Надежная китайская бензопила Patriot PT 3816

Ремонт: описание популярных неисправностей и их устранение

Двигатель бензопилы не набирает обороты, глохнет. Необходимо проверить положение воздушной заслонки, проверить плотно ли она прилегает к корпусу. Проверить и почистить воздушный фильтр, если он засорен.

В некоторых партиях, бензопилы Патриот 3816 имело место неправильное расположение заборного шланга в бензобаке. Соответственно при неполном баке, наблюдается расход топлива. Во время горизонтальных пропилов бензопила отказывается работать. Эту проблему можно решить самому. Достаточно удлинить штуцер в бензобаке и направить его в нужную сторону. На новых моделях производители исправили этот недостаток.

Конструктивные составляющие бензопилы

Все бензопилы похожи по своему строению, независимо от того, европейского они производства (ECHO, Stihl, Husqvarna) или отечественного (Кедр, Урал). Внутри корпуса расположены основные элементы – топливный бак и двигатель, а снаружи стартер, рукоять, пильная часть (шина) с цепью. Резкий рывок тросика заводит двигатель, а тот – пильное полотно.

Для начала предлагаем вам ознакомиться с видео-роликами, в которых показано, как устроена бензопила и как она работает:

Время от времени в работе пилы возникают сбои, для устранения которых требуется разборка. Что может произойти с таким несложным механизмом, как бензопила? Хотя бы следующее:

Большинство неполадок связаны или с перебоями в работе двигателя (система подачи топлива, система выхлопа, зажигание, цилиндро-поршневая часть), или с неисправностями других систем и узлов (муфта сцепления, тормоз цепи, шина, система смазки). Рассмотрим наиболее часто встречающиеся поломки и приемы их устранения.

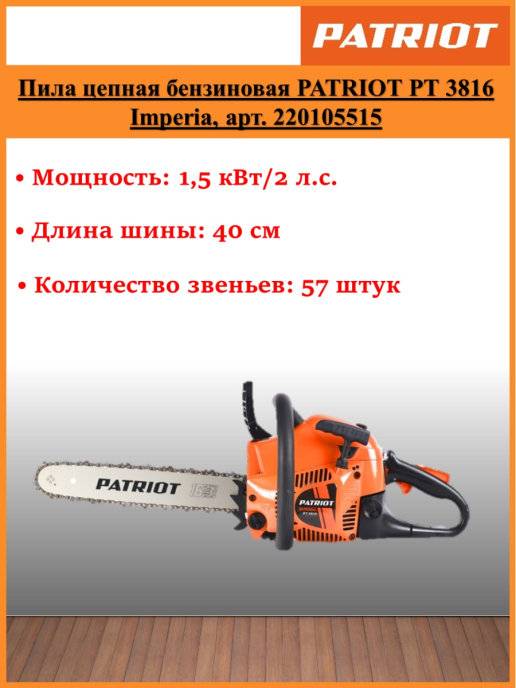

Характеристики Patriot PT 3816 и её описание

В маркировке указано число 3816, оно означает, что на бензопиле установлен двигатель объемом 38 см 3 , а длина шины в стандартной комплектации 16 дюймов (40 см).

Такого объема достаточно чтобы выдавать мощность в две лошадиные силы, что в совокупности с 12000 оборотов дает неплохие показатели производительности. На Патриот 3816 установлен карбюратор с возможностью регулировки качества смеси и неплохой воздушный фильтр, который при необходимости можно промывать в мыльной воде и с ним ничего не случится.

Ширина паза для установки цепи 1.3 миллиметра, цепь и ведущая звездочка имеет шаг 3/8 дюйма, длина цепи 57 звеньев.

При необходимости, на бензопилу можно установить другую шину, цепь и ведущую звездочку, конструкция Патриот 3816 это позволяет.

Корпус выполнен из пластика, детали хоть и неплохо подогнаны, но имеют зазоры, которые сразу бросаются в глаза. Качество пластика гораздо ниже, чем на бензопилах Штиль или Хускварна. При работе бензопилой ощущается сильная вибрация, причина в амортизаторах, которые изготовлены из жесткой стали и не справляются с возложенными на них функциями.

Амортизаторы данной бензопилы выполнены из стали низкого качества и быстро ломаются, поэтому при активном использовании Патриот 3816, необходимо иметь в запасе хотя бы один запасной амортизатор.

Для удобства оператора, винт регулировки натяжения цепи вынесен на боковую крышку, что действительно очень удобно и безопасно, т. к. вероятность порезов о зубья цепи при её натяжении исключена.

Стартер данной модели оснащен дополнительной пружиной, которая снижает усилие необходимое для того, чтобы провернуть коленчатый вал двигателя и запустить двигатель.

Как устроено и как работает зажигание бензопилы

Устройство карбюраторного двигателя не зависит от модели инструмента. Поэтому можно говорить о стандартной системе зажигания бензопилы. Состоит она из следующих элементов:

1. Магнето. Является генератором переменного тока. Необходим для снабжения свечи зажигания электрическим током. Внешне данная деталь выглядит как неподвижная обмотка катушки индуктивности и постоянного магнита, который зафиксирован на маховике. Последний вращается одновременно с коленвалом двигателя.
2. Свечи зажигания.
3. Электрического кабеля, который соединяет 2 предыдущих элемента.
4. Кнопки отключения устройства.

Схема зажигания бензопилы проста. После старта инструмента благодаря движению маховика и коленвала образуется вращающееся магнитное поле. Оно в имеющейся обмотке создает двигающуюся силу, которая трансформируется в напряжение. Этого потенциала хватает для образования искры.

Отличия у различных моделей бензопилы могут заключаться лишь в том, контактной или бесконтактное магнето используется. В первом случае один вывод обмотки идет к свече, а второй — сначала на кнопку отключения, а затем через нее на землю. Во втором случае в устройстве имеется конденсатор, который при разряжении образует ток.

Бензопила Patriot PT 5220

Профессиональная пила Патриот может работать в любых условиях. Она отличается продолжительным сроком эксплуатации, выдерживает большие нагрузки. Гарнитура этой пилы отличается устойчивостью и прочностью.Технические характеристики:

• мощность мотора составляет 2500 Вт;
• режущая часть имеет размер 5 м;
• резервуар для бензина – 0,55 л;
• резервуар для смазки – 0,26 л;
• вес – 6,5 кг.

Бензопила Патриот 5220 обеспечивает высокий уровень безопасности оператору. Она имеет инерционный тормоз, который останавливает работу изделия при угрозе срыва цепи. Предусмотрены прорезиненные рукоятки, вес модели является небольшим. Антивибрационная система обеспечивает комфорт в выполнении задач.

Техническое обслуживание

Содержащейся в инструкции информации достаточно для того, чтобы с высокой точностью отрегулировать карбюратор и натяжение пильной цепи, очистить воздухозаборник, выполнить профилактическую подтяжку резьбового крепежа, устранить причину отказа или неисправности.

• Если пила не заводится или сразу глохнет при нажатии на газ, следует убедиться в состоянии фильтров топливного бака и воздухозаборного устройства.
• Причиной снижения тяги, перегрева цилиндра двигателя и перерасхода топлива, может быть неграмотная настройка карбюратора.
• Поврежденная электропроводка или отсыревшая при длительном хранении катушка зажигания могут быть причиной отсутствия искры на свече.

Главным вашим помощником должна стать инструкция по эксплуатации. Если вы ее потеряли, вы можете обратиться к дилеру компании, бензопилой которой вы пользуетесь, вам предоставят инструкцию в электронном виде.

Итак, перед каждым включением бензиновой цепной пилы обязательно убедитесь в исправности цепи, заточены ли ее зубы, хорошо ли она натянута (не провисает, но и не слишком туго натянута, ее можно немного оттянуть от полотна).

Заточить цепь можно с помощью специального станка или напильника со специальным шаблоном (в зависимости от того, какой шаг зуба цепи, есть разные шаблоны).

Достоинства и недостатки бензопилы Patriot pt 3816

Достоинства модели бензопилы Патриот pt 3816:

• подходящая бензопила для бытового применения, несложных повседневных работ в саду;
• хорошо сбалансированная конструкция, удобство эксплуатации;
• шина длиной 40 см, подходящая для распила даже крупных бревен;
• возможность использовать бензопилу вне зависимости от источников энергии (инструмент можно брать с собой в лес, чтобы заготовить дрова);
• невысокая стоимость с учетом развиваемой мощности;
• надежность, малый процент поломок.

Недостатки Patriot pt 3816:

• наличие бензиновых выхлопов, бензопилой нельзя работать в закрытом помещении без вентиляции;
• сильный шум во время работы.

Что делать, если бензин не поступает в карбюратор бензопилы?

Первая из причин этой поломки заключается в засорении топливного фильтра пылью и грязью. Это случается из-за наличия в бензине и используемом моторном масле большого количества вредных примесей. Со временем они скапливаются на поверхности фильтра, из-за чего тот теряет способность пропускать горючее. Чтобы решить проблему потребуется тщательно очистить фильтр, промыв его в ванне с чистящим средством. Если в фильтре образовались отверстия или другие признаки износа, значит, его необходимо немедленно заменить.

Второй причина поломки заключается в загрязнении или обрыве трубки, сквозь которую топливо подается в карбюратор. Если шланг не оборван, то для очистки будет достаточно тщательно продуть его сжатым воздухом из аэрозоля. В случае, если трубка оказалась оборванной, то ее потребуется заменить. При установке шланга места его стыков со штуцерами нужно тщательно обработать герметиком.

Существует еще одна неисправность, которая встречается гораздо реже двух предыдущих. Она заключается в поломке заслонки, регулирующей скорость подачи топлива в карбюратор. Если внутрь ее механизма попала пыль или мелкая стружка, то заслонка блокируется и остается в закрытом положении. Ремонт узла можно выполнить только с заменой заслонки, так как она, чаще всего, не поддается восстановлению.

Видео обзор работы

Как работает бензопила Патриот pt 2512

Распил дерева пилой Патриот 5212

Обзор patriot pt 2512

Отзывы владельцев

Олег, Астрахань:

«Пила Патриот китайская, потому соответственно не приходится ждать заоблачных характеристик, но для бюджетки работает вполне нормально. Внешний дизайн снят с японской Зеноа. Чтобы не было проблем с заводом я бы рекомендовал заводить на закрытой заслонке до появления вспышки. Как вспышка появится, можно открывать, добавить газа и работать. Плюс хорошо работает на повышенных холостых оборотах.

Недостатки: слабый корпус, не очень удачный пластик.

Достоинства: Патриот хорошо пилит, работает без проблем.

Помните, что минимальная пропорция масел для таких пил, это 1:25 или 1:30, как для хускварны не пойдет 1:50, иначе быстро поломается».

Источник

Нюансы регулировки карбюратора

Карбюратор бензопилы Патриот 3816 типовой. Аналогичный устанавливается на многих китайских бензопилах.

Регулировка карбюратора своими руками возможна только при наличии определенного опыта и знаний. Алгоритм регулировки следующий:

• при заглушенном двигателе винты качества и количества закручиваются до упора, затем выворачиваются на 1,5 оборота каждый;
• бензопилу заводят и прогревают в течение нескольких минут;
• вращая винт «L» (обозначение имеется на корпусе карбюратора и продублировано на пиле) находится положение в котором двигатель развивает максимальные обороты, после чего отворачивается на ¼ оборота;
• винт (Н) выкручивается до того момента пока пила не станет выдавать максимальные обороты при полностью открытом дросселе, после чего тоже отворачивается на 1/4.

Регулировка карбюратора хоть и не сильно сложная процедура, но должна проводиться только после полного осмотра бензопилы и устранения всех имеющихся дефектов двигателя (подсоса воздуха, подтеков топлива, неисправности сапуна), поэтому для проведения настройки советуем обращаться в сервисный центр или к опытному мастеру.

Бензопила «Патриот» 3816

Бензопила «Патриот» 3816 — популярная бытовая пила, которую производит известная американская компания Patriot основанная в 1973 году Энди Джонсоном. Данная бензопила выпускается на производственных площадках размещенных в Китае, контроль качества продукции производится на каждом этапе производства. Patriot с самого момента своего появления занималась изготовлением и ремонтом техники, предназначенной для садово-огородных работ. Чуть позже компания наладила выпуск собственных масел и расходных материалов к выпускаемому оборудованию. В России компания Patriot появилась в 1999 году, где открыла собственное производство и сервисные центры по обслуживанию техники. На сегодняшний день заводы открыты также и в Корее и Италии, а сервисные центры — по всему миру.

Сейчас торговая марка “Патриот” выпускает:

• силовую технику;
• садово-парковую технику;
• электро- и бензоинструмент;
• строительную технику;
• смазочные материалы;
• расходники.

Инструкция по эксплуатации и обслуживанию

Правила эксплуатации и обслуживания цепной бензопилы Патриот pt 3816, согласно инструкции производителя:

• перед настройкой и сборкой инструмента ознакомьтесь с руководством по эксплуатации;
• заправляйте пилу смесью бензина и масла в пропорции 1:50;
• регулярно очищайте бензопилу от остатков стружки, следите за состоянием цепи, шины, подачей масла и смазки на цепь;
• использование Patriot pt 3816 по технике безопасности производится в тканевых перчатках и защитной маске.

Основные неисправности и их устранение

Мнения владельцев о бензопиле Patriot pt 3816, в основном, похвальные, однако существуют неисправности, с которыми можно столкнуться в процессе эксплуатации бензопилы Патриот рт 3816. Основные из них это:

1. Пила начинает «пить» много бензина. Причина: осмотрите топливный бак и горловину на предмет трещин, повреждений, убедитесь, что бензин, на котором работает бензопила, качественный, и что топливная смесь приготовлена в правильной пропорции.
2. Посторонние звуки (шумы) во время работы, снижение мощности. Причина: требуется регулировка карбюратора. Примечание: регулировать карбюратор самостоятельно не рекомендуется, пока пила находится на гарантии.

Регулировка карбюратора

В случае, когда гарантия закончена, возможно отрегулировать карбюратор в бензопиле самостоятельно, для этого необходимо:

• Завести пилу, провернуть регулировочный винт высоких и низких оборотов до упора. Отвернуть его обратно на полтора оборота;
• Прогреть пилу в течении 5-10 минут. Выставить холостой ход винтом.
• При правильных настройках цепь не будет перемещаться по шине на холостом ходу.

Описание и характеристики цепной бензиновой пилы Patriot PT 3816

Назначение цепной пилы сугубо бытовое: обрезка кустарника, расчистка деревьев от старых веток, кронирование, заготовка топлива для бань, каминов и печей. Иногда бензопилу Патриот 3816 РТ можно встретить на небольших стройках (при возведении простых деревянных строений). Пила не предназначена для сильных нагрузок, однако одного полного бака топливной смеси ей вполне хватит на 40-50 минут работы, после чего необходимо сделать перерыв, дать охладиться инструменту.

Весит цепная пила 4,85 кг. Запуск одноцилиндрового 2-х тактного ДВС на 2 л. с. осуществляется ручным стартером (задействована система легкого старта), кнопка газа для большей безопасности снабжена блокировкой. Зажигание бесконтактное. Эффективно работает демпферная система виброгашения, система торможения цепи (остановка цепи происходит за доли секунды при срабатывании тормоза), масляный насос.

Удобное расположение воздушного фильтра, не менее удобный доступ к фильтру и свече зажигания, пользователь может самостоятельно разобрать, починить и обратно собрать бензоинструмент. Производитель укомплектовал бензопилу направляющей на 40 см. Цепь состоит из 57 звеньев.

Частые неисправности бензопилы Patriot PT 3816 и ремонт своими руками

Как уже было сказано ранее на Патриот 3816 часто обламывает амортизаторы. Заменить их несложно. Достаточно раскрутить два винта удерживающие амортизатор, снять дефектную деталь и установить вместо нее новую.

Еще одна частая неисправность Patriot 3816, это обрыв пружины сцепления. Диагностировать данную неисправность несложно, т. к. цепь бензопилы будет крутиться постоянно, а пила будет глохнуть, если на холостом ходу поставить шину на чурку пытаясь остановить вращение цепи.

Для замены сцепления необходимо снять верхнюю крышку двигателя и выкрутить свечу, затем, через свечное отверстие, при помощи шнурка застопорить ход поршня. Далее, нужно снять боковую крышку, цепь и шину с бензопилы, обеспечив тем самым доступ к сцеплению. После этого при помощи специального ключа (можно использовать ключ от болгарки) раскрутить сцепление.

Сборку пилы осуществляем в обратной последовательности.

Устранение сбоев в работе

В качестве заключения опишем типичные неисправности, связанные с неправильной регулировкой карбюратора и способы их устранения:

1. Двигатель не заводится или заводится и глохнет через несколько секунд. Очевидно, что причина в неправильной регулировке качества смеси на низких оборотах, она слишком бедная. При исправном карбюраторе нужно немного обогатить смесь, выкрутив винт L на 1/2 оборота, а затем завершить настройку винтом Т.
2. Двигатель под нагрузкой заметно теряет в мощности. В этом случае карбюратор выдаёт на высоких оборотах слишком богатую смесь. Винт Н нужно затянуть на 1/8 оборота, если нагрузка двигателем все ещё поддерживается недостаточно, но заметен прогресс — подтянуть ещё немного.
3. Двигатель «поёт» на максимальном разгоне без нагрузки. Смесь на высоких оборотах слишком бедная, обороты завышены.
4. Двигатель глохнет, если поддать газу после работы на холостом ходу. Слишком бедная или богатая смесь, точнее можно сказать по состоянию свечи.

Читать также: Инструмент и приспособления для гаража своими руками

Обратите внимание, что настройки карбюратора могут сбиваться из-за сильной вибрации. По этой причине удачно подобранную регулировку нужно запомнить, посчитав витки и положение каждого регулировочного винта

Если вы определили лучший вид бензина и соотношение масла, сохраните небольшую порцию такой смеси, чтобы в случае неполадок проверить, связаны ли сбои с качеством горючего и неправильной регулировкой, или же причина в неисправности бензопилы.

Надежная китайская бензопила Patriot PT 3816

Давайте поговорим о бензопиле Patriot 3816, рассмотрим его назначение, характеристики. После прочтения статьи вы узнаете, как самостоятельно регулировать карбюратор и устранять неисправности, которые могут возникать в бензопиле во время работы.

ВАЖНЫЙ. Опытный электрик налил в сеть секрет, как платить за электричество вдвое меньше, законным путем. Прочитайте больше

Какие карбюраторы используются на бензопилах Патриот

Производители бензопил Патриот оснащают их типовыми китайскими карбюраторами. Такими карбюраторами оснащают свои бензопилы многие производители бюджетных пил.

Бензопила Патриот 3816 и пример используемого на ней карбюратора

Особенности карбюраторов, плюсы и недостатки

Бензопилы Патриот линейки Imperial оснащаются полуавтоматическими карбюраторами, с праймером. Это своеобразный ручной насос для подкачки. Когда бензопила запускается с праймером, карбюратор заполняется топливом заранее. Благодаря чему двигатель запускается быстрее. Это особенно хорошо в зимнее время.

Неисправности зажигания

Чаще всего мы задумываемся о ремонте уже после того, как бензопила перестала заводиться, или появились визуальные признаки серьезных поломок.

Признаки неисправности зажигания:

• Бензопила заводится, но работает неровно (троит), часто чихает и стреляет;
• Заметно упала мощность бензопилы;
• При резком нажатии на гашетку акселератора наблюдаются провалы в работе двигателя;
• Бензопила плохо заводится на холодную, сильно троит, пока не прогреется;
• Значительно увеличился расход топлива;

Если в работе вашей бензопилы появились подобные огрехи, то пора проводить диагностику, регулировку, а возможно и ремонт системы зажигания.

Определение локализации неисправности:

Прежде всего, необходимо осмотреть свечу, если или на ней скопилось много нагара, то причина неисправности, скорее всего, связана с работой карбюратора, поршневой группы или качеством топлива. Если визуально свеча выглядит исправной, ее не забрасывает и она сухая – убедитесь в наличии искры.

• Выкрутите свечу, наденьте на нее кабель зажигания;
• При помощи плоскогубцев с изолированными ручками, прижмите резьбу свечи к корпусу мотора;
• Резко потяните на себя ручку стартера и убедитесь в наличии искры;

Если искра отсутствует, меняем свечу зажигания на новую и снова тестируем. Убедившись в наличии искры, запускаем двигатель. Но что делать, если даже на исправной свече отсутствует искра? Продолжаем поиск:

Тестируем электрокабель на предмет обрыва и недостаточного контакта со свечой зажигания. Проверяем исправность пружины в колпачке насвечника и наличие контакта с бронекабелем;

Для проверки исправности электропроводки лучше всего использовать тестер.

Проверяем зазор между модулем зажигания и магнитопроводом маховика. Он должен составлять не более 0,3 – 0,4 мм.

Выставить правильный зазор можно при помощи щупа, они не являются дефицитом и доступны за небольшую плату.

Диагностика неисправности мультиметром

Определить неисправность катушки зажигания можно и так называемым аппаратным методом. Впрочем, для этого у вас должен быть мультиметр, при помощи которого проводится диагностика.

Пошаговая диагностика зажигания мультиметром:

• Выставляем мультиметр в положение, при котором стрелка находится на отметке в 200 Ом.
• Изучаем инструкцию бензопилы. Выясняем оптимальное сопротивление для обмотки катушки, установленной на нашей модели (в большинстве современных бензопил этот показатель колеблется в пределах 3-5 Ом.);
• Подключаем мультиметр к первичной обмотке катушки и измеряем сопротивление, если оно находится в норме – продолжаем тестирование;
• Подключаем мультиметр к вторичной обмотке катушки, сравниваем полученные показания с указанными в руководстве по эксплуатации;
• Производим подключение мультиметра к отверстию катушки, в которое вставляются провода. В случае если прибор выдает нормальные показатели, приходим к выводу, что катушка исправна. Если же результаты измерения далеки от оптимальных, придется заменить узел (катушку) на новый;

Видео обзор определение неисправности с помощью мультиметра

Как мы уже отмечали, отрегулировать систему зажигания можно как в мастерской, так и в домашних условиях. Для этого вам понадобятся обычные гаечные ключи, отвертка и щуп 0,4 мм (изготовить щуп можно своими руками из подручных материалов — обычной бумаги для ксерокса, пластиковой бутылки и т.п.).

Подготовка к настройке, детали карбюратора для ее выполнения и меры безопасности

Перед регулированием УПТ обязательно надо убедиться в том, что оба фильтра (воздушный и топливный) чистые. Кроме того, не должно быть подсоса воздуха в мотор со стороны (через сальники, прокладку под УПТ или его ускорительный насос либо еще где-нибудь), иначе отрегулировать карбюратор не удастся.

Практически любой УПТ регулируется 3-мя винтами:

1. 1. Болт главного жиклера, обозначаемый «H» и используемый для выставления максимальных оборотов мотора пилы.
2. 2. Болт жиклера холостого хода, обозначаемый «L» и используемый для выставления малых оборотов. То есть для регулирования холостого хода.
3. 3. Болт подстройки холостого хода, обозначаемый у различных , «LA» (Stihl ), «T» (Partner ,Husqvarna ).

Также встречаются карбюраторы с меньшим количеством регулировочных винтов. Так производители ограждают свои изделия от непрофессионального вмешательства и заодно пытаются упростить их настройку.

Для безопасного регулирования во время его проведения следует соблюдать правила:

1. 1. Инструмент надо устойчиво установить на ровную поверхность жестко зафиксированного объекта (верстака, стеллажа, стола).
2. 2. Цепь следует направить в сторону от себя и других присутствующих.
3. 3. Между цепью и любыми окружающими предметами должно быть безопасное расстояние, гарантирующее невозможность их взаимного контакта.

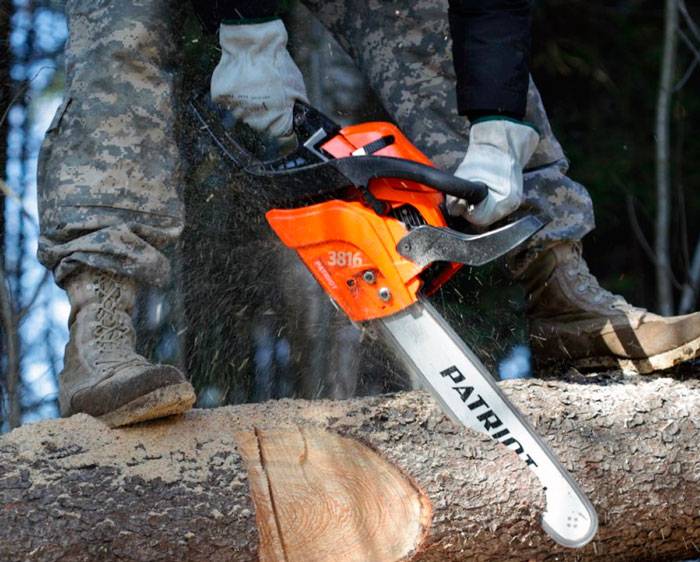

Применение Patriot PT 3816

Патриот ПТ 3816 является непрофессиональной моделью бензопилы и предназначена для частного использования. Например, Патриот 3816 справится с такими задачами, как ежегодная заготовка дров в небольших объемах, обрезка ветвей деревьев в саду, распиловка хлама. Также, пилу используют при строительстве заборов для обрезки деревянных столбов.

Пила Патриот 3816 не может использоваться профессионалами на промышленной вырубке леса по причине нехватки ресурса. Детали бензопилы сделаны хоть и качественно, но не рассчитаны на работу в тяжелых условиях длительное время. Цилиндр двигателя полностью алюминиевый, а значит боится длительной работы и даже незначительных перегревов. Если на Патриот 3816 поставить хромированный цилиндр, то ресурс двигателя увеличится в разы.

Если хорошо рассмотреть Патриот 3816, то сразу видно её сходство с типовыми бензопилами китайского производства.

Предлагаем посмотреть видео о бензопиле Patriot PT 3816, в котором владелец показывает комплектации и рассказывает основные характеристики.

Как отрегулировать

Настройка карбюратора бензопилы Партнер своими руками требует подготовки следующих инструментов:

• тахометр (электронный счетчик частоты вращения коленчатого вала);
• шлицевая отвертка;
• комплект фильтров (их замена является частью процесса регулировки).

Отрегулировать карбюратор на бензопиле Партнер 352 или другой модели можно только в том случае, если предварительно выполнить очистку от грязи. Для этого лучше всего использовать компрессор с воздушной насадкой. Сама же регулировка выполняется в несколько этапов:

1. Для доступа к регулировочным винтам нужно снять крышку. Также к ним есть доступ через специальные отверстия с левой стороны карбюратора. При этом необходимо помнить, что левый винт является винтом качества (маркировка H), а правый — количества (маркировка L).
2. После этого надо винты полностью закрутить, а затем ослабить на ⅕ оборота.
3. Затем бензопилу нужно запустить, поскольку настроить карбюратор можно только при горячем двигателе.
4. После этого винт регулировки количества требуется закрутить по часовой стрелке до максимальных оборотов двигателя. По достижении такого результата винт нужно открутить против часовой стрелки на ¼ оборота. После этого бензопила должна работать на холостых. Если оборотов слишком мало или много, то используют дроссельную заслонку.
5. Теперь с помощью винта качества устанавливают максимальные обороты. Данный параметр определяется тахометром. Максимально возможное значение легко просмотреть в инструкции. Например, для мотопилы Партнер 350 данное значение равно 12500 об/мин

Нюансы регулировки карбюратора

Карбюратор бензопилы Патриот 3816 типовой. Аналогичный устанавливается на многих китайских бензопилах.

Регулировка карбюратора своими руками возможна только при наличии определенного опыта и знаний. Алгоритм регулировки следующий:

• при заглушенном двигателе винты качества и количества закручиваются до упора, затем выворачиваются на 1,5 оборота каждый;
• бензопилу заводят и прогревают в течение нескольких минут;
• вращая винт «L» (обозначение имеется на корпусе карбюратора и продублировано на пиле) находится положение в котором двигатель развивает максимальные обороты, после чего отворачивается на ¼ оборота;
• винт (Н) выкручивается до того момента пока пила не станет выдавать максимальные обороты при полностью открытом дросселе, после чего тоже отворачивается на 1/4.

Регулировка карбюратора хоть и не сильно сложная процедура, но должна проводиться только после полного осмотра бензопилы и устранения всех имеющихся дефектов двигателя (подсоса воздуха, подтеков топлива, неисправности сапуна), поэтому для проведения настройки советуем обращаться в сервисный центр или к опытному мастеру.

Нужна ли разборка

Регулировать карбюратор бензопилы можно вообще без какой-либо разборки, в редких исключения придётся лишь снять крышку воздушного фильтра. Здесь имеется немалая доля противоречия: с одной стороны бензопила рассчитана на беспрепятственный доступ к механизму регулировки, с другой — обращаться к нему рекомендуется как можно реже.

Правда, опытные вальщики и пильщики всегда имеют при себе плоскую отвёртку с длинным жалом и периодически подстраивают карбюратор. Объясняется это просто: при изготовлении бензопилы её карбюратор проходит грубую регулировку, рассчитанную на определённый состав воздуха и топлива. Понятно, что условия на месте работы отличаются от стендовых.

Читать также: Бензопила жрет много бензина

При смене марки бензина или, например, повышении влажности воздуха опытный пользователь бензопилы всегда подкорректирует качество смеси для большей производительности и меньшего износа поршневой части. Но это, повторимся, требует немалого опыта работы с конкретной бензопилой и знания особенностей её поведения. К тому же регулировка происходит невероятно тонкая — винты подкручивают всего на 1/10. 1/20 оборота.

Другой повод для регулировки — ремонт или замена карбюратора. В любом случае, настройку качества смеси нужно проводить, только если исправность карбюратора достоверно известна (нет мусора, прокладки не травят), воздушный фильтр чист, свеча, сцепление и система зажигания в полном порядке. Иначе велика вероятность, что неисправность в один момент устранится и регулировка резко станет некорректной, а двигатель начнёт работать на износ.

Технические характеристики

Длина шины, см	40
Мощность (л.с.)	2
Объем двигателя, куб.см	38
Длина шины, дюйм	16
Мощность (кВт)	1.5
Ширина паза, мм	1.3
Количество звеньев	57
Емкость топливного бака, л	0.31
Объем масляного бака, л	0.21
Свеча зажигания	CHAMPION RCJ6Y
Вес, кг	4.85
Легкий запуск	есть

Отметим важные особенности цепной бензопилы Patriot PT 3816

• пила отлично сбалансирована;
• полного бака хватает на 40 минут;
• ДВС 2-х тактный;
• хромированная поршневая группа;
• бесконтактное зажигание;
• маслонасос;
• эффективная виброзащита;
• легкий старт;
• клавиша блокировки газа;
• малый вес;
• мгновенная система торможения;
• небольшие размеры.
