Пневматический домкрат своими руками

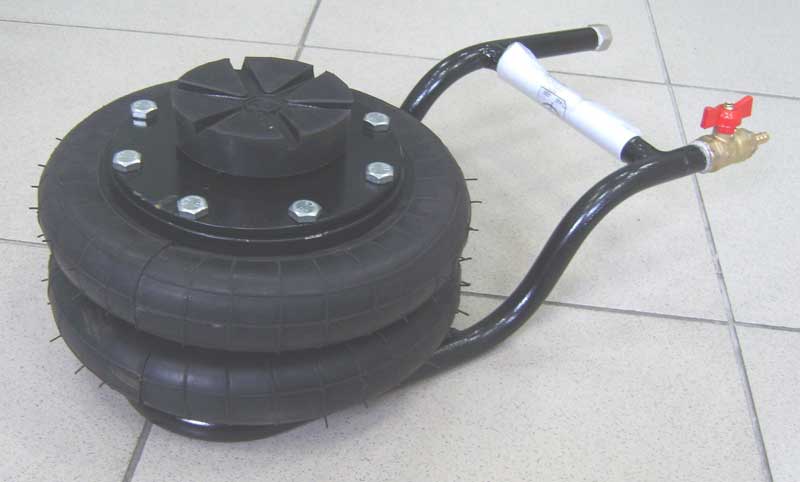

В качестве примера также рассмотрим пневматическое устройство, которое проще всего сделать. Итак, понадобятся:
- Воздушная подушка. Основная работающая часть, которую можно найти на разборке или на рынке. В её роли может выступить обыкновенный резиновый баллон с пневматической подвески автомобиля. Лучше всего подойдёт с грузового, поскольку он намного прочнее и выдерживает сильное давление, что увеличивает подъёмный момент. Но у него большая высота, поэтому подставить такой домкрат под машину с малым клиренсом не всегда получится;
- Два болта. Они понадобятся для изготовления клапана в подушку. Вообще в ней изначально есть заводское отверстие с резьбой, в которое вкручивалась трубка высокого давления. Теперь вместо неё нам нужно подобрать того же диаметра болт, а затем найти ещё один, который послужит верхней крышкой. Их нужно высверлить так, чтобы при соединении друг с другом внутри них получалась полость. Затем помещаем внутрь верхнего болта шарик от подшипника и прочный штуцер для накачки. Теперь всю конструкцию можно сварить и закрутить в отверстие подушки.
В принципе, таким самодельным устройством уже спокойно можно поднять любой легковой автомобиль. Достаточно подставить пневматический баллон под платформу на днище и подсоединить шланг высокого давления к штуцеру. Подавая сжатый воздух, подушка начнёт подниматься вместе с машиной.

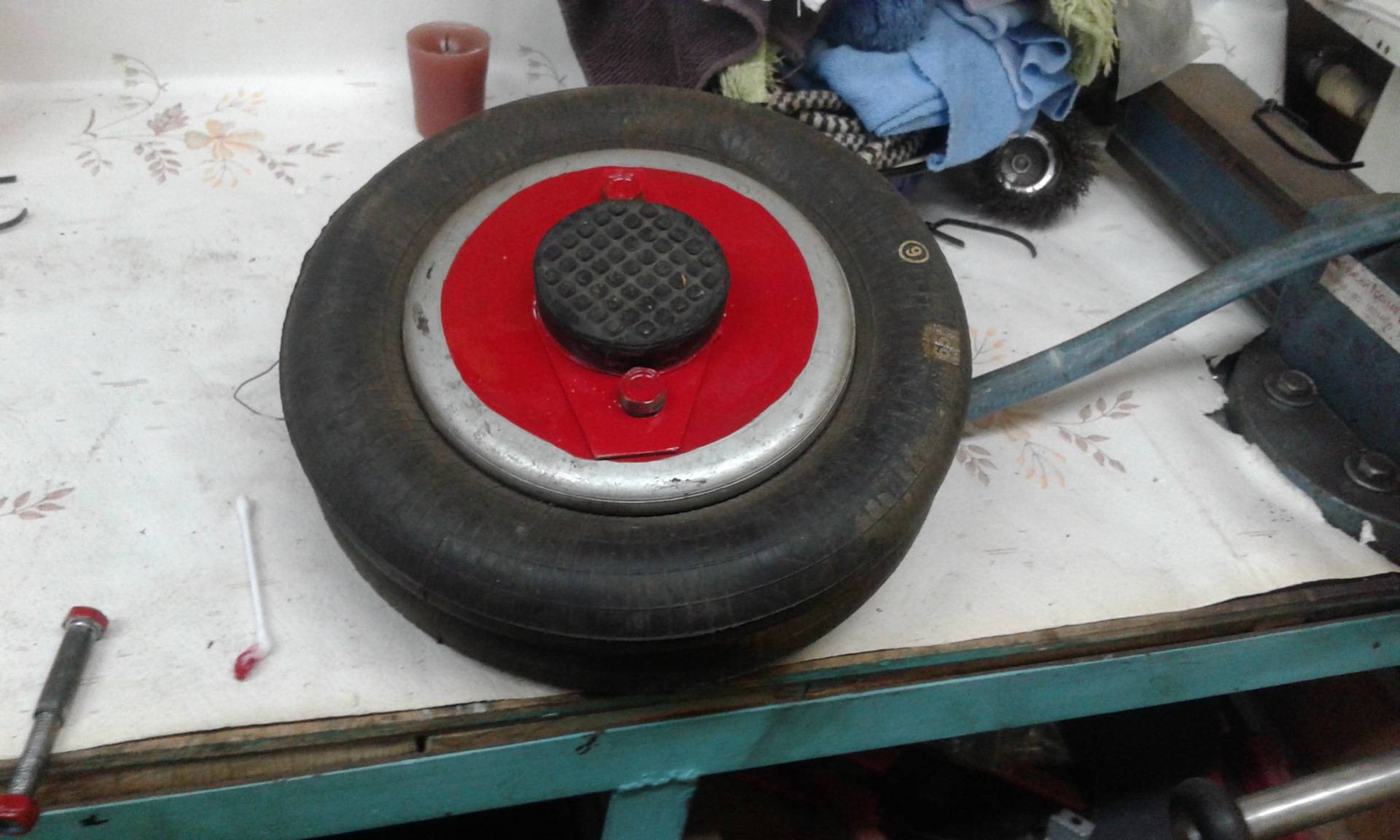

Принцип работы самодельного пневматического домкрата
Для удобства такой домкрат можно доделать, придумав ему надёжную платформу с колёсиками. Таким образом, если баллон брать на разборке, то устройство собственного изготовления выходит практически за копейки.

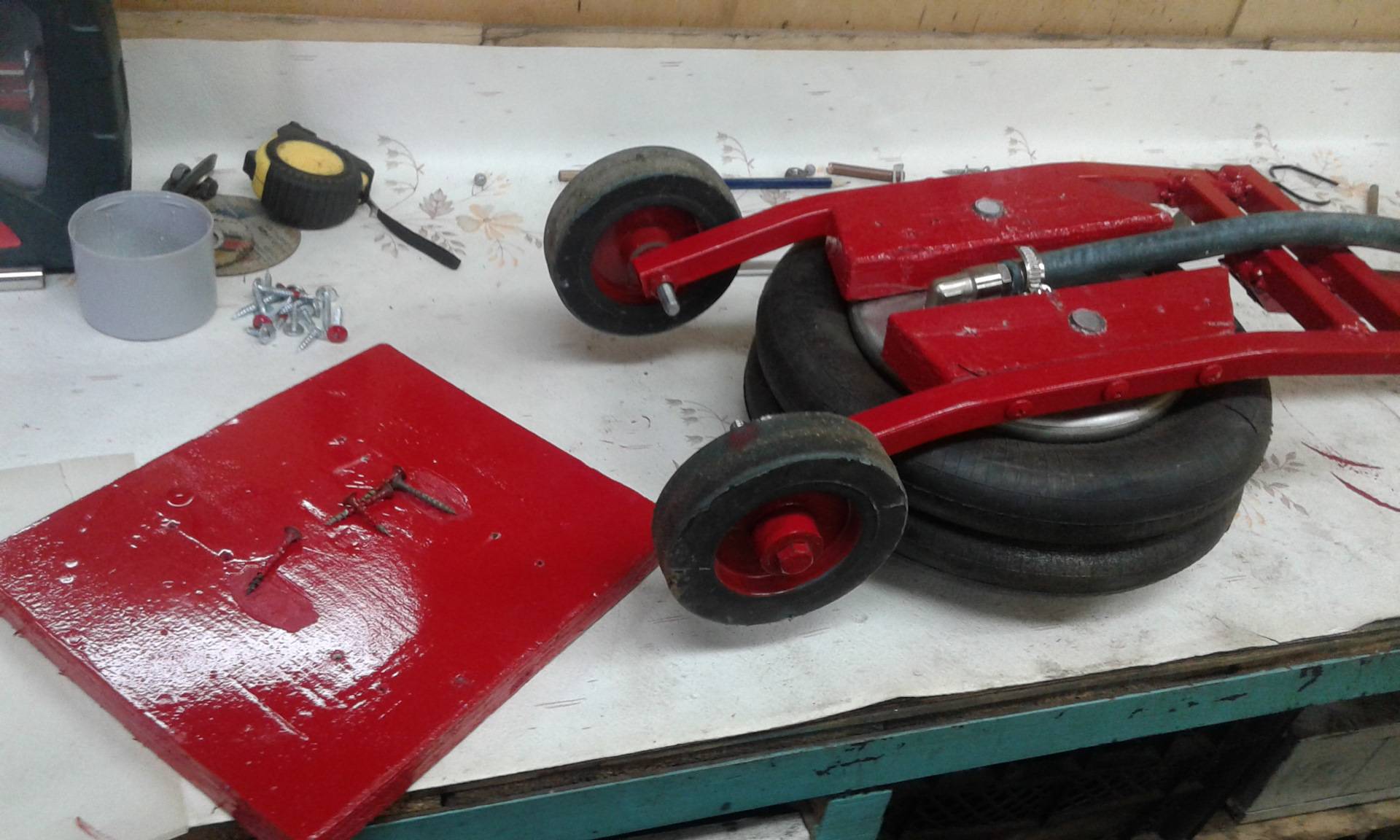

Улучшенный пневмодомкрат на колесиках
Также можете посмотреть несколько видео, как сделать пневматический домкрат своими руками:
Основные характеристики пневматического домкрата, на которые стоит обратить внимание при выборе
Существует ряд определенных характеристик, на которые нужно обращать внимание при покупке домкрата воздушной подушки. К ним принято относить грузоподъемность, артикул, высоту подхвата, длину шланга, наличие шипов и устойчивость конструкции. Грузоподъемность автомобильного пневмодомкрата обязательно должна в несколько раз превышать массу транспортного средства
Для легковых автомобилей желательно отдавать предпочтение гидравлической конструкции, грузоподъемность которой составляет не менее 2 тонн
Грузоподъемность автомобильного пневмодомкрата обязательно должна в несколько раз превышать массу транспортного средства. Для легковых автомобилей желательно отдавать предпочтение гидравлической конструкции, грузоподъемность которой составляет не менее 2 тонн.
Самой важной характеристикой при выборе подъемного механизма является высота подхвата. Если автомобиль отличается незначительным дорожным просветом, сильно застрял в снегу или в канализационном люке, то с помощью небольших показателей данного параметра можно без труда приподнять машину. Опытные автомобилисты советуют покупать устройства, высота подхвата которых достигает 100 мм
Опытные автомобилисты советуют покупать устройства, высота подхвата которых достигает 100 мм
Если автомобиль отличается незначительным дорожным просветом, сильно застрял в снегу или в канализационном люке, то с помощью небольших показателей данного параметра можно без труда приподнять машину. Опытные автомобилисты советуют покупать устройства, высота подхвата которых достигает 100 мм.
Вам это будет интересно Домкрат 20 тонн: гидравлические подкатные, бутылочные модели
Конструкция пневматического домкрата
Кроме основных характеристик, на которые следует обращать внимание в процессе покупки пневмоподушки, есть несколько параметров, которые практически не имеют никакого значения:
- рабочий ход;
- манометр;
- наличие ковриков в комплекте;
- цвет механизма.
Что касается высоты подъема, то у большинства моделей подъемников данный параметр достигает 500 мм, и для подъема транспортного средства с целью замены пробитого колеса этой величины вполне хватает.
Конструкция, которая предназначается не только для того, чтобы поднимать машины, но и проводить такелажные работы, отличается большой высотой подъема, достигающей 700 мм.
Лучшие бутылочные домкраты
Ниже мы представили рейтинг лучших бутылочных домкратов. Модели бутылочного типа отличаются своей высокой мощностью, но низкой мобильностью. Это означает, что ими достаточно сложно пользоваться в критических ситуациях, они отлично подходят для внедорожников или грузовика газель и т.п. По принципу работы, они больше подходят для цехов, условий авто обслуживания и т.д. Список лучших бутылочных домкратов для автомобиля:
7. Sparta Compact 50333 (5 т)
У модели существуют разные уровни мощности, начиная от 2 тонн, и заканчивая 20. Каждый из предназначен для подъема определенного груза. Также нужно помнить о том, что механизм устройства гидравлический, и для его работы необходимо возлагать и физическую силу. Этот домкрат идеально подходит для работы как с легковыми, так и с грузовыми типами автомобилей. Высота подхвата – 18 сантиметров, и 34 сантиметра максимальная. Для удобства предусмотрена и складная рукоятка оборудования.
Отзывы:
ЛайкДизлайк
6. Kraftool Double Ram 43463-6 (6 т)
Высокая мощность домкрата, способная поднимать до 6 тонн. Довольно высокая высота подхвата в 17 сантиметров, из-за чего часто придется работать на плоской поверхности. Максимальная подъёмная высота составляет 42 сантиметра. Также имеется и двухступенчатый домкрат, делающий процесс работы более проще. При покупке, в комплект помимо домкрата также входят 2 части составной ручки и инструкция. Для удобства покупателя к домкрату были добавлены складные рукоятки и дополнительный ход для выдвижного винта.
Отзывы:
ЛайкДизлайк
5. Airline AJ-B-04S (4 т)
Это чуть ли не самый лучший бутылочный домкрат для автомобиля, он подходит по всем параметрам, и способен поднимать машины до 4-х тонн. Механизм передачи энергии гидравлический, при этом имеется складная рукоятка для удобства при работе. Высота подхвата составляет 18 сантиметров, а максимальная подъёмная высота – 35 сантиметров. При покупке у оборудования имеется гарантийный срок в 36 месяцев, а весит устройство всего лишь 3.3 килограмма. Ширина домкрата 11 сантиметров, а выдвижной винт имеет ход в 6 сантиметров.
Отзывы:
ЛайкДизлайк
4. Autoprofi DG-08 (8 т)
Устройство имеет большую механическую мощность, и способен поднимать груз до 8-и тонн. Имеется складная рукоятка для удобства при работе с гидравлической системой подачи. Высота подхвата составляет 20 сантиметров, а максимальная подъёмная высота 40.5 сантиметров. При покупке в комплект входит специальный рычаг, который облегчит подъем при подъеме больших масс. Устройство можно использовать как для подъёма грузовых, так и легковых автомобилей. В качестве дополнительной безопасности встроен перепускной клапан, который препятствует при подъеме грузов с недопустимой массой.
Отзывы:
Лайк1Дизлайк
3. Matrix 50752 (3 т)
У модели имеется специальный руль, при воздействии на который механизм приводится в движение. Оборудование имеет специальную систему фиксации, которая увеличивает безопасность при подъеме грузов весом до 3 тонн. Если слушать отзывы большинства автосервисов, Matrix – лучший домкрат для проведения строительных и монтажных работ. Высота подхвата составляет 19.4 сантиметра, а максимальная высота подъёма составляет 37.2 сантиметра. Домкрат прекрасно подходит для кроссовера. Если груз превышает максимально допустимую массу, то автоматически срабатывает клапан безопасности, и предотвращает подъем. Домкрат отлично подойдёт для авто с лёгкой массой.
Отзывы:
Лайк1Дизлайк
2. ЗУБР T50 43060-10 z01 (10 т)
Бутылочный домкрат ЗУБР обладает высокой грузоподъемностью до 10 тонн. Механизм работает по механическому принципу передачи энергии, и обладает хорошей устойчивостью, за счёт чего им можно длительное время поднимать различные грузы. Высота подхвата составляет 22.8 сантиметров, а максимальная высота подъёма – 46.2 сантиметра. Помимо этого, домкрат может похвастаться своей низкой массой в 6.6 килограмм, и занимает мало пространства. Это делает его транспортировку значительно проще.
Отзывы:
Лайк1Дизлайк
1. БелАвтоКомплект БАК.00049 (20 т)
Гидравлический домкрат с большой устойчивостью и хорошим качеством. Это лучший по грузоподъемности бутылочный домкрат, который способен поднимать любой вес до 20 тонн. Он обладает клапаном безопасности, который предотвращает подъем при слишком сильной нагрузке. Высота подхвата составляет 21 сантиметров, а максимальная высота подъема – 41 сантиметров. Для удобства во время работы, имеется и складная рукоятка. Домкрат отлично подойдёт для подъёма грузовых и легковых автомобилей.
Отзывы:
ЛайкДизлайк
Самостоятельное изготовление
Сделать домкрат пневматический своими руками можно для того, чтобы существенно сэкономить. Для самодельной конструкции понадобится:
- Подушка от грузовика. Именно в этот элемент проводится накачивание воздуха.
- Болт определенного размера, который подходит под отверстие подушки. Через него будет передаваться воздух
- Колесный болт от Жигулей.
- Шарик, расположенный свободно в болту. Он будет играть роль клапана, который не даст воздуху выходить из подушки.
- Камерный штуцер и дрель.
Пневмо домкраты автомобильные своими руками собирается следующим образом:
- Выбранная подушка должна иметь отверстие под болт.
- Заранее в болту проводится создание отверстия, в которое вставляется камерный штуцер.
- В роле клапана применяется колесный болт.
Все элементы соединяются между собой. Стоит учитывать, что домкрат из пневмоподушки своими руками можно только при наличии специального насоса. Подобное устройство должно использоваться при подкладывании деревянного бруска под кузов транспортного средства. При желании к конструкции можно приделать специальную тележку, за счет которой можно упростить работу.
Недостатком самодельного механизма назовем довольно большие размеры применяемой подушки от грузовика. Именно поэтому подобный домкрат нельзя назвать мобильным, он занимает много места в багажном отделении. Также самодельный вариант исполнения не подходит для автомобилей с небольшим клиренсом.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Классификация пневмодомкратов
Пневматические подъемники, которые используются при ремонте различных транспортных средств можно условно разделить на четыре типа:
- переносные;
- подкатные;
- канавные;
- платформы.
Домкраты переносного типа

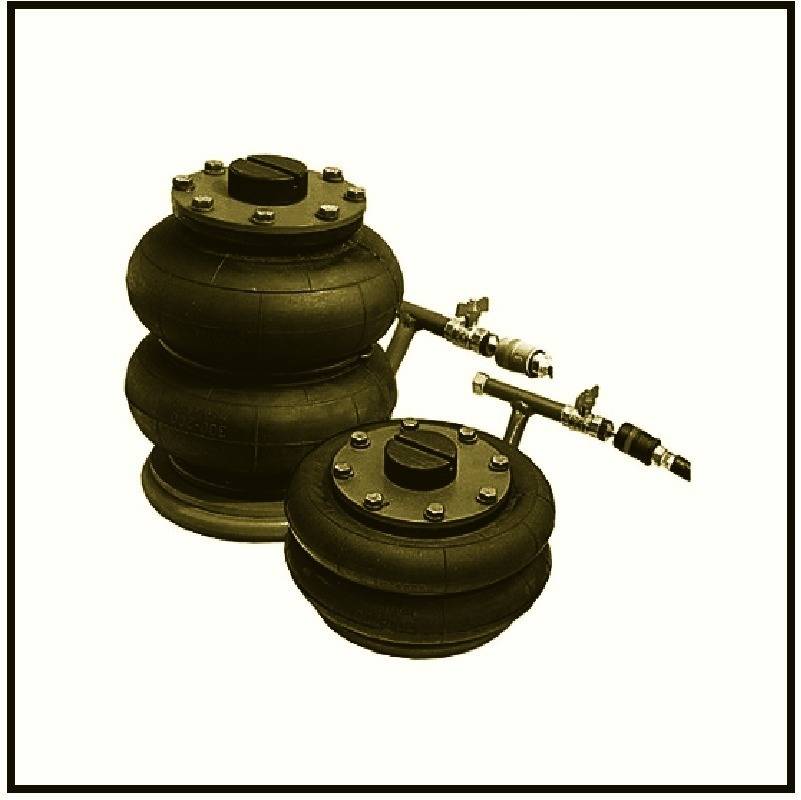

Переносные пневмодомкраты представляют собой резиновый или полимерный баллон с прочными эластичными стенками. Для подъема транспортного средства этот баллон заполняется воздухом, который нагнетается компрессором, или отработанным газом из выхлопной трубы автомобиля.
Несмотря на то, что такая конструкция выглядит достаточно хлипкой, она в состоянии обеспечить подъемную силу порядка 3…4 тонн. При этом время, которое уходит на подъем авто-машины, не превышает 2…3 минут.
Кроме того переносные пневмодомкраты:
- не требуют технического обслуживания, так как в них отсутствуют изнашивающиеся детали;
- можно использовать даже в тех случаях, когда под автомобилем отсутствует ровная твердая поверхность.
Подкатные

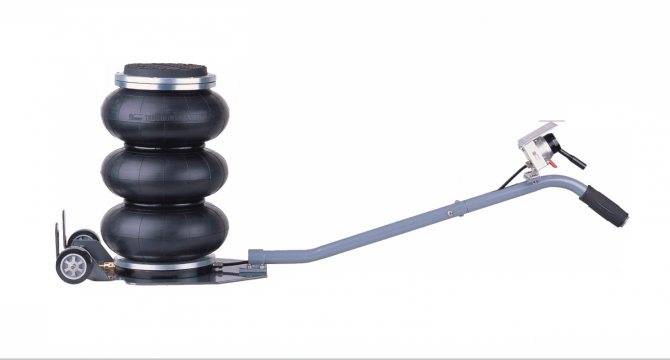

Пневмодомкрат подкатного типа представляет собой тележку на колесиках, оборудованную эластичной пневмоподушкой и стопорными элементами, обеспечивающими неподвижность конструкции после установки ее под автомобилем.
Домкраты из пневмоподушки обеспечивают подъем автомобиля на высоту до 50 см.
Для вывешивания транспортного средства подкатный домкрат устанавливается под его днищем, после чего подсоединяется к компрессору высокого давления. Использование компрессора, нагнетающего воздух в пневмоподушку, позволяет домкрату поднять автомобиль на необходимую высоту за несколько секунд.
Канавные

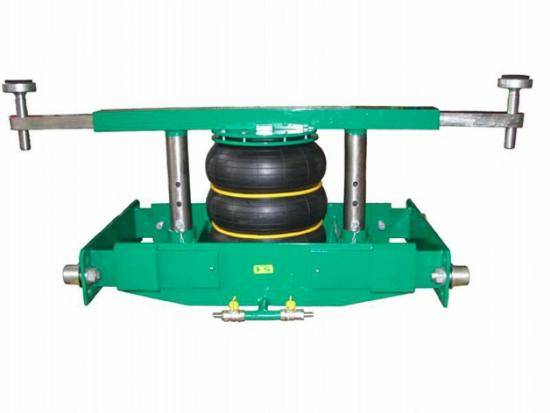

Канавный пневмоподъемник (траверса) необходим в тех случаях когда требуется осуществить регулировку углов установки колес или выполнить другие виды ремонтных работ, для которых нужно вывесить одну из осей автомобиля.
Его использование позволяет создать дополнительное пространство в зоне ремонта, что делает последний более комфортным. Кроме того траверса может перемещаться вдоль оси смотровой ямы, благодаря чему ее можно разместить любом, удобном для автослесаря месте. Монтируют траверсу на смотровой яме или стоечном подъемнике. На рынке можно встретить модели сила подъема которых превышает 4 т.
Конструктивно канавный подъемник представляет собой раму с подъемной балкой и мощной пневмоподушкой. При этом стопорный механизм позволяет легко зафиксировать подъемную балку на необходимой высоте.
Для рамных автомобилей конструкцией предусмотрены быстросъемные удлинители со сменными обрезиненными пятками. При подъеме автомобиля вся нагрузка передается на раму. Оснащается такой домкрат усиленной трехсекционной пневмоподушкой со специальными армирующими поясами в резиновом литье.
Пневмоплатформы
Пневматическая платформа предназначена для быстрого подъема колесного транспортного средства на удобную для качественного шиномонтажа высоту.
При помощи такой платформы можно вывесить всю ходовую часть автомашины и обслуживать одновременно все 4 колеса.
При этом кроме шиномонтажных работ можно осуществлять и другие виды мелкого ремонта, такого, например, как замена:
- шаровых опор;
- рулевых наконечников;
- тормозных колодок и пр.
С помощью пневмоплатформы можно поднять автомобиль на высоту порядка 400…500 мм. При этом устройство оснащено специальным предохранительным стопором, рычаг которого по завершении подъема необходимо установить в положение фиксации груза.
Пневмодомкрат. Быстро и просто поднимаем авто
Автомобильные поездки на любое расстояние могут быть богаты неожиданностями – как приятными, так и не очень.
С приятными справится любой автомобилист, а вот с такими автоказусами как неприятный прокол колеса встречаться, конечно, не хочется, но, тем не менее, приходится часто.
На такие случаи в багажнике автовладельца просто обязаны быть запаска и домкрат – нехитрое приспособление позволит заменить колесо практически в любых условиях. Сегодня мы поговорим о пневматической версии домкрата, а именно о пневмодомкрате.
Как работает пневмодомкрат?
Автоиндустрия не стоит на месте, а развивается семимильными шагами, а потому все чаще вместо обычного механического домкрата автомобилисты (особенно женского пола) предпочитают пневмодомкрат, который представляет собой лёгкую в использовании надувную конструкцию, удобную для замены колеса.
Принцип работы пневмодомкрата очень прост – это своеобразная надувная подушка, в сдутом состоянии устанавливаемая под днище автомобиля при шиномонтаже со стороны заменяемого колеса (место расположения то же, что и при использовании механического ручного домкрата).
Прилагаемые к воздушному домкрату шланги максимально герметично подсоединяются к автомобильной выхлопной трубе: отрабатываемые при работе двигателя газы наполняют камеру пневмодомкрата, которая постепенно поднимает корпус автомобиля (в качестве источника воздуха также можно использовать баллон со сжатым воздухом или компрессор).
Никаких физических усилий – даже хрупкая девушка сможет выполнить такую процедуру без посторонней помощи. После заполнения воздушного мешка до нужного объёма подача воздуха прекращается.
Наполнение камеры идёт весьма интенсивно, а потому приведение воздушного домкрата в рабочее состояние составит буквально пару минут – если время в поездке поджимает, то такая экономия временных затрат будет очень актуальна. Высота подъёма автомобиля регулируется объёмом заполненной воздухом камеры пневмодомкрата.
Пневмодомкрат своими руками
Надувной домкрат (в том числе подкатной) вполне можно сделать и своими руками, для этого потребуется:
- подходящая по размеру пневматическая подушка (например, от грузовой машины);
- закрепляемая на нижней части подушки деревянная подставка или металлическая станина, которая не позволит шлангу прижиматься, а заодно займёт часть пространства дорожного просвета автомобиля;
- шланг надува может быть оборудован компрессорными кранами для поступления воздуха в подушку и/или стравливания сжатого воздуха из неё после окончания работ.
Дополнительное удобство самодельного пневматического домкрата состоит в том, что его параметры можно легко адаптировать под конкретный автомобиль, а также предусмотреть защиту окрашенной поверхности автомобильного корпуса от повреждений и царапин.
Механизм нагнетания воздуха
Если мы говорим о гаражном использовании устройства, или использовании в условиях шиномонтажа, то тут только один вариант. Это компрессор, который работает от сети 220 вольт. Есть, кстати модели пневмодомкратов, которые могут обходиться и компрессором, который нагнетает не более 2 атмосфер и работает от бортовой автомобильной сети в 12 вольт, но такой вариант хорош на природе, когда других вариантов вывесить автомобиль нет.
В гараже нужен надежный и производительный компрессор, хотя практически все современные модели обеспечивают давление 6 атмосфер, вполне достаточное для работы пневмоподушки от грузового автомобиля.
Преимущества и недостатки
Среди преимуществ, свойственных пневмодомкратам пользователи отмечают:
- простоту и удобство в эксплуатации
- высокую грузоподъемность;
- минимальную высоту подхвата;
- большую высоту подъема, обеспечивающую беспроблемное проведение ремонтных работ;
- отсутствие физических усилий для подъема груза;
- большую площадь опоры, которая обеспечивает высокую надежность подъема и устойчивость механизма и, кроме того, не повреждает днище транспортного средства;
К недостаткам пневматических домкратов относятся:
- возможность повреждения эластичных полимерных или резиновых стенок пневматических баллонов и подушек;
- невозможность использования при низких температурах — стенки пневмоподушек при температуре окружающего воздуха ниже -10°
- долговечность эластичных материалов, из которых изготавливают баллоны и пневмоподушки значительно меньше, чем у металлических деталей аналогов.
Гидравлический подкатной домкрат своими руками
Подкатной домкрат своими руками сделать очень просто. Основу гидравлического домкрата, состоящую из подъемной площадки и подъемного рычага, можно сделать самостоятельно из швеллера. Самодельный подкатной домкрат используется как подъемная сила, а для того, чтобы конструкция передвигалась, следует приделать к ней ролики, подшипники или обыкновенные колесики.
Схема готового домкрата
Установка домкрата обязательно должна осуществляться на подвижном типе площадки, которую принято называть «качелями». Это необходимо для того, чтобы компенсировать движения домкрата, спровоцированные незначительной сменой угла. Площадка-качели должна выполнять раскачивающиеся движения, а для ее изготовления рекомендуется использовать тот же швеллер. Предварительно в подъемной основе швеллера следует просверлить отверстие сквозного типа, после чего поместить «качели» на винт таким образом, чтобы между площадкой и основой получился зазор диаметром в 1,5 см.
Обратите внимание!
Для того чтобы увеличить показатели прочности готовой гидравлической конструкции, по бокам рекомендуется соорудить раскосы, используя для этих целей прутья. Чем большей будет толщина прутьев, приваренных к основе, тем прочнее будет изделие.
Как соорудить пластиковый домкрат
Берем пластиковую заглушку для канализационной трубы. От нее отрезается крышка, сверлится сквозное отверстие – далее переходим к установке в это отверстие обычного воздушного клапана с резиновой прокладкой, не забываем поджать гайкой.
Фрагмент от заглушки нужно вставить в муфту с уплотнительной резинкой и – чтобы было надежней – место соединения с наружной и внутренней стороны муфты промазать клеем.
Следующий этап: следует взять отрезок трубы нужной длины, разрезать вдоль, и вставить в другую заглушку из пластика. На него – одеть отрезок трубы с большим диаметром. Там, где стыки – нанести клей. Зачистить поверхность, используя наждачную бумагу, вставить готовую деталь в свободный край муфты соединения.
Внутренняя поверхность муфты, уплотнительная резинка и труба смазывается солидолом, чтобы при работе получилось более плавное скольжение. На наружную часть клапана надевается гибкая силиконовая или ПВХ трубка и фиксируется при помощи хомута или обычной проволоки. Всю конструкцию крепим на основание, выполненное из дерева. В последнем предварительно проделываем отверстие для трубки.
После этого, взяв распределительный тройник, нужно присоединить к трубке краник с еще одним воздушным клапаном. На крышку наклеиваем резиновый «коврик» круглой формы. Вот теперь домкрат из пластиковых труб можно тестировать на практике. После подключения воздушного компрессора пользуемся нашим самодельным приспособлением как мини-домкратом.
Преимущества пневмодомкрата
Пневматические домкраты автомобильные должны обладать определенными эксплуатационными характеристиками, к примеру, быть компактными и мобильными. Основными преимуществами пневматического устройства можно назвать нижеприведенные моменты:
- Для подъема конструкции требуется относительно небольшое количество времени. Как правило, на это уходит около двух минут.
- Высокая грузоподъемность существенно расширяет область применения механизма. Большая часть моделей характеризуется грузоподъемностью около 2-5 тонн.
- Высота подъема составляет более 50 см. Этого показателя вполне достаточно для того, чтобы заменить колеса. Некоторые модели предназначены для проведения такелажных работ, характеризуются они высотой подъема около 70 см.
- Нет необходимости в проведении периодического обслуживания. Это связано с тем, что нет механических элементов, которые могут изнашиваться.
- Высокая надежность конструкции.
- Нет необходимости в прикладывании большой механической нагрузки.
- Возможность применения в полевых условиях.
- Устойчивость механизма при его применении благодаря значительной площади опоры.
Домкрат подкатной пневматический характеризуется тем, что довольно прост в применении. Его конструктивные особенности позволяют быстро поднять автомобиль или другое устройство.
Вариант №5. Домкрат-опрокидыватель своими руками
Домкрат-опрокидыватель для автомобилиста своими руками
С помощью такого домкрата можно поднимать автомобиль на значительную высоту. Конструкция состоит из обычного заводского домкрата и навесных приспособлений.
Есть и другое конструктивное исполнения опрокидывателя – вовсе без домкрата (см. фото ниже). Для подъема требуется всего один человек. Приспособление достаточно удобное, в сложенном виде места оно занимает практически столько же, сколько пара лыж.
Конструкция, для которой не нужен домкрат
Пример страницы из пошаговой инструкции в формате PDF, приведенной ниже.
Пример страницы
Домкрат из шин
Пневматические домкраты сейчас составляют особую группу оборудования, незаменимого при самых разных видах монтажных, строительных и сервисных работ. Они обладают достаточно сложной конструкцией.
Так, воздушный пневматический домкрат состоит из кордово-резиновой оболочки, которая благодаря своей текстуре и строению может выдерживать даже самые большие нагрузки. По мере того, как в эту герметичную оболочку попадает воздух, она надувается по высоте и поднимает груз. Сложность производства пневматических домкратов состоит в создании полностью герметичных соединений и оболочек, которые могут выдерживать самые большие нагрузки. Больше всего востребованы подобные домкраты при аварийно-спасательных работах, когда между грузом и опорой очень маленькое расстояние. Другие виды домкратов или другая грузоподъемная техника просто не может использоваться.
Рис. 1. Пневмодомкрат
Домкрат пневматический имеет прочную герметическую прорезиненную оболочку, которая через специальный соединительный шланг заполняется сжатым воздухом из стационарных компрессоров или газом из баллонов. Подъём грузов происходит за счёт увеличения камеры и требует минимальных усилий со стороны человека .
Важные характеристики пневматических домкратов
– Грузоподъемность — должна быть немного больше, чем вес машины. Обычно для легковушки подходит надувной автомобильный домкрат грузоподъемностью 1,5… 2 т, для «Газели» — 2,5… 3 т.
– Высота подхвата надувного домкрата — важна, если у машины маленький дорожный просвет и если она часто и глубоко застревает в грязи. В таком случае показатели этой характеристики должны быть небольшими — до 100 мм.
– Высота подъема — у автомобильных пневмодомкратов невелика (около 500 мм). Однако это вполне достаточно, например, для смены колеса. Предназначенная для такелажных работ подключаемая к компрессорам техника имеет большие показатели — около 700 мм .
Предлагаемая модель домкрата
Рис. 2. Вид сверху домкрата
Рис. 3. Кран домкрата
Рис. 4. Вид снизу домкрата
Технологическая карта для изготовления пневматического домкрата
| № | Наименование операции | Содержание операции | Оборудование иинструменты | Трудоёмкость, чел/мин |
| 1 | Резка дисков и металлического листа для опоры | Вырезаем угловой шлифовальной машиной обод штампованного диска R14 и металлического листа для сварки с ободами, чтобы создать опорную поверхность | Угловая шлифовальная машина | 120 |
| 2 | Сварка дисков и опор | Сварка вырезанных ободов и металлического листа | Сварочный аппарат, молоток, щетка по металлу, угловая шлифовальная машина | 200 |
| 3 | Монтаж дисков на шину | Промазываем герметиком обод для герметичности | Шиномонтажный стенд, монтировка | 30 |
| 4 | Резка трубы | Вырезаем трубу с готовой резьбой в одном конце для подачи воздуха | Угловая шлифовальная машина | 20 |
| 5 | Сварка трубы на опорную поверхность | Свариваем трубы на опорную поверхность домкрата под углом 90 градусов наверх в 4 см, и 90 град в сторону в 60 см | Сварочный аппарат, молоток, щетка по металлу, угловая шлифовальная машина | 60 |
| 6 | Монтаж штуцера и крана | Заматываем резьбу в трубе фторопластовым уплотнительным материалом для повышения герметичности. Затем соединяем штуцер и кран с трубой. | Ключ на 24 мм, фторопластовый уплотнительный материал | 30 |
| Итого | — | 460 |
Литература:
- Нарбут А. Н. «Автомобили. Рабочие процессы и расчет механизмов и систем». Издательский . Москва 2007 г.
- Раймпель Й. «Шасси автомобилия. Элементы подвески». «Машиностроение». Москва 1987г.
Для чего нужен домкрат? Виды домкратов
Основная функция домкрата заключается в поднятии колеса автомобиля с целью его замены либо шины. Домкрат используется для самостоятельной замены колёс автомобиля в условиях отсутствия ремонтных сервисов. Также иногда приходится залезать под днище автомобиля с целью проведения ремонтных работ. Домкрат пригодится и в этом случае.
Вне автомобильной тематики домкраты часто используются для установок конструкций по необходимому уровню при проведении строительных и ремонтных работ, при поднятии грузов на складах и запчастей в мастерских.
О том, как происходит замена крестовины карданного вала на ВАЗ-2107, вы сможете прочитать в подробном материале нашего автора.
Также вас может заинтересовать информация о том, как выбрать и надёжно закрепить колпаки на колесах своими руками.
Важные характеристики домкрата перечислены ниже.
- Грузоподъёмность. У каждого из домкратов есть ограничения по этому параметру. При изготовлении устройства необходимо учитывать вес автомобиля. Также необходимо учитывать вес груза в багажном отделении.
- Высота подъёма. Этот параметр особенно важен для автомобилей с низким днищем. В этом случае высота подъёма должна быть приемлемой для возможности залезть под автомобиль и провести ремонтные работы.
- Высота подхвата. Это и есть высота инструмента. Этот параметр должен быть совместим с клиренсом автомобиля (расстоянием от поверхности до нижней точки). Этот параметр различен для каждой отдельной модели. Необходимо подобрать высоту подхвата так, чтобы было комфортно работать.
Домкраты бывают различных видов по типу привода.
- Механического типа, в котором подъём происходит с помощью нажатия на рукоятку. Такие домкраты предназначены для нечастого использования. Такие устройства компактны, но требуют физических усилий.
- Гидравлического типа. Схож с предыдущим, но требует меньше усилий. Колесо поднимается за счёт давления, создаваемого рабочей жидкостью. Отлично подходит для частого использования.
- Пневматического типа. Устройство работает за счёт сжатых газов. Для использования необходимы баллоны с газом. Газ создаёт давление, камера увеличивается в размерах, и автомобиль начинает подниматься. Физических усилий при этом не требуется никаких.
Подробную информацию о том, как изготовить своими руками подъемник для легкового автомобиля, вы найдёте в материале нашего специалиста.
О том, как пошагово сделать рабочую лебедку из стартера своими руками, подробно расскажет наш эксперт.
Информацию об изготовлении стапеля для кузовных работ своими руками вы сможете прочитать в статье нашего специалиста.
По принципу действия домкраты подразделяются на винтовые, реечные, пневматические и гидравлические. Домкраты бывают стационарные, передвижные и переносные. Самодельные устройства чаще всего бывают переносными, так как имеют небольшие размеры. Стационарные домкраты предназначаются для больших грузов, и редко интересуют автовладельцев.
Основные неисправности в работе гидравлических подкатных домкратов и как их устранить
Наиболее распространённая неисправность в работе данных устройств — это выход из строя уплотнителей и прокладок, что влечёт за собой маслянистые подтёки. Однако эта проблема не требует обращения в сервис и её вполне можно устранить своими руками. Для этого сначала нужно слить масло из аппарата, а потом приступать к разборке. Извлекаются поршни и осматривается шток
Всегда следует при разборке обращать внимание на внутреннее состояние устройства, так как может потребоваться замена других элементов. Например, если шток искривлён, то это куда более серьёзная проблема, простая смена прокладок не поможет
При обнаружении грязи или ржавчины от неё следует избавиться специальными жидкостями. Далее меняются все уплотнители и прокладки. Самое последнее в ремонте подкатного домкрата свои руками — это промывка и прокачка.
Промывка домкрата тоже состоит из нескольких этапов. Там, где было масло, заливается очищающая жидкость, чтобы устранить маслянистые остатки и грязь. После этого двигается рычаг для распространения жидкости по системе. Затем нужно ещё долить жидкости и продолжать качать рычаг, пока шток не займёт верхнее положение. Далее обратный клапан открывается, а шток возвращается обратно, что приводит к выводу жидкости из системы. Если выдавливаемая жидкость грязная, то потребуется ещё одна промывка.
Его должно быть столько, чтобы домкрат мог поднимать груз на нужную высоту. В отверстие уже наливается масло и продолжается работа рычагом до тех пор, пока шток немного не поднимется. Дальше жидкость подливается, пока не удастся поднять шток до верхнего значения. Затем уже открывается запорный клапан, а шток принимает прежнее положение, избыточное масло выходит из отверстия. После прокачки следует не забывать закрывать отверстия слива и протереть устройство.
Гидравлические и пневмогидравлические домкраты — незаменимые инструменты при работе настоящих профи. Благодаря простой конструкции их комфортно использовать и не затрачивать при этом особых усилий, а при правильном обслуживании они прослужат владельцу долгие годы.
Домкрат должен быть не только в багажнике каждого автолюбителя, но и в гараже. Причем, гаражный вариант желательно иметь более универсальный, с большей грузоподъемностью и необязательно компактных размеров. Под эти параметры отлично подходит пневматический домкрат. Собрать такую штуку своими руками довольно просто, поэтому поговорим о целесообразности такого инструмента.
