Бензопила Дружба: устройство, обзор моделей и преимущества
Несмотря на то, что в настоящее время бензиновая пила этой модели относится к категории устаревших агрегатов, ей устройство показывает вполне достойные характеристики:
- наличие одноцилиндрового, двухтактного, карбюраторного двигателя МП-1 с воздушным охлаждением и рабочим объёмом 94 куб. см;
- мощность 4 л/с;
- редуктор состоит из корпуса и двух конических шестерен;
- для смазки двигателя используется смесь на основе масла и бензина;
- выполнение двигателя и пильного аппарата бензопилы представлено независимыми узлами, объединяемыми между фланцевым соединением и фиксируемым хомутом.
Такой вариант компоновки позволяет работать пильным аппаратом под любым углом и осуществлять быструю замену вышедшего из строя узла своими руками. Функциональная завершенность и простота крепления сделали устройство лёгким и надёжным в эксплуатации.
Основные недостатком пилы «Дружба» является её значительный вес, составляющий12 кг, а также наличие съёмного тросового стартера, которые не слишком удобен в применении и достаточно часто теряется. Кроме всего прочего, конструкция не имеет многих защитных элементов, способных обеспечивать безопасность работы, включая кнопку «Стоп», тормоз на цепь, а также функцию Anti-kick. Однако, конструкционная простота и невысокая стоимость, в сочетании с высокой производительностью, сделали этот агрегат очень популярным.
Ремонт и модернизации пилы Дружба
Хоть данные пилы прекратили выпускать на рубеже тысячелетий, их огромное количество находится в пользовании и продается в интернете до сих пор. Некоторые далеко не исчерпали свой ресурс. Но даже те, что утратили вид и приобрели проблемы в работе – легко восстанавливаются.
Ведь корпусные детали данных пил практически не изнашиваются, а остальное подлежит замене. Видеоролик поможет вам избежать сложностей при разборке «Дружбы-4»:
Чаще всего при ремонте приходится менять подшипники коленвала, все сальники и прокладки.
Не лишней при разборке будет и замена поршневых колец. Возможна также установка ремонтного размера поршневой группы.
Если на вашей бензопиле стоит редуктор без смазки, то стоит установить более современный. Этим вы удлините срок службы пильной цепи.
А вот и видео устройства такого редуктора, на котором видно, чем он отличается от штатного:
Такой новый от «Урала» стоит порядка 3,5 тыс. руб., но при стоимости слегка подержанной «Дружбы» в 4 – 5 тыс. руб. эта цена может показаться чрезмерной. То же касается и других элементов. Так, если у вас работоспособно контактное зажигание, то отдавать за новое или устанавливать электронное за 500 – 600 руб. может и не стоит. Ведь главные проблемы с ним возникают вследствие повреждения сальника коленвала, и при его замене все может придти в норму.
Столько же стоит и съемный стартер, поэтому лучше его не терять. Некоторые закрепляют его жестко на саморезах на штатном месте и мирятся с определенными неудобствами в работе, а некоторые – на тросике, и находят ему место на ручке бензопилы.
Карбюратор дешевле ремонтировать при помощи ремкомплекта.
Стоимость нового составляет порядка 1 тыс. руб.
Самые большие переделки чаще всего производят с системой зажигания, а именно: устанавливают автомобильную катушку взамен вторичной обмотки штатной катушки. Как это грамотно сделать показано на видео:
При этом искра становится значительно мощнее, и устраняются проблемы с запуском пилы, особенно в зимнее время.
Сцепление бензопилы практически не выходит из строя, но иногда требует небольшого ремонта. Оно устроено так, что при малых оборотах Г-образный профиль не разжимается и редуктор не включается, но если ослабевают заклепки, на которых он крепится, то он может касаться внешней части муфты редуктора и на малых оборотах, тогда сцепление «ведет». Стоит попытаться заклепать их сильнее. А если причина не устраниться, то в этом случае покупать новую муфту.
Какой карбюратор можно поставить на Дружбу вместо родного
КМП-100 – карбюратор хорошей, но уже устаревшей конструкции. Сегодня есть большой выбор разных карбюраторов со всего мира. На бензопилы Дружба-4 ставят карбюраторы от других бензопил, мопедов, мотоциклов. Главное, чтобы карбюратор был рассчитан на двигатель примерно такого же объема камеры сгорания и подходил по креплениям. Если новый карбюратор не совсем подходит по креплениям, используют адаптеры – переходники.
Бензопила Дружба-4 с карбюратором КМП-100 – агрегат, которым во времена СССР повалены и распилены миллионы кубометров древесины. Качество этих бензопил выпуска 60-80-ых годов было настолько высоким, что множество их до сих пор в рабочем состоянии.
Производство бензопил Дружба было начато в СССР в 1955 году на двух заводах — ЗиД (завод им. Дзержинского) в г. Перми и Сибприбормаш в г. Бийске. Во время начала выпуска это была одна из самых удачных конструкций ручной бензопилы. Потому в 1958 году Дружба была награждена Золотой медалью на международной выставке в Брюсселе.

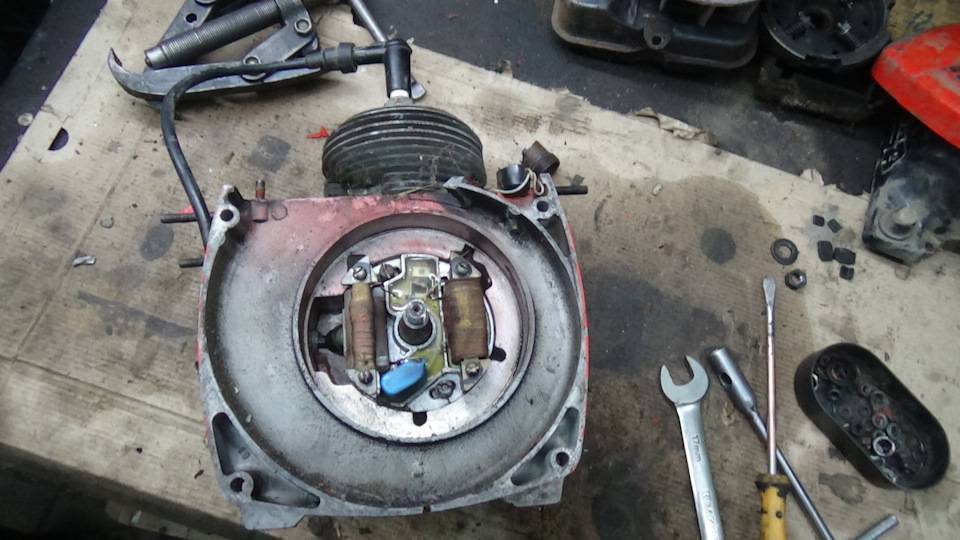

Как выставить зажигание на муравье с магнето
Установка зажигания
Как работают и взаимодействуют между собой перечисленные элементы можно прочитать всё в том же «Букваре по физике» для начальной школы. Здесь я только напомню, что искра в свече зажигания возникает в момент размыкания контактов прерывателя. Именно этот момент времени необходимо уловить при установке момента зажигания.
«Физически» это сделать достаточно просто. При отключённом источнике тока контактами прерывателя зажимаем полоску бумаги. Плавно проворачивая вал отбора мощности двигателя одной рукой, другой тянем за нашу бумажную полосочку. Когда контакты освободят полоску – в этот момент в свече зажигания произойдёт необходимое нам событие.
Теперь нужно организовать «подачу искры» в необходимый момент движения поршня. Этот процесс также не отличается мудрёностью. В отверстие от вывернутой свечи зажигания вставляем «спичку» длиной примерно 250 – 300 мм. Вращая вал отбора мощности, определяем положение поршня в верхней мёртвой точке (ВМТ) и делаем отметку на спичке.
От этой отметки вверх откладываем 10 мм – это будет точка зажигания топлива, положения поршня, когда в свече зажигания должна появиться искра и произойти зажигание топлива. Вращая вал отбора мощности, помещаем поршень в точку зажигания. Ну, а теперь вращая корпус прерывателя с полоской бумаги зажатой контактами, ловим момент, когда они отпустят полоску.
Це кулачкове.І досить надійне
Это кулачковое. И достаточно надежное
Bobrok написал : Сфотать не могу но скрин нашел выглядит вроде так же

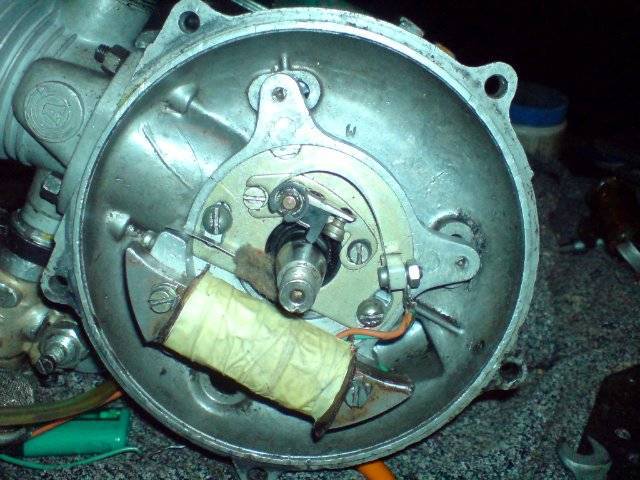

На фото контактное.
Bobrok написал : В чем отличия контактного от электронного?
Если очень просто — в наличии (отсутствии) контактов. В теме » > достаточно информации и по зажиганию и по по другим вопросам.

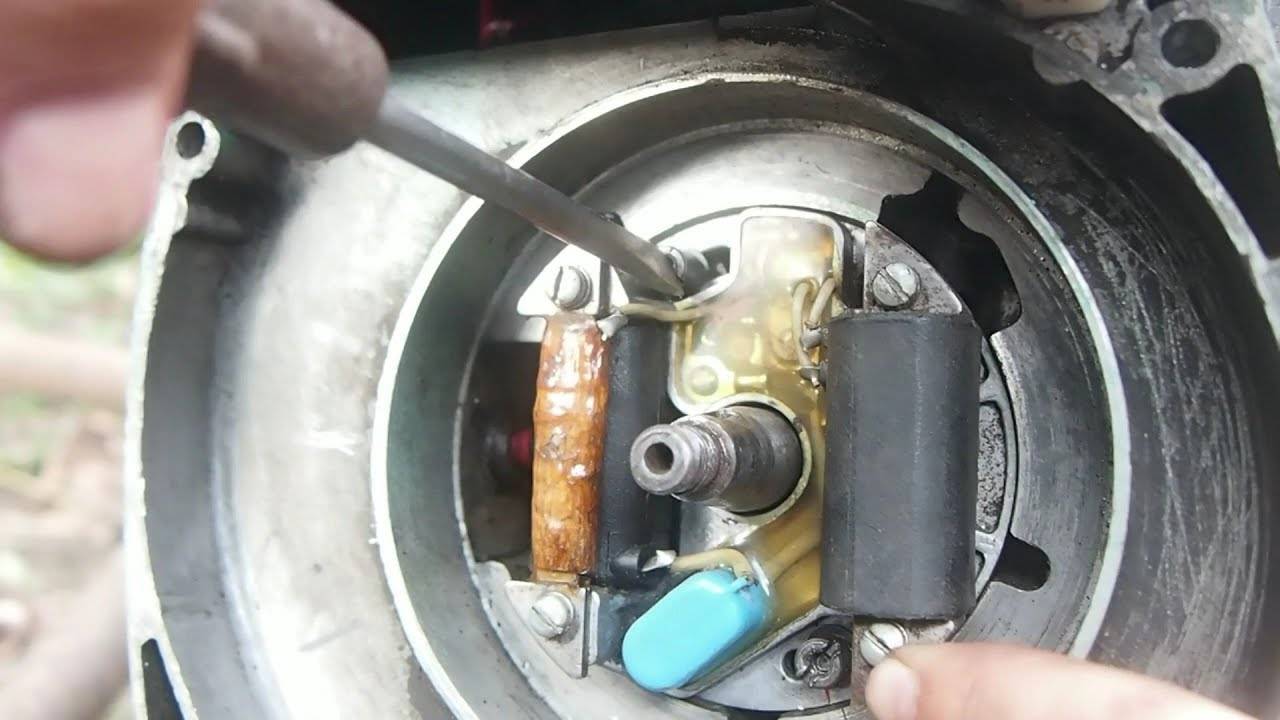

Так контакты же стоят. Видно же. На электронном две катушки. А это контакты.
Ясно. спасибо. одна «дружба» заводится на ней стоит катушка зажигания от старого ГАЗа грузовика, а вот вторая не апгрейденая не хочет работать искры не дает почемуто не знаю чо и делать.
Bobrok написал : на ней стоит катушка зажигания от старого ГАЗа грузовика,
Делали такое. На контактном. Оставляли первичную обмотку на катушке, и ставили «Бабину» от авто или мотоцикла.
Bobrok написал : вторая не апгрейденая не хочет работать искры не дает почемуто не знаю чо и делать.
Смотреть надо. Иногда хватало просушить, а иногда осмотреть, чаще всего провод сверху отваливался на кондёр или массу, иногда Сами контакты, и (или) катушку менять или модефецировать.
valerich А в Питере можно купить где нибудь катушку? Конденсатор вроде не причем, от второй рабочей ставил тоже ноль эмоций. Катушку тоже ставил другую, не знаю рабочая ли. Запчастей целая коробка была можно было ещё две собрать да «добрые люди» выбросили половину.
Bobrok Сейчас не могу подсказать. Хотя встречал на сайтах где то. Посмотретю в выходной. Была у меня запасная. Не помню отдал или нет с пилой. Лет то прошло. Партнер был года четыре, пока не свистнули и Штиль уже второй год. Вот к примеру: » >
valerich Поезжу по Питеру поспрашиваю может чо где есть. А как называется это магнето с катушкой и кондером от контактной дружбы? Что мне именно искать?
Bobrok написал : А как называется это магнето с катушкой и кондером от контактной дружбы? Что мне именно искать?
Третий пункт сверху и там (на сайте) контакты есть, при чём Питерские. » > Хотя я раньше с пластиной и контактами покупал. Как называется не помню. Ну поймите, больше 10-ти лет прошло, а когда покупал, так и больше 15-ти.

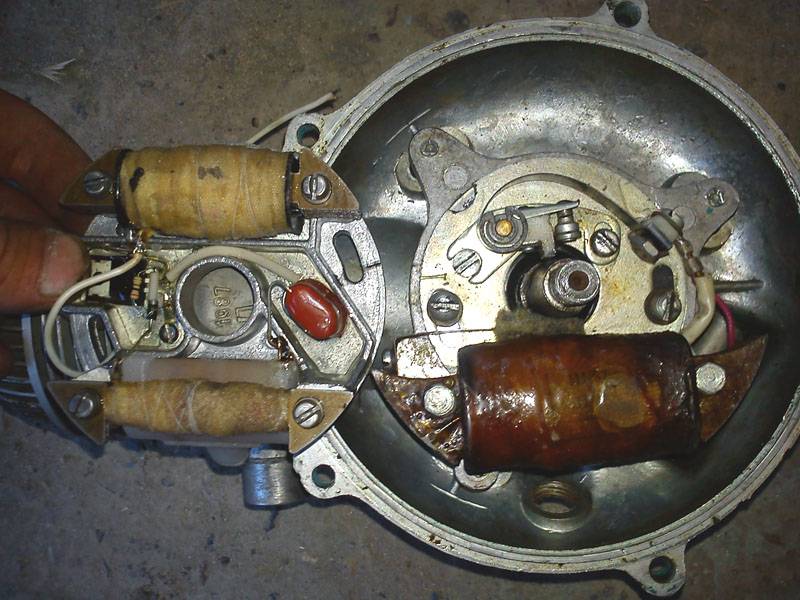

А вообще знаете чем отличается электронное зажигание от контактного технически? У электронного нет выступа на коленвале (бобышка), точнее срез. И другой маховик.
valerich Я понял уже что не все так просто. Электронное на контактное не поставишь, маховик не подойдет. Помню был какойто но выбросили все родители. Сказали зачем нам эта пила есть же штиль новый. Дружбу кстати лет 5 если ни больше не заводили, а тут сразу с пол оборота завелась. Хочу вторую сделать, а то жалко стоит ржавеет.
Bobrok написал : Электронное на контактное не поставишь, маховик не подойдет.
Ну да маховик нужен другой. А Зажигание могу подсказать прямо с завода » > ЭМ 7-2
Bobrok написал : Дружбу кстати лет 5 если ни больше не заводили, а тут сразу с пол оборота завелась.
У меня Дружба около 25-ти лет отработала. Больших проблем не было. Кстати оборвало коленвал, я купил, но нечаянно для электронного, т.е. без среза. Просто просчитал, где он должен быть и наждаком срезал. Лет 10-ть, до конца работал. PS: Всё Извините, я спать.
А как вобще запчасти хранить? в масло залить? а то так валаются ржаветь начинают, может пригодятся ещё.
Bobrok написал : как узнать какое зажигание на бензопиле Дружба
Про зажигание пилы были комментарии в теме: » > точно помню.
Нашёл катушку Б115В попробую поставить. мошт чо получится

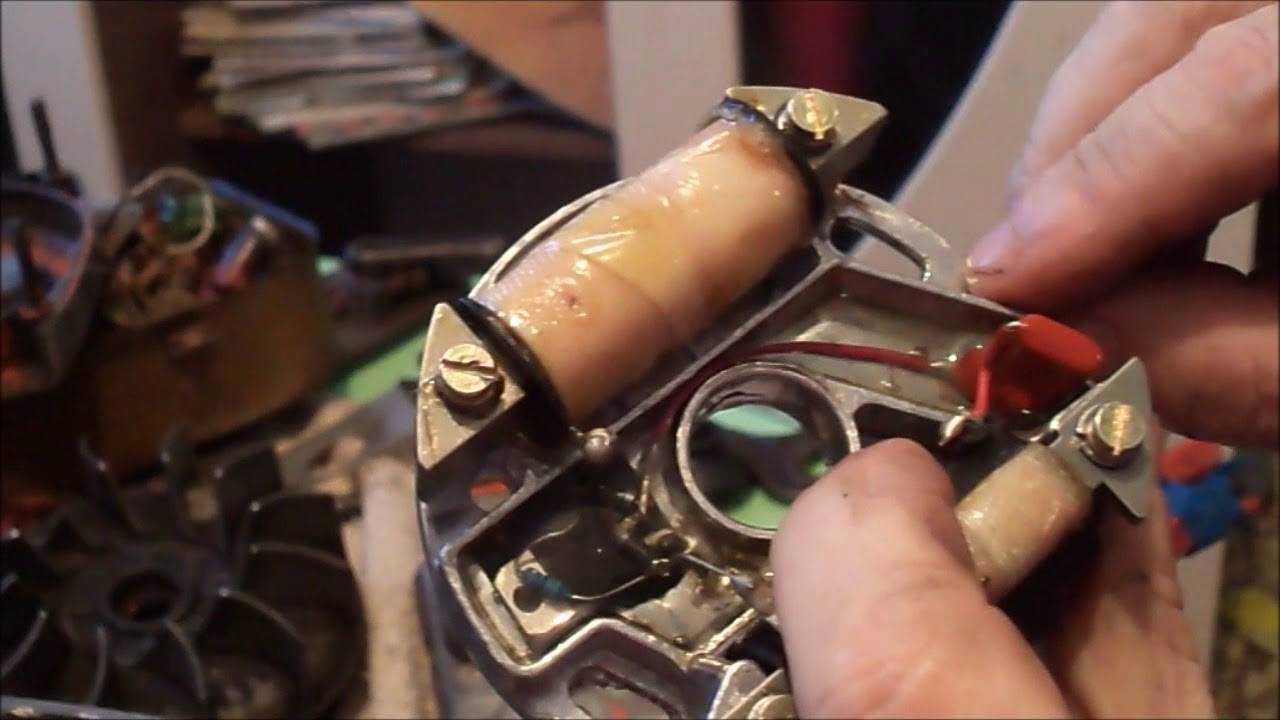

Что то не вышло ничего у меня. Намотал новую катушку поставил к тому же катушку зажигания б115 но все равно искры нет. Уже не знаю почему так, все поменял и конденсатор, и магнето, да вобще все. Может не так намотал на катушку проволоку? 250 витков больше надо может или меньше?
Bobrok написал : но все равно искры нет. Уже не знаю почему так, все поменял и конденсатор, и магнето, да вобще все. Может не так намотал на катушку проволоку? 250 витков больше надо может или меньше?
У Вас контактное ведь зажигание? Начните с контактов. Они должны смыкаться и размыкаться. В полном смысле! Было как то. Стационарный контакт болтался, потому не было массы( приклепал) Было контакты просто не сходились (не помню точно почему, что то с пружиной) Бывает не размыкаются (выставить надо нормально) А бывает всё(на вид) вроде нормально, а на контактах окись не токопроводная (надфилем почистить надо). Вообщем для образования тока нужно переменное электричество. Для этого нужно электромагнитное поле и катушка, для возникновения тока. Катушка не может передавать постоянный ток, нужен переменный (есть контакт, нет. получается переменка) вот она и может усиливаться. Катушка- Это трансформатор. Бабина тем более. PS: Ну как то так. Я плохо объяснять умею.
Как отрегулировать карбюратор на бензопиле Дружба-4
Регулировка карбюратора бензопилы Дружба-4 требуется, когда двигатель начинает работать некорректно – глохнет на холостых, при подаче газа не набирает обороты, «проваливается».
Для доступа к регулировочным винтам карбюратора КМП-100 не надо снимать крышку корпуса, они всегда открыты и доступны. На корпусе карбюратора нет маркировки винтов, как на современных бензопилах. Первый винт, который находится ближе к цилиндру, регулирует подачу топлива на малых и средних оборотах. Второй винт – главный, он регулирует подачу топлива на максимальных оборотах
Необходимые инструменты
Для работы требуется отвертка (минус). При желании можно использовать электронный тахометр. Он покажет число оборотов до и после регулировки.
Общий алгоритм регулировки
Карбюратор регулируют разными способами. Самая простая и эффективная – текущая регулировка в процессе работы.
Много бензина – закручивают
- Двигатель прогревают в течении 5-10 мин.
- Если в режиме «газ на всю» двигатель работает как на холостых (не развивает обороты из-за излишка бензина в топливно-воздушной смеси), второй (дальний от цилиндра) винт закручивают по часовой стрелке на 1/4 оборота.
- Если двигатель стал работать лучше, закручивают ещё по 1/4 оборота. Если двигатель начинает глохнуть при подаче газа на всю, винт откручивают назад.
Мало бензина – откручивают
Если двигатель глохнет в режиме «газ на всю» (мало бензина в топливно-воздушной смеси) регулировку начинают с того, что второй винт, наоборот, откручивают на 1/4 оборота и тестируют работу двигателя. Если стало лучше, откручивают ещё, до тех пор, пока двигатель не начнет «захлебываться» и работать как на холостых при полном газе. Тогда винт закручивают назад.
После регулировки второго винта проверяют, как работает двигатель на переходе от холостых оборотов к средним и максимальным. Если есть провалы, откручивают на 1/4 оборота первый винт и тестируют изменения в работе двигателя.
В итоге оптимальный режим работы двигателя находится путем такого пробного регулирования.
Регулировка холостого хода на бензопиле Дружба-4 выполняется с помощью винта, расположенного на ручке газа. Его положение определяет, насколько сильно приоткрыта дроссельная заслонка в карбюраторе на холостом режиме.
Холостой ход регулируют, исходя из двух требований:
- Двигатель не должен глохнуть.
- Цепь не должна прокручиваться.
Возможна регулировка в другой последовательности. Винты сначала закручивают до конца, затем выкручивают на 0,5 – 3 оборота (в разных источниках указывают разное число оборотов).
На видео показан простой и понятный процесс регулировки карбюратора КМП-100 на бензопиле Дружба-4 из положения винтов «закручены полностью, а потом вывернуты»:
Для новичков рекомендуем посмотреть более подробное видео про регулировку карбюратора КМП-100У бензопилы Дружба-4. Автор видео рассказывает все что пригодится, и все что нужно знать. Прям целое пошаговое руководство от А до Я.
Пошаговый алгоритм
- Откручиваем винт крепления.
- Снимаем топливный шланг.
- Откручиваем верхнюю крышку заслонки.
- Снимаем карбюратор.
- Снимаем крышку мембраны для регулировки уровня. Нужно открутить 6 винтов по кругу.
- Половиним корпус и оцениваем состояние мембраны, она должна быть целой – это главное, трещины, задиры, порывы не допускаются.
- Оцениваем работоспособность механизма отвечающего за работу клапана.
- Продуваем все отверстия, очищаем от мусора если он есть.
- Выставляем уровень регулируя высоту язычка, он должен находится на одной грани с корпусом.
- Если все сделано правильно, то приложив, например линейку, вы увидите, что язычок и грани корпуса находятся на одном уровне.
- Выкручиваем винт с иглой из центрального жиклера и оцениваем ее состояние, чистим все от грязи, если есть, продуваем в любом случае. Винт расположенный выше, на фото его также видно, отвечает за холостой ход, его также нужно выкрутить, оценить состояние и продуть воздухом.
- На этом чистка закончена, собираем все в обратной последовательности и ставим карбюратор обратно на бензопилу.
- Не забываем поставить на место воздушный фильтр и перед запуском подкачать топливо.
- Пробуем заводить бензопилу.
Возможные нюансы и проблемы
В любом случае, заворачивая винты до упора, надо запоминать число сделанных оборотов для каждого винта. Это даст возможность вернуться к исходной регулировке, если вдруг бензопила, отрегулированная по рекомендациям, не заведется совсем.
Устройство
Основные части бензопилы следующие:
- двигатель;
- пильный аппарат;
- рама с рукоятками;
- бензобак.
Двигатель — одноцилиндровый двухтактный карбюраторный. Охлаждается потоком воздуха, создаваемым центробежным вентилятором. Двигатель и пильный аппарат — независимые узлы, соединенные в 1 блок фланцевым крепежом и зафиксированные хомутом.
При открытии топливного крана горючее поступает в диафрагмовый карбюратор, который обеспечивает бесперебойную его подачу в двигатель при любых углах наклона и сильной вибрации. Устройство бензопилы не позволяет останавливаться двигателю при заклинивании цепи в стволе во время резки древесины.
Рукоятки расположены высоко, что обеспечивает такие возможности:
- не наклоняться во время работы и меньше утомляться;
- работать в условиях глубокого снежного покрова;
- повысить безопасность пользователя.
Эксплуатация, обслуживание и ремонт
Чтобы обеспечить бесперебойную работу пилы, ее необходимо периодически настраивать. Прилагаемая к технике инструкция по эксплуатации описывает особенности настройки модели. Неправильная настройка приведет к разбалансировке работы узлов.
Как отрегулировать карбюратор
Сбои происходят, когда поступает недостаточно или слишком много топлива, а также если нарушаются пропорции при смешивании горючего с воздухом.
Регулировка карбюратора проводится так:
- Регулирующий топливо винт сначала поворачивают до упора, а затем назад (против часовой стрелки) на 1,5-2 оборота.
- Заводят двигатель, прогревают его 1-2 минуты и поворотами винта Т в ту или иную сторону добиваются его устойчивой работы на максимальных оборотах. Цепь на холостом ходу не должна перемещаться по шине.
- Проверяют и при необходимости уплотняют соединение карбюратора с цилиндром.
Проще отрегулировать карбюратор, пользуясь тахометром, но в домашних условиях работу двигателя в большинстве случаев настраивают на слух. Когда и количественная, и качественная подача топлива в норме, мотор не перегревается, не захлебывается, работает ровно, без резких звуков. При настройке винты поворачивают медленно, без рывков.
Как выставить зажигание
Стабильную работу двигателя обеспечивает правильно отрегулированное зажигание — бензопила Дружба 4 в этом случае будет потреблять минимальное количество топлива. Зажигание пилы происходит благодаря магнето при помощи зажигательной свечи и специального провода.
Чтобы отследить качество искры для зажигания бензопилы, свечу кладут на корпус цилиндра и дергают стартер. Если свеча в рабочем состоянии, между электродами будет проскакивать искра. Слабая искра не вызовет воспламенение топлива, такую свечу надо заменить.

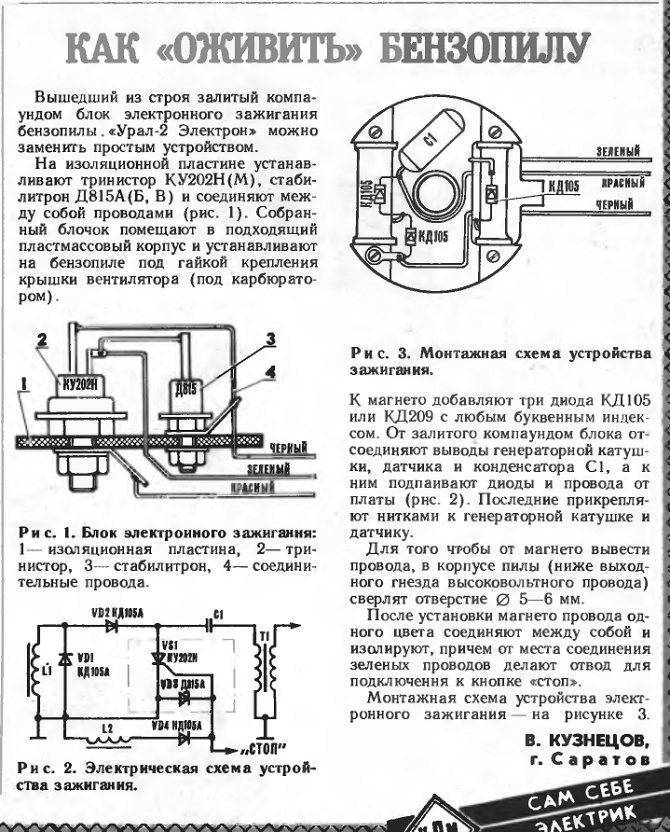

Контактное зажигание бензопилы лучше заменить на электронное. Это избавит от постоянных проблем с его регулированием. Надо следить за тем, чтобы винты крепления катушки зажигания не ослабевали.
Основные неисправности и их устранение
Если знать, почему происходит сбой в работе инструмента, можно самостоятельно отремонтировать его в домашних условиях.
Когда двигатель бензопилы Дружба 4 заводится и глохнет, причины могут быть такие:
- Не хватает топлива в бензобаке. Надо долить смесь согласно прилагаемой к инструменту инструкции.
- Произошло забрызгивание свечи топливом. Это не дает образоваться искре. Свечу надо вынуть, просушить, прокалить на газовой горелке.
- Плохой контакт между свечей и проводом. Это происходит из-за увеличенного зазора (больше 0,5 мм) между наконечником свечи и проводом. Свечи надо отчистить от нагара проволочной щеткой, продувая воздухом. Периодически их надо менять.
Если происходят сбои в работе двигателя на холостых оборотах, ремонт бензопилы Дружба 4 сводится к следующему:
- замене топливной смеси с уменьшением количества масла;
- чистке воздушного фильтра и глушителя (из-за его засорения двигатель работает, но не развивает обороты);
- проверке топливопровода и замене при необходимости трубки.
Если снизилась скорость реза, шину «водит», обратите внимание на остроту зубьев пилы. Хорошо заточенная цепь важнее сильного двигателя. Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском
Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи
Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском. Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи.
Причины, по которым пила Дружба не заводится, могут быть следующими:
- Топливная смесь не соответствует инструкции по ремонту и эксплуатации модели.
- Заводской брак. Ремонт проводится в гарантийной мастерской.
При сборке, даже если детали садятся с натяжкой, нельзя применять силу, например, стучать по ним молотком. Заменив изношенные элементы, можно восстановить работоспособность бензопилы или продлить ее ресурс.
Технические характеристики и описание
В данном пункте вы сможете ознакомиться с каждой моделью в отдельности, и для себя определить, какая именно вам больше всего подходит. Итак, приступим.
Мощность пилы «Дружба – 2»
Данная модель укомплектована двигателем, который работает на бензине и двухтактным двигателем. Обладает она достаточно высокой мощностью, которая составляет около 2,2 кВт, благодаря чему вращательная скорость достигает 8700 оборотов в минуту (что в два раза меньше чем у бензопилы Урал). Именно эта особенность позволяет производить высокого уровня производительность за достаточно короткий временной диапазон.
Более того она является новинкой которая обладает высочайшим качеством и прекрасной сборкой. Сама модель имеет достаточно презентабельный вид, так как выполнена по последним современным наработкам производителя. К тому же ее владелец сможет насладиться специально разработанными возможностями, которые ранее не применялись в иных моделях. Это преимущество способствует высокой балансировке бензопилы.
Бензопила дружба 2
Если говорить о внешних наработках, то можно с полной уверенностью сказать что в эксплуатации она очень удобная, благодаря встроенной в ее дизайн рукоятке с великолепным захватом. Функциональность пилы разработана таким образом, что вы не сможете обжечься об работающий горячий двигатель, что имеет место у большинства других бензопил иных производителей, так как во время эксплуатации он самолично охлаждается.
Корпус изготовлен из высококачественного материала, на который не действует повышение температуры воздуха, а также он не меняет своих характеристик на протяжении многих лет, поэтому бензопила данной модели десятки лет будет выглядеть прекрасно. Более того абсолютно все внутренние запчасти и детали надежно спрятаны внутри инструмента, тем самым они защищены от коррозии и внешнего воздействия.
Немаловажным является так же то, что данная модель оснащена цепным механическим тормозом, основная цель которого защитить вас от случайного отброса цепи. Так как он за секунды способен остановить работу техники. Тем самым оберегая вас от несчастных случаев.
Бензопила дружба 2 м прекрасно подойдет вам для работ на дачном участке, так как с ее помощью вы с легкостью справитесь с распилкой и заготовкой дров, с сухими ветками сучками на деревьях, а также с небольшого диаметра деревьями.
Так же стоит отметить, что оснащена она амортизаторами из резины, благодаря которым максимально снижается вибрационная отдача и различные колебания. Данная модель является настоящей находкой для дачников, фермеров, людей занимающихся профессиональной деятельностью касающейся работы с пилой.
Бензопила «Дружба – 4» – инструкция по эксплуатации
Данная модель предназначена для качественного и скоростного процесса распилки деревянных материалов. Обладает такого рода бензопила усовершенствованным и новейшим современным дизайном.
Более того она достаточно мощная и при этом ее вес относительно не высокий. Так же модель располагает системой быстрого и легкого старта, системой быстрой остановки цепи и заглушения вибраций. Так же в комплекте для вас и вашей безопасности находятся очки и перчатки.
Бензопила дружба 4
Бензопила располагает великолепным весовым распределением, благодаря чему работа с ней становится настоящим удовольствием, так как она эффективна и удобна. Благодаря особенности мгновенной остановки цепи инструмент не сможет случайно поранить вас или окружающих вас людей.
Так же модель располагает своеобразным приводом, выходящим из двигателя (бензинового) с ручной системой начала работы. А благодаря антивибрационной возможности вы сможете комфортно работать с пилой.
| Технические характеристики | Бензопила «Дружба – 2» | Бензопила «Дружба – 4» |
| Класс бензопилы | Бытовая | Бытовая |
| Тип двигателя | Двухтактный бензиновый | Двухтактный бензиновый |
| Длина шины | 45 см | 45 см |
| Рабочий объем | 45 см. куб | 45 см. куб |
| Мощность двигателя | 2,1 кВт | 2,6 кВт |
| Шаг цепи | 1,5/0,325 дюйм | 1,5/0,325 дюйм |
| Тип топлива | Бензин (А-92) + масло для двухтактных двигателей | Бензин (А-92) + масло для двухтактных двигателей |
| Тип запуска | Ручной | Ручной Объем топливн. бака:520 мл |
| Размер масляного бака | 260 мл | 260 мл |
| Объем топливного бака | 550 мл | 550 мл |
| Смазка цепи | Автоматическая | Автоматическая |
| Масса | 4,5 кг | 4,5 кг |
| Гарантия | 12 месяцев | 12 месяцев |

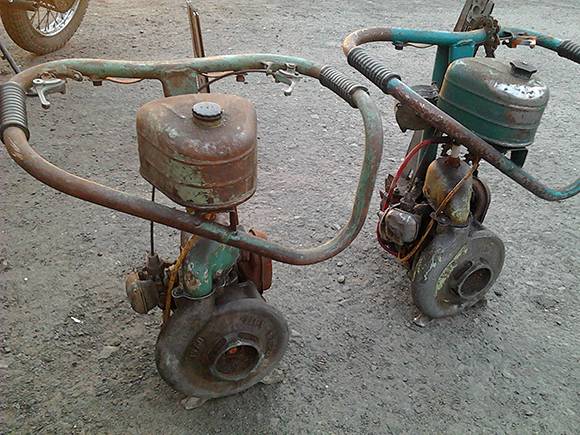

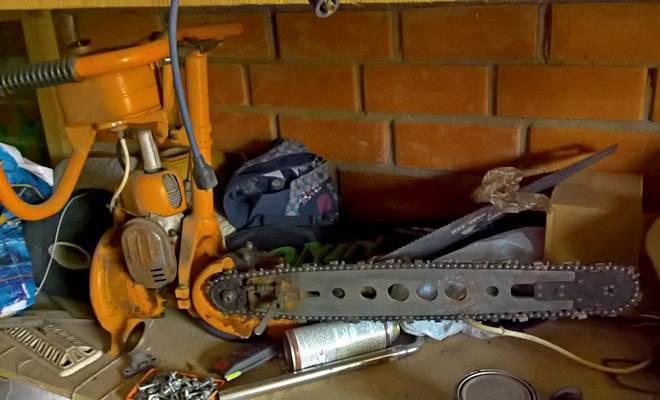

Бензопила «Дружба»
Бензиномоторная пила «Дружба»
«Дружба» — модель бензопилы. Разработана на ЗМКБ «Прогресс» им. академика А. Г. Ивченко в ноябре 1953 г. Производители — Машиностроительный завод им. Дзержинского (Пермь) и ГУП ПО «Сибприбормаш» (Бийск). Выпускается в массовом производстве с 1955 года. В 1958 году на выставке в Брюсселе была награждена «Золотой медалью». В 90-х годах выпуск пилы и запасных частей к ней освоили также небольшие частные предприятия в различных городах России.
Название «Дружба» было дано в честь трёхсотлетия воссоединения Украины с Россией, отмечавшегося в 1954 году.
Двигатель МП-1 конструкции ЗМКБ «Прогресс» им. академика А. Г. Ивченко— одноцилиндровый, двухтактный, карбюраторный, воздушного охлаждения, рабочий объём 94 см3, мощность 4 л.с.. Смазка двигателя — масло, смешанное с бензином. Двигатель и пильный аппарат выполнены в виде независимых узлов и соединяются друг с другом с помощью фланцевого соединения, фиксируемого хомутом (который крепится к ручкам пилы). Такая компоновка позволяет поворачивать пильный аппарат на любой угол, при необходимости быстро заменять отказавший узел. Благодаря функциональной завершенности и простоте крепления, двигатель бензопилы «Дружба» применялся для привода мотоблоков («Кумир», «Садовод»), водяных насосов («Скиф», ЦБН-1, ЦБН-2, ПМП-4), генераторов постоянного тока (ГЗ-106А) для заряда аккумуляторных батарей в полевых условиях, механических лебёдок для трелёвки леса, в лодочном моторе «Кама», в газонокосилках. Этот двигатель был популярен и у любителей строить технику своими руками. В 60-х годах в Московском авиационном институте были предприняты попытки форсировать этот двигатель и устанавливать его на сверхлёгких летательных аппаратах. Были изготовлены лёгкие вертолёты X-3, X-4, X-5, на каждом из которых были установлены винтомоторные блоки из 4-х двигателей «Дружба», работающих через общий редуктор на несущий винт. Ни один из аппаратов не прошел лётных испытаний по причине низкой надежности двигателей.
За годы выпуска общая конструкция пилы осталась прежней, однако мелкие изменения вносились:
в 50-х — 60-х годах выпускалась модификация «Дружбы» с креплением ручек к крышке вентилятора, позже ручки стали крепиться к хомуту, связывающему двигатель и редуктор.
до конца 80-х годов выпускалась модель «Дружба-4А» с контактным магнето и карбюратором КМП-100 — снята с производства;
в конце 80-х годов применено электронное зажигание (от магнето бесконтактного МБ-1), пила получила обозначение «Дружба-4А-Электрон»;
в 90-х годах применён более совершенный карбюратор КМП-100У, пила получила обозначение «Дружба-4М» (производства ЗиД) и «Дружба-Алтай» (производства «Сибприбормаш»), применены пильные цепи современного типа.
На базе двигателя мотопилы «Дружба» был разработан двигатель СД-60 для привода стационарных установок (генераторов, насосов), отличавшийся от прототипа чугунной гильзой цилиндра, поплавковым карбюратором, несъёмным тросовым стартером и наличием регулятора частоты вращения.
Достоинства и недостатки
Бензопила «Дружба» была разработана в начале 50-х годов и к концу века уже существенно устарела. Пила имеет большой вес — 12 кг. Изначально надежность пилы была высокая (ряд пил, выпущенных в 60-е годы находятся в рабочем состоянии до сих пор), но в 90-х годах значительно упала по причине заводского брака и производства мелкими фирмами, не обладающими необходимыми материалами и технологиями. Съёмный тросовый стартер неудобен и часто теряется. В конструкции пилы отсутствуют элементы, обеспечивающие её безопасность (кнопка «Стоп», тормоз цепи, функция Anti-kick). Тем не менее простая конструкция пилы и ее хорошая изученность в сочетании с невысокой ценой и большой производительностью пиления обуславливают популярность «Дружбы» и в настоящее время.
К достоинствам пилы также следует отнести высокое расположение рукояток относительно плоскости реза, что позволяет оператору работать стоя в удобной позе (работа с современными пилами при валке деревьев производится в положении оператора на коленях).
В Румынии название «Дружба» стало нарицательным: в разговорном языке слово «drujba» используется для обозначения бензопилы вообще, независимо от модели (хотя в академических словарях это значение слова не зафиксировано).
Название перешло на двуручную пилу, которая при работе ею требует согласованных действий двух человек, и за это в шутку иногда называется «Дружба-2».
В песне «Был побег на рывок» Владимира Высоцкого упоминается эта пила.
Один из первых образцов был сделан в шаражке недалеко от станции Лапшанга киевскими авиастроителями
