Какие способы помогут в домашних условиях заточить цепь
Сделать цепь для пилы своими руками более острой можно двумя способами:
- Заточить элемент, используя напильник цилиндрической формы.
- Произведя заточку на специальных станках.
Конечно, первый способ займет намного больше времени, зато гарантирует умельцам полную безопасность.
Тем, кому будет интересен второй вариант, придется сделать выбор, так как цепь помогает заострить ручной станок и электрическая установка. Перед тем как выбрать самый подходящий для себя способ, не будет лишним разобраться, на чем основана работа станков. Итак, ручной необходимо натачивать механическим образом. Второй способ, при помощи электрических устройств, подразумевает заточку звеньев цепи на станках, работающих от электричества.

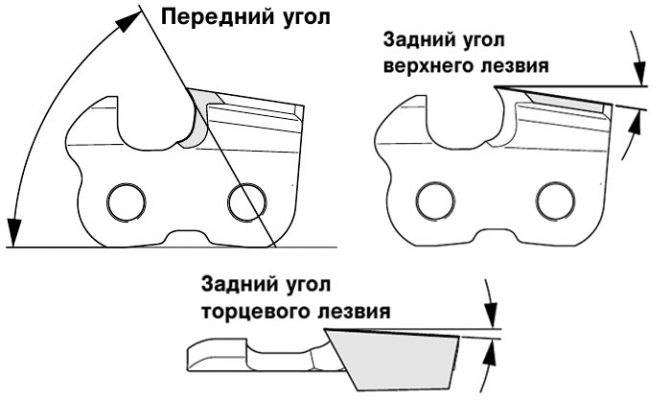

Как выбрать правильный угол?
Распил твердых пород дерева характеризуется невысокой производительностью и большой нагрузкой на все составляющие бензопилы (рекомендуем более подробно почитать про устройство бензопилы). Самыми «ходовыми» твердыми породами являются ясень, бук, береза, вяз, клен, дуб и орешник.
На фото изображено специально приспособление для заточки, которое позволяет надежно фиксировать напильник.
Для того чтобы эффективно производить распилы этих пород, необходимо соблюдать угол заточки под 25°. Такое значение обеспечит оптимальную работу бензопилы при средних характеристиках производительности.
К мягким породам относятся все хвойные, за исключением лиственницы, — это ель, сосна, пихта, кедр, а также лиственные — ольха, липа, осина, ива и тополь.
Для продольного пиления
Как уже было сказано, рекомендуемый угол заточки составляет 10° с возможным отклонением до 2°. Это связано с необходимостью быстрого зарезания вглубь дерева при продольном распиле.
Для работы с мягкой древесиной оптимальное значение угла — 25°. Волокна мягких пород дерева распределяются неравномерно, то есть твердые перемежаются с мягкими. Значение в 25° позволяет прорезание чередующихся волокон без периодического увеличения числа оборотов двигателя.
Для поперечного пиления
Для поперечного пропила мягких и твердых сортов древесины рекомендуется значение в 35°. Такое значение позволяет добиться оптимальных характеристик мощности и нагрузки на цепь при распиле.

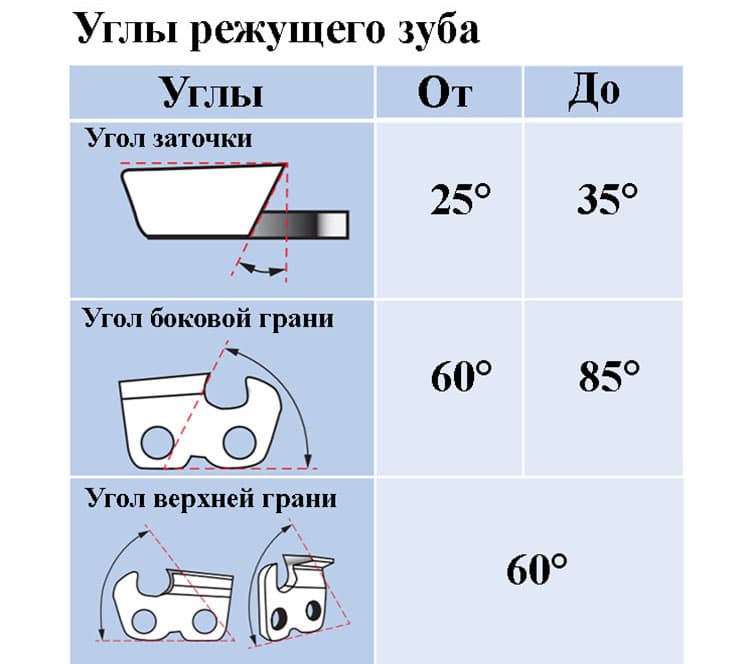

Таблица углов
Углы заточки пильных цепей представлены в таблице ниже. По таблице даже можно понять какой напильник потребуется для заточки конкретной цепи.
Таблица углов заточки для всех видов пильных цепей, а также глубины резания. Для увеличения нажмите на фото.
Отрицательные последствия работы с неисправной гарнитурой
Необходимость наточить режущие кромки пильной цепи становится явной при наличии основных признаков неэффективной работы инструмента. Это:
- повышенная вибрация и затрудненный заход гарнитуры в каждый новый пропил;
- существенное снижение производительности распиловочных работ;
- запах перегретой древесины;
- мелкая структура опилок.
Даже при эффективной работе аварийного тормоза и ловителя оборванной цепи, работа пилой с тупой цепью чревата риском получения травмы. Повышенные нагрузки на двигатель и кинематику бензопилы отрицательно сказывается на продолжительности срока службы инструмента в целом.
Способы переточки
Существует несколько приспособлений для заточки цепей бензопил. При выборе инструмента для проведения работ нужно учитывать особенности работы с ним.

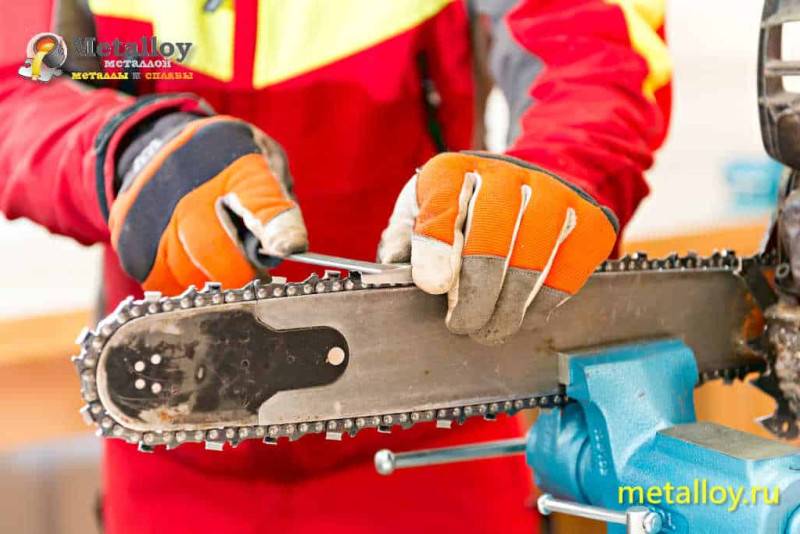

Напильником
Популярный инструмент для заточки, который не требует дополнительных вложений. Для проведения работ необходимо подготовить:
- ограничитель глубины;
- крючок для снятия металлических опилок;
- плоский и круглый напильник.
Правила переточки:
- Зажать цепь в тисках, чтобы оснастка была неподвижной.
- Убрать все мешающие предметы с рабочего стола.
- Очистить режущие кромки от подтеков масла, грязи, опилок. Обезжирить их бензином или спиртом.
- Выполнять движения плавно, в одну сторону.
Важно выполнять одинаковое количество движений по каждому зубу, чтобы процесс точения проходил равномерно. Переточка напильником
Переточка напильником
Болгаркой
Далеко не каждый новичок знает, как заточить цепь бензопилы болгаркой, поскольку при работе с электроинструментом нужно иметь практический опыт, чтобы не повредить зубья
Важно уметь выбирать насадку для заточки (диск)
Существует два способа использования болгарки при работе:
Не снимать оснастку с пилы
Важно удерживать один и тот же угол при работе с разными зубьями. Пила должна быть закреплена неподвижно.
Второй способ подразумевает под собой закрепление болгарки в тисках
Мастер должен снять оснастку с пилы, подносить по отдельности режущие кромки к вращающемуся кругу электроинструмента.
При работе с болгаркой нужно надевать защитные очки, перчатки.

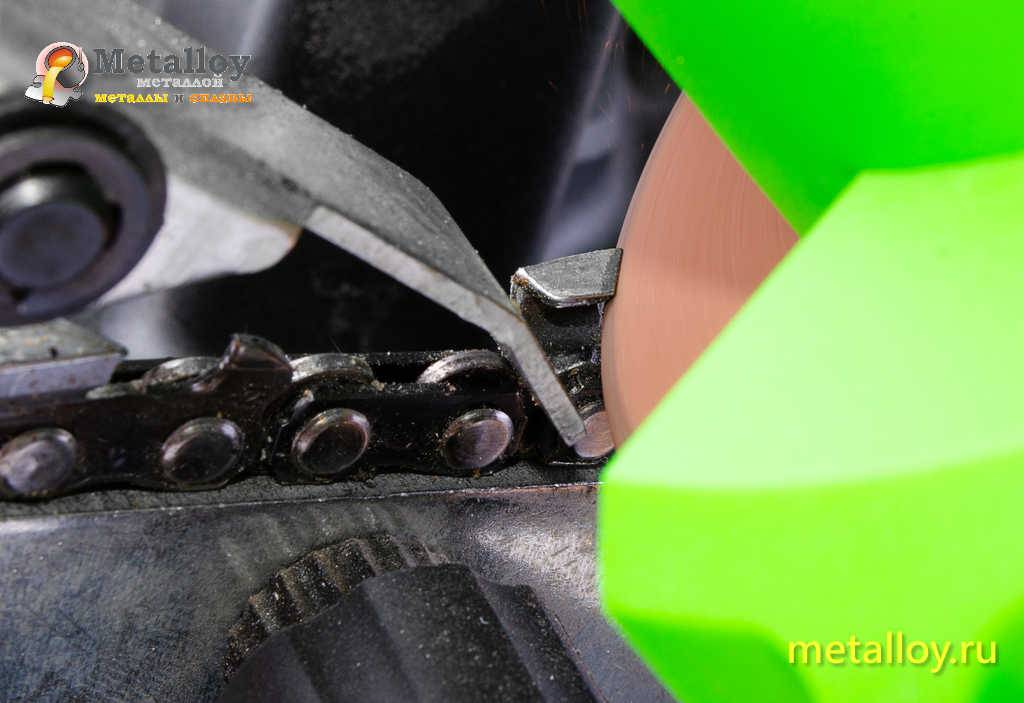

Ручным станком
Новую оснастку можно перетачивать используя ручные инструменты. Если зубцы сточились сильно, нужно использовать специальный станок. Устройство для заточки цепей бензопил может быть ручным или электрическим. Пошаговая инструкция выполнения работ:
- Выставить натяжку оснастки с помощью регулировочного винта.
- Расположить ее под требуемым углом к абразивному камню.
Заточной станок может выполнять синхронную переточку зубьев или выбирать их через один.
Переточка на станке
Пошаговая инструкция
Поэтапная инструкция поможет грамотно заточить цепь.
- Бензопилу надежно фиксируют на ровной устойчивой поверхности. Это поможет получить правильные углы и обезопасить себя. Подойдет стол, пень, дерево.
- Цепь ровно натягивают по направляющей без провисания. Оттягивают вниз рукой и отпускают. Она должна отпружинить и возвратиться в желоб шины.
- Включают тормоз, шину прочно зажимают в струбцине или тисках.
- Помечают первичное звено, к примеру, маркером. Оптимальное место расположения — середина. Некоторые производители помечают его при изготовлении.
- Затачивание делают «от себя», параллельно отметке — риске, которая есть на всех зубьях. Косая риска – это указатель угла заточки. Усилия и число движений должны быть равномерными на каждом зубце. Оптимальное число движений — три.
- Высота фиксатора корректируется посредством калибра и плоского напильника.
- Для безопасности корректировку последующих звеньев проводят при включенном тормозе.
- После правки одной стороны приступают к заточке другой. Для этого пила переворачивают на 180 градусов.
- Проверить остроту можно, проведя по кромкам большим пальцем.
Плоский напильник используют в запущенных случаях. Им затачивают направляющий ограничитель, когда зуб затупился и недостаточно захватывает дерево.
Начинать обучение желательно новым напильником. Если цепочка новая или не очень сточенная, то закаленный верх зубцов очень крепкий, и старый инструмент его не возьмет. Также новым напильником нужно пользоваться, если при пилении попадались стеклянные или металлические предметы, камни, твердая почва, щебенка. В этом случае придется проходить несколько кругов.
Важный совет! Опытные пильщики советуют не смотреть на цепь, как на огромное скопище зубцов и звеньев. Это пугает, сбивает с толку, рождает неуверенность, что вы с этим количеством элементов никогда не справитесь. Нужно сосредоточиться на одном зубе, а затем повторять аналогичные действия с последующими.
Этапы работ при ручной заточке в домашних условиях
Наточить цепи в домашних условиях можно, используя специальный круглый напильник с державкой. Для этого соблюдают следующие этапы проведения операции:
- Шину с цепью фиксируют при помощи тисков таким образом, чтобы ее верхняя линия находилась в горизонтальном положении.
- Берут за точку отсчета наиболее короткий зуб и отмечают его маркером или нитроэмалью.
- Тело напильника круглого заводят под главную режущую кромку, прижимая его к углу по всей линии и одновременно придавливая державку к поверхности зуба. Благодаря державке круглый напильник автоматически примет нужное положение, выступая по отношению верхней плоскости зуба бензопилы.
- Уверенными ровными движениями от себя, не меняя угла подачи, два или три раза проводят напильником по скошенной поверхности верхней режущей кромки.
- Вращают напильник по своей оси, чтобы не произошла выработка абразивной поверхности, и повторяют операцию так до тех пор, пока зуб не заострится.
- После этого при помощи шаблона для заточки цепи проверяют высоту ограничителя и, если нужно, стачивают его плоским напильником.
- Далее через один зуб повторяют весь цикл операций, пока не дойдут до первоначально отмеченного зуба.
- Переворачивают шину противоположной стороной и затачивают через один все остальные зубья бензопилы.
Виды напильников и советы по выбору
Как уже стало понятным, подбирать напильник для заточки зубьев цепи бензопилы нужно круглого диаметра и плоский. Многие производители моторизованного инструмента этой специфики для удобства потребителей попутно выпускают заточные наборы, где такие напильники уже присутствуют в комплекте
Но здесь тоже важно не ошибиться: для конкретной цепи нужен напильник подходящего диаметра. Величина его определяется исходя из шага зубьев цепи
Следуя правилам, прежде чем выбрать напильники для заточки цепи бензопилы, по маркировке цепи определяют ее точный шаг. Далее придерживаются рекомендаций:
| Величина шага | Диаметр напильника, мм |
| 0,25 | 2х2 |
| 0,325 | 2х2,4 |
| 0,375 | 2х2,6 |
| 0,404 | 2х2,75 |
Бывают пильные цепи, где уместно применять круглые напильники с диаметром поперечного сечения, равным 2х1.6 миллиметра.
Профессиональная заточка цепи на ручном станке: пошаговая инструкция
Если вы основательно решили подойти к натачиванию режущей оснастки своего инструмента, и приобрести специальный ручной станок, фото которого представлено ниже, тогда вам понадобится помощь в том, как им правильно пользоваться.
Такие станки отличаются возможностью выполнения максимально-точной и качественной заточки. Особенно это актуально для новичков. Как наточить цепь бензопилы на ручном станке, рассмотрим с пошаговым описанием:
Для начала станок крепится к краю стола. Как вы понимаете, такой метод также не подходит для использования в полевых условиях.
После сборки станка, необходимо зафиксировать оснастку в специальной канавке тисков, и зафиксировать ее зажимом в виде рычага.
Теперь подбираем соответствующего диаметра напильник, и устанавливаем его в специальный зажим подвижной части станка.
Винтом (показан на фото ниже) выбирается горизонтальный угол заточки.
Выставляется вертикальный угол заточки, который регулируется соответствующим винтом на станке.
Еще одним винтом выставляется высота расположения напильника. Не забываем, что напильник должен возвышаться над верхней кромкой резца на 1/5.
Теперь можно осуществлять процесс заточки. Для этого находим зуб, который станет самым коротким после заточки (на него будут равняться остальные). Ведь увеличить его относительно других невозможно, а сделать другие зубья такими, как этот, вполне под силу, и особенно, при использовании такого оборудования.
Совершаем заточку, двигая напильником вперед с одновременным снятием стружки. В обратном направлении напильник перемещается на холостом ходу, то есть, без нажима.
После того, как первый зуб будет заточен до идеального состояния, мы будем считать его эталонным, и по нему будут затачиваться остальные звенья
Важно отметить, что при дальнейшей заточке нельзя изменять настройки станка.
При помощи указанного ниже на фото стопора с его регулировочным винтом осуществляется настройка величины упора в зуб, который подлежит заточке.
На фото ниже показан ролик с упирающейся в него поперечиной. Это индикатор, благодаря которому происходит приведение размеров всех зубьев к значениям первого эталонного звена.
Аналогичным образом осуществляется заточка всех звеньев с другой части, только для этого необходимо переместить напильник на противоположную сторону.
После окончания процедуры, понадобится отрегулировать глубину пропила
Для начала ее необходимо измерить, воспользовавшись щупами. Ее значение должно быть относительно верхней части режущего зуба в пределах 0,5-0,7 мм или среднее значение 0,65 мм. Если значение меньше указанной нормы, тогда приступаем к стачиванию зуба, отвечающего за глубину реза.
В конструкции станка предусмотрена возможность закрепления треугольного или плоского напильника, с помощью которого и снимается верхний слой металла со звена, отвечающего за глубину реза.
Ниже на фото показан винт, которым выставляется значение глубины пропила, которое необходимо в итоге достичь.
На этом процесс заточки режущей оснастки инструмента на специальном ручном станке завершен. На основании представленной инструкции можно сделать соответствующий вывод. При использовании такого оснащения, можно добиться максимальной точности не только заточки, но и получения зубьев одинакового размера, что положительно влияет на весь процесс пиления бензопилой. Добиться таких результатов невозможно ни при использовании электрических станков, ни при применении метода ручной заточки без дополнительных приспособлений.
