Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор. Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта. Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда. Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно. Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
Снимаем тягу газа (дроссельной заслонки) карбюратора.
Отсоединяем трос от рычага управления
Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

Откручиваем винт.
Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
Под мембраной должно быть все чисто
На мембране также не должно быть грязи
Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта
Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Угол опережения зажигания

Механическое устройство и заводская установка магнето обеспечивают совпадение времени разряда свечи с оптимальным положением движущегося поршня. Для четырехтактных бензиновых двигателей проскок искры должен происходить еще до прихода поршня в верхнюю мертвую точку — это объясняется тем, что процесс полного возгорания топливовоздушной смеси занимает определенное время. Скорость движения деталей двигателя сопоставима со скоростью воспламенения топлива, поэтому поршень с момента проскока искры до момента создания горящими газами экстремально высокого давления успевает пройти некоторый путь.

Для каждого двигателя существует угол опережения зажигания. Он равен выраженному в градусах повороту кривошипа с момента пробоя в межэлектродном пространстве свечи зажигания до момента, когда поршень окажется в верхней мертвой точке. Этот показатель зависит от многих параметров, включая конструктивные особенности двигателя и свойства топливной смеси.

На практике при массовом изготовлении двигателя на заводе индивидуальная регулировка зажигания каждого изделия не производится, а выставляются соответствующие метки на вращающихся деталях, которые должны быть совмещены при монтаже.

не заводится двигатель;
мотор работает, но с заметными перебоями;
наблюдается снижение мощности инструмента.

В этих случаях не следует торопиться обращаться в сервисный центр. Попробуйте сначала отрегулировать зажигание самостоятельно.

Неисправности карбюратора

Если вами была приобретена бензопила «Штиль 180», неисправности и ремонт карбюратора вы сами можете обнаружить и осуществить. Если инструмент перестал заводиться, стал глохнуть и не в состоянии поддерживать мощность, а также не удерживает холостые обороты, то причиной поломок может выступить карбюратор. В процессе эксплуатации он довольно часто оказывается засорен грязью, пылью или опилками. Устранить проблему можно методом его чистки.

Неисправности карбюратора бензопилы «Штиль 180» решаются после подготовки некоторых инструментов, среди них:

кисть;
головка на 8;
крестовая отвертка;
бензин.

Кистью можно будет очистить пыль и грязь. Затем следует снять крышку и фильтр. Две гайки воздушного фильтра откручиваются, что позволит снять корпус воздухосборника. Теперь вы сможете увидеть карбюратор. Опустив заслонку вниз, необходимо снять рычаг акселератора.

Для того чтобы сдвинуть карбюратор с места, необходимо снять рычаг подсоса и закрыть его. Теперь следует снять провод остановки двигателя и потянуть его на себя. Пластиковый рычаг снимается, на него фиксируется провод. Карбюратор на этом этапе можно будет освободить и вынуть для прочистки. Лучше всего использовать для этого компрессор, однако если его нет в наличии, промывку можно осуществить и чистым бензином.

Рассматривая основные неисправности бензопилы «Штиль 180», вы должны знать, что не стоит забывать о топливном фильтре. Его снимают и продувают топливный шланг. Теперь можно всё собрать в обратном порядке. Если после сборки карбюратора инструмент всё равно плохо заводится, а глушитель вырабатывает дым, то была потеряна пружина под рычагом иглы. Из-за ее отсутствия игла не запирает подачу топлива. Вследствие этого свеча оказывается залита бензином. Для устранения данной проблемы необходимо отыскать пружину и установить ее на место.

Общие сведения о модели

Обычно производители техники стремятся к ее позиционированию в высоком статусе. Чем выше класс, тем дороже стоит продукт. Конечно, это относится преимущественно к малоизвестным компаниям, поскольку не всякий именитый изготовитель станет рисковать своей репутацией, вводя в заблуждение своих поклонников. Пример рассматриваемой бензопилы примечателен тем, что производитель даже занизил ее рыночную позицию. Дело в том, что пила «Штиль-250» оснащается высокопроизводительным двигателем на 2,3 кВт, современными функциями, характеризуется фирменной эргономикой и повышенной безопасностью. Каждый пункт подкрепляется конкретными системами, узлами, конструкционными дополнениями и механизмами. Казалось бы, сочетание перечисленных достоинств позволяет отнести пилу как минимум к полупрофессиональным. Но компания рекомендует ее для частных садоводов и дачников, которые могут использовать данную технику для заготовки дров, резки кустов и ветвей деревьев.

Эксплуатационные свойства

В разработке этой модели использован ценный опыт эксплуатации фирменных и однотипных разработок других брендов.

Возможности инструмента позволяют реализовать частичную или полную механизацию работ:

по расчистке территорий от небольших деревьев и высокорослых кустарников;
заготовке древесного топлива;
формированию крон растущих на участке деревьев;
строительству деревянных строений жилого и специального назначения.

Легкая, удобная и безопасная в применении пила Штиль 170 во всех отношениях положительно зарекомендовала себя в широком спектре работ разной сложности по созданию эксклюзивных элементов ландшафтного и архитектурного дизайна.

Технические характеристики бензопилы Stihl MS 250

Цепная пила Stihl в 250-ой заводской комплектации отличается улучшенными заводскими параметрами, позволяющими модели справляться с наиболее сложными бытовыми и строительными задачами.

Основные характеристики садового инструмента включают:

мощность ДВС – 2,3 кВт/3,1 л. с.;
скорость вращения цепи на холостых/максимальных оборотах – 2,800/10000 об/мин;
топливный резервуар – 470 мл;
рекомендуемая длина шины – 35–40 см;
шаг цепи – 3/8 «;
вес вместе с пильной гарнитурой – 4,7 кг.

При разработке бензопилы Stihl MS 250 производителю удалось добиться низкого уровня шума работающего двигателя. При его эксплуатации под максимальными нагрузками этот параметр садового инструмента составляет 105 дБ.

Устройство бензопилы Штиль 250

Эта профессиональная бензиновая пила – самый мощный инструмент из модельного ряда немецкого бренда Stihl. В ее фирменное устройство входит долговечный 1-цилиндровый 2-тактный гильзованный ДВС, объем цилиндра которого составляет 45,4 см3. Мотор выделяется низким расходом горючего, встроенной защитой от перегрева, а также повышенным крутящим моментом. Это позволяет двигателю успешно выдерживать длительные нагрузки при нерегулярном распиле бревен в продольном направлении.

В устройство модели включен компенсатор – отдельный элемент карбюратора, функция которого заключается в непрерывном поддержании требуемой мощности штатного двигателя. Сам карбюратор оснащен системой предварительного подогрева, позволяющей плавно запустить мотор перед эксплуатацией бензопилы при низких температурах.

Бензопила Штиль 250 оборудована фирменной антивибрационной системой, благодаря которой производителю удалось снизить передаваемые на рукоятки колебания мотора. Для подачи воздуха в карбюратор в комплектации садового инструмента предусмотрен быстросъемный фильтр, очистить который можно после снятия отдельной пластиковой накладки.

За безопасность в устройстве модели Stihl 250 отвечает цепной тормоз, разработанный по фирменной технологии QuickStop. Он моментально срабатывает при попадании цепи на проволоку или гвоздь, защищая оператора от обратного удара.

Настройка топливной системы

Тяговые характеристики и экономичность двигателя в значительной степени зависят от настройки карбюратора. Выставленные на заводе параметры усредненные, поэтому периодически нуждаются в корректировке.

Используя рекомендации прилагаемой инструкции, качественно отрегулировать карбюратор пользователь пилы может своими силами. В результате выполненной работы двигатель должен быстро набирать обороты и стабильно работать на холостом режиме.

Если силовой агрегат не заводится с 2-3 попыток или глохнет при резкой подаче газа, причина отказа кроется в использовании некондиционного топлива или засоренного жиклера карбюратора. В состав комплексного поиска неисправности входит проверка работы системы зажигания.

Видео: пила MS 260 в работе

Признаки некорректной работы карбюратора

Неправильная работа карбюратора может быть связана с засорением впускных отверстий и неправильной настройкой.

Признаки некорректной работы:

увеличен расход бензина, из выхлопного отверстия выходит густой белый дым;
двигатель работает с трудом, с характерным звуком;

мотор запускается и глохнет или совсем не запускается;
бензопила «стреляет» в карбюратор.

Всегда ли нужна регулировка

Прежде чем вмешиваться в заводские настройки карбюратора, убедитесь, что некорректная работа бензопилы связана именно с ним:

Сначала убедитесь, что в бачке нежелающей заводиться пилы есть топливная смесь и она поступает в карбюратор.

Если бак полный, проверьте бензопровод. Отсоедините трубку от карбюратора и проведите подкачку. Если все в порядке, бензин будет выплескиваться плевками в соответствии с нормами производителя.

Слабая подача свидетельствует о засорении канала или топливного фильтра. В этом случае достаточно провести прочистку топливной трубки и заменить фильтр.

Некорректная работа инструмента может быть связана с переполненным баком бензопилы. В этом случае под крышкой кратера будут видны подтеки. Если они есть, проверьте соединение топливной трубки с карбюратором. Она иногда выдавливается при закручивании крышки переполненного бачка. Двигатель может не заводиться по этой причине.

Причиной плохой работы бензопилы может стать качество масляно-бензиновой смеси. Если не слить остатки и оставить инструмент на хранение более 2 недель, в баке начнут происходить процессы смолообразования и полимеризации компонентов. Это может стать причиной образования нагара на поршне, кольцах и гильзе цилиндра. Поэтому всегда готовьте смесь непосредственно перед работой в необходимом количестве.

Если с качеством топлива все в порядке, двигатель бензопилы может не заводиться, от засорения топливного и воздушного фильтров:

Для диагностики топливного фильтра отсоедините канал подачи бензина от карбюратора и произведите подкачку топлива. При слабом давлении или его отсутствии в патрубке следует отсоединить фильтр.

Перед этим освободите бачок от смеси и извлеките сам фильтрующий элемент. Забитый сменный картридж можно почистить, но лучше всего сменить его на новый. При работе инструментом в пыльных условиях, очистку стоит производить регулярно.

Извлечение воздушного фильтра производите осторожно, чтобы накопившаяся в процессе эксплуатации пыль на его поверхности не попала в карбюратор: это может потребовать дорогостоящего ремонта. После отсоединения картриджа тщательно очистите его от скопившейся грязи и промойте с добавлением моющего средства

Затем просушите и аккуратно поставьте его на место

После отсоединения картриджа тщательно очистите его от скопившейся грязи и промойте с добавлением моющего средства. Затем просушите и аккуратно поставьте его на место.

Алгоритм замены поршневой бензопилы

Если настало время замены ЦПГ бензопилы необходимо знать, что для каждой конкретной модели существует индивидуальный алгоритм действий. Для облегчения работ по разборке/сборке необходимо подготовить свечной ключ, большую плоскую отвертку, молоток, компрессор для очистки деталей агрегата, набор рожковых и торцовых ключей. Вне зависимости от производителя и конструктивных особенностей модели перед тем как снять цилиндр бензопилы необходимо произвести следующие работы:

Демонтаж верхней защитной крышки;
Выкручивание свечи зажигания;
Снятие боковой крышки;
С помощью большой плоской отвертки убираются стопора с амортизаторов;
В канал свечи помещаем шнурок для фиксации коленчатого вала и откручиваем сцепление и гайку маховика;
Демонтаж ведущей звездочки цепи;
Убираем карбюратор с воздушным фильтром;

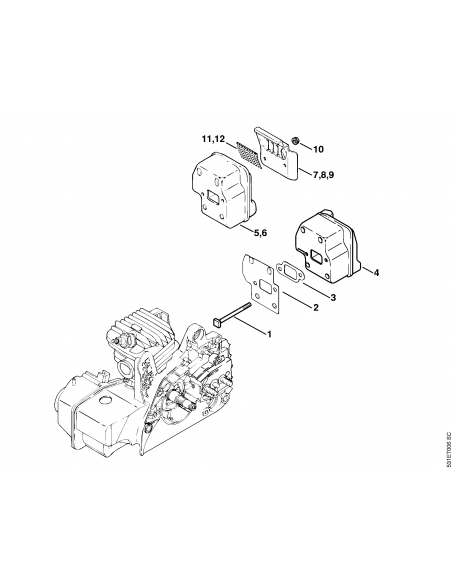

Снимаем модуль зажигания и выхлопную систему.

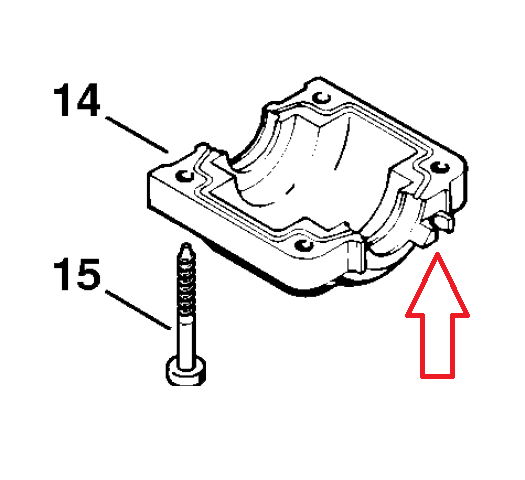

После изъятия из основания силового агрегата откручиваем поддон и вынимаем коленчатый вал с поршнем из цилиндра. С помощью слесарного пинцета или отвертки демонтируем стопоры поршневого пальца.

Герметик для фиксации поддона бензопилы

Перед началом сборки необходимо сжатым воздухом, ветошью и другими средствами очистить детали и узлы агрегата от грязи, остатков опилок, пыли. Первый этап замены поршневой бензопилы заключается в установки на коленчатый вал поршня. Фиксируем его на шатуне стальным пальцем, входящим в комплект поставки ЦПГ. С целью недопущения произвольного выпадения стопорных колец рекомендуется устанавливать их разрезом вниз. Далее монтируем компрессионные кольца на поршень, но ввиду их хрупкости и ломкости к этой операции нужно подойти максимально внимательно. Для недопущения образования царапин перед установкой поршневой в цилиндр нужно смазать поршень маслом. Перед установкой картера (поддона) потребуется обезжирить его монтажную поверхность и нанести слой термостойкого герметика. Сборку бензопилы производим в обратном описанному выше алгоритму.

Зачастую замена поршня бензопилы, коленчатого вала и компрессионных колец решает проблемы с холостым ходом и с проблематичным запуском ДВС.

Триммер для дачи

Замена Поршневой Группы Штиль 180

Как поменять поршневую на бензопиле штиль 180

Главные неисправности бензопилы Stihl ms 180 связаны с поршневой группой. Разглядим, главные предпосылки, по которым поршневую нужно поменять. Дадим описание поршневой и метод её подмены.

ВАЖНО. Опытный электрик слил в сеть секрет, как платить за электроэнергию вдвое меньше, легальный способ

Почему на поршне три кольца?

Два верхних кольца, установленные в канавках поршня, необходимы для поддержания сжатия. На рисунке эти элементы обозначены цифрами «1» и «2». А нижнее кольцо, обозначенное «3», представляет собой масляный скребок:

Менее 3 колец на поршне, не используются в 4-х тактных двигателях внутреннего сгорания

Когда двигатель работает, детали нагреваются, металл расширяется от тепла, и размер всех зазоров уменьшается. Если зазор между концами кольца меньше рекомендованного производителем, то после нагрева такое кольцо царапает стенки цилиндра. Измерения должны проводиться без нагрева детали, а само кольцо должно быть помещено в цилиндр:

Зазор не может быть измерен без доступа к блоку цилиндров.

Используйте специальные щупы (полоски), чтобы определить размер зазора. Обычно рекомендуемые значения находятся в следующих диапазонах: 0,2-0,5 мм. Тем не менее, обязательно ознакомьтесь с документацией!

Инструкция для китайской

Наглядный пример как правильно собрать бензопилу, какие для этого нужны инструменты и последовательность порядка сборки.

Бензопила отработала несколько часов и сломалась. Что делать? Демонстрация замены поршневой группы на бензопилу Sterm (производство Китай). Диаметр поршня 43 мм и 45мм.

У каждого владельца карбюратора должны быть необходимые инструменты для осуществления регулировки данной системы. Есть три регулировочных винта, которые располагаются на корпусе устройства. Они имеют собственные маркировки:

L — винт для коррекции низких оборотов.
H — винт для регулировки высоких оборотов.
T — осуществляет регуляцию холостого хода, в большинстве случаев применяется для экспериментов.

Читайте:

Воздушный фильтр бензопилы

Перед регулировкой карбюратора нужно подготовить устройство:

Прогревается двигатель, то есть запускается примерно за 10 минут перед ремонтом, а выключается при начале работы (см. как завести бензопилу).
Проверяется и промывается воздушный фильтр.
Останавливается цепь с помощью поворота винта T до упора (см. масло для цепи).

Для осуществления безопасного ремонта нужно подготовить ровную поверхность, где можно аккуратно расположить устройство, а цепь отвернуть в противоположную сторону. Нужен тахометр. По нему определяется наличие нарушения в работе карбюратора. При оборотах винтов звук должен быть идеальным и абсолютно ровным. Если замечаются визжащие нотки, значит смесь перенасыщена.

Регулировка карбюратора разделяется на два основных этапа. Первый называется базовым. Правильная регулировка карбюратора бензопилы 180, 250, 260 и всех моделей цепной пилы stihl своими руками. Он производится при включенном двигателе. Второй выполняется тогда, когда двигатель прогрет.

Чтобы правильно выполнить настройку карбюратора китайской бензопилы, необходимо сначала запомнить заводские настройки устройства, затем включить двигатель. В последствии придется оставить его работать в течении нескольких часов, чтобы точно выставлять собственные параметры. Иногда работы выполняются разу после десятиминутного функционирования двигателя, однако многие модели китайского производства требуют особенного обращения.

Сейчас читают: Цепь для бензопилы: как выбрать лучшую

Китайская модель бензопилы

Порядок регулировки:

Мероприятия начинаются в режиме холостого хода. С помощью регулировочных винтов нужно добиться планомерного набора оборотов двигателем, поэтому следует сначала дать ему поработать на малых оборотах. Отклонением от нормы является перемещение цепи по шине. В этом случае нужно отрегулировать крайними винтами оптимальное положение для того, чтобы цепь оставалась неподвижной.
Осуществляется переход на обороты средней скорости. Иногда двигатель при этом задымляется. Этот дефект можно устранить, если закрутить винт для подачи более бедной топливной смеси.

В этом случае дым исчезнет, но увеличится скорость оборотов двигателя. Нужно регулировать настройки до достижения того уровня, когда при нажатии на дроссель двигатель плавно набирает обороты, не слышны резкие рывки или перебои.

Осуществляется проверка двигателя устройства. Бензопилу переводят на минимальные обороты, а затем осуществляется стремительное нажатие на рычаг. При максимальном нажатии его выдерживают в течении 3 секунд. Если есть нарушения в работе двигателя, нужно постепенно ослаблять винт до достижения оптимального положения.
Бензопила должна поработать несколько часов в реальных условиях. Нужно заниматься распилом древесины, а затем выполнить осмотр всех элементов, задействованных в данном мероприятии. Если есть отклонения, их нужно исправить, пользуясь регулировочными приспособлениями. Когда все дефекты устранены и установлены оптимальные настройки для подачи правильно концентрированного топлива, можно считать процесс настройки устройства завершенным.

Про Штиль 250

Пила Штиль 250 прекрасно сбалансирована и совмещает в себе такие качества, как высокую мощность и в то же время небольшой вес и удобство в эксплуатации. Мощность позволяет устанавливать на данную модель шины большего размера, а значит распиливать более толстые стволы деревьев, что повышает производительность. Вес влияет на комфорт при работе инструментом длительное время. Небольшие габариты позволяют работать пилой в местах, ограниченных по площади или же в густых зарослях. Данной пилой удобно проводить очистку поваленного дерева от веток или выпиливать мелкую поросль.

Пила Штиль 250 сконструирована с применением самых современных разработок немецких инженеров, о которых мы расскажем чуть позже.

Конечно, силовой агрегат бензопилы Штиль МS 250 не может сравниться по мощности с двигателем профессиональной модели, но он тоже способен на многое. Разница с бытовой бензопилой ощущается, как только начинаешь делать первый рез. При желании покупатели могут приобрести более богатую комплектацию Штиль 250, в которой он дополнительно оснащен приспособлениями повышающими комфорт использования пилы.

Замена поршневой группы бензопилы Stihl MS-250 (250c)
