Технические характеристики
По своим техническим чертам 361 Штиль резко отличается в наилучшую сторону из линейки ей схожих. Мощнейший движок объемом 59 см³ развивает усилие до 4,6 л.с. (3,4 кВт). При всем этом вес изделия всего только 5,6/5,8 кг. (5,8 выполнение с подогревом ручки). Зажигание – электрическое. Используемое горючее – смесь бензина АИ-92 с маслом STIHL HP Ultra. Можно использовать готовую смесь STIHL MotoMix. На 1литр бензина берется 20 мл масла, другими словами выдерживается соотношение 1:50. Смазка цепи автоматическая. Масляный насос врубается только при передвигающейся цепи. Объем масляного бака 0,325 л., топливного – 0,685. На пилу можно устанавливать пильные цепи от 37 до 50 см. Ширина паза на шине 1,6 мм. Уровень вибрации бензопилы во время работы пониженный. 361 Штиль оборудован инерционным тормозом пильной цепи. Более тщательно свойства приводятся в «Инструкции по эксплуатации».
Неисправности в системе смазки и их устранение
Ремонт бензопилы требуется и в случае, если есть проблемы с системой смазки. Чаще всего они заключаются в отсутствии подачи масла к цепи, о чем свидетельствует явная сухость последней, или в подтекании масла.
Смазочная жидкость либо плохо, либо совсем не поступает к цепи, как правило, по причине засорения или полной забитости подводящих масляных каналов. Чтобы выявить места перекрытия тока масла, необходимо внимательно осмотреть масляный шланг и точки его соединений. Кроме того, следует обязательно почистить масляный фильтр.
Если масло подтекает, то это говорит о нарушении герметичности масляных каналов или шланга. Как правило, это происходит из-за механических повреждений. Чаще всего негодный шланг удаляют, а на его место ставят новый. Но иногда применяют менее радикальный способ, обрабатывая поврежденный шланг соответствующим герметиком.
Таким образом, ремонт бензопилы Штиль благодаря относительной простоте ее конструкции и принципиальной схожести ее силового агрегата со многими другими двигателями внутреннего сгорания можно осуществить собственными силами. Причем сделать это можно в обычных домашних условиях, не прибегая к помощи специалистов-ремонтников.
Ремонт бензопилы
Инструкция по эксплуатации Штиль 361 запрещает производить ремонт инструмента самостоятельно. Более того, даже простое обслуживание она рекомендует делать в специализированных сервисах. Тем не менее возникают моменты, когда бензопилу нужно восстановить срочно, а ремонтная мастерская находится далеко.
Сложные ремонты Штиль 361 в домашних условиях не делаются, а простые, в случае необходимости, выполнить можно. В основном они связаны с заменой узлов и деталей пильной гарнитуры. В основе алгоритма ремонта лежит замена неисправной детали новой. Таким образом меняются шина, звездочка, сцепление и маховик. Как это делается – подробно представлено на видео.
Выполняя ремонт Stihl MS 361 самостоятельно легко окончательно испортить пилу. Восстановление может выражаться такой цифрой, что легче будет купить новую. Поэтому ремонтировать инструмент нужно в специализированной мастерской.
Где находится номер
Номер на бензопиле Stihl MS 361 позволяет легко отличить оригинал от подделки. Его расположение в трех местах – на корпусе в районе глушителя над зубчатым упором (выштампован), под глушителем (на наклейке) и на упаковочной коробке бензопилы (наклейка). Если во всех трех местах номера совпадают, значит о подделке не может быть и речи. Дополнительно на самом глушителе выбит его заводской номер и логотип изготовителя.
Профессиональная бензопила Штиль 361 обладает рядом преимуществ, которые повышают удобства и безопасность в работе. По своим техническим характеристикам она полностью соответствует своему классу. Долговечная и высококачественная в то же время обладает хорошей ремонтоспособностю. Легкая в обслуживании. Нашла широкое применение во всех сферах, связанных с лесопилением.
Устройство и принцип работы
Карбюратор бензопилы Stihl MS 361 состоит из 42 деталей, включая прокладки и винты крепления. Основные узлы:
- корпус с каналами подачи воздуха и топлива, накопительной камерой;
- диффузор;
- жиклеры;
- воздушная и дроссельная заслонки;
- мембрана;
- насос ручной подкачки топлива (праймер).
Топливо из бензобака поступает в карбюратор, там распыляется, смешивается с воздухом, образованная топливно-воздушной смесь подается в камеру сгорания. Смесь с повышенным содержанием бензина называется обогащенной. Если воздуха больше, а воздуха меньше, смесь становится обедненной. Состав смеси корректируется регулировочными винтами. Карбюратор считается сложным устройством, потому что обеспечивает работу ДВС в трех разных режимах – холодного запуска, холостого хода и на максимальных оборотах.
После запуска в камере сгорания при работе ДВС образуется разрежение, в которое топливно-воздушная смесь засасывается автоматически.
На холостых оборотах дроссельная заслонка закрыта, поступление смеси ограничено.
При нажатии ручки газа дроссельная заслонка приоткрывается, увеличивается подача смеси и обороты ДВС.
Накопительную емкость по привычке иногда называют «поплавковой камерой», хотя в мембранных карбюраторах поплавка нет.
В положении «газ на всю» дроссельная и воздушная заслонка открыты полностью. Поступление бензина в этом режиме регулируется только калиброванным отверстием в жиклере высоких оборотов. Регулировочный винт Н при настройке может уменьшить или увеличить проток бензина через это отверстие. Винты L и LA регулируют холостые и малые обороты.
Внешний вид карбюратора бензопилы Штиль МС 361
Неисправности цилиндропоршневой группы бензопилы
Иногда двигатель инструмента не пускается или работает с явными перебоями и без достижения номинальной и максимальной мощности по причине неисправности цилиндропоршневой группы. В этом случае ремонт бензопилы своими руками производится в такой последовательности.
На головке цилиндра отворачиваются 4 болта, после чего цилиндр извлекается из блока. Тщательно проверяется поршень на присутствие сколов, царапин, задиров. Их наличие недопустимо и влечет за собой замену поршня. Вместе с тем не должно быть малейших механических повреждений и на самом цилиндре. Его можно либо отремонтировать посредством расточки зеркала под ремонтный размер поршня, либо заменить новым в сборе с поршнем.
Большое значение для обеспечения оптимального давления в камере сгорания имеет отсутствие признаков износа корпуса поршня и поршневых колец. От этого во многом зависит нормальное функционирование двигателя бензопилы.

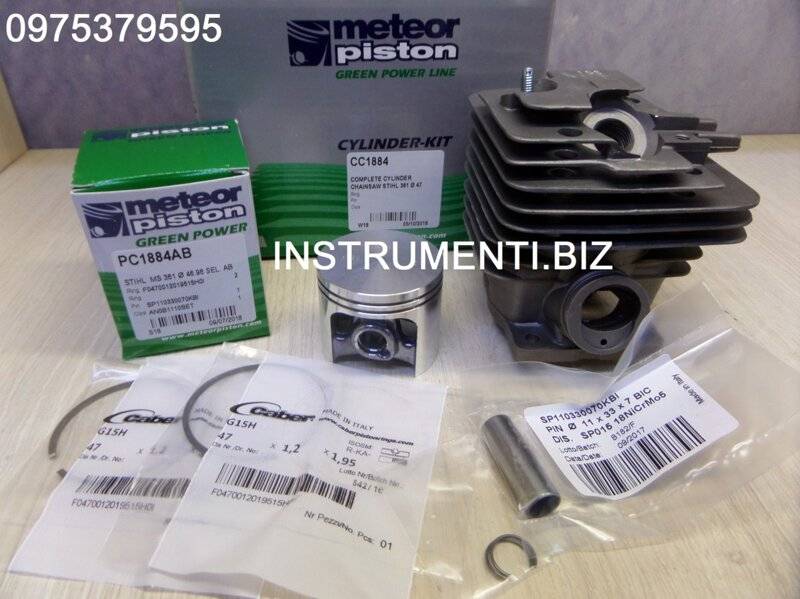

Выяснить степень изношенности деталей можно только после извлечения поршневой группы из мотора. Сами кольца должны достаточно плотно и при этом свободно сидеть на поршне. В наличии или отсутствии износа поршня и колец можно удостовериться экспериментальным путем. Для этого следует поршень, вставленный в цилиндр, немного раскачать в разные стороны. Слишком свободный ход поршня, скорее всего, свидетельствует о его износе.
Для устранения указанного дефекта либо производят расточку цилиндра и установку ремонтных деталей, либо меняют весь комплект ЦПГ. В противном случае бензопила требуемую мощность развивать не будет.
Регулировка карбюратора бензопилы Stihl MS 361 своими руками
Три регулировочных винта предназначены в основном для заводской регулировки. После сборки карбюратора и пилы, настраиваются каждый из них поочередно, на специальных стендах, с учетом особенностей каждой бензопилы Stihl MS 361. Винты надежно зафиксированы и в процессе эксплуатации и самопроизвольно не раскручиваются. Регулировка требуется редко. А именно:
- При критическом износе поршневой системы, когда степень сжатия (компрессия) сильно изменилась.
- При замене поршневой системы, когда бензопила работает не так, как во время заводской настройки.
- При работе в горах, где из-за низкого атмосферного давления двигателю не хватает кислорода, и требуется увеличить подачу воздуха (обеднить смесь).
В прочих случаях чаще всего требуется регулировка холостых оборотов, если двигатель в этом режиме глохнет.
Необходимые инструменты
Особенность бензопилы Stihl MS 361 – легкий доступ к карбюратору. Достаточно снять крышку и воздухоочиститель. Поэтому для регулировки не нужен никакой инструмент, кроме отвертки. Для профессиональной регулировки потребуется тахометр. Он покажет число холостых и максимальных оборотов. Правильная регулировка должна обеспечить 2500 об/мин на холостых и 10 000 об/мин на максимальных оборотах.
При отсутствии тахометра максимальные обороты определяют на слух. Холостые – в двух границах: бензопила не должна глохнуть, когда холостые обороты малы, цепь не должна двигаться, когда обороты слишком велики.
Тахометр позволяет более точно отрегулировать максимальные и минимальные обороты бензопилы
Пошаговый алгоритм регулировки
Перед регулировкой нужно убедиться, что воздушный фильтр чист. Если он забит, может не хватать воздуха для полного сгорания топливной смеси. Поэтому двигатель работает некорректно. Возможно, регулировка не требуется, а нужно почистить или сменить фильтр.
Фильтр снимают и пробуют, как работает двигатель без него. Если хорошо, то проблема в фильтре.
Также проверяется наличие нагара в решетке искрогасителя и глушителе. Если выход выхлопных газов затруднен, двигатель также работает некорректно и проблема не в настройке карбюратора.
Стандартная регулировка
Производитель бензопилы Stihl MS 361 в Руководстве по эксплуатации (стр.37) рекомендует следующий алгоритм регулировки карбюратора:
- Регулировочный болт высоких оборотов H вращать по часовой стрелке до упора, но не более чем на 3/4 оборота.
- Регулировочный болт холостого хода L закрутить по часовой стрелке до упора. Затем вывернуть против часовой стрелки на 1/4 оборота.
- Двигатель завести и прогреть в течении 7-10 мин.
- Дальше холостой ход корректируется регулировкой упорного винта LA при работающем двигателе. Его вкручивают по часовой стрелке, увеличивая холостые обороты, пока цепь не начнет двигаться. Затем винт LA откручивают назад на 1/2 оборота.
- Если при регулировке винтом LA не удается правильно отрегулировать холостые обороты (двигатель глохнет или цепь крутится), их корректируют винтом L. Его откручивают на 1/4 оборота. Затем продолжают регулировку винтом LA, откручивая его против часовой стрелки, пока цепь не остановится. Затем в том же направлении ещё примерно на 1/2 оборота. Но так, чтобы двигатель не глох на холостых оборотах.
Кроме рекомендаций производителя, есть практические моменты регулировки карбюратора.
Регулировочные винты карбюратора бензопилы Штиль МС 361
Нюансы, которые нужно знать
При поворотах любого винта меняется заводская настройка
Поэтому крайне важно запоминать или записывать количество оборотов, на которые изменилось положение винтов при регулировке. Например, если винт закручивается до упора, его нужно закручивать, обязательно считая обороты
Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной.
Регулировку высоких оборотов проще всего проводить при работающем двигателе. Винт Н поворачивают маленькими шагами на 1/4 – 1/2 оборота в ту или другую сторону. Нажатием ручки газа пробуют, как реагирует двигатель на изменение настройки. Изменения в оборотах определяют на слух или с помощью тахометра.
После корректировки высоких оборотов чаще всего требуется поправить регулировку холостого хода.
Познавательное видео
Автор видео показывает пример оригинальных карбюраторов китайского производства, которые используются на бензопилах Stihl MS 361 – Zam. Проводит его сравнение с немецким карбюратором Walbro. Также приводит пример подделки карбюратора. Видео очень полезное, рекомендуется к просмотру как новичкам, так и опытным. Думали проблема в карбюраторе, а оказалось он тут совсем не при делах, все гораздо серьезнее.
Особенности устройства бензопилы Штиль 361
В отличие от стандартного выполнения на бензопиле имеются дополнительные конструктивные решения, делающие ее более комфортной и неопасной в работе.
Обогрев карбюратора очень комфортная функция, в особенности в прохладное время года. Позволяет бензопиле повсевременно работать с наибольшей мощностью и исключает его оледенение.
Клапан декомпрессии упрощает пуск мотора и делает его остановку более плавной, безударной.
РАЗБОРКА БЕНЗОПИЛЫ ШТИЛЬ мс 361( часть 1)
Разборка и ремонт бензопилы штиль Устранение подтекания масла.Демонтаж сцепления Полный обзор при помощ.
Не заводится Stihl ms 361.Ремонт карбюратора.Регулировка карбюратора
Запчасти Ремонт бензопилы Stihl ms 361.Регулировка карбюратора.
Регулируемый масляный насос Штиль 361 позволяет экономно расходовать масло в зависимости от породы распиливаемой древесины. Кроме этой функции работа осуществляется в автоматическом режиме. Масло подается на цепь только во время пиления.
Некоторые модификации бензопилы оснащаются искрозащитной решеткой, которая устанавливается в глушителе. Некоторые модели оснащены катализатором выхлопных газов.
Антивибрационная система надежно гасит вибрационные колебания всех частей пилы.
Инерционный тормоз обеспечивает 100 % защиту от травм. Этому же способствует уловитель цепи в случае ее обрыва.
Натяжитель цепи позволяет делать ее натяжку во время работы, не снимая защитного кожуха бензопилы.
Байонетный затвор крышки топливного бачка надежно предохраняет ее от самооткручивания во время работы.
Валовая планка, установленная на бензопиле, обеспечивает безопасность при спиливании крупных деревьев.
Эти и другие опции, в том числе и обогреваемая рукоятка, обеспечивают простое, приятное и безопасное обращение с инструментом. Более подробное устройство бензопилы можно посмотреть на видео.
Основные виды и диагностика неисправностей, инструменты для их устранения
Конструкция бензопилы Штиль.
Прежде чем начать разборку неисправного механизма, следует приготовить соответствующие инструменты. Так как бензопила представляет собой технически относительно несложное приспособление, этот перечень небольшой и включает:
- набор отверток;
- гаечные ключи;
- набор торцевых ключей;
- иглу.
Для того чтобы провести полноценное качественное восстановление рабочего состояния бензопилы Штиль своими руками, необходимо точно установить причины поломки. Поскольку указанная бензопила относится к механизмам, приводимым в движение двигателем внутреннего сгорания, основные неисправности связаны именно с этим агрегатом.
Самыми часто встречающимися в эксплуатации бензопилы Штиль являются следующие неисправности:
- отсутствие запуска двигателя;
- неустойчивая работа ДВС сразу после пуска, в результате чего после непродолжительной работы силовой агрегат самопроизвольно отключается;
- работающий двигатель не выходит на полную мощность;
- подтекает масло.
Устройство карбюратора бензопилы Штиль
Одной из частых поломок пильного устройства является также обрыв рабочей цепи. Но она не относится к проблемам, возникающим при работе двигательной системы. Обычно ремонт порванной цепи сводится к ее замене на новую.
Поиск неисправности, которая привела к выходу бензопилы из строя, производится в следующем порядке. Прежде всего проверяется уровень бензина в бачке. Если с уровнем все в порядке, следует переходить к осмотру пускового устройства
Если и пусковой механизм не проявляет признаков поломки, необходимо обратить внимание на свечу зажигания
Если в результате тщательного осмотра и проверки правильности зазора установлено, что свеча совершенно исправна, то причиной неполадок, вынуждающих делать ремонт бензопилы, может являться карбюратор. Такое часто происходит из-за того, что данное устройство банально засоряется.
Однако если произведена замена старой свечи на новую, полностью очищен карбюратор, а бензопила все равно не пускается или, заработав, быстро глохнет, то во всем может быть виновата неисправная цилиндропоршневая группа (ЦПГ). Для того чтобы качественно проверить всю группу, придется потратить некоторое время, практически полностью разбирая указанную систему. В этом случае проверяется техническое состояние цилиндра, поршня и поршневых колец.
А теперь каждую неисправность рассмотрим немного подробнее.
Устранение неисправностей пускового механизма
Причиной выхода из строя всего инструмента может оказаться неработоспособный пусковой механизм или проблемы в системе зажигания. Если выяснится, что пусковое устройство работает в штатном режиме, то необходимо удостовериться в исправности свечи
Для того чтобы это сделать, свечу выворачивают из гнезда и внимательно осматривают, обращая внимание на наличие постороннего налета на ее электродах
Устройство стартера бензопилы.
Стоит отметить, что присутствие в месте образования искры следов определенного свойства очень красноречиво говорит об источниках «заболевания» всей пусковой системы. Таким источником, в частности, может быть карбюратор. Так, полное отсутствие всяких признаков топлива на свече (ее полная сухость), скорее всего, свидетельствует о непрохождении топлива в камеру сгорания вследствие полной забитости карбюратора.
Если же бензин на свече бензопилы фиксируется, а само режущее устройство нормально не работает, то это говорит об избытке воздушно-топливной смеси. Причиной такого состояния, возможно, является сбой в регулировках карбюратора, засорение его жиклеров, а также неправильный пуск механизма. В случае же фиксации на свече характерного нагара можно с достаточной уверенностью говорить о неправильном функционировании карбюратора или об использовании бензина низкого качества.
При всех вышеуказанных признаках, отражаемых на свече зажигания, необходимо снять карбюратор и проверить его техническое состояние. Карбюратор при обнаружении засорения следует тщательно прочистить, затем отрегулировать прибор согласно технологическим требованиям и заменить в баке используемый бензин. Надо при этом всегда помнить, что карбюратор представляет собой довольно сложный узел, состоящий из множества маленьких компонентов, деталей и канальцев
Поэтому его ремонт должен проводиться с особой осторожностью и аккуратностью
Кроме восстановления карбюратора необходимо проверить на стенде и работоспособность самой свечи зажигания и, если надо, выставить в ней правильный зазор. Если же свеча и ее работа совсем не нравятся, рекомендуется заменить ее новой свечой.
Достоинства и недостатки
Оригинальные карбюраторы бензопил Stihl не имеют технических недостатков. Это изделие от немецких производителей, технически продуманное и современное. Сечения каналов и пропускная способность калиброванных отверстий точно рассчитаны.

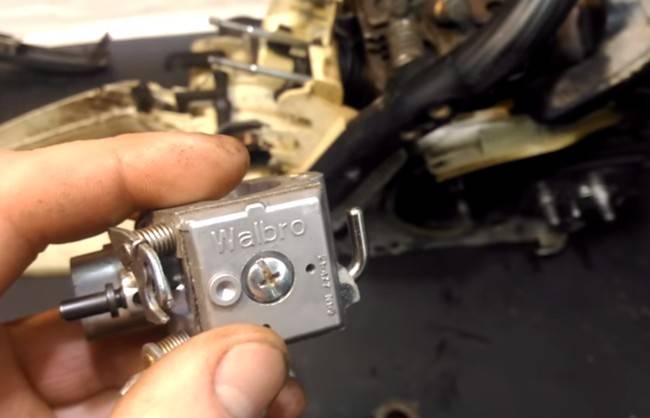

Карбюратор фирмы Walbro используемый на бензопилах Stihl MS 361
Двигатель с таким карбюратором не потребляет лишнего топлива, но способен работать на полную мощность. Для его изготовления применяются подходящие по своим свойствам материалы. Металл не окисляется, достаточно прочен. Пластиковые детали не разъедаются бензином и служат достаточно долго.
Оригинальные карбюраторы бензопил Stihl не ломаются ещё и потому, что карбюраторы на любых бензопилах не испытывают больших механических и температурных нагрузок. Выйти из строя в оригинальном карбюраторе бензопилы Stihl MS 361 могут только прокладки и мембрана. После многолетней эксплуатации пластик может изменить свои свойства, стать жестким или хрупким. В этом случае можно приобрести ремкомплект и заменить старые детали.
Но 100% гарантии вечной работы для своих изделий не может дать ни один производитель.
Иногда карбюраторы от бензопилы Stihl MS 361 покупают для того, чтобы установить их на бензопилы других брендов схожей мощности.
Подводя итоги
Бензопилы Stihl славятся своей надежностью, поэтому потребность в регулировке карбюратора и его ремонте возникает очень редко, если такая потребность все-таки возникает, то лучше доверить процесс настройки специалистам в своем деле, хотя бы, потому что для выставления максимальных оборотов нужно иметь тахометр.
Если у вас возникла острая необходимость в настройке карбюратора на бензопиле Stihl MS 361, то четко следуйте алгоритму и рекомендациям, описанным в статье. А потом, по возможности, как можно быстрее обратитесь в специализированный центр для точной настройки, она продлит срок службы бензопилы.
