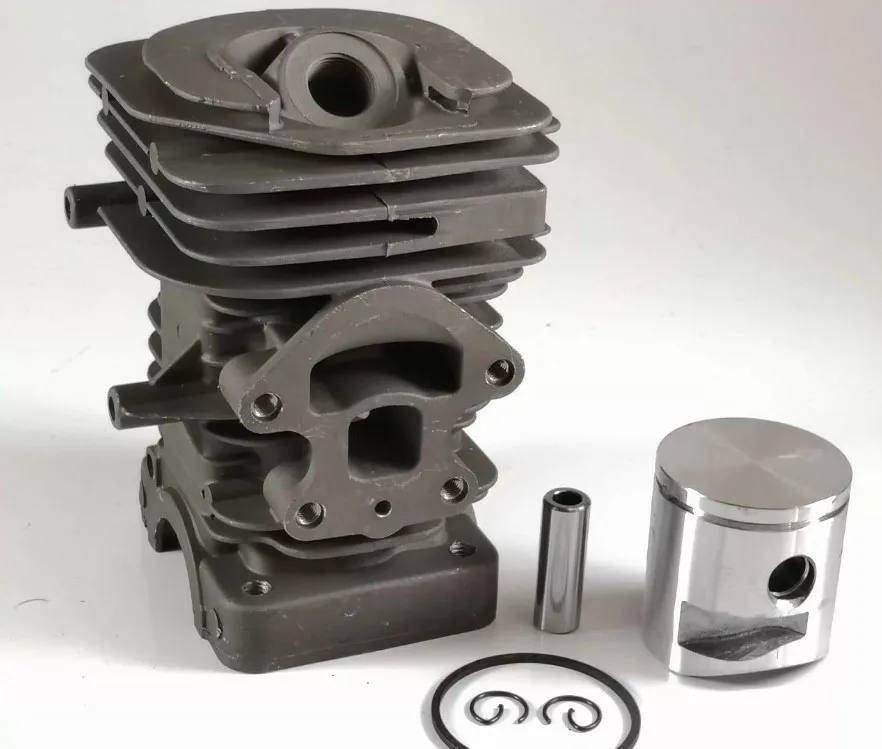

Замена поршневой группы бензопилы Husqvarna 236

Преимущества и технические характеристики пилы Husqvarna 236

Бензопила Хускварна 236 отличается своей универсальность, способна выполнять широкий спектр работ. Сюда относятся как тяжелые работы по валке деревьев, заготовке дров, так и работы по обрезке кустарников, формированию крон садовых деревьев. Для своего бытового класса модель оптимальная по соотношению «цена-качество». На ней установлен производительный двигатель с достаточным моторесурсом. Эргономичный дизайн и безопасная рукоятка обеспечивают удобство при работе, переключении режимов. Качественная сборка инструмента продлевает срок службы, особенно если следовать инструкции по эксплуатации. При серьезных поломках отремонтировать пилу можно своими руками, приобретя оригинальные запасные детали. Также высокая степень унификации инструментов бренда позволяет осуществлять замену запчастей между моделями одного типа.

В остальном бензопила Хускварна 236 имеет такие технические характеристики:

• мощность – 1,9 л. с.;
• вместительность бака для горючего – 300 мл;
• бачок для масла – 200 мл;
• длина шины – 35 см;
• шаг цепи – 3/8 дюйма;
• количество звеньев – 52;
• габариты – 540*270*282;
• вес – 7,37 кг.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

1. Верхняя крышка.
2. Крышка тормоза цепи и пильной гарнитуры.
3. Стартер.
4. Маховик и сцепление.
5. Передняя рукоятка.
6. Карбюратор.
7. Масляный насос.
8. Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Снятие маховика и сцепления

Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.

Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.

Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:

Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.

Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.

Снять переднюю рукоятку Хускварны достаточно просто, т. к. она крепится к амортизаторам при помощи винтов.

Воздушный фильтр и карбюратор

Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.

Масляный насос

На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.

Двигатель

Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.

После того как двигатель снят, от него можно открутить катушку зажигания, не забыв предварительно отсоединить провода, идущие от нее к выключателю зажигания. Катушку также можно снимать сразу после того, как снят стартер.

Сборка бензопилы Хускварна должна проводится в обратной последовательности, при этом затягивать гайку маховика и сцепление необходимо с усилием, значение которого указано в инструкции по эксплуатации бензопилы.

Бензопила повышение оборотов MPG BOOST

Заливаем био катализатор МПГ-БУСТ в Штиль

А так же применять только то масло, которое изготовлено производителем вашего инструмента

К тому же немаловажно готовить такого рода смесь в том количестве, которое вы точно используете за одну или две недели, но не больше (см. пропорция бензина и масла для бензопилы). Так как в ином случае передерживание смеси непосредственно в канистре приведет к тому, что она потеряет все свои октановые свойства и это приведет к значительным проблемам с инструментом

Так как в ином случае передерживание смеси непосредственно в канистре приведет к тому, что она потеряет все свои октановые свойства и это приведет к значительным проблемам с инструментом.

Так же причиной поломки может стать непосредственный залив смеси свечу в тот момент, когда механизм запущен. Для того чтобы решить эту проблему необходимо вывернуть и высушить свечу, но запомните что прокаливать ее нельзя ни в коем случае. Лишнее топливо необходимо слить посредством отверстия (свечного), подождать минут 20-30, после чего установить ее на место и попробовать опять завести инструмент. Бензопила глохнет при нажатии на газ из-за того что отсутствует искра. Такое может случиться тогда, когда нет хорошего контакта между наконечником свечи и проводом (высоковольтным). Однако если такого рода соединение работает правильно, но искра все-таки отсутствует, то всему причиной является блок зажигания (электронный)

Важно отметить, что такого рода запчасти не подлежат ремонту, поэтому их можно только заменить. Осмотр свечи. Не забывайте о том, что посредством осмотра свечи вы сможете получить значительную информацию, касающуюся поломки бензопилы

Так как если ее поверхность сухая, то причиной этому является цилиндр, в который не подается непосредственно топливо. Именно поэтому вам придется пошагово проверять весь спектр его подачи. Если свеча вся в черном нагаре, то это значит, что карбюратор неправильно работает, то есть подает либо много топлива, либо переливает масло непосредственно в бензин

Не забывайте о том, что посредством осмотра свечи вы сможете получить значительную информацию, касающуюся поломки бензопилы. Так как если ее поверхность сухая, то причиной этому является цилиндр, в который не подается непосредственно топливо. Именно поэтому вам придется пошагово проверять весь спектр его подачи. Если свеча вся в черном нагаре, то это значит, что карбюратор неправильно работает, то есть подает либо много топлива, либо переливает масло непосредственно в бензин.

Если бензопила глохнет при добавлении газа, то это значит, что топливо поступает в недостаточном количестве для полноценной работы бензопилы. Этому причиной может быть как засорение карбюратора (его жиклера), так и загрязнение самого фильтра (топливного). Запомните, что первый узел должны проверять исключительно профессионалы, а вот второй можете почистить вы сами. К тому же причиной поломки может послужить фильтр (воздушный) в том случае если он загрязнен пылью. Но не стоит забывать, что каждая модель располагает своими легко устраняемыми и характерными особенностями. Именно по этой причине не начинайте поспешно разборку и ремонт инструмента, а лучше всего «пройдитесь» по форумам, где в огромном количестве указаны отзывы различных владельцев, дабы не сделать еще хуже.

Особенности эксплуатации модели

Придерживаясь рекомендаций по эксплуатации от производителя, Вы значительно продлите срок службы бензопилы, убережете ее от преждевременного ремонта. Одно из основных требований – использование качественных горюче-смазочных материалов. Заправлять пилу следует смесью бензина с маслом в пропорции 1:40. Подходит бензин марок АИ-92 или 95. Масло подбирается исходя из условий эксплуатации. Это может быть как минеральное масло, так и синтетика. Второй вариант более дорогой, но все же эффективнее.

Важно также правильно произвести обкатку инструмента. Она проводится по такому алгоритму:

1. Заведите бензопилу и прогрейте ее в течение нескольких минут.
2. Поработайте инструментом около получаса в режиме легких нагрузок, распиливая тонкие ветки.
3. Далее можно постепенно увеличивать нагрузки.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

1. Верхняя крышка.
2. Крышка тормоза цепи и пильной гарнитуры.
3. Стартер.
4. Маховик и сцепление.
5. Передняя рукоятка.
6. Карбюратор.
7. Масляный насос.
8. Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Снятие маховика и сцепления

Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.

Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.

Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:

Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.

Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.

Воздушный фильтр и карбюратор

Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.

Масляный насос

На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.

Двигатель

Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.

После того как двигатель снят, от него можно открутить катушку зажигания, не забыв предварительно отсоединить провода, идущие от нее к выключателю зажигания. Катушку также можно снимать сразу после того, как снят стартер.

Сборка бензопилы Хускварна должна проводится в обратной последовательности, при этом затягивать гайку маховика и сцепление необходимо с усилием, значение которого указано в инструкции по эксплуатации бензопилы.

Общие характеристики бензопил Хусквара

Конечно, у этого производителя, известного более 300 лет, имеется свое лицо. У бензопил Хускварна оно имеет приятный ярко-оранжевый цвет.

Кстати, отклонения в цвете, а также излишняя глянцевость или матовость обшивки могут свидетельствовать о подделке. Также, как и насыщенный черный цвет ручек и щитка, у оригинальных изделий он скорее темно-серый. А само количество подделок – лишнее свидетельство популярности бренда.

Все марки этих пил имеют цифровую маркировку из 3-х или 4-х цифр, в которой первая – порядковый номер поколения пилы, а две, следующие за ней – округленный объем бензинового двухтактного двигателя. Также после цифр могут стоять буквы:

• е – обозначает наличие функции легкого старта SmartStart;
• XP – свидетельствует о наличии системы предварительной очистки воздуха AirInjection;
• G – имеют подогрев ручек и карбюратора.

Еще есть обозначения:

• более экономичного двигателя — X-Torq;
• повышенной способности работы в плохих погодных условиях и на не очень качественном топливе – AutoTune – это профессиональные пилы;
• улучшенной защите от вибрации — Low Vib.

Слабые места бензопил Хускварна

Несмотря на то, что более 80% всех отзывов пользователей бензопил Хускварна определенно положительны, мы отобрали некоторые проблемы, характерные для поколений 1 и 2, наиболее часто используемых россиянами в домашнем хозяйстве.

На первом месте стоит проблема незначительного подтекания масла из системы смазки цепи, иногда подобное случается даже на неработающих пилах.

Второй общей, характерной для Хускварны неприятной особенностью, владельцы называют значительно более жесткий, чем у других бензопил, стартер. Особенно это становится заметным, если пила имеет привычку запускаться далеко не с первого-второго раза, что случается в некоторых случаях, если владелец не проверил эту функцию при покупке. Это чаще всего происходит из-за некачественной заводской настройки карбюратора, чем грешат довольно многие бытовые Хускварны.

Абсолютно все пользователи, оставившие не лестные отзывы об этих пилах, отмечают отвратительный перевод на русский язык инструкции к бензопиле. Кроме того, что она написана непонятным языком и требует во многих случаях додумывания и смысловой коррекции, в ней иногда содержатся явные неточности.

Иногда нарекания вызывают также цепи Хускварн, требующие частой подтяжки на первоначальном этапе эксплуатации, пока они не растянутся.

Некоторые модели иногда глохнут при повороте на 90° при спиливании деревьев.

Но самые большие нарекания вызывают цены на фирменное масло, замена которого на более дешевые марки служит причиной отказа в гарантийном обслуживании и ремонте.

Положительные стороны бензопилы

Нужно сказать, что подобных отзывов о бензопилах Хускварна не так уж и много и они явно перекрываются общим положительным впечатлением от их работы. Все отмечают:

• великолепную сбалансированность инструментов;
• малую вибрацию и низкую шумность при работе;
• достаточный запас мощности для выполнения функций, предусмотренных для каждой конкретной модели.

Если же сучкорезом распиливают толстую дубовую колоду, то мощности может и не хватить.

Из перечисленных моделей с такой работой может справиться только полупрофессиональная 365-я, но и ей после 40 – 50 минут работы нужно давать отдых.

Выбирая конкретную модель Хускварны, определите, для каких целей она вам нужна, и только после этого сопоставляйте ее цену с вашими возможностями. Правильно подобранная пила свободно может прослужить 5 и более лет при достаточно напряженной эксплуатации, чем вряд ли смогут похвастаться пилы менее известных брендов.

Ремонт бензокосы Husqvarna, падение мощности.

Husqvarna 125R- 12 лет эксплуатации! Подробное видео о поиске неисправности, которая привела к потере мощности.

Технические характеристики этой модели следующие:

• бензиновый двухтактный двигатель с объемом цилиндра 24,5 см3;
• мощность 0,9 кВт или 1,2 литра;
• топливный бак объемом 0,5 литра при расходе топлива 0,495 литра в час;
• прямой стержень с Т-образной рукояткой длиной 1483 мм и толщиной 24 мм;
• наличие антивибрационной системы;
• Режущая система состоит из лезвия толщиной 2,4 мм и металлического ножа;
• Габаритные размеры: 1844 × 270 × 285 × 132 мм;
• вес 4,5 кг.

Husqvarna 323 R Бензин

В этой машине также легко и быстро заменить режущий элемент. Универсальный защитный кожух позволяет безопасно заменять режущую деталь на стержне и сам процесс кошения.

Модель оснащена системой легкого запуска Smart start, грунтовка перекачивает воздух в карбюратор. Топливный насос нагнетает бензин в карбюратор после длительного периода бездействия и обеспечивает быстрый старт.

Выключатель зажигания с возвратной пружиной. Топливный бак прозрачный, что позволяет контролировать количество топлива.

Конический редуктор имеет высокий крутящий момент до 9000 об / мин с режущей кромкой, расположенной параллельно земле. Это обеспечивает качество травы.

Регулировка карбюратора своими руками

При возникновении необходимости регулировки карбюратора на Хускварне 240, её можно провести и самостоятельно, но лучше обратиться для этого к специалистам. Перед тем, как отрегулировать карбюратор, необходимо отчистить бензопилу от грязи и пыли при помощи компрессора.

Для регулировки карбюратора 240-й потребуется специальная регулировочная отвертка, т. к. винты, предназначенные для регулировки качества топливной смеси, имеют нестандартные шлицы. Отвертка должна иметь артикул 530035560.

Процесс регулировки проводится по следующему алгоритму:

1. На заглушенном двигателе, винты H и L выставляются на 1,5 оборота от полностью закрученного состояния. Винт Т ослабляется.
2. Бензопила заводится и прогревается в течение 2-3 минут.
3. Далее, при помощи винта L, находятся максимальные обороты холостого хода, после чего его необходимо повернуть на ¼ против часовой стрелки. Если при этом пила перестанет удерживать холостые обороты, их необходимо увеличить, постепенно закручивая винт Т.
4. На последнем этапе регулируются максимальные обороты двигателя при помощи винта H. В идеале, регулировка максимальных оборотов должна проводиться при помощи электронного тахометра, но если такого инструмента нет, то регулировка проводится на слух.

Правильно отрегулированный двигатель, должен легко запускаться и развивать максимальные обороты.

Совет: после проведения регулировки, необходимо заглушить бензопилу и дать ей полностью остыть. После этого завести на холодную. Если пила завелась и работает нормально, значит, регулировка карбюратора проведена правильно. В противном случае необходимо провести регулировку повторно.

Муфта бензопилы

Сцепление устройства для обработки древесины является центробежным не срабатывает автоматически при изменении степени оборотов коленвала двигателя. Если обороты небольшие, то элементы механизма прижимаются к валу. Так вращательное движение не передается звездочке. С увеличением оборотов элементы расходятся не прижимаются к барабану, таким образом заставляя вращаться цепь.

Характерным свойством данного вида устройства является торможение при замедлении цепи. Так получается избежать некоторых поломок. В любом случае эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр не ремонт.

Как избежать преждевременных поломок? Советы по обслуживанию бензопилы

Главным вашим помощником должна стать инструкция по эксплуатации. Если вы ее потеряли, вы можете обратиться к дилеру компании, бензопилой которой вы пользуетесь, вам предоставят инструкцию в электронном виде.

Итак, перед каждым включением бензиновой цепной пилы обязательно убедитесь в исправности цепи, заточены ли ее зубы, хорошо ли она натянута (не провисает, но и не слишком туго натянута, ее можно немного оттянуть от полотна).

Заточить цепь можно с помощью специального станка или напильника со специальным шаблоном (в зависимости от того, какой шаг зуба цепи, есть разные шаблоны).

Каждый раз после использования бензопилу необходимо чистить: цепь, шину, воздушный фильтр, корпус, ребра охлаждения, щели и другие пазы очищаем от опилок. После использования пилы переворачиваем шину, чтобы она равномерно изнашивалась, смазываем звездочку (если есть пазы для смазки в передней части пилы).

При длительном хранении обязательно сливайте топливо и масло! Цепь и шина образуют электрохимическую пару, потому они вместе ржавеют, их нужно хранить отдельно.

Читать статью Правильная эксплуатация бензопилы

Читать статью Советы по обкатке бензопил

Как увеличить рабочий ресурс муфты?

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в круговом направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты мотора бензопилы добиваются значений, при которых центробежная сила превосходит усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его крутить. В итоге начинает крутиться ведущая звездочка, приводящая в движение пильную цепь.

Как видно на фото, звездочка находится за сцеплением.

У других бензопил, звездочка может находиться с наружной стороны сцепления.

Чтобы избежать незапланированного ремонта, оператору бензиновой пилы нужно придерживаться определенных рекомендаций. Они помогут продлить сроки эксплуатации сцепления цепной бензопилы и защитят ее от повреждений основных действующих элементов.

К этим рекомендациям относятся:

• регулярная смазка деталей муфты;
• своевременная очистка механизма от пыли и засохшего масла;
• эксплуатация бензопилы только с полностью исправной шиной и качественно заостренной цепью;
• избежание попаданий установленной режущей гарнитуры на твердые металлические предметы.

Современные бензопилы оборудованы центробежными муфтами сцепления. Это означает, что их работа всецело зависит от крутящего момента мотора, который в конкретный момент времени выдает пила.

Его основными конструктивными элементами выступают:

• барабан;
• звездочка;
• пружины.

Принцип работы выглядит следующим образом. При запуске пилы элементы, которые свободно перемещаются в радиальном направлении, пружинами стягиваются к оси вала. В этом случае крутящий момент не поступает на барабан, а значит на звездочку и направляющую. В момент, когда центробежная сила превалирует над силовым потенциалом пружин, элементы сцепления ослабевают и сжимаются у внутренней части барабана, инициируя его кручение. Вместе с ним вращательный цикл переходит на звездочку и саму шинно-цепную гарнитуру.

Главным достоинством сцепления такого типа считается его проскальзывание при внезапном торможении режущей части, что не останавливает двигатель. В результате «сердце» пил – моторы остаются в целости и сохранности.

В комплектацию большинства современных бензопил входит сцепление центробежного типа. Работа этих механизмов напрямую зависит от создаваемого двигателем крутящего момента.

При этом вращательное усилие от мотора не передается на барабан, ведущую звезду и шину. Постепенно давление центробежной силы увеличивается и вытесняет усилие, создаваемое пружинами. В этот момент составляющие сцепления теряют свою силу и начинают сжиматься рядом с внутренней частью барабана. Под действием пружин барабан начинает раскручиваться. Двигаясь, он передает вращение на ведущую звезду и пильную гарнитуру бензопилы.

Основной плюс центробежного сцепления заключается в его мгновенном проскальзывании в тот момент, когда режущие органы начинают вращаться медленнее. При этом сам двигатель бензопилы не теряет своей изначальной скорости и продолжает двигаться так же плавно, как прежде. Это позволяет сократить расходы топлива и снизить риск образования заусенцев в ЦПГ мотора хозяйственной пилы.
