Заклепочник ручной: виды и принципы работы

Преимущества и недостатки разных заклепочников

Тот факт, что заклепочники на рынке представлены несколькими видами, обусловлен наличием как плюсов, так и минусов их использования.

Исходя из них инструмент выбирается под работы в конкретных условиях:

• Одноручные модели развивают небольшое рабочее усилие, поэтому их используют для монтажа заклепок из мягкого материала, например, алюминия. Вместе с тем они компактны, а для работы требуется всего одна рука.
• Двуручные модели за счет наличия двух усиленных рычагов с легкостью справляются с заклепками, изготовленными из твердого материала, например, стали. Вместе с тем работа выполняется двумя руками, что несколько не удобно.
• Кулисные модели поддерживают работу одной рукой. Усилие можно повысить, наваливаясь на механизм всем телом, что обеспечивает также поддержку стальных заклепок.

Одновременно с этим гармошка не подходит для монтажа легких конструкций, не способных выдержать оказываемое на них высокое давление, требуемое для затягивания крепежа.

Как выбрать качественный прибор

Почему актуальным остается вопрос, как выбрать заклепочник? Ведь несмотря на то, что инструмент относится к категории ручных, он имеет достаточно высокую стоимость. Чтобы сэкономить, многие покупатели решаются на отчаянный шаг — выбирают дешевые модели. В итоге прибор очень быстро выходит из строя, и получается, что деньги были потрачены впустую. Не стоит также покупать дорогие модели, так как окажется, что инструмент попросту будет большую часть времени лежать на полке в гараже. Что учитывать при выборе ручного заклепочника — имеются такие нюансы:

Материал корпуса прибора — не покупайте пластиковые модели. Как бы красочно их не описывали производители и продавцы, но такие инструменты являются игрушкой, которые подходят только для детей. Выбирать устройства нужно только из качественной стали. Тип используемой стали добросовестные производители указывают в техническом описании Сколько весит инструмент — хороший резьбовой заклепочник имеет соответствующий вес, что позволяет использовать его для соединения заклепок диаметром 12-14 мм

Комплектация — обычно хорошие и качественные приборы продаются в комплектации со сменными головками, а также расходными материалами

Кроме того, устройства располагаются в специальных пластиковых, металлических или деревянных кейсах, что упрощает не только их хранение, но и транспортировку

Производитель — это очень важно, так как сегодня на рынке появляются разные производители с неизвестной репутацией. Испытывать судьбу не рекомендуется, поэтому выбирайте заклепочники таких производителей, как Kraftool, Matrix, Gross, JTC, Stayer и другие. Это интересно!Если инструмент планируется применять часто, тогда предпочтение стоит отдать усиленным заклепочникам

Они стоят дороже обычных, однако служат дольше, и предназначены специально для длительного использования

Это интересно!Если инструмент планируется применять часто, тогда предпочтение стоит отдать усиленным заклепочникам. Они стоят дороже обычных, однако служат дольше, и предназначены специально для длительного использования.

Делая вывод о том, какие бывают заклепочники ручного типа, надо сказать, что для домашнего использования вполне хватит стяжных моделей. Резьбовой прибор также может пригодиться, но только если планируется работать с листовой сталью. Правильное хранение и использование позволит увеличить срок службы даже бюджетной модели инструмента.

Заклепочник принцип работы инструмента

Принцип работы всех видов устройств одинаков, однако имеются некоторые отличия. Если впервые пользуетесь ручным заклепочником, то будет полезно узнать о том, как он работает.

Главный принцип работы заклепочника ручного основывается на передаче усилия от рычажного механизма к головке. Для начала в предварительно-подготовленное отверстие вставляется расходный элемент. Чтобы обеспечить сжатие заклепки, применяется сжимной механизм, посредством которого происходит деформация. В итоге расходный элемент за счет выступов (юбок) обеспечивает надежное соединение листового материала. Как работают заклепочники разных видов, подробно рассмотрим далее.

Топ-5 лучших заклепочников для вытяжных заклепок

В строительстве часто применяют не только резьбовые, но и вытяжные крепления. Они обладают высокой прочностью и при этом довольно легки в установке. Быстро провести монтаж заклепок позволяют ручные инструменты из разных ценовых категорий с силовым или автоматическим принципом действия.

Metabo NP 18 LTX BL 5.0

Компактный, но мощный заклепочник работает с вытяжными крепежами до 5 мм в диаметре и подходит для использования в труднодоступных местах. Оснащен подсветкой и креплением для ремня, очень удобен в применении, не вызывает быстрого утомления за счет небольшой массы. Инструмент поставляется в комплекте с ключом для быстрой замены насадок.

Важно! Аккумуляторный заклепочник совместим со всеми батареями для Metabo 18 B, есть индикация заряда, сообщающая о низком запасе энергии.
Средняя цена Metabo NP 18 составляет 47000 рублей

Gross 40409

Двуручный усиленный клепальник для вытяжных крепежей до 64 мм предназначен для прочного соединения листового металла и стальных профилей. Оснащен цанговым механизмом захвата штифтов, рабочая часть выполнена из устойчивой к деформациям и коррозии хром-молибденовой стали. Заклепочник обеспечивает особенно плотный захват крепежа, дает невысокую нагрузку на руки даже при долгом использовании.

Купить инструмент можно в комплекте с насадками для стальных и алюминиевых штифтов разных размеров. Также в наборе предусмотрен ключ для их быстрой смены.

Приобрести заклепочник Gross можно от 4000 рублей

Milwaukee M12 BPRT-0

Аккумуляторный ручной заклепочник взаимодействует с крепежами диаметром до 4,8 мм, предназначен для стальных, медных и алюминиевых стержней. Поставляется в комплекте с несколькими наконечниками, оснащен LED-подсветкой, облегчающей работу в ограниченном и плохо освещенном пространстве. В модели предусмотрен индикатор заряда аккумулятора.

Купить ручной заклепочник Milwaukee M12 можно от 21000 рублей

Kraftool 31180

Ручной заклепочник для вытяжных штифтов обладает компактными размерами и удобным рычажным механизмом. Среди достоинств можно отметить высокую прочность инструмента, эргономичный корпус и прорезиненные рукоятки, предотвращающие проскальзывание пальцев при использовании. Модель подходит для любых фасадных и ремонтных работ небольшого объема в доме или на даче, где не требуется высокая производительность. Взаимодействует с заклепками из алюминия и стали, гарантирует прочное, надежное и аккуратное скрепление листовых материалов и профилей.

Цена ручного вытяжного заклепочника Kraftool 31180 составляет около 3500 рублей

Kraftool 31170-H6

Очень бюджетный силовой заклепочник подходит для ремонтных работ и надежного соединения листовых материалов. Отличается надежностью и простотой, выполнен из литой стали. Ручки у девайса прорезинены и оборудованы ограничителями для пальцев, поэтому не скользят в ладонях и не оставляют мозолей у оператора. В комплект входят сменные наконечники, запасные соединители и контейнер для транспортировки.

Купить ручной заклепочник Kraftool 31170-H6 можно всего от 800 рублей

Заклепочник своими руками

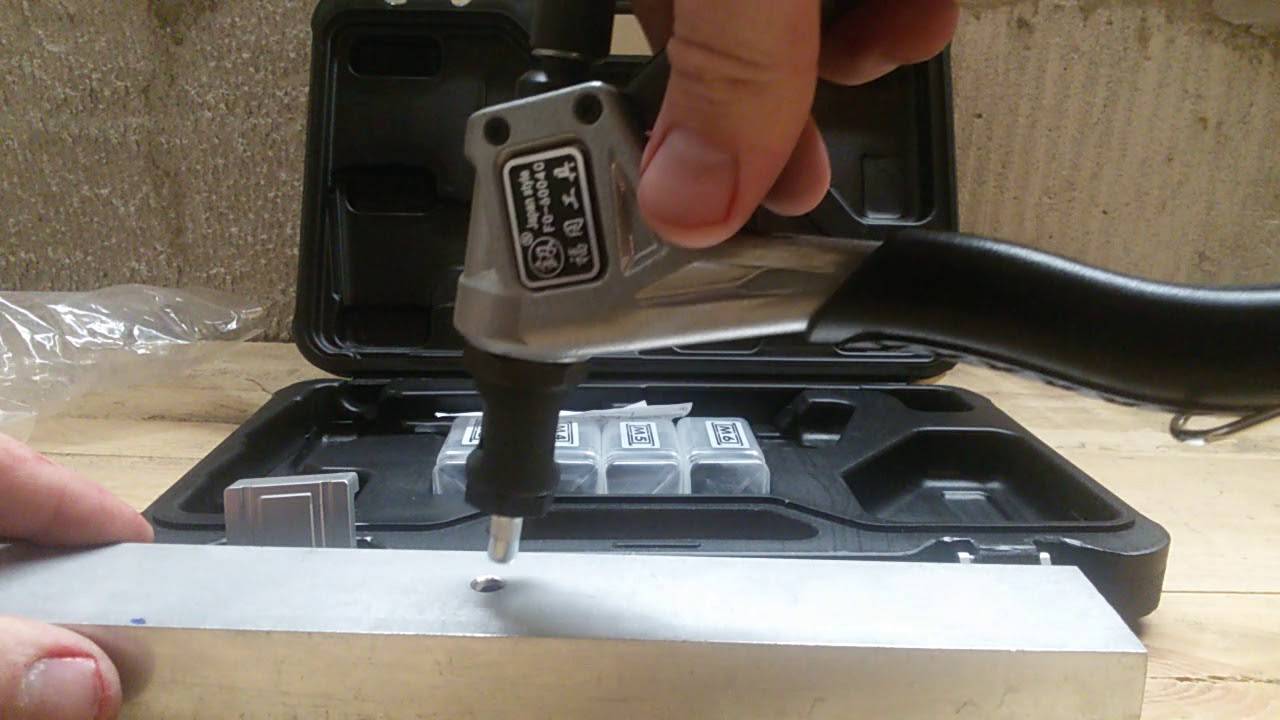

Резьбовой заклепочник FO-6004C

На него следует навесить гайку, а затем надеть сверху небольшой упорный шариковый подшипник. Эта деталь поможет обеспечить равномерное распределение давления, когда инструмент будет оказывать усилие на заклепку, а также поможет предотвратить заклинивание гайки. Во время сборки самодельного ручного заклепочника обязательно следует надеть между крепежом и подшипником пару шайб, для правильного расчета количества которых следует ориентироваться на глубину проникновения крепежа в материал.

Самодельный заклепочник для установки резьбовых (гаечных) заклепок | Пробуем Сами

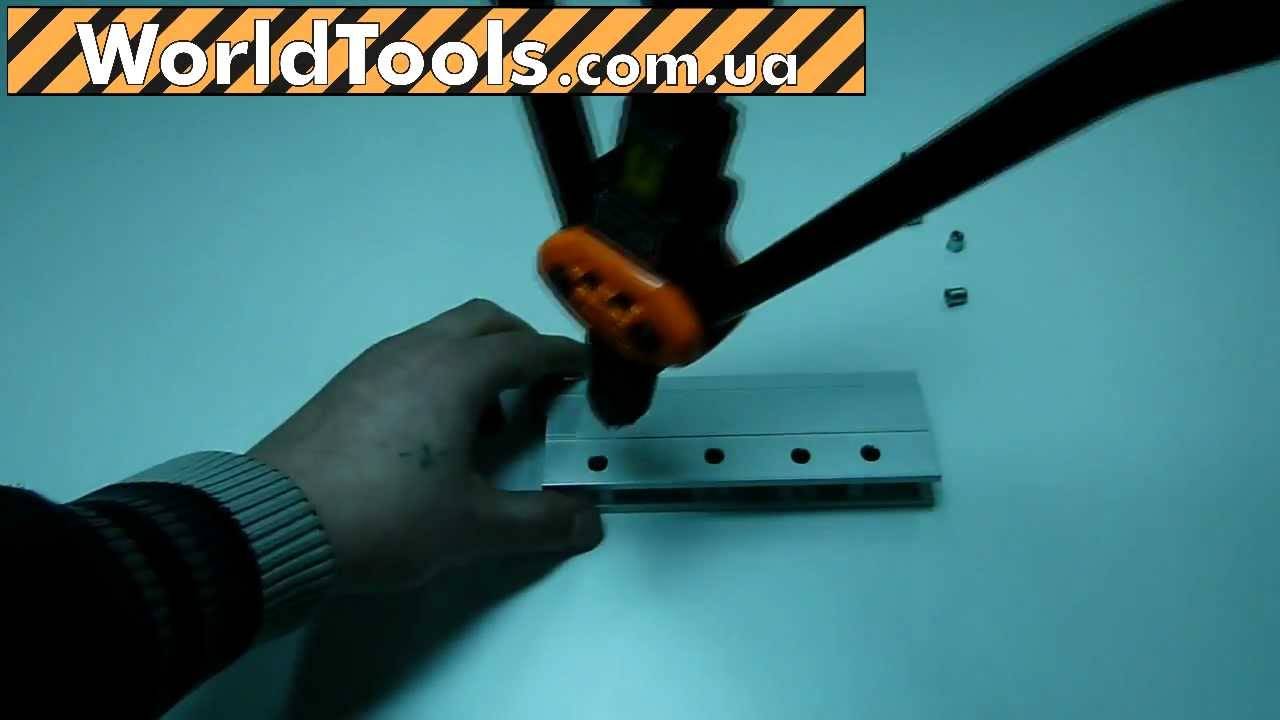

Установка крепежа с помощью самодельного заклепочника выполняется по следующему алгоритму:

Сперва инструмент нужно совместить с отверстием необходимого диаметра, а затем, придерживая одним ключом гайку, следует выкрутить головку винта другим ключом.
Под воздействием усилия, которое вынудит болт покинуть скрепляемую поверхность, заклепка будет деформирована, благодаря чему она с легкостью примет правильное положение в посадочном месте.

Если у вас есть возможность воспользоваться токарным станкам, то можно попробовать сделать усовершенствованную версию механического заклепочника. Выглядит такой вариант инструмента в виде болта с резьбой разного диаметра. В головку со сквозным отверстием нужно поместить рычаг определённой длины, чтобы можно было надежно зафиксировать инструмент. Обязательно нужно надеть широкую шайбу между прижимной гайкой и заклепкой.

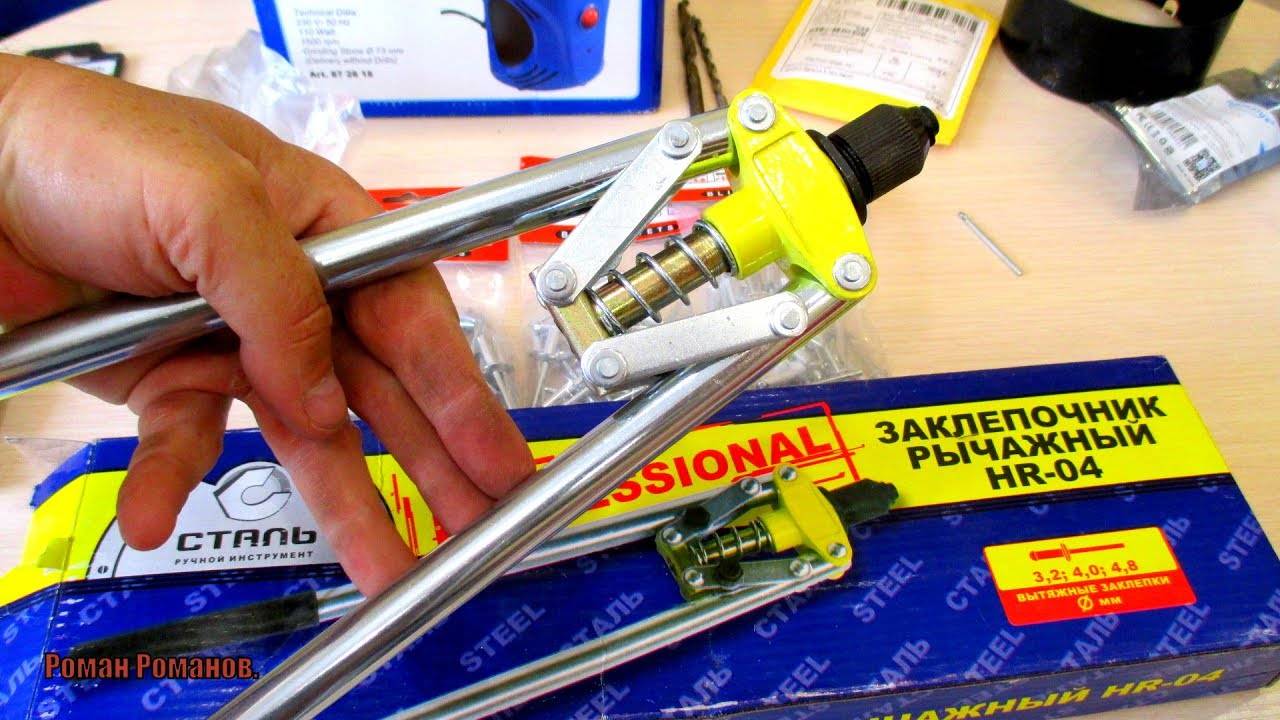

ЗАКЛЕПОЧНИК РЫЧАЖНЫЙ ДЕШЕВЫЙ,ПОКУПАТЬ ИЛИ НЕТ?

Как и в предыдущем случае, шайба здесь нужна для того, чтобы обеспечить равномерное распределение давления. Главным плюсом такого самодельного заклепочника является то, что прижимная гайка может перемещаться по болту большого диаметра, являющемуся более надежным в отличие от крепежей размера М2-М4, а это позволит предотвратить появление деформации.

Домашние мастера, которым приходится регулярно выполнять разного рода работы бытового характера, должны иметь в своем арсенале массу разнообразных инструментов. В их числе должен быть и заклепочник, с помощью которого можно создать надежные соединения с минимальными усилиями.

Заклёпочник Emhart POP PNT 210

Но для обеспечения надлежащего соединения элементов необходимо правильно выбрать не только заклепочник, но и заклепки для него. Ведь ручной вариант инструмента в состоянии обеспечить надежное соединение только при использовании алюминиевых или медных заклепок, о чём знают немногие. Ещё необходимо позаботиться, чтобы ручной заклепочник обладал достаточной мощностью и смог эффективно выполнять свою основную задачу.

Иногда, когда с этим возникают проблемы, некоторые домашние мастера начинают задумываться о том, чтобы изготовить этот инструмент своими руками. Хотя такой подход к решению возникшей задачи можно рассматривать, однако иногда во время установки крепежа болт, который является главным рабочим узлом самодельного заклепочника, может заклинить. Поэтому постоянно использовать такой инструмент не рекомендуется.

Заклепочник для резьбовых заклепок M3-M12

Заклепочник ручной: устройство инструмента, принцип работы, правила использования

Заклепочник можно назвать мастером сращивания различных заготовок. Для использования в домашнем хозяйстве подойдет именно ручной инструмент. В статье можно ознакомиться с тем, как работает устройство и как им правильно пользоваться.

По какому принципу работает заклепочник ручной

Клепание всегда было сложным и трудоемким процессом с массой недостатков и различных нюансов. Не всегда можно было во время работы подступиться к обеим сторонам сращиваемых деталей, да и физическую нагрузку нужно было прикладывать немалую. О выполнении процесса в домашних условиях не было и речи.

После того как появился заклепочник ручной, имеющий компактные размеры, стало возможным надежное соединение деталей без особых физических нагрузок. Помимо этого, в устройстве инструмента нет ничего сложного и разобраться с принципом его работы может любой желающий.

Единственная манипуляция, которую потребуется выполнить мастеру – проделывание отверстия для входа клепки. После этого она очень быстро закрепляется инструментом. С помощью заклепочника крепят большинство известных кровельных материалов (например профилированный лист), а также производят фиксацию уголков, труб и т.д.

Соединения, выполненные с помощью заклепок очень надежны. Они отличаются высокой виброустойчивостью. В отличии от сварки такой крепеж никогда не лопнет внезапно. Если сравнивать заклепку с винтовым соединением, то она намного выигрывает в цене. Ведь по сути – это просто небольшой кусок мягкой проволоки.

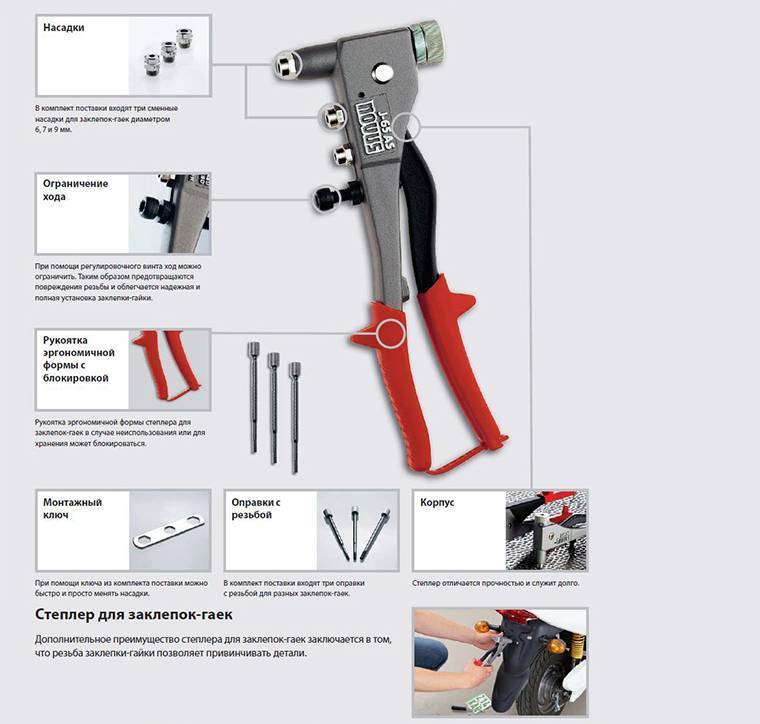

Как устроен заклепочник ручной

Состоит заклепочник из следующих деталей:

Головки, которая надевается на сердечник заклепки. Корпуса, являющегося станиной для упора и нижней рукояткой одновременно. Верхней рукоятки. Эта часть инструмента опирается на корпус при помощи оси и выполняет функцию силового рычага. Рабочая втулка после сжатия рукояток сжимает цанговые кулачки. В результате их совместной работы стержень заклепки крепко фиксируется. Далее, с помощью тех же цанговых кулачков, стержень вытягивается из втулки. Образуется расклепанное кольцо. В то время как мастер разжимает рукоятки, конусная втулка разжимает цанговый механизм и он переходит в исходное положение. Упором для пружины является крышка. При необходимости осмотра кулачков заклепочник разбирают и ее снимают. В корпусе есть место для сменных головок. Их подбирают в зависимости от диаметра заклепки.

Если рассматривать в общем, то заклепочник представляет собой пистолет, оснащенный двумя механизмами:

пружинным; рычажным.

Каждый заклепочник имеет несколько насадок разного диаметра. Это позволяет пускать в дело элементы крепежа разной длины.

Как правильно работать с заклепочником и как подобрать расходные материалы

Работают с заклепочником так:

Детали, которые требуют соединения, прикладывают друг к другу и надежно (иногда с помощью магнита) фиксируют. Проделывают отверстие. Его диаметр должен быть на пару мм больше размеров заклепки. В получившееся отверстие вставляют расходник. На заклепочник накручивают головку, по диаметру соответствующую стержню. Насаживают инструмент до самого бортика и сжимают рукоятки. Если с первого раза стержень не оторвался, сжатие повторяют. Иногда требуется сделать несколько подходов.

Внимание! Получившаяся заклепка не герметична. Для образования непроницаемого соединения дополнительно используют силикон, герметик, шпатлевку и т.д. Металл для втулки заклепок подбирают в зависимости от того, из какого материала изготовлены нуждающиеся в крепеже детали

Обычно это мягкие виды: медь или алюминий. Они легко деформируются и не подвергаются коррозии. Вытяжной стержень изготавливают из стали

Металл для втулки заклепок подбирают в зависимости от того, из какого материала изготовлены нуждающиеся в крепеже детали. Обычно это мягкие виды: медь или алюминий. Они легко деформируются и не подвергаются коррозии. Вытяжной стержень изготавливают из стали.

Работа с заклепочником

Размер клепок для инструмента должен соответствовать толщине материала. Для прочности подбирают минимально возможный диаметр. К тому же, выбирая в магазине заклепочник, обязательно проверяют соответствие набора головок диаметру клепок.

Слишком длинное тело заклепки снижает прочность соединения. Опытным путем доказано, что лучше всего подходит длина на 1-1,5 см больше диаметра. Так заклепочник выполняет прочное и красивое соединение. Общая же длина тела заклепки может быть абсолютно разной. Ведь иногда нужно соединить достаточно толстые заготовки. Размеры сердечника особо не влияют на процесс. Главное здесь – его совместимость с головками.

Как выбрать заклепочник?

Чтобы выбрать ручной заклепочник, необходимо определить, какие материалы нужно соединять. Перед тем, как приобретать инструмент, рекомендуется определить минимальные и максимальные размеры заклепок. Универсал может соединять материалы разными заклепками.

При выборе приспособления рекомендуется обращать внимание на материал изготовления корпуса. Если нужен инструмент для длительного использования, то лучше выбрать стальной корпус. При покупке заклепочника дают оценку функциональному диапазону и базовому комплекту

При покупке заклепочника дают оценку функциональному диапазону и базовому комплекту.

Рекомендуем отдавать предпочтение приспособлению с широким диапазоном допустимых размеров заклепок, чтобы соединять материалы различной толщины.

От веса заклепочника зависят его функциональные возможности. Для длительного и качественного выполнения работ рекомендуется купить инструмент весом более килограмма.

Для вытяжных заклепок

Вытяжная заклепка — это цилиндр с расширенным на конце стержнем, выступающий на конце, край которого удерживает цанговый держатель инструмента. В совмещаемые отверстия гильзу устанавливают до упора. При воздействии заклепника, полая деталь клепки сминается, заполняя пространство с внешней стороны материала. Для вытяжных заклепок используется универсальный заклепочник, имеющий сменные головы.

Для резьбовых

Один конец заклепки имеет внутреннюю резьбу с одной стороны, а с другой — увеличенный наружный диаметр. Приспособление для их установки обладает рычажным механизмом для втягивания. Это хороший инструмент, который делает прочное соединение в тонкостенных деталях. Создаваемое усилие позволяет выполнять работу с заклепками, диаметр которых составляет 6,4 мм. У большинства моделей имеется устройство, которое аккуратно обрезает хвостики.

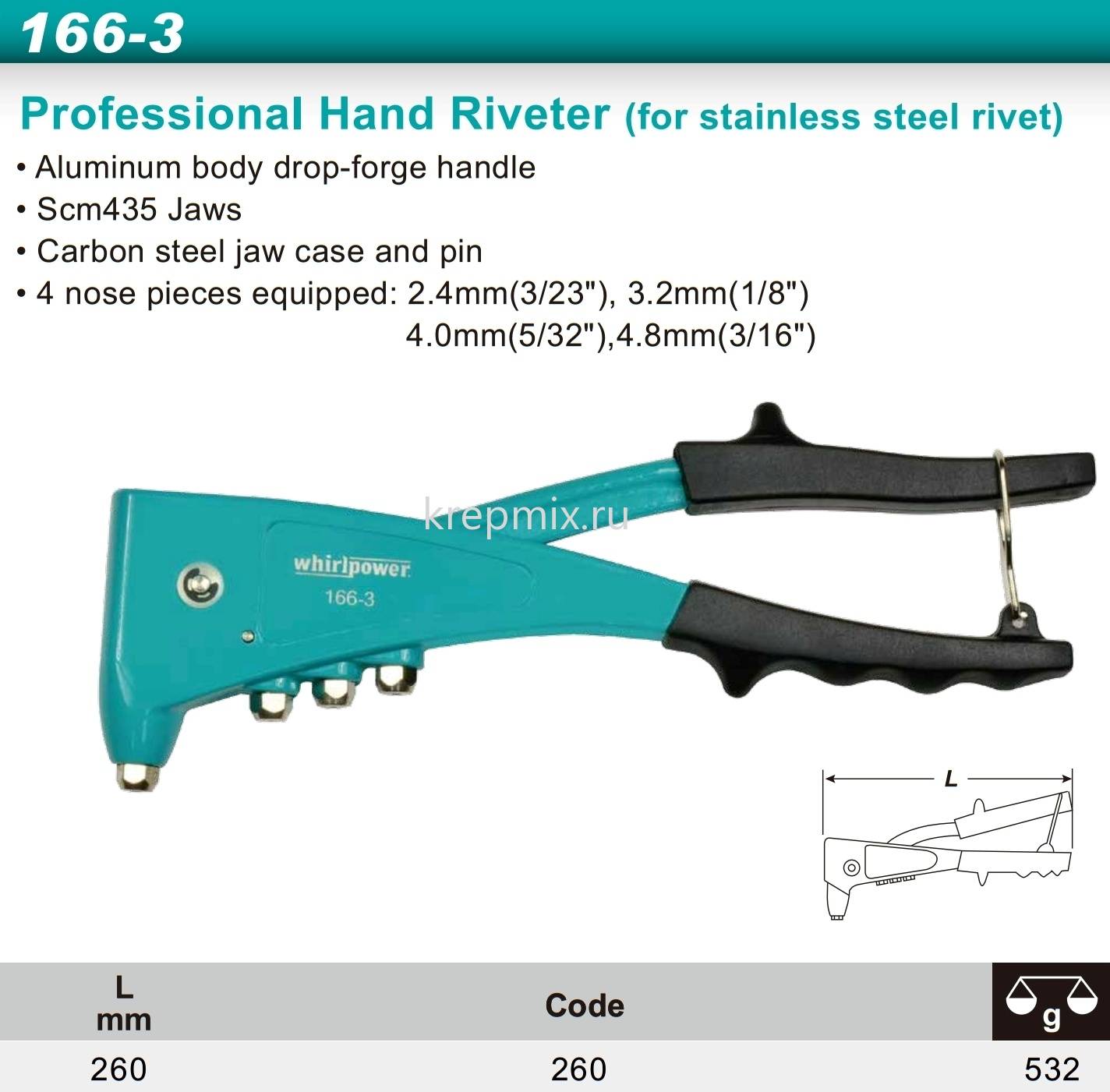

Одноручные инструменты кулисного типа

Выбрать ручной заклепочник для дома несложно: обратите внимание на одноручную модель. По отношению к оси установки рабочие ручки находятся под углом 90 градусов. Владелец заклепочника может соединять материалы, толщиной до 5 мм одной рукой

Владелец заклепочника может соединять материалы, толщиной до 5 мм одной рукой.

Двуручные

Такие инструменты используются профессионалами. Двуручный клепочник имеет большие размеры и может работать с клепками длиной до 8 мм. Ручки приспособления находятся в одной плоскости с рабочими губками, поэтому им может пользоваться опытный клепальщик.

При работе с инструментом нужно прикладывать усилия обеих рук. На длинных и больших рычагах располагаются удобные рукоятки. Если приложить больше усилий, получится работать с заклепками диаметром до 14 мм.

Гармошка

Этот вид механических инструментов обеспечивает крепеж внушительных размеров. Принцип работы гармошки не требует прилагать много усилий. Инструмент имеет рычажную конструкцию и по внешнему виду напоминает гармошку. Он используется для самостоятельного проведения ремонтных работ. Одной рукой мастер выполняет работу, а второй — работает с заклепочником.

Описание инструмента и его виды

Заклепочник представляет собой тип инструмента, в основу работы которого положен тот же принцип, что и пистолета. Он используется для соединения элементов конструкций и их деталей толщиной не более 1 см.

При использовании такого механического пистолета соединения деталей чаще всего создают с внутренней стороны. Ручной заклепочник является рычажным вариантом пистолета, в конструкции которого можно выделить два основных элемента:

Рычажная система, обеспечивающая необходимое усилие при соединении элементов изделий.
Пружинный механизм, необходимый для втягивания заклепки внутрь.

Производители выпускают два вида ручных заклепочников — вытяжные и резьбовые.

Вытяжного типа

Этот тип инструмента обеспечивает соединение деталей за счет тягового усилия, посредством которого происходит фиксация заклепки. Когда рычаг пистолета оказывает силовое воздействие, стержень заклепки начинает втягиваться в ее трубчатую часть, распирая ее головку стержня. Снаружи шляпка заклепки тоже расплющивается, и в результате получается довольно прочное соединение деталей.

Резьбовые заклепочники

Заклепочники этого типа работают по схожему принципу за некоторым исключением. Здесь шарик втягивается в рабочую часть благодаря вращению резьбы в трубчатой части заклепки. Иными словами, соединение элементов осуществляется за счет фиксации головки посредством закручивания рукоятки. Этот способ фиксации элементов деталей менее распространен, преимущественно его используют для соединения деталей незначительной толщины.

Как правило, заклёпочный инструмент продается вместе с набором насадок различного диаметра.

В зависимости от типа используемого привода, заклепочники можно классифицировать на несколько основных групп:

пневмогидравлические;
аккумуляторные;
электрические;
механические (ручные);
пневматические.

Чаще остальных в бытовой сфере используются устройства с механическим приводом. Производители выпускают их в двух вариантах: первый предполагает выполнение соединения деталей при помощи одной руки, а второй — за счёт силового воздействия, оказываемого двумя руками.

Принцип соединения деталей с помощью одной руки положен в основу работы и ручного заклепочника, известного под названием «гармошка».

Ручные заклепочники можно купить по различным ценам, которые зависят от нескольких факторов — типа привода, модели, способа соединения и производителя. Устройства от именитых брендов являются более дорогими в отличие от изделий неизвестных производителей.

Дорогостоящими могут считаться также аккумуляторные, пневмогидравлические и электрические модификации инструмента, если их сравнивать с ручными клепальниками. Объяснить это можно использованием в них более сложной конструкции. Чаще всего такие устройства применяются на промышленных производствах.

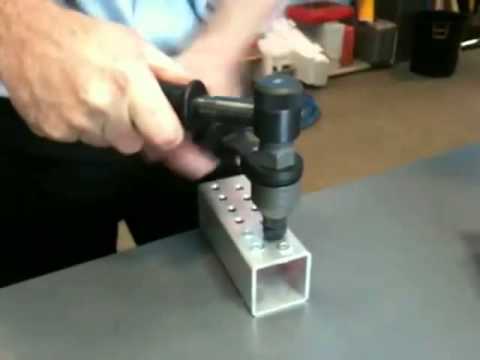

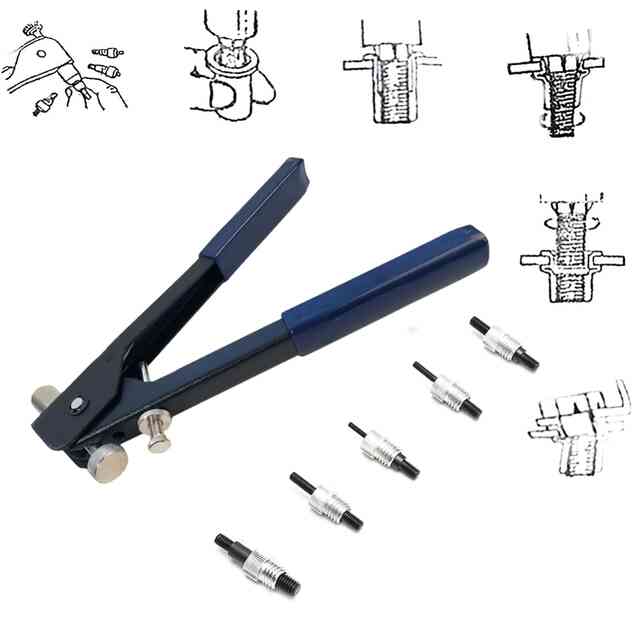

Заклепочник резьбовой принцип его работы пошаговая инструкция

Самое надежное соединение обеспечивается при помощи резьбовых устройств. Принцип их работы достаточно простой, однако вызывает некоторое неудобство — каждую заклепку перед применением необходимо накрутить на концевую часть инструмента. Инструкция, как работают резьбовые приборы, имеет следующий вид:

Первоначально необходимо просверлить отверстие соответствующего диаметра в листовой стали — от 3 до 14 мм или М3-М14
Установить в головку инструмента соответствующего диаметра резьбовой наконечник (стержень)
Накрутить на наконечник резьбовую бобышку до упора
Установить заклепку в отверстия соединяемых элементов
Произвести заклепывание путем воздействия на рычаги (свести их друг с другом)
Далее для разъединения инструмента с полученным соединением понадобится произвести его вывинчивание
После этого соединение готово к применению, и в него можно вкрутить соответствующего диаметра болт

Для наглядности ниже представлено видео, на котором видно, что представляет собой резьбовой инструмент, и как происходит его применение.

Какие виды заклепок выпускаются

Метод клепки не теряет популярности, даже несмотря на наличие разного сварочного оборудования. Варить сваркой можно далеко не все материалы, поэтому использование заклепок было и будет всегда актуальным. В зависимости от используемого инструмента, заклепки или их еще называют бобышками, классифицируются на такие виды:

Обычные или классические — это самый простой вид клепок, которые имеют форму грибка. Предназначены для склепывания двух и более листов стали без использования специализированного инструмента. Принцип работы таких заклепок заключается в том, что соединение осуществляется путем сминания шляпки бобышки молотком
Полутрубчатые — они имеют вид наполовину полого стержня. Достоинство такой оснастки в том, что они не требуют много усилий для соединения, но зато имеют невысокую прочность, что является их минусом. Обычно используются они там, где есть небольшие механические нагрузки
Вытяжные — их еще также называют закладными, отрывными и тяговыми. Используются совместно с вытяжными заклепочниками, и зачастую применяются не только для соединения листов оцинковки, но еще и при монтаже заборов из профнастила
Пистонные — используются для обеспечения соединения двух деталей, где имеется малая или вовсе отсутствует нагрузка. Обычно используются на одежде в качестве декоративного материала
Резьбовые — их еще называют гаечными. Они также предназначены для применения совместно со специализированным инструментом — резьбовым заклепочником. Это самый надежный вид клепочного соединителя

Все виды заклепок используются в разных сферах — машиностроение, ремонт авто, строительство, изготовление сооружений из листовой стали, жестянщики и т.п. В зависимости от типа заклепочника, необходимо выбирать соответствующие бобышки. Если необходимо выполнить разовое соединение методом клепки, то при этом не понадобится покупать специальный инструмент. Для этого применяются классические клепки.

При выборе надо учитывать, что заклепки бывают разных диаметров, что влияет на качество соединения. Стяжные клепки выпускаются следующих типоразмеров:

2,4 мм
3 мм
3,2 мм
4 мм
4,8 мм
5 мм
6 мм
6,4 мм

Резьбовые заклепки также выпускают разных размеров:

М3
М4
М6
М8
М10
М12
М14

Чем больше размер заклепки, тем выше ее стоимость, и соответственно крепче соединение.

Это интересно!Для изготовления заклепок используются такие материалы, как алюминий, нержавейка, латунь, медь и даже сталь.

Обзор 3 лучших моделей

POP PS 15

Производитель —POP(Англия);
Стоимость: 2.750 руб;
Рекомендуемые клепки – до 5мм;
Вес — 600 гр;
Размер – 24,5 см;

Модель для вытяжных клёпок. Лёгкая и удобная. Алюминиевый прочный корпус. Эргономичные рукоятки для удобного захвата. В комплекте — заклепочные патроны (2,4; 3,2; 4,0; 4,8/5,0), монтажный ключ.

ЗУБР МАСТЕР- 31195

Производитель —Тайвань;
Бренд – Россия;
Стоимость: 1.450 руб;
До 4,8 мм рекомендуемые клепки;
Вес — 700 гр;
Габариты — 0x 12,7 x 35,5 см.

Модель для вытяжных клёпок. Головка поворотная на любой градус. Литой силуминовый корпус. Инструмент прочный, надёжный, удобный.

KRAFTOOL INDUSTRIE 31182

Бренд – Германия;
Производитель —Тайвань;
Стоимость: 6.100 руб;
Рекомендуемые клепки до 6,4мм;
Работа с вытяжными и резьбовыми элементами.
Вес – 3,04кг;
Габариты – 5,5 x 39,0 x 24,0 см.

Данная модель работает как с вытяжными, так и резьбовыми клёпками. Возможна работа в двуручном варианте. Складная конструкция убирается в кейс.

Основные сферы применения

Многие согласятся, что без заклёпочника не обходятся ни одни ремонтные работы. Универсальность этого ручного инструмента считается наиболее востребованной в тех случаях, когда нужно соединить несколько заготовок, а использование других методов крепления является нецелесообразным. Как показывает практика, с помощью этого приспособления чаще всего соединяют различные крепёжные элементы.

Что касается рычажного заклёпочника, то сам рабочий механизм представлен в виде пистолета и состоит из двух частей. Основную работу выполняет пружинный механизм, который втягивает заклёпку во внутреннюю часть инструмента. Потом рычажная система равномерно расплющивает её. Уникальное строение ручного рычажного заклёпочника позволяет соединять между собой те детали, толщина которых может превышать отметку 10 мм.

Фиксация различных заготовок с помощью заклёпок отличается высоким качеством благодаря тому, что в этом инструменте присутствуют следующие технические характеристики:

Высокая степень надёжности. Под действием ручного заклёпочника создаётся неразборное соединение, за счёт чего достигается наивысшая степень прочности. Стоит отметить, что универсальность заклёпочного соединения была использована при строительстве всем известной Шуховской башни в Москве, а также Эйфелевой башни в Париже. А ведь эти архитектурные красоты существуют уже не одно десятилетие. Это ещё раз доказывает эффективность и надёжность использования заклёпок.
Хорошее противостояние вибрациям.
Подготовка к установке заклёпок проводится максимально быстро. Работа ручного инструмента длится всего несколько секунд, что существенно ускоряет темп выполнения заклёпочных работ.
В отличие от сварочных швов заклёпки не лопаются и не растрескиваются. Когда на соединительный элемент воздействует неблагоприятный фактор, он начинает растягиваться, благодаря чему можно своевременно увидеть имеющиеся неисправности и быстро устранить их.
В отличие от винтового соединения заклёпки стоят гораздо дешевле, так как они представляют собой небольшие кусочки металла цилиндрической формы.

Стоит отметить, что на сегодняшний день выпускается несколько разновидностей заклёпочных механизмов, которые могут иметь как простую, так и сложную форму. К примеру, в продаже можно встретить универсальные поворотные головки, которые можно использовать в самых труднодоступных местах. Что касается установки заклёпок — этот процесс длится всего несколько секунд.

Плюсы и минусы

Заклепочники применяются при сборке самых разных металлических и смешанных конструкций. Они используются в строительстве, радиопромышленности, транспортном машиностроении, ремонтных работах: там, где не требуется высокое усилие крепления.

Основные преимущества заклепочников перед другими инструментами для создания неразъемных соединений, таких как сварка или склеивание, следующие:

исключительная простота конструкции и самой технологии;
дешевизна инструмента и расходных материалов;
нет необходимости в тщательной подготовке поверхности, ее механической очистке и обезжиривании, а также в снятии оксидных пленок;
способность работать в узких местах и стесненных условиях;
возможность соединять самые разные металлы и сплавы, а также неметаллические материалы;
нет необходимости в применении высоких температур или вредных для здоровья клеящих составов.

Есть у заклепочников и недостатки:

ограниченная прочность соединения;
соединение негерметично;
ослабление тонколистовых деталей в месте сверления отверстий;
спорный внешний вид клепаного изделия.

Заклепочник ручной имеет ограниченную прочность соединения

В целом, для определенного применения преимущества значительно перевешивают недостатки.

Заклепочник гармошка жабка принцип его применения

Принцип работы заклепочника гармошки достаточно простой и незамысловатый

При его использовании важно учитывать, что для склепывания должно быть достаточно свободного места. Длина инструмента в разжатом положении достигает 80 см. Принцип применения инструмента следующий:

Принцип применения инструмента следующий:

Для начала необходимо установить в прибор заклепку шпилькой внутрь
Полностью разжать рукоятку
Установить заклепку в отверстие
Произвести сжатие механизма в виде гармошки
Извлечь из патрона инструмента оставшуюся шпильку

Подробное видео описание ниже.

https://youtube.com/watch?v=gwOmr_n7vQE%3F

Достоинство жабки в том, что оператору необходимо меньше прилагать усилия, чем при работе с инструментом, имеющий одну подвижную и неподвижную рукоятку.

Правила применения приспособления

Для того чтобы применение этого устройства было наиболее удобным, нужно качественно подготовить все заготовки. Они аккуратно прикладываются друг к другу и размечаются. Далее надеваются средства для защиты рук и глаз, делается сквозное отверстие, превышающее размер клепки на несколько миллиметров. Эти операции необходимо выполнять плавно и очень аккуратно.

Когда нужно скрыть место клепки, то стоит выполнить развальцевание. Крепежный материал вставляется в заклепочник, а шляпка размещается в заранее сделанном отверстии. Затем нужно надеть рабочую головку инструмента и приложить усилие к ручкам устройства. После этих манипуляций заготовки будут качественно скреплены друг с другом.

Качественная эксплуатация приспособления предполагает выполнение таких правил:

Нужно хорошо подбирать тип крепежных материалов, иначе соединение будет хлипким и ненадежным. Когда заклепка неправильно выбрана, инструмент неспособен ее зафиксировать за одно сжатие рукояток.
Для монтажа клепки головку аппарата нужно сначала немного прижать, а потом надавить на рукоятку.
Для производства клепок применяются разные виды материалов, к примеру, алюминий и нержавеющая сталь. Для того чтобы соединение было качественным, стоит выбирать крепеж в соответствии с материалом заготовок.
При работе с клепальником необходимо применять защитные средства для глаз и рук.
Стоит заранее внимательно прочитать заводскую инструкцию. Это поможет не допустить самых распространенных ошибок.
Необходимо хорошо осмотреть устройство. Если обнаружена поломка любого узла, то нужно обратиться в специализированную мастерскую, которая занимается ремонтом подобных приспособлений.

Из-за стремительного развития современных технологий расклепать разрез заготовок стало очень просто. Эта работа не займет много времени и сил благодаря применению ручного заклепочника, который прост в использовании и упрощает фиксацию заготовок из металла.

Резьбовой заклепочник или гайкоклеп его плюсы и минусы

Это специальный вид заклепочников, который предназначен для работы с резьбовыми клепками. Такой вид инструмента обеспечивает более надежное соединение, а также дополнительно позволяет его усилить за счет использования болтов. Резьбовое соединение в итоге получается неразъемным. Отверстие после соединения имеет внутреннюю резьбу. Принцип работы резьбовых заклепочников основывается на том, что на головку инструмента (стержень или резьбовая часть) накручивается клепка с резьбой. После этого клепка, закрепленная на инструменте, вставляется в отверстие, и осуществляется сжимание рукояток. При сжатии рукояток происходит сминание или развальцовка с противоположной стороны клепки, в результате чего формируется шляпка.

Конструкция резьбового заклепочника представлена на фото. Такой вид инструмента относится к категории мощных, и поэтому чем больше размер заклепки, тем больше усилий необходимо прилагать оператору, чтобы выполнить соединение. К достоинствам таких устройств относится высокое качество соединения, усилить которое можно болтовым элементом. Кроме того, плюсом является возможность использования клепок разного размера, что также влияет на качество соединения. Недостатков у таких инструментов больше, и проявляются они по таким факторам:

Высокая стоимость инструмента более 2500 тысяч рублей
Необходимость прикладывания большого физического усилия, которое возрастает в зависимости от диаметра клепки
Невысокая скорость соединения, так как предварительно клепку необходимо накрутить на резьбовой наконечник инструмента, а после соединения, выкрутить прибор
Высокая стоимость не только инструмента, но и заклепок

Выбирать резьбовой заклепочник рационально только тогда, когда необходимо обеспечить надежное соединение листовой стали, а также при наличии отверстий большого диаметра. Наличие отверстий в местах соединения позволяет крепить полученную конструкцию.
