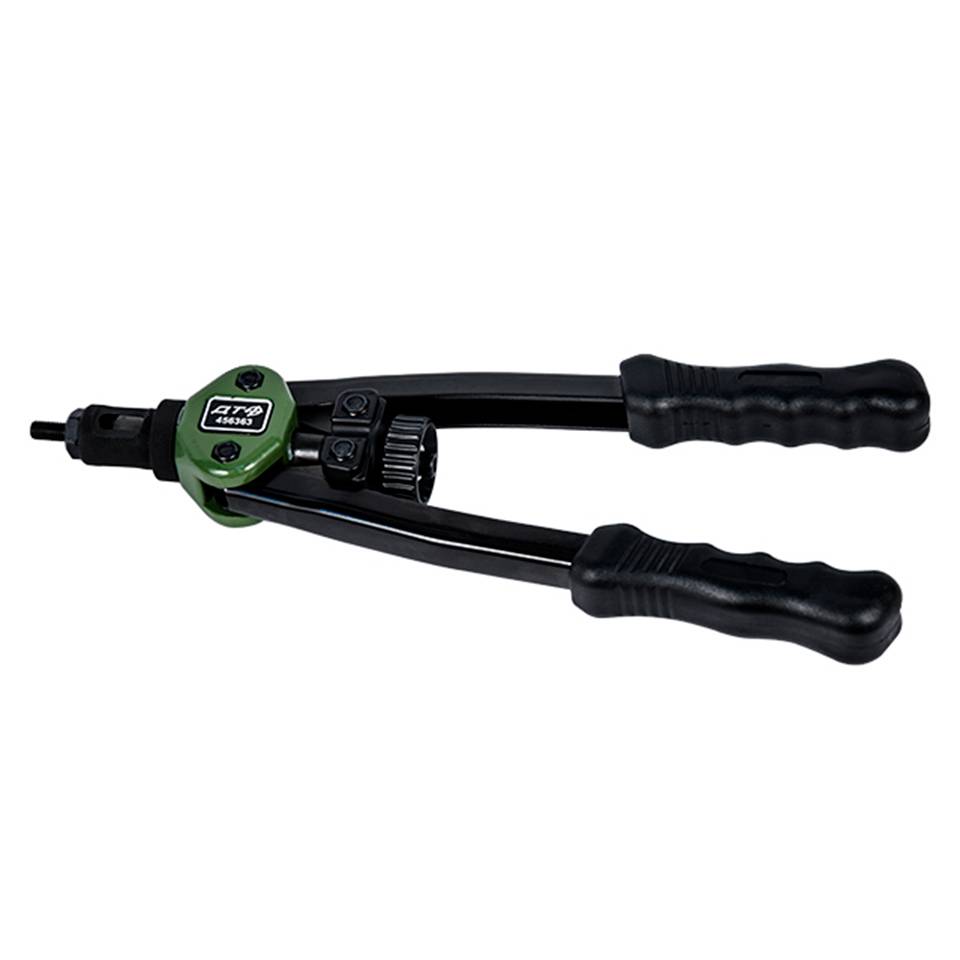

Заклепочник для резьбовых заклепок: классификация, виды, использование

Какие виды заклепок выпускаются

Метод клепки не теряет популярности, даже несмотря на наличие разного сварочного оборудования. Варить сваркой можно далеко не все материалы, поэтому использование заклепок было и будет всегда актуальным. В зависимости от используемого инструмента, заклепки или их еще называют бобышками, классифицируются на такие виды:

Обычные или классические — это самый простой вид клепок, которые имеют форму грибка. Предназначены для склепывания двух и более листов стали без использования специализированного инструмента. Принцип работы таких заклепок заключается в том, что соединение осуществляется путем сминания шляпки бобышки молотком
Полутрубчатые — они имеют вид наполовину полого стержня. Достоинство такой оснастки в том, что они не требуют много усилий для соединения, но зато имеют невысокую прочность, что является их минусом. Обычно используются они там, где есть небольшие механические нагрузки
Вытяжные — их еще также называют закладными, отрывными и тяговыми. Используются совместно с вытяжными заклепочниками, и зачастую применяются не только для соединения листов оцинковки, но еще и при монтаже заборов из профнастила
Пистонные — используются для обеспечения соединения двух деталей, где имеется малая или вовсе отсутствует нагрузка. Обычно используются на одежде в качестве декоративного материала
Резьбовые — их еще называют гаечными. Они также предназначены для применения совместно со специализированным инструментом — резьбовым заклепочником. Это самый надежный вид клепочного соединителя

Все виды заклепок используются в разных сферах — машиностроение, ремонт авто, строительство, изготовление сооружений из листовой стали, жестянщики и т.п. В зависимости от типа заклепочника, необходимо выбирать соответствующие бобышки. Если необходимо выполнить разовое соединение методом клепки, то при этом не понадобится покупать специальный инструмент. Для этого применяются классические клепки.

При выборе надо учитывать, что заклепки бывают разных диаметров, что влияет на качество соединения. Стяжные клепки выпускаются следующих типоразмеров:

2,4 мм
3 мм
3,2 мм
4 мм
4,8 мм
5 мм
6 мм
6,4 мм

Резьбовые заклепки также выпускают разных размеров:

М3
М4
М6
М8
М10
М12
М14

Чем больше размер заклепки, тем выше ее стоимость, и соответственно крепче соединение.

Это интересно! Для изготовления заклепок используются такие материалы, как алюминий, нержавейка, латунь, медь и даже сталь.

Толщина заклепочного соединения

Вытяжные заклепки конструируются так, чтобы соединять вместе материалы с заданной общей толщиной. Количество деформации тела заклепки, которое происходит при ее осадке, зависит от этой толщины (рисунок 6).

Рисунок 6 — Захват заклепочного соединения

Если заклепка слишком длинная, то на «слепой» стороне соединения будет оставаться слишком много материала заклепки и потребуется большее усилие для разрыва сердечника.

Если заклепка слишком короткая, то на «слепой» стороне соединения может быть недостаточно материала заклепки, чтобы обеспечить плотное соединение материалов.

Преимущества и недостатки разных заклепочников

Тот факт, что заклепочники на рынке представлены несколькими видами, обусловлен наличием как плюсов, так и минусов их использования.

Исходя из них инструмент выбирается под работы в конкретных условиях:

• Одноручные модели развивают небольшое рабочее усилие, поэтому их используют для монтажа заклепок из мягкого материала, например, алюминия. Вместе с тем они компактны, а для работы требуется всего одна рука.

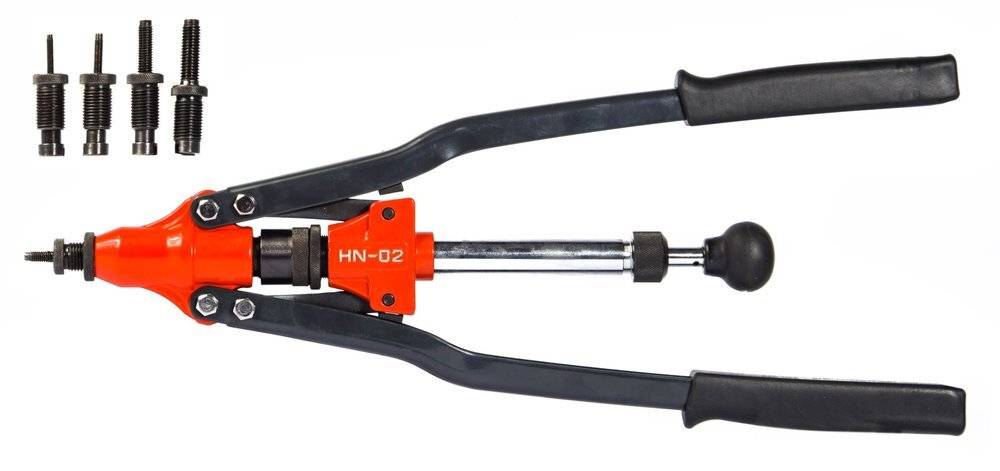

• Двуручные модели за счет наличия двух усиленных рычагов с легкостью справляются с заклепками, изготовленными из твердого материала, например, стали. Вместе с тем работа выполняется двумя руками, что несколько не удобно.
• Кулисные модели поддерживают работу одной рукой. Усилие можно повысить, наваливаясь на механизм всем телом, что обеспечивает также поддержку стальных заклепок.

Одновременно с этим гармошка не подходит для монтажа легких конструкций, не способных выдержать оказываемое на них высокое давление, требуемое для затягивания крепежа.

Как выбрать качественный прибор

Почему актуальным остается вопрос, как выбрать заклепочник? Ведь несмотря на то, что инструмент относится к категории ручных, он имеет достаточно высокую стоимость. Чтобы сэкономить, многие покупатели решаются на отчаянный шаг — выбирают дешевые модели. В итоге прибор очень быстро выходит из строя, и получается, что деньги были потрачены впустую. Не стоит также покупать дорогие модели, так как окажется, что инструмент попросту будет большую часть времени лежать на полке в гараже. Что учитывать при выборе ручного заклепочника — имеются такие нюансы:

Материал корпуса прибора — не покупайте пластиковые модели. Как бы красочно их не описывали производители и продавцы, но такие инструменты являются игрушкой, которые подходят только для детей. Выбирать устройства нужно только из качественной стали. Тип используемой стали добросовестные производители указывают в техническом описании Сколько весит инструмент — хороший резьбовой заклепочник имеет соответствующий вес, что позволяет использовать его для соединения заклепок диаметром 12-14 мм

Комплектация — обычно хорошие и качественные приборы продаются в комплектации со сменными головками, а также расходными материалами

Кроме того, устройства располагаются в специальных пластиковых, металлических или деревянных кейсах, что упрощает не только их хранение, но и транспортировку

Производитель — это очень важно, так как сегодня на рынке появляются разные производители с неизвестной репутацией. Испытывать судьбу не рекомендуется, поэтому выбирайте заклепочники таких производителей, как Kraftool, Matrix, Gross, JTC, Stayer и другие. Это интересно! Если инструмент планируется применять часто, тогда предпочтение стоит отдать усиленным заклепочникам

Они стоят дороже обычных, однако служат дольше, и предназначены специально для длительного использования

Это интересно! Если инструмент планируется применять часто, тогда предпочтение стоит отдать усиленным заклепочникам. Они стоят дороже обычных, однако служат дольше, и предназначены специально для длительного использования.

https://youtube.com/watch?v=LECRsPZ5oAA%3F

Делая вывод о том, какие бывают заклепочники ручного типа, надо сказать, что для домашнего использования вполне хватит стяжных моделей. Резьбовой прибор также может пригодиться, но только если планируется работать с листовой сталью. Правильное хранение и использование позволит увеличить срок службы даже бюджетной модели инструмента.

Публикации по теме

Ударная отвертка и неоценимая польза инструмента

Как правильно работать шпателями: их виды, назначение и особенности применения

Выбираем секаторы с храповым механизмом как наточить и отремонтировать инструмент

Трубный клупп – ручной инструмент для нарезки резьбы на стальных трубах

Виды по типу заклепок

В строительных магазинах можно найти всего два вида заклепок – вытяжные и резьбовые. Исходя из этого, различают 2 разновидности инструмента:

Вытяжной заклепочник. Действует по принципу протягивания внутреннего силового стержня через мягкий наружный корпус. При этом последний деформируется, заполняя все пространство отверстия. В определенный момент, когда усилие максимально, ножка заклепки обламывается, а на поверхности детали образуется шляпка.

Резьбовой. Сущность работы с ним заключается в деформации торца резьбовой заклепки так, чтобы он сплющивался и запрессовывался в отверстии.

Как сделать самодельный заклёпочник для вытяжных заклёпок

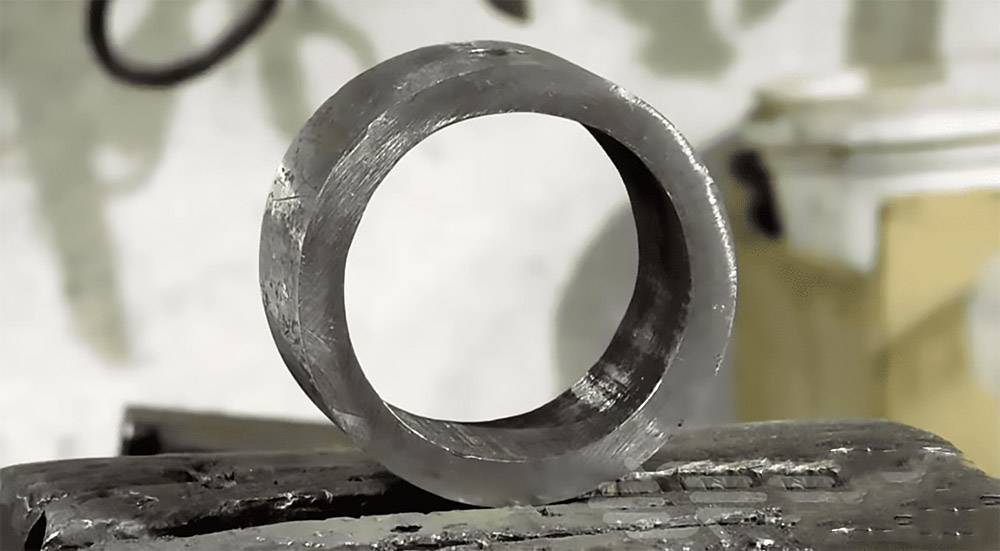

Сначала отрезаем кусок толстой трубы, её диаметр должен быть 57 мм, а длина 3,5 см. Далее высверливаем отверстие диаметром 12 мм. Как только высверлили отверстие в трубе, нужно приварить гайку под шпильку М12.

С другой стороны, напротив гайки, нужно высверлить ещё одно отверстие. Его диаметр должен быть 2,5 мм. Потай делается сверлом 8 мм.

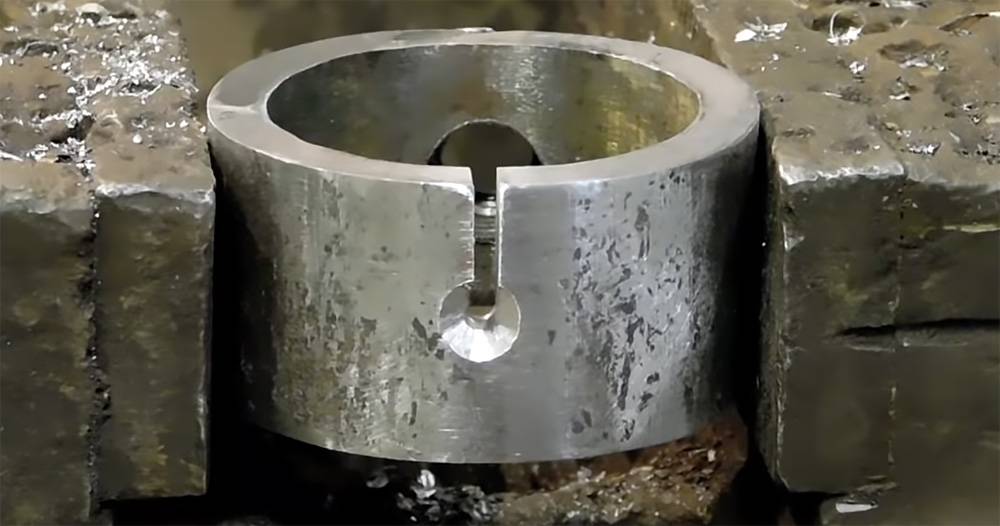

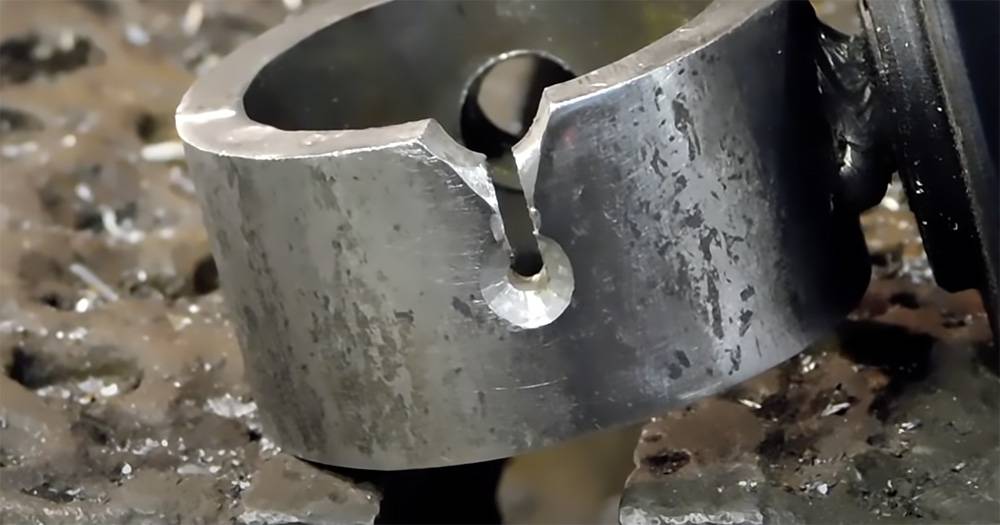

Далее берём шлифовальную машинку и проделываем прорезь, где маленькое отверстие. Затем между отверстиями это примерно середина трубы привариваем болт М8.

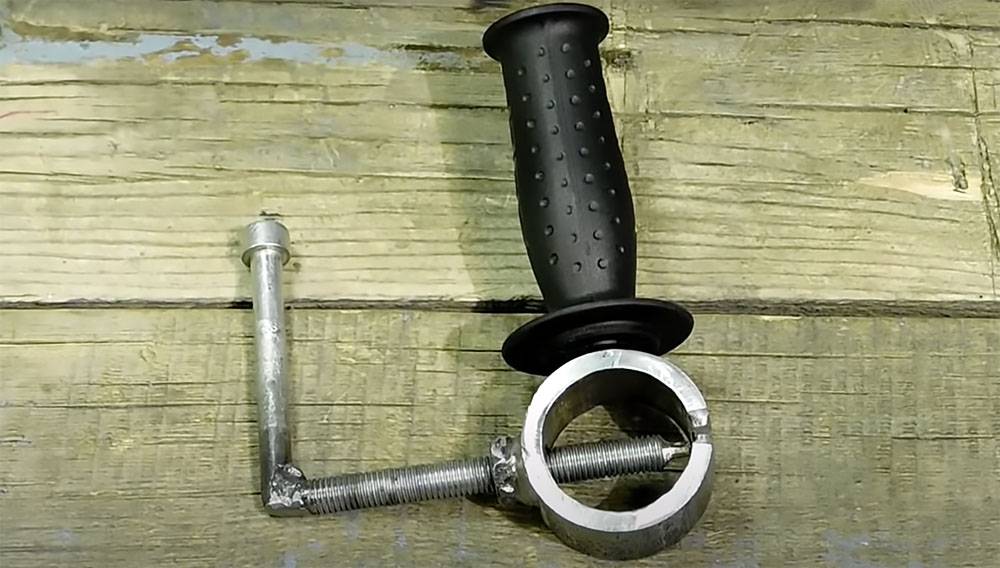

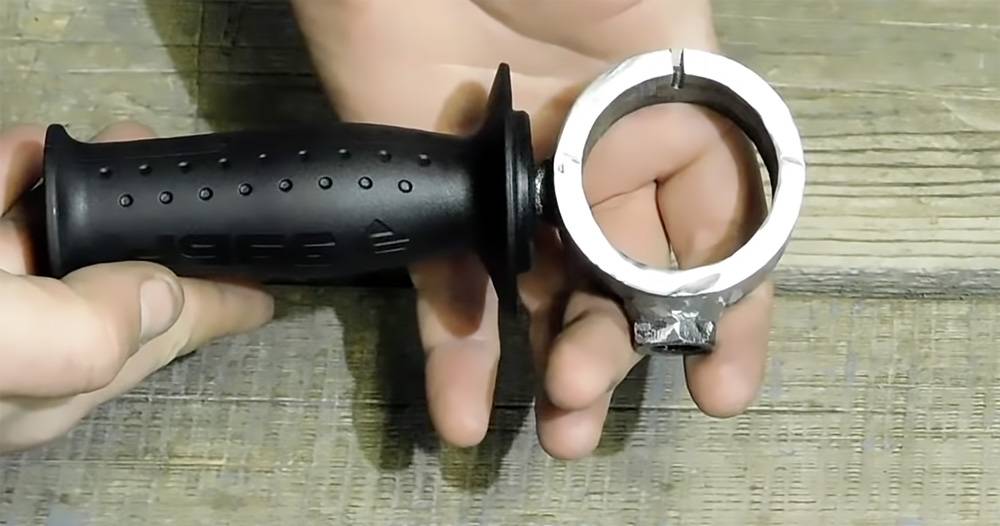

Ручку от перфоратора или дрели нужно накрутить на шпильку приваренного болта.

Последний этап — сделать в прорезе выборку и прикрутить заранее приготовленную деталь из шпильки и болта.

Случается так, что ножка заклёпки обрывается раньше положенного времени. Но, как показывает практика, если наклёпки не качественные, то они могут сломаться и на заводском заклёпочнике.

Некоторые могут сказать, что можно купить дешёвый инструмент китайского производства. Но зачем тратиться, если этот инструмент вам понадобится лишь на один раз?

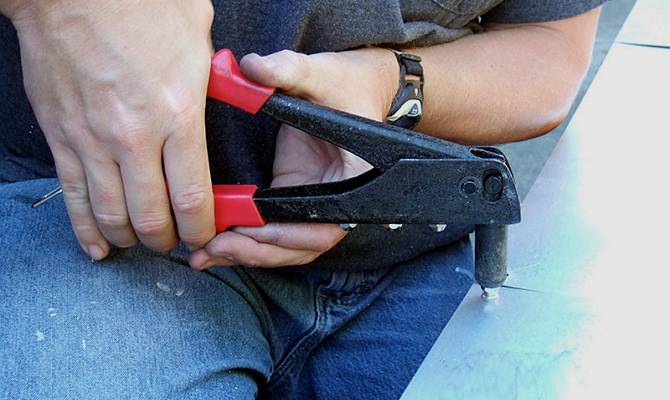

Как правильно пользоваться

Предлагается инструкция, как пошагово клепать заклепочный шов:

Шаг № 1. Две металлические детали, которые нужно соединить, прикладываем друг к другу. При необходимости фиксируем любым способом, чтобы они не сдвигались.

Шаг №2. Отмечаем карандашом точку, где будет находиться заклепка. Сверлим дрелью в этой точке сквозное отверстие. Диаметр отверстия должен быть равен диаметру тела заклепки.

Шаг №3. Готовим инструмент: подбираем по диаметру стержня заклепки нужный нам наконечник. У ручного заклепочника в наборе предусмотрено три наконечника для разных диаметров стержней заклепки.

Шаг №4. Вставляем заклепку в заклепочник. Метод будет зависеть от типа вашего инструмента. В вытяжном нужно просто вставить заклепку в наконечник, а в резьбовом – необходимо заклепку накрутить на резьбу.

Шаг №5. Тело заклепки устанавливаем в отверстия деталей, которые уже подготовлены для соединения.

Шаг №6. Упираемся заклепочником в буртик тела заклепки и захватываем губками стержень заклепки. Инструмент обязательно должен держаться строго перпендикулярно поверхности соединяемых деталей.

Шаг №7. Сдавливаем ручки инструмента и стержень протягивается сквозь тело заклепки. При достижении определенного тягового усилия стержень обламывается. Заклепка установлена!

Преимущества и недостатки разных заклепочников

Исходя из них инструмент выбирается под работы в конкретных условиях:

• Одноручные модели развивают небольшое рабочее усилие, поэтому их используют для монтажа заклепок из мягкого материала, например, алюминия. Вместе с тем они компактны, а для работы требуется всего одна рука.
• Двуручные модели за счет наличия двух усиленных рычагов с легкостью справляются с заклепками, изготовленными из твердого материала, например, стали. Вместе с тем работа выполняется двумя руками, что несколько не удобно.
• Кулисные модели поддерживают работу одной рукой. Усилие можно повысить, наваливаясь на механизм всем телом, что обеспечивает также поддержку стальных заклепок.

2 Принцип работы заклепочников

Заклепочник являет собой специальное приспособление, предназначенное для соединения между собой деталей в тех случаях, когда обычный способ монтажа невозможен. При помощи заклепок создаются надежные соединения деталей, обладающие повышенной устойчивостью к разрывам и вибрации.

Принцип действия заключается в деформировании кромки заклепки таким образом, что она запрессовывается в монтажном отверстии

При этом важно сохранить внутреннюю резьбу неповрежденной

Заклепочный инструмент позволяет соединять между собой не только металлические изделия, но и листы пластика в комбинации с другими материалами

В этом случае важно использовать небольшую шайбу, которая будет равномерно распределять прилагаемое давление

Соединение металлических изделий заклепочником

В отличие от обычных аналогов, резьбовые заклепки не только соединяют между собой несколько листов материала, но и позволяют впоследствии применять к ним болтовые крепежи. Такое соединение может использоваться даже на лицевой стороне уже окрашенной стены или другой поверхности.

Важный показатель, который определяет надежность соединения – внешний диаметр самой заклепки. Чем он больше, тем сильнее и устойчивее будет крепление материалов между собой. Эта особенность имеет и обратную сторону: с крепежами большого размера работать гораздо труднее, для этого может понадобиться мощное профессиональное оборудование.

Правила применения приспособления

Для того чтобы применение этого устройства было наиболее удобным, нужно качественно подготовить все заготовки. Они аккуратно прикладываются друг к другу и размечаются. Далее надеваются средства для защиты рук и глаз, делается сквозное отверстие, превышающее размер клепки на несколько миллиметров. Эти операции необходимо выполнять плавно и очень аккуратно.

Когда нужно скрыть место клепки, то стоит выполнить развальцевание. Крепежный материал вставляется в заклепочник, а шляпка размещается в заранее сделанном отверстии. Затем нужно надеть рабочую головку инструмента и приложить усилие к ручкам устройства. После этих манипуляций заготовки будут качественно скреплены друг с другом.

Качественная эксплуатация приспособления предполагает выполнение таких правил:

Нужно хорошо подбирать тип крепежных материалов, иначе соединение будет хлипким и ненадежным. Когда заклепка неправильно выбрана, инструмент неспособен ее зафиксировать за одно сжатие рукояток.
Для монтажа клепки головку аппарата нужно сначала немного прижать, а потом надавить на рукоятку.
Для производства клепок применяются разные виды материалов, к примеру, алюминий и нержавеющая сталь. Для того чтобы соединение было качественным, стоит выбирать крепеж в соответствии с материалом заготовок.
При работе с клепальником необходимо применять защитные средства для глаз и рук.
Стоит заранее внимательно прочитать заводскую инструкцию. Это поможет не допустить самых распространенных ошибок.
Необходимо хорошо осмотреть устройство. Если обнаружена поломка любого узла, то нужно обратиться в специализированную мастерскую, которая занимается ремонтом подобных приспособлений.

Из-за стремительного развития современных технологий расклепать разрез заготовок стало очень просто. Эта работа не займет много времени и сил благодаря применению ручного заклепочника, который прост в использовании и упрощает фиксацию заготовок из металла.

Как выбрать?

Выбирая клепальник, следует руководствоваться теми задачами, которые с его помощью предполагается решать. Если инструмент будет использоваться для установки сотен заклепок за смену, лучше свой выбор остановить на двуручной модели, желательно при этом, чтобы рукоятки были цельными, не складными. Это наиболее прочная схема. Неплохо также, чтобы инструмент имел контейнер для обломленных штырей, это позволит сохранить порядок на рабочем месте после установки большого числа заклепок.

Выбор инструмента для дома более демократичен. В этом случае одними из главных критериев должны стать надежность и удобство. Если устанавливать планируется иногда несколько заклепок, покупать профессиональный двуручный инструмент бессмысленно. Для мастерских лучше иметь набор заклепочников. Двуручный для основной работы и, на всякий случай, одноручный с поворотной головкой. Если работать с заклепками предстоит профессионально, лучше не экономить и покупать инструмент проверенных производителей.

Что такое заклепочник?

Сейчас трудно переоценить значение заклепочных работ там, где невозможно соединить тонкие детали другими способами.

Заклепочные крепежи незаменимы в строительных работах – это формирование заборов из профиля, заклепывание стальных листов или металлических материалов, монтаж фасадов вентиляции. В промышленности – соединение корпусов в оборудовании бытового пользования, автомобилях, отопительных установках. В быту – при проведении небольших ремонтных работ.

Такой метод придает соединению надежность и устойчивость к вибрации. Соединение не лопнет при увеличении нагрузки, чем выгодно отличается от сварочного шва.

Топ-5 лучших заклепочников для вытяжных заклепок

В строительстве часто применяют не только резьбовые, но и вытяжные крепления. Они обладают высокой прочностью и при этом довольно легки в установке. Быстро провести монтаж заклепок позволяют ручные инструменты из разных ценовых категорий с силовым или автоматическим принципом действия.

Metabo NP 18 LTX BL 5.0

Компактный, но мощный заклепочник работает с вытяжными крепежами до 5 мм в диаметре и подходит для использования в труднодоступных местах. Оснащен подсветкой и креплением для ремня, очень удобен в применении, не вызывает быстрого утомления за счет небольшой массы. Инструмент поставляется в комплекте с ключом для быстрой замены насадок.

Важно! Аккумуляторный заклепочник совместим со всеми батареями для Metabo 18 B, есть индикация заряда, сообщающая о низком запасе энергии.
Средняя цена Metabo NP 18 составляет 47000 рублей

Gross 40409

Двуручный усиленный клепальник для вытяжных крепежей до 64 мм предназначен для прочного соединения листового металла и стальных профилей. Оснащен цанговым механизмом захвата штифтов, рабочая часть выполнена из устойчивой к деформациям и коррозии хром-молибденовой стали. Заклепочник обеспечивает особенно плотный захват крепежа, дает невысокую нагрузку на руки даже при долгом использовании.

Купить инструмент можно в комплекте с насадками для стальных и алюминиевых штифтов разных размеров. Также в наборе предусмотрен ключ для их быстрой смены.

Приобрести заклепочник Gross можно от 4000 рублей

Milwaukee M12 BPRT-0

Аккумуляторный ручной заклепочник взаимодействует с крепежами диаметром до 4,8 мм, предназначен для стальных, медных и алюминиевых стержней. Поставляется в комплекте с несколькими наконечниками, оснащен LED-подсветкой, облегчающей работу в ограниченном и плохо освещенном пространстве. В модели предусмотрен индикатор заряда аккумулятора.

Купить ручной заклепочник Milwaukee M12 можно от 21000 рублей

Kraftool 31180

Ручной заклепочник для вытяжных штифтов обладает компактными размерами и удобным рычажным механизмом. Среди достоинств можно отметить высокую прочность инструмента, эргономичный корпус и прорезиненные рукоятки, предотвращающие проскальзывание пальцев при использовании. Модель подходит для любых фасадных и ремонтных работ небольшого объема в доме или на даче, где не требуется высокая производительность. Взаимодействует с заклепками из алюминия и стали, гарантирует прочное, надежное и аккуратное скрепление листовых материалов и профилей.

Цена ручного вытяжного заклепочника Kraftool 31180 составляет около 3500 рублей

Kraftool 31170-H6

Очень бюджетный силовой заклепочник подходит для ремонтных работ и надежного соединения листовых материалов. Отличается надежностью и простотой, выполнен из литой стали. Ручки у девайса прорезинены и оборудованы ограничителями для пальцев, поэтому не скользят в ладонях и не оставляют мозолей у оператора. В комплект входят сменные наконечники, запасные соединители и контейнер для транспортировки.

Купить ручной заклепочник Kraftool 31170-H6 можно всего от 800 рублей

Обзор видов

Развитие ручных механических заклепочников шло по нескольким основным направлениям, общим оставалась необходимость приложения физических усилий на силовой механизм для формирования прочного соединения.

По используемому виду заклепок

Эволюция заклепочников шла параллельно с эволюцией заклепок, это привело к появлению принципиально различных инструментов. Традиционно заклепки изготавливаются из стали, меди или алюминия. Применение различных металлов требует разных усилий и разной конструкции клепальников. Соединение простыми медными или алюминиевыми заклепками можно было производить при помощи молотка, то же можно было проделать и со стальными заклепками. Однако в условиях домашней мастерской или гаража нередко такая, на первый взгляд простая операция, оказывалась почти неосуществимой.

Другое дело – применение стальных вытяжных заклепок. Для вытяжных заклепок вполне достаточно ручного механического заклепочника. Развитие рычажно-храпового механизма позволило разработать инструмент и для стальных заклепок. Несколько отличается инструмент для резьбовых заклепок. Работа с таким устройством, в отличие от вытяжных клепальников, занимает больше времени, однако, соединение получается боле прочным.

По количеству рукояток

Ручные заклепочники разделились на так называемые двуручные и одноручные, в зависимости от того, сколько рук задействованы при выполнении операции. Двуручный клепальник дает весьма значительное усилие. Такой инструмент может применяться для длительной работы, так как достаточно равномерно распределяет нагрузку, а благодаря длинным рукояткам и рычажному механизму, позволяет обойтись относительно небольшими физическими усилиями

Некоторые модели для установки пустотелых заклепок снабжаются специальным контейнером для сбора обломленных штырей, что особенно важно при выполнении промышленного объема работ. Однако у данной разновидности инструмента есть и недостаток, с его помощью можно работать лишь, обеспечив свободный доступ к месту соединения. Эту проблему позволяет решить одноручный клепальник – так называемый «пистолет»

Усилие на храповой механизм передается от одной руки, путем сжатия подвижно и неподвижной рукояток. При установке тонких и коротких клепок бывает достаточно одного движения, однако, чаще все же приходится проделать несколько сжатий рукояток до того, как заклепка завальцуется, а штырь обломится. Такой инструмент может применяться для установки небольшого количества заклепок, так как длина рукояток все же требует довольно большого физического усилия

Эту проблему позволяет решить одноручный клепальник – так называемый «пистолет». Усилие на храповой механизм передается от одной руки, путем сжатия подвижно и неподвижной рукояток. При установке тонких и коротких клепок бывает достаточно одного движения, однако, чаще все же приходится проделать несколько сжатий рукояток до того, как заклепка завальцуется, а штырь обломится. Такой инструмент может применяться для установки небольшого количества заклепок, так как длина рукояток все же требует довольно большого физического усилия.

Однако небольшие габариты позволяют использовать одноручный инструмент там, где двуручный невозможно разместить. Кроме этого, некоторые модели снабжены поворотной головкой, что значительно расширяет диапазон их применения. Большинство моделей имеют усиленный корпус, неподвижно соединенный с одной из рукояток, это позволяет успешно использовать инструмент на протяжении многих лет. Профессионалы имеют в своем арсенале как двуручный, так и одноручный инструменты, позволяющие быстро и эффективно производить клепку любых деталей и материалов.

Отдельный вид представляет клепальник «гармошка», он же «лягушка». Его также можно отнести к одноручным инструментам. Усилие на механизм передается от сжимаемой рычажной системы. С помощью такого клепальника можно довольно эффективно применять клепки большого диаметра.

Критерии выбора ручных установщиков заклепок

Итак, если надо выбрать заклепочник ручного типа, обращаем внимание на следующие параметры:

Тип крепежа, с которым агрегат работает (винтовые, вытяжные, пистонные (люверсы), универсал — который ставит все типы заклепок).
Максимальный и минимальный размер заклепок.
Количество насадок для заклепок.
Материал крепежа, с которым инструмент работает (стальные, алюминиевые или только медь и латунь).
Из чего сделан сам инструмент. Лучше — нержавеющая сталь или сплавы алюминия

Ручной заклепочник винтового типа: обращаем внимание на размеры крепежа, который может быть установлен

На что еще обращайте внимание — на рукоятки. Резиновые накладки на них должны быть из хорошей резины

Сами рукоятки должны быть для вас удобны, так сможете работать быстрее и дольше. Еще обратите внимание на возможность фиксации ручек в нерабочем состоянии — есть специальная проволочная петля, которая удерживает ручки вместе

При хранении это удобно и важно

Что такое заклепочник?

Одним из таких инструментов является заклепочник, который предназначен для соединения двух и более деталей. Сейчас трудно переоценить значение заклепочных работ там, где невозможно соединить тонкие детали другими способами.

Описание инструмента и его виды

Заклепочник представляет собой тип инструмента, в основу работы которого положен тот же принцип, что и пистолета. Он используется для соединения элементов конструкций и их деталей толщиной не более 1 см.

При использовании такого механического пистолета соединения деталей чаще всего создают с внутренней стороны. Ручной заклепочник является рычажным вариантом пистолета, в конструкции которого можно выделить два основных элемента:

Рычажная система, обеспечивающая необходимое усилие при соединении элементов изделий.
Пружинный механизм, необходимый для втягивания заклепки внутрь.

Производители выпускают два вида ручных заклепочников — вытяжные и резьбовые.

Вытяжного типа

Этот тип инструмента обеспечивает соединение деталей за счет тягового усилия, посредством которого происходит фиксация заклепки. Когда рычаг пистолета оказывает силовое воздействие, стержень заклепки начинает втягиваться в ее трубчатую часть, распирая ее головку стержня. Снаружи шляпка заклепки тоже расплющивается, и в результате получается довольно прочное соединение деталей.

Резьбовые заклепочники

Заклепочники этого типа работают по схожему принципу за некоторым исключением. Здесь шарик втягивается в рабочую часть благодаря вращению резьбы в трубчатой части заклепки. Иными словами, соединение элементов осуществляется за счет фиксации головки посредством закручивания рукоятки. Этот способ фиксации элементов деталей менее распространен, преимущественно его используют для соединения деталей незначительной толщины.

Как правило, заклёпочный инструмент продается вместе с набором насадок различного диаметра.

В зависимости от типа используемого привода, заклепочники можно классифицировать на несколько основных групп:

пневмогидравлические;
аккумуляторные;
электрические;
механические (ручные);
пневматические.

Чаще остальных в бытовой сфере используются устройства с механическим приводом. Производители выпускают их в двух вариантах: первый предполагает выполнение соединения деталей при помощи одной руки, а второй — за счёт силового воздействия, оказываемого двумя руками.

Принцип соединения деталей с помощью одной руки положен в основу работы и ручного заклепочника, известного под названием «гармошка».

Ручные заклепочники можно купить по различным ценам, которые зависят от нескольких факторов — типа привода, модели, способа соединения и производителя. Устройства от именитых брендов являются более дорогими в отличие от изделий неизвестных производителей.

Дорогостоящими могут считаться также аккумуляторные, пневмогидравлические и электрические модификации инструмента, если их сравнивать с ручными клепальниками. Объяснить это можно использованием в них более сложной конструкции. Чаще всего такие устройства применяются на промышленных производствах.

Описание и принцип работы

Устройство всех разновидностей клепальников похоже, различным может быть лишь привод инструмента (электрический, пневматический или механический). Не исключение и ручной заклепочник. Главный принцип действия инструмента – соединение с помощью полой заклепки элементов конструкции путем сминания одного ее конца.

Согласно ГОСТ, заклепки бывают нескольких стандартных типов, отличающихся диаметром и длиной

Для качественного соединения важно сочетание длины и диаметра расходника, естественно, чем больше диаметр, тем толще стенки гильзы и, соответственно, надежнее соединение. Длина так же важна, от нее зависит, насколько толстые материалы можно соединить. Работает ручной заклепочник следующим образом: через вставленную в отверстие заклепку при помощи системы рычагов, нажимая на рукоятки, протягиваем стальной штырь с утолщением на конце

Благодаря этому полая трубка заклепки развальцовывается и скрепляет материал. Остаток штыря обламывается

Работает ручной заклепочник следующим образом: через вставленную в отверстие заклепку при помощи системы рычагов, нажимая на рукоятки, протягиваем стальной штырь с утолщением на конце. Благодаря этому полая трубка заклепки развальцовывается и скрепляет материал. Остаток штыря обламывается.

Иногда при больших длине и диаметре заклепки требуется достаточно большое усилие, для этого ручной заклепочник снабжен длинными рукоятками и системой рычагов, позволяющими распределить усилие. Если материал самого инструмента недостаточно прочен, нагрузки могут приводить к его износу, ремонт возможен далеко не всегда. Так как разные компании выпускают далеко не одинаковые клепальники, найти подходящие запчасти бывает дороже приобретения нового инструмента.

Наиболее распространенный вид ручного вытяжного заклепочника, получивший наименование «пистолет», устроен достаточно просто. Он имеет две рукояти. Одна подвижная, передающая усилие на механизм, вторая неподвижно соединена с корпусом инструмента. Именно к ней крепятся элементы храпового механизма, протягивающие и обламывающие штырь заклепки, в нее с помощью резьбы устанавливаются головки под соответствующий диаметр штыря заклепки.
