Stihl 180 — Устраняем мелкие неисправности (Фотоотчет)

Типичные поломки бензопил и электропил Stihl

Согласно статистике Servy основными неисправностями* при работе с бензопилами и электропилами Штиль являются:

1. Бензопила Штиль не заводится, отсутствует искро-образование причины: неисправна свеча зажигания, неисправна катушка зажигания (магнето), повреждение деталей ручного стартера, засор топливной системы, износ цилиндро-поршневой группы;
2. Глохнет бензопила Штиль, возможные причины: засор топливной системы (отсутствует подача топлива), износ цилиндро-поршневой группы, разрегулирован карбюратор, засор воздушного фильтра;
3. Отсутствует вращение цепи бензопилы, основные причины: износ деталей сцепления (кулачки, пружины, чашка сцепления), износ ведущей звездочки, износ подшипника, не отрегулировано натяжение цепи;
4. Не подается масло на цепь бензопилы, основные причины: неисправность деталей масляного насоса, засорены смазочные каналы шины.

1. Электропила Штиль не заводится — причины: повреждение кабеля электропитания, неисправна кнопка включения, износ графитовых щеток, неисправно реле тепловой защиты, повреждение обмоток двигателя;
2. Отсутствует вращение цепи электропилы Штиль, основные причины: износ деталей сцепления (кулачки, пружины, чашка сцепления), износ ведущей звездочки, износ подшипника, не отрегулировано натяжение цепи;
3. Не подается масло на цепь электропилы, основные причины: неисправность деталей масляного насоса, засорены смазочные каналы шины.

Просто оставьте заявку на ремонт бензопил и электропил Stihl на сайте или позвоните нам По телефону – наши специалисты сц «Серви» ответят на любые Ваши вопросы.

*Примечания

• Точные сроки ремонта всегда указываются только после диагностики. • Стоимость услуг «Серви» носят ознакомительный характер и могут быть изменены после проведения диагностики Вашей техники. С каждым клиентом мы работаем индивидуально и детальный расчет цены ремонта производится в соответствии с уровнем сложности поломки конкретного вида оборудования. • Запчасти, которые мы используем в ремонте, оплачиваются отдельно. • Расчет на основе данных из клиентской базы «Servy».

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор. Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта. Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда. Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно. Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом

Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

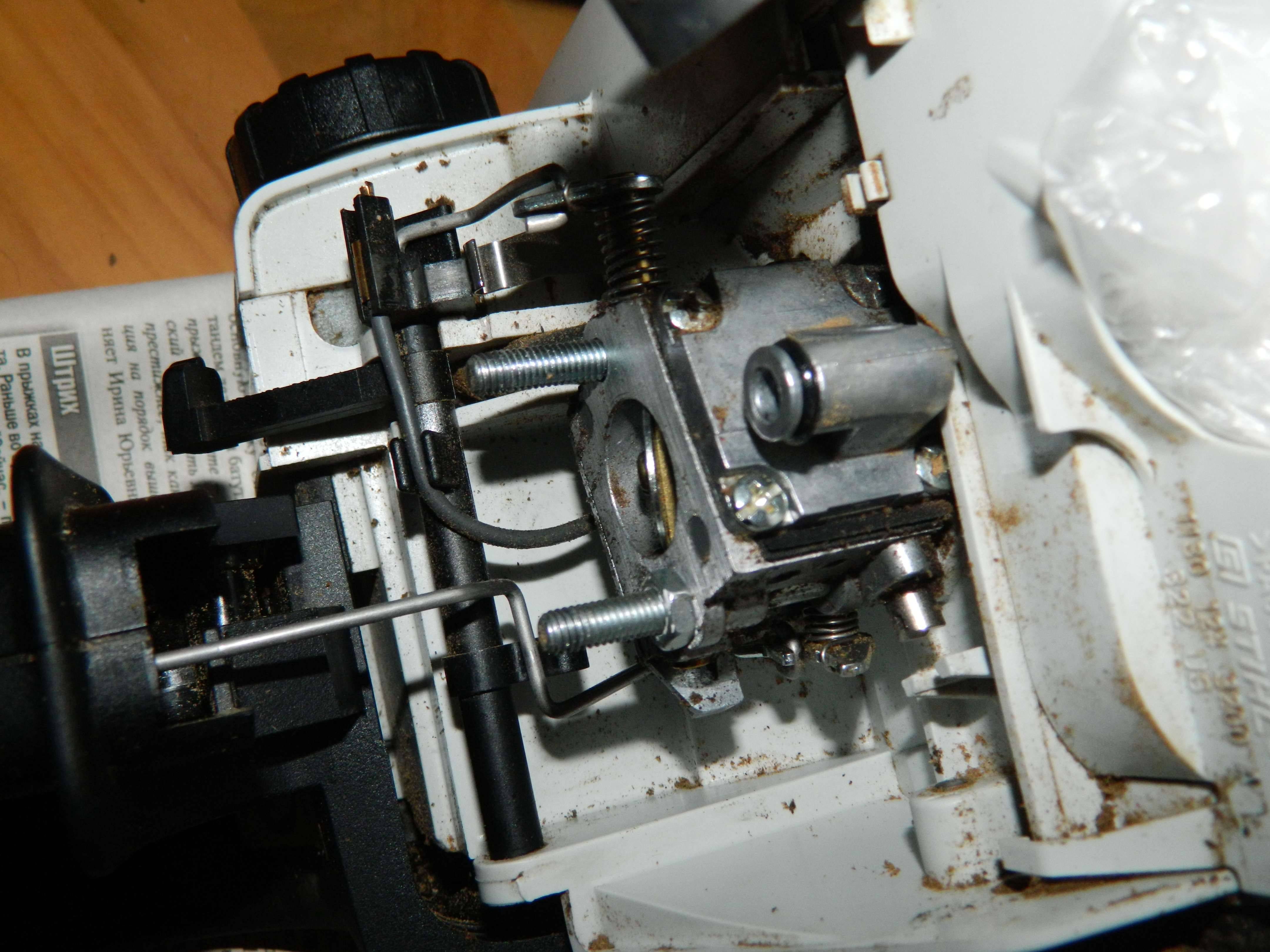

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
4. Отсоединяем трос от рычага управления
5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

1. Откручиваем винт.
2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую. Под мембраной должно быть все чисто На мембране также не должно быть грязи

Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.

Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей. Всего нужно открутить 4 винта

Чтобы проверить исправность подачи топлива, надев шланг на штуцер.

Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.

Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.

Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.

Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Система зажигания

В том случае, если оборудование вовсе не желает запускаться, неисправность может заключаться в системе зажигания или же пусковом механизме. Если с пусковым устройством все в полном порядке, то нужно осмотреть состояние свечи, которую следует предварительно выкрутить.

• Особого внимания заслуживают электроды, поверхность которых может быть покрыта налетом. В том случае, если вы обнаружили налет красно-коричневого цвета, это говорит о том, что неисправна вся система пуска.
• Если зажигание функционирует стабильно и исправно, но бензопила неправильно работает, то неисправность может иметь отношение к излишкам воздушно-топливной смеси. В таком случае необходимо очистить жиклеры и отрегулировать карбюратор.
• При обнаружении нагара на свечке следует подумать об использовании более качественного бензина. Другая причина — некорректная работа карбюратора.

Чтобы избавиться от проблемы, необходимо:

• демонтировать карбюратор и произвести его проверку;
• почистить его и настроить;
• поменять топливо;
• проверить карбюратор и поставить его обратно.

Необходимо запомнить, что карбюратор — это узел с достаточно сложной конфигурацией. Поэтому, если вам требуется его разборка или ремонт, лучше воспользоваться услугами опытных специалистов.

Не забывайте, что для бензиновой пилы необходимо использовать исключительно то горючее, о котором говорится в руководстве по эксплуатации оборудования. Применение топлива низкого качества может привести к самым разным неприятностям.

Если же вы потеряли упаковочную коробку от оборудования, и вам нужно достать руководство по его применению, то для этого можно воспользоваться Интернетом. Просто введите в любую поисковую систему «Бензопила Штиль 180 инструкция по эксплуатации» и загрузите на свой ПК необходимый документ.

Воспользовавшись этими сведениями, можно отремонтировать бензопилу «Штиль 180» самостоятельно.

Бензопила «Штиль 180» хорошо зарекомендовала себя на строительном рынке. Это переносное устройство имеет мощность в 1400 Вт, а объем мотора в 31 куб. см. Длина цепи пилы равна 350 мм, на холостом ходу она совершает более 2 тысяч оборотов. Ее популярность среди потребителей объясняется также приемлемой стоимостью инструмента. Однако при использовании бензопилы время от времени возникают неисправности. В сервисе ремонт инструмента обходится не дешево, поэтому те, кто хоть немного понимает в технических вопросах, устраняет поломки своими руками.

Как разобрать и собрать бензопилу Штиль

До разбора отдельных элементов бензопилы Штиль, нужно проделать подготовительную работу: удалить боковую решетчатую крышку на корпусе, цепь и направляющую шину. Дальше очистить весь корпус от грязи, масляно-бензинового налета, налипших опилок. Если где-то имеется много подтеков масла и механической чисткой не удается качественно их удалить, следует использовать керосин, бензин или ВД-40.

Снятие рукоятки

Рукояти бензопилы Штиль держатся на корпусе, на трех антивибрационных резиновых амортизаторах. Сначала нужно вытащить пластиковые заглушки из средины резиновых прокладок. Потом куском тонкой арматуры или толстой отвертки выдавить из своего посадочного отверстия верхнюю прокладку, которая находится рядом с задней рукояткой. Потом демонтируется средний амортизатор.

Чтобы снять третий амортизатор нужно развернуть корпус пилы в сторону от внутренней части рукояти и, потянув в противоположную сторону снять с амортизатора.

Снимаем стартер

Когда демонтирована верхняя крышка корпуса бензопилы Штиль, нужно раскрутить 4 крепежных винта стартера. Затем будет доступна крышка масляного бачка и топливной емкости. Стартер ничего не держит на своем месте, его легко демонтировать.

Когда стартер снят, нужно бензином или ВД-40 очистить открывшуюся внутреннюю полость, в ней обычно много мелких спрессованных с подтеками масла смолянистых опилок. Перед тем как использовать растворители, если слой этой густой субстанции очень толстый, нужно счистить деревянной щепой.

Снятие маховика

Маховики мотопил, в том числе и бензопилы Штиль, закручены очень крепко, чтобы избежать раскручивания и люфтов. Чтобы снять штилевский маховик, нужен накидной ключ на 13, съемная головка с металлическим рычагом или мощный гайковерт.

Чтобы зафиксировать коленвал, нужно снять свечу зажигания и через образовавшееся отверстие заблокировать поршень, вставив в него веревку из скрученных узелков.

Полностью выкручивать гайку нет необходимости, можно остановиться, когда верхняя поверхность гайки будет вровень с концом вала. Затем через проставочную выколотку мягкими ударами нужно заставить маховик бензопилы соскочить с коленвала, затем его очень просто снять руками, без специнструмента или ударных нагрузок.

Демонтаж сцепления и системы подсоса масла

Чтобы добраться до механизма сцепления бензопилы Штиль, нужно снять со своего посадочного места звездочку. Нужно вынуть шайбу-стопор из фиксирующих пазов на коленвале, снять подшипник, звездочку и прокладки.

Шестигранной головкой на 19 выкручиваем сцепление. Здесь резьба нестандартная, левая, выкручивать нужно в сторону направляющей шины.

Полностью раскрутив сцепление и отложив в сторону, следует демонтировать отражающую пластинку с коленчатого вала и привод масляного насоса. Никаких стопорных колец здесь нет, снимается все руками.

Карбюраторный блок, катушка зажигания и глушитель

Карбюратор бензопилы Штиль снимается с помощью шестигранной головки или накидного ключа на 8, а также проставочного удлинителя. Удлинитель нужен для выкручивания гаек карбюраторного блока и воздушного фильтра.

До того, как снимать со своего места карбюратор, не лишним будет отсоединить монтажные провода, идущие к зажиганию и к тяге воздухозаслонки от ручки управления мотором, а также демонтировать рычаг. После этих операций ничего не будет мешать убрать карбюратор и воздушный фильтр.

Для снятия глушителя достаточно отвинтить две крепежные гайки и потянуть глушитель в противоположную от корпуса сторону.

Катушку легко снять, открутив 2 крепежных винта по бокам основания катушки.

Снятие и разборка ДВС

Сердце любого бензоинструмента это его мотор. Движок бензопилы Штиль в корпусе держат 4 закаленные болта снизу. Их необходимо полностью раскрутить и медленно вынуть мотор из своих посадочных гнезд и особенно аккуратно через резиновую трубку карбюратора.

Картер также держится на 4 болтах. После картера можно вынуть коленвал вместе с сальниками, подшипниками и кольцами поршня.

При демонтаже сальников и подшипников может понадобиться специальный съемник, если они запрессованы на ведущий вал с усилием.

Чтобы снять поршень с шатуна двигателя бензопилы Штиля требуется убрать кольцо-стопор отверткой из своего посадочного места. Дальше с противоположной стороны от стопорного кольца выдавливаем поршень, потом поршень без труда извлекается.

Сборка бензопилы

После полной разборки нужно сначала отдельно собрать двигатель, после этого соблюдая обратную последовательность разбора собрать все компоненты бензопилы воедино. Финальным этапом будет установка тяг карбюраторного блока и монтажных проводов зажигания.

Основные неисправности и способы их устранения

Эксплуатация инструмента должна осуществляться согласно приложенной к ней инструкции. Включать пусковую кнопку следует только после того, как будет проверено натяжение цепи, наличие топливной смеси и масла. Зафиксировав надежно бензопилу в руках, можно приступать к работе.

Если инструмент работать отказывается, то в первую очередь необходимо выявить причину неисправности. А инвентарь для ремонта бензопилы подойдет самый обычный: различные отвертки, торцовые и гаечные ключи, шестигранники.

Подтекает масло для смазки цепи

С этой проблемой рано или поздно столкнется каждый владелец инструмента. Причиной такой неисправности является нарушение герметичности в месте соединения масляного насоса и шланга от масляного бака.

Чтобы устранить эту проблему придется практически полностью разобрать бензопилу .

1. Если поврежден шланг, то его лучше всего заменить на новый. Можно попробовать его залить герметиком, предварительно обезжирив и промыв.
2. Масло подтекать может из-за того, что засорился или сломался масляный фильтр пилы. Его следует проверить и прочистить или заменить.

Если бензопила не заводится

Если верить специалистам, то при такой проблеме в первую очередь надо просто открыть и закрыть крышку на бензобаке. После этого нужно произвести вентиляцию камеры сгорания. а также вытащить и просушить свечи. Этих действий бывает достаточно для того, чтобы инструмент завелся и заработал. Если же неисправность осталась, то причину следует искать в другом.

1. На подачу топлива влияет сапун. Поэтому если он забивается, то в баке с топливом образуется вакуум и пила не заводится. Ремонтируется сапун очень просто – его следует прочистить с помощью иглы.
2. Бензопила «Штиль 180» может не работать из-за поломки цилиндра. Если на цилиндре имеются сколы или неровности, то причина в нем.
3. Если инструмент не заводится, непродолжительное время держит мощность или глохнет сразу после включения, то причина поломки может быть в глушителе. Он может быть засорен какими-либо отложениями, возникающими во время работы в процессе выхлопов.
4. Плохо заводиться пила может из-за неисправности стартера. Чтобы его посмотреть, с карбюратора следует снять крышку и скрутить специальный экран, находящийся за барабаном бензопилы. Если от стартера отошел контактный провод, то его надо прикрепить с помощью паяльной лампы. Если же проблема кроется в утечке масла, то стартер просто протирается тряпочкой.

Двигатель бензопилы работает с перебоями

Причиной такой неисправности может быть поломка цилиндропоршневой группы. которую достаточно просто отремонтировать своими руками.

Чтобы извлечь цилиндр из бака, на его головке надо открутить четыре болта. Затем тщательно проверить поршень, на котором не должно быть никаких задиров, царапин, сколов. Если таковые присутствуют, то поршень нужно будет заменить.

Оптимальное давление в камере сгорания обеспечивается за счет поршня и поршневых колец, которые достаточно плотно должны сидеть на корпусе поршня. Если вставленный в цилиндр поршень при раскачивании имеет свободный ход, то это свидетельствует о его износе.

Устранить этот дефект можно посредством расточки цилиндра и установки ремонтных деталей. Однако проще всего весь комплект ЦПГ просто заменить.

Правила эксплуатации бензопилы

Бензопила Штиль 180 — схема Инструкция по эксплуатации устройства предусматривает возможность использования бензопилы Штиль 180 только совершеннолетними лицами. Люди старше шестнадцати имеют право пользоваться аппаратом, только если проходят обучение и находятся под присмотром. Рядом с рабочим местом не должно быть других людей и животных.

Применять мотопилу можно только при хорошем физическом состоянии, в отсутствии противопоказаний к нагрузкам. После запуска от бензопилы исходит электромагнитное излучение, теоретически способное сказаться на некоторых кардиостимуляторах. Мотопила подходит исключительно для распила древесины. Для других целей её использовать запрещено.

Техника выполнения работ:

Реакционные силы бензопилы Штиль 180

• Древесина не должна соприкасаться с землей в месте распила, во избежание повреждения цепи.
• Если зубчатый упор не используется, пильная шина должна стоять под максимально плоским углом.
• Расстояние до следующего рабочего места должно составлять не менее половины длины дерева.
• Необходимо правильно определить направление падения дерева, зазор, в который оно упадёт и пути отхода.

Для запуска бензопилы требуется поместить рычаг в крайнее положение, дважды медленно потянуть за стартёр, а затем несколько раз потянуть быстро и резко. По завершении работ внутри устройства не должно оставаться бензина. Топливная смесь стареет, а потому должна заготавливаться на короткий срок. Штиль 180 работает только на моторном масле STIHL для двухтактных двигателей. Одна часть масла соединяют с 50 частями бензина.

Регулировка карбюратора бензопилы своими руками

Для самостоятельной настройки штатного карбюратора владельцу бензопилы потребуется крестовая или плоская отвертка , а также ручной тахометр.

Чтобы регулировать карбюратор бензопилы , в базовом устройстве ее карбюратора предусмотрены подпружиненные регулировочные винты .

В зависимости от бренда-производителя цепной пилы, маркировка ее регулировочных винтов может меняться. Тем не менее, чтобы изначально правильно настроить карбюратор на бензопиле , можно всегда действовать по одному и тому же алгоритму:

1. Вначале оператор должен найти в инструкции по эксплуатации пилы точные углы постепенного поворота регулировочных подпружиненных винтов. Сразу после этого на используемой пиле с заглушенным мотором их нужно повернуть согласно с указаниями в руководстве. Если не выполнить этого, оператор рискует сломать двигатель инструмента;
2. Далее используемую в хозяйстве бензопилу потребуется неподвижно установить на ровную устойчивую поверхность. При этом шина и заводская цепь должны быть изначально направлены в сторону от оператора;
3. Затем нужно завести ДВС пилы и дать ему не менее 10 минут для прогрева;
4. После этого нужно найти правильное положение винта L. Для этого оператор должен медленно поворачивать его по ходу и против часовой стрелки до тех пор, пока мотор не станет работать тихо и без провалов;
5. Если в результате этого цепь начала вращаться, значит необходимо найти то положение винта T, при котором цепь остановится на месте:
6. Далее к цилиндру ДВС потребуется подключить тахометр. Затем нужно начать поворачивание винта H. Как только показатели на тахометре совпадут с указаниями в инструкции пилы, винт можно отпустить.

Как отрегулировать сцепление бензопилы?

Как осуществляется регулировка сцепления на бензопиле? Вернее гласить о ремонте, так как карбюратор обычно поддается регулированию, а не сцепление. Когда мы говорим о регулировании сцепления, принципиально учесть два аспекта:

Бензопилы неких моделей, включая германский, финский, шведский, имеют специальную шайбу, она может размещаться меж мотором и звездочкой либо меж барабаном и звездочкой

Эту шайбу необходимо осторожно снять, а позже поставить назад, в случае подмены поменять идентичную;
пружина не подлежит сжатию, потому, если она сломается, деталь считается покоробленной и заменяется новейшей. Отсутствие рабочей пружины приведет к отсутствию масла на цепочке.

READ Заводские Настройки Карбюратора Бензопилы Husqvarna

Как открутить муфту на бензопиле своими руками:

Устройство насоса, позволяющей вести бухгалтерский учет (софт) смазки и принцип деяния

Перед выявлением неисправности и ремонтом бензопилы «Штиль 180» следует изучить принцип её действия и то, из каких конструктивных элементов она состоит. В составе бензопилы обязательно присутствует её главный элемент — двухтактный двигатель. Именно он отвечает за надёжность и производительность устройства.

• стартер;
• маховик, он же узел охлаждения;
• блок зажигания;
• механизм сцепления и тормоза;
• карбюратор с компенсатором STIHL;
• воздушный фильтр;
• топливный и масляный бак;
• глушитель;
• антивибрационная система.

Топливо из бака попадает в карбюратор, где к нему примешивается воздух, попадающий из узла очистки. С карбюратора смесь воздуха с топливом поступает в двигатель. Карбюратор пилы имеет один построечный винт, который управляет работой холостого хода. Все настройки устройства выполнены на заводе и обеспечивают оптимальную подачу топливно-воздушной смеси.

Электрическая схема устройства участвует в системе зажигания. Из-за использования маховика с магнитами при вращении возникает электродвижущая сила (ЭДС), которая приводит к появлению тока в блоке электроники. Блок направляет сигнал на свечу, провоцируя появление искры на её выводах. Эта искра подпаливает смесь, поступающую из карбюратора. После того как произошёл удачный запуск, бензопила начинает повторять все рабочие процессы в цикле.

Цепь устройства набирается из зубцов и соединительных элементов. Для защиты пользователя от обратного удара устройство оснащено системой тормоза. Подача масла происходит в автоматическом режиме под действием насоса.

Одна из главных дефектов масляной бухгалтерской системы пилы, это дефектная резьба на пластмассовой шестеренке масляного привода, потому при хоть какой способности, нужно держать под контролем её износ и качество резьбы.

Рычаг агрессивно закреплен на шестеренке, и они поставляются как одна деталь. Кончик проволочного рычага имеет соответствующий загиб, который предназначен для наилучшего сцепления с ведущим барабаном-звездочкой. На барабане выполнена особая прорезь для установки привода.

Сейчас читают: Бензопила Makita EA3202S40B — обзор, характеристики, отзывы

Маслонасос Штиль 180 стопроцентно выполнен из металла и имеет не разборную конструкцию. На корпусе насоса имеется приемное отверстие для масла и проточка-канал, которым масло из масляного провода попадает конкретно в насос. Устанавливается механизм в корпус бензопилы Stihl 180.

Как мы знаем, в этом вопросе мире нет ничего нескончаемого и с течением времени нашему клиенту остается приходится чинить. Вот и масляная система Штиль мс 180 не является исключением, и имеет свои специальные неисправности. Разглядим их подробнее.

Признаки неисправности комплекса бухгалтерских программ смазки, последующие:

• цепь бензопилы полностью сухая и даже не поблескивает;
• масло из масляного бака не уходит;
• цепь стремительно растягивается здесь происходит повсевременно;
• шину пилы уводит при пилении, в сторону;
• шина нагревается и в районе ведущей звездочки, наблюдается оплавление краски.

Подобные признаки, прямо либо косвенно указывают на препядствия в системе смазки цепи бензопилы.

1-ое, что нужно сделать когда появились подозрения на то, что масло для смазки цепи не поступает, это проверить его подачу. Это сделать можно 2-мя методами. 1-ый тщательно описан в аннотации к инструменту и состоит в том, что необходимо завести бензопилу, очень прибавить газ и навести в сторону любого препятствия.

Бензопила. Как открутить сцепление.

Часто сталкиваеся с поломками, вызванными неправльными действиями владельцев инструмента при откручивании сцепления. Как это делается в общих чертах описано в статье

С этой задачей сталкиваются каждый раз, когда есть необходимость снять ведущую звездочку и (или) сцепление бензопилы.

В Сети можно найти массу видео и текстового материала по этому вопросу. При желании все это несложно обнаружить. Всегда полезно поискать нужную информацию в руковдостве пользователя к инструменту.

У каждой модели пил есть свои особенности в выполнении этой процедуры. Поэтому опишем данный процесс с общей идейной позиции.

1. Необходимо снять крышку тормоза цепи. Для начала потяните ручку тормоза на себя. Это нужно сделать для того, чтобы лента тормоза не касалась чашки сцепления. Затем ослабьте две гайки, удерживающие крышку. Ослабьте механический натяжитель цепи. Ослабьте натяжение цепи и шины. Затем окончательно отвернуть две гайки и снять крышку тормоза цепи.

2. Снимите шину и цепь, удалите загрязнения, если таковые имеются.

3. Выверните свечу зажигания из свечного отверстия цилиндра.

4. Далее необходимо зафиксировать поршень в цилиндре. Для этого, вращая сцепление, наблюдаем за движением поршня вверх. В большинстве случаев, как только поршень перекроет выпускное отверстие для отработанных газов, опустите в свечное отверстие любую подходящую веревку в количестве, достаточном для препятствия движению поршня дальше вверх. Можно для усиления эффекта на веревке навязать простые узлы. Помните, что веревку потом придется вытаскивать обратно. Так что не упустите второй ее конец

5. Теперь можно откручивать гайку на сцеплении. Самое главное помнить: резьба левая, чтобы ее открутить надо вращать ключ по часовой стрелке. В качестве инструмента подойдет ключ, который идет в комплекте с пилой. Не рекомендуется откручивать сцепление при помощи зубила и молотка — собъете грани. Это крайняя мера.

6. Далее снимаете сцепление и барабан с ведущей звездочкой.

7. Оцените состояние игольчатого подшипника.

Сборка осуществляется в обратном порядке.

Некоторые нюансы, о которых следует знать:

— на некоторых моделях пил (в частности на Штиле-180) между сцеплением и чашкой ведущей звездочки может стоять шайба

Важно запомнить какой стороной к сцеплению она установлена. Шайба может стоять и между двигателем и самой чащкой ведущей звездочки

Также важно запомнить как она стояла, чтобы в последствии установить ее обратно аналогичным образом.

— на некоторых приводах маслянных насосов установлена своеобразная пружина, называемая «усом». Смысл ее существования объясняется тем, что этот самый ус одним концом цепляется за привод маслянного насоса, а вторым концом за специальное отверстие (паз, пропил) в нижней части чашки сцепления. И тем самым передается вращение от ведущей звездочки на привод маслянного насоса

Очень важно, чтобы при монтаже ведущей звездочки этот ус своим свободным концом попал в соответсвующее отверстие (паз, пропил) на корпусе звездочки. Если этого не произойдет, маслянный насос не будет подавать масло на пильную гарнитуру

Последствия будут дорого стоить. Поэтому будьте внимательны при демонтаже и установке ведущей звездочки. После установки обязательно проверяйтие подачу масла на цепь. Об этом можно прочитать в инструкции к инструменту.

Инструкции, руководства для техники и инструмента STHL, VIKNG, METABO

Инструкция по эксплуатации безопил STIHL MS 170, 180

Смотреть/Скачать 2.35 Mb (pdf)

• Нименование разделаСтр.
• Указания по технике безопасности и технике работы 3
• Режущая гарнитура 16
• Монтаж направляющей шины и цепи пилы (фронтальное натяжение цепи) 17
• Монтаж направляющей шины и цепи пилы (быстрое натяжение цепи) 18
• Натяжение цепи пилы (фронтальное натяжение цепи) 20
• Натяжение цепи пилы (быстрое натяжение цепи) 20
• Контроль натяжения пильной цепи 20
• Топливо 21
• Заправка топливом 22
• Масло для смазки цепей 23
• Залейте масло для смазки цепей 24
• Контроль системы смазки пильной цепи 24
• Тормоз пильной цепи 25
• Пуск / остановка мотора 26
• Указания по эксплуатации 30
• Технический уход за направляющей шиной 31
• Крышка 32
• Очистка воздушного фильтра 32
• Настройка карбюратора 33
• Искрозащитная решетка в глушителе 34 Катализатор выхлопных газов 34
• Свеча зажигания 34
• Трос запуска 35
• Хранение устройства 36
• Контроль и замена цепной звездочки 36
• Техобслуживание и заточка пильной цепи 37
• Указания по техобслуживанию и техническому уходу 41
• Минимизация износа, а также избежание повреждений 43
• Важные комплектующие 44
• Технические данные 45
• Специальные принадлежности 47
• Заказ запасных частей 47
• Указания по ремонту 48
• Декларация о соответствии стандартам ЕС 48
• Сертификат качества 49

Итоги

Мы исследовали основные причины и неисправности бензопилы Stihl ms 180, в которой необходимо заменить ЦПГ. Но, как правило, в каждом конкретном случае причины могут пересекаться, а для правильного ремонта нужен комплексный подход к решению проблемы. Постановка новой поршневой пилы на пилу не всегда означает решения проблемы. Обязательно нужно устранить причины неисправности, и инструмент будет служить долгое время без проблем и необходимости ремонта.

Когда заменить поршень

Есть много причин, требует замены поршня, но он также может полностью управляться поршнем, но все они могут быть классифицированы как природные и вследствие неправильного использования. Конечно, это изношенность вследствие длительного использования бензопилы Stihl 180.

• Перегрев двигателя и теплоотводы;

ЦПГ следует диагностировать, если Stihl ms сто восемьдесят резко потерял питания или не запустится до тех пор, пока стартер инструмента не будет затянут. Если двигатель стартера вращается, но пила не запускается, наблюдается искра и топливо правильно поступает в цилиндр, следует измерить сжатия двигателя.

Если есть подозрение на проблему с процессором, рекомендуется обратиться в сервисный центр, уполномоченный производителем, поскольку только там они смогут точно диагностировать неисправность без полного анализа и, если нужно, провести качественный ремонт.

9.5. Одиннадцать атм. Считается нормальным показателем того, что бензопила Stihl регулярно запускается и производит максимальную мощность, если сжатия ниже, вероятность удара по поршневым-цилиндрической группе или ее износа высока. В любом случае при пониженной компрессии для дальнейшей диагностики необходимо полностью разобрать пыль.

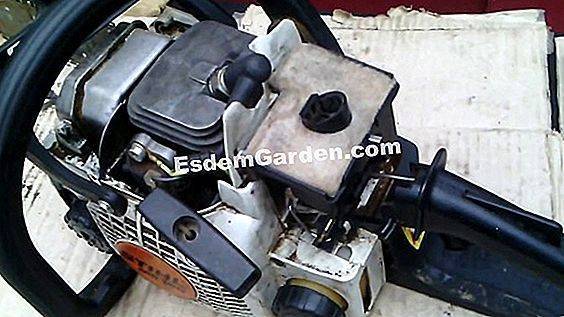

Вы можете снять глушитель и визуально осмотреть видимую часть поршня, чтобы определить, есть ручка поршня и поломка поршневого кольца, а кольца можно проверить на упругость, нажав на них небольшой отверткой. Движений на рабочих кольцах будет мало, поршневое кольцо с дефектом или защемлением не пойдет.
