Угловая струбцина своими руками

Как правильно выбрать

Выбор любых инструментов для слесарных работ будет зависеть от предназначения

Во время покупки быстрозажимных струбцин важно обращать внимание на такие основные свойства – дистанция между элементов для зажима и рабочий ход. Чем выше будут значения по таким показателям, тем лучше инструмент. Они дают возможность применять устройства для функционирования и с огромными, и с малыми изделиями

Они дают возможность применять устройства для функционирования и с огромными, и с малыми изделиями.

Для работ по сварке покупают G-образную модель. Она надежно закрепляет металлические элементы. Еще такое устройство обладает высокую прижимную силу, что считается крайне важным фактором при трубной сварке. Масса и материал изготовления инструмент играет достаточно важную роль в процессе выбора. Для домашних работ настоятельно рекомендуем покупать изделия, чей вес до 1 кг. Есть модели с массой больше 5 кг, которые применяют на промышленном производстве, а еще при работах с габаритными заготовками.

Большинство моделей оснащены защитным противокоррозионным покрытием

Это крайне важно, если инструмент расположен в комнате, где высокий уровень влажности. Для покрытия применяют лакокрасочные и гальванические средства

Некоторые компании-изготовители используют такое покрытие, как порошковая краска.

Еще один критерий по выборе – метод и зажимное усиление. В такой случае выбор будет зависеть от прямого назначения инструмента. Для работ с большими металлическими заготовками стоит выбирать мощное устройство, а если вы планируете работать с элементами из древесины, которые требуется распиливать или склеивать, то выбирайте быстрозажимной пистолетный механизм. Это даст возможность надежно закреплять элемент и при этом не повредить поверхность. Ширина губок для фиксации определяется шириной элементов, которые будут применены в процессе работы.

Значение колеблется в пределах 20-50 см. Есть широкофункциональные модели. Например, в определенных моделях губчатый поворот на 180 градусов и возможность применять устройство как распорку

При покупке уделите внимание винтовой резьбе. Настоятельно рекомендуем выбрать покупать устройства с крупной резьбой

Те, что имеют мелкую резьбу, плохо фиксируют. А вот второстепенным критерием выбора является рукоять. В таком случае пользователь самостоятельно может выбрать тип ручки на свое усмотрение. Наилучшим вариантом будет прорезиненная или эргономическая рукоятка.

Это универсальный инструмент для столярных и слесарных работ. Конструкция делает крепление при сварке, сверлении, пилении или склеивании надежным. Есть много моделей, отличающихся по назначению. Выбор быстрозажимной струбцины своими руками строго индивидуален и во многом зависит от поставленных задач. Такие рекомендации и параметры моделей помогут выбрать качественный и надежный инструмент.

Мастер — класс: Настольная лампа из медных труб

С помощью простой и элегантной настольной лампы из меди вы сможете украсить любой уголок своего дома, сделав ее своими руками. Она отлично впишется современный интерьер от стиля лофт до рустик. Простата и лаконичность — вот главный козырь этой настольной лампы.

Для этого вам потребуются инструменты:

• Рулетка, маркер
• Труборез и тряпка для мытья
• Инструмент для снятия изоляции и зачистки проводов
• Плоскогубцы и тонкая плоская отвертка
• Крестовая отвертка

Материалы:

• Медные трубы
• Ацетон и супер — клей
• Медные уголки по 90 °, 7шт.
• Электрический провод
• Вилка и Электро патрон
• Переключатель и лампочка

Маркируем и отрезаем трубки

• С помощью измерительной ленты и маркера отметьте место, где вы будете отрезать медные трубы.
• Делайте это аккуратно, точно вымеряя каждый миллиметр, так как если детали будут отличаться, то в конечном результате они будут не такого размера как должны быть.

Балочные инструменты

В отличие от традиционной модели данный прибор имеет совершенно отличный от классики корпус. Он представлен в виде балок, откуда и появилось название инструмента.

Фиксация обрабатываемой детали производится на поверхностях, расположенных в параллельной или наклонной плоскости. Одна планка стационарная, вторая является подвижной с регулируемым винтом на боку.

Обратите внимание!

• Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях

• Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

• Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи

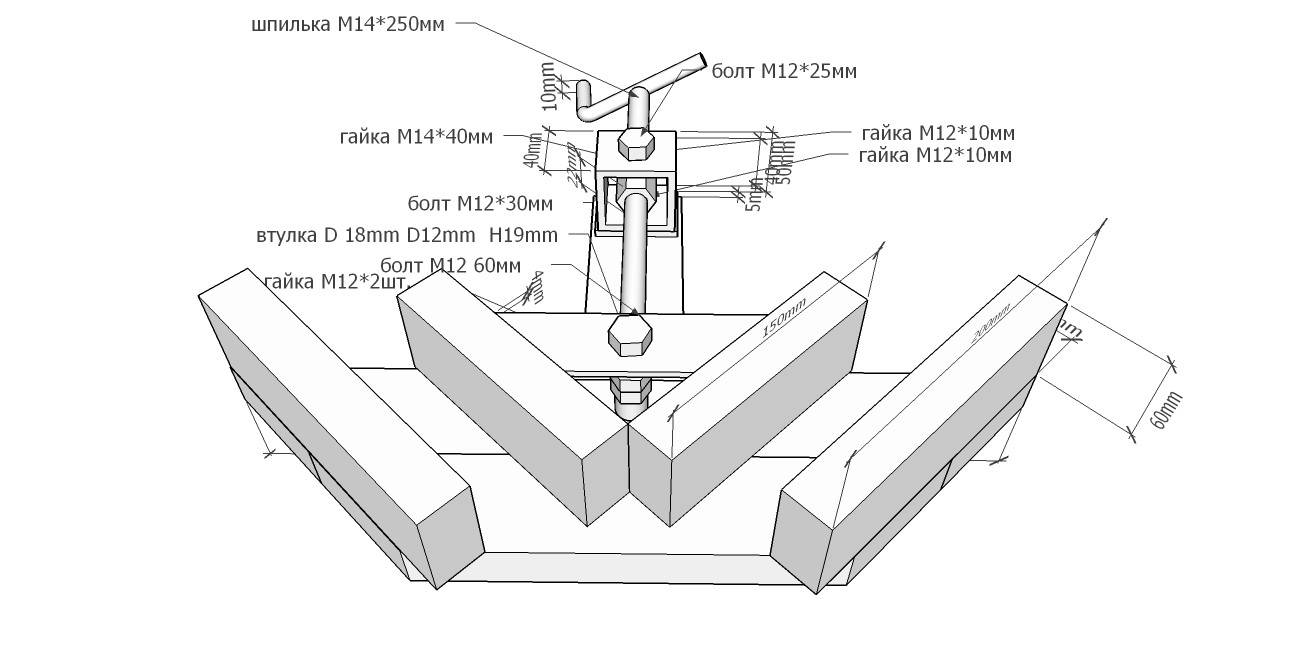

Изготовление

Разметьте и распилите профильную трубу и лист стали на составные детали, сверяясь по чертежу. Отрежьте от шпильки и гладкой арматуры нужные куски. Последовательность дальнейшей сборки струбцины состоит в следующем.

1. Приварите наружные и внутренние отрезки профтрубы к отрезкам листовой стали, выставив прямой угол с помощью прямоугольной линейки.
2. Приварите отрезки стали друг к другу, собрав квадратную П-образную деталь. Вварите в неё стопорные гайки. Просверлите сверху в ней отверстие, приварите к стопорным гайкам дополнительную фиксирующую гайку и вкрутите в неё болт. Если использовался кусок квадратной арматуры (например, 18*18) – просверлите в нём несквозное отверстие, нарежьте внутреннюю резьбу под М1 Затем приварите коробчатую деталь в сборе к продолговатому отрезку стали, а сам отрезок – к раме.
3. Приварите ходовую гайку к неподвижной части струбцины – напротив стопорной вкрутите ходовой винт. Проверив, что винт крутится свободно, выкрутите его и обточите конец, толкающий взад-вперёд подвижную его часть – резьба должна быть убрана или подтуплена. Закрепите на свободном конце винта вороток.
4. В месте присоединения винта к подвижной части сделайте простейшую втулку, приварив кусок профтрубы или пару пластин с предварительно просверленными отверстиями на 14 мм.
5. Вкрутите ходовой винт повторно. Чтобы шпилька (сам винт) не вышла из втулочных отверстий, приварите к винту несколько шайб (или колец из стальной проволоки). Это место рекомендуется регулярно смазывать – для предотвращения стирания слоёв стали и разбалтывания конструкции. Профессиональные механики устанавливают вместо обычной шпильки ось с резьбой и гладким концом, на котором ставится стальная чашка с шарикоподшипниковым комплектом. Приварите также дополнительную гайку – под прямым углом к оси.
6. Собирая втулку, рекомендуется приварить верхнюю пластину и зафиксировать всю конструкцию болтом в последнюю очередь, когда вы убедитесь в работоспособности струбцины.
7. Проверьте надёжность креплений и сварных швов. Испытайте струбцину в работе, зажав два куска трубы, арматуры или профиля. Убедитесь, что угол зажимаемых деталей – прямой, проверив его угольником.

Струбцина готова к работе. Уберите свисающие, выпирающие участки швов при помощи их обточки на пильном/шлифовальном диске болгарки. Если применяемая сталь не является нержавеющей, рекомендуется покрасить струбцину (кроме ходового винта и гаек).

Как сделать угловую струбцину для сварки, смотрите далее.

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

• цветные металлы;
• чугун;
• нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

Общая характеристика

Струбцина выручает, когда требуется зафиксировать детали, чтоб дать время высохнуть клею или выполнить сварку. При сборке мебели приспособление поможет собрать элементы без смещений, просверлить в нужном месте отверстия для крепежа. Самодельный инструмент весит немного, но с фиксацией справиться на «отлично». Его проще переносить с места на место, чем обычные строительные тиски. Угловая струбцина для сварки изготавливается из металла.

На зажиме самодельного приспособления есть два упора. Обязательно присутствует блок-зажим, обладающий хорошей подвижностью, благодаря чему он может использоваться для заготовок разного размера. Для высокой жесткости фиксации должны наличествовать винт и рычажный механизм. Для столярного варианта допускается использование бегунка и планки. Но при любой конструкции детали упора должны быть подвижными.

Преимущества инструмента

Из-за дороговизны заводских изделий выгодно сделать струбцину своими руками, но экономия — это не единственное преимущество инструмента. Подобранная под определенные работы калибровка струбцины поможет зафиксировать детали лучше. Если струбцина делается для разовой работы, в изготовлении используются дешевые материалы.

Струбцина быстрозажимная своими руками

Быстрозажимной струбциной можно произвести фиксацию изделия для обработки молниеносно. Такие модели не оснащены ходовым винтом, или он выполняет второстепенную функцию: задаёт требуемую ширину или толщину деталей, которые требуется обработать.

Основой в них является рычажный зажим. Чтобы зафиксировать такую струбцину на детали, нуждающейся в обработке, не потребуется закручивать винт. Нужно лишь нажать на подвижный упор сверху, чтобы прочно прижать деталь. Так же легко можно и освободить предмет. Стоит только надавить вновь сверху на упор, и зажатый предмет освободится.

Самодельную быстрозажимную струбцину можно тоже изготовить в собственной мастерской. Для этого понадобятся два деревянных бруска, мебельная гайка с фиксатором для дерева, 4 прочные шпильки из закалённой стали, 4 шайбы для упора, 4 гайки, резьба которых соответствует резьбе шпилек.

Самодельные быстрозажимные струбцины бывают также пружинные. Струбцину можно сделать из стальной профильной трубы, пластины стальной, прутка стального, удлинённой и барашковой гайки, длинного болта, 2 увеличенных шайб, проволоки пружинной, тонкой стальной проволоки, обрезков доски. Что касается оборудования, то понадобятся такие инструменты как болгарка, шуруповёрт, диск отрезной и диск лепестковый для зачистки, станок для сверления и сварочный аппарат, штангенциркуль, рулетка, карандаш и угольник.

Сначала от стального квадрата нужно отрезать небольшой кусок, а затем соединить детали под прямым углом сварочным аппаратом. Швы зачистить. Затем отрезается кусок профильной трубы и кусок стального прута. Все части соединяются между собой и с удлинённой гайкой.

Следующий шаг – изготовление губок. Материалом для них берётся профильная труба. На ней наносится разметка, и вырезаются 2 детали. В них проделываются отверстия. Болт вставляется в гайку. Затем отверстия просверливаются в корпусе. С ними соединяются отверстия в губках, и вставляются заклёпки из стальной проволоки.

Из шайбы изготавливается упор для пружины: в ней вырезается квадратное отверстие, а затем она приваривается к заготовке. Надевается пружина, и приваривается шайба. Срезается шляпка болта, в основании сверлится отверстие. Приваривается барашковая гайка с противоположной стороны.

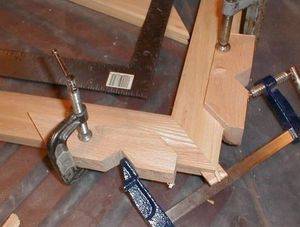

Деревянная угловая струбцина

В столярном деле применяются инструменты определенного типа. Угловая струбцина для мебели также может быть выполнена при помощи подручных средств. Для этого необходимо обладать хотя бы самыми простыми навыками работы с деревом.

Первоначально следует подобрать правильный тип материала. Лучше всего применять ясень, дуб, березу, бук или граб. Древесина должна быть влажностью не более 12 % и не иметь сучков, повреждений или неровностей. Из такого материала делают 2 пластины по 20 см длиной и 15 см шириной. Их толщина должна быть около 2 см. Еще два бруска имеют длину до 25 см и ширину, толщину 2 см.

Понадобятся также крепежные материалы. Чтобы собрать угловую струбцину для монтажа мебели, необходимы металлические болты и саморезы. Для максимально качественной сборки 2 самореза имеют длину 20 см, а еще 2 – около 12 см. Диаметр всех четырех деталей – 5 мм.

Изготовление струбцины своими руками

Своими руками можно создать:

• необходимую прочность приспособления;
• оборудование для фиксации металлических деталей;
• струбцины любых размеров и разновидностей.

Если работы предстоят несложные, то инструмент можно сделать из простых и дешевых материалов.

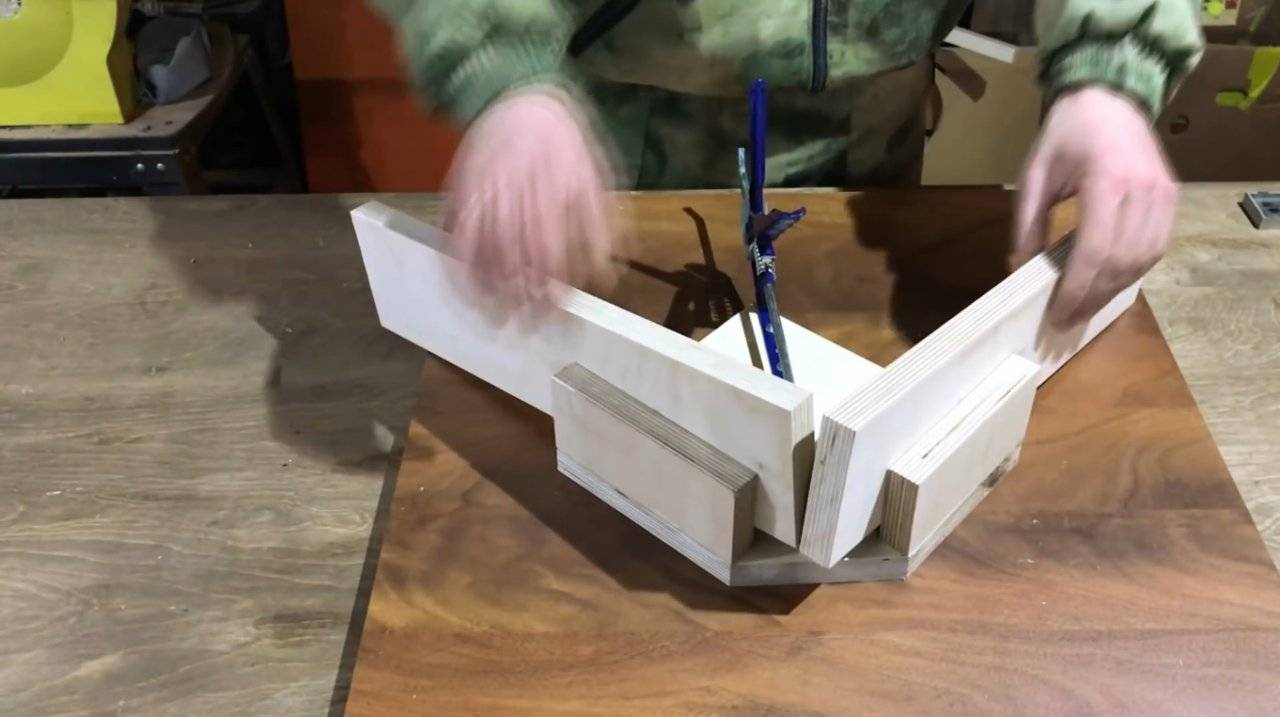

Струбцина угловая из фанеры

Чтобы изготовить инструмент необходимо:

1. Подготовить куски фанеры толщиной в 1,5 см и размерами 10х10 см.
2. Разделить квадраты на две части по диагонали.
3. На расстоянии в 2 см от края наметить отверстия и просверлить диаметром 40 мм.
4. Срезать сторону вдоль отверстий, чтобы излишки клея под фиксаторами можно было удобно убирать.

Инструмент из фанеры готов. На его долгую эксплуатацию рассчитывать не приходится, зато делается он из самых простых подручных материалов.

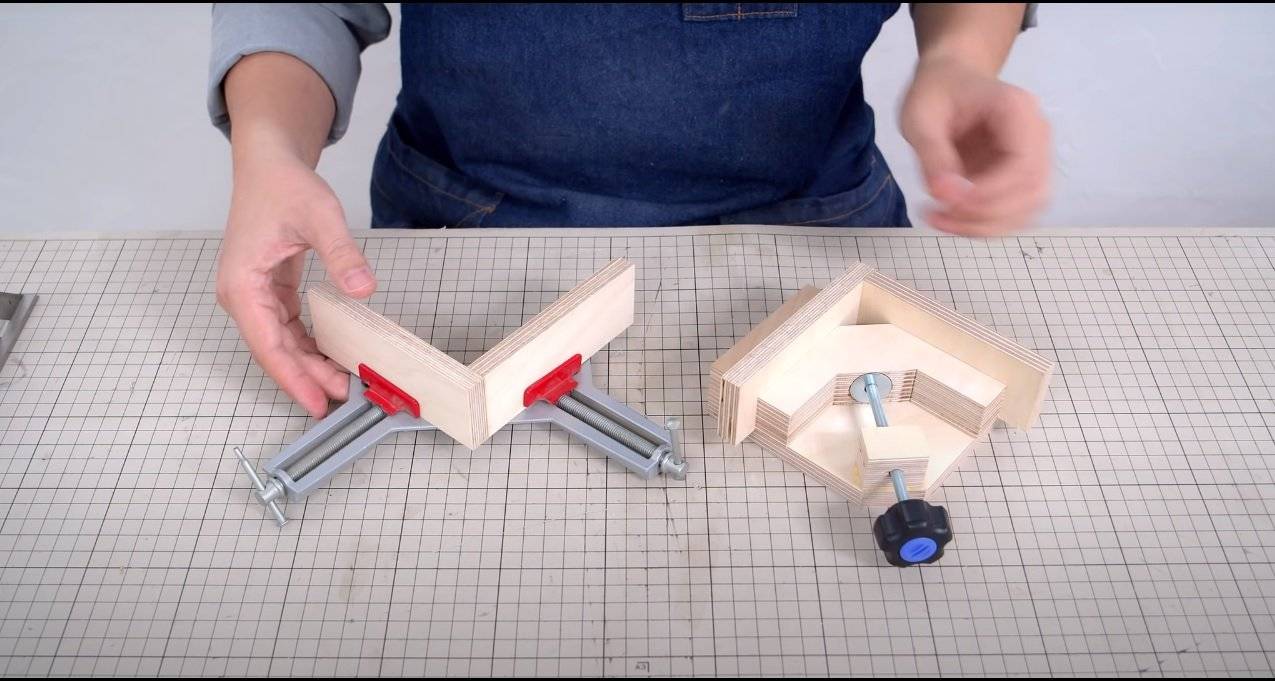

Изготовление и сборка своими руками угловой струбцины из дерева

следует правильно выбрать материал

Из выбранного материала нужно будет подготовить:

• две пластины шириной 15 см, длиной 20 см и толщиной 2 см;
• два бруска шириной 2 см и длиной 25 см;
• металлические болты;
• саморезы диаметром 5 мм (2 на 20 см длиной и 2 на 12 см).

После того как все подготовлено, своими руками можно приступать к сборке приспособления:

1. На столе разместить две длинные рейки. При этом одна должна укладываться ребром вниз, а вторая – вверх.
2. В рейках просверлить отверстия для соединения, применив для этого дрель. У обеих деталей они должны совпадать.
3. Одну пластину прикрепить к нижнему бруску и параллельно ей закрепить вторую. Используется для этого проходящий через элементы саморез, который будет регулировать между ними степень зажима детали.
4. На концах реек просверлить отверстия и прикрепить к ним пайки или пластинки. Угол между элементами должен составлять 90 градусов.

Изготовление и монтаж угловой деревянной струбцины завершен, теперь можно проверить ее в работе.

Угловая металлическая струбцина своими руками

бладает хорошей жесткостью фиксации

С помощью металлической струбцины можно:

• под различными углами фиксировать элементы конструкции;
• выполнять предварительный монтаж изделий;
• выравнивать детали конструкции относительно друг друга.

Кроме этого, угловые струбцины из металла широко применяются во время сварочных работ. Такие инструменты подразделяются на два вида:

1. Двухкоординатные.
2. Трехкоординатные.

С помощью приспособления можно зафиксировать два элемента металлоконструкции, после чего закрепить их сваркой. Даже самый простой вид такого оборудования сделает более комфортным проведение сварочных работ, обеспечит высокое качество швов, облегчит различные манипуляции с деталями конструкции и значительно сэкономит время.

Своими руками изготовить угловую струбцину из металла достаточно просто. Для этого потребуется подготовить:

• стальной лист толщиной в 10 мм;
• гайки – 3 шт;
• стальной лист с наружной резьбой по размеру гаек;
• шайбы большого диаметра.

Технология изготовления:

1. Из листа вырезать две заготовки длиной по 50 см, шириной по 4 см.
2. К основной части детали в виде буквы «Г» приварить вспомогательную часть.
3. Опорный элемент плашмя приварить на короткий край.
4. Сварить вместе три гайки, расположив их ребром к подвижной части. При этом вкручиваемый стержень должен проходить параллельно основанию приспособления.
5. Все части приварить по внешнему краю, вставив между ними полоску инструмента.
6. Присоединяя конструкции подвижную планку, произвести сварку по внутреннему краю.
7. К краю стержня из металла приварить большие шайбы.

Работы по изготовлению угловой металлической струбцины закончены. При проведении столярных, слесарных или сварочных работ с ее помощью можно надежно зафиксировать конструкцию. Такой инструмент способен заменить одного помощника и ускорить время проведения работ. А его подвижные элементы позволят соединить детали под необходимым наклоном и углом.

Изучив типы и варианты создания угловых струбцин, изготовить и собрать инструмент своими руками не составит большого труда. При этом вид конструкции следует выбирать в зависимости от требуемой прочности фиксации. Такое приспособление будет полезно и в домашнем хозяйстве, и в профессиональной деятельности.

Процесс самостоятельного изготовления

Существует несколько вариантов изготовления этих приспособлений своими руками.

Угловая для сборки мебели

Те, кому доводилось самостоятельно собирать мебель, не раз ругались по ходу сборки из-за неудобств при соединении больших частей друг с другом. Особенно трудно это делать, если нет помощника. Таким помощником могут стать несложные мебельные тиски, точнее, несколько простейших зажимных устройств и прочный прямоугольный стол или столярный верстак, о изготовлении которого можно узнать из данной статьи.

На столе устанавливаются пазы для закрепления деталей собираемой мебели, а столярные струбцины служат фиксаторами. Есть очень много разных вариантов того, как сделать такие приспособления.

Столярная струбцина

Простейшая винтовой зажим изготавливается по принципу штангенциркуля. Для этого понадобится несколько брусков прочного дерева и небольшой лист фанеры. Для фиксации такого устройства в определённом положении используется винтовое приспособление с фиксирующим бруском на рейке этого нехитрого инструмента.

Для прижатия обрабатываемой детали к столу часто используют самозажимные струбцины. Принцип действия их очень прост. На верстаке такое приспособление фиксируется с помощью винтовой шпильки, а зажим производится специальным рычагом с закруглением на зажимном конце.

Такие инструменты очень удобно использовать для обработки большого количества деталей одной формы. Например, при фрезеровании или шлифовании, а также при сверлении и пилении.

https://youtube.com/watch?v=ayx-NSjjB8M

Для сварочных работ

Сегодня сварочный аппарат в гараже уже не редкость, а порой и необходимость. Для сварочных работ зажатие деталей под определённым углом порой бывает нужно, как воздух. Покупные инструменты часто подводят из-за недобросовестности их изготовителей, поэтому лучше сделать струбцину угловую для сварки самому.

Найдя нудный чертёж или сделав его самостоятельно, готовим нужный материал и инструменты. После этого приступаем к изготовлению по нехитрой схеме:

Изготовление основы. Стальные пластины и уголок такой же толщины свариваем по чертежам выбранного варианта. Главная задача — тщательно вымерять угол под 90 градусов для закрепления свариваемых деталей. Угол может быть и другим, если вы делаете инструмент для узконаправленной цели.
Изготовление зажимного устройства. Для этого можно использовать гайки большого диаметра. Их закрепляем с помощью болта, чтобы можно было менять в случае срыва резьбы. Можно найти винтовые устройства с поломанных тисков или верстаков

Опять же важно проследить, чтобы зажимные лапки были под прямым углом или тем углом, на который рассчитано наше устройство.
Сборка изделия и крепление. Когда основа и зажим готовы их соединяют в зависимости от конструкции изделия: сваркой или с помощью болтов и гаек

Здесь можно продумать вариант закрепления приспособления к неподвижной поверхности. Для этого можно просверлить в основании несколько отверстий для такого крепления.

Изготовление любого варианта требует немало усилий и стараний. Всё это окупится сторицей, когда очередная сварка или соединение двух реек под прямым углом пройдёт быстро и гладко. Ведь у вас будет надёжный помощник, который всегда рядом и готов исправно служить тому, кто его сделал своими руками.

Конструкция

Конфигурация представленного инструмента может отличаться, однако есть одинаковые по своей функциональности части.

Зажим любой угловой струбцины, сделанной в домашних условиях, имеет два упора. Неотъемлемой частью оборудования является блок-зажим. Этот элемент обладает хорошей подвижностью, что позволяет использовать его для разного размера материалов.

Угловая струбцина своими руками может иметь рычажный механизм и винт, если требуется хорошая жесткость фиксации. Для столярного инструмента более слабого типа зажима допускается использовать бегунок и планки. Однако подвижность деталей упора является неотъемлемой характеристикой любой струбцины.

Выгода самодельного инструмента

Одной из причин, почему люди решают создать инструмент самостоятельно, является дороговизна заводских струбцин. Хороший набор потребует затрат семейного бюджета. Также не удастся обойтись даже в домашних условиях одним размером такого инструмента, как струбцина угловая. Калибр заводского оборудования заставит приобретать струбцины набором.

Однако, экономия является не единственным преимуществом этого самодельного инструмента. Подобранная под определенный тип работ калибровка струбцины угловой поможет лучше зафиксировать детали.

Самостоятельно можно создать необходимую прочность инструмента. В случае когда проводимые работы носят единоразовый характер, применяют дешевые, простые материалы. Сама же конструкция будет легкой, транспортабельной, а выполняемый процесс не потребует больших физических усилий.

Выполняя более сложные работы, созданные самостоятельно струбцины выигрывают перед заводскими их разновидностями. Собрать оборудование для фиксации металлических деталей несложно. Этот тип инструмента будет обладать прочностью и повышенной надежностью.

Порядок изготовления струбцины из трубы

Для простоты производства нужно сделать чертеж.

Чертеж

Заранее подготовить:

• трубу;
• металлические кольца – 3 шт., по внутреннему диаметру равные внешним трубным размерам;
• сварочный аппарат.

Выполняют работу в следующем порядке:

• 2 кольца сваркой соединяют со стальными уголками, выполняющими роль опорной площадки;
• свободное кольцо приваривают к трубе с установленной гайкой;
• длинный болт вкручивают, на шляпку приваривается металлический стержень, который будет служить ручкой;
• на свободный конец трубы надевают кольцо, на нем находится верхняя муфта, нижнюю губку просверливают, чтобы установить штифты;
• проводят установку нижнего кольца.

Такие самодельные держатели используют при сборке мебельных гарнитуров, любых строительных или монтажных работ.

Самозажимной вариант

Для склеивания деталей лучше выбрать самую простую модель струбцины, которая имеет F-образную форму. В магазинах продают различные модели, которые состоят не только из древесины, но и из металла. Стоимость таких инструментов высока. Поэтому многие мастера предпочитают изготавливать их своими руками.

Для небольших операций отлично подойдет зажимная струбцина кулачкового типа. Например, если необходимо склеить небольшие детали или зафиксировать заготовки. Такая модель работает так же, как и ф-образный элемент. В состав инструмента входят 2 губки и направляющие шины. Губки: подвижная и неподвижная. Для надежного зажима необходимо хорошо зафиксировать заготовку и повернуть кулачок на 90 градусов.

Сделать такой инструмент можно самостоятельно при минимальном наборе инструментов и материалов. Перед началом следует начертить чертеж изделия. Можно использовать любой материал для изготовления, а также изменять стандартные размеры по своему желанию.

Шину изготавливают деревянную или металлическую. Маленькие болты и заклепки можно применять вместо металлических штифтов. Рекомендуется изготавливать одновременно подвижные и неподвижные губки, так как они зеркально отображают друг друга. Их ширину и длину можно изменять, чтобы увеличивать захват изделия.

Ленточная универсальная струбцина

Одна из наиболее интересных необычных конструкций струбцин использует в качестве силового элемента толстый ремень из полиэфирной ткани. Ленточная струбцина используется там, где необходимо равномерно стянуть несколько деталей.

Чтобы изготовить ленточную струбцину, необходимо сделать угловые элементы и устройство для натяжения полиэфирного ремня. Три уголка вырезают из обычной сосны по распечатанной кальке. Четвертый элемент – натяжное устройство изготавливается из двух блоков и натяжного винта.

Лента пропускается вокруг блока, если выкручивать винт ключом, расстояние между блоками увеличивается, и ремень устройства натягивается, прижимая все четыре блока к детали.

Рукоятка, винт и основная сборка

Изготавливают квадратные заготовки по 25 мм и отрезают для каждой ручки по 100 мм. Обозначают центральную часть и высверливают с помощью сверла фрагмент 10,5 мм 60 мм. В качестве аналога можно высверливать довольно широкое отверстие, после чего покрывать эпоксидной смолой. Но такой способ считается недостаточно надежным.

Шлифуют заготовку, чтобы сделать более удобную ручку и приклеивают к данному зажимному винту. Приступают к основной сборке. Это простая задача, позволяющая наклеить плёнку к неподвижной головке. Укрепляют стопорную гайку и делают торцевые колпачки. Они должны не допускать соскальзывания головки со штанги. Потому желательно прикрутить небольшую пластинку на пятку. Благодаря этому выскальзывание гайки с места исключается. Это действует, как крюк.

Он зацепляется за гайку. Работу можно считать оконченной. Стальные струбцины получаются несколько тяжелее, но при этом они ещё и надежные. Зажимы используют один и тот же стержень. Они являются довольно прочными и служат долго.

Угловая струбцина своими руками

Стоимость фиксатора на рынке велика, поэтому есть смысл сделать угловую струбцину для сварки своими руками. Для многих эта задача будет посильной, ведь такой фиксатор можно сделать даже из мусора, который годами лежит в сарае и который по-хозяйски просто жалко выбрасывать.

Угловые струбцины просты в своей конструкции, что позволяет сделать их даже в домашних условиях.

Первым делом следует выполнить набросок или чертеж фиксатора, нанести на него основные размеры, это поможет при дальнейшей работе

При выборе материала следует обращать внимание на железо. Железо — самый оптимальный вариант

Для того, чтобы сформировать основание, необходим листовой металл от 8 до 10 миллиметров. Для фиксации можно использовать уголок нужного размера. Соединение намного лучше производить электросваркой.
Делаем винтовой зажим. Можно взять две гайки и сварить их между собой

Кронштейн с центральным резьбовым отверстием делается в пределах 30 — 40 миллиметров
Крепление лучше делать на болтах, чтобы была возможность его поменять в случае срыва резьбы.
Важно уделить большое внимание расположению зажимных губ. Угол должен быть соблюден идеально, иначе желаемый угол 90 градусов при работе выходить не будет
Сначала следует приварить один уголок к зажиму, к которому накладывается второй уголок

После все это прижимается и приваривается к скобе.
По боковым поверхностям струбцины нужно установить направляющие, чтобы внутреннее основание могло перемещаться

По биссектрисе изготавливаемого фиксатора вырезается паз в пределах 8 — 10 миллиметров
Далее необходимо в верхнее основание изготавливаемого прижимного устройства закрутить болт. Лучше, чтобы резьба на болте не доходила до его головки, это позволит свободно перемещаться основаниям по отношению друг к другу

После все это прижимается и приваривается к скобе.
По боковым поверхностям струбцины нужно установить направляющие, чтобы внутреннее основание могло перемещаться. По биссектрисе изготавливаемого фиксатора вырезается паз в пределах 8 — 10 миллиметров
Далее необходимо в верхнее основание изготавливаемого прижимного устройства закрутить болт. Лучше, чтобы резьба на болте не доходила до его головки, это позволит свободно перемещаться основаниям по отношению друг к другу.

Можно изготовить более подвижный вариант струбцины, где прижатие свариваемых деталей будет происходить не только под углом 90 градусов. Угол прижатие можно будет регулировать.

Разновидности струбцин по принципу работы

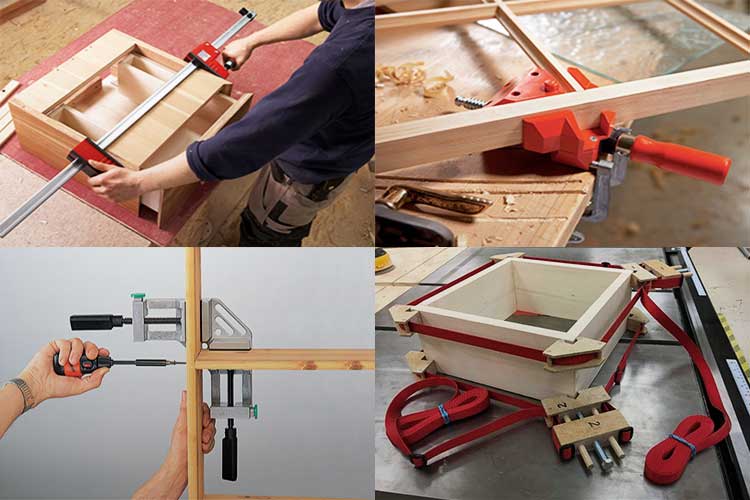

Наиболее популярный вид струбцин — классические, имеют механический принцип действия. Это когда устройства приводятся в действие от руки. Их так и называют ручными или механическими зажимами, которые оснащены винтовым элементом с пяткой, которые приводятся в движение при помощи рукоятки. Кроме механических, различают и другие виды струбцин, о которых будет полезно узнать всем, кто выбирает прибор под соответствующие работы.

1. Магнитные — это популярный вид инструмента электросварщиков. Они позволяют временно соединить две детали под прямым углом, чтобы впоследствии выполнить их сваривание. Конструктивно прибор представляет собой многогранник с прямыми углами. Внутри металлического корпуса расположены магниты, которые примагничиваются к металлическим конструкциям.
2. Автоматические — их еще называют пистолетными, реечными и триггерными. Устройства имеют F-образную конструкцию, и состоят из основания с направляющими для перемещения подвижной губки. При нажатии на курок, подвижная губка надежно фиксируется, обеспечивая качественный и надежный прижим детали.
3. Гидравлическая и пневматическая (вакуумная) — принцип работы таких устройств похожий, только в первом типе струбцины используется масляная жидкость, а во втором — сжатый воздух. Отличаются такие устройства особой надежностью и прочностью зажима, поэтому используются они при работе со стеклом, искусственным камнем и керамикой. Основу таковых зажимов составляют камеры, в которых происходит нагнетание нужного усилия.

Выпускаются также трещоточные струбцины, которые внешне напоминают клещи. Основой такого инструмента является механизм под названием трещотка, с помощью которого выполняется качественный зажим. Чтобы ослабить сжатие, конструкцией предусмотрена специальная собачка.

Из всего сказанного выше следует отметить, что зная все основные разновидности струбцин, не составит большого труда выбрать подходящую модель для работы. Однако есть определенные рекомендации, на основании которых можно выбрать струбцину, и использовать ее не только по прямому назначению.

Материалы и этапы сборки

Для того чтобы изготовить зажимы для дерева, понадобятся следующие элементы:

• брусок из бука или березы;
• сверло перьевое;
• труба 2,5 см;
• врезные гайки подходящего диаметра;
• гайка, которая имеет закругленный набалдашник (используется для декора);
• фреза диаметром 2,5 см и длинная шпилька.

Основой материала является труба, от которой отрезают кусок требуемой длины. В зависимости от размера губок необходимо распилить брусок. Кусочки должны быть от 15 до 20 см. Для свободного движения бруса по трубе следует сделать отверстие диаметром 2,5 см на расстоянии от края 2,5 см. Параллельно отверстию нужно выполнить пропил с того же торца. Для фиксации губки на трубе соединяют отверстие с торцом.

Для забивной гайки необходимо просверлить дополнительное отверстие сбоку от пропила. В него необходимо забить гайку и закрутить с обратной стороны болтом. Чтобы зафиксировать губку, следует зажать трубу в отверстии. Для передвижения трубы необходимо раскрутить болт, затем передвинуть элемент и повторить все действия снова.

В нижней зажимной части устроено 2 губки, она немного больше верхней, имеет дополнительную гайку. По строению же обе части одинаковые. Дополнительная забивная гайка располагается в противоположном конце трубы, в которую устраивается шпилька с гайкой типа «барашек».

Во второй разборной подвижной части нет таких зажимных деталей, как пропилы и гайки. Размеры такого элемента тоже немаленькие. В этой части необходимо сделать углубление для устройства шпильки.
