Сварочные клещи для контактной сварки. Варим быстро и просто!

Контактная точечная сварка своими руками, видео

Нас часто спрашивают, возможна ли точечная контактная сварка своими руками, или лучше обратиться к специалистам? Что-ж, давайте рассмотрим этот вопрос подробнее.Существует множество разновидностей обычных сварочных процессов, которые отличаются типом используемого энергоносителя и другими параметрами. Сегодня практически невозможно обойтись без всем известной точечной сварки, которая считается самой популярной среди домашних умельцев. Качество выполнения работ будет напрямую зависеть от квалификации мастера.

точечная сварка

Точечная сварка своими руками, видео:

Точечная сварка – это получение неразрывного соединения деталей за счет того, что между ними образовались связи в месте сварного шва. Получить межатомные связи можно, если нагревать деталь либо применить пластическую деформацию.

Иногда используют оба способа, комбинируя их. Сварочные работы применяются в основном для восстановления целостности металла и проводятся они не только в определенных условиях, но и под водой и даже есть опыт сваривания деталей в космосе.

Сварочные работы обязательно должны выполняться в соответствии с правилами техники безопасности, при этом работать необходимо в специальном защитном костюме и маске, закрывающей глаза. Виды энергии, которые использует мастер в процессе выполнения работ:

1. Электрическая дуга.
2. Пламя обычной газовой горелки.
3. Ультразвук (иногда используется для сваривания деталей).
4. Лазерное излучение либо ультразвук.
5. Иногда мастера пользуются трением для сваривания подготовленных поверхностей.

Самодельная точечная сварка связана с повышенной опасностью возникновения пожара, опасностью поражения человека электрическим током, в процессе работы выделяется ультрафиолет и вредные газы. Поэтому проводить работы нужно внимательно следуя правилам техники безопасности.

Некоторые виды контактной сварки и ее особенности

Контактной сваркой называется процедура, во время выполнения которой по всей поверхности торцов происходит сваривание двух деталей. Такой метод сварки может быть получен сопротивлением либо оплавлением.

Сварка сопротивлением. Подготовленные к работе детали плотно соединяются друг с другом и тогда подается ток для сварки. Выключают его только тогда, когда поверхность деталей стала пластичной и была выполнена осадка. Обычно этот способ используется для ремонта предметов, которые состоят из низкоуглеродистой стали и имеют небольшую площадь.

сварочный аппарат

Сварка оплавлением. Перед началом работ очищенные детали закрепляются в зажимах, затем их плавно соединяют при помощи подвижного зажима, а в момент их контакта и включается сварочный ток. Затем проводится осадка на необходимую величину и после выполнения работы ток выключают.

Сварка при помощи прерывистого оплавления. В процессе работы мастер чередует плотный контакт деталей с неполным, все это время подается ток. Такие возвратно-поступательные движения машины циклично замыкают сварочную цепь в том месте, где детали между собой контактируют.

Это происходит до того момента, когда их торцы разогреваются до температуры 900С. Как сделать аппарат для точечной сварки своими руками? На специализированных сайтах сегодня можно найти целые схемы, но специалисты рекомендуют не использовать самодельные приборы, поскольку это может быть небезопасно.

Какие инструменты нужны для выполнения работ?

Трансформатор — должен обладать высоким коэффициентом трансформации, чтобы обеспечить в процессе работы подачу большого тока для сварки. Можно сделать трансформатор для точечной сварки своими руками.

В большинстве случаев в качестве электродов мастер использует медный стрежень, при этом желательно, чтобы он был достаточно толстым (его диаметр должен быть примерно равен диаметру провода).

Чтобы в процессе работы электроды не потеряли свою форму, их необходимо периодически подтачивать. Если же они пришли в негодность и полностью сточились – лучше провести замену.

Выполнять сварочные работы рекомендуется только в специально оборудованном помещении, в котором отсутствует риск возникновения пожара. Работы по сварке опасны, поэтому выполнять их нужно только при наличии практических навыков.

Возможные дефекты

Если вы решили в домашних условиях заниматься сваркой, тогда следует ознакомиться с возможными дефектами и их происхождением, чтобы избежать подобных ошибок. Рассмотрим самые распространенные дефекты, которые могут случиться во время точечной сварки:

полный или частичный непровар может возникнуть из-за некачественных электродов, которые стоит заменить новыми, малой силой тока, или чрезмерным сжатием. Рассмотреть данную оплошность можно двумя способами: при внешнем осмотре или при использовании специального прибора для контроля сварки (радиационного или ультразвукового; трещины во время сварки могут возникать из-за сильного тока или некачественно зачищенных изделий, что из-за возникающего сопротивления нарушает температурный режим сварки; разрывы у кромок при сварке внахлест чаще всего происходят из-за того, что мастер слишком близко от края детали располагает сварную точку. То есть, необходимо рассчитывать так, чтобы нахлеста хватило на качественное соединение; внутренний выплеск – это такой дефект, при котором расплавленный металл «вылазит» за пределы ядра и создает между заготовками зазор. Основной причиной такой ошибки является длительный импульс или слишком большой ток, из-за чего ядро чрезмерно расплавляется

Чтобы этого избежать, важно ровно устанавливать электроды и контролировать силу тока. Чтобы аппарат настроить, рекомендуется несколько точек попробовать на черновом материале; наружный выплеск – это дефект, при котором расплавленная масса «вылазит» наружу. Он возникает в результате недостаточного сжатия деталей

То есть, отсутствует момент ковки, позволяющий соединить заготовки. вмятины от электрода остаются из-за малого диаметра электрода или чрезмерного сжатия. Из-за неправильно установленных проводников может увеличиваться зона расплавления, из-за чего возникают дефекты; прожог – самая частая ошибка, возникающая у начинающих мастеров при любом виде сварки. Она случается по нескольким причинам: малое усилие сжатия электродов, загрязненная поверхность заготовок или кончика проводника; смещение ядра происходит из-за неправильно установленных электродов по отношению у заготовкам; трещины внешние и внутренние бывают от сильного тока и длительного импульса или же от несвоевременного ковочного усилия

Он возникает в результате недостаточного сжатия деталей. То есть, отсутствует момент ковки, позволяющий соединить заготовки. вмятины от электрода остаются из-за малого диаметра электрода или чрезмерного сжатия. Из-за неправильно установленных проводников может увеличиваться зона расплавления, из-за чего возникают дефекты; прожог – самая частая ошибка, возникающая у начинающих мастеров при любом виде сварки. Она случается по нескольким причинам: малое усилие сжатия электродов, загрязненная поверхность заготовок или кончика проводника; смещение ядра происходит из-за неправильно установленных электродов по отношению у заготовкам; трещины внешние и внутренние бывают от сильного тока и длительного импульса или же от несвоевременного ковочного усилия.

Как исправить дефекты

Контактная или бесконтактная точечная сварка должна выполняться в соответствии с определенной технологией. Но все же этот метод обладает некоторые сложностями, которые могут привести к появлению разных дефектов. А тяжелая и неточная диагностика не дает точной картины о качестве и виде полученного сварного соединения.

Если после проведения сварки будут выявлены вышеперечисленные дефекты, то для их устранения можно воспользоваться следующими рекомендациями:

• провести повторное проваривание точки;
• высверливание и последующая сварка при помощи полуавтомата;
• если отмечаются наружные выплески металла, то их можно аккуратно зачистить;
• проковка горячей точки;
• установка сварной или вытяжной заклепки.

Какими электродами варить арматуру

При выборе этого расходного материала учитываются такие показатели, как тип стали стержня, предел ее текучести, толщина стержня и диаметр сварочного прутка. В маркировке арматуры должна стоять буква С («сварочная»), предел текучести (сопротивление разрыву) в индексе обозначают цифрой, например:

• А500С – свариваемая арматура из стали с сопротивлением разрыву до 490 МПа;
• А400С – арматура такого же типа с пределом текучести до 390 МПа.

Для ММА сварки А500С широко используются типы электродов с рутиловым и основным покрытием: Э42, Э42А, Э46, Э46А, Э50, Э50А, Э55, Э60. Какие же марки предпочтительнее?

ОЗС-12. Один из лучших вариантов именно для соединения таких стержней. Благодаря двуокиси титана в обмазке они могут работать по окисленным поверхностям, и даже в этом случае в металле шва исключено образование пор. Обеспечивают высокую стойкость соединения к усталости металла, в том числе, когда арматура воспринимает постоянные высокие нагрузки в месте шва. Используются для сварки арматуры для фундаментов, дорожного полотна. В ряду плюсов – возможность варить швы в любом пространственном положении.

УОНИ-13/55У – универсальные электроды с основным покрытием, позволяющие варить и арматуру А500С. Стыки арматуры выполняют ванным способом в нижнем положении шва. Стержни соединяют широким швом, сварная ванна должна как можно дольше находиться в жидком состоянии. Рекомендуемая длина дуги – короткая, поскольку горение при длинной может быть неустойчивым.

Для монтажа каркасов, рассчитанных на меньшие нагрузки, используют арматуру А400С. При сварке широко применяются марки АНО и МР с рутиловым покрытием – варить ими также можно по ржавой поверхности, а арматурные стержни соединяются внахлест. Используются и электропроводники с обмазкой основного типа. Это, прежде всего, изделия, выпускаемые под марками УОНИ-13/45, АНО-21, а также ТМУ-21У (относятся к типу Э42).

Соотношение арматурных и электродных стержней по толщине

• Если диаметр арматурного прута находится в пределах 5–8 мм, используется электроды 2, 2,5, 3 мм, не более.
• При сварке изделий толщиной от 8 до 10 мм, как правило, задействуют стержни 3, 3,5, 4 мм.
• Если толщина арматурного прута превышает 1 см, то нужно использовать стержни диаметром от 5 и более мм.

Параметры выбора клещей для сварки

Для подбора сварочного оборудования необходимо знать, по каким параметрам оцениваются агрегаты контактной точечной сварки:

• мощностные характеристики: сила тока и рабочее напряжение, от них зависит разогревающая способность дуги: она должна соответствовать температуре плавления соединяемых сплавов (для 4 мм соединения нужен ток не менее 6 кА);
• расстояние между электродами и центральной осью сварочных клещей, (вылет электродов характеризует глубину захода инструмента на свариваемые поверхности);
• крепление электродов: они фиксируются зажимными держателями и резьбовым соединением (предпочтительнее зажимы);
• физические свойства электродов (компоненты медных сплавов влияют на электропроводность);
• производительность (измеряется количеством мест соединения, сделанных в течение часа);
• вес сварочного аппарата;
• конструктивное решение: ручные клещи или подвесные.
• мощность готовых сварочных клещей колеблется от 2 до 6 кВА.

Особенности ручных клещей:

• чем длиннее провод от трансформатора до электродов, тем больше потери мощности;
• чем больше вылет электродов, тем тяжелее инструмент;
• чем тяжелее зажимные ручки, тем труднее работать.

Необходимое оборудование для контактной сварки

Чтобы собрать аппарат контактной сварки своими руками нужно определить заранее, как вы хотите его использовать. Небольшой вес инверторного агрегата, который мы возьмём за основу комплекта, позволяет собрать как мобильный, так и стационарный вариант. Дело в том, что клещи, обеспечивающие необходимое давление в точке сварки, можно смонтировать на стационарной платформе или же на гибком шланге.

Жёстко закреплённые электроды больше подходят для поточного шовного соединения листового металла, тогда как мобильный вариант является более универсальным.

Отдельно нужно рассмотреть критерии выбора сварочного инвертора, как источника тока для контактного способа работы. Он должен обладать широким спектром регулировок по току и напряжению, а поскольку форма сигнала на выходе является импульсной, то и этот параметр должен быть настраиваемым. Таким образом, аппарат контактной сварки АКС должен быть оборудован тугоплавкими электродами, которые могут быть смонтированы в следующих вариантах, а именно:

1. стационарный вариант, при котором на неподвижный минусовой электрод накладывается свариваемые листы, и точечно придавливаются положительным электродом;
2. мобильный вариант с использованием клещей, позволяющих сдавливать соединяемые детали в точке сварки;
3. вариант с использованием сварочного пистолета, как положительного электрода, где минусом является деталь кузова.

Использование пистолета характерно для работы споттера при кузовном ремонте и в этом случае применяются сменные медные наконечники, которые и дают возможность выправить дефектные участки. В целях экономии можно сделать сварочный пистолет или клещи своими руками, как в стационарном, так и в мобильном варианте. Для этого понадобятся следующие материалы и инструменты:

• текстолит для пистолета или клещей;
• пусковая кнопка;
• крепёжные болты с гайками;
• медный или бронзовый наконечник в роли электрода;
• соединительные кабели и провода;
• мини-патрон с лампочкой для подсветки;
• электролобзик, болгарка и электродрель;
• мощный электропаяльник;
• приспособления для разметки;
• набор отвёрток и гаечных ключей.

Важно обеспечить надёжный контакт сварочного кабеля с держателем наконечника или сменных наконечников во избежание перегрева и потерь мощности. Необходимо продумать быструю смену бронзовых или медных электродов, или наконечников, поскольку условия работы могут меняться, а при ремонте листового металла кузова машины замена является частью технологического процесса. Необходимо продумать быструю смену бронзовых или медных электродов, или наконечников, поскольку условия работы могут меняться, а при ремонте листового металла кузова машины замена является частью технологического процесса

Необходимо продумать быструю смену бронзовых или медных электродов, или наконечников, поскольку условия работы могут меняться, а при ремонте листового металла кузова машины замена является частью технологического процесса.

Виды сварки и их особенности

Контактные соединения разделяются на четыре категории, которые имеют свои особенности и способы применения. Давайте разберем, какие виды бывают:

• Контактная точечная.
• Стыковая.
• Контактная шовная.
• Рельефная.

Теперь более подробно поговорим о каждой из них, чтобы вы конкретно смогли понять, что каждый вид представляет и какие его особенности. Точечные сварочные соединения помогают соединять детали в одной либо сразу во многих местах точками. Точка образуется в процессе нагревания и расплавления металла под воздействием электрического импульсного тока, формы электродов, которые давлением воздействуют на материал и времени нагревания.

Разные вариации всех этих показателей помогают выполнить сварную точку любой формы, прочности и прочее.

Классификация видов сварки

Широко используются в производствах большого масштаба и при серийном однотипном выпуске механизмов. Также используют для создания батарей аккумуляторов.
Для соединения деталей сразу по всей площади их стыка, используется контактная стыковая.

Благодаря такому способу, две детали впоследствии нагрева соединяются в единую конструкцию сразу на большой площади, за короткий промежуток времени. Время и способ такой состыковки зависит от характеристик металла, общей свариваемой площади и необходимой прочности соединения.

Разновидности сварных соединений

Стыковую сварку выполняют тремя методами:

1. Сопротивление.
2. Непрерывное оплавление.
3. Оплавление с одновременным разогревом места сварки.

Для деталей небольшого сечения, до двух квадратных сантиметров, применяется метод сопротивления. Также такой метод часто применяется для труб из металлов с низким содержанием углерода. Детали, площадь сечения которых не превышает отметку в 10 тысяч квадратных сантиметров, используется метод оплавления. Область применения очень широкая, он сваривания арматурных конструкций в железобетоне, до создания бесшовной железной дороги.

Такая технология помогает изготавливать детали очень большой длины при этом не оставляя никаких заметных швов. С помощью оплавления сваривают режущие инструменты, например, наконечники для сверла либо лезвия ножей. Свариваются массивные цепи судовых якорей. Оплавление с разогревом, это модификация обычного оплавления, используется для создания более качественного сварного шва.

Шовная сварка

Шовная контактная сварка производится путём наваривания нескольких точек в ряд. Такие точки могут быть герметичными, если делать их внахлёст. Если же оставлять промежуток, она будет практически похожа на обычную, точечную. Процесс такой сварки может выполняться на одном или нескольких сварочных станках. Дисковая роликовая установка вращается по контуру, который необходимо сварить, оставляя за собой точки.

Если роликовая прокатка проходи с одной стороны тогда она односторонняя. Если роликовая прокатка с двух сторон, тогда соединение происходит с каждой стороны. Этот метод хорош тем, что может быть как односторонняя, так и двусторонняя, что хорошо в определённых случаях.

Контактная рельефная сварка, очень похожа на точечную. Для его выполнения, заранее подготавливаются специальные выпуклые участки, которые и свариваются. Главной особенностью является то, что форма сварной точки в таком случае зависит от того какая форма выпуклости была сделана, а не от формы используемого электрода. Область применения довольно широкая, от автомобилей до различных электрических приборов.

Характеристики используемых электродов

Электроды имеют следующие характеристики, благодаря которым и получается сделать качественную сварку:

• Высокая устойчивость к температурам (могут выдерживать нагревание свыше шестисот градусов).
• Высокая плотность материала, что позволяет сохранять форму, даже при ударных сжатиях, равных пяти-шести килограммам на квадратный миллиметр.
• Очень высокая тепловая и электрическая проводимость. Благодаря высокой электрической проводимости могут передавать импульс тока без потерь.
• Для односторонней или двусторонней сварки, электроды имеют плоскую форму диска. Для остальных видов используются бочкообразные элементы.

Прочитав данную статью, вы смогли разобраться с технологическим процессом устройства контактной сварки. Узнали, какие виды контактной сварки бывают, и на какие разновидности разделяются электроды. Теперь можно переходить и к практическому изучению этого процесса.

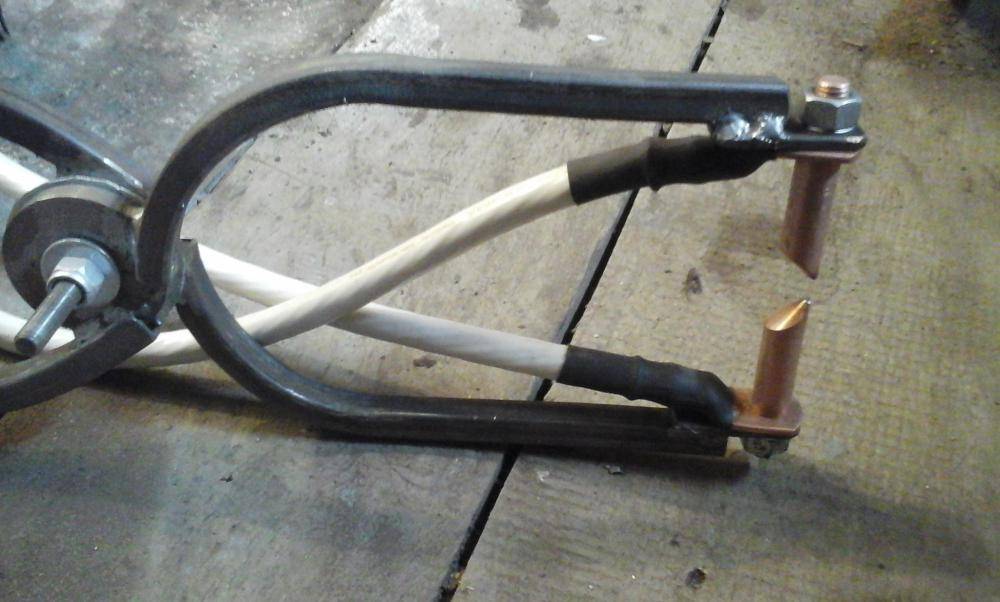

Как работать со сварочными клещами?

Наличие сварочных клещей устраняет основную проблему контактной сварки – необходимость подвода к рабочей зоне больших значений тока при одновременном обеспечении мобильности передвижения сварщика. Сварочная проволока в подобных ситуациях неприемлема, поэтому следует использовать только электроды. Особые требования предъявляются к корпусу: он должен обеспечивать безопасную передачу мощности, надёжность фиксации обеих зажимных узлов и удобство пользования. Поэтому сварочные клещи промышленного применения обычно снабжаются крепёжным узлом, при помощи которого они прикрепляются к более жёсткой из свариваемых деталей.

Подготовку к сварке с использованием сварочных клещей начинают с установки электродов в зажимных узлах. Чаще используется клеммный, более надёжный зажим. Важнейшей характеристикой оснастки является вылет – расстояние от оси поворота подвижного зажима до оси электрода. Величина вылета определяет максимальное расстояние от кромки свариваемого изделия. В большинстве конструкций оснастки вылет является величиной переменной, и варьируется в пределах 125…500 мм. Это повышает функциональность приспособления.

Вылет может регулироваться плавно и ступенчато. В более дешёвых конструкциях величина вылета изменяется переустановкой электрододержателей в требуемые пазы или отверстия на корпусе. В сварочных клещах с автоматическим приводом регулировка вылета иногда производится при помощи плунжера, выдвигаемого при помощи сжатого воздуха. Популярности у сварщиков такие устройства, однако, не получили: клещи становятся тяжелее, а для стабильности подачи воздуха требуется ресивер, что делает оснастку более громоздкой.

Определившись с величиной вылета, клещи устанавливают в необходимом месте и включают подачу тока. Реле обеспечит подачу тока к электродам при обеспечении требуемого усилия сжатия. Поставив очередную сварочную точку, педалью или рукояткой отключают питание, после чего перемещают инструмент в новое положение.

Как сделать точечную сварку

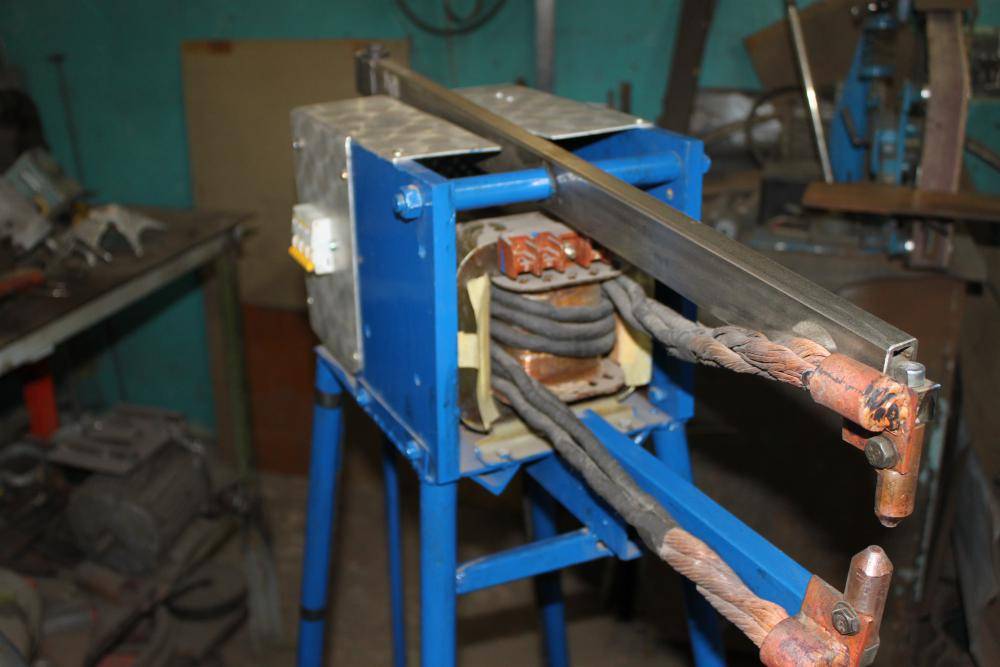

В данном случае для изготовления точечной сварки, использовался трансформатор ТБС3-0,63 (аналог ОСМ1-0,63), мощность которого 630ВА.

Первичная обмотка рассчитана на 380В, а вторичная на 220В с отводами на 22В и 5В. Но самое приятное, что данный ленточный магнитопровод очень легко разбирается раскрутив лишь один стягивающий винт.

Поскольку первичка трансформатора рассчитана на 380В, а домашняя сеть рассчитана на 220В, то необходимо снять полностью все обмотки. Разматывать необходимо аккуратно, поскольку этот провод нам еще понадобится, чтобы намотать первичную обмотку. При снятии обмотки 220В рекомендую посчитать, сколько она содержит витков, чтобы не прибегать к расчетам используя формулу:

W=(30(35)/ S)*U
W — количество витков первичной обмотки ,
S сечение сердечника см.кв ,
30-35 условный коэффициент
U — напряжение

Намотка производилась в 2 провода (чтобы меньше грелась обмотка), которая досталась при снятии первичной и вторичной обмотки. Намотку производим виток к витку, разделяя слои диэлектриком (лакотканью). Всего получилось 264 витка, которые были уложены в 8 слоев. И еще остался зазор 14мм, для намотки вторичной обмотки.

Измерение тока на холостом ходу, показало потребление 0,36А (допустимый ток ХХ до 2-х ампер).

Оборудование из микроволновки своими руками

Аппарат для проведения сварочных работ контактным методом можно сделать своими руками, ключевая деталь в нем — это трансформатор от микроволновки.

Чтобы сделать такое устройство, потребуется выполнить предварительные расчеты выгодности данного прибора по сравнению с покупкой готового инвертора.

Для самодельного прибора наиболее дорогой деталью является трансформатор, а вот расходные материалы (такие, как основа для крепежей деталей или же кожух с проводами) можно взять из сервисного центра.

Трансформатор с мощностью от 1 кВт подходит для изготовления сварочного оборудования для соединения листов толщиной до 1 мм. Если его мощность будет вдвое больше, то он подойдет для обработки листов толщиной до 1,8 мм. Многие микроволновые печи оснащены трансформатором мощностью в 3 кВт.

Чтобы увеличить мощность тока, возможно, потребуется 2 или 3 трансформатора. Сам трансформатор вытаскивается из защитного кожуха, шунты удаляются вместе со вторичной обмоткой. Поскольку в микроволновой печи напряжение высокое, на первичной обмотке прибора петель меньше по сравнению со вторичной. Для того чтобы убрать разность потенциалов, вторичную обмотку удаляют и адаптируют ее для работы с точечной сваркой.

Работа выглядит таким образом:

• тщательно очистите от остатков шунтов, а также вторичной обмотки. Вероятно, может потребоваться длинный узкий предмет или щетка из металла;
• вторичную обмотку потребуется делать новую, а первичная остается в прежнем виде. Потребуются многожильные провода с сечением как минимум в 1 квадрат;
• для вторичной обмотки потребуется сделать до 4 витков проводки с напряжением 2 Вт, однако, загнуть по катушке его не выйдет из-за толстой изоляции. Соответственно, провод потребуется от нее очистить, а затем обернуть изолентой.

Выводы вторичных обмоток объединяются при применении цепи на основе нескольких трансформаторов. А при условии использования одного трансформатора можно корпус микроволновки уменьшить по ширине и длине.

Для нескольких трансформаторов кожух делают на основе железного листа, который покрывается изолентой.

Для подведения тока к свариваемой области нужно создать рычажное устройство. Один рычаг прочно крепится к главной поверхности, а во время опускания второй будет давить на обрабатываемые детали.

Введите выключатель в цепь первичной обмотки и установите на верхний рычаг, благодаря этому можно будет в одно время пускать ток и сжимать деталь. Клещи в этом случае не будут нужны, нужно будет заранее спаять наконечники с проводкой с целью предотвращения окисления.

Для контактной сварки используются медные стержни с толщиной больше размера проводки, которые при работе будут заменены или подточены. Во время работы деталь будет рычагами зажата между электродами, далее запустится ток.

самодельные клещи контактной сварки – Технологии сварки

Купить готовые расходники?

http://www.google.ru/search?hl=en&neww…mp;aq=f&oq=

http://www.tecna.ru/price.shtml?no=279

Расходные материалы для ручных клещей TECNA (Италия)

Артикул Наименование Цена

TECNA 7401 Комплект плеч 125мм с электродами 12мм для клещей 7902 38,00 ?

TECNA 7402 Комплект плеч 250мм с электродами 12мм для клещей 7902 49,00 ?

TECNA 7403 Комплект плеч 350мм с электродами 12мм для клещей 7902 71,00 ?

TECNA 7404 Комплект плеч 500мм с электродами 12мм для клещей 7902 80,00 ?

TECNA 7406 Комплект плеч 350мм с электродами 12мм для клещей 7902 (с увеличенным раствором) 81,00 ?

TECNA 7407 Комплект плеч 500мм с электродами 12мм для клещей 7902 (с увеличенным раствором) 101,00 ?

TECNA 7451 Электрод 12мм для плеч 7401-7404 7,00 ?

TECNA 7452 Изогнутый электрод 12мм для плеч 7401-7404 8,50 ?

TECNA 7453 Электрод 12х45мм для плеч 7406,7407 11,60 ?

TECNA 7454 Электрод 12х250мм для плеч 7406,7407 14,70 ?

TECNA 7501 Комплект плеч 125мм с электродами 10мм для клещей 7900 26,00 ?

TECNA 7502 Комплект плеч 250мм с электродами 10мм для клещей 7900 34,50 ?

TECNA 7503 Комплект плеч 350мм с электродами 10мм для клещей 7900 49,00 ?

TECNA 7504 Комплект плеч 500мм с электродами 10мм для клещей 7900 61,00 ?

TECNA 7506 Комплект плеч 250мм с электродами 10мм для клещей 7900 (с увеличенным раствором) 48,00 ?

TECNA 7507 Комплект плеч 350мм с электродами 10мм для клещей 7900 (с уменьшенным раствором) 50,50 ?

TECNA 7509 Комплект плеч 500мм с электродами 10мм для клещей 7900 (с увеличенным раствором) 66,00 ?

TECNA 7510 Комплект плеч с электродами 10мм для клещей 7900, 7902 51,50 ?

TECNA 7511 Комплект плеч 125мм с электродами 10мм для клещей 7900, 7902 (с увеличенным раствором) 37,50 ?

TECNA 7512 Комплект плеч с водяным охлаждением 150мм для клещей 7903, 7913 134,00 ?

TECNA 7513 Комплект плеч с водяным охлаждением 250мм для клещей 7903, 7913 142,00 ?

TECNA 7514 Комплект плеч с водяным охлаждением 350мм для клещей 7903, 7913 155,00 ?

TECNA 7515 Комплект плеч с водяным охлаждением 500мм для клещей 7903, 7913 112,00 ?

TECNA 7516 Комплект плеч с электродами 10мм для клещей 7900,7902 26,00 ?

TECNA 7521 Электрод 10мм для плеч 7501-7504 13,00 ?

TECNA 7523 Комплект электродов 10мм для плеч 7509 13,50 ?

TECNA 7524 Электрод 10мм для плеч 7507 12,00 ?

TECNA 7526 Пара изогнутых электродов 10мм 13,50 ?

TECNA 7533 Комплект электродов 10+12мм для плеч 7510 17,00 ?

TECNA 31106 Электрод 10мм для плеч 7516 18,00 ?

TECNA 3830 Электрод с водяным охлаждением для плеч 7512-7515 4,80 ?

TECNA 5211 Электрод с водяным охлаждением для плеч 7512-7515 4,80 ?

TECNA 3831 Электрод с водяным охлаждением для плеч 7512-7515 4,80 ?

TECNA 5212 Электрод с водяным охлаждением для плеч 7512-7515 4,80 ?

TECNA 3833 Электрод с водяным охлаждением для плеч 7512-7515 16,00 ?

TECNA 5214 Электрод с водяным охлаждением для плеч 7512-7515 4,80 ?

TECNA 3835 Фасонный электрод с водяным охлаждением для плеч 7512-7515 38,00 ?

TECNA 7551 Приспособление для подвешивания ручных клещей 155,00 ?

TECNA 7552 Приспособление для заточки электродов 10мм с воздушным охлаждением 7,00 ?

TECNA 7554 Приспособление для заточки электродов 12мм с воздушным охлаждением 7,50 ?

Устройство и принцип работы

По принципу строения клещи для сварки схожи с обычными плоскогубцами, только к зажимным пластинам добавлены электроды, а к ручкам — провода. Сварочные клещи любого образца состоят из:

• Источника тока.
• Пускового механизма.
• Электродов.
• Двух проводников из кусков кабеля большого сечения.
• Поворотного рычага с зажимным механизмом.

Для питания такого устройства требуется мощный источник электротока, который работает от напряжения 380 В. С этой функцией справляется обычный трансформатор, иногда с усиленной вторичной обмоткой.

Не менее важной составной частью инструмента для работы с контактной сваркой являются электроды. Изготавливают их из сплавов на основе меди, легированной хромом, кобальтом, кадмием или другими химическими элементами

Такие электроды обладают требуемой прочностью, термоустойчивостью и довольно низкой электропроводностью, что обеспечивает добротное выполнение точечных соединений.

Чтобы образовать плотную сварочную точку клещами для сварки, необходимо после подачи электротока с усилием сжать ручки устройства. Для удобства сжатия ручки клещей часто бывают длинные.

Как сделать точечную сварку

В данном случае для изготовления точечной сварки, использовался трансформатор ТБС3-0,63 (аналог ОСМ1-0,63), мощность которого 630ВА.

Первичная обмотка рассчитана на 380В, а вторичная на 220В с отводами на 22В и 5В. Но самое приятное, что данный ленточный магнитопровод очень легко разбирается раскрутив лишь один стягивающий винт.

Поскольку первичка трансформатора рассчитана на 380В, а домашняя сеть рассчитана на 220В, то необходимо снять полностью все обмотки. Разматывать необходимо аккуратно, поскольку этот провод нам еще понадобится, чтобы намотать первичную обмотку. При снятии обмотки 220В рекомендую посчитать, сколько она содержит витков, чтобы не прибегать к расчетам используя формулу:

W=(30(35)/ S)*U W — количество витков первичной обмотки , S сечение сердечника см.кв , 30-35 условный коэффициент U — напряжение

Намотка производилась в 2 провода (чтобы меньше грелась обмотка), которая досталась при снятии первичной и вторичной обмотки. Намотку производим виток к витку, разделяя слои диэлектриком (лакотканью). Всего получилось 264 витка, которые были уложены в 8 слоев. И еще остался зазор 14мм, для намотки вторичной обмотки.

Измерение тока на холостом ходу, показало потребление 0,36А (допустимый ток ХХ до 2-х ампер).

Выполнение работ

Дуговая сварка не подойдет для заваривания отдельных точек.

Перед выполнением работ необходима заточка электродов для контактной сварки, это знает каждый сварщик на машинах контактной сварки.

Контактная стыковая сварка оплавлением производится следующим образом:

1. Устанавливаются детали между электродами.
2. Под действием прижимного усилия создается сила трения между электродом и поверхностью.
3. Выставляется максимальный зазор перед подачей напряжения. В процессе протекания тока создается контактное сопротивление.
4. Подается напряжение и электрод перемещается, захватывая стыки, образовывая шов.

Соединение алюминиевых конструкций выполняется с помощью стыковой контактной сварки. Контактная сварка алюминия бывает шовная и точечная. Сварщик на машинах контактной сварки может иметь такую же квалификацию, как и при работе на инверторах. Электродуговая считается наиболее опаснее.

Контроль качества швов осуществляется государственного норматива. Стандарт — это ГОСТ 14098, на который ориентируются работники ОТК и на основании лабораторного испытания.

Разновидности сварных швов и соединений труб

Способов, как варить трубы электросваркой, может быть несколько:

• размещая детали встык – в данном случае отрезки трубы находятся точно напротив друг друга;
• соединение в тавр – эта технология сварки труб подразумевает,  что два куска трубы размещены перпендикулярно, в форме буквы «Т»;
• скрепление внахлест – в таком варианте один из кусков трубы развальцовывается, чтобы его можно было надеть на другой;
• угловое соединение – то есть, две детали размещены под углом 45° или 90°.

При выполнении сварки труб электросваркой могут выполняться такие швы:

• горизонтальные – в таком случае свариваемые трубы расположены вертикально;
• вертикальные – это швы на вертикальном участке трубы;
• потолочные – в данном случае электрод помещают в нижней части детали, над головой работника;
• нижние – соответственно, швы, для выполнения которых нужно наклоняться вниз.

Есть еще несколько рекомендаций, как сваривать трубы электросваркой:

1. При проведении сварочных работ следует держать электрод под углом в 45° или чуть меньше, тогда расплавленный металл будет попадать внутрь свариваемой трубы в гораздо меньшем количестве.
2. Если вы выполняете соединение в тавр или встык, то вам понадобятся 2-3 мм электроды. При этом сила тока, оптимальная для надежной герметизации системы, составляет в пределах 80-110 ампер.
3. Для надежного проваривания соединения внахлест сила тока должна быть увеличена до 120 ампер, а электроды можно использовать аналогичные.

1. Оптимальная высота сварного шва должна составлять 3 мм над поверхностью трубы. Только после ее достижения можно считать работу завершенной.
