Строительные рамные леса ЛРСП. Размеры и ГОСТ

Рамные леса

Особую популярность в строительстве завоевали рамные леса или леса стоечные приставные рамные (ЛСПР) и это не удивительно, так как они обладают весьма очень важным преимуществом в отличии от строительных лесов хомутового типа — быстротой и удобством монтажа. Строительные рамные леса можно увидеть как на стройках гигантах так и в котеджном малоэтажном строительстве, удобны они и для строительства дачи, их использую для различных работ как с наружи зданий так и внутри объектов.

На нашем заводе осуществляется выпуск и продажа трех типов строительных лесов рамного типа они имеют значительные конструктивные отличия, это связано с различными нагрузками на которые рассчитаны эти строительные леса, а также характера работ.

Наша компания уделяет этому наименованию продукции особое внимание и предлагает надежные рамные леса по низким ценам:

Рамные леса УЛТ-1000 — высота установки лесов до 40 метров, нагрузка до 200 кг2

Рамочные леса УЛТ-1500 — максимальная высота установки лесов состовляет 60 м

Рамные леса УЛТ-2000 — высотные строительные леса, устанавливаются на высоту 100м, изготавливаются из трубы диаметром 48мм, нагрузка на настил достигает 500 кг2

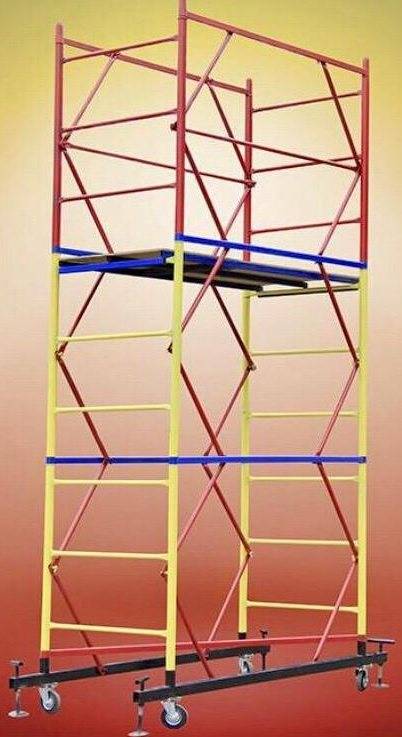

Отличной альтернативой строительным лесам являются вышки-туры. Они представляют собой каркасные конструкции в виде башни. Секции соединяются и надежно закрепляются стяжками, а стабилизаторы обеспечивают устойчивость конструкции. Особенностью таких конструкций является способность легко передвигать вышку вдоль стен здания. Перемещаются вышки-туры на колесах, а для обеспечения неподвижности предусмотрены специальные блокировочные элементы.

Наиболее популярные и надежные вышки-туры делают из стальных и алюминиевых труб. Настилы для них выполняют из дерева – для снижения общего веса. Современные вышки-туры имеют простую конструкцию, они достаточно легко собираются и демонтируются. При этом их сборка не требует особых навыков и специальных инструментов.

Вышки-туры незаменимы при фасадных работах на сооружениях небольшой площади и высоты, а также при монтаже оборудования. В таких случаях строительные леса неприемлемы ввиду их более сложной установки и высокой стоимости.

В настоящее время вышки туры строительные можно встретить на любом строительном объекте. Это характеризует тот факт, что вышки туры удобны и практичны при строительных работах. Вышки туры передвижные имеют такое преимущество, как быстрота монтажа-демонтажа, а эта характеристика крайне важна, когда сроки строительства сжаты.

Каждый строитель знает, что вышки туры являются необходимым оборудованием для всех, кто имеет дело со строительством и ремонтом, отделкой. Производство и продажа вышки туры является необходимым делом, потому что в больших и малых городах происходит очень развитое строительство. А в строительстве вышки-туры необходимы, поэтому производство и продажа вышек-тур постоянно растет.

В настоящее время строительные вышки-туры имеют широкий спектр применения как в строительных работах, так и при монтажных работах. Причём строительные вышки можно использовать как в помещении, так и снаружи.

На настоящий момент передвижные вышки-туры очень просты в использовании. Поставляемые в комплекте вышек-тур площадки дают возможность разместить необходимые материалы, или положить нужный строительный инструмент.

Завод строительного оборудования «УЛТ-Оснастка» ведет производство вышки туры и имеет широкий модельный ряд вышек-тур для различного характера работ, рассчитанные на разные нагрузки и высоты.

Наша компания является единственным в России производителем вышек-тур с оцинкованным покрытием которое обеспечивает хорошую коррозионную защиту и внешний вид вышки туры, а также при транспортировки, эксплуатации и хранении не так подвержены механическим повреждениям по сравнению с полимерным покрытием вышек-тур других производителей.

Типоразмеры лесов рамного типа

Рамные строительные леса производятся в соответствии с техническими нормами и требованиями ГОСТ 27321-87, который систематизирует требования, относящиеся ко всем видам приставных строительных конструкций вертикального типа. В данном стандарте содержатся указания по конструктивному оформлению всех крепёжных узлов и соединений, а также требования по материалам. В дополнение к ГОСТу производители разрабатывают и собственные ТУ, которые касаются досок для настила, а также требований к сварным и ограждающим элементам.

Рациональный выбор рассматриваемых конструкций определяется высотой сооружения, сложностью производимых работ, а также расчётным значениям эксплуатационных нагрузок. Следует отметить, что рамные леса используют при работах на прямых фасадах, которые не имеют выступов, изгибов и т. п

При выборе следует обратить внимание на технические характеристики труб (наличие антикоррозионного или упрочняющего покрытия, и способ получения – холоднокатаные трубы предпочтительнее горячекатаных или тянутых, поскольку лучше сопротивляются изгибающим и растягивающим напряжениям)

Несмотря на различия в наименованиях, все размеры и типы рамных лесов отличаются стандартным расстоянием между отдельными стойками (оно составляет 950 мм), что часто позволяет монтировать конструкции из элементов разных производителей.

Остальные технические характеристики лесов линейки ЛРСП составляют:

• Допустимые нагрузки на раму, кг – до 200 кг (при наличии усиливающих ригелей нагрузка может быть увеличена вдвое, о чём сообщается в инструкции изготовителя);
• Вертикальный размер каждого яруса, мм – 2000;
• Длина каждого отдельного модуля, мм – 3000(под индивидуальный заказ возможно изготовление модулей длиной 2000 мм);
• Ширина каждой секции, мм – 1000;
• Предельная нагрузка на раму до начала её необратимой деформации, кг – 600.

Основным отличием в конструкции рамных лесов являются размеры (диаметр и толщина стенок) трубчатых элементов. Например, на изготовление лесов ЛРСП-30 идёт труба 30×1,5, для ЛРСП-40 – труба 42×1,5 и т. д. Исходя из габаритов опорной части, минимальная высота установки лесов составляет 2 метра.

Как собрать рамные леса?

Последовательность монтажа лесов рамного типа следующая:

1. Готовится площадка для установки: планируется и выравнивается грунт, место очищается от камней, снега и строительного мусора, после чего высушивается.
2. При установке вновь приобретённых лесов проверяется их комплектность и наличие сертификата соответствия.
3. Персонал, участвующий в монтаже должен иметь допуск на проведение работ.
4. Непосредственную установку начинают от одного из углов здания или сооружения. На подготовленную площадку устанавливают деревянные башмаки высотой не менее 40 мм, на которые монтируют опоры. Шаг опор не должен превышать значений, установленных производителем лесов.
5. На подпятники или винтовые опоры монтируют смежные вертикальные рамы первого яруса, и соединяют их связями. Контроль параллельности и перпендикулярности установки ведут с применением уровня.
6. Аналогично монтируются все остальные горизонтальные модули конструкции.
7. Производится анкерное или дюбельное крепление яруса к стене (шаг установки регламентируется инструкцией производителя).
8. Устанавливаются ригели и настилы первого яруса, в ходе чего контролируются предельно допустимые зазоры, сдвиги и неплотности. Монтируются бортовые ограждения.
9. Аналогичным образом производится установка следующего яруса, при этом связи жёсткости размещаются в шахматном порядке.
10. Выполняется проверка готовой конструкции на прочность. Испытывают настил, ограждения, контролируется надёжность замыкания флажковых соединений.

Источник

Как посчитать вес лесов

На сайте компании «Версона» представлены калькуляторы, позволяющие просчитать комплектность, стоимость и массу всех типов лесов:

1. Для получения результата необходимо зайти на одну из перечисленных страниц и ввести несколько исходных данных:

• Высоту и длину стены для подсчета ее площади. Следует учитывать, что в зависимости от количества м 2 меняется и масса конструкции;
• Необходимое количество ярусов для передвижения рабочих.

2. После этого нажать на кнопку «Подробный расчет», расположенную ниже.

3. В результате будет представлена таблица, содержащая информацию о количестве сборных элементов конструкции, их весе, итоговой стоимости и массе. Разделив вес на количество м 2 можно получить сколько весит каждый квадратный метр лесов.

Представленные калькуляторы значительно облегчают и ускоряют подбор необходимого вида и комплектности конструкции для проведения строительных или ремонтных работ.

Итоговая масса зависит от нескольких параметров:

• Веса комплектов сборных элементов, входящих в состав конструкции. Он зависит от диаметра труб, из которого они изготовлены, и толщины стенок;
• Общей длины и высоты лесов;
• Требуемого количества ярусов;
• Материала изготовления настилов.

Просчитать конечный показатель самостоятельно, даже зная все переменные величины, сложно.

Виды лесов строительных

Пытливый ум русских людей придумал много различных видов строительных лесов для различных ситуаций применений. Отличия одного вида от другого в основном заключается в различных устройствах фиксаторов необходимых для сборки отдельных деталей лесов в единую конструкцию или отдельных элементов, которые и определили их название – клиновые, рамные, штыревые, хомутовые, подвесные, струнные, трубчатые.

Клиновые

Строительное оборудование данного типа устанавливают с использованием клинового устройства, которое и определило название лесов. Купить по минимальным ценам клиновые леса можно только у производителя оформив договор купли в котором указывается комплектность, сроки поставки и цена. Для монтажа лесов вдоль стен с криволинейным профилем часто используют клино-хомутовый вариант с комбинированными замковыми элементами, это клин и хомутовое соединение.

Фото клиновой замок

Рамные

Основным элементом данного вида приставных лесов являются прямоугольные рамы, из которых собирают опорные стойки скрепляемые связями при помощи флажковых фиксаторов. Для проведения строительных работ на фасадах зданий очень часто используют леса ЛРСП-40 позволяющие формировать самый верхний ярус на высоте 40 метров. С их помощью можно обслуживать большинство строений возводимых в России. Кроме строительства рамные леса очень часто используют для проведения монтажных и финишных работ потолочных конструкций, стен внутри зданий.

Фото рамные строительные леса

Штыревые

Леса имеющие штыревое крепление просты в изготовлении, относительно дешевы, однако они имеют большой вес, что затрудняет быстрый монтаж. Если принято решение купить штыревые леса для проведения строительных работ связанных с кладкой кирпичных стен, то лучше всего обратиться к производителю, адреса которых размещены в нашем каталоге.

Фото штыревой фиксатор

Хомутовые

Данный вид строительных лесов является универсальным благодаря оригинальной конструкции фиксированных и поворотных хомутовых замков при помощи которых соединяются стойки с горизонтальными и диагональными связями придающими собранной конструкции необходимую прочность. Хомутовые леса можно монтировать вдоль стен имеющих любые архитектурные конфигурации, включая горизонтальное формирование перпендикулярно лесам дополнительных площадок с применением новых опор.

Фото хомут поворотный

Подвесные

Название данных лесов вовсе не означает что они висят в воздухе. Если монтаж обычно производится на предварительно подготовленной площадке прямо на грунт, то в данном случае строят искусственную площадку прямо на стене здания при помощи выдвижных консольных балок или специально изготовленных опорных конструкций. На них укладываются ригели с настилом, а далее монтаж подвесных лесов (рамных или хомутовых) проводится согласно технического паспорта с соблюдением СНИП и ППР.

Фото леса подвесные

Струнные

В качестве опор в обычном понимании этого слова, в данных леса используются струны изготовленные из труб, цепей, канатов и закрепляемых в верхней части на консолях или строительных конструкциях сооружений у которых их монтируют. Струнные леса используют для ремонта и обслуживания различных объектов только в самых крайних случаях, когда нельзя использовать другое строительное оборудование. Это связано с большими финансовыми затратами на их монтаж и эксплуатацию. Кроме того в каждом случае необходим отдельный проект.

Фото леса струнные

Башенные леса (вышки-туры)

Леса в которых длина соизмерима с шириной называют на жаргоне башенными, а на самом деле их технический термин вышки-туры, которые бывают стационарными или передвижными, на колесах. Вышки-туры спроектированы и рассчитаны для эксплуатации без привязки к стенам здания и имеют соответствующую устойчивость. Кстати оборудование на базе рам габаритом в плане 1х2м можно также автономно собирать до определенной высоты, обычно это 1-2 яруса и использовать как строительные леса взамен вышки-туры .

Технические характеристики хомутовых инвентарных лесов

Хомутовые леса марок ЛХ-30-Л и ЛХ-60 могут выдерживать до 200 кг/м², а их допустимая нагрузка в одном пролёте составляет 600 кг. Конструкции марок ЛХ-40-УС/ЛХ-80В и ЛХ-80-УС могут выдерживать до 250 кг/м², а допустимая нагрузка на пролёт равна 1000 кг. Леса марки ЛХ-30-Л можно монтировать вдоль стены с шагом опорных элементов равным 1,5-3 м, а модели марок ЛХ-60, ЛХ-40-УС/ЛХ-80В и ЛХ-80-УС могут устанавливаться с шагом стоек равным 1,5-2,5 м.

И ещё некоторые технические характеристики данных марок лесов:

Модель	ЛХ-30-Л	ЛХ-60	ЛХ-40-УС/ЛХ-80В	ЛХ-80-УС
Высота монтажа, см	200-3000	200-6000	200-4000/8000	200-8000
Глубина уровня, см	100	100-150	100-180	100-180
Габариты опорной стойки, см	4,2х0,15	4,8х0,2	4,8х0,3	5,7х0,3

Лучшие бюджетные строительные леса и вышки-туры

ПРОМЫШЛЕННИК ЛРСП100

Продукт отечественной компании Промышленник. Модель успешно используется при проведении различного рода задач. Ее относят к рамным лесам с флажковыми замками. В качестве основного элемента выступает вертикальная рама размером 2х1 метров. На рынке она представлена 2-мя типа: проходная, с лестницей. Жёсткость и устойчивость придают горизонтали и сдвоенные диагонали. Горизонтали размещены в местах соединения с диагоналями и выступают в качестве ограждения.

ПРОМЫШЛЕННИК ЛРСП100

Достоинства:

• изготовлены из стали;
• металл с полимерным порошковым покрытием;
• подъем до 100 м;
• шаг рамы вдоль стены 2-3 м;
• нагрузка составляет 200 кг/м2.

Недостатки:

• совместимы с фасадами правильной формы;
• недостаточный уровень нагрузки.

Алюмет 4107 Техно 3

Отечественная вышка-тура получила специфическое устройство, которая дает возможность находиться на вертикальном настиле одновременно 2 работникам. Платформу комфортно перемещать даже на большие расстояния. Изготовлено из алюминия. Для повышения удобства подъёма и пребывания на настиле обустроен люк. У основания предусмотрен дополнительный стабилизатор, облегчающий установку на наклонной поверхности и даже ступенях.

Алюмет 4107 Техно 3

Достоинства:

• ламинированное покрытие снижает вероятность деформации и повышает безопасность;
• совместима с любым типом задач;
• влагоустойчивость;
• простота сборки;
• компактность в собранном виде.

Недостатки:

низкая устойчивость к негативным погодным явлениям, в большей степени ориентирована на использование внутри помещения.

ВСП 250-0,7х1,6

Бюджетная компактная модель ориентирована на использование внутри помещения. Предусмотрен подъем до 8 метров. За счет клиновидного соединения секция значительно повысила устойчивость и надежность. Вышка состоит из одного базового блока, 1 секции и настила.

ВСП 250-0,7х1,6

Достоинства:

• небольшие размеры;
• высокая грузоподъёмность.

Недостатки:

• незначительный уровень;
• ориентированность на внутреннее использование.

Порядок установки приставных строительных рамных лесов ЛРСП

Этап 1

На подготовленной площадке устанавливаются деревянные подкладки и башмаки, при необходимости устанавливаются винтовые опоры. Опорные поверхности рам строительных фасадных лесов ЛРСП должны находиться строго в одной горизонтальной плоскости.

Этап 2

В башмаки устанавливаются две смежные рамы первого яруса разборных строительных фасадных лесов ЛРСП и соединяются между собой горизонтальными и диагональными связями. Через шаг 3 метра устанавливаются две смежные рамы строительных фасадных лесов и также соединяются связями. Эта операция повторяется до набора необходимой длины фасадных лесов ЛРСП. По краям полученной длины строительных лесов устанавливаются рамы ограждения, при этом следующая рама строительных фасадных лесов ЛРСП должна быть с лестницей.

Этап 3

Далее устанавливаются рамы второго яруса фасадных лесов ЛРСП и соединяются связями, причем диагональные связи строительных рамных лесов устанавливаются в шахматном порядке. При использовании нескольких рабочих ярусов с предельно допустимой нагрузкой рекомендуется диагональные стяжки устанавливать в каждом ярусе конструкции приставных строительных лесов. При монтаже строительных рамных лесов ЛРСП с использованием деревянных настилов необходимо использовать специальные ригели.

Этап 4

Для подъёма и спуска людей строительные рамные леса ЛРСП оборудуются наклонными лестницами, которые устанавливаются в местах, отведённых для люков.

Этап 5

Крепление разборных строительных лесов ЛРСП к стене осуществляется пробками или крюками с втулками через кронштейны или хомуты, закреплённые к стойкам рам приставных фасадных лесов, через 4м в шахматном порядке. Разборные рамные леса ЛРСП необходимо надежно закреплять к стене по всей высоте. Произвольное снятие крепления строительных рамных лесов ЛРСП к стене не допускается.

Этап 6

Повторяя этапы 3, 4, 5 набирается необходимая высота приставных рамных лесов ЛРСП. Ограждения, промежуточные элементы и диагонали должны быть установлены согласно общей схемы сборки фасадных рамных лесов ЛРСП.

Этап 7

На рабочем и предохранительном ярусах строительных рамных лесов ЛРСП устанавливаются торцевые и продольные связи ограждений. В местах подъёма рабочих на рабочий ярус, где не установлены диагональные стяжки, устанавливаются продольные связи ограждений. Смежные рамы фасадных лесов ЛРСП фиксируются по вертикали болтом или штырем. Верхний ярус можно монтировать из стоек и рам ограждения высотой 1,45 метра.

Леса-вышка и их особенность

Помимо вышеперечисленных видов следует еще отметить одну из разновидностей штыревых конструкций – вышка-тура. Ее «изюминка» в том, что составные элементы этого типа имеют более тонкие стенки и диаметр. Из-за отсутствия должной прочности применение ее возможно в небольших помещениях или при каких-либо работах на незначительной высоте. Размеры тоже имеют свои ограничения, и слишком большого «разгула фантазии» тут не наблюдается.

Вышка-тура для применения в небольших помещениях

Модели:

• ВМА-700П/4 (в высоту от 3 до 4 м, секционный размер 2 х 0,7 м);
• ВСРП-2500 «Атлант» (высота от 4,2 до 5,2 м, размер секции 1 х 2 м);
• ВСРП-2500 «Радиан» (высота 5–5,8 м, секция размером 1,2 х 0,9 м).

Диаметр труб, которые служат основой вышки, составляет 42 мм, а сами они изготовлены из стали либо из алюминия с порошковым напылением.

Вышка из алюминиевых труб с порошковым напылением

Множество вариантов строительных лесов дает возможность их подбора в соответствии с требованиями к производимым работам, принимая во внимание не только финансовую составляющую, но и такие факторы, как особенности местности, обрабатываемой поверхности, сроки производства работ и т. п

Для каждого случая есть свой тип конструкций

Для каждого случая есть свой тип конструкций.

Не стоит забывать, что применяются они там, где человеку затруднительно работать при высоте собственного роста, а любая небрежность грозит печальными последствиями. Поэтому будьте внимательны при сборке и демонтаже конструкций, не пренебрегайте правилами, советами инструкций и рекомендациями по технике безопасности, а перед работой не поленитесь лишний раз проверить прочность соединений и узлов.

Как собрать рамные леса?

Последовательность монтажа лесов рамного типа следующая:

1. Готовится площадка для установки: планируется и выравнивается грунт, место очищается от камней, снега и строительного мусора, после чего высушивается.
2. При установке вновь приобретённых лесов проверяется их комплектность и наличие сертификата соответствия.
3. Персонал, участвующий в монтаже должен иметь допуск на проведение работ.
4. Непосредственную установку начинают от одного из углов здания или сооружения. На подготовленную площадку устанавливают деревянные башмаки высотой не менее 40 мм, на которые монтируют опоры. Шаг опор не должен превышать значений, установленных производителем лесов.
5. На подпятники или винтовые опоры монтируют смежные вертикальные рамы первого яруса, и соединяют их связями. Контроль параллельности и перпендикулярности установки ведут с применением уровня.
6. Аналогично монтируются все остальные горизонтальные модули конструкции.
7. Производится анкерное или дюбельное крепление яруса к стене (шаг установки регламентируется инструкцией производителя).
8. Устанавливаются ригели и настилы первого яруса, в ходе чего контролируются предельно допустимые зазоры, сдвиги и неплотности. Монтируются бортовые ограждения.
9. Аналогичным образом производится установка следующего яруса, при этом связи жёсткости размещаются в шахматном порядке.
10. Выполняется проверка готовой конструкции на прочность. Испытывают настил, ограждения, контролируется надёжность замыкания флажковых соединений.

Грамотная продажа строительных лесов заключается не просто в представлении существующих видов конструкций и фиксации их стоимости за м 2

Для удобства покупателей важно присутствие на сайте компании сервиса, позволяющего произвести расчет количества необходимых составных элементов, стоимости и веса изделия. Последний показатель важен с точки зрения мобильности: чем легче конструкция, тем проще ее транспортировать на новое место установки

Рамные леса: особенности и преимущества

Рамные строительные леса ЛРСП пользуются наибольшей популярностью среди покупателей. Стоят они недорого, при этом отличаются простотой монтажа и использования. Кроме того, такие сборные конструкции практически универсальные, поскольку их можно применять при большинстве строительных, монтажных и ремонтных работ.

В основе рамных лесов лежат вертикальные и горизонтальные элементы. К первым относится каркас, а ко вторым – настил. Современные производители в основном используют стальные трубы. Это дает возможность заказать облегченные модели относительно дешево без вреда качеству. При этом металлические элементы дополнительно покрывают полимерным составом, защищающим их от коррозии.

Если вы решили купить рамные леса, рекомендуется сразу ознакомиться с правилами их сборки. Так, в основе конструкции лежат опоры или специальные винтовые домкраты. Они укладываются на утрамбованной площадке с расстоянием в несколько метров. После этого устанавливают рамные элементы, к которым фиксируются горизонтальные настилы,. Для этого используют метод «труба в трубу» и флажковые замки. Для увеличения жесткости конструкции могут быть добавлены диагональные связи, которые устанавливают в шахматном порядке либо в каждой секции в зависимости от конструкции.

Цена лесов рамного типа и способ их сборки напрямую зависят от высоты конструкции. Так, доступны модели от 10 до 100 метров (ЛР 10, ЛРСП 30, ЛРСП 40, ЛРСП 60, ЛРСП 100).

Где и как используют рамные леса: все сферы использования

Разборные рамные леса отлично подходят для реставрации фасадов, утепления, ремонтных работ, отделки, монтажа водостоков и прочих внешних конструкций. Также они применяются например для кладки камня или кирпича. Можно заказать рамные леса и для использования внутри помещения. Так, с их помощью осуществляют штукатурку, герметизацию швов, облицовку стен и пр. Купить рамные леса можно и для других высотных работ, например, для установки баннеров и рекламных щитов.

Выбираем поставщика: продажа рамных лесов от производителя

Сейчас рамные леса для стройки можно заказать во многих компаниях. Доступны оформление онлайн-заявки, доставка до объекта и множество других дополнительных бонусов. Тем не менее, неопытному покупателю достаточно сложно разобраться, какому же производителю отдать предпочтение

Именно поэтому, прежде чем заключить договор, обратите внимание на несколько основных критериев

Так, следует работать с теми поставщиками, которые имеют собственное производство. Это позволит вам получить дополнительные гарантии при покупке продукции. Также рекомендуем изучить прайс компании – он не должен существенно отличаться от средних цен по рынку. Если вам предлагают леса слишком дешево, скорее всего, они будут более низкого качества. Кроме того, обязательно проверяйте наличие документов на выбранный товар. Он должен проходить определенные проверки и соответствовать ГОСТу, о чем свидетельствуют сертификаты качества.

Если вас интересуют качественные рамные леса ЛРСП с доставкой от производителя, вы сможете найти все необходимое в каталоге нашей компании. Мы предлагаем выгодные расценки, большой выбор продукции для любых строительных задач, возможность купить разборные леса оптом и получить дополнительные бонусы при постоянном сотрудничестве.

Строительные рамные леса (ЛРСП)

Предназначены для работ любой сложности. В основе конструкции таких лесов лежит пространственный металлический каркас из стоек, горизонтальных и диагональных связей, соединенных между собою узловыми соединениями.

Благодаря небольшому весу, леса подходят для проведения строительных, кладочных, отделочных, ремонтных, реставрационных, монтажных работ на высоте до 80 м.

Рамные леса являются самой легкой и быстровозводимой системой, монтаж и демонтаж, которых проводится без применения инструмента и не требует никаких навыков и подъемных механизмов.

Преимущества: — простой и быстрый монтаж и демонтаж; — удобность складирования и транспортирования.

Строительные рамные леса представляют собой рамные конструкции, которые соединяются горизонтальными и диагональными связями методом флажковой фиксации.

Наша фирма производит 3 типа рамных лесов. Предусмотренны на высоты до 40м, 60м, 80м. Дополнительными комплектующими к рамным лесам являются рамы с лестницей, навесные лестницы, ограждения, настилы и другие изделия.

Рамные леса строительные приставные (ЛРСП), представляют собой пространственную конструкцию.

Леса состоят из рамы с лестницей 1 и рамы без лестницы 2, соединенных между собой горизонтальными 3 и диагональными 4 связями, которые придают необходимую жесткость всей конструкции.

Для перемещения рабочих, при работе, применяются настилы (ригеля для настилов) 5.

Опоры регулируемые 6 используются для выравнивания высоты, в случае если площадка, на которой производится установка, имеет уклон.

В остальных случаях следует использовать опоры установочные.

Серия	«ЛРСП-40»	«ЛРСП-60»	«ЛРСП-80»
Максимальная высота	40 м	60 м	80 м
Размеры
Высота секции	2,0 м	2,0 м	2,0 м
Ширина секции	1,0 м	1,0 м	1,0 м
Шаг установки рам вдоль стены	3,0 м	3,0 м	2,5 м
Нагрузка
Допустимая нагрузка на вертикаль по условию смятия торцевой поверхности	20 кН	45 кН	55 кН
Допустимая нагрузка на опору регулируемую	55 кН	55 кН	55 кН
Допустимая нагрузка на лестницу	100 кг	150 кг	150 кг
Допустимая рассредоточенная нагрузка на настил	150 кг/кв.м	150-200 кг/кв.м	150-200 кг/кв.м
Материал
Несущая рама	Ø42,0х1,5мм (ГОСТ 10704-91)	Ø42,0х2,8мм (ГОСТ 3262-75)	Ø48,0х2,8мм (ГОСТ 3262-75)
Связь соединительная	Ø26,8х1,5мм (ГОСТ 10704-91)	Ø26,8х2,8мм (ГОСТ 3262-75)	Ø26,8х2,8мм (ГОСТ 3262-75)
Климатическое исполнение У по ГОСТ 15150-69 при ограничении нижнего предела температуры до -40 ° С.

Хранение и перемещение лесов

Составляющие лесов у производителей всегда упакованы. Размеры пакетов и их массу определяет заказчик по собственному желанию. Компания-производитель, как правило, предлагает своим клиентам паллеты, необходимые для перемещения рамных лесов на место стройки.

Модульный паллет дает возможность в сжатые сроки части лесов без нанесения повреждений. Применяются для этого и вилочные грузоподъемники платформенного типа, и подъемные краны.

На протяжении периода хранения элементов лесов стоит позаботиться об оптимальных условиях на складе и защите деревянных частей конструкции (бортовые доски и деревянные настила) от излишней влаги и других неблагоприятных условий, которые могут привести к гниению и разбуханию.

Строительные леса рамные ЛРСП-40

Рамные леса строительные представляют собой вспомогательное многокомпонентное каркасное сооружение, базовым элементов которого являются стальные прямошовные трубы. ЛРСП-40 изготавливаются из трубы диаметром – 42 мм, толщина стенки – 1,5 мм. Леса выдерживают нагрузку до 200 кгс/м. Предназначенные для строительных, ремонтных, монтажных, отделочных и штукатурных работ, работ по реконструкции и ремонту зданий и сооружений высотой до 40 метров. До 19 ярусов настилов одновременно укладываемых на леса.

Преимущества использования рамных строительных лесов

Большая популярность в использовании рамных строительных лесов связана с тем, что они имеют ряд существенных преимуществ, перед остальными видами строительных лесов:

• Удобны и просты в сборке и демонтаже
• Гарантируют возможность свободного доступа к рабочей области
• Имеют ширину рабочего настила (1метр), что обеспечивает свободу нахождения на настиле
• Небольшие габаритные размеры и вес
• Просты в использовании
• Низкая стоимость металлической конструкции
• Надежность и прочность соединения всех элементов
• Длительный срок эксплуатации
• Конструкция может выдерживать довольно большие нагрузки
• Гарантия безопасности рабочих

Для того чтобы выбрать конкретную модель строительных лесов данного типа необходимо определить максимальную высоту объекта, наличие ровной площадки для ее монтажа и рельеф фасада здания.

Как и другие виды, рамные строительные леса характеризуются такими показателями:

• Высота конструкции
• Величина максимальной нагрузки
• Величина шага построения и шага яруса
• Глубина яруса

КОМПЛЕКТУЮЩИЕ К СТРОИТЕЛЬНЫМ ЛЕСАМ ЛРСП-40

Наименование комплектующих	Вес, кг	Рама с лестницей Рама проходная Диагональ Горизонталь Ригель настила Щит деревянный Опорная пята Винтовая опора Лестница наклонная Кронштеин анкера
Рама с лестницей (42х1.5)	13
Рама без лестницы (42х1.5)	10.5
Горизонтальная связь, 2 м	1.8
Горизонтальная связь, 3 м	2.7
Диагональная связь, 2 м	3.6
Диагональная связь, 3 м	5.5
Кронштейн анкерный L=270 мм	0.5
Кронштейн анкерный L=600 мм	1.1
Пята опорная под ф 42	0.5
Пята опорная под ф 48	0.6
Ригель под деревянные настилы, 2 м	6.8
Ригель под деревянные настилы, 3 м	10.3
Каркас настила	21.9
Каркас настила усиленный	33.8
Рама ограждения 1.5 м(42х1.5м)	8
Стойка ограждения 1.5 м(42х1.5м)	6.5
Винтовая опора 250 мм	3.0
Винтовая опора 330 мм	3.7
Лестница наклонная с перилами	26.7

Особенностью конструкции является то, что леса ЛРСП могут просто разбираться и монтироваться на новом месте работы. Монтаж и демонтаж не требует специально подготовленного и аттестованного персонала и может производиться силами строительных рабочих не объекте строительства. За счет этого леса строительные ЛРСП являются универсальными и технологичными конструкциями и широко применяются на современных стройках по всей России. Леса ЛРСП имеют сборную конструкцию и шаг секций может регулироваться за счет регулируемой конструкции. Соответственно регулируется и высота каждой секции лесов. При этом ширина прохода остается неизменной и составляет 1000 мм. Конструкция строительных лесов ЛРСП спроектирована таким образом, что гарантирует высокую устойчивость и прочность, а при правильном монтаже обеспечивает устойчивость во всех допустимых режимах работы на стройке. Нагрузка на каждую площадку лесов определена заводом изготовителем в 200 кг. Деревянные настильные щиты могут быть размещены как на верхнем ярусе, так и на каждом из ярусов строительных лесов.

Как устанавливают инвентарные строительные подмости

Порядок установки строительных лесов зависит от типа конструкции. Существуют виды, имеющие непосредственную опору на землю. Имеются варианты подмостей, опирающихся на стены здания или на несущие элементы, расположенные сверху. К ним относятся трубчатые подвесные леса, имеющие возможность изменения положения или перемещения по горизонтали.

Схема монтажа инвентарных строительных лесов

Монтаж обычных строительных подмостей (с опорой на землю) состоит из нескольких этапов:

Конструкция подмостей

• Подготовка. Производится тщательная проверка элементов конструкции и комплектующих. Подготавливается площадка, обеспечивается горизонтальная плоскость для устойчивости сооружения.
• Монтаж и установка. Производится сборка и установка лесов в соответствии с их конструкцией. При работе необходимо соблюдать все меры безопасности, обеспечить надежность монтажа, устойчивость.
• Проверка прочности сооружения. Качество сборки должно гарантировать надежность и безопасность сооружения. Состояние конструкции периодически проверяется на соответствие всем требованиям технологии и безопасности.

Технология сборки других разновидностей обусловлена спецификой их использования. Монтаж представляет собой ответственную задачу, выполнение которой поручается людям, имеющим специальную подготовку и соответствующий допуск.
