Стриппер для снятия изоляции с проводов

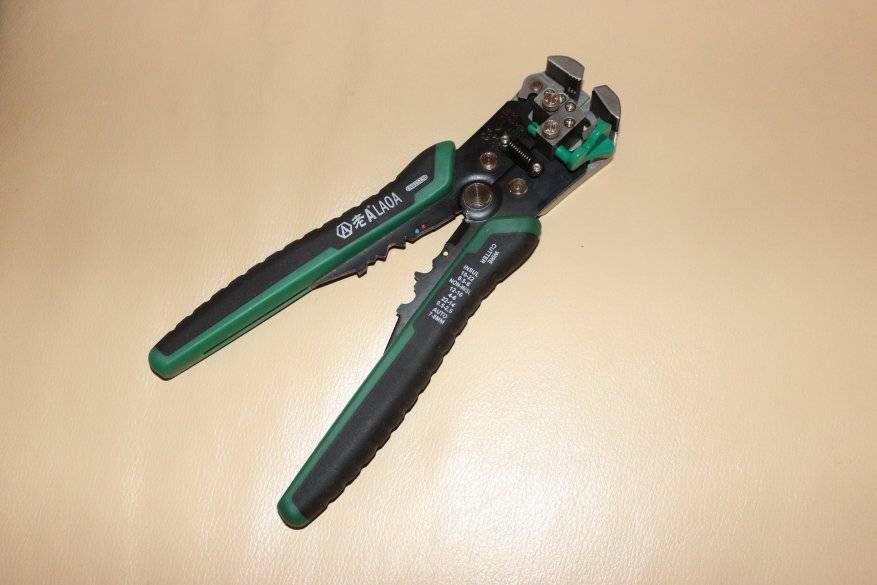

Моя вторая зачищалка – без дырочек..

После поломки первого варианта, я использовал его еще раз. Но в какой-то момент решил попробовать другой тип инструмента для снятия изоляции.

Давайте рассмотрим, в чем плюсы такой модели:

Практически все плюсы предыдущей модели, полуавтомат, возвратная пружина
Не нужно попадать в нужное отверстие – ширина рабочей зоны чуть более 1 см и сама настраивается на толщину провода от 1 мм до 5 мм работает достаточно четко
Можно снять изоляцию с нескольких жил – да все 3 проводка из 3х2.5 одновременно
Можно снять внешнюю изоляцию с хорошего плоского ВВГнг-LS
Если не жалко – можно снять внешнюю изоляцию с ПВС 3х1.5, 2х2.5 даже с тонкого NYM 2×1.5
В нижней части есть формы для опрессовки – иногда прессую ими тонкие НШВИ – на 4 мм2 или 6 мм2
Настраиваемое усилие – можно добавить если изоляция плохо снимается, или ослабить чтобы снимать внешнюю без внутренней
В нижней части есть мини-бокорезы, можно укоротить зачищенный длинно проводок

Теперь по закону электричества расскажу в чем минусы такой модели:

Тяжелее, чем предыдущая модель
Опрессовки бывают разных типов, KBT выпускает много моделей и нужно выбрать ту, которая вам больше подойдет
Мини-бокорезы немного заминают провод, я , но иногда эта функция выручает

Обработка коаксиального кабеля

Снимать изоляцию с проводов на коаксиальном варианте вполне возможно своими силами. Хоть все оборудование для этой процедуры и не слишком дорогое, мы покажем вам, как это сделать ножом и кусачками. Обычно подобные модели применяются для подключения телевизионных антенн.

Ниже приведем последовательность действий для того, чтобы зачистить коаксиальную модель:

Провод необходимо взять вертикально;
Канцелярским ножом следует плотно под прямым углом нажать на кабель на расстоянии от конца 2,5 см. Не нажимайте концом лезвия, в противном случае есть риск его поломки и отскока в глаза.
Далее нужно прорезать внешнюю оболочку, оплетку, фольгу и диэлектрическую пену (белого цвета). Именно подобные слои и имеет этот вариант. По мере того, как вы будете нажимать на лезвие ножа, вы почувствуете определенное сопротивление. После того, как лезвие войдет до половины кабеля, давление нужно немного уменьшить во избежание повреждения центральной жилы.
Затем пройдитесь, подрезая, по кругу кабеля

При этом все желательно делать осторожно, чтобы не оставлять зарубок на центральной жиле.
После подрезки край покрутите и потяните. Таким образом вы снимете отрезанный конец.
При наличии под оболочкой проводков, то просто срежьте их кусачками, чтобы они не выпирали за границу оболочки

Проверьте наличие зачесек на центральной жиле. При их наличии все придется повторить.
На центральной жиле может оставаться диэлектрическая пена. Она просто удаляется ногтем
Для соединения кабеля с F коннектором предварительно необходимо удалить небольшую часть наружной оболочки.
От предыдущей точки отреза отмеряйте 8 мм. Выполните надрез во внешней оболочке. Все точно также, как и ранее – перпендикулярно к жиле. Следите за тем, чтобы не удалить оплетку. Однако для подключения отдельных F коннекторов удаление оплетки необходимо, а для других нет. В итоге вы должны получить жилу в диэлектрической пене, завернутую в обмотку (в виде фольги).
Когда вы еще не определились нужна ли оплетка вам, то лучше оставьте ее на время. Она располагается вокруг диэлектрической пены.
Оплетку нужно завернуть поверх наружной оболочки. После этого белая пена оголяется
Здесь уже нужно определиться с типом вашего F коннектора и формой оголенного провода.
Обратите внимание, что между центральной жилой и оплеткой не должно быть никаких жил. Это будет видно.
F коннектор помещается на конец кабеля.
После посадки коннектора диэлектрик должен находиться не его дне
Является недопустимым такая ситуация, чтобы он не доставал до дна коннектора или выглядывал.
Обращаем внимание, что нельзя допускать соприкосновения F коннектора с жалом.
Все, коаксиальный кабель готов к работе.

Советуем почитать:

Как правильно составить схему проводки в доме

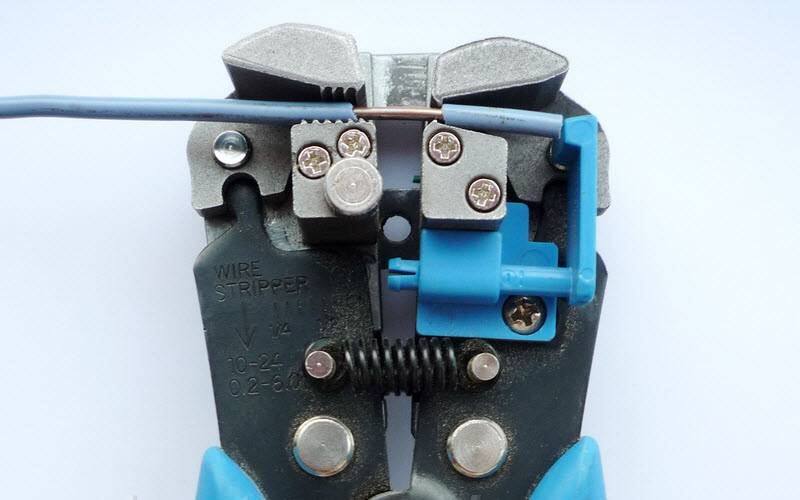

Использование автоматического стриппера

Все способы, описанные выше, являются ручными. Они занимают много времени и вашего внимания, и это не говоря уже про опыт подобной работы. Если снимать изоляцию вам приходится довольно часто, то лучше немного автоматизировать все процесс. Для этого уже давно разработан специальный инструмент для снятия изоляции с проводов , который называется стриппер. Для примера разберем модель стриппера WS-04. По своему внешнему виду он напоминает клещи, имеющие на своих концах рычаг кулачки. Верхние являются подвижными, а нижние – стационарные. Для того, чтобы зажать кабель используется левая пара, а правая – для того, чтобы подрезать и снять ее. Во время первого сведения ручек, левая часть зажимает, а правая врезается острыми кромками в оболочку. При сведении ручек режущая часть постепенно зачищает. Вся работа стриппером по зачистке занимает всего пару секунд.

С помощью стриппера снимать изоляцию с проводов можно одним нажатием руки. Для примера рассмотрим, как снять изоляцию с провода стриппером.

Провод нужно завести меж режущих ножей, располагающихся на внутренней стороне ручки. После этого их нужно свести. В итоге выходит срез без каких-либо деформаций. Чтобы вы поняли разницу, при отрезе кусачками торец всегда немного заостряется и сплющивается.
Следующим шагом будет заведение одного конца между неподвижной и подвижной губкой. По нажатию на ручки покрытие снимется. Во время подобной зачистки не будет каких-либо засечек.
Для регулировки точной длины удаления можно пользоваться синим ограничителем.
Двухжильные провода стриппером зачищаются в два захода: первый – снимается хлорвиниловая трубка; второй – одновременное снятие с 2 элементов.

Помимо этого стриппер можно применять для зачистки телефонных кабелей перед их запрессовкой и экранированных вариантов. Правда при работе с ними это будет сложная задача, особенно если проводник малого диаметра. Однако, несмотря на это, расскажем технологию работы. Во-первых, нужно снять оболочку с экранирующей оплетки. Для оголения центральной жилы нужно с помощью шила или иголки расплести оплетку. После этого выполнить уже известное движение стриппером и он оголен. Помните, что зачищать его ножом трудоемкая работа, да и к тому же можно с легкостью его повредить.

Как работают со стриппером?

Съёмник изоляции, называемый стриппером, предназначен удалять с концов проводов изоляционный материал, разделывать кабель при производстве электромонтажных работ. Почти для каждого вида проводов и кабелей нужна своя технология освобождения от изоляции и специальный инструмент. Его использование сокращает время работ, обеспечивает их высокое качество, снижает риск поражения током.

Принципиально стриппер представляет собой инструмент со встроенными лезвиями, позволяющий проводить нужные разрезы на проводах и удалять изоляционный материал без повреждения токонесущего провода. Стрипперы могут быть ручными, полуавтоматическими и работающими в автоматическом режиме.

Они могут выполнять функции удаления изоляционных материалов с:

отдельных проводов;
витой пары проводов;
коаксиального кабеля;
силового кабеля;
оптического волокна.

Прежде чем приступить к снятию изоляционного покрытия необходимо определиться с размером калибровочного отверстия и длиной снимаемой изоляции

Если используется ручной или полуавтоматический инструмент, важно верно выбрать диаметр калибровочного отверстия. Провод не повреждается, если это отверстие меньше, чем толщина заизолированной части и больше, чем сечение проводящего металла

Размещение зачищаемого провода и лезвий для подрезания изоляции должно проводиться в соответствии с инструкцией по эксплуатации соответствующего инструмента.

Многие модели стрипперов оснащены встроенными ограничителями длины снимаемой изоляции. Она обычно определяется исходя из точки монтажа и геометрии разъёма или клеммы контакта. Правильно определённая длина позволяет многократно выполнять операцию с хорошим результатом. Неправильно определённая длина может создать опасность замыкания и опасность пожара.

Для того чтобы своевременно выявить потенциальную опасность, следует, сняв первый раз изоляцию, проверить состояние металлического проводника, наличие повреждений, излишних срезов, надкусов. При обнаружении подобного провод следует обрезать и операцию провести заново. При необходимости скорректировать настройки инструмента.

Залогом успешной работы является соблюдение элементарных требований безопасности. Главным условием здесь является обесточивание кабеля, на котором ведутся работы

Важно исключить также возможность его несанкционированного включения. Если обстоятельства требуют работы на проводах под напряжением, необходимо использовать проверенный стриппер с рукоятками, обеспечивающими надёжную защиту от поражения электрическим током

Какие кусачки выбрать

Выбор инструмента всегда происходит по двум основным параметрам — по его функциональному предназначению и по качественным показателям.

Первый критерий определяется областью применения, для которой предназначен инструмент. Если нужен стриппер для обработки, к примеру, коаксиального кабеля, то нужно приобретать соответствующую модель. Подготовить к работе кабель с витой парой поможет стриппер, предназначенный именно для этой операции.

Что касается качества инструмента, то, как правило, оно зависит от производителя. Основные критерии — это функциональная точность и долговечность. На втором месте — удобство в работе, эргономичность, безопасность. И на третьем — надёжность, ремонтабельность, ценовая категория.

Какого производителя выбрать

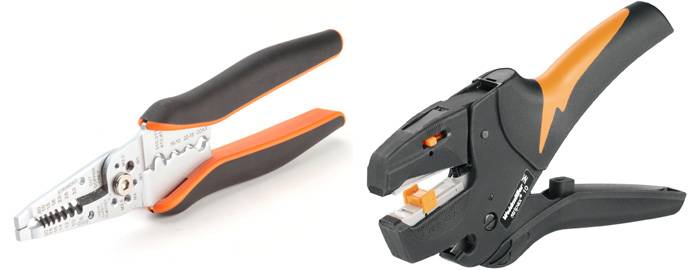

На сегодняшний день лучше всего зарекомендовали себя стрипперы, произведённые в Германии (Weidmuller, Klauke и Knipex). Однако далеко не всякий электрик может позволить себе их приобретение из-за высокой цены. Впрочем, нужно понимать, что такая инвестиция быстро и гарантированно себя окупает.

Из более доступного и качественного инструмента заслуживают внимания продукция немецкой компании CIMCO, а также польские ERKO и Ergom. Эти стрипперы не столь долговечны как лидеры, но функционально весьма приближаются к уровню дорогих моделей. Для начинающего электромонтажника это оптимальное решение в проекции «цена-качество»: доступная цена при неплохом качестве.

Отечественные производители КВТ и «ШТОК» пока что не завоевали своего поклонника. К сожалению, качество изделий оставляет желать лучшего. Опытные электрики шутят, что это одноразовый инструмент. Впрочем, бывают ситуации, когда действительно нужен стриппер по низкой цене и с небольшим сроком службы. То же можно сказать и о моделях китайских производителей, которые пригодны только к непродолжительной или эпизодической эксплуатации.

Видео: обзор различных моделей стрипперов

Электромонтажные работы связаны с повышенным уровнем опасности. Поэтому стоит соблюдать правила безопасности труда. Одним из инструментов, призванных сделать работу с электросетями более безопасной и удобной, стали стрипперы

При выборе устройства важно внимательно подойти к функциональному предназначению и качественным показателям этого прибора. Лучше всего себя зарекомендовали немецкие производители стрипперов Weidmuller, Klauke и Knipex

А кого выбираете вы и почему?

Важные моменты, касающиеся эксплуатации стриппера

Вполне понятно, что стриппер, как и любой другой инструмент, должен содержаться в чистоте. Второй важный момент состоит в правильном выборе положения кнопки микронастройки.

Винт микронастройки должен быть полностью закручен при работе с кабелями максимально допустимого сечения в 10 мм2. И он должен быть совершенно ослаблен при обработке проводов малого диаметра.

Кроме того, следует помнить, что обрабатываемые стриппером кабели могут иметь некоторые особенности. Например, возьмем кабель ВВГ ПНГ 3×2,5, который часто используется при прокладке проводки в жилых помещениях. Он имеет два различных способа изготовления: с внутренней заливкой и без нее.

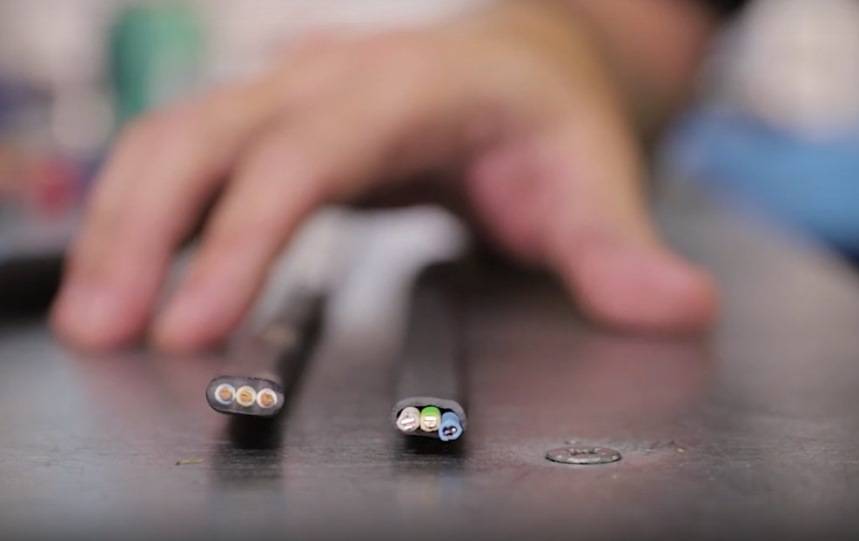

Провод справа очень легко поддается зачистке. Провод слева стриппером зачистить невозможно. Описанный нюанс необходимо учитывать в ходе практической работы и никогда не прикладывать чрезмерных усилий в ходе работы с ним. Это может стать причиной серьезной поломки.

Итак, я рассказал вам, как разобрать и правильно обслужить стриппер. Надеюсь, данная информация была полезна для вас, и вы воспользуетесь ею в ходе своей практической работы.

Мне нравится1Не нравится

Виды стрипперов

Обжимные клещи для опрессовки наконечников проводов. В зависимости от конструкции и принципа удаления изоляции, различают простые ручные, полуавтоматические и автоматические съемники.

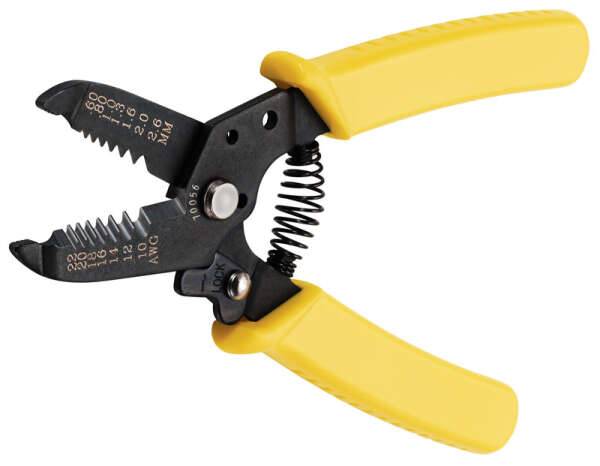

Ручной стриппер для проводов

Ручной съемник изоляции. Данный самый простой вид зачистки представляет собой клещи, в губках которого имеются выемки с заостренными краями. Снятие защитного изолирующего слоя происходит при круговом его подрезании режущими кромками выемок в ходе их сжатия рукоятями. Для того чтобы не разводить губки клещей, между ними установлена возвратная пружина. Для того чтобы такой зачисткой не могли пораниться маленькие дети, на ней имеется специальный блокиратор рукояток.

Такая зачистка имеет сравнительно небольшие размеры и вес. Длина ее обычно составляет 180-190 мм, вес – не более 200 г.

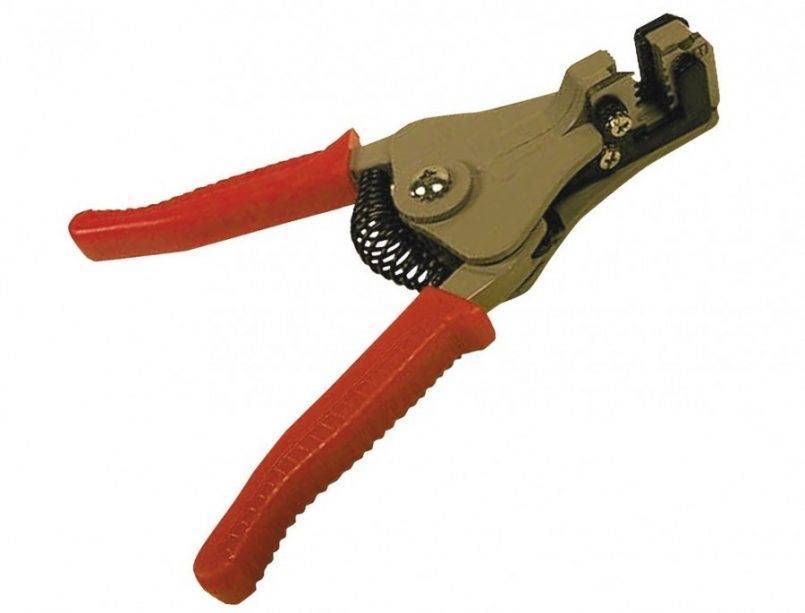

Полуавтоматический стриппер

Зачистка полуавтоматического типа. Полуавтоматическая зачистка представляет собой инструмент, имеющий следующую конструкцию:

Две рукоятки с расположенной между ними пружиной;
Рабочая, раздвигающаяся на две части головка, внутри которой расположены два подвижных элемента: состоящий из двух половинок острый нож с выемками под определенные диаметры проводников и зажим фиксатор для проводника.

Снятие защитного слоя с проводников при помощи такой зачистки происходит следующим образом:

Зачищаемый конец провода вставляется в соответствующую его диаметру выемку;
Нажатием на рукоятки происходит подрезание изоляционного слоя в одной половинке раздвижной рабочей головки и фиксация провода в другой;
Полное нажатие рукоятей приводит к разъединению двух частей рабочей головки и снятию подрезанного участка изоляции с проводника.

В некоторых моделях такой зачистки между рукоятей часто имеется приспособление для резки проводов. Наглядно посмотреть устройство и принцип работы подобного съемника можно в видео в конце статьи.

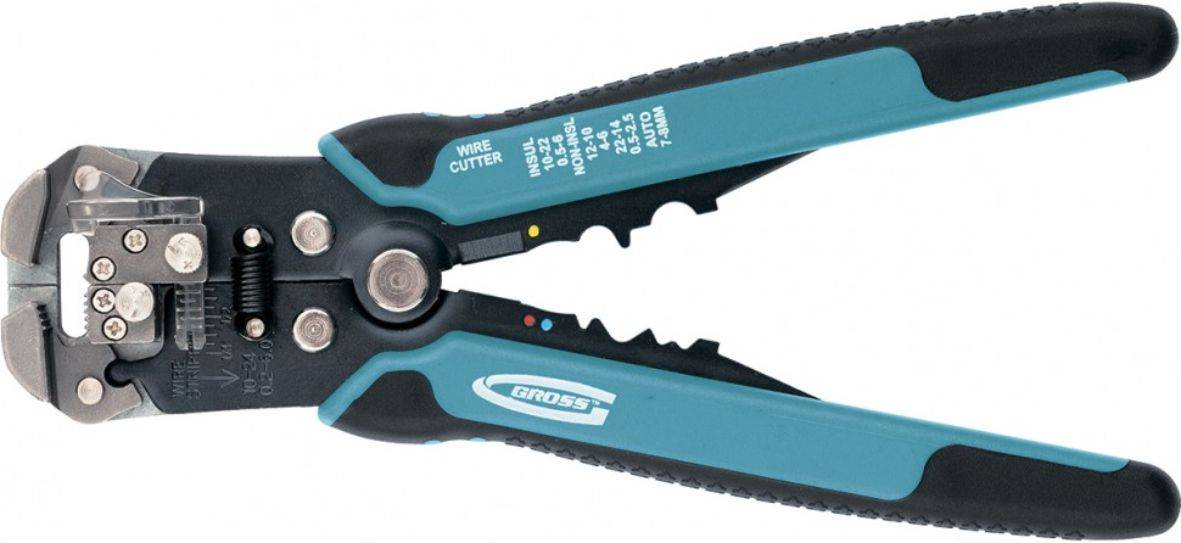

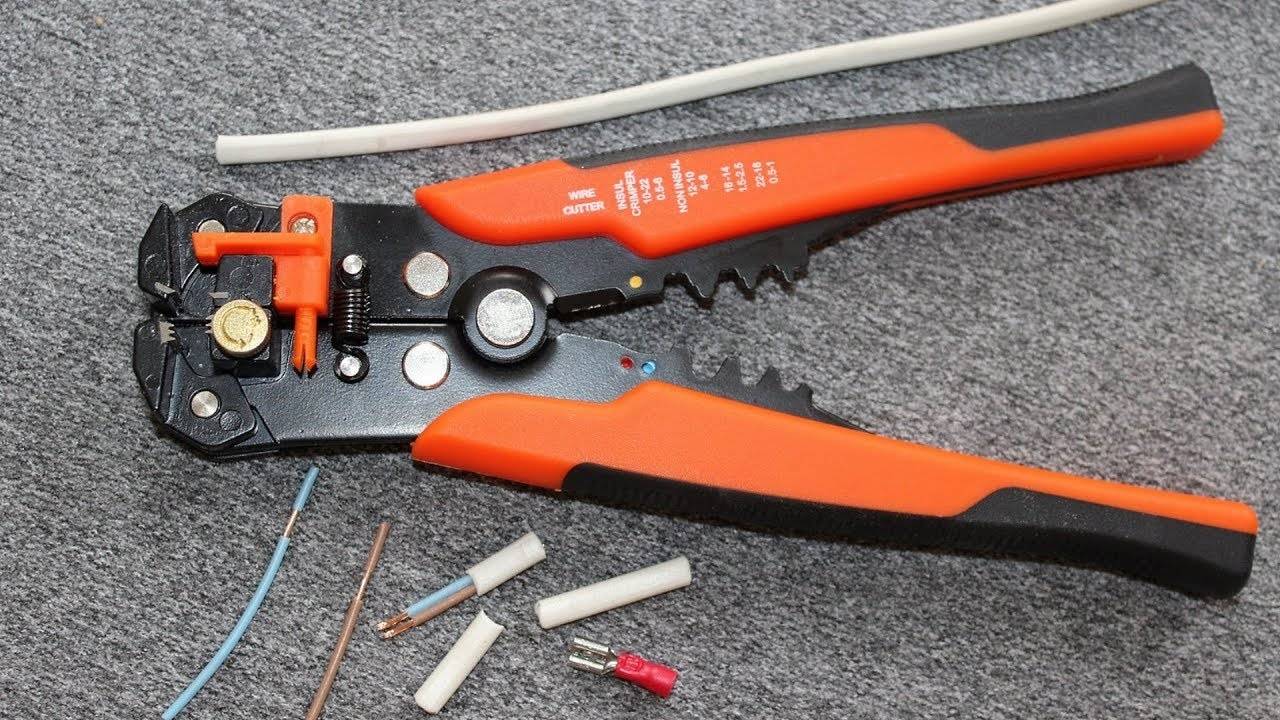

Автоматический стриппер

Наиболее распространенная конструкция автоматического стриппера состоит из следующих частей:

Два рычага;
Две подвижные губки, одна из которых подрезает изоляцию, вторая фиксирует проводник;
Раздвижное, состоящее из двух частей основание, расположенное под губками.

При снятии изоляции одна из подвижных губок прижимается к основанию, подрезает изоляционный слой провода, вторая – фиксирует провод. При дальнейшем нажатии рукоятей инструмента основание постепенно раздвигается, и подрезанная изоляция снимается с кончика проводника.

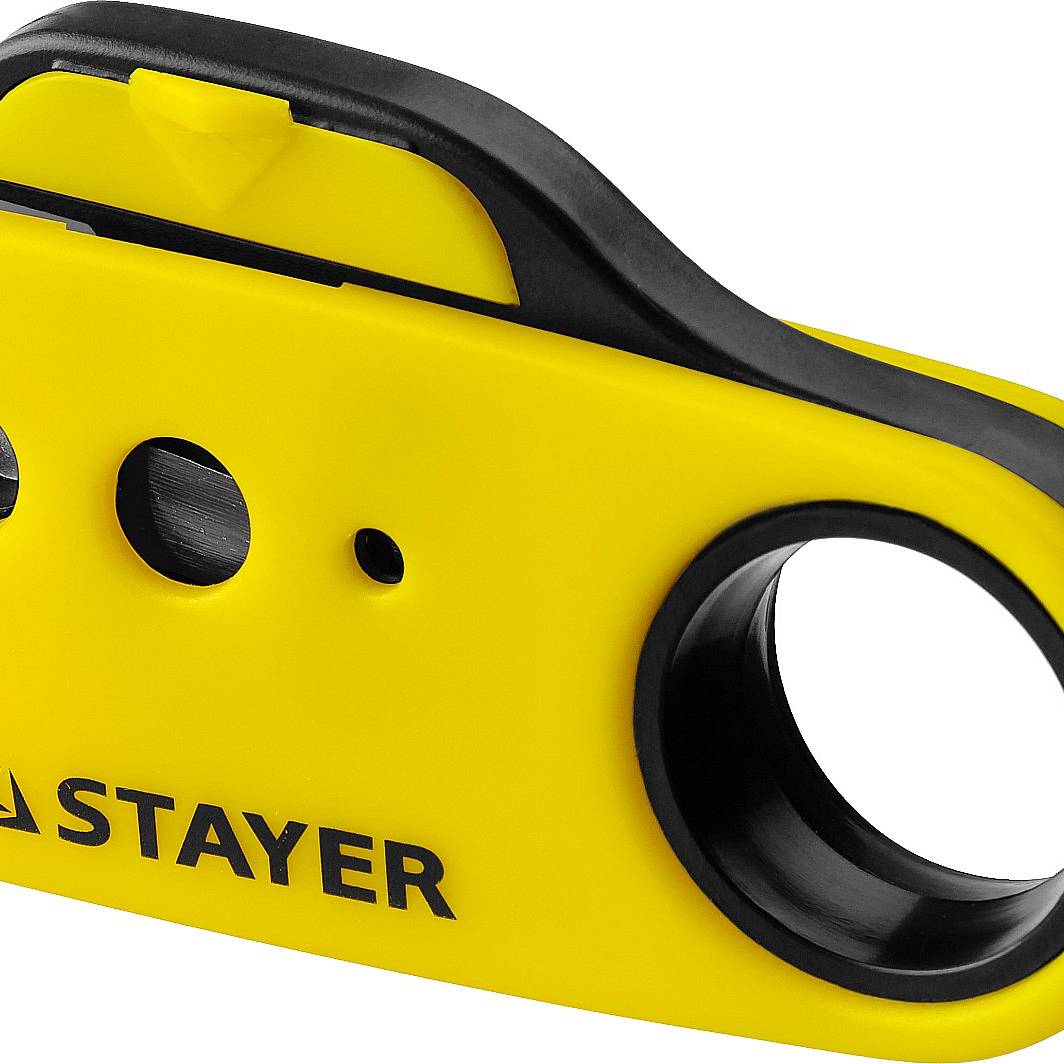

Карманный стриппер

Миниатюрный инструмент, легко помещающийся в карман.

Корпус выполнен из специального пластика, в который встроены ножи с двух сторон, с выемками для проводов разного сечения.

Существуют стрипперы, сконструированные для работы с определенным типом кабеля:

Для витой пары

Выглядит, как зажим с лезвием, предназначен для точного срезания наружной изоляции с проводов. Также этот инструмент называют ножом для витой пары.

Кроме того, такой стриппер подходит для подготовки коаксиального кабеля к накручиванию F-коннектора. Стоит такой простой вариант примерно 100 руб.

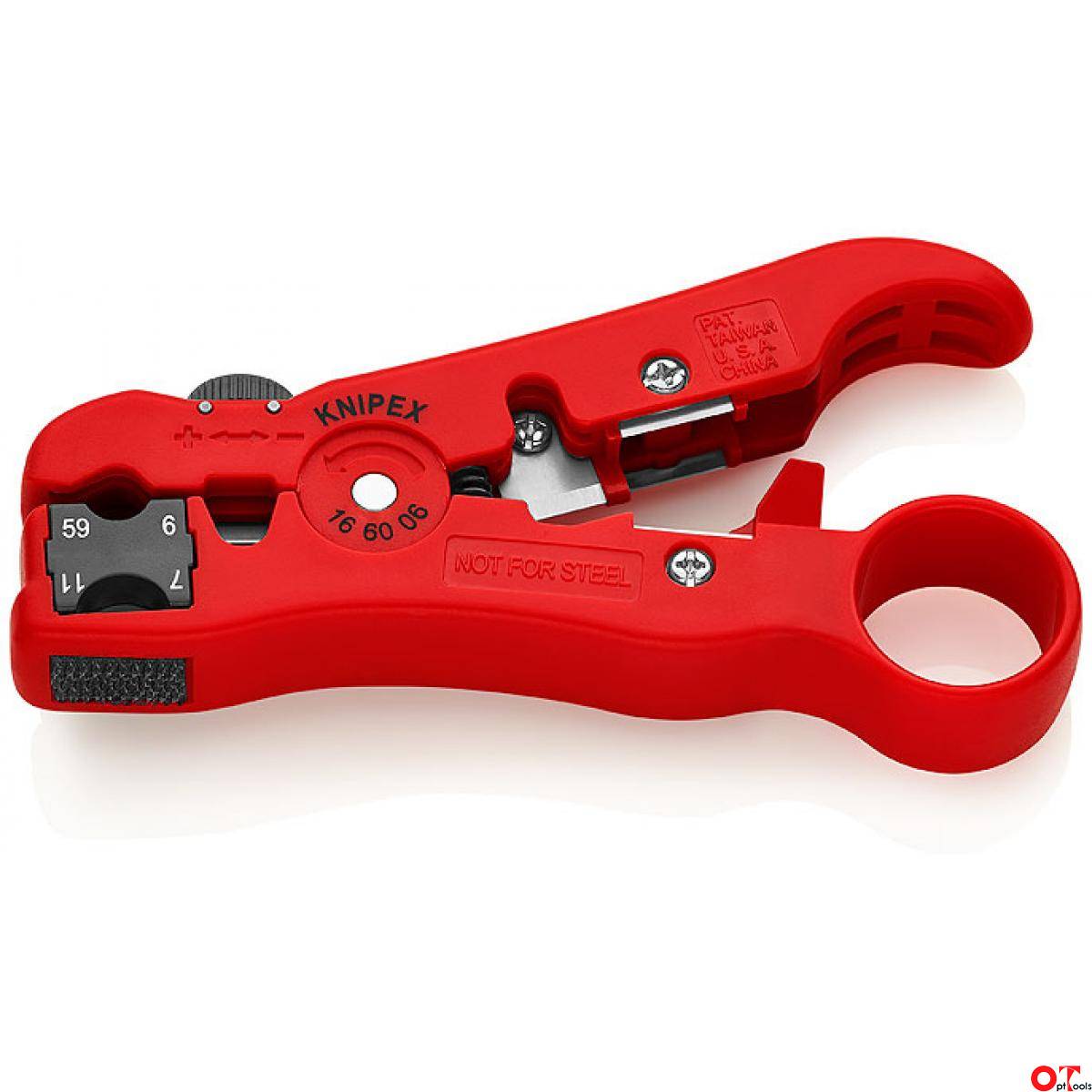

Для коаксиального кабеля

Напоминает предыдущий вариант, но имеет переходник для переключения инструмента для работы с кабелем определенной марки. Это вращающийся стриппер, в комплектацию которого входит шестигранник, предназначенный для регулировки глубины просечки изоляции.

Лезвия выполняют одновременное надрезание наружного и скрытого изоляционного слоя.

Прецизионный инструмент, посредством которого выполняется удаление лакового слоя с оптоволоконного провода.

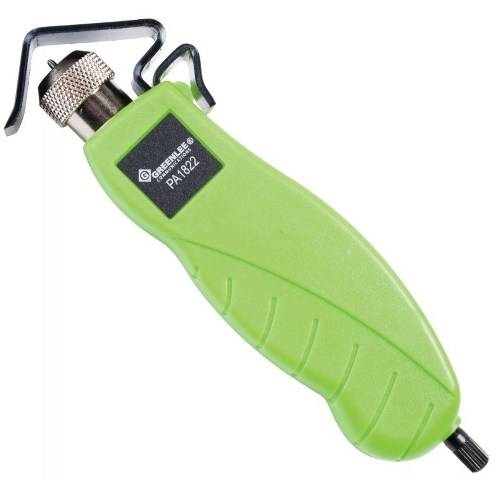

Для внешней изоляции

Представляет из себя рукоять с зажимом и регулируемым лезвием по центру, настраивающимся под нужную толщину регулятором, расположенном с противоположной стороны рукояти.

Перерезает изоляцию как вдоль, так и поперек. Очищает жилы как на конце кабеля, так и на удаленном от него участке.

Для силового кабеля

Инструмент предназначен для работы с кабелем из сшитого полиэтилена диаметром до 150мм, снимает изоляцию и полупроводящий экран. Устройство имеет два вида ножей: конусный и прямой.

Обладает плавной настройкой по глубине реза. Отдельно следует упомянуть автоматические станки, способные не только зачищать изоляцию с кабеля, но и проводить обжим и скрутку проводов.

Технические параметры

Разработчики в техпараметрах в основном не указывают, механическое это изделие либо автомат. Но они пишут, возможно ли регулировать основные характеристики, для какого сечения либо диаметра предусматривается изделие. Главные параметры, на которые нужно опираться при выборе стриппера.

Максимальный/минимальный диаметр кабеля

Чтобы не приобретать Stripper с ненужным функционалом, требуется предварительно установить, с каким видом проводки придется работать. Это может быть силовой кабель, с которым планируется большое количество работ, связанных с ремонтом либо перепланировкой. Возможно предполагается применение для 8-жильной витой пары для интернета. Необходимо перед этим учесть диаметр провода.

Шкала диаметров, которая указана разработчиком для выбора, бывает различной (к примеру, 0,13-90 мм). Когда идут работы лишь с бытовой проводкой, то нужно приобрести стриппер, который рассчитан на диаметр 0,2-0,3 см. Профессиональный инструмент в основном обладает более широким диапазоном.

Стриппер для проводов различного диаметра

Наличие сменных ножей

В щипцовом инструменте с заточенными «губами» нельзя менять режущую оснастку, та как рабочая часть является основным механизмом. Однако более сложные приборы предполагают наличие большого числа деталей, которые при надобности возможно сменить.

Сменные ножи могут выглядеть как 2 лезвия с крепежным винтом либо полноценной режущей головкой, соединяемой с рукоятками с помощью шарниров. Когда пользователь регулярно работает с кабелями, которые изолированы жесткой оплеткой, нужно покупать инструмент со сменными лезвиями.

Нужно учитывать, что для применения в домашних условиях не требуется покупать дорогостоящую технику со сменными ножами (цена их варьируется в пределах 500-1000 р.), проще приобрести новые клещи.

Стриппер со сменными ножами

Регулировка диаметра и глубины реза

Возможность регулирования крайне важна, поскольку непосредственно она определяет качество реза и целостность жил. Большинство электромонтеров отказываются от автоматического стриппера в пользу механического, поскольку не имеют доверия к технике. Они привыкли сами устанавливать либо выставлять необходимые параметры.

Чтобы регулировать глубину в ряде приспособлений, устанавливается ограничитель — деталь из пластмассы либо металла незначительных размеров, которая фиксирует жилы в конкретной позиции. Дальше ограничителя кабель не вставляется, потому рез проходит только по установленной глубине, к примеру, 1 см.

Когда понадобится наибольшая точность, следует приобретать автомат либо стриппер для снятия изоляции с различными отверстиями под конкретный диаметр.

Устройство с регулированием диаметра и глубины реза.

Дополнительные возможности

Определенные стрипперы отличаются многофункциональностью, устранение изоляции является одним из назначений. К примеру, большинство клещей, даже автоматических, зачастую оснащаются маленьким лезвием. Оно помогает обрезать провода для требуемой длины до зачистки.

Ряд разработчиков снабжает приспособление объемными рукоятками, из которых возможно достать какие угодно приспособления. Подобные техпараметры для любителя совершенно ненужны. Опытные специалисты предпочитают простой и в то же время прочный инструмент. Стрипперы с многофункциональностью будут ломаться значительно скорее.

Многофункциональный стриппер

Производитель

Производство клещей для зачистки проводки происходит опытными разработчиками и множественными китайскими компаниями, которые не заботятся о качестве товара. Разумеется, брендовые модели прочнее и точнее, что обусловливается высоким качеством изготовления. Приспособления от немецких производителей проходят всестороннее тестирование. Чтобы изготовить клещи, используются крепкие сплавы, а изоляция проверяется в спецваннах под напряжением.

Безопасность во время работ с токопроводящими жилами является первостепенной задачей. Потому оптимально покупать дорогой стриппер с гарантийным талоном от изготовителя, чем рассчитывать на прочность бюджетного устройства от сомнительного разработчика. Распространенные и имеющие положительные отклики бренды: FIT, HAUPA, JTC, KING TONY, Knipex, SHTOK, TOPEX.

Виды стрипперов

Все съемники условно делятся на три вида:

ручного действия;
полуавтоматического;
автоматического.

Принцип действия у всех один: надрез оболочки на нужную глубину с последующим ее стягиванием. Рассмотрим, особенности их устройства и имеющиеся отличия.

Ручные инструменты

Самые простые и недорогие. Некоторые похожи на клещи. Рабочая часть снабжена специальным вырезом и регулировочным винтом, с помощью которого производится настройка на провод определенного сечения.

Другой вариант несколько сложнее. Неопытный пользователь может спутать его с плоскогубцами. Некоторое сходство действительно есть. Только с внутренней стороны губок сделано множество поперечных прорезов с острыми кромками, с разными радиусами под жилы определенного сечения (но не более 6 кв.мм.). Некоторые производители выпускают ручные устройства с функцией опрессовки (обжима) наконечников.

Алгоритм действия простой. В выемку на губках закладывается провод, затем пользователь сжимает подпружиненные рукояти (как плоскогубцы) и круговым движением надрезает и стягивает изоляцию.

Полуавтоматические модели

С ними работать еще проще. Провод вставляется в соответствующее гнездо и производится нажим. Даже кругового подрезающего движения делать не нужно. С некоторыми полуавтоматами можно резать жилы и выполнять опрессовку наконечников.

Автоматические стрипперы

Весьма производительные устройства больше подойдут профессионалам. От полуавтоматических моделей отличаются широким набором функций. Устройство самостоятельно определяет диаметр провода. С ним можно снимать оболочку круглого и прямоугольного сечения и даже одновременно очистить несколько жил за один раз. Удобная штука, но стоит дороже ручных и полуавтоматических.

Другой вариант слега похож на заклепочник. Предназначен для зачистки тонких проводов, до 4 кв.мм в поперечнике. Операция производится одним движением. Есть ограничение по длине очищаемого участка. Если ее недостаточно, операцию можно повторить.

Дополнительные функции

Поскольку электромонтажные работы часто производятся не в мастерской, а в «полевых» условиях, специалистам не особенно удобно носить с собой много инструментов. Производители учли этот нюанс.

Кроме основной операции, универсальные модели могут работать как бокорезы, отвертки и индикаторы напряжения, зачищать телевизионные и интернет кабели, обжимать различные наконечники. С последней операцией лучше справляется специальное приспособление – кримпер. Но при несложном монтаже и универсальным девайсом можно обжать наконечник или клемму вполне сносно.
