Сталь СТ3пс конструкционная углеродистая полуспокойная: расшифровка, характеристики

Расшифровка стали марки БСт3пc

Расшифровка стали: Буква Б стоящая в начале обозначает группу стали котороя опреедляет кретерии предела прочности для химсостава. Сталь, в наименовании начинющиеся с буквы Б поставляется с гарантированным химическим составом, прочность на 20 МПа ниже, чем сталь группы А, так же может отличаться механическими свойствами от группы А. Буква Ст. обозначают, что сталь обыкновенного качества, хотя большинство сталей — высококачественные. Цифры от 0 до 6 это условный номер марки в зависимости от химсостава и механических свойств. Обычно, чем больше цифра, тем больше углерода и больше прочность. В нашем случае цифра 3 обозначает содержание углерода в сплаве 0,14–0,22%. Буквы после номера марки обозначают степень раскиcления: пс — полуспокойная.

Расшифровка стали марки Ст3пc

Расшифровка стали: Буква Ст. обозначают, что сталь обыкновенного качества, хотя большинство сталей — высококачественные. Цифры от 0 до 6 это условный номер марки в зависимости от химсостава и механических свойств. Обычно, чем больше цифра, тем больше углерода и больше прочность. В нашем случае цифра 3 обозначает содержание углерода в сплаве 0,14–0,22%. Буквы после номера марки обозначают степень раскиcления: пс — полуспокойная. Стали первой группы, такие как Ст3сп поставляются с гарантированными механическими свойствами и используются в основном без термической обработки.

Расшифровка

Определить, какие у материала сталь СТ3 характеристики в соответствии с ГОСТ, можно благодаря расшифровке. Согласно ГОСТ 380, данный материал представлен в следующих разновидностях:

Сталь Ст3сп.
Сталь Ст3пс.
Сталь Ст3кп.

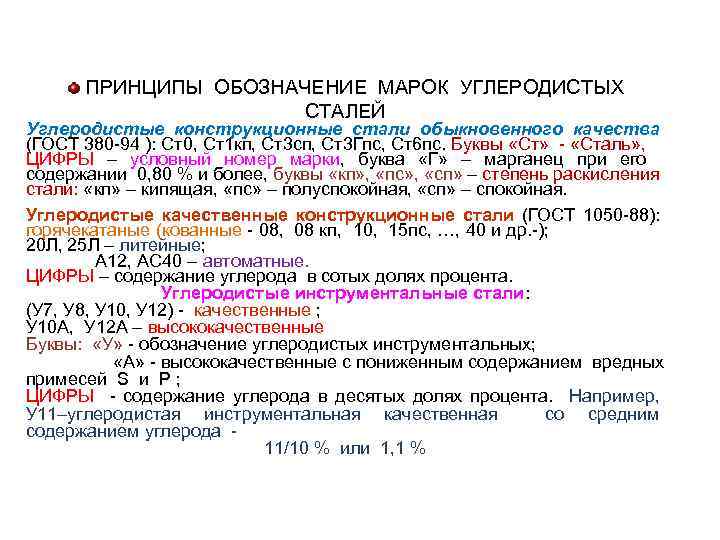

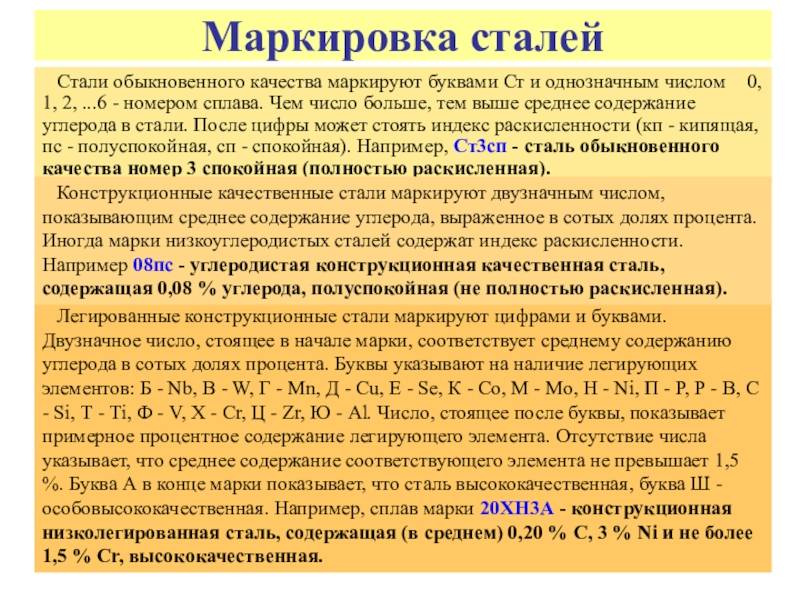

Эти индексы применимы в обязательном порядке при любой маркировке. При расшифровке марки материала необходимо учитывать следующие обозначения:

Ст — применяется для указания стандартных качеств углеродистых сталей.
3 — условный номер марки сплава. Он может меняться в диапазоне от 0 до 6, в соответствии с процентным содержанием углерода в материале.
Г — этот символ употребляют, если в состав материала входит марганец. Так, для стали типа Ст3гпс характерно содержание 0.8% марганца.
Сп — обозначает степень раскисления стали. Аббревиатурой “кп” обозначают кипящие сплавы, “пс” — полуспокойные.

Таким образом, марка Ст3пс5 является полуспокойной, но характеризуется высокой степень раскисления. Специфика маркировки материала регламентирована ГОСТом 380-2005.

Если в названии марки отсутствуют буквы “пс” либо “кп”, сталь следует считать спокойной.

Внимание. Спокойная разновидность СТ3 является наиболее распространенной, и поэтому буквы “сп” иногда допустимо опускать.

Чтобы понять свойства изделий, произведенных из стали СТ3, следует ориентироваться на их ГОСТы:

ГОСТ 107105-80 — для труб и арматуры к ним;
ГОСТ 2591-2006 — для проката;
ГОСТ 14918-80 — для ленточного и полосового проката;
ГОСТ 5812-82 — для рельсов;
ГОСТ 8479-70 — для поковок.

Расшифровка

Сталь Ст3сп.
Сталь Ст3пс.
Сталь Ст3кп.

Ст — применяется для указания стандартных качеств углеродистых сталей.
3 — условный номер марки сплава. Он может меняться в диапазоне от 0 до 6, в соответствии с процентным содержанием углерода в материале.
Г — этот символ употребляют, если в состав материала входит марганец. Так, для стали типа Ст3гпс характерно содержание 0.8% марганца.
Сп — обозначает степень раскисления стали. Аббревиатурой “кп” обозначают кипящие сплавы, “пс” — полуспокойные.

Если в названии марки отсутствуют буквы “пс” либо “кп”, сталь следует считать спокойной.

Внимание. Спокойная разновидность СТ3 является наиболее распространенной, и поэтому буквы “сп” иногда допустимо опускать.. Чтобы понять свойства изделий, произведенных из стали СТ3, следует ориентироваться на их ГОСТы:

Чтобы понять свойства изделий, произведенных из стали СТ3, следует ориентироваться на их ГОСТы:

ГОСТ 107105-80 — для труб и арматуры к ним;
ГОСТ 2591-2006 — для проката;
ГОСТ 14918-80 — для ленточного и полосового проката;
ГОСТ 5812-82 — для рельсов;
ГОСТ 8479-70 — для поковок.

Поставка Ст3пс

Поставляется в виде сортового проката, в том числе и фасонного по регламенту ГОСТ 2590-88 Прокат стальной горячекатаный круглый, ГОСТ 2591-88 Прокат стальной горячекатаный квадратный, ГОСТ 8239-89 Двутавры стальные горячекатаные, ГОСТ 19771-93 Уголки стальные гнутые равнополочные, ГОСТ 19772-93 Уголки стальные гнутые неравнополочные, ГОСТ 8278-83 Швеллеры стальные гнутые равнополочные, ГОСТ 8281-80 Швеллеры стальные гнутые неравнополочные, ГОСТ 8283-93 Профили стальные гнутые корытные равнополочные, ГОСТ 380-94 Сталь углеродистая обыкновенного качества, ГОСТ 8509-93 Уголоки стальные горячекатаные равнополочные, ГОСТ 8510-86 Уголки стальные горячекатаные неравнополочные, ГОСТ 8240-97 Швеллеры стальные горячекатаные, ГОСТ 535-88 Прокат сортовой и фасонный из углеродистой стали обыкновенного качества, ГОСТ 2879-88 Прокат стальной горячекатаный шестигранный, ГОСТ 19903-2015 Прокат листовой горячекатанный, ГОСТ 19904-90 Прокат листовой холоднокатанный, ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения, ГОСТ 503-81 Лента холоднокатаная из низкоуглеродистой стали, ГОСТ 103-76 Полоса стальная горячекатаная, ГОСТ 82-70 Прокат стальной горячекатаный широкополосный универсальный, ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения, ГОСТ 17305-71 Проволока из углеродистой конструкционной стали, ГОСТ 10705-80 Трубы стальные электросварные, ГОСТ 10706-76 Трубы стальные электростварные прямошовные, ГОСТ 3262-75 Трубы стальные водогазопроводные.

Обработка металлов давлением. Поковки	ГОСТ 8479-70;
Классификация, номенклатура и общие нормы	ГОСТ 380-2005;
Сортовой и фасонный прокат	ГОСТ 5267.0-90; ГОСТ 5781-82; ГОСТ 8239-89; ГОСТ 8240-97; ГОСТ 8510-86; ГОСТ 8509-93; ГОСТ 10884-94; ГОСТ 30136-95; ГОСТ 9234-74; ГОСТ 4781-85; ГОСТ 10551-75; ГОСТ 25577-83; ГОСТ 5422-73; ГОСТ 535-2005; ГОСТ 19240-73; ГОСТ 19425-74; ГОСТ 2590-2006; ГОСТ 11474-76; ГОСТ 2879-2006; ГОСТ 2591-2006; ГОСТ 30565-98;
Листы и полосы	ГОСТ 14637-89; ГОСТ 16523-97; ГОСТ 8568-77; ГОСТ 14918-80; ГОСТ 19903-74; ГОСТ 103-2006;
Ленты	ГОСТ 3560-73; ГОСТ 6009-74;
Ленты	ГОСТ 19851-74;
Рельсы. Накладки. Подкладки. Костыли	ГОСТ 8142-89; ГОСТ 5812-82; ГОСТ 16277-93;
Трубы стальные и соединительные части к ним	ГОСТ 12132-66; ГОСТ 10705-80; ГОСТ 10706-76; ГОСТ 3262-75; ГОСТ 24950-81; ГОСТ 8696-74; ГОСТ 10707-80; ГОСТ 20295-85;

Особенности марки стали 3пс

Использование типа стали 3пс оправдано лишь в зоне умеренного климата, где отсутствуют слишком большие перепады воздуха. Она может быть подвержена фрезерной или токарной обработке, дробеструйному типу обработки, поперечной резке, правке и сверловке. Именно поэтому данный тип стали широко используется в различных направлениях современной промышленности. Если вдаваться в детали, то сталь 3пс находится в основе многих несущих конструкций в постройках, труб, арматур А-класса, щитков, кожухов, соединительных муфт, а также крюков, используемых на подъемных кранах.

Стоит отметить тот факт, что сталь относится к разряду сильно подверженных коррозии. Именно поэтому стоит избегать использования данного материала в процессе изготовления деталей и элементов, которые затем будут использованы в серных, окисляющих или любых других агрессивных средах. Стоит беречь готовые изделия от воздействия низких температур. Дело в том, что они являются основной проблемой при создании ферритной структуры, что в итоге грозит сплаву преждевременным выходом из строя. Соответственно, поверхность металла стоит регулярно очищать.

К главным особенностям сплава стоит отнести отсутствие склонности к отпускной хрупкости, идеально гладкую поверхность изделий из данной разновидности стали, возможность окрашивания, а также отсутствие возникновения аллергических реакций при взаимодействии с материалом.

Физические и механические свойства

Сталь Ст3, характеристики которой будут рассмотрены подробно, применяется в качестве основы при изготовлении просто огромного количества различных заготовок. Это можно связать с уникальными физическими и механическими свойствами. Механические свойства стали Ст3, которые контролируются при выпуске заготовок, следующие:

Временное сопротивление.
Предел текучести.
Степень изгиба под воздействием большого усилия.
Относительное удлинение.
Ударная вязкость при определенной температуре.

Наиболее важные технические характеристики углеродистой стали 3 следующие:

Поверхность имеет твердость 131 МПа.
Плотность стали неоднородная, вес также может варьироваться в большом диапазоне.
Свариваемость не характеризуется какими-либо ограничениями.
К отпускной хрупкости структура не склонна.

Рассматриваемые свойства стали 3 определяют ее широкое распространение именно в сфере строительства. Большое распространение получил и различный прокат, который применяется при механической обработке.

Механические и физические характеристики

Подвид данного сплава маркируемого как сталь Ст3пс, характеристики которого сходятся с сырьем с индексом С245 производственными особенностями и практически идентичным составом, принадлежит категории материалов для возведения несущих и не несущих сооружений в среде с положительной температурой. То есть, сварные сооружения, эксплуатируемые в условиях диапазона температур от -20 °C до +425 °C, с условием что толщина материала будет варьироваться в пределах от 10 до 25 мм.

К примеру, электросварочные трубы, имеющие рабочую температуру в пределах 300 °C, трубопроводные и котловые элементы, предназначенные для работы в пределах температуры 200 °C. Также для стали Ст3пс характерно удлиняться во время деформации в холодном состоянии, при этом, не получая разрушений и не теряя прочность.

Характеристики Ст3пс5 соответствуют нормам материалов, тонкие листы из которых поддаются штамповке и сгибанию без повреждений, но в то же время толстый слой этого материала можно безопасно деформировать только в случае изгиба по большому радиусу или при использовании предоперационного нагрева. Показатель устойчивости к коррозии на среднем уровне, достаточный для хранения заготовок между операциями или для эксплуатации в сухом помещении, без нужды в нанесении на сталь дополнительной защиты.

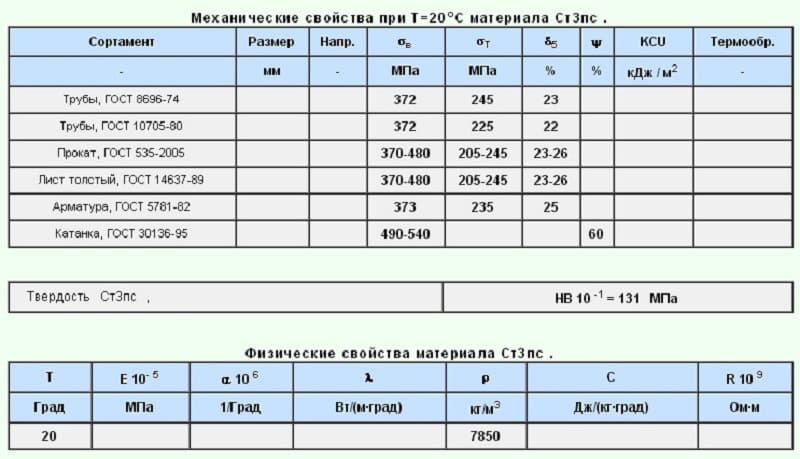

Механические требования к изделиям изготовленным из Ст3пс находящимся в помещении при температуре +20 °С:

Наименование	σ_в,Мегапаскаль	σ_Т,Мегапаскаль	δ_5,%	Ψ, %
Труба, изготовленная по ГОСТу 8696-74	372	245	23
Труба, изготовленная по ГОСТу 10705-80	372	225	22
Прокат стали по ГОСТу 535-2005	370-480	205-245	23-26
Толстый лист стали по ГОСТу 14637-89	370-480	205-245	23-26
Стальная арматура, изготовленная по ГОСТу 5781-82	373	235	25
Стальная катанка, изготовленная по ГОСТу 30136-95	490-540			60

Расшифровка марки стали:

– Сталь 30ХГСА – углерода 0,3%, хрома 1.5%, марганца 1.5%, кремния 1,5%, А – высококачественная;

– Оцинкованная (Ст5) – сталь, 5 – условный номер марки стали, покрыта цинком;

– сталь 60 – углерода 0,6%.

– Сталь 30ХГСА – синий+черный;

– Ст5 – зеленый;

– Сталь 60 – белый и коричневый.

6. Возможные области применения:

– Сталь 30ХГСА – Использование в промышленности: различные улучшаемые детали: валы, оси, зубчатые колеса, фланцы, корпуса обшивки, лопатки компрессорных машин, работающие при температуре до 200°С, рычаги, толкатели, ответственные сварные конструкции, работающие при знакопеременных нагрузках, крепежные детали, работающие при низких температурах.

– Ст5 – Использование в промышленности: детали клепаных конструкций, болты, гайки, ручки, тяги, втулки, ходовые валики, клинья, стержни, звездочки,трубные решетки, фланцы и другие детали, работающие при температуре от 0 до 425 град

– Сталь 60 – Использование в промышленности: цельнокатаные колеса вагонов, валки рабочие листовых станов для горячей прокатки металлов, шпиндели, бандажи, диски сцепления, пружинные кольца амортизаторов, замочные шайбы, регулировочные шайбы, регулировочные прокладки и другие детали, к которым предъявляются требования высокой прочности и износостойкости.

Круг

сталь 20, 45:Ø 32; 34; 36; 40; 42; 44

сталь Р18К5Ф2: Ø 100; 150

Ст3пс\сп: Ø 115; 120; 150

сталь 20ХНЗА: Ø 7; 8; 9; 10

1. Вид продукции:

– Ø = 18мм; 20мм; 30мм – сортовой прокат простого профиля;

– Ø = 6мм; 7мм; 8мм; 10мм; 12мм; 14мм – сортовой прокат простого профиля;

– Ø = 26мм; 28мм; 30мм; 40мм – сортовой прокат простого профиля.

– сталь 20

– сталь Р18К5Ф2

– Ст3пс\сп

– сталь 20ХНЗА

3. Классификационные признаки:

Классификационные признаки	сталь 20	сталь Р18К5Ф2	Ст3пс\сп	сталь 20ХНЗА
– по химическому составу	углеродистая, низкоуглеродистая (0.2%)	легированная, высокоуглеродистая (1%) вольфрам 18% кобальт 5% ванадий 2% высоколегированная	углеродистая, низкоуглеродистая (0,14-0,22%)	легированная, низкоуглеродистая (0.2%) хром 1,5% никель 3% высококачественная низколегированная
– по степени раскисления	Не указана степень раскисления	спокойная	полуспокойная спокойная	спокойная
– по способу производства	в электропечах и мартеновских печах	В электропечах	в электропечах и мартеновских печах	В электропечах и мартеновским способом
– по структуре	доэвтектоидная	заэвтектоидная	доэвтектоидная	доэвтектоидная
– по качеству	качественная	качественная	обыкновенная	высококачественная
– по назначению	конструктивная	инструментальная	конструктивная	конструктивная

4. Расшифровка марки стали:

– Р18К5Ф2 – быстрорежущая инструментальная сталь с массовой долей вольфрама 18%, кобальта – 5%, углерода – 1%, хрома – 4%, ванадия 2%;

– Ст3сп\пс – сталь, 3 – условный номер марки стали, сп – спокойная, пс – полуспокойная;

– сталь 20 – углеродистая сталь, 0,2% углерода.

– сталь 20ХН3А – легированная сталь, 0,25% углерода, хрома 1,5%, никеля 3%, А – Высококачественная

Допустимые элементы

Нормативным документом (ГОСТом) регламентируется и химический состав углеродистых сталей обыкновенного качества. Содержание такого элемента, как кремний, в сталях, обладающих разной степенью раскисления, может варьироваться в следующих пределах:

кипящие – до 0,05%;
полуспокойные (Ст1пс, Ст2пс, Ст3пс и др.) – 0,05–0,15%;
спокойные – 0,15–0,3%.

В сплавах обыкновенного качества марки Ст0 кремния, как и марганца, содержаться не должно. Такой значимый элемент, как углерод, в углеродистых сталях разных марок может содержаться в следующих количествах:

Ст0 – до 0,23%;
Ст1 – 0,06–0,12%;
Ст2 – 0,09–0,15%;
Ст3 – 0,14–0,22%;
Ст4 – 0,18–0,27%;
Ст5 – 0,28–0,37%;
Ст6 – 0,38–0,49%.

Содержание марганца в углеродистых сталях обыкновенного качества регламентируется стандартом в следующих пределах:

Ст1 и Ст2 – 0,25–0,5%;
спокойные, а также полуспокойные сплавы марки Ст3 – 0,4–0,65%;
кипящая сталь марки Ст3 – 0,3–0,6%;Ст4 – 0,4–0,7%;
СтГсп и Ст3Гпс – 0,8–1,1%;
полуспокойные, а также спокойные сплавы Ст5 и Ст6 – 0,5–0,8%;
Ст5Гпс – 0,8–1,2%.

Нормируется ГОСТом и содержание в углеродистых сталях обыкновенного качества такого элемента, как азот. Его количество может варьироваться в следующих пределах:

в сталях, которые получены путем выплавки в конверторных и мартеновских печах, – до 0,01%;
в сплавах, которые выплавлены в печах электрического типа, – до 0,012%.

Углеродистая сталь марки Ст5сп применяется для изготовления деталей, работающих при температуре до 420 град: клёпок, гаек, болтов, стержней. звездочек и др.

Остальные элементы, включая вредные примеси, могут содержаться в углеродистых стальных сплавах, обладающих обыкновенным качеством, в следующих количествах:

фосфор (кроме Ст0) – до 0,04%;
сера – не более 0,05%, а в стали марки Ст0 – 0,06–0,07%;
хром, никель, медь – до 0,3% (в стали марки Ст0 количественное содержание данных элементов не нормируется).

Аналоги

Как уже отмечалось, марка Ст3 востребована при производстве разнообразных конструкций, и по сути, является самой популярной конструкционной сталью. Это и послужило тому, что ее производят металлургические комбинаты, расположенные во всех частях мира, например:

США — A284Gr.D, A57036;
Германия — 1.0038;
Япония — SS330;
Евросоюз — Fe37-3FN;
Китай — Q235.

Поставщики сталей, произведенной за пределами нашей страны, должны представить документы, подтверждающие соответствие импортных материалов отечественным ГОСТ и ТУ.

Преимущества и недостатки

Среди сильных сторон этой марки:

Обладает отличной свариваемостью при любой термической обработке.
Допуски использования элементов позволяют получить большой разбег по механическим свойствам.
Невысокая стоимость при широких вариациях применения.
Возможность проведения закалки током высокой частоты (одна из самых эффективных и экономичных технологий).
Не склонна к отпускной хрупкости.
Не флокеночувствительна.

Недостаток, которым обладает марка стали Ст3, присущ всему классу углеродистых аналогов, — это склонность к коррозии. Даже обработка поверхности дает временные результаты. Среди прочих минусов:

Как правило, структура стали имеет крупно- или среднезернистое строение. Также при проведении цементации и азотирования зерно склонно к быстрому росту, увеличению хрупкости.
Нельзя использовать для открытого исполнения в северном климате.

Характеристики

временным сопротивлением;
пределом текучести;
степенью изгиба под воздействием значительных усилий;
относительным удлинением;
ударной вязкостью при определенных температурах.

Отличную сталь марки СТ3 можно сваривать газовым, электрическим или любым другим методом, без каких-либо ограничений.

Внимание. На сегодняшний день сварку чаще всего выполняют с помощью проволочных электродов, электродов большого сечения либо плавящихся мундштуков.. К важнейшим техническим показателям данного типа стали относят следующие:

К важнейшим техническим показателям данного типа стали относят следующие:

Ее поверхность характеризуется твердостью 131 МПа.
За счет неоднородной плотности материла его масса может существенно варьироваться.
Ограничений касательно свариваемости материала не существует.
Отпускная хрупкость не является характерной чертой данного типа стали.

Благодаря этим характеристикам материал удается использовать для производства чрезвычайно обширного ассортимента заготовок.

Механические характеристики материала удобнее всего систематизировать в формате таблицы.

Механическая обработка

Выбор режимов резания и подбор инструмента – это важная часть, необходимая для составления правильного технологического процесса обработки деталей, изготовленных из Ст3.

Для ее точения или фрезерования применяют режущий инструмент, выполненный из твердых сплавов ВК8, Т5К10. Для получения резьбы и внутренней, и наружной применяют метчики и плашки, выполненные из сталей Р18, Р6М5. При обработке на станках токарно-фрезерной группы целесообразно применять водоэмульсионные СОЖ, например, Эмульсол. Кстати, при нарезании резьбы вручную желательно использовать касторовое масло, которое существенно облегчает работу.

Выбор скорости обработки производят на основании свойств стали, технических параметров станочного оборудования и вида обработки. Например, при диаметре заготовки от 60 до 100 мм, допустимо использовать токарный резец с размером державки 16х25 мм. При глубине резания в 3 мм, скорость подачи суппорта должна равняться от 0,7 до 1,2 мм на один оборот шпинделя. При обработке на токарном станке допускается скорость вращения шпинделя в пределах 700 оборотов в минуту.

Химический состав

Расшифровка обозначения стали Ст3пс, звучит как материал с процентным содержанием углерода, не превышающим значение в 0,3%, но, несмотря на это, Ст3пс относится к разделу полуспокойных сталей. Название соответствует ГОСТу 380-2005, основной свод правил которого:

СТ – буквы, с которых начинается название.
Маркировочный номер обозначается цифрами в начале.
Если содержание элементов марганца превышает 0,8% от общей массы – в названии должна присутствовать буква Г.
Раскисление сплава обозначается сокращениями – пс, сп, кп.

И если руководствоваться этими параметрами, получится что Ст3пс – это полуспокойная сталь с химическим раскислением происходящим в реакции с титановым или алюминиевым сплавом, ферросилициалюминием и ферросилицититаном. Это довольно распространенный тип стали отличающийся усредненными особенностями характеристик и небольшой ценой, стоящей между спокойным и кипящим сплавом.

Но помимо них в состав входят также:

Элемент	Процентное содержание
Железо	98%
Углерод	0,14-0,22%
Марганец	0,4-0,65%
Никель	Не больше 0,3%
Хром	Не больше 0,3%
Медь	Не больше 0,3%
Кремний	0,05-0,15%
Мышьяк	Не больше 0,08%
Скандий	Не больше 0,05%
Фосфор	Не больше 0,04%
Азот	Не больше 0,008%

Регламентирующие документы

Документ, регламентирующий точность состава при производстве стали Ст3пс — ГОСТ 380-2005, изданный еще в 1960 году. Его правила действуют как раз к сфере строительных сталей к которым и относится Ст3пс. Следование требованиям ГОСТа подтверждает соответствие химического состава и качества изделий (штампованные детали, трубы, проволока и т.п.).

Далее прилагается список главных условий производства:

Изготавливается материал исключительно в мартеновских или бессемеровских печах.
Видимые в обжатой заготовке невооруженным глазом — шероховатости, распады слоев и раковина посадки должны быть удалены.
По просьбе заказчика сплав может поставляться в заранее обработанном термальным воздействием виде.
Состав стали ни при каких обстоятельствах не изменяется без желания заказчика, и должен соответствовать вышеизложенному набору процентного содержания химических элементов.

Также подразумевается сохранение стандарта по толщине стали и ее рекомендуемых физических (прочность, сила воздействия коррозии, растяжение, текучесть, сопротивление и т.п.) и технических характеристик.

Аналоги стали марки Ст3сп

Углеродистой спокойной стали обычного качества марки Ст3сп по ГОСТ 380-2005 соответствуют стали следующих марок:

С255 по ГОСТ 27772 (прил. 1 ГОСТ 27772-88)
ВСт3сп5-1 по ТУ 14-1-3023–80 и 18сп по ГОСТ 23570–79 (табл. 51б прил. 1 СНиП II -23-81)
Е 235-C (Fe 360-C) по ISO 630:1995 (прил. А ГОСТ 380-2005)

Мы изготавливаем следующие типовые металлоизделия:

Лестницы маршевые, площадки, лестницы стремянки и их ограждения по серии 1.450.3-7.94.2:

Стальные лестничные марши типа ЛГФ со сплошными рифлеными ступенями
Стальные площадки типа ПГФ со сплошным рифленым настилом
Стальные лестничные марши типа ЛГВ с решетчатыми ступенями из просечки
Стальные площадки типа ПГВ с решетчатым настилом из просечки
Стальные лестничные ограждения типа ОЛГ
Стальные ограждения площадок типа ОПБГ и ОПТГ
Стальные стремянки типа СГ вертикальных лестниц
Стальные ограждения типа ОСГ вертикальных лестниц

Лестницы маршевые, площадки, лестницы стремянки и их ограждения по серии 1.450.3-3.2:

Стальные лестницы-стремянки для колодцев по:

Если Вас заинтересовали наши металлоконструкции,Вы можете отправить нам сообщение,заполнив следующую форму:

Физические и механические свойства

Временное сопротивление.
Предел текучести.
Степень изгиба под воздействием большого усилия.
Относительное удлинение.
Ударная вязкость при определенной температуре.

Наиболее важные технические характеристики углеродистой стали 3 следующие:

Поверхность имеет твердость 131 МПа.
Плотность стали неоднородная, вес также может варьироваться в большом диапазоне.
Свариваемость не характеризуется какими-либо ограничениями.
К отпускной хрупкости структура не склонна.

Технологические свойства

Сталь этой марки не имеет никаких ограничений по свариванию любым доступным способом в т.ч. газовой, электрической.

Ключевыми показателями стали можно назвать следующие:

стойкость к воздействию коррозии;
механические характеристики;
свариваемость.

Эти показатели позволяют разделить стальные сплавы на такие группы, как: обычной, повышенной и высокой прочности. Для деталей, имеющих толщину или диаметр свыше 36 мм, после сварки имеет смысл выполнить термообработку, которая снимет напряжения, возникающие в зоне сварочного шва под воздействием высокой температуры сварки.

Маркировка Ст3

Классифицируются низкоуглеродистые стали по составу степени расселения. Раскисление – это процесс удаления из расплава кислорода, являющегося вредной примесью. Он ухудшает механические и другие свойства материала.

По степени раскисления сплав бывает трёх видов:

спокойная обозначается «сп»;
полуспокойная – маркировка «пс»;
кипящая – «кп».

Проведём расшифровку материала Ст3Гпс. Буквы «Ст» обозначают сталь. Цифра «3» – это процентное содержание углерода, чем больше цифра, тем больший процент углерода содержится в металле. Буква Г — пишется, если процент содержания марганца в 0,8% и более. ПС – полуспокойная.

Сталь 3ПС

Сталь 3пс относится к разряду конструкционных и обогащенных углеродом сталей с обыкновенным уровнем качеством. Вышеупомянутая сталь 3пс полностью соответствует государственным и международным стандартам, именно поэтому она имеет право быть использованной в процессе изготовления продукции на экспорт. Соответственно, перед отгрузкой металл проходит ряд тщательных проверок.

Наличие в составе стали дополнительных примесей в виде химических элементов делает ее более прочной, соответственно, в разы расширяет область ее применения. Именно поэтому в составе стали 3пс имеется углерод, медь, кремний, марганец, азот, никель, фосфор, мышьяк, сера и хром.

Механический свойства стали Ст3пс при температуре 200С

НД	Режим термообработки	Сечение, мм	σ0,2, Н/мм2	σв, Н/мм2	δ, %	ψ, %	KCU, Дж/см2	Изгиб	HB
не менее
ГОСТ 535-2005	В горячекатаном состоянии	До 10	245	370-480	26	—	—	d=a
Св. 10 до 20	245	26	—	—	d=a
Св. 20 до 40	235	25	—	—	d=2a
Св. 40 до 100	225	23	—	—	d=2a
3,0-9,9	—	—	—	—	1,08E+09
окт.25	—	—	—	—	9,81E+08
26-40	—	—	—	—	881
ГОСТ 8479-70	Нормализация	До 100	195	390	26	55	59	—	111-156
Св. 100 до 300	195	390	23	50	54	—
ГОСТ 14637-89	В горячекатаном состоянии	До 20	245	370-480	26	—	—	d=1,5a	—
Св. 20 до 40	235	25	d=2,5a
Св. 40 до 100	225	23	d=2,5a
Св. 100 до 160	205	23	d=2,5a
Св. 5 до 9	—	—	—	—	34139478
Св. 10 до 20	—	—	—	—	34129469
Св. 21 до 25	—	—	—	—	29469
Св. 26 до 40	—	—	—	—	49
ГОСТ 16523-97	В термически обработанном состоянии горячекатаный лист	До 2,0	—	360-530	20	—	—	d=a
Св. 2,0	—	22	—	—	d=2a
В термически обработанном состоянии холоднокатаный лист	До 2,0	—	22	—	—	d=a
Св. 2,0	—	24	—	—	d=2a

Химический состав

Расшифровка марки стали Ст3 указывает на основные компоненты в ее составе – железо (97%) и углерод (0,14-0,22%). От концентрации углерода зависит основное качество сплава – его твердость. В состав стали входят также небольшие количества:

марганца – 0,4-0,65%;
кремния – 0,15-0,17%;
никеля и хрома – по 0,3%;
мышьяка – 0,08%;
меди – до 0,3%;
серы – 0,05%;
фосфора – 0,04%;
азота – до 0,008%.

Особенностью сплава Ст3 является жесткое регламентирование содержания вредных примесей – серы и фосфора. Фосфор снижает пластичность металла при действии высоких температур, а сера при взаимодействии с железом образует сульфиды, вызывающие явление красноломкости. Следует отметить и повышенную концентрацию азота, на который приходится почти 0,1%. В соответствии с ГОСТом 380-2005 сплав маркируется с сопутствующими индексами, которые указывают на степень раскисления, например, Ст3Гсп:

первые две буквы указывают на углеродистую сталь обыкновенного качества;
цифра «3» означает порядковый номер марки по данному ГОСТу;
знак «Г» свидетельствует о модификации с повышенным содержанием марганца;
«сп», «кп», «пс» – степени раскисления.

Заменителями марки стали Ст3 могут выступать:

С245, согласно ГОСТу 27772-88;
С285;
ВСт3Сп.

Зарубежные аналоги маркируются по другим правилам:

A57036, K01804 – США;
40B, 722M24, HFS4 – Великобритания;
1.0038, DC03 – Германия;
E24-2, E24-4 – Франция;
SS330, SS400 – Япония;
Fe360B, Fe360C – Италия;
G235C – Китай;
RSt360B – Австрия;
Fe235D – Венгрия.

Номенклатура продукции включает:

сортовой и фасонный прокат по ГОСТу 2591-2006;
листы различной толщины и штамповки;
трубы и арматуру, согласно ГОСТу 10705-80;
ленты и полосы, которые выпускаются по ГОСТу 14918-80;
проволоку разного сечения.

Применение материала

Основные характеристики одного из самых популярных материалов, такие как сохранение прочности материала несмотря на высокую нагрузку и широкий диапазон выдерживаемых температур, позволяют применение стали 3пс в несущих конструкциях. Плюсом также является отсутствие надобности в подогреве металла перед его сваркой и термической обработке по окончанию сварочных работ.

Благодаря этому Ст3пс используется при производстве:

Листового проката толщиной материала в пределах 10 мм, служащего для сооружения несущих конструкций, соединенных сварочным способом и используемых при изменяющемся воздействии веса на элементах от 11 до 25 мм в толщину.
При изготовлении арматуры с гладким профилем, применяемой в железобетонной промышленности.
Изготовление профильных деталей для сельскохозяйственного машиностроения.
Изготовление просечено-вытяжных листов.
Изготовление деталей трубопровода.
Изготовление соединительных профилей трубопроводных конструкций, рассчитанных на работу в условиях перепада температуры от -20 до +200°.
Изготовление электросварочных труб.
Изготовление основного слоя обшивки для изделий, нуждающихся в устойчивости к износу коррозией.

Сталь СТ3пс конструкционная углеродистая

Расшифровка стали марки БСт3пc

Расшифровка стали марки Ст3пc

Расшифровка

Расшифровка

Поставка Ст3пс

Особенности марки стали 3пс

Физические и механические свойства

Механические и физические характеристики
