Серый чугун

Виды чугуна

Белый чугун

Этот вид сплавов занимает в классификации чугунов особое место. В нем присутствует заметное количество цементитов. Название связано с поверхностью специфического белого цвета. Если материал получает излом, то появляется хорошо наблюдаемый блеск. Доля графита не превышает 3/10 процента от общей массы образца. Идентификация такого компонента возможна лишь путем спектрального анализа.

Доэвтектическим считается белый чугун, в котором доля углерода не более 4,3%. Этот элемент представлен перлитом, ледебуритом, вторичным цементитом. Подобная структура достигается после полного остужения материала. Эвтектический сплав имеет ровно 4,3% углерода. При дальнейшем росте карбонизации говорят уже о заэвтектическом продукте.

Серый чугун

Подобное название, как нетрудно догадаться, связано с серой расцветкой излома. Но такой признак не совсем точен. Он может присутствовать и у ковкого металла, о котором еще пойдет речь. С другой стороны, даже в ГОСТ ошибочно был включен под названием «серый чугун» также литейный сплав с вхождением заметного количества пластинчатого графита. За границей классификация более точна, но корректировать устоявшуюся терминологию смысла нет — нужно просто помнить этот нюанс.

Серые чугуны бывают:

• перлитного;
• феррито-перлитного;
• ферритного типов.

Ковкий чугун

Вопреки названию, такой сплав находит применение также при отливке. Встречаются варианты с ферритной либо перлитной основой. Отливка, лишенная производственных дефектов, может быть пригодна для работы при давлении до 20 МПа, а иногда и выше. Уровень обрабатываемости примерно тот же, что и у особо прочного сплава. Сам ковкий чугун формируют на основе белого сплава.

Доля углерода варьируется от 2,4 до 2,8%. Графит внутри имеет хлопьевидную структуру. Конкретная структура определяется температурным режимом обработки и добавляемыми легирующими компонентами. Упомянутые хлопья позволяют сочетать прочность и пластичность. Все поперечное сечение имеет идентичные свойства.

Высокопрочный чугун

Повышенные механические свойства такого металла обусловлены вхождением шаровидного графита. Износостойкость и стойкость к коррозионным изменениям могут считаться сильными сторонами материала. Часть марок такого продукта имеет отличный уровень теплостойкости и даже жаростойкости, антифрикционные свойства и превосходную обрабатываемость. Чем выше качество конкретной разновидности сплава, тем тяжелее его получить. Иногда приходится вводить молибден и различные комплексные пластификаторы.

Высокопрочный чугун больше обычного подвержен дефектам при усадке. Зато он стойко противостоит всем температурным колебаниям. Свариваемость лучше, чем у обычных высокоуглеродистых сплавов. Допускается вполне резка автогеном. Иногда для увеличения прочности добавляют магний и церий.

Передельный чугун

Такой чугун используют не сам по себе, а как сырье в дальнейшем выпуске стали. Сам передел проводят в кислородных конвертерах, изредка — в мартеновских печах. Передельный сплав формируют в чушки. У них иногда нет пережимов, но встречаются также экземпляры с 1 или 2 пережимами. Содержание кремния и марганца сильно ограничено.

Высококачественный передельный чугун имеет минимальное количество серы и фосфора. На долю такого металла приходится основная часть чугунолитейного производства. Процент различных примесей утверждается нормативными стандартами.

Специальные чугун

Подобные сплавы имеют не просто приличные механические и технологические параметры. Они отличаются привлекательным уровнем износостойкости. Иногда отмечается превосходная химическая стойкость и отменные магнитные свойства. Легированные чугуны встречаются в нескольких десятках марок. Теплостойкость таких веществ превышает иногда 1000 градусов.

Однако стандартная рабочая температура все же составляет обычно 500-700 градусов. Отливки из специальных чугунов могут подвергаться специальной термообработке. Жаростойкость часто достигается путем улучшения кремниевыми добавками. Хорошими примерами являются:

• ЧХ3;
• ЧХ16;
• ЧХ22С;
• ЧС5Ш;
• ЧС17.

Виды чугунов

Марка чугунного сплава определяется количеством углерода и других веществ в его составе.

Виды чугуна

Такой подход позволяет выделить следующие виды этого материала:

• белые;
• серые (ГОСТ 1412);
• ковкие (ГОСТ 1215);
• высокопрочные (ГОСт 7293 ).

https://youtube.com/watch?v=F6ApHPhpnok

Белый чугун

В составе этого сплава углерод собран в форме цементита. Эта марка материала обладает стойкостью к износу, хорошими параметрами твердости. Вместе с этим, он довольно плохо подвергается обработке на металлорежущем оборудовании.

Структура белого чугуна

Белый чугун делится на следующие группы:

• доэвтектический с концентрацией углерода от 2,14% до 4,3%;
• эвтектический — 4,3%;
• заэвтектический от 4,3% до 6,67%.

В других марках чугуна углерод имеет форму графита.

Серый чугун

Углерод в составе этой марки чугуна имеет форму пластин. В составе серого чугуна участвуют и такие компоненты, как:

• кремний до 0,8%;
• марганец до 0,3% и пр.

Микроструктура серого чугуна

Для производства отливок из этого материала применяют формы, выполненные из литьевой земли или стали. Такие формы называют кокилем. Ключевая сфера использования серого чугуна – машиностроение. Из него выполняют конструкции, работающие тогда, когда отсутствуют ударные воздействия, к примеру, колесные клиноременных передач, подшипниковые чашки и др. Чугунный сплав этого типа маркируют следующим образом СЧ 32 – 52. Первая цифра показывает предел прочности на растяжение, вторая предел на изгибе.

Ковкий чугун

В составе этого материала углерод обладает хлопьевидной формой. В химсостав этого материала входит до 1,4% кремния, 1% марганца и пр. Ковкий чугун производят из белого.

Ковкий чугун

Для этого выполняют его термическую обработку, то есть прогревают и выдерживают в этом состоянии в течение заданного технологией времени. Эту операция называется томлением. Ковкий чугун маркируют так КЧ 45 – 6. Первое число обозначает прочность на растяжение, вторая удлинение в процентах.

Высокопрочный чугун

В составе этого чугуна, углерод обладает шаровидной формой. Для производства чугуна этого вила используют модифицирование, то есть в расплав вводят магний. Он обеспечивает формирование углерода в виде включений шаровидной формы. Это решение позволило приблизить чугун этого сорта, по ряду свойств к углеродистым сталям. Литейные же параметры у него больше чем у других марок чугунных сплавов, за исключением серого.

Высокопрочный чугун

Чугуны этого класса используют в производстве таких деталей, как – поршни, коленвалы, компоненты систем торможения.

Высокопрочный чугун маркируют так — ВЧ – 45-5. Первое число обозначает прочность на растяжение, вторая удлинение в процентах.

Изготовление отливок из серого, высокопрочного и ковкого чугунов

Серому чугуну свойственны высокая жидкотекучесть и малая усадка (до 1,3%). Отливки из серого чугуна получаются качественными, без усадочных раковин, по­ристости и трещин; толщина стенок у крупных фасонных отливок может быть доведена до 3. 4 мм.

Обычный серый чугун выплавляется в вагранках, вы­сококачественный— в дуговых или индукционных печах. Вагранка — плавильный агрегат в виде шахты доменно­го типа с водоохлаждаемым кожухом. Процесс плавки в вагранках автоматизирован.

Отливки серого чугуна получают в песчаных формах, литьем в оболочковые формы, в кокили, литьем по выплавляемым моделям, центробежным литьем. Пос­ле кокиля отливку для устранения возможного отбела подвергают отжигу.

Высокопрочный чугун обладает жидкотекучестью серого чугуна, что позволяет получать отливки с ми­нимальной толщиной стенки 3. 5 мм. Но усадка высоко­прочного чугуна более значительна (до 1,7%), поэтому отливки имеют, как правило, усадочные дефекты. В свя­зи с этим осуществляют направленную кристаллизацию металла отливок путем создания прибылей и холодиль­ников.

Высокопрочный чугун выплавляется в вагранках, ду­говых печах, а также в индукционных печах.

Отливки из высокопрочного чугуна получают различ­ными способами.

Ковкий чугун является продуктом отжига отли­вок из белого чугуна. Белый чугун обладает значитель­но худшими литейными свойствами, чем серый чугун. Это приводит к повышенным температурам заливки, осо­бенно при получении тонкостенных отливок, и возникно­вению усадочных раковин, пористости и трещин.

Белый чугун плавят дуплекс-процессом: сначала в ва­гранке, а затем переливают в дуговую или индукционную печь, где осуществляются нагрев до нужной температуры и доводка расплава до заданного химического состава.

Отливки получают в песчаных формах, а также в обо­лочковых формах и кокилях; толщина стенок этих от­ливок 5. 50 мм. Затем их помещают в герметичные сталь­ные контейнеры и подвергают длительному отжигу на ковкий чугун.

Источник

Обозначение углеродистых качественных конструкционных сталей

Качественная конструкционная сталь – сталь с заметно меньшим содержанием серы, фосфора и других вредных примесей. Обозначается согласно ГОСТ 1050-88.

Сталь маркируют двузначными числами, которые обозначают содержание углерода в сотых долях процента, и поставляют с гарантированными показателями химического состава и механических свойств. По степени раскисления сталь подразделяют на кипящую (кп), полуспокойную (пс), спокойную (без указания индекса). Буква Г в марках сталей указывает на повышенное содержание марганца (до 1%).

Примеры обозначения и расшифровки

1. Сталь 05кп –сталь конструкционная низкоуглеродистая, качественная, содержащая углерода 0,05%, кипящая.

1. Сталь 25 – сталь конструкционная низкоуглеродистая, качественная содержащая углерода 0,25%, спокойная.
2. Сталь 60Г – сталь конструкционная среднеуглеродистая, качественная, содержащая углерода 0,6%, арганца 1%, спокойная.

Автоматные стали

Обозначение автоматных сталей

По ГОСТ 1414-75 эти стали маркируют буквой А и цифрами, показывающими среднее содержание углерода в сотых долях процента. Применяют следующие марки автоматной стали: А12,А20, АЗО, А40Г.

Из стали А12 готовят неответственные детали, из стали других марок — более ответственные детали, работающие при значительных напряжениях и повышенных давлениях. Сортамент автоматной стали предусматривает изготовление сортового проката в виде прутков круглого, квадратного и шестигранного сечений. Эти стали не применяют для изготовления сварных конструкций.

Примеры обозначения и расшифровка

АС12ХН – сталь автоматная легированная, низкоуглеродистая, содержащая 0,12 % углерода, 1% хрома и никеля.

Котельные стали.

Стали листовые для котлов и сосудов, работающих под давлением, применяют для изготовления паровых котлов, судовых топок,

камер горения газовых турбин и других деталей. Они должны работать при переменных давлениях и температуре до 450″С. Кроме того, котельная сталь должна хорошо свариваться. Для получения таких свойств в углеродистую сталь вводят технологическую добавку (титан) и дополнительно раскисляют ее алюминием. Выпускают следующие марки углеродистой котельной стали 12К, 15К, 16К, 18K.20K.22Kc содержанием в них углерода от 0,08 до 0,28%.

Эти стали поставляют в виде листов с толщиной до 200 мм и поковок в состоянии после нормализации и отпуска.

Инструментальные углеродистые стали.

Обозначение инструментальных углеродистых сталей

Инструментальный углеродистые стали, маркируют в соответствии с ГОСТ1435-90.

Инструментальные углеродистые стали выпускают следующих марок:

У7.У8ГА.У8Г, У9, У 10, У 11, У 12 и У 13. Цифры указывают на содержание углерода в десятых долях процента. Буква Г после цифры означает, что сталь имеет повышенное содержание марганца. Марка инструментальной углеродистой стали высокого качества имеет букву А.

Примеры обозначения и расшифровки

1. У12 – сталь инструментальная, высокоуглеродистая, содержащая 1,2% углерода, качественная.

1. У8ГА – сталь инструментальная, высокоуглеродистая, содержащая 0,8% углерода, 1% марганца, высококачественная.

1. 3. У9А – сталь инструментальная, высокоуглеродистая, содержащая 0,9% углерода, высококачественная.

Легированные стали.

Легированной называют сталь со специально введенным одним или более легирующим элементом.

Обозначение легированных сталей

Легированные стали маркируются комбинацией цифр и заглавных букв алфавита. В обозначении нет слова «сталь» или символа «Ст». Например, 40Х, 38ХМ10А, 20Х13. Первые две цифры обозначают содержание углерода в сотых долях процента. Следующие буквы являются сокращенным обозначением элемента. Цифры, стоящие после букв, обозначают содержание этого элемента в целых процентах. Если за буквой не стоит цифра, значит содержание этого элемента до 1%.

Таблица 4. – Обозначение элементов марка.

Ю-АI Алюминий	C-Si Кремний	A-N Азот
Р-В Бор	Г- Mn Марганец	Д –Cu Медь
Ф-V Ванадий	М-Мо Молибден	Е-Se Селен
В-W Вольфрам	Н-Ni Никель	Ц-Zr Цирконий
Ж-Fe Железо	T-Ti Титан	Б-Nb Ниобий
К- Co Кобальт	Та – Тантал	Х- хром

Для изготовления измерительных инструментов применяют X, ХВГ.

Стали для штампов: 9Х, Х12М, 3Х2Н8Ф.

Стали для ударного инструмента: 4ХС, 5ХВ2С.

Обозначение быстрорежущих сталей

Все быстрорежущие стали являются высоколегированными. Это стали для оснащения рабочей части резцов, фрез, сверл и т.д.

Маркировка быстрорежущих сталей всегда начинается с буквы Р и числа, показывающего содержание вольфрама в процентах. Наиболее распространенными марками являются Р9, Р18, Р12.

Что представляет собой серый чугун?

Соответствующий тип чугуна относится к самым распространенным в сфере машиностроения. Данный металл характеризуется наличием в шлифе графита пластинчатой формы. Его содержание в сером чугуне может быть разным. Чем оно больше, тем более темным становится металл на изломе, а также тем мягче чугун. Отливки из рассматриваемого типа металла могут выпускаться любой толщины.

Основные особенности серого чугуна:

1. минимальное относительное удлинение — как правило, не превышающее 0,5 %;
2. невысокая ударная вязкость;
3. низкая пластичность.

В сером чугуне имеется небольшой процент связанного углерода — не более 0,5 %. Оставшаяся часть углерода представлена в виде графита — то есть в свободном состоянии. Серый чугун может выпускаться на перлитной, ферритной, а также смешанной — феррито-перлитной — основе. В рассматриваемом металле, как правило, присутствует значительный процент кремния.

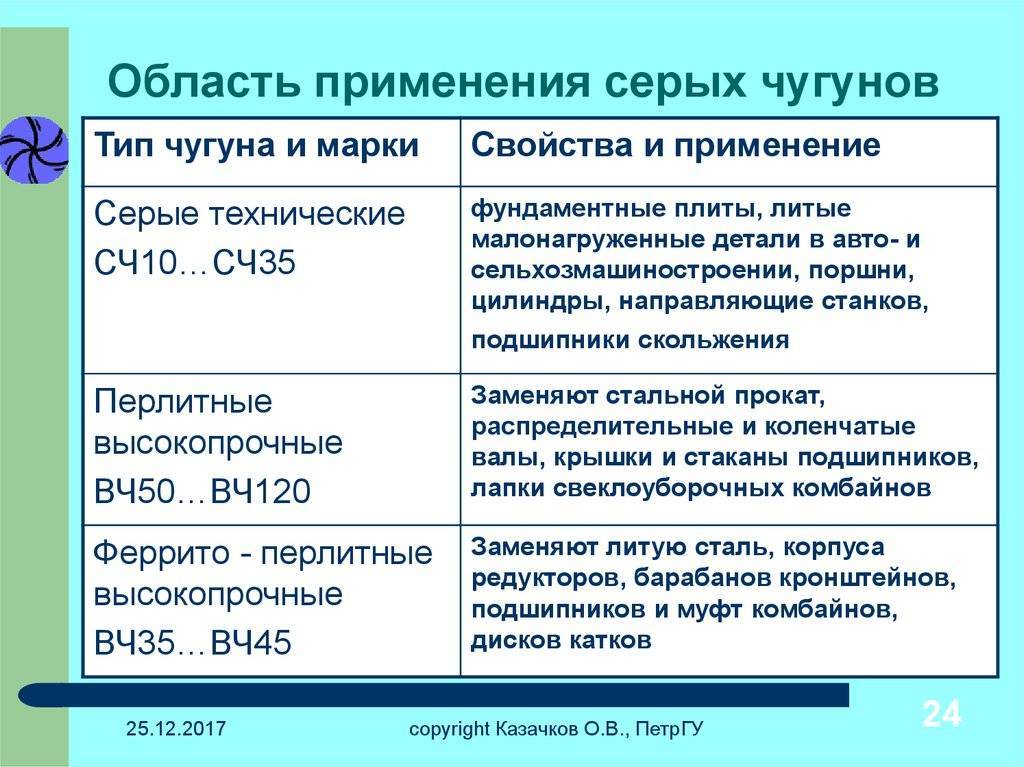

Серый чугун достаточно легко поддается обработке посредством режущих инструментов. Данный металл используется при отливе изделий, которые оптимальны с точки зрения сопротивления сжатию. Например, различных опорных элементов, батарей, водопроводных труб. Распространено применение серого чугуна и в машиностроении — чаще всего при изготовлении деталей, для которых не характерны ударные нагрузки. Например, корпусов для станков.

Достоинства и недостатки

На бытовом уровне главные преимущества чугунных сплавов: нетоксичность, биосовместимость, гигиеничность, термостойкость. Благодаря этому чугунки, другая посуда не разрушается кислотно-щелочными составами (например, при варке борща), легко моется, долго остается теплой.

Для промышленников на первом плане другие достоинства:

• Простой, экономичный способ получения.
• Прочность, сохранение потребительских характеристик продукции десятилетиями.
• Возможность изготовления широкого ассортимента.

Плюс доступные цены на всю продукцию – от чушек до сковородок или декоративной скамьи.

Чугунная сковорода

Недостатки материала:

• Хрупкость.
• Трудность сваривания.
• Беззащитность перед коррозией.
• Тяжеловесность изделий.

Часто для транспортировки, сборки, обслуживания продукции требуются особые условия.

При сварке, например, заранее прогревают детали, подбирают материал, режим. То есть используют газовые установки, покрытые либо угольные электроды, проволоку из порошка.

Химический состав серого чугуна

Оптимальное значение по содержанию углерода в сером чугуне составляет 2,4-3,7%. Если концентрация будет более низкой — углерод полностью растворится в железе, более высокая концентрация приведет к потере твердости и упругости.

Содержание кремния может варьироваться от 1,2 до 2,5%. Кремний является участником процесса графитизации, при этом повышается твердость металла и снижается его вязкость. Влияние этих элементов должно рассматриваться в совокупности, с учетом их суммарной концентрации.

Сера вступает в реакцию с железом и образовывет сульфид FeS, снижающий прочность и пластичность сплава. Содержание серы может быть не более 0,12-0,15%.

Для смягчения влияния серы используется марганец, который способствует образованию свободных карбидов железа. Количество добавляемого марганца зависит от содержания серы, и может составлять от 0,5 до 1.1%.

Доля фосфора не превышает 0,2-0,3%. Фософор образует включения фосфидной эвтектики, которая увеличивает твердость и износоустойчивость.

Также, в зависимости от марки чугуна, в его составе могут быть следующие элементы:

• хром – увеличивает карбидообразование, при этом повышается твердость и прочность чугуна;
• олово — способствует равномерному распределению твердости по разным сечениям;
• никель и молибдена – повышают сопротивляемость коррозийным процессам и улучшают обрабатываемость;
• медь — ускоряет графитизацию, увеличивает упругость и стойкость к коррозии, улучшает обрабатываемость;
• сурьма – (содержание до 0,08%) влияет на процесс кристаллизации.

Как химические элементы влияют на свойства серого чугуна:

1. Углерод (C) — приводит к понижению прочности, повышению пластичности, улучшению литейных свойств, а также в наибольшей степени способствует графитизации чугуна.

1. Кремний (Si) — приводит к укрупнению включений графита, повышению механических свойств, улучшению литейных свойств, способствует графитизации. Если содержание кремния больше 3% снижает пластичность.

1. Марганец (Mn) — удаляет серу и раскисляет чугун; приводит к торможению процесса графитизации, повышению склонности к отбелу, дисперсности перлита, механических свойств (содержание марганца 0,7-1,3%, дальнейшее увеличение доли имеет обратное действие), увеличивает усадку.

1. Сера (S) — является вредной примесью. Сера образует с железом легкоплавкую эвтектику (температура плавления 985°C). При размещении на границах кристаллов, она снижает механические свойства чугуна, его жидкотекучесть, повышает усадку, придает чугуну «красноломкость» (образование трещин при высоких температурах).

1. Фосфор (P) — является вредной примесью, способствует повышению жидкотекучести и хрупкости (содержание фосфора в машиностроительных отливках не должно превышать 0,2%).

1. Никель (Ni) — является легирующим элементом, выравнивающим механические свойства отливок со стенками разной толщины, приводит к повышению твердости, коррозионной стойкости и обрабатываемости резанием.

1. Медь (Cu) — способствует графитизации, увеличению жидкотекучести, повышению прочности и твердости.

1. Хром (Cr)  — тормозит процесс графитизации, приводит к измельчению графита, повышению дисперсности перлита, прочности, твердости, понижению пластичности и литейных свойств.

1. Титан (Ti)  — способствует графитизации (при содержании до 0,05%), при большем содержании тормозит этот процесс, повышает механические свойства.

1. Магний (Mg) — способствует графитизации (при содержании до 0,01%), при большем содержании увеличивает отбел, является сильным десульфуратором.

1. Молибден (Mo) — является легирующим элементом, который замедляет графитизацию, способствует карбидообразованию, повышению твердости (без ухудшения обрабатываемости) и сопротивлению износу.

Рекомендуемый химический состав серого чугуна для отливок согласно ГОСТ 1412-85, приведен в табл. 1.

Таблица 1: Химический состав серого чугуна по ГОСТ 1412-85

Марка	Массовая доля элементов, %
Основные компоненты	Примеси, не более
C	Si	Mn	P	S
СЧ10	3,5-3,7	2,2-2,6	0,5-0,8	0,3	0,15
СЧ15	3,5-3,7	2,0-2,4	0,5-0,8	0,2	0,15
СЧ20	3,3-3,5	1,4-2,4	0,7-1,0	0,2	0,15
СЧ25	3,2-3,4	1,4-2,2	0,7-1,0	0,2	0,15
СЧ30	3,0-3,2	1,3-1,9	0,7-1,0	0,2	0,12
СЧ35	2,9-3,0	1,2-1,5	0,7-1,1	0,2	0,12

Что может нарушить исправную работу плиты?

Принципиальное требование к посуде для индукционного оборудования — ровное дно, отсутствие царапин и сколов. Поэтому, используя эмалированную кастрюлю, нужно внимательно осматривать емкость перед нагреванием.

Большинство моделей плит имеют функцию «интенсивный нагрев». Ее частое использование может нарушить слой из эмали и повредить варочную поверхность.

Внимательно следует отнестись и к использованию адаптера для посуды. Если качество панели вызывает сомнения, то лучше отказаться от покупки.

Если вы мечтает приобрести варочную индукционную панель, — не верьте мифам о ней. Покупка специальной посуды или адаптеров для старых комплектов — разовое вложение. Быстрота нагрева, безопасность при приготовлении блюд, экономия электроэнергии — такие преимущества дает только индукционная плита.

Где используется чугун

Чугун применяется в двух качествах: базовый компонент при выплавке стали либо материал промышленной продукции.

Чугунная печь — буржуйка

Главная сфера применения сплава – машиностроение.

Технология, номенклатура продукции определяются видом чугуна.

Чугунная лестница

Белый чугун

Углерод-цементит, формируется благодаря мгновенному охлаждению. Опознается по беловатому цвету излома, твердости, хрупкости. Сплав непригоден к механической обработке резанием. Идет на цельное износостойкое литье (прокатные валки, детали мельничных, дробильных механизмов) и как исходник ковких видов чугуна.

Микроструктура белого чугуна при 100-кратном увеличении

Серый

Основа структуры – слоистый графит, придающий сероватость. Поддается механической обработке, однако прочность, пластичность невысоки.

Достоинства: хорошие антифрикционные, демпфирующие свойства, мини-чувствительность к аккумуляторам напряжения, текучесть, минимум дефектов при усадке.

Используется как материал отливок сложной конфигурации с толщиной стенок до 5 см.

Из него делают прокатные станы, маховики, колонны, станины, канализационно-водопроводный ассортимент (люки, трубы, фурнитура).

Чугунная крышка канализационного люка

Ковкий

Результат термообработки белого чугуна с хлопьевидным графитом. Такая структура обеспечивает прочность, пластичность, хорошую обрабатываемость отливок, отсутствие внутреннего напряжения.

Благодаря этому сплав нашел применение как материал деталей и элементов, функционирующих в условиях ударов и вибрации: постамент под массивное оборудование, опоры автострад, железнодорожных мостов, коленвалы дизельных двигателей.

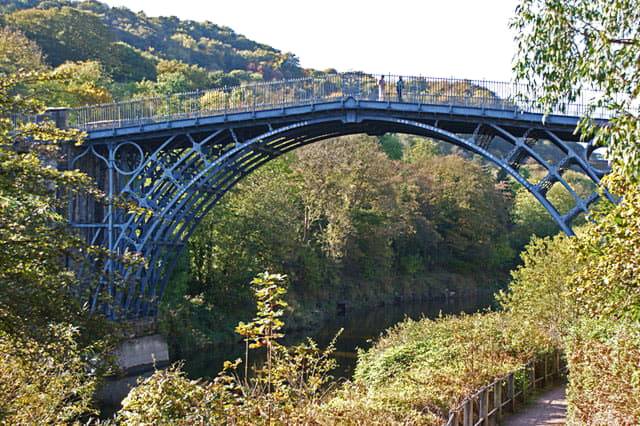

Мост через Северн — первый в мире чугунный мост

Специальные

Сплавы с дополнительными характеристиками, полученными легированием, отжигом и охлаждением по специальной технологии.

Подразделяются на:

• ферросплавы;
• коррозие-, износо-, жаростойкие;
• антифрикционные;
• с электромагнитными свойствами;
• декоративные.

Состав сплавов, технология регламентируются стандартами.

Высокопрочные марки становятся механизмом турбин, коленвалов, тракторных, автомобильных двигателей, шестерней, прокатных валков.

Антифрикционные марки идут на подшипники, втулки топливных насосов, клапаны, кольца поршней автомобилей.

Из декоративных выковывают ограды, колонны, фонтаны, мелкую пластику.

Чугунный забор

Передельный

Полуфабрикат, исходник для передела в сталь либо создания отливок. Процент фосфорного, кремниевого, серного, марганцевого компонента в сплаве регламентируется отраслевым стандартом.

В зависимости от назначения и процента кремния различают передельный чугун для сталеплавильного, литейного производства, фосфористый, высокопрочный.

Последний вид сплава содержит в составе шарики графита и магний. Идет на изготовление деталей, работающих при экстремальных нагрузках (механических и термических), в агрессивных средах.
