САПР: структура, классификация, возможности, применение

Обслуживающие компоненты

Компоненты, являются частью общей структуры и составляющими подсистем, выполняя собственные задачи в их функциональности. Они замыкают иерархическую цепочку и не делятся на элементы, оставаясь однородными, при этом полностью автономными и независимыми от других структурных составляющих. Компоненты во многом похожи на приложения и расширения, их так же можно устанавливать самостоятельно. Они разнообразны по назначению, но объединяются в группы по конкретному типу, образуя расширенные средства обеспечения и обслуживания САПР:

технические – совокупность компонентов, связанных в технической сфере (средства связи, сетевые, периферийные, измерительные устройства и приборы);
математические – компоненты, объединенные математическими методами, представленные также моделями и алгоритмами для выполнения задач в проектировании;
программные – прикладные, с пакетами программ, решающих задачи внутри отдельных этапов и общесистемные, обеспечивающие их полноценное функционирование;
информационные – содержащие базу данных и архив с описанием стандартных процедур и решений, сведений о комплектациях, моделях и нормах;
лингвистические – языковая база, включающая терминологию и представляющая информацию об объектах, находящихся в проектировании и предоставляемых для этого средствах;
методические – содержат теорию процессов, методику для анализа и системного синтеза, с описанием функциональной технологии и методики выбора приемов;
организационные – состоят из системной документации, содержащей расписания для штата, инструкции для должностных лиц, определенные правила, приказы и положения.

Разработка САПР

Проектирование автоматизированных систем обработки информации, управления, программирования и реализации иных функций, направленных на повышение эффективности разработки проектов в тех или иных отраслях, — процесс, который характеризуется высоким уровнем сложности и требует от его участников осуществления вложения значительных ресурсов — трудовых, финансовых. Эксперты выделяют несколько основных принципов, в соответствии с которыми может вестись разработка САПР. В числе таковых:

– унификация;

– комплексность;

– открытость;

– интерактивность.

Рассмотрим их подробнее.

ZWCAD – лучший аналог Автокада

Компания ZWSOFT разработала программное обеспечение, которое обещает быть самым популярным на рынке систем автоматизированного проектирования. Продукт имеет следующие достоинства:

Привычный интерфейс и удобное меню с грамотным переводом на русский язык сделает работу в ЗВКАДе удобной.
Базовая комплектация имеет стандартный набор инструментов, необходимый для продуктивной деятельности инженера. Для узких специальностей компанией представлен ряд дополнительных модулей с расширенным функционалом.
Полная совместимость с другими ПО, в том числе, с Автокадом. Популярные форматы сохранения чертежей и, как правило, отсутствие проблем с результатами разработок в других софтах.
Поддержка как двумерных, так и трехмерных моделей.
Низкая цена и возможность покупки пакета лицензий для локального пользования.
Возможность протестировать демо-версию САПРа.
Консультация специалистов при покупке программы.

ZWCAD подойдет для работ разного уровня сложности как специалистами, так и новичками, студентами.

Выбор хорошей системы автоматического проектирования зависит от личных пожеланий инженера. Эта программа, с которой он будет проводить каждый свой рабочий день. Поэтому необходимо внимательно разобраться с возможностями, которые предлагает платформа.

Что собой представляет САПР

Используя техническую терминологию САПР – это комплекс автоматизированных систем с функцией проектирования, для реализации информационных технологий (чертежей, схем, сложных диаграмм и пр.). Ядро комплекса, представляет собой своеобразное программное обеспечение, заключающееся в разветвленной организационно-технической системе, автоматизирующей процессы проектных решений. Возможности ее, однако, ограничены, без использования всех средств для решения поставленных задач. А это – совокупность обслуживающего персонала, технических наработок проекта, и самой программы (запущенного процесса), для обработки и преобразования полученных данных в полноценный проектный план.

Сложности с расшифровкой аббревиатуры

Для лучшего понимания, что такое на самом деле САПР, в чем состоит назначение и каковы рабочие функции, следует сначала разобраться в толковании сокращенного названия. Может показаться странным, но существует несколько вариантов расшифровки, большинство из которых уводят по ложному пути:

Часто, в технической литературе ее называют – программным средством для создания автоматизированного проектирования. По смыслу такое толкование близко к истине, но слишком растянутое в контексте, и одновременно слишком узкое в определении вопроса. Другими словами – это прикладное специализированное ПО, а единственная роль его, заключается в проектной деятельности, осуществляющейся при помощи автоматизированных процессов. Это слишком сложное для понимания и не совсем верное определение, учитывая, что САПР это не обычная программа, а комплекс средств.
В других источниках расшифровка представляет его системой автоматического проектирования. Коротко, емко, но в корне неверно, с допущением грубейшей ошибки в толковании. Здесь путаются главные понятия, в словосочетании «автоматического», то есть, самостоятельного системного процесса, без всякого подключения человеческого фактора. В общей системе САПР за определенную часть ее работы отвечает именно персонал, без него она не может обойтись, что подчеркнуто понятием «автоматизированный». А автоматическими, является лишь отдельные операции в работе, ложащиеся непосредственно на систему.
Дословная расшифровка – система автоматизации проектных работ или система автоматизированного проектирования. Это наиболее правильное и точное определение, полностью соответствующее и аббревиатуре и смыслу в нее заложенному. Но оно считается излишне тяжеловесным, а потому, редко используется даже в технической литературе, разве только, в виде дословного толкования.
Для определения и расшифровки чаще всего используется словосочетание – система автоматического проектирования. Это не совсем соответствует аббревиатуре, но полностью отражает ее смысл и легко в употреблении, поэтому применимо и в технической, и в прикладной литературе. Используется такое толкование и в ГОСТ.
В англоязычном варианте, CAD — computer-aided design, имеет тот же смысл что и в русскоязычном, но в дословном переводе несколько отличается. Английский вариант подчеркивает применение компьютерных технологий, участвующих в процессе проектирования. Нельзя сказать что это неверно, все так, но тут как и с точным переводом на русском языке – излишняя словоформа, и без того понятно, что без этого не обойтись.

Краткий экскурс в историю

Самое интересное в том, что разработка САПР началась еще в 1945 г., задолго до наступления компьютерной эры, а разные этапы ее создания велись на протяжении 70-ти лет. Как в большинстве подобных случаев, это был исключительно военный проект научно-исследовательских организаций ВПК США. Целью было создание системы аппаратно-программного комплекса, способного в автоматизированном режиме управлять средствами противовоздушной обороны. Первый из таких комплексов поступил на вооружение уже в 1947 г., но как опытный образец, а работы продолжались и дальше.

Поначалу это были примитивные электронные радиотехнические средства, какими они оставались до конца 60-х гг. Примерно к этому времени к созданию собственного проекта приступили и в СССР, первые советские образцы тоже не впечатляли техническими возможностями, и постоянно совершенствовались. Первый прототип по-настоящему автоматизированной графической системы увидел свет в 1963 г., это был знаменитый Sketchpad – детище профессора Сазерленда. А первый полноценный САПР выпустила компания «Autodesk» в 1982 г. представившая свой продукт – AutoCAD, ставший «дедушкой» всех современных систем автоматизированного проектирования.

NanoCAD

Распространенный продукт российской компании NanoSoft. Большим плюсом является его родина, в связи с ней, Нанокад ориентирован на правила ГОСТа. Интерфейс остается полной имитацией работы в брендовом модуляторе. Соотносится с другими системами автоматического проектирования и легко импортируется за счет поддержания различных форматов. Имеет возможность доступа в библиотеку заготовленных схем и поддерживает обмен данными с системой NormaCS.

Из минусов выделяют нестабильную работу и частые сбои, долгую загрузку софта. И трудности при редактировании геометрии – затруднена работа со сплайнами и штриховками.

Примеры программ системы автоматизированного проектирования

Профессия современного разработчика требует серьезного обучения. Преподают САПР в профильных ВУЗах. Однако базовое образование не является гарантией успеха. Сектор активно развивается. Регулярно появляются новые продукты на рынке, требующие изучения и навыков работы. Становится нормой прохождение курсов повышения квалификации для инженера. Разработчики ПО идут на встречу пользователям их продуктов. Платные программы включают в себя важную опцию — возможность пользоваться поддержкой и обучаться приемам работы.

Для того, чтобы узнать все графические возможности ПО необходимо время. Многие разработчики предлагают воспользоваться бонусом для обучающихся. Так лидер рынка компания Autodesk дает лицензию для студентов на три года при пользовании 3ds Max. По функционалу программа конструирования почти такая же, как дорогостоящая профессиональная версия. Стоимость базового пакета Autodesk 3ds Max на текущий период времени составляет более 60 000 рублей для одного пользователя. Сумма большая даже для действующего инженера. Обычно такую продукцию закупает предприятие.

Потребности в 3d моделировании испытывают не только крупные предприятия. Сегодня востребовано трехмерное проектирование у индивидуальных предпринимателей и просто любителей. Для осуществление задуманных идей им нет необходимости приобретать продукцию с набором функций, необходимых в высокотехнологичных отраслях. Можно найти программы для проектирования за более умеренные деньги, либо воспользоваться бесплатными версиями с ограниченными возможностями.

Проектировщикам, работающим в системе САПР хорошо известен пакет AutoCAD. Уже много лет он пользуется заслуженным уважением за возможность реализовывать идеи достаточно простыми, интуитивно понятными инструментами. Поддерживается возможность работать как в двухмерном, так и в трехмерном пространстве. Сохраняются проекты в стандартной форме САПР. Стоимость продукта позволяет приобретать его средним и малым компаниям. В качестве опробования производитель дает возможность 30 дней пользоваться программой бесплатно. За это время специалист с базовым образованием научится пользоваться основными функциями и решить, стоит ли ее покупать или нет.

К профессиональным продуктам относят и Pro/ENGINEER от американского разработчика Parametric Technology Corp. Оригинальный движок программы отличается высокой производительностью и качеством. Есть возможность вывести проект в фотореалистичном изображении в хорошем разрешении. Известен специалистам в области инноваций французский бренд CATIA. Продукт полностью интегрирован с системами CAD/CAM/CAE и может использоваться в различных областях производственной деятельности, от машиностроения до строительства.

Активно продвигается на рынке отечественная разработка компании «Аскон» программа трехмерного проектирования «Компас». Классический вариант опций для создания CAD проектов. Интерфейс, описание, помощь на русском языке, что становится причиной растущей популярности. Поддерживается функция создания текстовых и графических документов по стандарту ЕСКД. Программа проста в обучении и пользовании.

Нельзя не упомянуть ПО SolidWorks. Программа адаптирована для широкого использования на средних по мощности компьютерах. Не самый богатый функционал, но имеющихся возможностей вполне хватает для реализации достаточно сложных проектов. Программой пользуются и крупные предприятия. Производитель предлагает линейку продуктов разного назначения для решения всех задач в системах CAD, CAM, CAE. Ядром графического проектирования является собственная разработка Parasolid, которая имеет как плюсы, так и минусы.

Fusion 360

САПР Fusion 360 ориентирована на решение широкого круга задач, начиная от простого моделирования и заканчивая проведением сложных расчетов. Разработчик системы – компания Autodesk.

Особенности Fusion 360:

Продвинутый интерфейс пользователя
Сочетание разных методов моделирования
Продвинутые инструменты работы со сборками
Возможность работы в онлайн и оффлайн режимах (при наличии и отсутствии постоянного подключения к сети Интернет)
Доступная стоимость приобретения и содержания
Расчеты, оптимизация, визуализация моделей
Встроенная CAM-система
Возможности прямого вывода моделей на 3D-печать.

Состав и структура

Совокупность КСАП различных подсистем формируют КСАП всей САПР в целом.

Подсистемы

Примерами проектирующих подсистем могут служить подсистемы геометрического трехмерного моделирования механических объектов, схемотехнического анализа, трассировки соединений в печатных платах.

Типичными обслуживающими подсистемами являются:

Компоненты и обеспечение

Каждая подсистема, в свою очередь состоит из компонентов, обеспечивающих функционирование подсистемы.

Компонент выполняет определенную функцию в подсистеме и представляет собой наименьший (неделимый) самостоятельно разрабатываемый или покупной элемент САПР (программа, файл модели транзистора, графический дисплей, инструкция и т. п.).

Совокупность однотипных компонентов образует средство обеспечения САПР. Выделяют следующие виды обеспечения САПР:

В САПР как проектируемой системе выделяют также эргономическое и правовое обеспечения.

Классификация

По ГОСТ

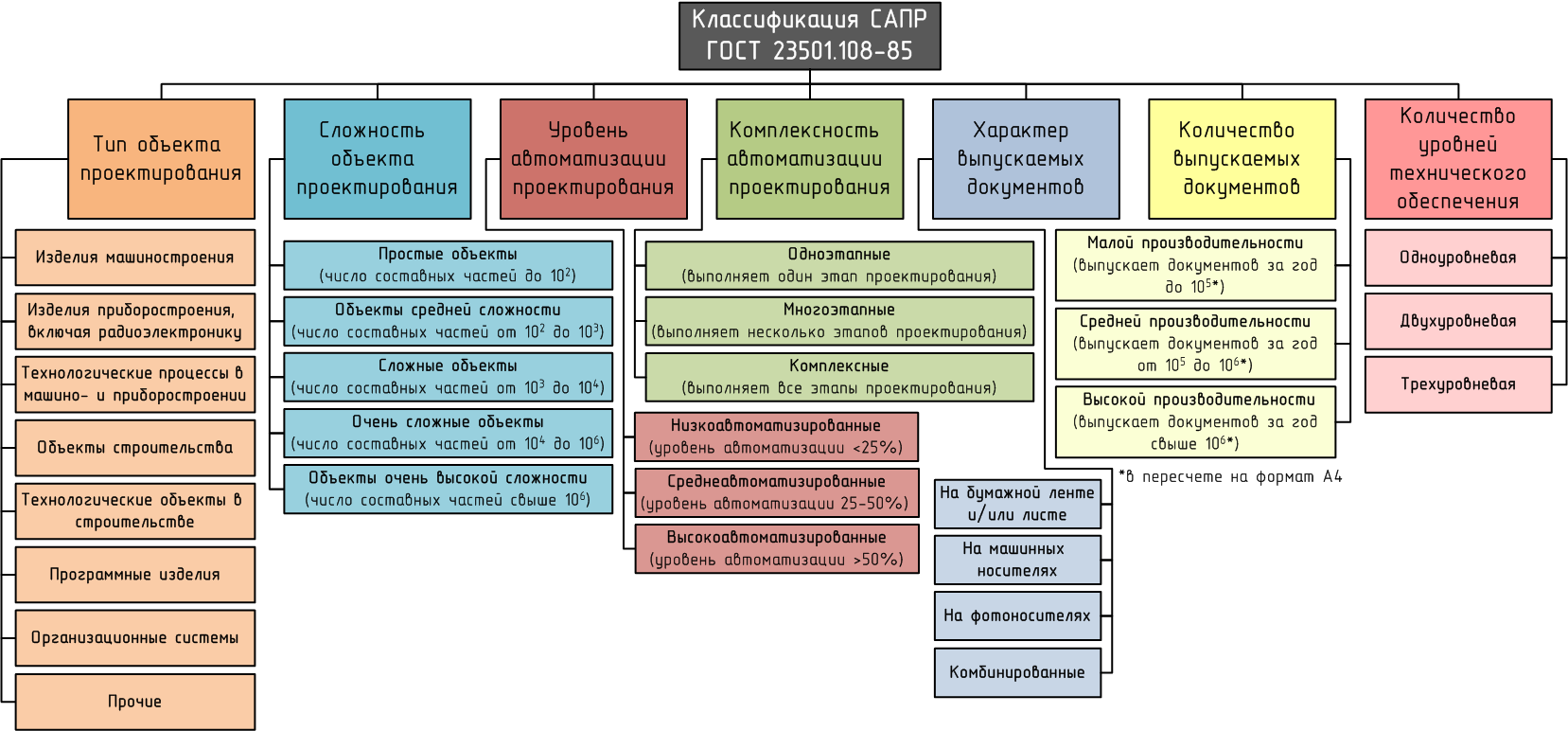

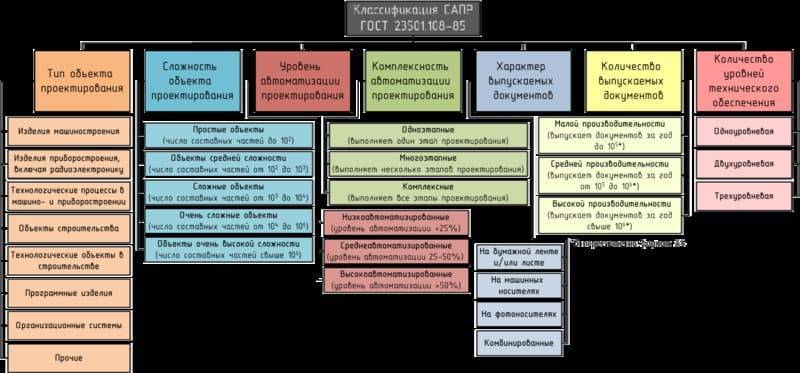

ГОСТ 23501.108-85 устанавливает следующие признаки классификации САПР:

тип/разновидность и сложность объекта проектирования
уровень и комплексность автоматизации проектирования
характер и количество выпускаемых документов
количество уровней в структуре технического обеспечения

Классификация с использованием английских терминов

В области классификации САПР используется ряд устоявшихся англоязычных терминов, применяемых для классификации программных приложений и средств автоматизации САПР по отраслевому и целевому назначению.

По отраслевому назначению

MCAD (англ. mechanical computer-aided design) — автоматизированное проектирование механических устройств. Это машиностроительные САПР, применяются в автомобилестроении, судостроении, авиакосмической промышленности, производстве товаров народного потребления, включают в себя разработку деталей и сборок (механизмов) с использованием параметрического проектирования на основе конструктивных элементов, технологий поверхностного и объемного моделирования (SolidWorks, Autodesk Inventor, КОМПАС, CATIA, T-FLEX CAD);
EDA (англ. electronic design automation) или ECAD (англ. electronic computer-aided design) — САПР электронных устройств, радиоэлектронных средств, интегральных схем, печатных плат и т. п., (Altium Designer, OrCAD);
AEC CAD (англ. architecture, engineering and construction computer-aided design) или CAAD (англ. computer-aided architectural design) — САПР в области архитектуры и строительства. Используются для проектирования зданий, промышленных объектов, дорог, мостов и проч. (Autodesk Architectural Desktop, AutoCAD Revit Architecture Suite, Bentley MicroStation, Bentley AECOsim Building Designer, Piranesi, ArchiCAD, Renga).

По целевому назначению

По целевому назначению различают САПР или подсистемы САПР, которые обеспечивают различные аспекты проектирования.

CAD (англ. computer-aided design/drafting) — средства автоматизированного проектирования, в контексте указанной классификации термин обозначает средства САПР, предназначенные для автоматизации двумерного и/или трехмерного геометрического проектирования, создания конструкторской и/или технологической документации, и САПР общего назначения.
- CADD (англ. computer-aided design and drafting) — проектирование и создание чертежей.
- CAGD (англ. computer-aided geometric design) — геометрическое моделирование.
CAE
CAA (англ. computer-aided analysis) — подкласс средств CAE, используемых для компьютерного анализа.

(англ. computer-aided engineering) — средства автоматизации инженерных расчётов, анализа и симуляции физических процессов, осуществляют динамическое моделирование, проверку и оптимизацию изделий.
CAM (англ. computer-aided manufacturing) — средства технологической подготовки производства изделий, обеспечивают автоматизацию программирования и управления оборудования с ЧПУ или ГАПС (Гибких автоматизированных производственных систем). Русским аналогом термина является АСТПП — автоматизированная система технологической подготовки производства.
CAPP (англ. computer-aided process planning) — средства автоматизации планирования технологических процессов, применяемые на стыке систем CAD и CAM.

Многие системы автоматизированного проектирования совмещают в себе решение задач, относящихся к различным аспектам проектирования CAD/CAM, CAD/CAE, CAD/CAE/CAM. Такие системы называют комплексными, или интегрированными.

С помощью CAD-средств создаётся геометрическая модель изделия, которая используется в качестве входных данных в системах CAM и на основе которой в системах CAE формируется требуемая для инженерного анализа модель исследуемого процесса.

Autodesk Inventor

Профессиональный комплекс для трехмерного проектирования промышленных изделий и выпуска документации. Разработчик – компания Autodesk.

Среди особенностей Inventor стоит отметить:

Продвинутые инструменты трехмерного моделирования, включая работу со свободными формами и технологию прямого редактирования
Поддержку прямого импорта геометрии из других САПР с сохранением ассоциативной связи (технология AnyCAD)
Тесную интеграцию с программами Autodesk — AutoCAD, 3ds Max, Alias, Revit, Navisworks и другими, что позволяет использовать Inventor для решения задач в разных областях, включая дизайн, архитектурно-строительное проектирование и пр.
Поддержку отечественных стандартов при проведении расчетов, моделировании и оформлении документации
Обширные библиотеки стандартных и часто используемых элементов
Обилие мастеров проектирования типовых узлов и конструкций (болтовые соединения, зубчатые и ременные передачи, проектирование валов и колес и многое другое)
Широкие возможности параметризации деталей и сборок, в том числе управление составом изделия
Встроенную среду создания правил проектирования iLogic.

Для эффективного управления процессом разработки изделий, управления инженерными данными и организации коллективной работы над проектами, Autodesk Inventor может быть интегрирован с PLM-системой Autodesk Vault и схожими системами других разработчиков.

Состав и структура

Система автоматизированного проектирования – это несколько самодостаточных программ с уникальным функционалом, которые интегрированы друг с другом для комплексной проектной работы. САПР построена на информационных технологиях, возможностях искусственного интеллекта (математическое программирование, дискретная, вычислительная математика, статистика, анализ, CASE-технологии и т.п.), размещается на базе любого компьютерного парка, работает через телекоммуникационные, вычислительные сети.

Компоненты САПР

Проектная – пакет инструментов для составления инженерно-проектной документации и 3D-визуализаций (CAD);
Обслуживающая (оболочка, формирующая системную среду) – пакет обеспечения для организации взаимодействия, интеграции, управления проектного комплекса другими программами:
- проектными работами DesPM;
- инженерной информацией PDM;
- диалоговой подсистемой ДП;
- инструментальной подсистемой ИП;
- базой данных СУБД;
- подсистемой интерактивной машинизированной графики ПИМГ.

«Модульность» позволяет системе автоматизированного проектирования самостоятельно создавать, систематизировать, анализировать инженерную информацию, применять ее в проектной работе, передавать в производственный комплекс. Задача проектировщиков – выбрать для «конструирования» персонального аппаратно-программного комплекса оптимальное обеспечение:

техническое (ТО) – компьютерная техника, периферия, сетевые подключения, системы обработки-вывода данных;
программные (ПО) – требуемые компьютерные программы;
методические (МетО) – разнообразные цифровые технологии проектирования;
информационное (ИО) – базы данных и системы управления базами;
математическое (МО) – математические методы, алгоритмы и модели вычислений;
лингвистическое (ЛО) – выбор компьютерных языков информационной коммуникации и проектирования;
организационное (ОО) – штатные расписания, рабочая и служебная документация компании.

Инженеры могут выбирать набор подсистем, инструментов с учетом решаемых задач, области проектирования, автоматизации проектных операций, имеющихся ресурсов и заданного режима работы САПР.

Autodesk Inventor

Среди особенностей Inventor стоит отметить:

Продвинутые инструменты трехмерного моделирования, включая работу со свободными формами и технологию прямого редактирования
Поддержку прямого импорта геометрии из других САПР с сохранением ассоциативной связи (технология AnyCAD)
Тесную интеграцию с программами Autodesk — AutoCAD, 3ds Max, Alias, Revit, Navisworks и другими, что позволяет использовать Inventor для решения задач в разных областях, включая дизайн, архитектурно-строительное проектирование и пр.
Поддержку отечественных стандартов при проведении расчетов, моделировании и оформлении документации
Обширные библиотеки стандартных и часто используемых элементов
Обилие мастеров проектирования типовых узлов и конструкций (болтовые соединения, зубчатые и ременные передачи, проектирование валов и колес и многое другое)
Широкие возможности параметризации деталей и сборок, в том числе управление составом изделия
Встроенную среду создания правил проектирования iLogic.

Характер базовой комплектации

По «внутреннему» содержанию (базовому пакету программного обеспечения) САПР бывают:

типовые – автоматизированные комплексы на основе машинного моделирования и графики;
системы математических вычислений и обработки больших массивов данных – комплексы на основе СУБД;
интегрированные комплексные системы – комплексы на основе нескольких взаимосвязанных автоматизированных подсистем;
прикладные системы – комплексы на основе «открытых» подсистем и языков программирования для локальных инженерных задач.

Выбор базовой комплектации САПР индивидуален и определяется конкретными потребностями проекта и возможностями предлагаемых подсистем.

Возможности и сфере использования

Наиболее очевидной и популярной функцией комплексов САПР считается возможность построения компьютерной 2D- и 3D-модели разрабатываемого изделия. Впрочем, использование САПР не исчерпывается только разработкой и каталогизацией документации проекта, хотя уже данный момент помогает экономить большое количество времени и затрат труда инженера, давая возможность во время работы менять детали чертежей, никак не заботясь о воздействии данных изменений на проект в общем.

Пользователь сегодняшней САПР имеет в собственном распоряжении большой выбор типовых компонентов, избавляющий от надобности неоднократно делать одну и ту же работу и унифицирующий обычные проектные процедуры. Мощный математический аппарат облегчает изыскания инженеров, давая возможность в реальном времени зрительно оценивать контролируемую величину и ее зависимость от изменения проектируемой конструкции

Наиболее важно такая задача вырисовывается в системах с распределенными параметрами, расчет которых очень трудоемок. Для примера можно привести анализ стрессов в узлах механических систем, конструкций строительства, расчет тепла устройств электроники и т.д. Тяжело переоценить возможности САПР в плане компьютерной анимации и симуляции разрабатываемых устройств, разрешающие увидеть их работу до изготовления прототипа и удалить ошибки и недочеты, выполненные во время проектирования

Тяжело переоценить возможности САПР в плане компьютерной анимации и симуляции разрабатываемых устройств, разрешающие увидеть их работу до изготовления прототипа и удалить ошибки и недочеты, выполненные во время проектирования.

Исторически сложилось, что САПР получили большое применение в автомобилестроении, машиностроении и строительстве. Но, на данный момент при их помощи можно автоматизировать фактически каждый процесс, начиная от разрезания и пошива одежды и, завершая разработкой поточной линии крупного завода.
