Ремонт перфоратора своими руками

Замена основных узлов перфоратора

Замену ключевых элементов лучше всего производить до того, как деталь приходит в негодность. Это предохранит инструмент от более тяжёлых повреждений, исправление которых обойдётся дороже и отнимет больше времени. Наиболее часто приходится выполнять замену:

подшипников;
кнопки пуска;
щёток;
патрона.

Как сменить подшипники

Если во время профилактического осмотра на подшипнике заметны потёки смазки, он трещит или хрустит при прокручивании вручную, это значит, что его пора заменить. Демонтаж подшипника производится при помощи специального съёмника, состоящего из винтовой части и приспособления для захвата корпуса гильзы подшипника. Затяжка резьбы создаёт усилие, которое снимает подшипник с вала.

Съёмник приводится в действие вращением резьбовой штанги

Установка нового подшипника на рабочее место производится с набивкой резиновым или деревянным молотком

При установке важно не допустить перекоса оси подшипника относительно оси вала. Смазка на деталь наносится после установки

Как меняется кнопка пуска

Чтобы заменить кнопку пуска, необходимо снять крышку, закрывающую электрооборудование перфоратора. Затем следует отсоединить контакты проводников, подключённых к ней, и вытащить корпус кнопки из посадочного места. На это место установить новую кнопку, подсоединить контакты и собрать всё в обратном порядке.

Кнопка включает мотор и регулирует его обороты

Как вытащить и поменять щётки

Замена угольных щёток коллектора осуществляется электромонтажной отвёрткой. Если открутить крышку, появится доступ к щёткам. Каждая деталь поочерёдно извлекается из гнёзд щёткодержателя. В некоторых моделях различается устройство прижимного механизма, как правило, это спиралевидная пружина, которую надо во время замены снять.

Для извлечения щёток необходимо отогнуть спиральную пружинку

Как произвести ззамену патрона

В большинстве случаев патрон можно отремонтировать. Если износ отдельных деталей превысил допустимые пределы или повреждены резиновый пыльник и пластмассовая юбка, целесообразнее поменять патрон целиком.

Замена патрона перфоратора производится с помощью отвёртки

Процедура замены патрона понятна из описанного выше порядка разборки перфоратора.

Признаки неисправностей оборудования

Метки:

Запах горения от устройства.
Во время работы возникают паузы или короткие замыкания.
Устройство не включается в первый раз или работает с перебоями.
Появление посторонних шумов при работе с устройством. Более того, таких шумов раньше не было.

Любой из вышеперечисленных симптомов не следует игнорировать. Перейти, чтобы узнать причину сбоя устройства. Для бесперебойной работы в течение длительного периода времени инструмент должен тщательно контролироваться и обслуживаться. Чтобы заблокировать устройство, необходимо изучить компоненты перфоратора и научиться разбирать и собирать его.

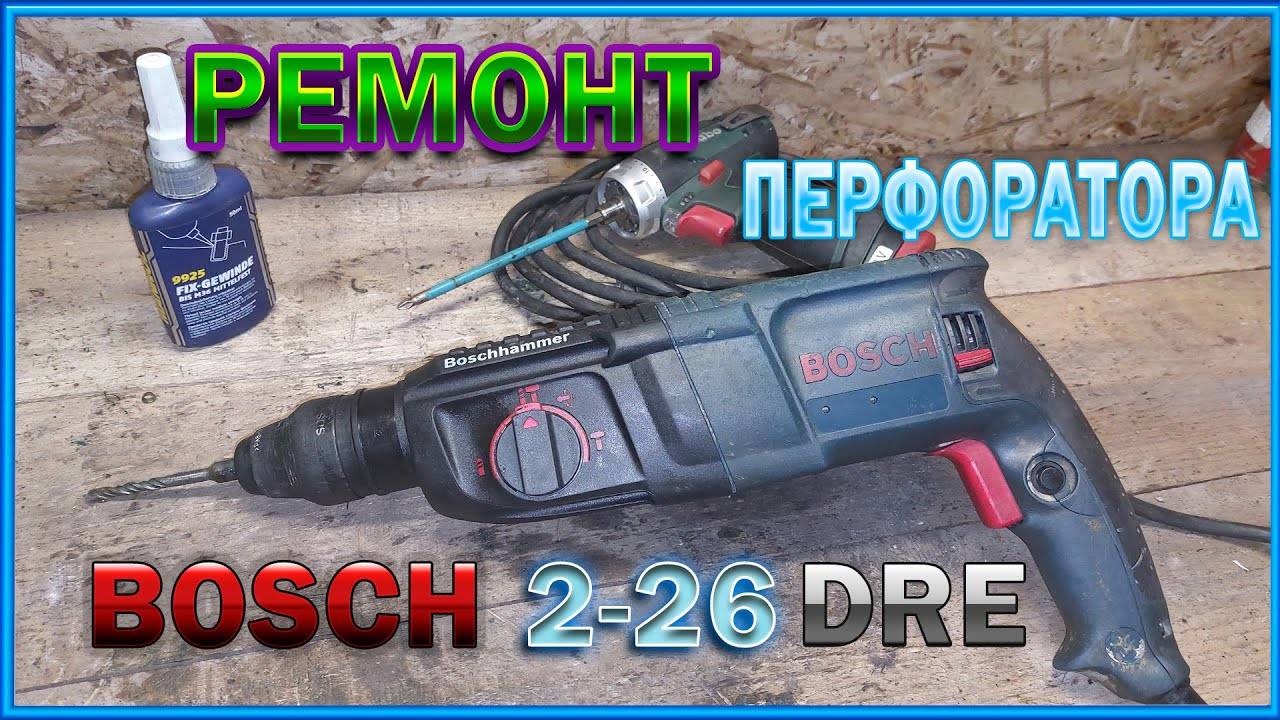

Особенности конструкции перфоратора Bosch 2-26

Ремонт перфоратора Bosch 2-26 следует начинать с ознакомления особенностей в конструкции налаживаемого инструмента. Принцип действия перфоратора Bosch 2-24 аналогичен принципу действия перфоратора Bosch 2-26.

Вращение передается от вала ротора, через промежуточный вал, на вал ударного ствола. Одновременно, закрепленный на промежуточном валу пьяный подшипник передает на ударный поршень возвратно-поступательное движение.

У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.823.

Промежуточный вал аналогичен валу в конструкции перфоратора Bosch 2-24 и взаимозаменяем сам и деталями, входящими в состав промежуточного вала перфораторов Bosch 2-24, 2-26. Инструкция по разборки перфоратора Бош.

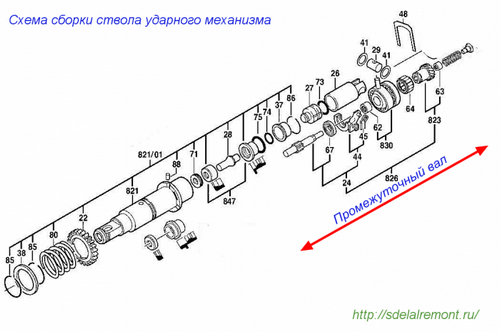

Конструкция вала ствола ударного механизма

Вал ствола ударного блока по конструкции аналогичен валу ствола перфоратора Bosch 2-24. К поломкам приводят неисправности тех же деталей, что и в перфораторе Bosch 2-24.

Особенности вала перфоратора Bosch 2-26 в том, что ведомая большая прямозубая шестерня поз.22 фиксируется на валу тремя штифтами поз.37, в отличие от фиксирующего ролика в перфораторе Bosch 2-26.

Выполняя разборку вала ствола ударного блока перфоратора Bosch 2-26, обращайте внимание на способ фиксации шестерни. Прежде чем снять шестерню, надо вынуть три штифта

Порядок правильной сборки перфоратора Бош.

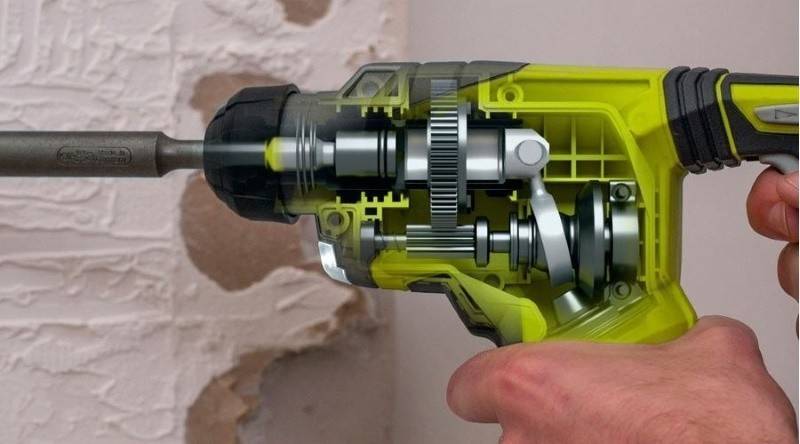

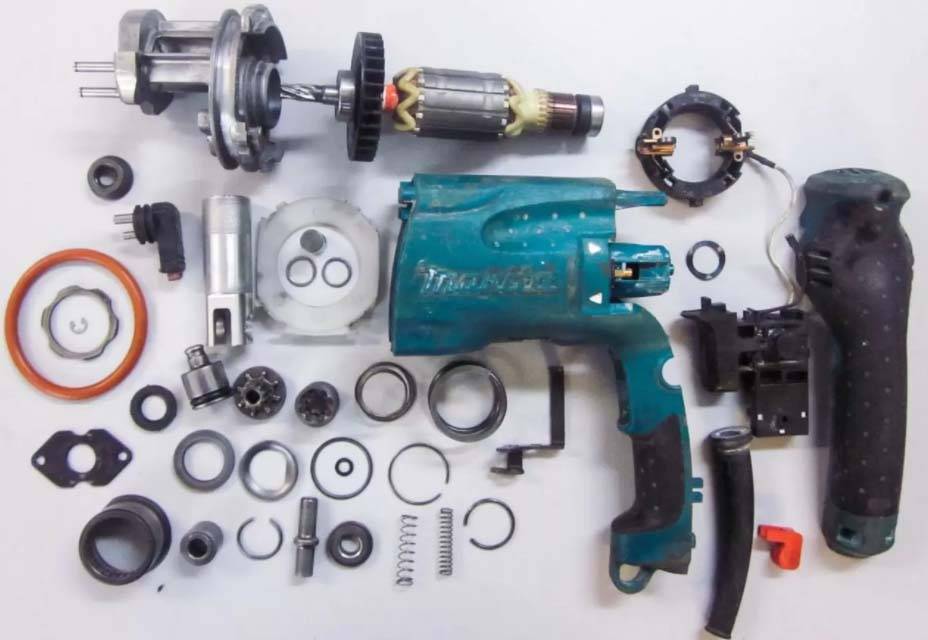

Устройство перфоратора

Независимо от функций и конструкций перфораторы имеют аналогичные основные элементы.

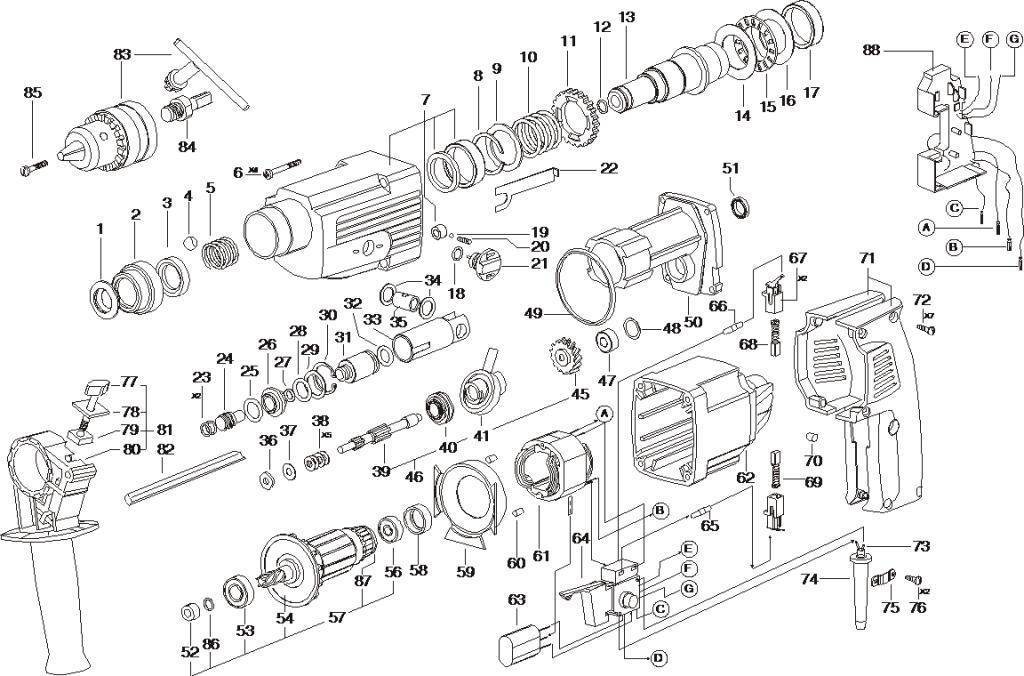

Устройство простого перфоратора с сетевым приводом

Устройство простого перфоратора

Сетевой шнур.
Кнопка включения.
Двигатель.
Редуктор.
Ударный механизм.
Патрон.

У бочкового перфоратора те же основные узлы.

Устройство бочкового перфоратора с сетевым приводом

У бочкового перфораторатакие же основные узлы

Ударный механизм перфоратора может быть выполнен в двух вариантах:

ударный механизм с качающимся подшипником;
Механизм с качающимся подшипником
кривошипно-шатунный ударный механизм.
Механизм с кривошипно-шатунным механизмом

Качающийся подшипник ещё называют пьяным. Такой механизм используется в лёгких и средних перфораторах.

Ремонт бочкового перфоратора

Бочковой перфоратор отличается от традиционного тем, что электродвигатель расположен вертикально и он не может работать в режиме сверления. Поэтому, в силу особенностей конструкции, для того, что бы добраться до определенных узлов придется выполнить дополнительные операции, в частности для осмотра электродвигателя необходимо снять нижнюю часть кожуха или крышку. А для замены щеток, в корпусе предусмотрены специальные технологические отверстия.

Замена щеток

Для замены щеток необходимо обеспечить доступ к щеточному узлу. Для замены необходимо освободить щетки из замка, на их место установить новые.

Замена подшипников

Если при работе перфоратора слышны посторонние звуки, то высока вероятность того, что подшипник дошел до определенной степени износа. То есть его необходимо заменить. Для этого, необходимо выполнить полную или частичную разборку корпуса и получить доступ к узлу, в котором он установлен. Для его демонтажа может потребовать съемник. Кстати, некоторые подшипники могут быть закреплены при помощи стопорных колец.

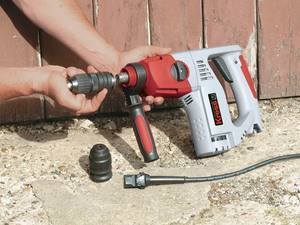

Замена патрона

Для замены, выработавшего свой ресурс патрона в первую очередь необходимо учитывать какая фирма выпустила это изделие. Все дело в том, что схемы закрепления патронов у разных производителей имеют свои особенности. Например, для демонтажа патрона в перфораторе от Bosch необходимо проделать следующие манипуляции – ослабить стопорное кольцо, вытащить патрон и на его место установить новый.

Ремонт пьяного подшипника

В некоторых моделях этого инструмента ударное воздействие оказывается при помощи пьяного подшипника. При интенсивной эксплуатации он может подвергнуться разрушению.

Для его ремонта потребуется отвертка с плоским шлицем. Подшипник после разбора корпуса его необходимо извлечь из корпуса, разобрать, заменить изношенные детали и установить его на место.

Ремонт растровой втулки и ударного болта

Для ремонта ударного механизма перфоратора необходимо извлечь растровую втулку, для этого необходимо освободить пружину и стопорное кольцо. После этого ударный болт заменяют на новый, или отправляют на восстановление.

Замена гильзы

Гильза выходит из строя достаточно редко. Для ее замены, старую необходимо удалить из алюминиевого корпуса и вместо нее установить новую.

Устройство перфоратора

Для ремонта любого механизма нужно разобраться с его внутренним устройством. Итак, перфораторы могут быть двух типов:

С установкой двигателя горизонтально.
С вертикальным двигателем.

Во всём остальном все детали перфоратора в основном схожи.

Перфоратор состоит из двух частей: электрической и механической.

Электрическая часть перфоратора

Основным элементом перфоратора есть двигатель, который состоит из якоря и щёток.
Устройство управления двигателя.
Кнопка пуска и остановки.
Элементы гасящие помехи (конденсатор, дроссели);
Шнур электропитания.

В некоторых моделях выключатель совмещён с управляющим устройством.

Вспомогательные механизмы

Некоторые модели могут быть оснащены дополнительными деталями:

переключатель режимов;
пылесос;
предел глубины;
другие.

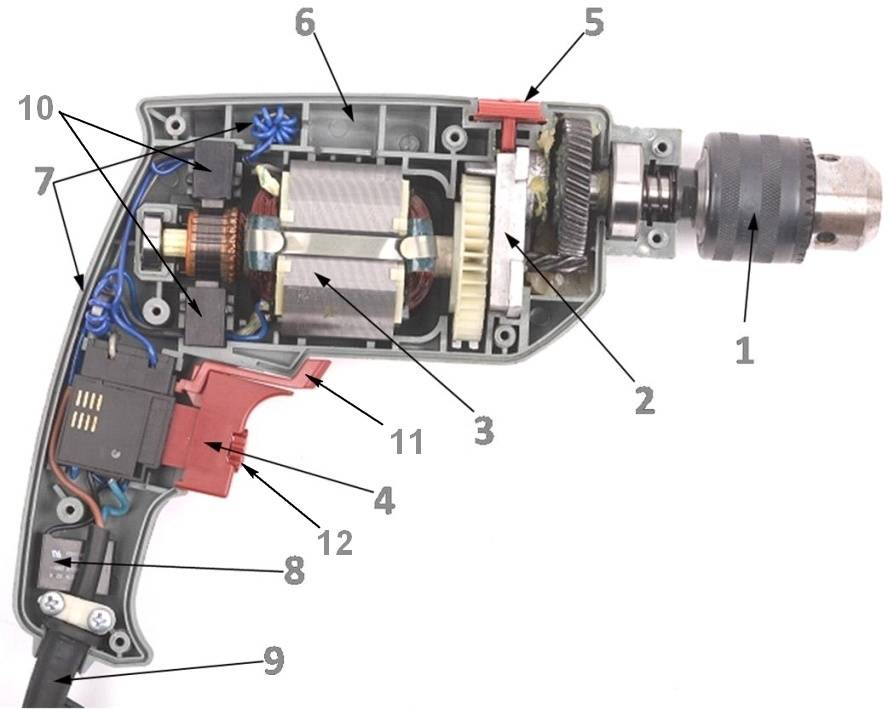

Электрическая Схема Дрели

В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность — пришло время заменять кнопку.

Самая простая схема, и лучше всего демонстрирующая принцип работы, следующая. Вот и все дела, в заключение могу сказать что рассказанный мной метод, очень даже работает сам проверил и не раз.

Если при этом лампочка загорается, то с кнопкой все в порядке, если же нет, то самый простой способ устранить неисправность — это заменить ее. А что внутри Ремонт дрели. Такое бывает очень часто, сделай сам

В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность — пришло время заменять кнопку. Ремонт в этом случае нужно проводить с использованием специализированного инструмента.

Более научно это выглядит следующим образом. Поскольку поломка редуктора — наиболее частая механическая неисправность, на его устройстве остановимся подробнее.

Наиболее упрощенная из всех схем и та, что лучше всего показывает принцип работы, приведена на рис. Подключаем прибор к контактам на вилке, прибор при этом не реагирует, ведь кнопка пуска не находится в рабочем положении.

Надеюсь на помощь, дрель хорошая.

При поломке металлических частей, лучше приобрести новый блок.

Дрель не включается, РЕМОНТ своими руками.

Ремонт электрической части перфоратора

На проблемы с электрической частью перфоратора указывают: сильное искрение щёток, отсутствие реакции электродвигателя при нажатии на кнопку запуска, появление дыма и запаха гари при работе инструмента. Иногда мотор не набирает максимальные обороты, резко падает частота вращения двигателя, или он останавливается при небольших нагрузках, работает в импульсном режиме – частота вращения двигателя самопроизвольно изменяется даже без нагрузки.

Замена щёток двигателя

Об износе щёток свидетельствует повышенное искрение, характерный запах гари, нагрев щёткодержателей, плохой контакт – мотор иногда не запускается, самопроизвольно останавливается. Ещё одна причина – щётки искрят не только в зоне контакта с коллектором, а по всей его площади.

Для проверки работоспособности электромотора измеряется сопротивление противоположных контактов – пластин. Если оно одинаково – с обмотками всё в порядке, в ином случае возможно:

короткое замыкание – падение сопротивления;
обрыв провода – бесконечное или очень большое сопротивление.

Прозвонка якоря

Для замены щёток в сторону отводится прижимная пружина.

Выталкивание щёток

Контакты щёток отключаются от статора, и старые комплектующие извлекаются из посадочных мест – щёткодержателей. Коллектор – пластины, с которыми соприкасаются графитовые щётки и щёткодержатели –тщательно очищается от гари неметаллическим предметом, например, сухой салфеткой. Новые щётки устанавливаются в щёткодержатели и прижимаются пружинами – они ставятся на место при помощи отвёртки.

Замена щёток

Замена кнопки старта

Снимается задняя крышка корпуса, из него извлекается старый переключатель, отсоединяются провода. Часть контактов отсоединяется после откручивания болтиков, часть – посредством хитрости. В отверстие возле контакта вставляется шило или шпилька для разблокировки провода.

Разборка кнопки

Контакты проводов просто вставляются в посадочные места нового переключателя. Фиксируется они автоматически. Где предусмотрено зажатие болтом, провод вставляется в отверстие, и болт зажимается отвёрткой, но не шуруповёртом.

Сборка кнопки

Работоспособность кнопки можно проверить без сборки устройства. После стоит внимательно осмотреть все электрическое компоненты на предмет поврежденных мест пайки, окислов, вздувшихся конденсаторов, следов гари.

Замена щеток электродвигателя

Главным признаком того, что пора менять щетки – это образование повышенного искрения в области коллектора электромотора, быстрый нагрев держателей щеток, а также запах гари. Когда щетки не изношены, то искру можно увидеть только под ними. В противном случае, искру видно по всему кругу коллектора.

Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор: замерьте поочередно сопротивление на роторе и статоре. Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашего перфоратора явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять самостоятельно.

Чтобы добраться к месту, где установлены щетки, потребуется разобрать корпус, в котором установлен двигатель, или просто снять заднюю крышку. Открыв крышку, вы увидите щетки, закрепленные в специальных держателях. На фото ниже показано, как выглядят данные детали.

Щетки, которые устанавливаются на двигателях перфораторов, бывают 3-х видов.

Графитовые – отличаются долговечностью, но поскольку они очень твердые, то притирание их к коллектору происходит не идеально, что негативным образом сказывается на последнем.
Угольные – легко притираются к коллектору, обеспечивая хороший контакт, но быстро изнашиваются.
Угольно-графитовые –идеальный вариант, так как являются смесью 2-х компонентов, которые дополняют друг друга.

Обращайте внимание на состояние пружины в новых щетках и крепление контакта. Если пружина слетит во время работы двигателя, то он получит значительные повреждения

Также, если пружина слабая, то хорошего контакта она не сможет обеспечить.

Обязательно перед тем, как поменять щетки, нужно хорошо прочистить ротор и статор от остатков графитовой или угольной пыли. Почистить данные детали можно с помощью технического или медицинского спирта.

Далее, следует закрепить электроды в держателях и притереть их к коллектору. Для этого положите кусок наждачной бумаги мелкой зернистости на коллектор и вращательными движениями в разные стороны произведите притирку электрода. Притирка продолжается до тех пор, пока контактная площадь электрода слега не закруглится. Это обеспечит лучшее его прилегание к пластинам коллектора и, соответственно – лучший контакт.

Bosch GBH 2 26 DFR (Перфоратор. электрическая часть)

Если электроинструмент не стал лупить, можно ограничиться разборкой шпиндельного узла в таком порядке:

демонтаж рычага переключения режимов — детали обычно сделаны из полимеров, потому являются довольно хрупкими;
отсоединение пыльника — резиновая гофра должна временами заменяться, так как нередко контактирует с разрушаемыми материалами, изнашивается, растрескивается;
при разборном патроне сначала снимаются щетки; ослабляются и откручиваются винты;
корпус делится на две половины.

Зрительный осмотр в 90% случаев позволяет выявить неисправность, сменять покоробленную/изношенную деталь. Перед сборкой немедленно добавляется, заменяется смазка.

Источник

Виды схем подключения кнопки дрели

При помощи всевозможных насадок модели можно легко превратить в пилу, точило, ножницы, лобзик и другие инструменты. К недостаткам дрелей можно отнести отсутствие реверса, что несколько ограничивает их универсальность. Ну а преимущество — у ИЭ 1511 БЭ и ИЭ 1211 Э очень низкая цена по сравнению с зарубежными моделями.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ: специальная планка для ограничения глубины сверления, электронное управление частотой вращения при изменении нагрузки, переключатель «сверление/сверление с ударом» (ИЭ 1511 БЭ), кнопка фиксации выбранной частоты вращения (ИЭ 1511 БЭ), дополнительная рукоятка.

ТИП ИНСТРУМЕНТА: бытовой.

ЧАСТОТА ВРАЩЕНИЯ (под нагрузкой): плавная регулировка в двух диапазонах — до 960 об/мин и до 2076 об/мин.

ТИП ПАТРОНА: трехкулачковый.

ДИАМЕТР СВЕРЛЕНИЯ (макс.): по стали — 10 мм; по дереву — 10 мм (ИЭ 1211 Э) и 13 мм (ИЭ 1511 БЭ); по бетону — 13 мм (ИЭ 1511 БЭ).

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ: 420 Вт.

ВЕС (без токоподводящего кабеля, патрона и доп. рукоятки): 1,8 кг (ИЭ 1211 Э); 1,85 кг (ИЭ 1511 БЭ).

Многих пользователей электродрелей может рано или поздно начать интересовать вопрос, каким образом осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при возникновении неисправностей в старой кнопке, из-за чего требуется подключить новую. В этой статье я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас не составит труда. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Итак, для начала следует приобрести новую кнопку. Она должна совпадать со старой по размерам и мощностным характеристикам, поэтому, идя за покупкой, захватите ее с собой для образца и запишите точную модель вашего инструмента.

Основные правила эксплуатации перфоратора

Для долгой и безопасной работы перфоратора следует строго соблюдать некоторые рекомендации:

Ударное приспособление должно плотно держаться в патроне. Перед его закреплением необходимо смазать хвостовик средством, рекомендуемым в инструкции.
По окончании работы производите очистку оснастки и патрона от различного мусора.
Периодически вынимайте бур из бетона (через каждые 2 см). При сверлении больших отверстий применяйте буры разного диаметра.
При выполнении большого объёма работы делайте технологические перерывы, чтобы дать возможность оснастке остыть. Штурм в работе не приветствуется.
Проводите регулярную профилактическую чистку и смазку инструмента.
Держать перфоратор необходимо в специальной упаковочной коробке.

Выполнение этих несложных операций поможет избежать преждевременного износа вашего помощника. Помните, что предотвратить поломку легче, нежели потом её исправить.

Originally posted 2018-03-28 15:06:35.

Дефекты и неисправности перфоратора

Чтобы разобраться с дефектами и неисправностями электроинструментов данного типа, наша команда рассмотрела несколько популярных брендов и определила причины наиболее распространенных поломок:

Повышенный износ рабочего элемента;
Появление трещин на ручке и корпусе;
У аккумуляторных моделей батареи недолговечны;
Частые перегибы провода у электрических моделей;
Неполадки ударного механизма и его взаимодействия с обычным;
Недолговечность подшипников, патрона, деталей с зубьями, предохранительной муфты.

Почему нагревается перфоратор

Чаще всего причиной этому является продолжительность времени работы и большие нагрузки на инструмент. Двигатель взаимодействует с рабочими узлами, в результате чего может возникать перегрев. При его появлении – отключите инструмент, дайте ему время остыть – не менее получаса.

Если перфоратор долбит, но не сверлит

Коническая пружина держит муфту, в случае ее ослабления может возникнуть проблема;
Стопорный ролик перестал фиксировать большую шестерню вала;
Перестает работать фиксатор инструмента в стволе.

В этом случае достаточно заменить или подтянуть проблемные запчасти, произвести запуск в щадящем режиме.

Важно! В момент замены на место старого устанавливайте идентичный новый аналог.

Запах из перфоратора

Сторонние запахи могут возникать в момент перегрева или повышенной нагрузки, на которую не рассчитана модель. Если же он новый или только из ремонта – скорее всего, детали попросту не притерлись, и потребуется время на этот процесс.

Перфоратор не работает

Короткое замыкание, которое привело к сгоранию ротора или статора;
Полный износ угольных электрощеток;
Держатели щеток ослабли и не держат их;
Выгорели ламели на коллекторе;
Оборвалась обмотка на роторе или статоре;
Поломка аккумулятора;
Перегнут шнур подключения к сети.

Обмотку можно произвести в домашних условиях. Если вы беретесь заменять щетки, покупайте сразу две, независимо от того, испорчена одна или обе. При возникновении короткого замыкания замените сгоревшие детали на исправные. Если проблемы заключаются в проводе или аккумуляторе – купите новые и смонтируйте их на место старых.

Из перфоратора течет масло

Утечка – прямой показатель износа некоторых деталей внутри механизма. Раскрутите модель и сделайте диагностику, произведите замену смазки при необходимости.

Не работает реверс

Причиной является поломка кнопки переключения режимов. Разберите заднюю панель и, при необходимости, осуществите замену контактов.

Основные неисправности перфоратора и их внешние признаки

В зависимости от условий эксплуатации в этом устройстве могут возникать неполадки, как в механической, так и в электрической части.

Схема перфоратора довольно близка к электрической дрели. Одно из отличий заключается в том, что вместообыкновенной зубчатой пары, передающей крутящий момент на инструмент, в перфораторе смонтирован полноценный редуктор. Он предназначен для преобразования крутящего момента, создаваемого на электрического двигателя в возвратно-поступательное движение патрона.

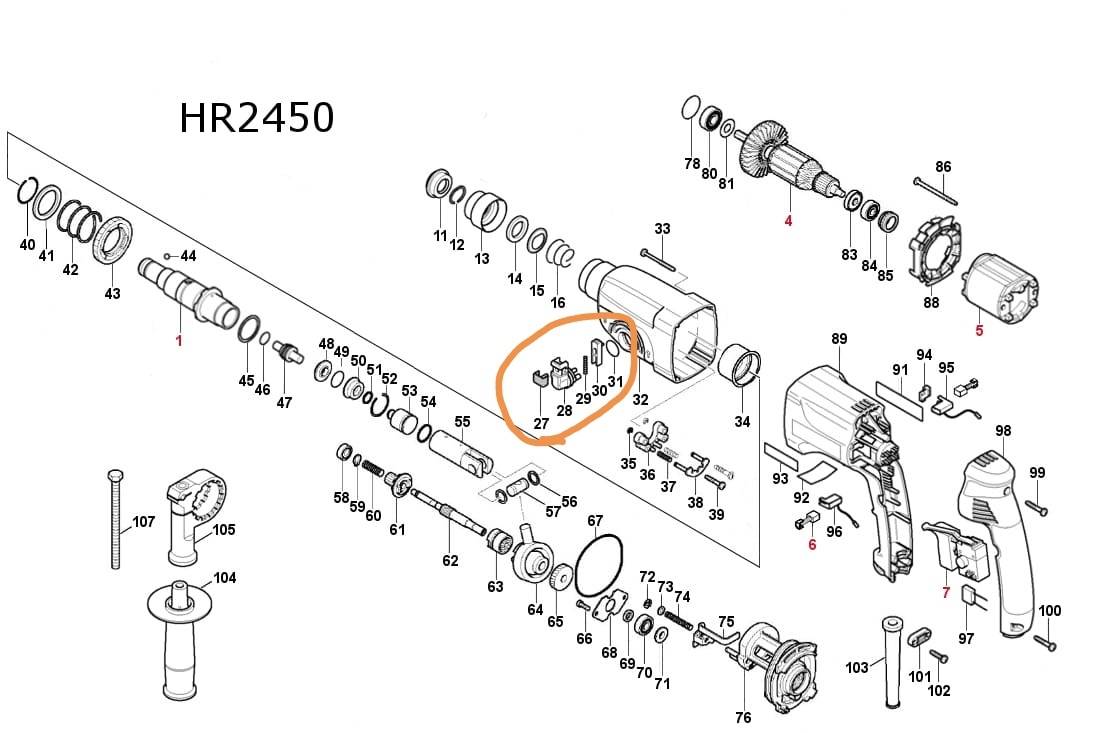

Устройство перфоратора

Неполадки, требующие ремонта, могут возникнуть, практически в любом узле устройства. Но перед тем, как начинать ремонт требуется диагностировать поломку и выявить причины, приведшие к ее появлению.

Следует отметить, что выявление поломки не составляет особого труда, но иногда для этого приходится разбирать корпус перфоратора.

Как и любое техническое устройство, электрический перфоратор обладает некоторыми слабыми местами в конструкции. Именно они и являются причиной возникновения поломок, требующие ремонта. Нередки случаи, когда перфоратор выходит из строя по вине, рабочего, который его эксплуатирует на запредельных режимах и с нарушением правил эксплуатации.

Необходимо понимать, что основные неисправности возникают в электрической или механической части. В механической части чаще всего случаются следующие неполадки:

устройство не выполняет свои основные функции – сверление и бурение;
заедание бура в патроне;
насадка не устанавливается в патроне;
посторонние шумы при работе устройства.

Схема перфоратора

В электрике чаще всего проявляются следующие дефекты:

не работает двигатель;
излишнее искрение щеток;
появление гари или запаха горелой изоляции.

Начало ремонта начинают с очистки корпуса устройства. Это необходимо, как минимум для того, чтобы грязь не попала в разобранный перфоратор.

Ремонт бочкового перфоратора

Бочковой перфоратор отличается от традиционного тем, что электродвигатель расположен вертикально и он не может работать в режиме сверления.

Бочковой перфоратор SDS-plus Intertool DT-0182

Поэтому, в силу особенностей конструкции, для того, что бы добраться до определенных узлов придется выполнить дополнительные операции, в частности для осмотра электродвигателя необходимо снять нижнюю часть кожуха или крышку. А для замены щеток, в корпусе предусмотрены специальные технологические отверстия.
