Ремонт Хускварна 137: Не подается масло на цепь Фотоотчет

Когда нужна регулировка карбюратора бензопилы Хускварна

Пренебрежение отклонениями в нормальной работе бензоинструмента чревато тем, что даже при сильном желании регулировка карбюратора бензопилы Хускварна может оказаться бесполезной и потребуется замена либо этого узла, либо уже элементов двигателя, пострадавших от продолжительных тепловых либо механических нагрузок. Поэтому, как только пила показала первые отклонения, следует немедленно производить ремонт в виде несложных регулировочных действий. В числе таких изменений в работе отметим:

Как правильно отрегулировать карбюратор на бензопиле Husqvarna

How to tune the carburetor on a chainsaw Husqvarna Регулировка карбюратора на бензопиле с помощу трех винтов THL.

Husqvarna 240.И снова о карбюраторе.Конструкторский ляп или что это?

Бензопила HUSQVARNA 240 проблема с карбюратором Одна из самых частых болезней данной бензопилы. Отличная

1. Бензопила слишком медленно разгоняется;
2. Инструментом не достигается максимальная мощность, а при нагрузке она быстро падает;
3. Мотор часто глохнет;
4. В работе цепной пилы слышен сильный шум;
5. Бензопилой освобождается не характерное количество дыма, увеличивающееся при каждом этапе нагрузки.

Как только Вы заметили какие-либо из перечисленных отклонений, карбюратор косы 435 или слегка усиленной его копии пилы Хускварна 55 должен быть срочно отрегулирован. Своевременное обслуживание так же предвещает отсутствие растрат на полную замену запчастей и блоков приводной и топливной системы мотора бензопилы. Потому, при трудностях в работе карбюраторной системы Хускварна 340 и всех прочих линеек настройки спасут и бензопилу, и рабочие процессы, и средства владельцев. При необходимости, в компании «Коса-моторс» можно заказать настаивание механизмов, замену запчастей, а так же купить леску для триммера с консультацией по её самостоятельной установке.

Настройка карбюратора Husqvarna своими руками

Во всех бензиновых пилах Husqvarna регулировка карбюратора происходит в аналогичном порядке, так как все изделия имеют одинаковый набор механизмов. Например, если выполняется настройка систем в серии 236 бензоинструмента, процесс сопровождается поиском наибольших оборотов холостого хода с помощью медленного проворачивания регулирующих винтов L – влияющий на жиклер низких оборотов, T – на жиклер высоких оборотов и Н – регулировки холостого хода. Процесс регулировки своими руками состоит из нескольких периодов, предполагающих проворачивание L и Н винтов, управляющих дроссельной заслонкой подачи горючей смеси и регулировку винта Т, настраивающего скорость холостого хода. В зависимости от вносимого параметра, регулировка пилы выполняется в следующей последовательности:

1. После прогрева проворачивается L винт до наибольших оборотов в холостом ходу. Как только таковые будут найдены, следует выполнить проворачивание в сторону уменьшения скорости вращения на ¼ оборота винта. Если цепь начала вращаться, выполняется сопроводительная регулировка винта Т против хода часов до остановки цепи.
2. Регулировка винта Н на карбюраторе мотопилы проходит на 10ти-секундном периоде работы двигателя в полном ходу, проведя ¼ оборота. Если максимальная нагрузка не будет достигнута, операция повторяется. Недостаточная настройка будет сопровождаться визжанием пилы, тогда как преувеличенные параметры заставят глушитель пустить больше дыма.
3. Регулировка Т винта холостого хода выполняется оборотами по ходу часов до момента начала вращения цепи. Как только это случилось, винт подкручивается обратно, пока данный механизм не остановится.

Конечно, внесение карбюраторных настроек позволит Вашему инструменту работать максимально производительно, но не стоит забывать и о смазке. «Коса Моторс» рекомендует купить масло для бензопилы специального назначения на механизмы, так как своевременное обслуживание даст инструменту дополнительный срок качественной службы.

Главная страница » Как Почистить Карбюратор Бензопилы Хускварна

Ремонт бензопилы хускварна 142

Главный узел системы – насос. Принцип его работы последующий. При увеличении оборотов мотора, шестеренка, установленная на главном валу, через червячную передачу приводит в движение вал насоса. В свою очередь, вращение вала делает определенное давление в масляной магистрали, что принуждает масло двигаться по ней в сторону шины.

Окончание масляного канала находится в месте соприкосновения шины с картером инструмента, где имеется продольная проточка, на которую при установке шины попадает её масляный канал.

Проточка нужна для обеспечения подачи масла на шину в независимости от степени натяжения цепи бензопилы. Проще говоря, в каком бы положении ни находилась шина в момент работы, масло через проточку будет на неё попадать.

Далее в смазочный процесс включается цепь, на звеньях которой, в зависимости от модели цепи, имеется либо проточка, либо отверстие посредством которых масло разгоняется по всей шине. С увеличение оборотов двигателя, скорость подачи масла тоже возрастает.

Некоторые модели бензопил оборудованы насосами, которые дополнительно имеют регулировку пропускной способности, и при возникновении необходимости, количество подаваемого масла системой смазки, можно увеличить или уменьшить.

Особенность самостоятельного поиска и устранения неисправностей

Полноценный самостоятельный ремонт смазки цепи бензопилы при всех равных условиях требует знания взаимодействия всех элементов системы, наличия инструмента и слесарных навыков.

Восстановление рабочих параметров многих бензопил предусматривает частичный или полный демонтаж комплектующего оборудования. Для выполнения сложных ремонтных работ лучше использовать возможности и технический потенциал сервисных мастерских.

Детали с сорванной резьбой и поврежденными шлицевыми соединениями, а также неразборные конструкции, которыми комплектуется система смазки популярных бензопил Штиль 180 и других однотипных моделей подлежат замене.

Если при заправленном баке масло в конструкцию гарнитуры не поступает, причину следует искать в самом насосе. Демонтаж и разборка механизма помогут выявить неисправные детали и устранить неисправность их заменой.

Что представляет собой карбюратор?

Карбюратор — это устройство, имеющее следующие функции: смешивание бензина и воздуха, создание горючей смеси для питания двигателя и регулирование ее расхода. Детали карбюратора «Хускварна» выполняются путем литья из различных сплавов при дальнейшей механической чистовой обработке. Это обеспечивает высокое качество карбюраторов Husqvarna, в чем вы можете убедиться, купив данную запасную часть в магазине «220 Вольт». Это неотъемлемый элемент многих инструментов среди садовой бензотехники, например,бензопил, мотокос, газонокосилок. В ряде ситуаций, например, при плохой фильтрации топлива, карбюратор может выйти из строя. К счастью, это не будет причиной тратиться на новый инструмент, ведь можно купить карбюратор отдельно (как обычный, так и в сборе).

Карбюратором называют устройство, которое предназначено для приготовления горючей смеси из жидкого топлива и воздуха, что обеспечивает работу карбюраторных двигателей внутреннего сгорания.

Современные карбюраторы снабжены множеством разных устройств и систем, которые имеют многочисленные отверстия разных калибров, разветвленную сеть каналов, пневматические камеры и рычажные передачи.

Карбюратор является одной из главных деталей любой техники, работающей на топливе. Для обеспечения нормальной и стабильной работы техники нужно периодически проверять и при необходимости производить регулировку карбюратора.

Карбюраторы бензопил имеют три винта регулировки. Винт «L» предназначен для регуляции низких оборотов, винт «Н» отвечает за регуляцию высоких оборотов, а винт «Т» — за холостой ход бензопилы. Так, винтами «Н» и «L» регулируют соотношение смеси воздуха и бензина, при откручивании винтов обороты повышаются, так как происходит обогащение смеси, а при закручивании обороты падают.Карбюраторы генераторов часто имеют лишь один регулировочный винт, но возможно встретить и многие другие модификации этой запчасти. Его регулировка позволяет исключить завышенный расход топлива и утечку несгоревшего масла.

Однако достаточно распространены случаи, когда регулировка карбюратора не может устранить неполадки в работе техники. Это происходит из-за окончательной поломки детали, которая происходит в результате естественного изнашивания или же из-за неправильной эксплуатации.

Универсальная, многоцелевая пила для использования неполный рабочий день. Узкий и гладкий корпус, превосходное соотношение мощности и массы, а также, одни из лучших показателей по вибрации среди всех существующих пил. Экономичный насос перестает подавать смазку на цепь, когда пила работает в режиме холостого хода. Система Easy Start -новый пружинный механизм стартера и топливный насос, снижающие количество рывков, необходимых для запуска.

Зубчатый упор в комплект поставки не входитХарактеристики:

Нагнетание воздуха Нагнетание воздуха Центробежная система очистки воздуха для продолжительных интервалов между очистками фильтров, бесперебойной работы и уменьшения износа. Легче запускается Комбинированный регулятор/стоп облегчает запуск пилы.Наличие дэкомпрессионого клапана Простота в работе Узкий корпус, высокий центр тяжести и плоское днище делают наши пилы исключительно удобными в эксплуатации. Принцип двух масс Система поглощения вибрации и рукоятки, изолированные от мотора стальными пружинами.Независимая антивибрационная система. Бесперебойное функционирование Демпфирующая муфта уменьшает вибрацию в карбюраторе. Обеспечивает бесперебойную работу и продлевает срок службы. Трехсекционный коленчатый вал Кованый трехсекционный коленчатый вал, призванный максимально увеличить срок службы и предназначенный для самых тяжелых приложений.

Лучший захват Изогнутая передняя рукоятка для достижения лучшего захвата и естественной рабочей позы.

Экономичный насос Экономичный насос останавливает смазку в режиме холостого хода.

Быстрый разгон Небольшой вес всех движущихся деталей мотора предполагает быстрый разгон.

Простая очистка Воздушный фильтр с байонетным креплением облегчает снятие фильтра для очистки.

Безопасность в использовании Цепной тормоз двойного действия, защитный щиток для правой руки и ограничитель цепи повышают безопасность работы с пилой.

Как и когда регулировать зажигание на пиле Хускварна

У пользователей бензопил Хускварна, часто возникает вопрос: как и когда регулировать зажигание. Ответить на него просто. На бензопилах Хускварна установлена электронная катушка зажигания и маховик, в которых не предусмотрена возможность регулировки. Единственное, что можно регулировать, это зазор между катушкой и маховиком.

Для регулировки зазора в домашних условиях необходимо вырезать из пластиковой бутылки щуп, после чего ослабить винты крепления катушки. Далее, щуп устанавливается между контактами катушки и маховиком. Винты затягиваются.

Регулировать зазор необходимо при проведении ТО или при обнаружении задиров на поверхности маховика. Такие задиры свидетельствуют о том, что зазор полностью отсутствует.

Регулировка Карбюратора Бензопилы Husqvarna 137

Описание процесса регулировки карбюраторов бензопил Хускварна. Главные препядствия, которые можно решить с помощью опции свойства и количества горючего.

Современные бензопилы имеют сложную систему и состоят из нескольких главных узлов, которые временами требуют обслуживания и регулировки. В этой статье побеседуем о том, как отрегулировать карбюратор

на бензопиле Хускварна.

В каких случаях карбюратор бензопилы Хускварна требует регулировки

Заморочек, решением которых может стать регулировка

карбюратора, довольно много. Регулировка карбюратора бензопилы Хускварна нужна при возникновении таких дефектов, как:

• Завышенные обороты холостого хода;
• Сильное дымление при работе инструмента;
• Затруднённый пуск прохладного либо жаркого мотора;
• Отсутствие тяги и пониженные наибольшие обороты.

Это никак не полный перечень заморочек, решением которых может стать настройка карбюратора Хускварны. В ряде всевозможных случаев, настройка свойства и количества топливной консистенции проводится после проведения полгого ремонта мотора либо в процессе планового ТО бензопилы.

Производитель Хускварна АВ советует проводить регулировку карбюратора до и после проведения обкатки.

Устройство и принцип работы карбюратора Хускварна

Для удачного проведения опции карбюратора бензопилы

Хускварна следует знать его устройство и осознавать то, как он работает. По сути все не так трудно, как кажется на 1-ый взор.

Карбюратор пилы имеет интегрированный топливный насос, который отвечает за транспортировку консистенции бензина с маслом, также диафрагму, игловатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу горючего в главную камеру и две заслонки.

Одна из заслонок создана для регулировки подачи горючего в цилиндр при нажатии на газ, она именуется дроссельной, 2-ая отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения пуска прохладной бензопилы Хускварна. В тот момент, когда оператор перекрывает с помощью воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной консистенции и повышение её подачи в цилиндр, за счет чего бензопила

запускается намного легче, чем в этом случае, когда прохладный пуск проводится в обыкновенном режиме.

READ Бензопила Штиль Первый Запуск Видео

В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет горючее и предутверждает поступление воздуха в основную камеру. Нередко трудности при работе пилы могут быть вызваны недостатками конкретно этого элемента. К примеру, клапан, при неверном хранении бензопилы может залипнуть, подача горючего закончится, что сделает работу мотора неосуществимым. Также нарушения в работе форсунки могут стать предпосылкой подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, пригодится проведение ремонта либо подмена узла.

За настройку свойства и количества консистенции, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:

• Винт (L) – регулирует количество горючего в режиме низких и средних оборотов;
• (H) – отвечает за тягу на больших оборотах и их количество;
• (Т) – изменяет положение заслонки дросселя, тем регулирует количество топливной консистенции, поступающей в цилиндр и работу мотора инструмента в режиме холостого хода.

Винты (L) и (H) нельзя регулировать, не имея определенных познаний и опыта. Некорректная настройка свойства и количества топливной консистенции может привести к тому, что движок закончит работать либо будет работать некорректно, что приведет к его резвому износу либо даже заклиниванию.

Меняйте воздушный фильтр раз в 2 месяца, топливный – раз в полгода

У бензопил 2 фильтра – воздушный и топливный. Бытовые модели оснащаются фетровым воздушным фильтром. Его не чистят, а меняют, потому что продувка не очищает от пыли полностью. Периодичность замены такова: если работаете бензопилой 2-3 раза в неделю, меняйте фильтр 1 раз в 2 месяца.

Долговечность топливного фильтра зависит от качества топливной смеси. А качество топливной смеси – от того, в чем вы ее храните. Самая распространенная ошибка – хранение бензина или смеси в обычной пластиковой бутылке. Этого делать нельзя, и вот почему: бензин разъедает обычный пластик, мелкие частицы попадают в смесь, при работе оседают тонкой пленкой на фильтре. Результатом будет та самая история, с которой началась эта статья.

Когда менять топливный фильтр? Если бензопила периодически отключается и не держит обороты, скорее всего, забит фильтр. Достаньте его, продуйте с помощью компрессора изнутри наружу (не наоборот). Если воздух проходит с трудом, значит, фильтр забит пленкой от топливной смеси, которая хранилась в непригодной пластиковой емкости. Такой фильтр нужно поменять. При использовании смеси, которая правильно хранится, фильтр меняют раз в полгода при работе бензопилой 2-3 раза в неделю.

Ни в коем случае не работайте без фильтров, иначе в двигатель попадет мусор.

Перед тем, как убрать бензопилу на хранение, слейте с бака все топливо, остатки выработайте: запустите пилу и дождитесь, когда она сама заглохнет.

Вероятные предпосылки непоступления горючего

Масло на цепь может не поступать только при наличии 2-ух поломок. К их числу относят:

• трудности с подсосом воздуха;
• поломку привода масляного насоса.

Главные характеристики цепи бензопилы.

Основная причина поломки — подсос воздуха. Произойти это может по причине разгерметизации масляного шланга в процессе эксплуатации бензопилы. В данном случае нужно извлечь шланг из отверстия. Делать это необходимо на том участке, где он подсоединен к картеру. Потом шланг садится на герметик и устанавливается в обычное положение. Если это не посодействовало, вероятнее всего, была потеряна упругость. Для предстоящей эксплуатации бензопилы целенаправлено сменять шланг.

2-ая причина — поломка привода масляного насоса. В простонародье эта часть именуется червь. Когда привод выйдет из строя, масло не станет подаваться на цепь. Привод масляного насоса по сути есть круглое пластмассовое кольцо, снутри которого размещены пазы. Неизменное внедрение бензопилы приводит к изнашиванию внутренних деталей, под воздействием которых происходит надкол железного крючка, находящегося снутри привода. После этой поломки масло перестает поступать на цепь.

Устройство механизма натяжения цепи

Одним из самых простейших механизмов бензопилы является натяжитель цепи. Состоит он из штифта, соединенного с винтом. Винт приводится в действие посредством специального инструмента — отвертки или шестигранного ключа. Вращение винта способствует перемещению штифта в специальном пазу инструмента. Вместе с перемещающимся штифтом происходит смещение шины, вызывая при этом натягивание цепи.

Регулировочный винт на бензопилах разных производителей может находится в разных местах — сбоку, снизу или с торцевой стороны инструмента. Контролировать качество натяжения цепи нужно регулярно, так как ослабленная цепь может сойти с паза шины, что приведет к трагическим последствиям для пильщика. Нельзя также допускать сильной затяжки цепи, так как она будет работать под нагрузкой, и в один момент порвется, что также чревато получением серьезной травмы. Более подробно о цепях для бензопил и шинах можно узнать здесь.

Рассмотрев подробную конструкцию бензопилы, не составит большого труда произвести ее ремонт своими руками. Нужно понимать, что бензопила является тем инструментом, который используется не только для распиливания древесины. Использование разных насадок позволяет значительно расширить функционал инструмента. При этом не забывайте, что даже самые дорогие и качественные модели инструментов тоже ломаются, поэтому они нуждаются в регулярной диагностике, техническом обслуживании и ремонте.

Бензопила “Хускварна” 137, описание модели

Бензопила Husqvarna 137 на данный момент снята с производства, однако все еще остается конкурентоспособным инструментом, отличающимся высокой производительностью, долговечностью и ремонтопригодностью (владелец техники, имея все необходимые запасные части, может своими руками произвести необходимые ремонтные и наладочные работы). Данная модификация бензопилы с успехом применяется для распиловки бревен и досок (продольный распил, поперечный и диагональный), подрезки крон, обрезки веток, в строительстве.

Масса цепной бензопилы без гарнитуры 4,6 кг, в полном снаряжении 5,5 кг. В прочном корпусе размещен двухтактный карбюраторный двигатель внутреннего сгорания X-Torq мощностью 2,18 л. с. Для запуска бензопилы “Хускварна” предусмотрен инерционный стартер с пружиной, облегчающей процедуру пуска. Встроена система принудительного нагнетания воздуха «Эйр Инжекшин». Продублированная очистка воздуха увеличивает ресурс воздушного фильтра, соответственно и самой цепной бензопилы. Система зажигания бесконтактная. Благодаря встроенной системе «Авто Тюн» настройка карбюратора производится в автоматическом режиме. Для увеличения безопасности при работе с инструментом предусмотрен инерционный тормоз цепи, срабатывающий при возникновении обратного удара, защита для рук, антивиброзащита «Лоу Виб», глушитель.

Механизм натяжения цепи размещен в боковой части бензопилы Husqvarna 137. Для монтажа шины и регулировки натяжения цепи используется специальный универсальный ключ-отвертка. Для данной модификации цепной бензиновой пилы применяются шины Н30 размером 13 дюймов (33 см), возможны варианты с шинами других производителей длиной не более 38 см. Подача смазки на цепной механизм производится в автоматическом режиме при движущейся цепи.

Технические характеристики

Двигатель	137
Объем цилиндра, куб. см	36
Ход поршня, мм	32
Скорость холостого хода, об/мин	3000
Рекомендуемая макс. скорость без нагрузки, об/мин	13000
Мощность, кВт	1,6
Система зажигания
Изготовитель	RE Phelon
Тип системы зажигания	CD
Свеча зажигания	Champion
Межэлектродный зазор, мм	0,5
Система топлива и смазки
Изготовитель	Walbro
Тип карбюратора	WT-660
Емкость топливного резервуара, л	0,37
Производительность масляного насоса при 8500 об/мин, мл/мин	6 – 8
Емкость резервуара цепного масла, л	0,19
Тип масляного насоса	Автомат.
Вес
Без шины и цепи, кг	4,6
Уровни шума
Эквивалентный уровень акустического давления на ухо оператора, измеренный в соответствии с международными стандартами, дБ (А)	98
Эквивалентный уровень акустической мощности, измеренный в соответствии с международными стандартами, дБ (А)	108
Уровни вибрации
Передняя рукоятка, м/с2	4,9
Задняя рукоятка, м/с2	7,7
Шинацепь
Стандартная длина шины, дюйм/см	13/33
Рекомендуемая длина шины, дюйм/см	13/33
Полезная длина резки, дюйм/см	12,5/32
Шаг, дюйм	0,325
Толщина ведущего звена, мм	1,3
Число зубьев на ведущей звездочке	7
Шина	Цепь
Длина, дюйм	Шаг, дюйм	Макс. радиус конца шины
13	0,325	10Т	Husqvarna H30
15	0?325	10Т	Husqvarna H30

Неисправности системы смазки и как они устраняются

Основные неисправности системы подачи масла на бензопиле можно разделить на два основных вида, это общие неисправности присущие всем бензопилам и индивидуальные, которые могут различаться в зависимости от вида насоса и червячной передачи, установленной на конкретной модели. Начнем разбираться в неисправностях по порядку.

Работа бензопилой, если смазка цепи бензопилы не осуществляется, запрещена. Это пагубно влияет на шину, ведущую звездочку и цепь, а также может обернуться серьезными затратами на ремонт.

Признаки неисправности системы смазки, проверка её работоспособности

• Цепь бензопилы сухая и имеет бледноватый оттенок без блеска.
• Цепь относительно быстро растягивается.
• Шина очень горячая и даже может частично оплавляться краска.
• Масло из бака практически не убавляется.
• Снизилась эффективность реза на острой цепи

Все эти признаки указывают на то, что смазочный процесс протекает с нарушениями. Для того чтобы проверить подачу масла системой смазки необходимо снять боковую шину бензопилы и завести ее. Далее, нужно немного увеличить обороты наблюдая при этом за местом окончания масляной магистрали. Если масло поступает, скорее всего его количества недостаточно для нормальной смазки и нужно почистить или заменить фильтр и, если это возможно, отрегулировать подачу. В случае, когда не поступает, проблема более серьезная и требует проведения дальнейшей диагностики.

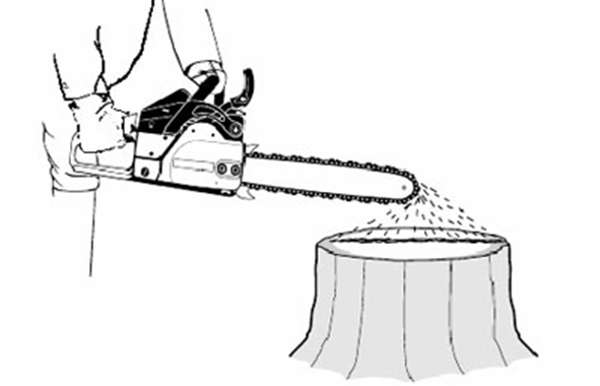

Существует способ проверки подачи масла, не снимая шины. Для этого необходимо направить конец шины в сторону, например, свежеспиленной чурки со стороны реза и максимально увеличить обороты, при этом нужно стараться держать конец шины на расстоянии не более 10 см от чурки. Если масленые пятна начнут появляться на её поверхности — значит масло подается.

Поиск неисправности

После того как было определено, что масло не подается, дальнейшая диагностика возможна только если полностью снять масляную систему. Конечно, в некоторых ситуациях помогает замена фильтра, но это встречается очень редко.

Доступ к масляному насосу некоторых моделей пил, возможен только после полной разборки, соответственно не имея навыков в ремонте бензоинструмента, проведение ремонта лучше доверить профессионалам.

Наиболее частые неисправности

1. Обрыв масляного шланга. Его иногда можно обнаружить и при визуальном осмотре. Проблема решается заменой неисправной детали.
2. Отсутствие резьбы на валу масляного насоса, поможет его замена.
3. Дефектная резьба на ведущей шестерне насоса аналогично решается установкой новой детали.
4. Отсутствие штопора главного вала (актуально для некоторых моделей инструментов, например, Homelite). Исправить можно установив вместо родного штопора, подходящий по диаметру гвоздик, обрезав его до необходимой длины.
5. Засор в магистрали. Можно удалить при помощи продувки сжатым воздухом или механически, с применением проволочки подходящего диаметра.
6. Засор фильтрующего элемента.
7. У инструмента Штиль MS 180, насос которого неразборный, он часто засоряется. Можно попытаться промыть в чистом бензине, если не поможет заменить.
8. У китайских бензопил (Цыганка), очень часто срезает пазы на главной шестеренке, через которые усилие от звездочки передается на неё.

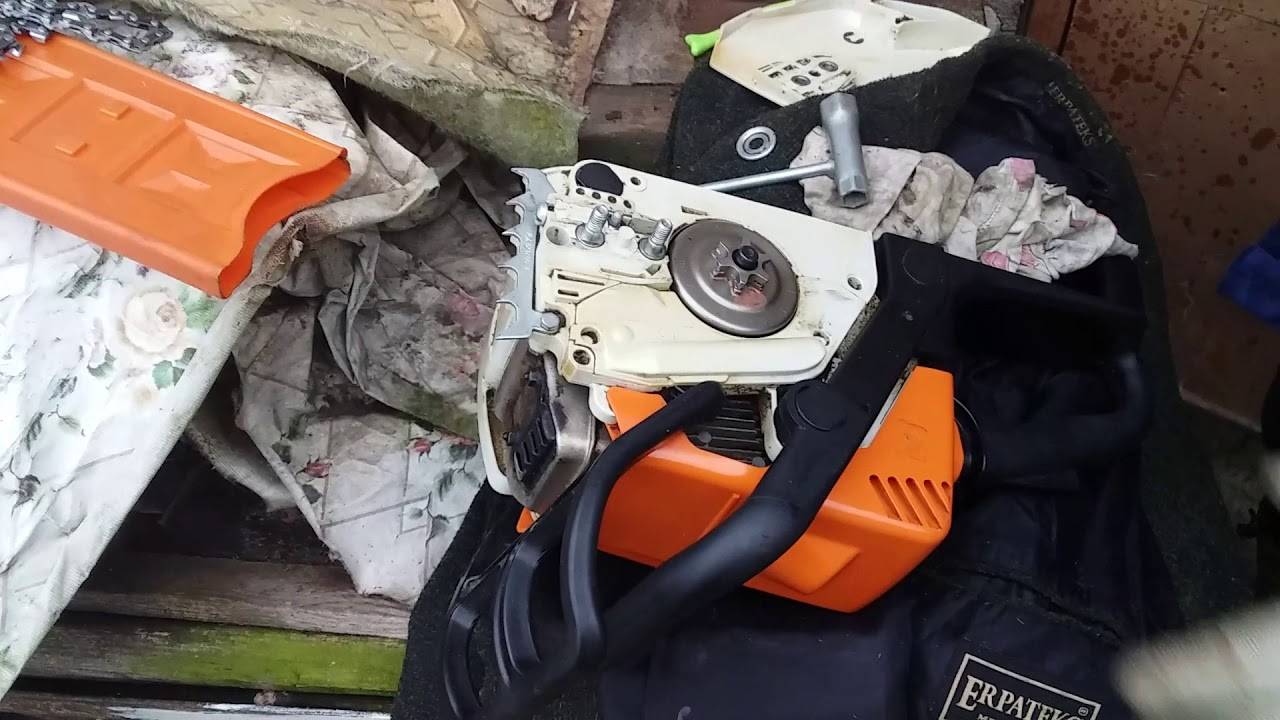

Индивидуальная неисправность системы смазки Stihl MS 180

Ввиду того что Stihl MS 180 является одной из самых распространенных моделей бензопил, хочется подробнее остановиться на одной, присущей только ей неисправности и описать способ устранения без замены деталей.

Достаточно часто на бензопиле Штиль MS 180 наблюдается разгерметизация масляной магистрали в том месте, где маслопровод, идущий от бака, устанавливается в корпус пилы. Определить неисправность можно по характерным подтекам смазки на днище инструмента.

Для устранения неисправности необходимо снять ручку бензопилы, вынуть шланг из посадочного отверстия, очистить и обезжирить. После всех этих манипуляций нанести на посадочное место шланга герметик и установить в корпус бензопилы.

Подробнее об устранении неисправности и полной диагностике системы смазки бензопилы штиль, можно узнать, посмотрев видео, в котором пошагово запечатлен процесс разборки и ремонт системы смазки.

Гарнитура

Сменное оборудование состоит из направляющей 15-дюймовой шины и цепи шагом 0,325 дюйма с приводом от ведущей звездочки. Настройка натяжения цепи производится специальным устройством.

Охлаждение и смазка цепи реализуется дозированной подачей масла в рабочую зону. На вход насоса масло подается из внутреннего резервуара объемом 200 мл.

Замена изношенного комплекта шина-цепь технически не сложная. Для того чтобы самостоятельно снять звездочку привода цепи необходимо использовать входящий в заводской комплект универсальный ключ.

Применение рекомендованных цепных масел положительно сказывается на эффективности и долговечности работы съемного оборудования в целом.

Неисправности системы смазки и как они устраняются

Основные неисправности системы подачи масла на бензопиле можно разделить на два основных вида, это общие неисправности присущие всем бензопилам и индивидуальные, которые могут различаться в зависимости от вида насоса и червячной передачи, установленной на конкретной модели. Начнем разбираться в неисправностях по порядку.

Работа бензопилой, если смазка цепи бензопилы не осуществляется, запрещена. Это пагубно влияет на шину, ведущую звездочку и цепь, а также может обернуться серьезными затратами на ремонт.

Признаки неисправности системы смазки, проверка её работоспособности

• Цепь бензопилы сухая и имеет бледноватый оттенок без блеска.
• Цепь относительно быстро растягивается.
• Шина очень горячая и даже может частично оплавляться краска.
• Масло из бака практически не убавляется.
• Снизилась эффективность реза на острой цепи

Все эти признаки указывают на то, что смазочный процесс протекает с нарушениями. Для того чтобы проверить подачу масла системой смазки необходимо снять боковую шину бензопилы и завести ее. Далее, нужно немного увеличить обороты наблюдая при этом за местом окончания масляной магистрали. Если масло поступает, скорее всего его количества недостаточно для нормальной смазки и нужно почистить или заменить фильтр и, если это возможно, отрегулировать подачу. В случае, когда не поступает, проблема более серьезная и требует проведения дальнейшей диагностики.

Существует способ проверки подачи масла, не снимая шины. Для этого необходимо направить конец шины в сторону, например, свежеспиленной чурки со стороны реза и максимально увеличить обороты, при этом нужно стараться держать конец шины на расстоянии не более 10 см от чурки. Если масленые пятна начнут появляться на её поверхности — значит масло подается.

Поиск неисправности

После того как было определено, что масло не подается, дальнейшая диагностика возможна только если полностью снять масляную систему. Конечно, в некоторых ситуациях помогает замена фильтра, но это встречается очень редко.

Доступ к масляному насосу некоторых моделей пил, возможен только после полной разборки, соответственно не имея навыков в ремонте бензоинструмента, проведение ремонта лучше доверить профессионалам.

Наиболее частые неисправности

1. Обрыв масляного шланга. Его иногда можно обнаружить и при визуальном осмотре. Проблема решается заменой неисправной детали.
2. Отсутствие резьбы на валу масляного насоса, поможет его замена.
3. Дефектная резьба на ведущей шестерне насоса аналогично решается установкой новой детали.
4. Отсутствие штопора главного вала (актуально для некоторых моделей инструментов, например, Homelite). Исправить можно установив вместо родного штопора, подходящий по диаметру гвоздик, обрезав его до необходимой длины.
5. Засор в магистрали. Можно удалить при помощи продувки сжатым воздухом или механически, с применением проволочки подходящего диаметра.
6. Засор фильтрующего элемента.
7. У инструмента Штиль MS 180, насос которого неразборный, он часто засоряется. Можно попытаться промыть в чистом бензине, если не поможет заменить.
8. У китайских бензопил (Цыганка), очень часто срезает пазы на главной шестеренке, через которые усилие от звездочки передается на неё.

Индивидуальная неисправность системы смазки Stihl MS 180

Ввиду того что Stihl MS 180 является одной из самых распространенных моделей бензопил, хочется подробнее остановиться на одной, присущей только ей неисправности и описать способ устранения без замены деталей.

Достаточно часто на бензопиле Штиль MS 180 наблюдается разгерметизация масляной магистрали в том месте, где маслопровод, идущий от бака, устанавливается в корпус пилы. Определить неисправность можно по характерным подтекам смазки на днище инструмента.

Для устранения неисправности необходимо снять ручку бензопилы, вынуть шланг из посадочного отверстия, очистить и обезжирить. После всех этих манипуляций нанести на посадочное место шланга герметик и установить в корпус бензопилы.

Подробнее об устранении неисправности и полной диагностике системы смазки бензопилы штиль, можно узнать, посмотрев видео, в котором пошагово запечатлен процесс разборки и ремонт системы смазки.
