Электрическая схема переделки шуруповерта под Li-Ion аккумуляторы
Комплектующие изделия подобраны, и теперь можно составить электрическую сборочную схему. Источником работы шуруповерта является бытовая электропроводка, с которой через зарядное устройство и плату BMS заряжаются аккумуляторы. На плате BMS есть две печатные площадки, к которым подключается зарядное устройство и шуруповерт. Кстати, если аккумулятор почти разряжен, а надо работать, то можно одновременно заряжать его и работать шуруповертом.
Выводы аккумуляторов припаиваются непосредственно к плате BMS, так как при работе шуруповерта они отдают большой ток и чем короче и большего сечения проводники, тем меньше потери энергии.
Непосредственно к выводам аккумуляторов подключается через кнопку включения индикатор уровня заряда. Одно деление соответствует 25% . Литиевые аккумуляторы не обладают эффектом памяти и их можно заряжать в любой момент, не ожидая полной разрядки.
Производители Li-Ion аккумуляторов рекомендуют, чтобы аккумулятор набрал полную мощность его пару раз надо полностью разрядить с последующей полной зарядкой.
При сборке схемы, для исключения выхода из строя компонентов, требуется неукоснительное соблюдение полярности подключения. На схеме провода положительной полярности обозначены красным цветом, а отрицательной – синим.
Особенности эксплуатации
Во время постоянной эксплуатации Ni-Cd батарей постепенно снижается разрядная емкость и напряжение. Существуют основные причины, которые объясняют эти процессы:
- снижение активной массы и ее последующее распределение по электролитам;
- истончение основной поверхности отрицательных и положительных электролитов;
- изменение размера и консистенции электролита;
- процессы, вследствие которых начинает происходить потеря кислорода и воды;
- появление утечек напряжения по причине появления дендритов в Cd.
Также эти процессы отмечаются, если эксплуатируются Ni-MH аккумуляторы. Отличие заключается лишь в применяемом материале электролита.
Все эти процессы снижают емкость и ухудшают проводимость. В некоторых случаях происходит разрыв контакта отрицательного и положительного электролита. Вследствие этого батарея больше просто не подает никаких признаков жизни.
Ремонт ионно-литиевой батареи шуруповерта своими руками
Профессиональные шуруповерты от ведущих компаний, таких как Bosh или «Макита» зачастую имеют в комплекте литиевые батареи. При всех выдающихся качествах, батареи не терпят глубокого разряда и работы при минусовых температурах. При нарушении условий эксплуатации потребуется ремонт АКБ. Возможно ли восстановить работоспособность литиевой батареи шуруповерта своими руками? Каковы особенности ремонта? Рассмотрим на примере шуруповерта «Макита».
Первая сложность – батарея поставлена на неизвлечение, то есть на клей. Потребуется применить терпение и настойчивость, использовать киянку для обстукивания корпуса, чтобы порвать клеевые связи. Освобожденные от корпуса банки имеют многоуровневую ступенчатую защиту, которую нельзя нарушать при замене элементов.
Признаки неисправности литиевой АКБ в шуруповерте «Макита»:
- не заряжается;
- сократилось время работы инструмента;
- уменьшилось время подзарядки;
- появилась течь.
Ремонт литий-ионной батареи заключается в определении неисправной банки на заряженном аккумуляторе и ее замене. После восстановления схемы корпус снова склеивают, батарею заряжают. Тренировка литиевой батарее не требуется.
Во время замены элемента необходимо соблюдать полярность и припайку вести быстро, не нагревая металл выше 40 С. При повреждении корпуса возможно самопроизвольное возгорание и взрыв банки.
Как повести ремонт никель-кадмиевой и литиевой батареи шуруповерта «Бош» своими руками, посмотрите подробно на видео.
Ремонт АКБ шуруповерта
Проверка и диагностика аккумуляторной батареи шуруповерта
Причина плохой работы шуруповерта может быть не в аккумуляторе, а в неисправностях мотора, редуктора, блока питания. Надежный способ определить источник проблемы – поставить вместо старой батареи такую же, которая обычно идет в комплекте вторым экземпляром. Прежде чем браться за вскрытие корпуса аккумулятора шуруповерта, его нужно зарядить до максимума. В случае с Ni-Cd устройствами требуется их сначала разрядить в ноль во избежание эффекта памяти. Для проверки и диагностики аккумуляторной батареи шуруповерта применяют 2 способа.
С помощью мультиметра
После того, как аккумулятор шуруповерта полностью заряжен, нужно его разобрать. Верхняя крышка блока обычно зафиксирована либо шурупами, либо клеем.
Здесь крышка приклеена
В первом случае понадобится отвертка, а клееный шов лучше аккуратно разделывать канцелярским ножом. Можно дополнительно вставлять еще какой-то острый предмет – ту же отвертку или саморез. Когда верхняя крышка освободится от склейки, ее будет нетрудно снять. Но нельзя забывать, что после ремонта корпус аккумулятора шуруповерта предстоит заново склеивать, а это не так просто и быстро, как закрутить шурупы.
После снятия крышки можно увидеть все банки, соединенные воедино. Цель – внимательно перебирать их, чтобы определить не исправные.
Так выглядит разобранный АКБ
Иногда испорченную банку аккумулятора шуруповерта выдают визуальные признаки – деформации, окисление и т.д. Может быть видно нарушение целостности соединительных пластин. Впрочем, это не отменяет главного: протестировать на выходное напряжение необходимо каждую банку.

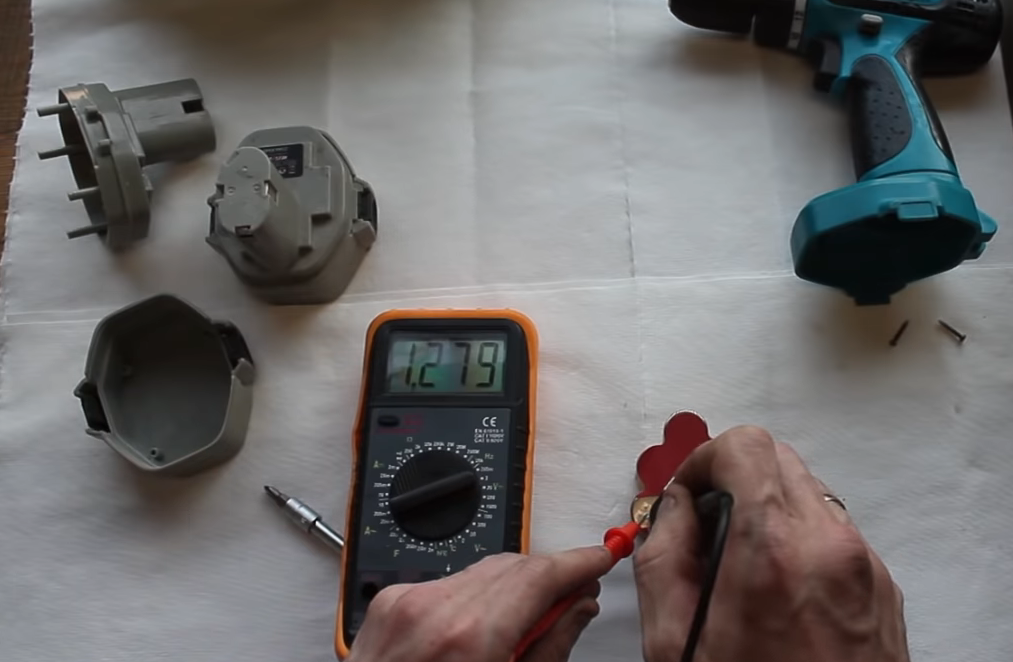

Для этого применяется мультиметр. Каждая банка аккумуляторной батареи шуруповерта аккуратно извлекается из корпуса, и проводятся замеры. Мультиметр нужно переключить в режим постоянного тока, и подвести черный провод к минусовому контакту банки, а красный – к плюсу. Показатели нормального выходного напряжения составляют 1,2 – 1,4 В для никель-кадмиевых и никель-металлгидридных батарей, 3,6 – 3,8 В – для литий-ионных. Полученные от мультиметра значения надо зафиксировать на бумаге или в электронном виде, а еще лучше – написать на каждой батарейке ее значение маркером, это не причинит вреда.
Тестирование батареек мультиметром
Если есть 2 мультиметра, задача немного упрощается: один будет работать как амперметр, второй как вольтметр. Если же прибор только один, его надо настроить в режим измерения напряжения, а в роли амперметра использовать простой провод от мультиметра до источника питания.
Подключение такое:
- два тонких провода (0,25 мм кв) от вольтметра к источнику питания;
- чуть более толстые провода от аккумулятора к амперметру и источнику питания, а также от амперметра к вилке.
Тестирование мультиметром
Если вольтметр выдает номинальное напряжение, а ток заряда на амперметре не дотягивает до 1 А, то, скорее всего, дело в неисправности какого-то элемента батареи. Тут не получится реанимировать аккумулятор шуруповерта самому в домашних условиях – надо нести в ремонт. Если разряженная АКБ имеет суммарное напряжение 16,8 В, это указывает либо на короткое замыкание, либо на естественное разряжение. Для заряженного аккумулятора шуруповерта упомянутый показатель напряжения означает короткое замыкание элемента: восстановление – не выход, только замена.
Проверка методом нагрузки
Для этого варианта проверки не надо разбирать аккумулятор шуруповерта. Потребуются автомобильные лампочки. Они служат индикатором силы тока.
Проверка делается так:
- Полностью зарядить АКБ шуруповерта.
- Дать на него номинальную нагрузку. Она рассчитывается делением мощности шуруповерта на номинальное напряжение аккумулятора. Чтобы в цепи появилась необходимая нагрузка, надо подключить автолампочки.
- Если отдача тока от батареи шуруповерта длится несколько минут, напряжение чуть ниже номинального, а яркость ламп не снижается, то аккумулятор в норме. Преждевременное ослабевание тока аккумуляторной батареи шуруповерта типа ni-cd – проявление эффекта памяти. Тогда требуется восстановление.
Диагностика с автолампочкой
«Банки», в которых хранятся не деньги
Говоря про восстановление аккумулятора шуруповерта, нельзя не упомянуть о том, что АКБ, которыми оснащается оговариваемый строительный инструмент, могут иметь различные технические характеристики. Часто такого рода «энергетическая индивидуальность» источника питания играет немаловажную роль в момент эксплуатации. Например, при низкотемпературных условиях работы предпочтение следует отдавать никель–кадмиевым аккумуляторам. Тогда как никель-металл-гидридный тип батарей более долговечен в использовании и может иметь сравнительно большую емкость. Между тем, широко стали применяться и литий-ионные АКБ. Источник питания данного типа и вовсе не нуждается в обслуживании, лишен «эффекта памяти», а главное — при высокой емкости «энергетические банки» батареи имеют более компактные размеры, нежели у «конкурентов».
Особенности видов аккумуляторов + (Видео)
Акб – это самая важная деталь в шуруповерте. Если инструмент стал плохо работать, то одной из причин является выход из строя аккумуляторов. Новый аккумуляторный блок стоит чуть меньше самого шуруповерта. И надо сделать серьезный выбор – покупать новый блок или новый инструмент. Не дешевое удовольствие.
Но, если это создал человек, то человек может и отремонтировать. Главное чтобы работала голова, и руки имели правильный исток. Своими руками можно сделать ремонт аккумуляторов, которые после этого проработают еще не один год.
Аккумуляторные батареи состоят из нескольких элементов. Они очень похожи на обычные батарейки, но могут заряжаться. Число циклов заряда определяет основную цену элементов. По видам материала аккумуляторные элементы делятся на:
- никель-кадмиевые;
- литий — ионные;
- никель — металл – гидридные.
В списке они расположены по частоте применения. Никель – кадмиевые элементы (Ni-Cd) наиболее часто встречаются в шуруповертах разных марок. Это объясняется сравнительной дешевизной. Но они имеют низкое отдаваемое напряжение и число циклов заряда – разряда тоже низкое. Напряжение на одном таком аккумуляторе около 1.2 В. Если шуруповерту для работы требуется 12 В, то батарея должна состоять не менее чем из 12 таких элементов.
Они долго хранятся в незаряженном состоянии и не боятся температур. Но уровень саморазряда заставляет часто заряжать батарею, что и является поводом выхода из строя. Экология производства таких аккумуляторов приемлема не в каждой стране мира, но, может быть, поэтому они и дешевле.
Литий – ионные (Li – Ion) аккумуляторы имеют лучшие показатели. Напряжение на отдельном экземпляре достигает 3.6 В. Высокая емкость заряда. Для работы инструмента достаточно четырех штук. Это очень радует руки, потому что инструмент надо и переносить, и держать в руках на любой высоте. Число циклов заряда высокое, но вот цена тоже не низкая. Зато батарея не имеет «памяти» к уровню заряда. И саморазряд небольшой. Словом, все хорошо кроме цены.
Никель – металл – гидридные (Ni – MH) аккумуляторы имеют почти все недостатки предыдущих марок. При качестве никель – кадмиевых элементов их цена равна стоимости литий – ионных. Применение на практике очень низкое там, где есть низкие температуры. Низкие температуры выводят из строя сразу всю батарею.
Отремонтировать батарею аккумуляторов своими руками можно, но это не означает, что можно отремонтировать один элемент. Один элемент можно попытаться восстановить, а если восстановление не помогает, то его надо просто заменить. Заменить можно вообще все элементы батареи. Это самый лучший вариант – купить новые элементы и сделать замену. Но это не всегда быстро, а инструмент нужен сейчас.
Особенности видов аккумуляторов + (Видео)
Акб – это самая важная деталь в шуруповерте. Если инструмент стал плохо работать, то одной из причин является выход из строя аккумуляторов. Новый аккумуляторный блок стоит чуть меньше самого шуруповерта. И надо сделать серьезный выбор – покупать новый блок или новый инструмент. Не дешевое удовольствие.
Но, если это создал человек, то человек может и отремонтировать. Главное чтобы работала голова, и руки имели правильный исток. Своими руками можно сделать ремонт аккумуляторов, которые после этого проработают еще не один год.
Аккумуляторные батареи состоят из нескольких элементов. Они очень похожи на обычные батарейки, но могут заряжаться. Число циклов заряда определяет основную цену элементов. По видам материала аккумуляторные элементы делятся на:
- никель-кадмиевые;
- литий — ионные;
- никель — металл – гидридные.
В списке они расположены по частоте применения. Никель – кадмиевые элементы (Ni-Cd) наиболее часто встречаются в шуруповертах разных марок. Это объясняется сравнительной дешевизной. Но они имеют низкое отдаваемое напряжение и число циклов заряда – разряда тоже низкое. Напряжение на одном таком аккумуляторе около 1.2 В. Если шуруповерту для работы требуется 12 В, то батарея должна состоять не менее чем из 12 таких элементов.
Они долго хранятся в незаряженном состоянии и не боятся температур. Но уровень саморазряда заставляет часто заряжать батарею, что и является поводом выхода из строя. Экология производства таких аккумуляторов приемлема не в каждой стране мира, но, может быть, поэтому они и дешевле.
Литий – ионные (Li – Ion) аккумуляторы имеют лучшие показатели. Напряжение на отдельном экземпляре достигает 3.6 В. Высокая емкость заряда. Для работы инструмента достаточно четырех штук. Это очень радует руки, потому что инструмент надо и переносить, и держать в руках на любой высоте. Число циклов заряда высокое, но вот цена тоже не низкая. Зато батарея не имеет «памяти» к уровню заряда. И саморазряд небольшой. Словом, все хорошо кроме цены.
Никель – металл – гидридные (Ni – MH) аккумуляторы имеют почти все недостатки предыдущих марок. При качестве никель – кадмиевых элементов их цена равна стоимости литий – ионных. Применение на практике очень низкое там, где есть низкие температуры. Низкие температуры выводят из строя сразу всю батарею.
Отремонтировать батарею аккумуляторов своими руками можно, но это не означает, что можно отремонтировать один элемент. Один элемент можно попытаться восстановить, а если восстановление не помогает, то его надо просто заменить. Заменить можно вообще все элементы батареи. Это самый лучший вариант – купить новые элементы и сделать замену. Но это не всегда быстро, а инструмент нужен сейчас.
Ремонт аккумуляторных батарей шуруповертов
Ремонтные работы включают в себя восстановление источников питания или замену банок в аккумуляторе шуруповерта своими руками.
Перед разборкой и ремонтом аккумулятор полностью заряжается штатным зарядным устройством. Восстановление производится в следующей последовательности:
Разборка корпуса
Корпус батареи состоит из двух частей. Встречается соединение на шурупах – в таких случаях разбор не представляет труда. При клеевом соединении необходимо тщательно обстучать киянкой места склейки. По мере разрушения клеевого слоя необходимо прикладывать усилия для разъединения частей. Может помочь острый тонкий нож, который вводится в щель между частями.
Определение дефектных банок
Порядок действий для определения дефектных банок:
- элементы внимательно осматриваются;
- выявляются вздутые, со следами вытекшего электролита на корпусе и т. п., которые невозможно починить, для замены;
- тестером проверяется выходное напряжение на каждой банке. В никель-кадмиевых и никель-металлогидридных элементах должно быть 1,2 V, в литий-ионных – от 3, 6 до 4 V в зависимости от модели. Если аккумулятор эксплуатируется долго, показатели будут меньше, однако снижение не должно превышать 10-20%. Цель проверки – выявить аккумуляторы, имеющие заряд меньше половины от номинала.
Электрическая емкость снижается вследствие неравномерности заряда элементов штатной зарядкой. Устройство отключается, когда температура бочки, на которой установлен термодатчик, достигнет значения полного заряда. Часть элементов при этом могут быть недозаряжены. Это губительно для никель-кадмиевых батарей, так как из-за эффекта памяти после нескольких циклов с неполным зарядом их характеристики значительно ухудшаются.
Восстановление элементов
Алгоритм восстановления банок:
- разряженный элемент подключается с соблюдением полярности к универсальному зарядному устройству, например Imax B6. Прибор проводит зарядку-разрядку основных типов аккумуляторов токами разной силы в автоматическом режиме с постоянным контролем состояния батарей;
- проводится 2-3 цикла полный заряд/полный разряд током, соответствующим типу батареи. Обычно этого достаточно для получения высокого заряда батарейки. Процесс повторяется с другими разряженными элементами. Необходимо помнить, что для устранения эффекта памяти Ni-Cd аккумулятору необходимо 5-6 циклов глубокий разряд/максимальный заряд.
Существуют и другие способы восстановления работоспособности батарей:
- кратковременное воздействие токами, значительно превышающими силу токов зарядки. Утверждается, что таким способом можно быстро восстановить любую «убитую» батарею. Действительно, при импульсном воздействии тока в 10 и более раз превышающего силу тока зарядки Ni-Cd и Ni-MH батареи быстро достигают номинальной емкости. Однако эффект такого воздействия длится 2-3 цикла, затем батарея обычно восстановлению не подлежит.
- добавление внутрь корпуса элемента дистиллированной воды: в корпусе сверлится небольшое отверстие, через него внутрь вводится 1 куб. см. дистиллята, проводится полная зарядка элемента. Через несколько дней проверяется уровень заряда: если он низкий, внутрь вводится еще 1 куб. см. воды и батарея вновь заряжается.
При достижении нормальных показателей емкости и напряжения корпус герметизируется, и аккумулятор готов к работе. Этот способ более эффективен, чем способ зарядки высокими импульсными токами.
Сборка аккумулятора
После того, как ремонт АКБ шуруповерта завершен, батарею можно собирать:
- элементы вставляются в основание корпуса батареи без больших усилий – соединения пайкой не так надежны, как сварные и могут повредиться;
- провода, идущие на клеммы батареи, укладываются без сильных перегибов. Не допускается их соприкосновения друг с другом или с полюсами банок;
- при сборке литиевых батарей плату-контроллер изолируют от элементов прокладкой из картона, полиэтилена и т. п., чтобы избежать короткого замыкания в схеме;
- части корпуса соединяются друг с другом шурупами, если это предусмотрено конструкцией, или с помощью клея. Рекомендуется клей-герметик – соединение получается надежное и герметичное, в при необходимости быстроразъемное.
Как разобрать аккумулятор
Если выявлена неисправность АКБ, надо перейти к обнаружению неисправных банок – все ячейки редко выходят из строя одновременно, а для создания проблем достаточно одной или нескольких отстающих банок. Поэтому ремонт аккумуляторов для шуруповерта надо начать с разбора АКБ и извлечения ячеек. Рассоединять их пока не надо.
Порядок разборки зависит от конструкции корпуса. Где-то надо будет отжать защелки, где-то вывинтить саморезы или винты. После снятия крышки надо вытащить элементы батареи.
Банки АКБ, извлеченные из корпуса.
Перед тем, как перебрать батарею, надо провести визуальный контроль каждой ячейки. Если среди них есть вздувшиеся, механически поврежденные, со следами потеков электролита или коррозии, такие банки без раздумий надо помечать, как неисправные. Восстанавливать их не стоит.
На остальных элементах надо замерить напряжение. Если оно не соответствует номиналу (или даже ниже нижнего предела), банку надо попробовать зарядить. Рассоединять батарею и в этом случае не обязательно.
Зарядка отдельной ячейки.
Для этого нужен будет источник напряжения с регулируемым выходом. Если зарядить не удалось, банка отбраковывается. Элементы, которые получилось довести до номинала, надо раздельно проверить на емкость и токоотдачу по методике, указанной выше. Если банка не держит зарядку или не выдает достаточный ток, она бракуется.
Подтягивать заряд литий-ионных банок надо при отключенной плате балансировки. Она может интерпретировать глубокий разряд, как неисправность, и блокировать элемент.
Тестирование одиночного элемента на емкость и токоотдачу.
Внутренности аккумулятора шуруповерта
Внутри аккумулятор шуруповерт устроен очень просто. Аккумуляторные банки соединены последовательно между собой металлической фольгой с помощью точечной сварки. В простейшем случае все заканчивается скользящими контактами.
Более сложные аккумуляторы имеют в своем составе платы контроллера заряда и разряда с отслеживанием температуры банок. Чаще всего такие платы ставятся в шуруповертах брендовых фирм с литий-ионными аккумуляторными секциями.
Дальше рассмотрим подробнее достоинства и недостатки разных видов аккумуляторных батарей и поговорим про восстановление аккумулятора своими руками.
Замена отдельных элементов в аккумуляторе
Если емкость батареи падает, это значит, что, как минимум, несколько ее элементов вышли из строя. Все АКБ разом не могут «сесть», поэтому вначале нужно найти в цепочке самые малоемкие батарейки, а потом разобрать аккумулятор и заменить их на новые.
Как выявить «слабые звенья»
Поиск севших батареек в цепи можно осуществить двумя способами:
- с помощью мультиметра,
- мультиметр + лампа-«нагрузка».
Для первого способа понадобится только мультиметр:
- зарядить АКБ полностью,
- разобрать корпус аккумулятора,
- произвести замеры номинального U на каждой батарейке (номинал для никель-кадмиевых батареек — 1,2 В, для литий-ионных — 3,6 В),
- отметить крестиком элементы, на которых U ниже номинального, чтобы не перепутать с другими,
- собрать аккумулятор,
- включить шуруповерт,
- работать им до заметного уменьшения мощности,
- разобрать аккумулятор снова, измерить показатели U вторично.
На батарейках, которые помечены крестиком, «провалы» в напряжении будут значительно больше, чем у остальных — чаще всего, ниже 1 В. Что касается разницы между показателями U в АКБ, то если она составят минимум 0,5-0,7 В, это весьма существенно.
Второй способ нахождения «севших» батареек менее трудоемкий и более простой. Если выходное напряжение шуруповерта 12 В, понадобится лампа с таким же выходным напряжением.
Ход действий:
- зарядить аккумулятор полностью,
- подсоединить лампу в качестве нагрузки к обоим полюсам АКБ,
- ждать полной разрядки аккумулятора,
- замерить мультиметром показатели напряжения на клеммах всех элементов поочередно.
«Севшие» батарейки легко отделить потому, что напряжение у них после разрядки падает больше всего.
Пайка – самый сложный момент + (Видео)
На заводе аккумуляторы сваривают точечной сваркой. Но не в каждой домашней мастерской она есть. Ходят упорные мнения, что воздействия высокой температуры на элементы выводят их из строя. Мнения есть, но доказательств тому нет. Поэтому соединить элементы в батарею можно методом обычной пайки. Метод проверялся и на li ion аккумуляторах.
Для этого берется электрический паяльник мощностью 40 – 60 Вт, флюс для пайки никеля или тот, который есть и полоски нетолстой жести. Из жести изготавливаются соединители.
Перед сборкой необходимо залудить все контактные места аккумуляторов и соединительные пластины. Затем накладываем пластину на контакт и прижимаем паяльником. Мощный паяльник может быстро спаять луженый слой. Для этого достаточно доли секунды.
Проверяем пайку на физический разрыв. Подобным образом надо перепаять следующие контакты. Ничего сложного в этом процессе нет. Нужна определенная аккуратность и навык, чтобы сделать все самому. После пайки протираем все места спиртом, чтобы удалить остатки флюса, собираем батарею в корпус и ставим на зарядку. После полной зарядки делаем полную разрядку для выравнивания элементов и батарея готова к использованию.
Как диагностировать неисправность аккумулятора
К основным неисправностям аккумулятора шуруповерта можно отнести следующие:
- батарея не заряжается;
- АКБ быстро заряжается и так же быстро разряжается;
- АКБ не держит зарядку длительное время.
Неисправность АКБ шуруповерта может быть вызвана выходом из строя одного или нескольких накопительных элементов. Неисправность всех банок в аккумуляторном блоке встречается очень редко, поэтому восстановить аккумулятор вполне возможно. Поскольку все банки соединены последовательно, то потребуется разобрать блок и найти неисправные.
Проверка с помощью мультиметра
Поскольку все составляющие батарейного блока должны иметь одинаковый уровень напряжения, то найти неисправный элемент не составит большого труда. Для этих целей обычно используют мультиметр, переключив его в режим измерения напряжения. При замерах следует учитывать номинальное напряжение для разных типов батарей:
- Li-Ion (литий-ионная) батарея имеет номинальное напряжение 3,6-3,8 В;
- Ni-Cd (никель-кадмиевый) и Ni-MH (никель-металл-гидридный) аккумулятор имеет номинал напряжения, равный 1,2-1,4 В.
Поиск неисправного элемента питания происходит следующим образом.
Подключите АКБ к зарядному устройству и дождитесь ее полной зарядки.
Разберите корпус АКБ, извлеките из него все банки и замерьте напряжение на каждой из них.
Банки с номинальным напряжением ниже нормы необходимо промаркировать.
Соберите блок, установив в него все извлеченные элементы, и подсоедините его к шуруповерту.
На следующем этапе необходимо включить инструмент и выполнить им несколько операций, чтобы достичь заметного падения мощности.
После разрядки, снова следует разобрать аккумуляторный блок и сделать замер напряжения на всех батарейках цепи
Следует обратить особое внимание на промаркированные банки.
Если вы заметили на каком-либо элементе питания снижение напряжения на 0,5-0,7 В, то такую батарею можно считать непригодной, и ее придется заменить.
Проверка под нагрузкой
Чтобы узнать, через какое время аккумулятор полностью садится, необходимо проверить батарею под нагрузкой. Последняя подбирается в соответствии с мощностью батареи.
Подключите аккумулятор через амперметр к лампочке на 2-3 минуты. Все измерения нужно проводить вольтметром. Напряжение на выходах АКБ должно быть немного больше 12,4 В. Если за это время показания упали и находятся в диапазоне 12-12,4 В, то это говорит о том, что в цепи находятся поврежденные банки. Также о том, что в блоке находятся неисправные элементы, может сигнализировать падение яркости подключенной лампы.
Распространенные неисправности
Короткое замыкание — одна из самых распространенных неисправностей Владельцы шуруповертов, которые решили самостоятельно заняться ремонтом батареи, должны ознакомиться с наиболее распространенными типами неисправностей. Есть несколько причин, из-за которых аккумуляторы перестают нормально функционировать:
- разрушение пластин;
- короткое замыкание;
- загрязнение электролита;
- смена полюсов;
- деградация кристаллов из-за длительного хранения в разряженном виде.
