Рейсмусовый станок своими руками

Конструкция и разновидности рейсмусовых станков

Конечно, рейсмусовый станок был не единственным в той мастерской. А многие из этих мастерских и вовсе не могли похвастаться такой роскошью. Но циркулярная пила, зачастую собранная на одном валу с барабаном фуговального станка, почти всегда имелась. И тогда несложное приспособление, позволяющее контролировать равномерность прижима заготовки к поверхности рабочего стола, приближало фуговальный станок по своему функционалу к рейсмусовому, что в умелых руках обеспечивало почти одинаковый результат, хотя и несколько белее затратный и по работе, и по времени.

Мы так подробно здесь об этом рассказываем, чтобы была понятнее основная тема статьи – изготовление рейсмусового (рейсмусного) станка своими руками. Ведь главная его задача: прострогать погонажный деревянный материал с одинаковой толщиной. А несколько последовательных операций строгания на фуговальном станке с таким прижимным приспособлением, этот результат обеспечит.

Но, чем же оснащен настоящий рейсмус?

Рейсмусовый станок имеет:

• рабочий стол;
• рабочий вал (1 или 2), два – для одновременной обработки двух поверхностей заготовки или один – для обработки заготовки с одной стороны;
• валки для прижима и протяжки заготовки (пару сверху или две – сверху и снизу), с электрическим или ручным приводом;
• систему регулировки высоты стола;
• систему защиты от обратного хода заготовки.

В варианте доработки фуговального станка, часть из перечисленных систем отсутствует. Но также, промышленно выпускаются станки двойного назначения – фуговально-рейсмусовые.

В них под рабочим столом для фугования располагается регулируемый по высоте рабочий стол рейсмуса. Обработка заготовки осуществляется тем же барабаном с ножами, что и фугование. При этом обрабатывается только верхняя ее часть. Во время работы станка в качестве рейсмусового, верхняя часть станка закрывается защитной накладкой, во избежание получения травмы.

Иногда вместо барабана с ножами устанавливается широкая фреза.

Рейсмусовый станок из электрорубанка выполненый своими руками

Именно такой подход к решению большинства заданий для рейсмуса, которые возникают в условиях домашней мастерской, нам кажется наиболее интересным.

В первую очередь, этот интерес базируется на минимальных доработках уже существующего инструмента для выполнения работы дорогостоящего оборудования с практически тем же результатом.

Установив электрорубанок на платформу с изменяющейся высотой, мы получаем почти тот же рейсмус. Правда, в нем регулируется не положение рабочего стола, а положение рабочего инструмента по отношению к обрабатываемой заготовке, но суть процесса от этого не меняется. Роль стола здесь выполняет ровная мощная доска с ограничителями ширины по бокам. Они же служат местом крепления основного узла. Но прежде поговорим именно о нем.

На рубанке заднюю опорную пластину мы поменяем на самодельную из ОСП или фанеры, толщиной, обеспечивающей одинаковый уровень с передней пластиной, регулирующей необходимый зазор (1 – 3 мм) для снятия стружки. Ширина ее должна соответствовать ширине нашего импровизированного рабочего стола.

По бокам этой пластины прикручиваются рейки для крепления ножек, высоту которых диктует исключительно здравый смысл. Очевидно что, исходя из стандартной ширины ножей рубанка в 82 мм, толщина обрабатываемых заготовок не должна быть больше 100 мм, поэтому расстояние между осями креплений ножек можно взять равным 110 – 120 мм. Соответственно, их общая длина будет колебаться от 140 до 160 мм при ширине от 35 мм и толщине не менее 10 мм. Крепление ножек осуществляется строго на одинаковом расстоянии от края бруска.

Основные характеристики и использование рейсмуса

Многие строители и плотники используют рейсмус для создания заготовок, при разметке линий на деревянных плоскостях и поверхностях. Использование этого инструмента позволит сократить время многих работ в несколько раз, особенно если в вашем арсенале раньше были только карандаш и измерительная линейка. Именно тут кроется главное преимущество. Несмотря на то, что вы можете чертить линии на деревянных поверхностях с помощью карандаша и вдоль, и поперек волокон, наносимые им линии будут иметь разную толщину на разных этапах работ, поскольку его грифель «затуппяется».

Шпильки или лезвия рейсмуса оставляют тонкую линию на всем пути «следования» устройства, исключая любые возможные колебания. Однако здесь есть и недостаток. Например, если вы используете не грифель, а шпильки в качестве инструмента для нанесения линий, на обрабатываемом материале будут оставаться пусть и еле видные, однако не удаляемые следы. Впрочем их достаточно легко скрыть под другими частями и деталями заготовок. Рейсмус может использоваться при:

• Разметке середины доски для фугования и роспуска;
• Разметке разнообразных соединений.

Чтобы узнать, как сделать деревообрабатывающий настольный станок (рейсмус), даже самой простой конструкции, прежде всего, ознакомьтесь с конструкцией инструмента. Устройство состоит из четырех элементов: штанги, фиксаторов, колодки и шпилек. С помощью колодки, которая передвигается вдоль штанги, будет измеряться расстояние от нее до шпилек, а фиксация осуществляется благодаря винтовому зажиму. Штанга, чаще всего, имеет измерительную шкалу, благодаря которой можно легко настроить инструмент на необходимый размер, не прибегая ни к каким дополнительным маневрам с настройкой.

Меры обеспечения безопасности при работе

Фуганок, в силу сочетания опасных факторов – высокой скорости вращения вала и наличия острых лезвий, относится к потенциально травмоопасному оборудованию. Работа с ним предполагает четкое соблюдение ряда правил техники безопасности. Особенно это касается самодельных инструментов: неправильный расчет элементов, которые их составляют, часто приводит к фатальным последствиям. Чтобы избежать проблем в работе с фуговальным станком, нужно придерживаться таких требований:

1. Прежде чем начать работу, нужно подождать, пока вал не наберет максимальную скорость.
2. Ни в коем случае нельзя производить осмотр рабочего инструмента, его смазывание или очистку от стружки во время работы. Для этого нужно остановить станок, обесточить его и только тогда приступать к обслуживанию.
3. При обработке мелких деталей, длина которых не превышает 40 см, а ширина – 5 см, следует пользоваться специальным вертикальным упором. Он имеет вид толстой доски, которая неподвижно крепится к подающему рабочему столу.
4. Для повышения безопасности работы, вал фуганка можно оборудовать специальной защитной заслонкой. При поступательном движении материала она отодвигается, а после окончания обработки возвращается в начальную позицию при помощи системы пружин. Лезвия вала при этом остаются закрытыми от случайного контакта.
5. Большое значение имеет освещение – все работы нужно проводить при свете мощной лампы, либо на улице.

Соблюдение этих простых правил поможет сделать вашу работу не только быстрой, но и полностью безопасной.

Виды оборудования

Есть различные рейсмусы:

• Односторонние (бытовые) станки. Их отличают небольшие размеры, и их часто используют при выполнении работ в домашней мастерской. Как ясно из названия, строгание с помощью такого оборудования производится только с одной стороны пиломатериала. При этом обработке подвергается преимущественно верхняя сторона детали.
• Двухсторонние. Станки такого типа имеют более сложную, по сравнению с односторонними рейсмусами, конструкцию и используются преимущественно на производстве. Они считаются профессиональным оборудованием. С их помощью осуществляется обработка как верхней, так и нижней части заготовки. Станки обладают довольно большой мощностью. Их также отличает и высокая скорость производимой обработки.
• Трёхсторонние, четырёхсторонние и многосторонние рейсмусы — это станки, используемые в промышленном производстве. С их помощью можно обрабатывать детали с любых сторон, придавая им определённую структуру и форму. Промышленные рейсмусы имеют большие размеры, за ними сложнее ухаживать, они требуют более тщательного ремонта. Но, кроме имеющихся сложностей, производственные рейсмусы имеют очевидное преимущество: их производительность максимальна.

По видам конструкции рейсмусы можно классифицировать на такие устройства:

1. Мобильные. Они имеют небольшой вес и размер. Такие компактные устройства можно использовать для строгания небольших заготовок.
2. Стационарные устройства. Их отличают внушительные размеры и большой вес. Крупногабаритные рейсмусы используются для обработки крупных деталей.

В независимости от составляющих частей и функционального предназначения, все станки оснащены специальным устройством, обеспечивающим автоматическую подачу заготовки. Оно состоит из системы роликов, с помощью которых пиломатериалы прижимаются к специальному валу. Ролики постепенно продвигают заготовку, пока она не достигнет рабочей поверхности рейсмуса.

Мощность используемого оборудования колеблется в пределах от 1,6 до 8 кВт. При строгании ширина может достигать 39 см, а глубина составляет примерно 3 мм.

Станки различаются по скорости вращения вала, количеству ножей в своём составе, количеству потребляемой энергии и иными существенными особенностями, которые обязательно нужно учитывать при приобретении рейсмусового оборудования.

Правила работы на фрезерах

Знание правил работы на рейсмусе позволит повысить качество обработки пиломатериалов, избавив домовладельца от каких-либо сложностей с эксплуатацией сделанного им инструмента.

Правила работы следующие:

• Шпильку станка устанавливают в правильное положение.
• В зависимости от размеров обрабатываемых деталей задают ход рейсмуса, для чего фиксируют направляющий брусок.
• Станок слегка наклоняют, что открывает режущую часть шпильки, закладывают внутрь обрабатываемый пиломатериал, после чего инструмент натягивают на себя, это позволяет режущей головке снять тонкий слой древесины.
• Раз за разом выполняют поступательные движения головкой рейсмуса, снимая слой древесины с обрабатываемых пиломатериалов, добиваясь их идеально ровной поверхности.

Правильно собранный рейсмусный фрезер на основе электрорубанка по функциональным возможностям, эффективности и производительности не будет уступать дорогому заводскому оборудованию. Потребуется лишь отыскать в интернете качественную схему изготовления рейсмуса и в последующем следовать чертежам, собирая электрический станок. Проще всего такой инструмент выполнить на основе электрического рубанка, который монтируется на фанерной основе. Простейшей рейсмус, изготовленный самостоятельно, будет отличаться функциональностью в использовании, гарантируя качественную обработку древесины.

Originally posted 2018-03-28 15:17:32.

Назначение станка

Деревообрабатывающая отрасль во многих отраслях требует присутствия рейсмусового оборудования. Оно помогает производить обработку досок, бруса, щитов, достигая точного идеального эффекта со всех сторон заготовки.

Обрабатывая неровное шероховатое бревно, полученный брус будет ровным и гладким по всем четырем плоскостям. Рейсмус – это строгательный агрегат, который производит обработку сразу большой площади изделия.

Изготовленные своими руками машины, отличаются малым весом, благодаря чему их легко перевозить с места на место, а также они проще устроены регулировке толщины снимаемой с дерева.

Настройка пружинного блока

Поворачивает пакет гибких прижимных элементов вокруг основной оси второй стержень — ось зажима. Он параллелен оси вращения, закреплён концами в опорах, но высоту его положения можно изменять (по дуге).

Перемещение оси зажима осуществляет мастер, вручную, перед строганием. Тем самым он регулирует силу прижатия материала пружинным блоком (в зависимости от толщины заготовки). Фиксируется заданное положение подвижного стержня ручкой (винтом-барашком).

Важно! Режущая кромка лезвий в верхнем положении должна быть вровень с рабочей поверхностью принимающего стола. Зазор между кромкой принимающей части стола и окружностью, которую описывают лезвия ножей, допустим не шире 3 мм

Как сделать своими руками

В первую очередь, при сборке самодельного рейсмуса необходимо изготовить площадку для ручного фрезера. Для этого нужно взять деревянную заготовку и точно по её центру высверлить отверстие под рабочий орган инструмента. Далее следует отрезать болгаркой от квадратного профиля две части по 200 мм. В два получившихся бруска нужно вставить по бокам подшипники и уплотнить их клеевым пистолетом. Теперь эти детали можно соединить с площадкой под фрезер по её длине с помощью саморезов.

Когда площадка полностью готова следует дополнить её направляющими. Их роль будут выполнять металлические стержни, длиной около 900 мм. Вся конструкция рассчитана на ширину 1 м, но направляющие должны быть чуть короче, чтобы платформа могла свободно передвигаться внутри рамки. Направляющие вставляются в отверстия подшипников платформы. Теперь нужно отрезать ещё два бруска от профиля длиной 270 мм. В них проделываются отверстия для фиксации направляющих и подшипников для передвижения каретки

Важно чтобы эти отверстия были точными, и никак не сгибали стальные стержни. Направляющие аккуратно привариваются к профилю, а на его концах следует болтами закрепить по одному подшипнику

Итак, осталось только сделать рамку самодельного рейсмуса. Металлические уголки свариваются между собой в квадрат таким образом, чтобы две параллельные стороны были зафиксированы уголком внутрь, а другие две наружу. При этом обязательно чтобы от всех уголков вниз шла одна сторона по ширине. Сейчас можно примерить каретку, поместив передвижные подшипники на внутренние стороны уголков.

Площадка должна перемещаться внутри рамки свободно во всех направлениях. После проверки остается только сделать ограничители для колёсиков и прикрутить регулируемые по высоте ножки. Ограничители делаются из того же стержня, что и направляющие. Они привариваются к внутренним уголкам так, чтобы подшипники при движении не смещались в стороны. Под ножки просверливаются отверстия в сторонах рамки, которые установлены углом наружу.

На этом работа с рейсмусом завершена. Теперь Вы сможете обрабатывать деревянные заготовки в домашних условиях, которые в точности никак не уступят промышленным вариантам.

Передний подвижный стол

Конструкция переднего стола создается в подвижном виде. Она представлена сочетанием двух деталей, которые скреплены под углом 90 градусов. Существенно повысить прочность можно за счет создания боковых упоров. Крепление отдельных частей проводится при использовании саморезов, но существенно повысить прочность можно за счет использования столярного клея.

Следующий шаг заключается в создании двух сквозных отверстий на расстоянии 70 мм друг от друга. Фиксация проводится за счет двух винтов, к примеру, с барашками. За счет этого проводится регулировка положения этого элемента.

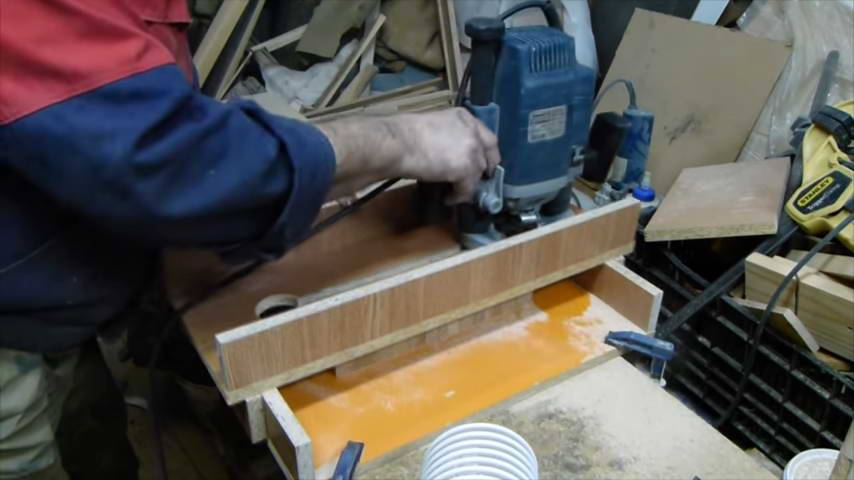

Фрезер-копир

Кто выпиливал лобзиком большое количество одинаковых деталей, наверняка знает, как утомительна эта монотонная работа. С помощью ручного фрезера нужное количество деталей можно просто скопировать! Главное, хорошо и качественно подготовить шаблон. А дальше, берем и устанавливаем во фрезер копировальную втулку, идущую в комплекте большинства моделей. Закрепляем шаблон на материале, и копируем, копируем, копируем…

Такая задача посильна фрезерам с небольшой номинальной мощностью:

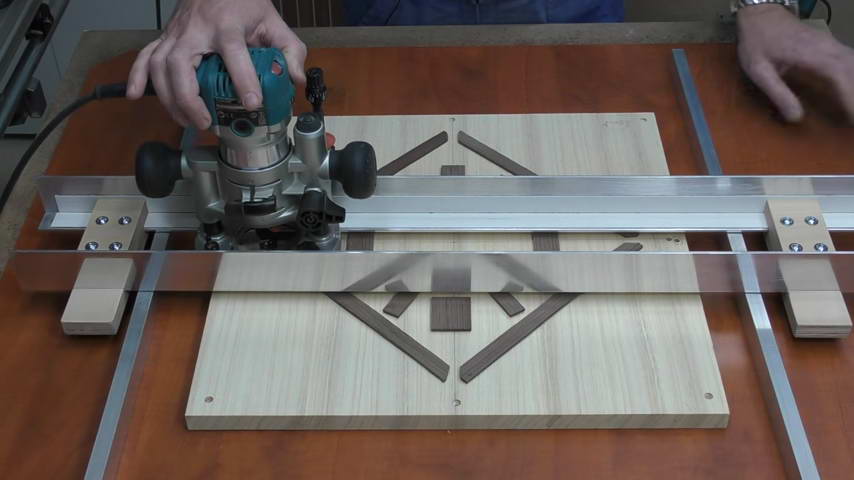

Оформить мебельные фасады интересным узором можно при помощи шаблона и копировальной втулки. Главное, что все детали будут совершенно одинаковыми, а на их изготовление не уйдет уйма времени. Основные усилия нужно направить на тщательную подготовку шаблона!

Общая характеристика

Рейсмусование – это конечная процедура, завершающая работу. Фуговальная машина выполнит первичную обработку, после которой требуется шлифовка. Рейсмусовый агрегат дает возможность обработки доски большой ширины с максимальной точностью. Именно это делает станок популярным, он многократно экономит время.

На рынке легко встретить как промышленные варианты оборудования, так и небольшого размера аппараты, используемые в маленьких мастерских. Вместе с тем пользуются известностью и самодельные схемы станков, особенностью которых является мобильность и компактность.

Рейсмусовый станок стоит немало и его покупка не всегда имеет смысл, в том случае, когда его использование не регулярно. Тогда и приходят к решению сделать самодельный рейсмус из строгального станка.

Многие первооткрыватели самодельных станков рассказывают о своем опыте, делятся схемами и чертежами, по которым каждый знающий толк в технике, человек сможет собрать свое изделие.

Но перед началом сборки подготовить все необходимое, тщательно изучив план конструкции. Рейсмус часто производят фрезерным ручным, а иногда состоит из электрорубанка. Во время покупки нужно определиться с его видом заранее.

Для начала нужно разобраться, что же представляет собой рейсмусовый станок, каковы его составляющие и комплектующие. Как правильно осуществить сборку, чтоб механизм выполнял требуемую задачу.

Самодельный рейсмус из электрорубанка своими руками

instrument.guru > Своими руками > Самодельный рейсмус из электрорубанка своими руками

Рейсмус — это деревообрабатывающий станок, который строгает с наименьшими потерями материала. Такой станок используется для чистовой обработки, а также применяется для точных изменений размеров материала.

Многие люди задаются вопросом, как сделать самодельный рейсмус из электрорубанка? Для того чтобы сделать этот инструмент, сначала нужно ознакомиться с его главными частями: фиксаторы, штанга, шпильки, лезвие, колодка.

• Материалы, которые вам понадобятся для создания самодельного рейсмуса:
• Подготовка к работе над рейсмусом:
• Поэтапное создание рейсмуса
• Безопасность при работе на самодельном станке
• Шпильки и направляющие
• Заключение

Благодаря этим частям легко зафиксировать и подстроить инструмент под нужный вам размер.

Материалы, которые вам понадобятся для создания самодельного рейсмуса:

• Электрорубанок.
• Лист фанеры и бруски из дерева.
• Специальные звездочки, около четырех штук.
• Цепь от велосипеда.
• Шайбы.
• Шурупы и гайки.
• Большие резьбовые винты.
• Дополнительные приспособления для винтов.

Инструменты, которые понадобятся:

Подготовка к работе над рейсмусом:

• Выбрать размер деталей.
• Выяснить, как размещать шпильку.
• Сделать шпильку подвижной.
• Заняться проектированием нижней плоскости.

Поэтапное создание рейсмуса

1. Создание основы, выбираем фанеру.
2. Делаем крепление подставки для электрорубанка.

Эта часть тоже делается из фанеры, крепить нужно сзади с помощью шурупов.

1. Создание платформы, на которой будет электрорубанок.

Сделайте отверстие лобзиком по форме электрорубанка.

1. Собираем резьбовые винты для платформы.

По всем углам платформы монтируем винты с крупной резьбой.

1. Монтаж платформы на подставки.

Из листа фанеры делаем подставку, на которую будет нужно установить верхнюю часть станка с платформой и электрорубанком, все это закрепляем шурупами. Обдумываем, как и где заложить кабель от электрорубанка.

1. Присоединение и установление ручки для управления рейсмусом. Установить ее нужно на один из резьбовых винтов. Закреплять нужно с помощью шайб и гаек. Чтобы электрорубанок не спадал с креплений, создаем сквозное отверстие на одном из винтов.
2. Установка планки и индикатора.

Мерная планка на рейсмусе считается незаменимой частью, благодаря ей можно измерять толщину материала. За планку сойдет любой кусок линейки с 6–8 см. Для индикатора можно выбрать обычную стрелку из жести. Вот и все, теперь наш рейсмус, сделанный своими руками, готов.

Не забудьте протестировать его на любом материале и всегда помните об уходе за этим устройством, прочищайте его и затачивайте вовремя. Чтобы выполнить свою работу качественно, стоит ознакомиться с чертежами рейсмуса и посмотреть видео, как делается рейсмус своими руками.

Безопасность при работе на самодельном станке

• При любой работе на таком станке всегда нужна защита для глаз.
• Во время грубой работы нужно надевать перчатки.
• Перед работой стоит проверить работоспособность станка и фиксацию всех его частей.
• Шпильки и ножи должны быть без дефектов и различных трещин.
• Обрабатывать на станке можно только чистый материал, где нет гвоздей и других металлических частиц.

Рейсмус из электрорубанка

Как нужно работать на самодельном рейсмусовом станке:

1. Шпилька станка ставится на нужное расстояние от края детали, устанавливается нужный размер и фиксируется брусок. После этих действий станок наклоняется от себя и потом открывается режущая часть шпильки. Далее нужно просто тянуть инструмент на себя и все.
2. В случае правильного управления рейсмуса, созданного своими руками, работа будет выполняться идеально и не отличаться от работ в специализированных мастерских.

Заключение

Не так уж и сложно сделать такое рейсмусовое чудо своими руками. В создании рейсмуса помогают многочисленные чертежи и видео. Главное – это стараться и делать все по советам и инструкции.

По мере получения нового опыта и увлечения ваших потребностей, станок можно улучшать либо начать использовать современные и очень мощные станки.

Если вам нужен рейсмус для создания большого количества заготовок с их последующей реализацией, то вы должны понимать, что обычным самодельным станком вы не сможете это сделать. И самое главное, не забывайте, что необязательно расстраиваться, если у вас не получается сделать рейсмусовый станок своими руками! Вы всегда можете приобрести его в магазине.

Фрезер-строитель

Сборка без единого гвоздя или самореза — любимая «фишка» уважающих себя столяров. Для создания таких изделий не обойтись без пазов и пазовых соединений (простой паз, «ласточкин хвост», ламельное соединение и т. д.). Все перечисленное без проблем выполняется при помощи погружного фрезера в дуэте с пазовой фрезой нужной конфигурации. Если не менять настроек самого фрезера при изготовлении одинаковых или однотипных деталей, то достигается потрясающая точность, которой позавидуют станки ЧПУ, используемые при массовом производстве.

Прорезывание пазов предъявляет к инструменту определенные требования. Во-первых, фрезер должен быть погружным, т. е. иметь возможность заглубляться в толщу материала, а во-вторых, его мощность должна быть выше 1300 Вт:

Станок самоделка и система его работы

Устройство рейсмусового станка выглядит следующим образом, доска, зафиксированная на плоскости его нижней части, подвергается обработке рубанком, передвигающимся в специальной ограничительной рамке вручную. Рамка позволяет электроинструменту свободно перемещаться влево и вправо, обрабатывая доски шириной до 400 мм.

Подготовка поверхности

На рабочий стол ложится шифоньерная дверь или плита фанеры, ее заменяющая. Главным условием должно быть соответствие размерам и ровность поверхности;

Фиксация к столу может быть как через болты, для этого сверлятся отверстия по краям плиты, которые должны быть идентичны с отверстиями в столе и плита прижимается болтами. Можно ее зафиксировать, уперев в заранее подготовленные штырьки на столе.

Крепление направляющих осей

Для осей используются отшлифованные брусья, они должны быть одинаковой высоты, что бы доски после обработки в самодельном рейсмусе были ровными со всех сторон;

Положите на них фанеру, так, что бы брусья располагались строго по краям фанеры, и прикрутите их при помощи саморезов.

Накладки для рубанка

1. Из толстой фанеры необходимо вырезать две накладки под рубанок, они нужны, для того, что бы электрорубанок можно было установить на несущую рамку самодельного рейсмуса и с их помощь регулировать глубину строгания;
2. Накладки должны повторять контуры рубанка, но иметь большую длину, по их краям надо вырезать посадочные места, одинаковой глубины, примерно 60-70 мм, с каждой стороны. Ширина их должна быть около 5 см.
3. Рабочую поверхность накладок следует обработать наждачной бумагой;
4. Крепятся накладки к рубанку при помощи болтов имеющихся на нем, для более плотной фиксации рекомендуется использование шайб. Верхние выступающие части для жесткости распираются маленькими брусочками, и фиксируются саморезами.

Если болтов на корпусе электрического рубанка не предусмотрено, можно сделать рамки размером чуть больше и скрепить их с четырех сторон шпильками, расперев заранее брусками, длиной чуть меньшими, чем ширина рубанка.

Несущая рамка

Для изготовления рамки используется брус и доска. Рамка должна быть шире на 10 см, чем расстояние между наружными частями зафиксированных к шифоньерной двери брусков, а длина соразмерна с пазами на накладках рубанка. Другими словами он должен полностью ложиться внутрь рамки, и при этом вперед и назад не шевелился, а только по сторонам;

В сборке рамки поможет угольник. Поперечные доски сечением 100х25 мм надо упереть торцами в брусок, и выдержав угол в 90 градусов, зафиксировать с помощью саморезов;

Для того, что бы рамка вдоль направляющих брусков двигалась равномерно, с одной стороны на ней следует расположить ограничительную планку. Это можно сделать при помощи саморезов.

По большому счету инструмент готов, для большей наглядности можете ознакомиться, как сконструировать самодельный рейсмусный станок по дереву видео будет представлено в конце статьи. Для того что бы понять как правильно им пользоваться, ниже приведена краткая инструкция.

Бюджетный вариант самодельного рейсмуса

Это самый простой метод использования электрорубанка в качестве рейсмуса. Конечно, назвать эту конструкцию рейсмусовым станком вряд ли кому-нибудь придет в голову, но по выполняемой функции – это именно он.

Мы преднамеренно подобрали вариант для широких заготовок. Ведь в таком виде он выполняет работу, которая не под силу большинству промышленных рейсмусных станков именно из-за ширины обрабатываемого материала, а в нашем случае она ограничивается только длиной ваших рук.

Конечно, такого варварского крепления электрорубанка – довольно дорогостоящего инструмента – к подвижной платформе, мы рекомендовать не можем. Куда интереснее вариант закрепления его, описанный в предыдущем разделе статьи, но с использованием более широкой платформы и выносом реек по ширине, а не вдоль оси инструмента

При этом опасность повредить что-нибудь важное внутри корпуса рубанка сводится к нулю

В приводимом примере обрабатывается клееная наборка из деревянных реек различных габаритов и даже пород древесины.

Регулировка высоты производится установкой по бокам рабочего стола калиброванных брусков, два набора которых позволит обработать с обеих сторон неограниченное количество заготовок в заданный по толщине размер.

Reismusovyi-stanok-10

Reismusovyi-stanok-11

Reismusovyi-stanok-12

Очевидно, что такую же систему можно использовать и при обработке погонажного материала, а не только широких и коротких заготовок, но при этом, в отличие от рейсмусового станка и предыдущего варианта использования электрорубанка в его качестве, вы будете двигать не заготовку, а самостоятельно передвигаться вдоль нее.

Не менее очевидным есть и то, что рабочий стол при этом должен быть идеально ровным в горизонтальной плоскости, иначе его неровность может передаться всем обрабатываемым заготовкам. Смотрите видео — пример ниже:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Самодельный рейсмусовый станок из электрорубанка

Для обработки деревянных изделий может использовать специальный рейсмус из электрорубанка изготовленный самостоятельно и предназначенный для чистовой обработки древесных заготовок. Для изготовления рейсмуса своими руками можно использовать электрорубанок, который применялся для работ достаточно длительное время, но сохранил все свои эксплуатационные характеристики.

Конструкция рейсмусового станка

В состав рейсмусового станка входит:

1. рабочий горизонтальный стол для обработки деревянных изделий;
2. рабочий обрабатывающий вал;
3. прижимные валики для подачи заготовки в зону обработки;
4. система регулировки высоты стола;
5. предохранительное устройство, препятствующее возврату заготовки.

Рейсмусовый станок из электрического рубанка

Рейсмусовые станки производятся на промышленных предприятиях и используются на производстве, где требуется чистовая обработка поверхности деревянных заготовок.

Применение рейсмуса значительно сокращает время обработки заготовок, но при достаточно высокой продажной цене станка и выполнении разовых операций лучше сделать агрегат самостоятельно своими руками. Используя электрорубанок, который эксплуатировался достаточно долгое время можно изготовить рейсмусовый станок, на котором можно производить обработку различных изделий с достаточно высоким качеством и точностью.

Для того чтобы изготовить рейсмус из электрорубанка своими руками необходимы агрегаты и комплектующие:

1. электрорубанок;
2. бруски деревянные;
3. фанера 10-15 мм;
4. фиксаторы;
5. штанга;
6. шпильки;
7. колодки.

Принцип работы станка заключается в осуществлении операции обработки деревянной заготовки, зафиксированной с помощью зажимов и подаваемой в зону рабочего вала рубанка.

Изготовление станка

Для изготовления рейсмусового станка осуществляется несколько операций в ходе, которых выполняются работы:

1. Изготавливается основание для рабочего стола из фанеры (10-15 мм), размером 400х500 мм.
2. Проводится фиксация подставок для платформы с электрорубанком. Для изготовления подставок используется фанера. Сборка конструкции проводится с помощью шурупов с фиксацией к основанию с последующей установкой электрорубанка.
3. Вырезается платформа для монтажа электрорубанка. На платформе крепится рубанок, с учетом специального отверстия вырезанного точно по центру, совпадающего с размером рубанка. Для крепления используются специальные планки, которые фиксируются при помощи шурупов.
4. Монтируются резьбовые винты с шестеренками на платформу. Для подъема и опускания платформы устанавливается специальный механизм. По углам основы монтируются 4 винта.
5. Платформа монтируется на готовые подставки и совместно с электрорубанком крепится при помощи шурупов. Прокладывается электропроводка для электропитания рубанка, с учетом возможности предотвращения повреждения проводки при обработке заготовок.
6. Проводится монтаж ручки управления платформой с электрорубанком.
7. Устанавливается планка со шкалой и специальный указатель. Измерительная планка необходима для точного измерения заготовок и соблюдения заданных размеров.

После окончания сборки рейсмусового станка проводится проверка и настройка. Электрорубанок после проведения работ должен в обязательном порядке проходить чистку и смазку рабочих деталей.

Особенности изготовления рейсмуса

Первоначально перед изготовлением рейсмуса изготавливается чертеж станка с указанием точных размеров всех деталей.

Точно устанавливаются габариты элементов конструкции станка, которые необходимо сделать, соблюдая:

• ширину направляющих;
• длину направляющих;
• длину шпильки,

определяющих размеры обрабатываемых заготовок.

Производится разметка установки шпильки, которая должна, находится между двумя ручками точно посередине, что обеспечивает удобство работы на станке. Для смещения шпильки в верхней части крышки корпуса монтируется подшипник, а к пластине приваривается гайка для регулировки высоты обработки заготовки.

Необходимо также учитывать, что длина направляющих изготавливаемых из брусков должна быть больше основания. За счет этого обеспечивается параллельное поступление заготовки при обработке относительно ножей электрорубанка.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
