Поверка манометров на баллонах с газом
Когда говорят о проверке редукторов, на самом деле имеют в виду поверку манометров на бытовых газовых баллонах. Откроем секрет: в госреестре СИ РФ редукторы не указаны, а вот манометры как раз присутствуют. И когда приходят специалисты, они проверяют работу расходомеров – точно так же, как производят поверку газовых счетчиков.
Но следить за функционированием редуктора также необходимо, так эти два устройства работают в одной связке. Неисправность одного из элементов немедленно скажется на работе всей системы.
Устройство и назначение расходомера
На бытовые редукторы устанавливают манометры, соответствующие требованиям ГОСТ 2405-88. Главное назначение приборов – контроль над давлением в газовой системе. Чтобы точно установить рабочие параметры, используют два устройства – на входе и на выходе.
Конструкция расходомеров состоит из следующих элементов:
- прочный металлический корпус, с одной стороны закрытый стеклом;
- шкала с единицами измерения – Па, Мпа, кгс/см²;
- стрелка, окрашенная в яркий цвет;
- чувствительный элемент, находящийся внутри корпуса и приводящий в движение стрелку.
Элемент, отвечающий за вращение стрелки, может отличаться. Для среды с низким давлением используют мембранные устройства, но для газовых сетей чаще применяют пружинные модели – стрелка движется за счет сокращения или выпрямления пружины.
Чтобы пользователю было легче ориентироваться и регулировать параметры по необходимости, на шкалу наносят красную черту – как раз напротив меток рабочего давления.
Некоторые правила установки и эксплуатации:
По цветовой маркировке бытовые манометры для газовых редукторов отличаются от аналогичного оборудования для других видов газа. Если кислородную арматуру окрашивают в голубой цвет, аммиачную – в желтый, ацетиленовую – в белый, то приборы для пропан-бутановых баллонов – только в красный цвет.
Периодичность и порядок поверки
Любое газовое оборудование подлежит регулярной поверке, даже если оно не используется или применяется сезонно, в летний период.
По нормам, существует первичная поверка – до ввода в эксплуатацию или после ремонта. Остальные мероприятия проводят периодически, планово или после аварии
Производить поверку могут только организации, имеющие аккредитацию или лицензию. В нашей стране – это чаще всего компании, так или иначе связанные с Газпромом – основным поставщиком газа. Обязанность собственника жилья, в котором установлены газовые баллоны, – вовремя оформить вызов и проконтролировать посещение специалиста.
По результатам поверки ставится знак или выдается свидетельство, которое нужно хранить до следующей процедуры. Специальный знак обычно наносят на корпус прибора, а если нет возможности – то ставят прямо в свидетельство.
Требования к знаку или документации, а также порядок проведения поверки определяет федеральный орган исполнительной власти.
Очень важно не нарушать сроки: поверку манометров и установку пломбы (клейма) производят раз в 12 месяцев. Если на манометре отсутствует клеймо или пломба, забыли вовремя вызвать представителя обслуживающей организации, «поведение» стрелки не соответствует реальной обстановке или видны явные механические повреждения – газовую плиту эксплуатировать нельзя!
Если на манометре отсутствует клеймо или пломба, забыли вовремя вызвать представителя обслуживающей организации, «поведение» стрелки не соответствует реальной обстановке или видны явные механические повреждения – газовую плиту эксплуатировать нельзя!
Если на манометре отсутствует клеймо или пломба, забыли вовремя вызвать представителя обслуживающей организации, «поведение» стрелки не соответствует реальной обстановке или видны явные механические повреждения – газовую плиту эксплуатировать нельзя!
На промышленных объектах каждые полгода делают дополнительную проверку исправности оборудования контрольным манометром, после чего делают запись в журнал. Порядок, периодичность, сроки указывают в инструкции по безопасному обслуживанию баллонов
Требования к оборудованию, применяемому для огневых работ, гораздо строже. Например, газовые редукторы для баллонов с пропаном проверяют раз в квартал, а шланги – каждые 3 месяца.
Должен ли гудеть редуктор РДСГ–1-1.2 «Лягушка» (пропановый) бытовой? И из дырочки сверху я так понимаю выходит воздух?
Гудеть ?! Нет. Всю жизнь на даче с таким, и баллон на 50 литров. Тих, как мышь.. . И воздуху там откуда взяться ?
Обращаться нужно не сюда, а к специалистам-газовикам (местная газовая служба) . Газо-балонное оборудование не должно издавать никаких “посторонних” звуков. . . С газом нельзя обращаться невежественно!
Гудение, иногда даже свист в редукторе свидетельствует о том, что расход газа выше, чем тот на который данный редуктор рассчитан. возможные причины: – газовая плита не переделана под балонный газ. не поменяны форсунки на аналогичные но с меньшим размером отверстия откуда идет газ. соответственно расход газа выше и скорее всего Ваша плита коптит. – утечка газа после редуктора, тут либо шланг и его соединения, либо плита. И скорее всего редуктор гудит когда включаете все комфорки на полную мощь. Если включена одна комфорка на минимуме то редуктор скорее всего не шумит. Воздух из “дырочки “(отверстия) да, выходит, поскольку внутри находится мембрана, которая при работе редуктора вибрирует, втягивая-выталкивая воздух.
Устройство газового редуктора
Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:
- запорная пружина;
- мембрана, реагирующая на давление смеси;
- редуцирующий клапан.
Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.
По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.
Прямой
Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:
- штуцер, обеспечивающий подачу газовой смеси;
- манометр – указывает на давление в емкости;
- обратная пружина, перекрывающая клапан;
- ячейка для сжиженного газа;
- клапан – от его смещения зависит объем выходящего газа;
- предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
- выходной манометр – указывает на рабочее давление;
- ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
- регулирующий винт – он регламентирует смещение мембраны;
- запорная пружина;
- мембрана – гибкая пластинка, отворяющая клапан;
- штифт между пружиной и клапаном.
Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.
В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.
Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.
Обратный
Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.
Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.
Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.
Вопрос эксперту
Какой редуктор безопаснее?
Редуктор обратного действия считается более безопасным.
Типы редукторов
Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:
- редукторы для горючих газов – водорода, метана, пропана, смесей;
- для инертных газов – гелия, азота, аргона.
У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.
Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.
Критерии выбора
Чтобы правильно подобрать устройство, необходим оценить несколько параметров.
- Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.
- Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
- Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
- Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.
Устройство и принцип работы
Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:
- запорная пружина;
- мембрана, реагирующая на давление смеси;
- редуцирующий клапан.
Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.
По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.
Прямой
Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:
- штуцер, обеспечивающий подачу газовой смеси;
- манометр – указывает на давление в емкости;
- обратная пружина, перекрывающая клапан;
- ячейка для сжиженного газа;
- клапан – от его смещения зависит объем выходящего газа;
- предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
- выходной манометр – указывает на рабочее давление;
- ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
- регулирующий винт – он регламентирует смещение мембраны;
- запорная пружина;
- мембрана – гибкая пластинка, отворяющая клапан;
- штифт между пружиной и клапаном.
Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.
В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.
Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.
Обратный
Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.
Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.
Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.
Вопрос эксперту
Какой редуктор безопаснее?
Редуктор обратного действия считается более безопасным.
Типы редукторов
Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:
- редукторы для горючих газов – водорода, метана, пропана, смесей;
- для инертных газов – гелия, азота, аргона.
У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.
Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.
Правила безопасности при работе с газовыми горелками для кровли
При эксплуатации газовых горелок необходимо строго соблюдать правила безопасности.
Для проведения кровельных работ надо переодеться в особую спецодежду и обувь с нескользящей подошвой. Понадобятся также некоторые дополнительные приспособления: ходовые мостики, пояс и т. д.
До начала проведения работ надо провести тщательный внешний осмотр, чтобы убедиться в полной исправности газовых горелок, баллонов, соединительных шлангов.
В ходе эксплуатации газовой горелки на рабочем месте может находиться только один газовый баллон. В течение работы надо внимательно следить за сохранением герметичности соединения баллонов и редукторов со шлангами.
Во время поджигания горелки нельзя стоять перед соплом. Направление пламени горелки должно быть таким, чтобы оно не задевало находящихся поблизости людей, баллон с газом и соединительные шланги.
В процессе работы с наплавляемыми материалами надо следить за тем, чтобы они не перегревались и не воспламенялись. Нагревая материал с помощью данного устройства, надо добиваться того, чтобы расплавлялась лишь нижняя часть полотна. Нельзя допускать того, чтобы размягчалась вся толща материала.
Поджигание горелки нельзя осуществлять от нечаянно загоревшихся предметов. С этой целью можно использовать только спички или зажигалку.
При эксплуатации пропановой модели горелки вентиль приоткрывается не на полный оборот, а наполовину. Подождав несколько секунд, смесь можно поджигать, после чего перейти к регулировке длины пламени.
Рабочий с зажженной горелкой в руках не имеет права выходить за границы рабочего места или подниматься по лесам.
Редукторы для бытовых баллонов

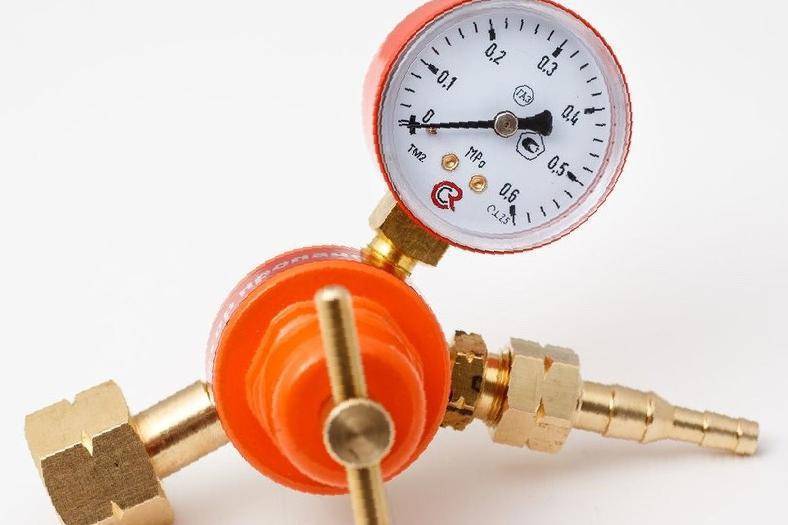

К особой группе можно отнести редуктор газовый бытовой. Он предназначен для понижения давления пропана, который от баллона поступает в печь или газовый котел. Редукторы, применяемые для стабильной работы баллона, имеют различные формы, габариты, пропускную способность, массу .
Для сохранения и транспортировки газа в сжатом и сжиженном состоянии разработаны специальные газовые баллоны — емкости, в которых вещества содержатся под высоким давлением. Баллоны бывают двух видов:
Регулятор газа для композитных баллонов
Композитные баллоны, которые с успехом заменяют габаритные и небезопасные образцы, компактны, меньше весят и более взрывобезопасные, не поддаются коррозии внутри. Условия эксплуатации баллонов нового типа требуют использования регуляторов, которые отвечают требованиям европейских стандартов.
Одна из таких модификаций — редуктор для композитного газового баллона А300i-A310i, который имеет свои особенности:
- свободно закручивающаяся гайка;
- срок службы прокладки регулятора 10 лет;
- конструкция, обеспечивающая надежную герметичность соединений.
Применение и выбор редукторов
Редукторы, стабилизирующие работу различных видов газа, используются во многих отраслях промышленности, агрокомплекса, в строительстве и медицине.

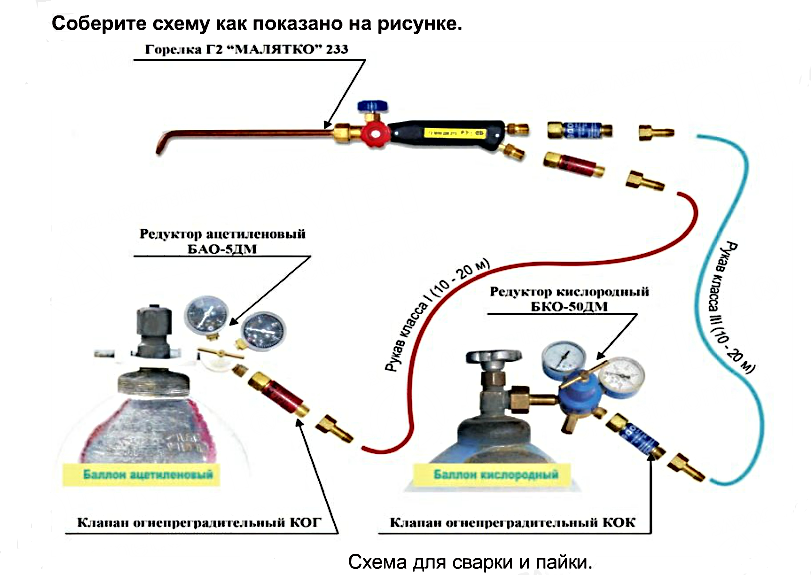

К примеру, в процессе газовой резки сварочным оборудованием используют редукторы для регулировки подачи кислорода, а ацетиленовые применяются при работе с кузовом автомобиля на СТО или при ремонте и монтаже трубопровода, коммунальными службами. В торговой отрасли углекислотные редукторы служат для насыщения углекислотой напитков, отпускающихся на розлив.
Основное предназначение пропановых стабилизаторов давления — это впуск и регулировка газа от баллонов к газовым плитам, хотя они с успехом применяются и при строительных работах с кровлей. Редуктор пропанового баллона необходим при отоплении частного дома.
При выборе газового редуктора для баллона с регулятором выходного давления нужно обязательно принимать во внимание все детали: газ, который будет обслуживать прибор, вид используемого газового баллона, какую длину и диаметр будет иметь газовый шланг, какого вида переходник на баллон применяется. При неправильном выборе устройства возможны побочные эффекты, регулятор может свистеть или гудеть
Поэтому рекомендуется эксплуатировать газовое оборудование и регулятор, укомплектованные одним производителем
При неправильном выборе устройства возможны побочные эффекты, регулятор может свистеть или гудеть. Поэтому рекомендуется эксплуатировать газовое оборудование и регулятор, укомплектованные одним производителем.
Важно знать, зачем газовый баллон снабжен регулятором давления и почему важна эта информация. Каждый бытовой регулятор для газового баллона имеет свое определенное предназначение и рассчитан для работы с определенным видом газа
Правильное использование газового оборудования — гарант бесперебойной подачи и безопасности эксплуатации голубого топлива.
Неисправности и ремонт газового редуктора. Перевод на другое давление и тип газа. (10+)
Газовый редуктор. Устройство. Принцип действия. Самостоятельный ремонт, настройка – Неисправности, ремонт, настройка
Выбор редуктора
При выборе устройств этого типа следует учитывать некоторые факторы.
К таковым относят:
Важным параметром работы редуктора является показатель максимального расхода газа, определяемый размером отверстия входного клапана
Другими словами, это показатель того, сколько редуктор пропустит газа с полностью открытым клапаном при заданном входном давлении.
При выборе устройства нужно обратить внимание на наличие посадочного места под манометр – с ним намного легче регулировать сдавливание пружины для получения нужного давления на выходе.
Выбирая газовый баллон важно помнить, что сейчас на смену старым пришли новые композитные баллоны, безопасные и менее тяжелые.
При выборе нужно обратить внимание на то, есть ли гайка для ручной регулировки, на срок эксплуатации мембраны, герметичность конструкции, на способ крепления шланга к штуцеру (резьба или хомут).
При покупке учитывают тип газа, который будет заправляться в баллон, расход и выходное давление.. Наилучшие характеристики по отзывам и широкое применение получил производимый в Италии газовый редуктор для баллона с регулятором М714. Наилучшие характеристики по отзывам и широкое применение получил производимый в Италии газовый редуктор для баллона с регулятором М714
Наилучшие характеристики по отзывам и широкое применение получил производимый в Италии газовый редуктор для баллона с регулятором М714.
Конструкция арматуры
К основным элементам регуляторов этого типа относятся затворы, которые применяются в разных видах. Например, данная арматура может быть клапанной, диафрагменной, шланговой и дисковой. Существуют в некотором роде комбинированные регуляторы газового давления, в конструкции которых используются седельные и клапанные затворы. К преимуществам таких устройств специалисты относят высокую герметичность системы уплотнения. Для трубопроводов с высокой пропускной способностью используют двухседельные затворы, у которых площадь проходного сечения больше, чем у других регуляторов. На крупных станциях также получили распространение заслоночные затворы. Они срабатывают в два этапа и требуют использования внешних источников энергии, но зато отличаются надежностью при контроле больших объемов газового расхода.
В качестве чувствительного органа применяют мембраны. Некоторые системы предполагают их использование и как приводных устройств. Сама мембрана может быть гофрированной или плоской, но в обоих случаях жесткость и способность выдерживать различные нагрузки варьируется в широких диапазонах.
В соответствии с техническими нормативами, устройство газовых регуляторов давления с запорными и контролирующими элементами должно соответствовать следующим требованиям:
- Нечувствительная зона работы в своем значении не должна превышать 2,5% относительно уровня максимального выходного давления.
- Зона пропорциональности в случае с баллонными и комбинированными регуляторами также не должна быть выше 20% относительно верхнего предела давления на выходе.
- В условиях резких перепадов давления в контуре время технического перехода регулирования не должно быть выше 1 мин.
Классификация регуляторов газа
Прежде чем использовать редуктор давления, следует ознакомиться с его разновидностями и основными параметрами, по которым классифицируют данные приборы.
Принцип работы
В редукторах прямого вида газ, проходящий через штуцер, с помощью пружины действует на клапан прижимая его к седлу, тем самым блокируя попадание в камеру газа высокого давления. После выдавливания мембраной клапана от седла происходит постепенное снижение давления до рабочего уровня газового прибора.
Принцип работы прибора обратного вида устроен на сжатии клапана и блокировании дальнейшей подачи газа. При помощи специального регулируемого винта происходит сжатие нажимной пружины, при этом выгибается мембрана, а передаточный диск действует на обратную пружину. Поднимается рабочий клапан, и движение газа к оборудованию возобновляется.
При повышении давления системы (баллон, редуктор, рабочее оборудование) в редукторе с помощью пружины происходит выпрямление мембраны. Передаточный диск, опускаясь вниз, воздействует на обратную пружину и придвигает клапан к седлу.
Следует отметить, что бытовые редукторы для газового баллона обратного вида действия являются более безопасными.
Особенности монтажа

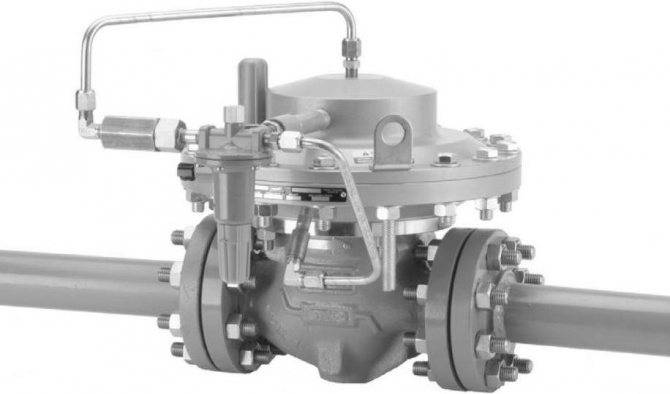

Рамповые газовые регуляторы необходимы для понижения и стабилизации уровня давления газа, поставляемого одним источником. Устройства имеют свойство понижать рабочее давление газа подающегося из центральной магистрали или ряда источников. Применяются при больших объемах сварочных работ. Сетевые стабилизаторы удерживают значение низкого давления газа, поставляемого от коллектора распределения.
Виды рабочего газа
Устройства, работающие с ацетиленом, фиксируются при помощи хомута и упорного винта, тогда как для других используют накидную гайку с резьбой, идентичной резьбе штуцера у вентиля.
Цвет корпуса и тип регулятора

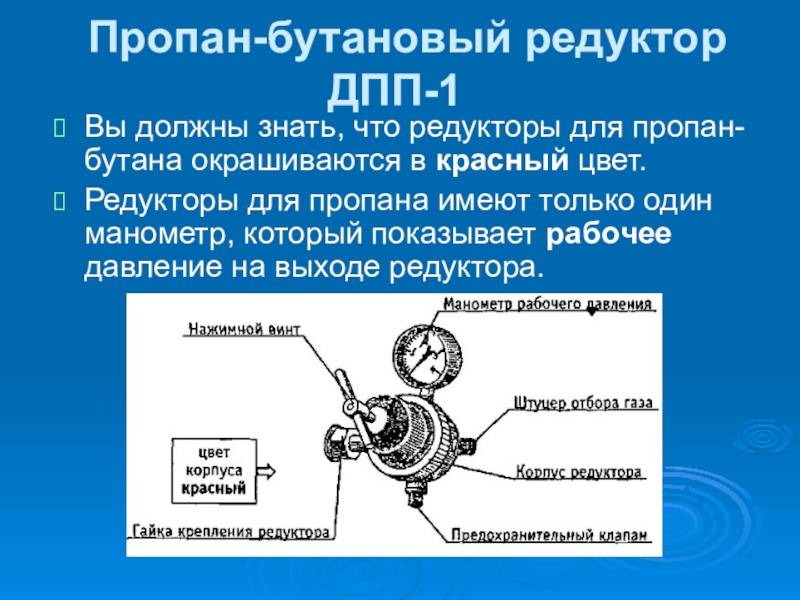

Пропановые редукторы окрашены в красный, ацетиленовые — в белый, кислородные — в синий, углекислотные — в черный. Цвет корпуса соответствует типу рабочей газовой среды.
Устройства стабилизации давления бывают для работы с горючими и негорючими носителями. Отличие между ними заключается в направлении резьбы на баллоне: у первых она левосторонняя, у вторых — правосторонняя.
Редуктор для бытового газового баллона
Данные изделия предназначены для снижения и автоматического поддержания в заданном интервале давления паров сжиженного углеводородного газа. Они отличаются по способу крепления к газовым сосудам. Для сосудов (объемом 5 л, 12 л, 27 л), снабженных клапаном, применяется редуктор пропановый РДСГ 2-1.2(9), 16/3.6 атм, штуцер 9. Во время его одевания на горловину клапана, на редукторе подтягивается кольцо стопорения, которое отпускается после посадки на место. Для газовых сосудов объемом 50 л, комплектуемых вентилем, применяются редукторы пропановые РДСГ 1-1.2(9), 16/3.6 атм, штуцер 9, где соединение происходит посредством накидной гайки. Между штуцером и гайкой устанавливается одноразовая прокладка. Редуктор для композитного газового баллона соответствует европейским нормам безопасности, имеет встроенный сетчатый фильтр, предназначен для присоединения к вентилю газового композитного сосуда по немецкому стандарту KFL. Изготавливаются и регулируемые редукторы для композитных емкостей, например N 240, низкого давления, для пропан – бутана, с возможностью регулировки 20-40 mbar, выход: 3/8 дюйма, внутренняя правая резьба. Имеется предустановленная прокладка, рассчитанная на 10 лет службы.
