Принцип работы шуруповерта и как пользоваться

Варианты использования шуруповерта в домашних условиях

Чаще всего шуруповертом сверлят отверстия и завинчивают крепежные элементы.

Сверление

Для сверления отверстий шуруповерты оснащаются отдельным режимом. Для переключения в него регулировочное кольцо переводится в соответствующее положение с изображением молотка. Обычно оно последнее, расположено после максимального значения крутящего момента. В таком режиме работает шуруповерт в качестве дрели – трещотка не работает.

Режим сверления

Не все модели шуруповертов допустимо использовать в качестве дрели. Перед эксплуатацией информацию стоит уточнить в инструкции. В ней обычно указаны диаметры отверстий в различных материалах. В моделях с регулятором глубины сверления ограничивается глубина погружения сверла.

После установки сверла и переключения режима на сверление можно приступать к работе, следуя простым правилам:

• Безударными моделями работать по бетону и кирпичу противопоказано.
• Двигатель запускается до контакта сверла с поверхностью.
• При работе сверло сильно не прижимается к поверхности.
• Ось вращения сверла строго перпендикулярна поверхности материала.
• Металл следует накренить в местах сверления во избежание перемещения сверла по поверхности.
• Разогретое вследствие трения сверло охлаждается в масле или воде.
• Отверстия в металле диаметром от 6 мм сверлятся на первой скорости.
• Подкладывание кусочка древесины под деревянную заготовку при сверлении исключит образование сколов при выходе сверла.
• Не стоит ожидать качественного сверления древесины шуруповертом, для этого нужны высокие обороты.
• При появлении сквозного отверстия в металле, сила воздействия на сверло возрастает, и оно может застревать. Во избежание проблем в конце операции сила нажима на шуруповерт снижается, сверло должно вращаться практически свободно.

Для сверления применяются только острые свёрла, соответствующие обрабатываемому материалу:

• древесина – перьевые либо спиральные – оснащены центрирующим винтом для повышения точности процесса;
• камень, бетон, кирпич – с победитовым покрытием.

Сверление древесины специальным сверлом.

Вкручивание и выкручивание

Вкручиваются и выкручиваются крепежи на первой скорости. Для работы следует правильно подобрать крутящий момент и насадку. Распространены три профиля бит:

• PZ – как крестовая отвертка, бывают различной конфигурации: PZ1, PZ2, PZ3.
• PH – модификация PZ с дополнительными насечками и изменёнными углами.
• FL – прямая или плоская отвертка.

Важно, чтобы бита плотно сидела в шляпке шурупа. Разница между основными профилями бит

Разница между основными профилями бит

Для вкручивания крепежа:

1. Насадка совмещается со шлицом шурупа.
2. Крепеж удерживается рукой у места, куда будет завинчиваться.
3. Нажимается кнопка пуска и производится слабое надавливание на шуруповерт.

После полного завинчивания крепежа сработает трещотка, и патрон остановится. Если устройство отключается ранее, увеличивается крутящий момент.

Важно следить, чтобы саморез входил в материал перпендикулярно его поверхности. Для выкручивания:

Для выкручивания:

1. Включается обратное вращение патрона.
2. Насадка вставляется в шлиц крепежа.
3. После легкого прижима инструмента нажимается кнопка пуска.

Если крепёж не вывинчивается, повышается крутящий момент вплоть до максимального. Если опять не поддается, стоит попробовать «сорвать» шуруп на второй скорости – отвинтить его на долю оборота. К методу прибегают в крайних случаях из-за высокой нагрузки на инструмент, ускоряющей его износ.

Крепеж стоит удерживать рукой

Шуруповерт справляется не только со сверлением, завинчиванием и отвинчиванием крепежей с резьбой.

Зажав концы проводов в патрон шуруповерта, их можно скрутить.

Пример скрутки проводов

Самодельная насадка-крючок применяется для вязки арматуры.

Импровизированный крючок

Заклепочник

В продаже встречаются насадки для установки заклепок. Работают при реверсном вращении патрона.

Насадки для заклепок

Создание шкантов и круглых палочек

При помощи соответствующих насадок, плашек или самодельных приспособлений шуруповерт поможет при создании мебельных шкантов, нагелей.

Шканты для домашней мастерской

Как регулировать обороты и усилие

Скорость вращения изменяется переключателем, который располагается на корпусе шуруповёрта. Высокая скорость используется для больших болтов и саморезов, а также для сверления, если такая функция присутствует.

Переключатель скоростей

Во многих моделях есть муфта ограничения усилия. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов начиная с минимального. Для режима сверления используется максимальный крутящий момент. Но только при наличии такой функции.

Муфта ограничения усилия

Кнопка пуска тоже регулирует скорость вращения, но не более той, что установлена переключателем. Допустим, вы поставили переключатель на первую скорость, которая заявлена до 800 об/мин. При максимальном нажатии на курок скорость выше не поднимется. И крутящий момент в максимальном режиме будет невысоким, то есть вы не сможете закручивать большие саморезы и сверлить. А если вы установите переключатель на максимальную скорость, то сможете сверлить и обороты будут намного выше.

Регулируйте скорость, крутящий момент и реверс в отключенном состоянии инструмента.

Какие бывают шуруповерты

Начнем с классификации по типу питания. Выделяют:

• аккумуляторные,
• сетевые устройства.

Первые могут работать в любых условиях, в независимости от того, подключены они к сети или нет. Аккумулятор заряжается от сети и держит зарядку определенное время, в зависимости от его емкости.

Сетевые шуруповерты работают только тогда, когда они подключены к сети. Это не всегда удобно, и не позволяет отдаляться от розетки на достаточно большое расстояние. Однако при работе таким шуруповертом можно не бояться, что аккумулятор сядет в самый неподходящий момент.

По типу работы также можно выделить несколько групп устройств:

• Аккумуляторная отвертка — не слишком сильная по мощности, имеет крестообразную биту.
• Гайковерт — предназначен для закручивания и откручивания гаек.
• Дрель-шуруповерт — не только закручивает и откручивает шурупы, но и может проделывать отверстия, имея в арсенале разнообразные сверла.
• Шуруповерт — самая распространенная версия, используется чаще всего для откручивания и закручивания шурупов.

Скорость работы зависит от ее сложности, мощности устройства, с которым вы работаете, от свойств материалов. Словом, факторов, которые влияют на работу, множество, однако принцип работа всех шуруповертов приблизительно одинаковый.

Как устроен шуруповерт?

Биту, которая является главным действующим элементом, приводит в движение небольшой двигатель и шестерни, располагающиеся внутри корпуса шуруповерта. В зависимости от комплектации, шуруповерт может также иметь дополнительная подсветка, тумблеры переключения скоростей и прочее.

В патрон закрепляется определенная насадка, затем, при переключении тумблера, вал с патроном приводится в движение включенным двигателем. Скорость вращения зависит от того, какой режим вы выбираете. В любом случае, прикасаться к сверлу, когда шуруповерт включен, довольно опасно.

Важно обеспечить себе безопасные условия работы. Кроме того, перед началом работы убедитесь, что шуруповерт достаточно заряжен

Работа с шуруповертом

Итак, начиная работу, вы должны выбрать нужную насадку. Сделать это довольно просто — необходимо взять ту насадку, которая соответствует размеру шляпки шурупа или самореза.

Необходимо снять с устройства патрон и муфту, в магнитный держатель вставляется бита, остальные элементы устанавливаются на место. Убедитесь, что бита в шуруповерте установлена достаточно надежно.

Еще один этап подготовки к работе — это регулировка частоты вращения биты. Используя специальный регулятор, вы должны заранее опробовать, не начиная работу, с какой скоростью вращается бита.

Также, переключая регулятор, определите, в какую сторону она вращается, чтобы закрутить шуруп, а в какую — должна вращаться, когда необходимо извлечь шуруп из материала.

Кроме того, необходимо проверить глубину, на которую будет входить шуруп в материал. Время от времени, чтобы регулировать глубину проникновения, необходимо будет менять магнитный держатель.

После того, как настройки произведены, можно приступать к работе.

Если вы знаете, как правильно обращаться с шуруповертом, и правильно произвели настройки, будьте уверены, что ваше устройство прослужит максимально долго. Не последнюю роль в определении срока службы шуруповерта играет его изначальное качество.

На http://www.ru.all.biz/ вы найдете большой выбор устройств, которые станут отличными помощниками в вашем хозяйстве на долгие годы. При этом стоимость шуруповертов окажется не слишком велика.

Учтите, что регулировку устройства нельзя производить в то время, когда шуруповерт работает или подключен к сети. Это может быть опасно, в первую очередь, для вас.

Исключите попадание внутрь устройства воды, падения устройства с большой высоты. Кроме того, если шуруповерт работает от сети, необходимо убедиться, что сеть стабильна и без перепадов.

Не прикасайтесь работающим шуруповертом к заземленным предметам, чтобы вас не ударило током

Помните о том, что определенная доля осторожности в работе с электрическим предметами всегда должна присутствовать

Слово «шуруповерт» присутствует даже в лексиконе детсадовских малышей. Примеряя строительную каску и взяв игрушечные инструменты, они начинают знакомиться с их предназначением. Даже дети понимают, что без шуруповерта не обойтись, если, к примеру, понадобится повесить в комнате картину либо заменить испортившийся дверной замок. А вот как пользоваться шуруповертом, не всякому и взрослому известно.

Шуруповерт используется в работе по дереву, металлу, а также при необходимости подготовки небольшого отверстия в бетонной стене, если же предстоят более масштабные работы, то лучше воспользоваться дрелью или перфоратором.

Как пользоваться отверткой. Точность и безопасность

После настройки параметров вы можете начать использовать инструмент. Для этого аккумулятор подключен к устройству, и необходимые работы выполняются. Зная, как правильно использовать отвертку, вы можете избежать нежелательных действий при работе с устройством, что увеличит его бесперебойный срок службы.

READ Переработать Шуруповерт Makita 12в На Литий Ионный

Вы не можете регулировать частоту и направление вращения сопла, когда устройство включено и работает. Защищайте прибор от влаги внутри. Помещение, в котором будет использоваться устройство, должно быть хорошо освещено, а источник питания должен быть стабильным, без колебаний.

Не прикасайтесь к заземленным устройствам, в противном случае пользователь может быть шокирован. Не пользуйтесь прибором постоянно в течение длительного времени, иначе он просто перегорит. Желательно работать только с рабочим устройством и в специальной защитной одежде.

Источник

Работа отвертки Makita неизбежно приводит к износу некоторых частей механизма. И чтобы продолжать эффективно использовать инструмент, вам потребуется ремонт. Процедура разборки и ремонта такого оборудования представлена ​​ниже.

Не вращается электродвигатель шуруповерта

Неисправности электродвигателя шуруповерта мало чем отличаются от подобных проблем болгарки, дрели и другого электроинструмента. Первое что может стать причиной почему не работает шуруповерт – это износ щеток электродвигателя, которые легко можно заменить на новые, которые стоят не очень дорого. Вторая причина – выход из строя обмотки якоря или статора двигателя.

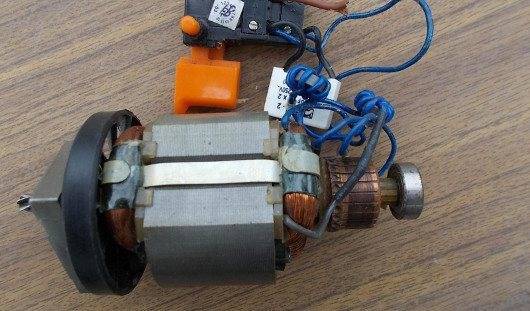

Внешний вид электродвигателя шуруповерта

Чаще всего происходит межвитковое замыкание вследствие нарушения изоляции проводов обмотки. Происходить замыкание может из-за перегрева электродвигателя от, так сказать, непосильного труда, то есть нужно вовремя давать остынуть инструменту, дать ему «отдохнуть».

Кстати, перегрев шуруповерта может привести к вытеканию смазки из редуктора что повлечет выход из строя его основных деталей, о которых было упомянуто выше.

В якоре электродвигателя может наблюдаться еще одна проблема: загрязнение или замасливание коллектора, который передает электроэнергию к двигателю от щеток.

Щетки и коллектор электродвигателя шуруповерта

Ремонт коллектора можно произвести в домашних условиях самостоятельно, промыв и почистив его мелкой наждачной шкуркой. А вот обмотки статора и якоря придется восстанавливать в специализированной мастерской или заменить двигатель полностью на новый.

В завершение хочется отметить, что шуруповерт будет работать долго и качественно если относится к нему бережно, не проявляя «фанатизма» при его эксплуатации.

Ремонт или монтаж мебели в разгаре, а шуруповерт перестал работать. Рассмотрим основные причины поломок и способы ремонта шуруповерта своими руками (видео нам также в этом поможет). Чтобы ответить на вопрос почему не работает шуруповерт, и как провести его ремонт, нужно иметь понятие об устройстве шуруповерта, основных его узлах, среди которых можно выделить следующие: редуктор, реверсивное устройство, электродвигатель, регулятор оборотов и если инструмент автономный – аккумулятор (зарядная аккумуляторная батарея).

Сфера применения шуруповерта

Правильно пользоваться шуруповертом – это значит выполнять с его помощью только те операции, которые указывает в эксплуатационной инструкции производитель данного изделия. Основными (по назначению) для этого инструмента является такие виды работ:

• вкручивание или выкручивание крепежей различных видов, включая затягивание и раскручивание болтов с гайками;
• сверление отверстий в разных по твердости материалах.

Использование шуруповерта по непосредственному назначению является наиболее распространенным способом применения этого устройства, как в домашних условиях, так и в строительстве, мебельном производстве, электромонтаже, при сборке и ремонте автомобилей. Этими направлениями сфера применения изделия не ограничивается: дрель-шуруповерт пригодится везде, где требуется работать с крепежными элементами (собирать разбирать разные конструкции, оборудование, машины) и сверлить отверстия сравнительно небольших размеров.

Область возможного применения конкретной модели определяется тем, к какой категории она относится: к бытовой либо к профессиональной. Инструмент, предназначенный для домашнего использования, стоит сравнительно дешево, имеет небольшую мощность и крутящий момент. У бытовых моделей невысокая производительность, а также ограниченные функциональные возможности.

Дрель-шуруповерт из профессиональной категории имеет расширенный функционал и высокие технические показатели. Такой инструмент предназначен для продолжительного, эффективного использования по своему прямому назначению. Также значительно шире у него возможности нетрадиционной эксплуатации.

Полировка

Чтобы сделать полировку кузова, фар авто или другой поверхности с помощью шуруповерта, нужны дополнительные насадки — полировальные круги. Сделанные из шнура или кожи круги применяют для предварительной очистки. Войлочные насадки используют как для чистки, так и для завершающей полировки.

Порядок работы:

• поверхность, которую нужно отполировать, отмывают от грязи и пыли;
• высушивают;
• наносят на полировальный круг абразивный состав;
• последовательно обрабатывают все участки плавными движениями без сильного нажима.

https://youtube.com/watch?v=s2hv_ShrAJ4

В процессе круг периодически очищают от остатков пасты с помощью чистой ветоши. Полировка занимает много времени, аккумулятор может разрядиться. Если устройство сильно нагрелось, нужно его выключить и подождать некоторое время, прежде чем возобновлять работу.

Принцип работы шуруповерта

Шуруповерт функционирует посредством конвертирования энергии электрической в механическую. При этом выполняется полезная работа от механического вращения рабочего органа в ту или иную сторону.

Принцип работы шуруповерта

Существует 2 вариант питания: от сети и от аккумулятора. Устройство обоих почти идентично, но интерес представляет аккумуляторный. Он более мобильный и более удобен в силу мобильности.

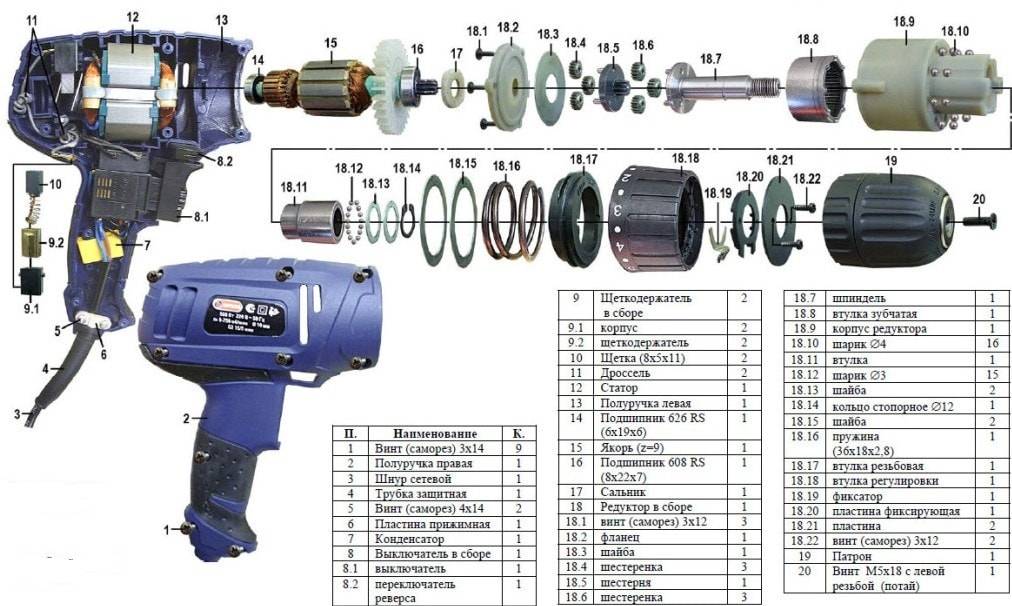

Инструмент состоит из следующих основных частей:

• корпус инструмента, в котором все монтируется;
• электрический мотор, щеточного или бесщеточного типа;
• патрон, в который устанавливается сменная насадка;

• редуктор для передачи вращения от электромотора к патрону;
• предохранительная муфта (для защиты мотора при внезапной остановке сменной насадки);
• пуск (кнопка, выключатель);
• регулирующий орган (для скорости, крутящего момента);
• орган переключения (для реверса или другой функции);

прочие элементы (подсветка, кронштейны).

Суть работы заключается в следующем.

Устанавливается аккумулятор для запитывания электромотора.

Нажимается орган запуска – обычно кнопка. Выполняется замыкание контактов, электрический ток от аккумулятора подается на электромотор. Чем больше усилие нажатия, тем сильнее вращается патрон, вместе с которым и сменная насадка.

При поступлении тока на обмотку мотора начинается вращение ротора относительно статора. При появлении вращения вместе с валом крутится и шестерня, на валу установленная. Она передает крутящий момент на редуктор.

От редуктора крутящий момент передается на вал, на котором установлен патрон. В нем – сменная насадка для режима сверления или закручивания метиза.

В патрон (обычно цангового типа) установлена сменная насадка. Она принимает вращение от электромотора и выполняет полезную работу.

Как пользоваться аккумулятором

Источником питания аккумуляторных моделей выступает никель-кадмиевая (Ni-Cd) или литий-ионная (Li-ion) батарея. Чтобы понимать, как работать шуруповертом с аккумулятором первого типа, нужно знать плюсы и минусы последнего.

К достоинствам относят низкую цену, большое количество циклов заряда-разряда, возможность эксплуатации при низких температурах. Недостатками выделяют потерю 8-10% емкости при хранении, «эффект памяти». При каждой зарядке не полностью разряженного источника питания его емкость будет постепенно уменьшаться. Если АКБ долго не эксплуатировать, то к работе он будет готов после 5 циклов заряда-разряда.

Литий-ионные образцы привлекают отсутствием «эффекта памяти». Их можно заряжать при любой степени разряда. К достоинствам относят небольшой вес, низкий уровень саморазряда (до 5% в месяц), скорость зарядки. Основными недостатками выделяют высокую цену и быстрый разряд при температуре ниже 0 градусов. Хранить такие АКБ нужно при половинном уровне заряда.

Как пользоваться дрелью-шуруповертом на аккумуляторе, подробно описано в инструкции по эксплуатации агрегата. Даже самые дорогие модели могут работать на одном заряде не более 2 ч, поэтому многие производители комплектуют инструмент запасным источником питания.

Заряжается АКБ с помощью обычного или импульсного зарядного устройства. Скорость восполнения емкости в первом случае составляет 2-6 ч, во втором – не более 1,5 ч. В некоторых моделях предусмотрена быстрая зарядка – 30 мин. Подсоединяя аккумулятор к зарядному устройству, нужно контролировать правильность совмещения полярности на каждом предмете. О начале процесса заряда свидетельствует свечение красного светодиода, об окончании – включение зеленого.

Электрическая часть

Основу электрической части инструмента составляет малогабаритный электродвигатель коллекторного типа. В сетевых устройствах применяется двухфазный электродвигатель переменного тока на напряжение 220 В с запуском через пусковой конденсатор. В инструменте аккумуляторного типа используется электродвигатель постоянного тока.

Виды насадок для шуруповерта.

Питание электродвигателя осуществляется из сети или от аккумуляторной батареи. При сетевом варианте инструмент снабжен шнуром с вилкой, которая напрямую включается в сетевую розетку. Питание постоянным током осуществляется от аккумулятора, представляющего собой набор элементов, размещенных в одном корпусе. Выходное напряжение аккумулятора определяет мощность устройства. Чаще всего, в шуруповертах используются литий-ионные (напряжение 3,6 В) и никель-металлогидридные, никель-кадмиевые (1,2 В) элементы. Выходное напряжение разных аккумуляторов может находиться в пределах 3,5-36 В, но наиболее применимый диапазон 9,5-14,4 В. Важным показателем аккумуляторного источника питания является емкость, которая ответственна за продолжительность эксплуатации. Эта характеристика обычно находится в пределах 1,2-3,5 А ч.

Особенности сверления бетона

Как уже было отмечено выше, шуруповерт можно использовать в разных сферах и разными способами. С помощью электрических шуруповертов можно сверлить дерево, бетон и многие другие материалы. Внимательно ознакомьтесь с инструкцией по применению той или иной модели, так как именно там прописано, для сверления каких материалов его можно использовать.

Для сверления бетона используют очень мощные дрели-шуруповерты. Чаще всего такие инструменты работают в ударном режиме, но даже с таким прибором сверлить бетонную стену довольно проблематично. Поэтому для таких случаев лучше использовать особое сверло с алмазным напылением.

Варианты использования

Правильное использование шуруповерта – это его использование согласно инструкции или установленной документации. По этим документам основная сфера использования – это непосредственно возможность вкручивать и выкручивать различные крепежи, а также для сверления различных отверстий.

В зависимости от возможностей та или иная модель может применяться как в быту, так и в профессиональной сфере. Бытовые шуруповерты дешевле и обладают небольшой мощностью, в то время как профессиональные модели имеют повышенную мощность, высокие показатели и более широкий функционал для использования.

Скрутка проводов

Шуруповерт, имеющий специфическую насадку, отлично подходит для скручивания разделенных концов проводов. Обычно скрутку делают при помощи пассатижей, но желающие могут воспользоваться шуруповертом, применив его по такому назначению. Главное, правильно выполнять эту хитрую процедуру.

Вязка арматуры

Шуруповерт можно применять для вязания арматуры, используя стальную проволоку. Это широко распространено при строительстве, когда происходит возведение различных железобетонных конструкций домов и фундамента. Для того чтобы вязать, берут аккумуляторный или сетевой инструмент, который имеет насадку крючок.

Как работает редуктор шуруповерта

Редукторный механизм планетарного типа предназначен для снижения скорости вращения и увеличения силы момента. Состоит редуктор из набора шестерней. Они имеют разное количество зубьев, за счет чего происходит снижение скорости вращения до соответствующих значений.

В конструкции шуруповертов имеются переключатели, предназначенные для работы инструмента на разных скоростях:

• Первая — медленная, используется для завинчивания саморезов, винтов, а также резьбовых соединений
• Вторая — быстрая, при включении инструмента в режим «2» происходит вращение патрона со скоростью в 2 раза быстрее, чем на 1 скорости. В таком режиме прибор применяется для сверления металла и дерева. Сверлить бетон шуруповертом можно только в случае, если он имеет ударный режим. Обычно это ударные шуруповерты-дрели сетевого типа, обладающие высокой мощностью

Это интересно! Если подключить к валу двигателя шуруповерта патрон напрямую, то мотор быстро выйдет из строя. Редуктор не только способствует снижению скорости, но и предохраняет мотор от выхода из строя.

Редуктор состоит из ведущих и ведомых звеньев — шестерней. Ведущие шестерни называют «солнцем», а ведомые «водилом». Регулировка скорости происходит за счет механического переключения шестерней с большим количеством зубьев на малое. В итоге инструмент способен работать в двух режимах — сверление и завинчивание.

Это интересно! Отвечая на вопрос, почему на шуруповертах применяются планетарные редукторы, надо отметить, что они позволяют повысить силу момента и снизить скорость. С этой задачей сможет справиться обычный редуктор, поэтому кроме увеличения силы момента и снижения скорости до необходимого диапазона, планетарный редуктор обеспечивает плавный переход от вала мотора на патрон.

Принцип работы и основные узлы

Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:

• работающие от сети 220 вольт;
• использующие аккумуляторную батарею.

Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:

• электродвигатель;
• нажимная кнопка;
• регулятор оборотов с реверсом;
• зажимной патрон;
• электронный блок;
• редуктор.

Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса.

Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.

В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.

Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.

Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.

Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует.

В качестве источника питания чаще всего используется аккумуляторная батарея с напряжением 12 В или 18 В. Оно характеризует мощность устройства.

Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.
