Переходник под сверло на перфоратор

Как вставляется в патрон обычное сверло

Возникла необходимость проделать отверстие в металле или дереве, а дрель при этом находится в нерабочем состоянии, тогда выход есть — взять инструмент, сверло и переходник. Конечно, многие подумают, что проще купить соответствующее сверло по металлу SDS для перфоратора, но не тут та было. Даже если и удастся найти такое сверло соответствующего диаметра, то стоить оно будет минимум в 1,5 раза больше, чем обычное под дрель.

Это интересно! Производители выпускают сверла sds plus, которые предназначены для сверления металлических и деревянных конструкций. Однако за счет специальной конструкции хвостовика, стоимость таковых устройств отличается от цены сверл с обыкновенными цилиндрическими хвостовиками.

В итоге получается, что намного выгоднее купить переходник для перфоратора под сверло, и воспользоваться насадкой соответствующего диаметра, чем покупать сверло со специальной формой хвостовика. Что представляет собой переходник или адаптер под сверло на перфоратор, многие даже не знают, поэтому рассмотрим конструкцию устройства.

Конструктивно адаптер состоит из двух частей:

1. Хвостовик — это часть, которая вставляется в патрон агрегата. Хвостовая часть имеет аналогичную конструкцию, как буры и прочие насадки типа sds plus
2. Резьбовая часть — на нее завинчивается цанговый патрон от дрели и шуруповерта. На конце такого переходника имеется болт под отвертку для фиксации устройств. При выборе переходников нужно учитывать размер резьбы, на которую навинчивается патрон от дрели и шуруповерта

Резьба на наконечнике переходника не правая, а левая, то есть, для того, чтобы закрепить патрон на переходник, понадобится вращать его в левую сторону. Патрон от дрели устанавливается на переходник для перфоратора, и после этого остается только вставить в него соответствующее сверло и применять на перфораторе.

https://youtube.com/watch?v=MvVHfCbPfM4%3F

Это интересно! Если планируете устанавливать в конструкцию цангового патрона сверло по бетону, и работать ним в перфораторе, то не рекомендуется это делать продолжительное время. Ударные действия, совершаемые механизмом агрегата, достаточно сильные, поэтому цанговые ключевые и быстрозажимные патроны могут быстро выйти из строя.

Переходники изготавливают из инструментальной стали, поэтому они выдерживают большие нагрузки. Стоимость при этом такого переходника не превышает 150-200 рублей, в то время как за такую сумму можно купить только одну насадку. Адаптер для перфоратора — это универсальное приспособление, которое значительно расширяет возможности инструмента. Причем в цанговом патроне от дрели, который закреплен в патроне электроинструмента через переходник, можно фиксировать не только сверла, но еще и коронки, насадки-миксеры для замешивания смесей, а также полировальные и прочие виды рабочих насадок.

Советы по подбору

При выборе переходников для перфоратора под сверло особых сложностей возникать не должно. Все эти изделия оснащены наконечниками для SDS устройств.

• Соответствие размеров. Могут возникать определённые сложности из-за того, что под имеющееся резьбовое соединение не подходит используемый патрон цангового типа, заимствованный у дрели или шуруповёрта. Поэтому перед тем как купить адаптер, сделайте замеры отверстия на своём патроне.
• Из перфоратора в шуруповёрт. Если вы хотите задействовать перфоратор в качестве мощного шуруповёрта, тогда потребуется другой вид переходника. Он даёт возможность крепить биты. Конструкция включает в себя хвостовик и зажим под шестигранные биты.
• Тип переходника. Он может быть быстрозажимным и ключевым. Ключевые более надёжные в плане качества фиксации. При этом быстрозажимными пользоваться намного удобнее. Здесь уже выбор делайте исходя из собственных предпочтений.

Альтернативный вариант — это приобрести переходной специальный патрон для перфоратора, который также даст отличную возможность использовать обычное сверло от дрели.

Но поскольку новый патрон — это довольно дорогое удовольствие, то большинство бытовых мастеров отдаёт предпочтение доступным, но надёжным и удобным в использовании адаптерам.

Переходник просто вставляется в имеющийся патрон перфоратора, что делает его пригодным для зажима сверла от дрели.

В демонтаже приспособления нет ничего сложного. Достаточно разобрать конструкцию и заменить ранее снятый элемент, вместо которого поставили адаптер.

Конечно, в плане установки работать с адаптером сложнее, нежели с новым патроном. Поэтому стоит подумать и над тем, чтобы приобрести специальный патрон, а не переходник.

Как часто работаете перфоратором или дрелью? Была ли необходимость в переходнике? Какой вариант использовали: адаптер или специальный патрон?

Патроны для перфоратора: виды

Существует несколько видов патронов для перфоратора. Они имеют разное предназначение и конструкцию.

Насадка для сверления на перфоратор

Насадки для сверления зачастую используют для работы с камнем или бетоном. Как правило, такие сверла оснащены твердосплавными вставками, которые закреплены на концах. Конструкция насадки состоит из:

• хвостовика;
• спирали;
• сердцевины;
• твердосплавной режущей части;
• полости, куда отходит пыль.

Чем больше интенсивность скрученности, количество спиральных полосок, тем качество сверла лучше. Обязательной частью насадки является полость, которая предназначена для сбора и вывода пыли. Сама насадка должна быть сделана из твердых сплавов металла, что обеспечивает надежность и прочность всей конструкции. Рабочая часть бывает разной формы. Углы наклона канавок тоже могут быть различными.

Самозажимный патрон

Такой вид установки используется как профессионалами для работы, так и в быту любителями. Они хороши тем, что при употреблении не требуют использования ключа. Самозажимный тип дает возможность заменять сверло достаточно быстро, без использования дополнительных инструментов. Для этого нажимают ладонью, ослабляя установку, тем самым освобождая сверло из механизма. Таким же способом устанавливают режущий инструмент для дальнейшей работы с ним.

Важно! Хотя инструмент действительно быстрый и легкий в использовании, его недостатком является нестабильность зажатия. Это приводит к слабой фиксации сверла – со временем оно начинает проворачиваться.

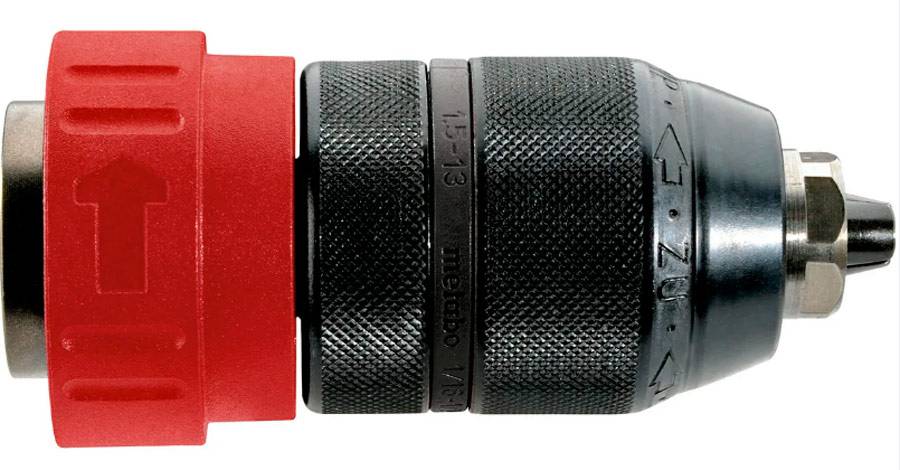

Переходной патрон для перфоратора

Переходной вид является хорошим вариантом для тех, кому не по силам покупать два инструмента сразу (перфоратор и дрель), а необходимо выполнять несколько функций. Можно приобрести такую установку по доступной цене. Тогда становится возможным бурение и сверление одним перфоратором, в том числе стекла, керамогранита, кафеля или других материалов. Кроме того, важным преимуществом является быстрая смена сверла на то, что необходимо при использовании. Переходная насадка устанавливается практически на любой перфоратор, что делает его использование более удобным.

Ключевой патрон

Его называют еще зубастый или кулачковый. Такой вид установки представляет собой патрон, который зажимают в устройстве с помощью специального ключа. Деталь продается в комплекте. Патрон устанавливается внутри с помощью обжимного стержня. Для того чтобы заменить его, необходимо потратить достаточно времени (если сравнивать такую насадку с другими видами). Но это обеспечивает прочное закрепление устройства, что делает такую насадку надежной. Этот вид наиболее распространен среди профессионалов, которые используют большие сверла или мощные инструменты (для них просто необходима мощная установка). Единственный момент – без ключа установку не произвести.

Быстросъемный патрон

Они являются очень удобными, простыми в использовании строителями. Установка режущих инструментов выполняется без какого-либо ключа, поэтому их смена выполняется достаточно быстро и легко. Такое устройство подходит тому, кто выполняет в работе несколько функций одним оборудованием, вследствие чего требуется частая смена оснастки. В комплекте такое оборудование стоит несколько больше, чем при обычной комплектации.

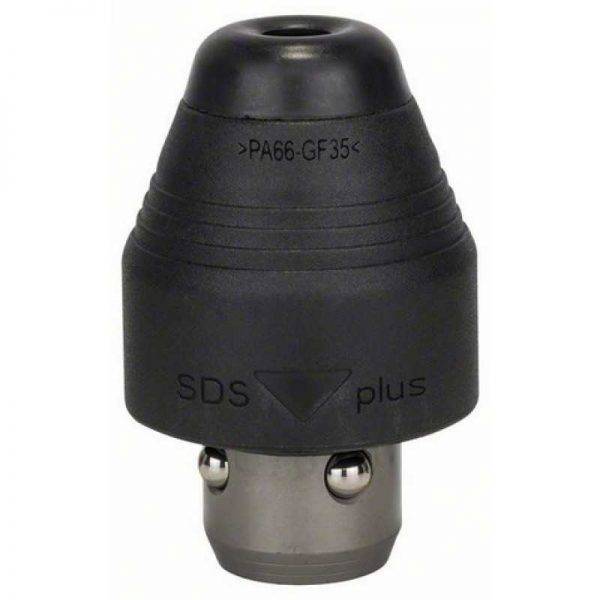

Патрон SDS plus для перфоратора SDS plus

Он является довольно популярным среди пользователей из-за надежности закрепления. Его называют быстрозажимным, благодаря быстрой смене устройства и простому принципу работы. Но есть определенное отличие. Фиксаторы SDS не вращают для закрепления инструмента – его просто придерживают ладонями. Рекомендуют выполнять тщательную очистку, а также смазку после использования.

Все насадки являются разными как в применении, так и по своей конструкции. Поэтому патроны необходимо выбирать исходя из типа и количества выполняемой работы.

Особенности насадок

Насадки используются для того, чтобы провести работы на каменных, бетонных, кирпичных и прочих поверхностях. Для обеспечения высокой эффективности применяются вставки на основе металлов с повышенным уровнем твёрдости.

Конструктивно насадка-патрон включает в себя несколько элементов:

• крепёжная часть;
• полость пылеудаления;
• хвостовик;
• спираль;
• сердцевина.

Чем с большей скорости может вращаться двигатель, тем эффективнее насадка проходит через материалы.

К насадкам для перфоратора предъявляются повышенные требования в плане качества. Это связано с высокой мощностью инструмента на фоне обычной дрели. Поэтому и металл насадок должен выдерживать работу в более тяжёлых условиях и при сильных нагрузках.

Применение сверла на перфораторах

Чтобы вставить в патрон перфоратора насадку от дрели, применяют 2 варианта решения этого вопроса:

• Цанговый механизм (патрон). В этом случае вместо SDS патрона устанавливается цанговый механизм, имеющий соответствующее крепление.
• Переходник. В SDS патрон вставляется специальный адаптер, на конце которого фиксируется цанговый механизм, используемый на дрели.

В приоритете именно второй вариант. Ведь у него есть несколько объективных достоинств:

• не нужно покупать патрон с цанговым механизмом, который стоит довольно дорого;
• быстрый переход от одной насадки на другую;
• переходник стоит примерно в 5 раз меньше, чем цанговый патрон.

Удобнее всего использовать именно быстрозажимные адаптеры-фиксаторы. Так сверло можно будет заменить достаточно быстро. Да и механизм считается более надёжным. Служит дольше.

Конструкция с переходником на перфораторе обеспечивает более эффективную и мощную работу, нежели дрель. Инструмент не будет перегружаться даже при сверлении больших отверстий, либо их большого количества.

У адаптера на перфоратор для применения сверла есть несколько основных элементов конструкции.

• Хвостовик SDS Plus. Производители не выпускают адаптеры под цанговые типы патронов для инструментов с SDS Max патронами. Это обусловлено тем, что обычной функции сверления на профессиональных инструментах нет. Поэтому и крепить на них свёрла от дрели нет смысла. Плюс переходники конструктивно не могут применяться на устройствах высокой мощности.
• Резьбовая часть. Находится на наконечнике. Позволяет закрутить цанговый элемент от дрели. Бывают быстрозажимными и ключевыми.
• Фиксирующий винт. Имеет левую резьбу. С её помощью крепится зажимной патрон в механизме адаптера.

Если у вас есть дрель или шуруповёрт, то позаимствовать цанговый патрон можно у них и с помощью переходника установить на ударный электроинструмент.

Используемые насадки для перфоратора

Перфоратор (от Dewalt или иных производителей) — это многофункциональный прибор. Но его мультизадачность зависит от выбранных насадок, которых довольно много в продаже:

• Строительные буры для сверления бетона (большой калибр).
• Буровые коронки (создание скважин).
• Зубила (для работы с металлами).
• Лопатки (для скола неровных частей бетона).
• Пики (создание отверстий в бетоне или кирпиче).

Из этого списка особой популярностью у строителей пользуются буры, поскольку они крайне полезны в работе. Остальные виды насадок используются куда реже, но всё равно могут быть очень полезны при строительстве. Поменять «биты» не составит труда — все делается по единой схеме.

Сверла для перфоратора

Способы, как достать бур из перфоратора

Как только бур заклинивает в бетонной стене, полу или любой другой подобной конструкции, необходимо сразу же отключить режим вращения, если таковой включен, и оставить только удар. После этого необходимо потянуть инструмент на себя, при этом подергивая его в другую сторону от поверхности, в которой он застрял. Эти движения приведут к тому, что бур разобьет часть удерживающего его слоя бетона, после чего он должен просто и без особых усилий выйдет наружу. Данный способ поможет и при заклинивании бура в стеновой конструкции из-за крупной фракции, и в случае попадания изделием в арматуру.

Еще одним простым способом извлечения бура из поверхности является использование функции вращения в обратном направлении. Данная функция есть не на всех инструментах, кроме того, ее использование приводит к слизыванию барабанного узла механизма. Если на устройство есть гарантия, то можно попробовать извлечь бур таким методом.

Существует и довольно экстравагантный способ извлечения бура. Для этого понадобится газовый ключ. Его необходимо накрутить на насадку, после чего выкручивать его в обратном направлении. Данный метод работает из-за того, что у газового ключа есть довольно длинный рычаг, с помощью которого можно приложить много силы. Но если данный способ все-таки не сработал, можно попробовать постучать по рукояти ключа молотком. Одновременно с этим следует расшатывать перфоратор из стороны в сторону. Сочетание этих движений приведет к тому, что бур довольно быстро выйдет наружу.

В некоторых случаях перед тем, как снять бур с перфоратора придется сделать несколько дополнительных отверстий другим инструментом. В итоге вокруг бура должно образоваться большое отверстие, диаметр которого должен составлять около 10 сантиметров. Бур выйдет наружу вместе с фрагментом стены, получившуюся дыру можно впоследствии заделать. Данный способ подойдет в том случае, когда ни закрыть в стене, ни срезать бур нельзя.

Если не подошел ни один из вышеперечисленных способов, то насадку придется попросту спилить болгаркой, отбить кувалдой или чем-то замазать.

Теперь поговорим о том, что делать если бур застрял в перфораторе. Чаще всего это происходит из-за того, что материал хвостовика не выдерживает нагрузок и деформируется. Для извлечения инструмента необходимо плотно зажать в тисках. После этого необходимо включить реверс на инструменте, желательно поставить его на максимальную мощность. На пуск надо нажимать с некоторыми перерывами, поскольку длительная работа в таком режиме приведет к поломке силового агрегата устройства.

После того, как изделие расклинится следует резко вырвать перфоратор из тисков. В них останется бур, который более не пригоден для использования. Если тисков не оказалось не оказалось рядом, можно ограничиться толстой деревянной доской. Перфоратор необходимо настроить на сверление, но при этом включить реверс. Сверлить нужно до тех пор, пока инструмент не «закусит».

Вернуться к содержанию

Можно ли вставить в перфоратор сверло от обычной дрели

Если необходимо поместить в перфоратор сверло от обычной дрели (например, модели Интерскол), придется применять специальный адаптер. Это обычный патрон, который используется на электродрели. Их также разделяют на быстрозажимные или ключевые. В патрон вставляется специальный переходник (далее — надежно зажать), с одной стороны которого имеется резьба, а с другой — хвостовик как у стандартного бура.

У патронов могут быть разные типы резьбы. В большинстве случаев применяется 1/2 дюйма, и метрический тип — M12. На переходниках должны быть аналогичные резьбовые посадки. Переходник необходимо вкрутить в патрон, а для фиксации используют специальный винт, который идет в комплекте. На нём левая резьба.

Собранная конструкция может быть помещена в перфораторе таким же образом, как при установке бура. В результате оператор получает стандартную электрическую дрель, но есть нюанс: патрон может немного люфтить. Не стоит забывать отключать ударный режим, поскольку собранный адаптер может не выдержать нагрузки.

Преимущества подобной комплектации в том, что при работе будет отсутствовать люфт, поскольку адаптер приспособлен именно для конкретного вида перфоратора. Разумеется, за подобную модель придётся дополнительно заплатить.

Патрон с переходником

Сверло застряло: решение проблемы

В один момент сверлящее либо бурящее устройство может заклинить в патроне, и не сдвигаться с места

Случится это сразу после установки или спустя несколько использований, не так важно – для мастера это большая неприятность. Однако у такой проблемы есть проверенное решение:

1. Торчащую часть сверла стоит сбоку зажать тисками крепко, но так, чтобы не сломать.
2. Деревянной или пластмассовой киянкой аккуратно постукивать по патрону. Чтобы избежать его повреждения, не стоит использовать железный молоток.
3. Когда из патрона покажется спрятанный доселе хвостовик сверлящего приспособления, постукивания молотком нужно прекратить. Бур дальше легко достаётся вручную.

Извлечение застрявшего бура

Если приведенная инструкция не дала результат, патрон с застрявшим устройством нужно полностью открутить от корпуса перфоратора и залить внутрь немного WD-40. Зажим должен ослабнуть, и спустя час попытка извлечения бура повторяется. Если нет под рукой WD-40, можно использовать керосин или автомасло.

Порой причиной заклинивания является сам бур, а точнее его качество. Сверлящая насадка может быть изготовлена из слишком мягкого сплава металла, и во время работы её повреждает сам перфоратор. Если причина именно в этом, есть несколько вариантов решения проблемы:

1. Зажать бур тисками, агрегат держать одной рукой, а второй планомерно расшатывать и тянуть на себя патрон. При несущественной деформации бура его уже скоро можно будет снять.

Извлечение насадки

1. Для более тяжёлых случаев требуется зажать тисками не только бурящую оснастку, но и сам перфоратор. Деревянным или железным молотком следует наносить аккуратные удары по буру в направлении выхода из зажима. Для смягчения трения советуют дополнительно использовать WD-40.

WD-40

1. Если оба предложенных способа ничего не дают, можно рискнуть и пойти радикальным путём. Надо провернуть патрон в обратную сторону на 90 градусов. Проблема в том, что такой метод, с большой вероятностью, повредит зажимную насадку.
2. Когда ни один вариант не помог, не остаётся выхода, кроме как отнести перфоратор в мастерскую.

То, что случается реже, но оттого не менее проблематично – сверло застревает в стене во время работы. Первое, что надо запомнить: нажимать на курок и тянуть перфоратор на себя нельзя – так повредится или сверлящий механизм, или другие детали инструмента. То же относится к плавному расшатыванию перфоратора.

Не надо тянуть и расшатывать

Решается проблема так:

1. Застрявший бур извлекают из патрона.
2. В освободившееся отверстие устанавливают новое сверло.
3. Высверливают участок бетонной стены вокруг застрявшей детали, затем она аккуратно достаётся.

В качестве итога. Чтобы правильно вставить сверло или бур в перфоратор, не надо обладать золотыми руками или гениальным мозгом. Это – простая и понятная процедура, если делать означенные шаги в чёткой последовательности. При прокручивании или застревании бурящей насадки также не стоит опускать руки: все эти неполадки решаемы.

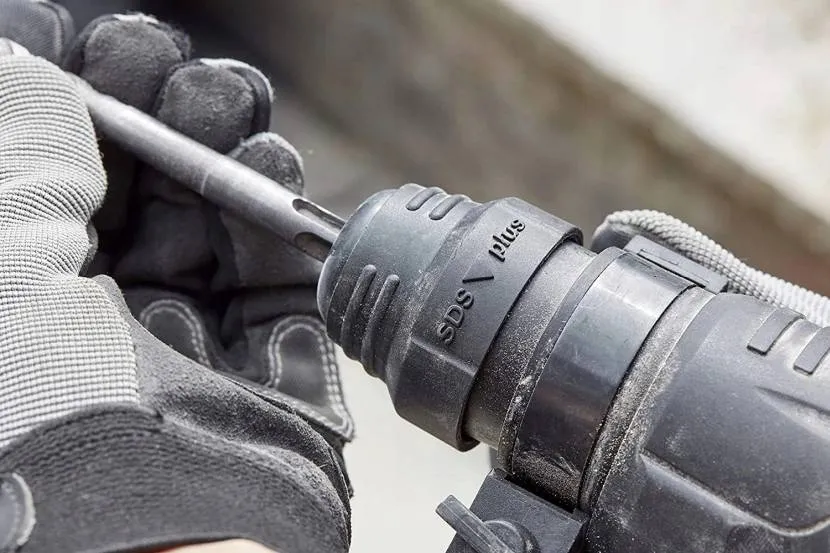

Подробная инструкция по замене бура

Разберемся, как вставить бур в перфоратор. Вся операция занимает намного меньше времени, чем манипуляции с кулачковым механизмом. Но человек, впервые взявший в руки инструмент с СДС патроном, совершенно не понимает, что нужно сделать.

Пошагово необходимо выполнить следующее:

1. Перевернуть инструмент вверх патроном.
2. Взявшись за основание СДС механизма, оттянуть его вниз.
3. Вставить хвостовик сверла в отверстие.
4. Отпустить патрон, позволив пружине вернуть его в исходное положение. При этом шарики войдут в закрытые пазы на конце оснастки и жестко зафиксируют ее.
5. Попробовать вытащить сверло, потянув за него. Оно должно выдвинуться на расстояние не больше 1 см. А отсутствие любого люфта будет подтверждением, что оснастка заняла правильное положение.

Установка бура в перфораторИсточник allegroimg.com

Вытащить насадку также легко, как и вставить:

1. Необходимо дождаться полной остановки вращения вала.
2. Расположить перфоратор патроном вверх.
3. Оттянуть СДС механизм вниз.
4. Вытащить сверло.
5. Позволить пружине вернуть патрон в исходное положение.

Для перфоратора выпускается большое количество самых разнообразных насадок. Все они имеют свое специфическое предназначение и позволяют выполнить широкий фронт различных строительных работ. Тем самым облегчая ручной труд.

Популярной насадкой для перфоратора выступает оснастка с обычным кулачковым механизмом. Так называемый быстрозажимный патрон. Он широко применяется, когда нужно перевести перфоратор в режим обычной, но очень мощной дрели. У насадки присутствует хвостовик с пазами. Вставив его в СДС патрон, далее можно пользоваться обычными сверлами по металлу, вставляя их по вышеописанной инструкции.

Видео покажет, как вставить сверло в перфоратор Макита:

Коротко о главном

Закрепление сверла в патроне электроинструмента полностью зависит от особенностей конструкции

Особое внимание при подобной операции необходимо уделять механизму захвата насадки. Самыми простейшими патронами комплектуются обычные дрели и шуруповерты

У последних есть модели, которые используют защелку на магните.

Разборка патрона SDS

Для оценки состояния патрона перфоратора этот узел нужно разобрать. Начинают разборку со снятия переднего резинового пыльника. Он ничем не крепится, достаточно поддеть его отверткой.

Далее снимают стопорное кольцо и шайбу. Так освобождается пружина.

При снятии пружины нужно соблюдать осторожность: под ней расположены стопорные шарики, они легко выскальзывают и могут потеряться. После удаления пружины можно снять задний пыльник

Цилиндр закреплен четырьмя вставками, одновременно проходящими через стенки ствола перфоратора. Вставки входят в стенки заподлицо, ухватить их не за что. Для выемки вставок удобнее всего воспользоваться небольшим магнитом или намагниченной отверткой. Освобожденный патрон вынимают, слегка покручивая из стороны в сторону. Проведя осмотр, делают заключение: требуется замена всего патрона или только некоторых деталей. Сборка производится в обратном порядке.

Материал и виды свёрл и буров

Основной материал для производства сверлящих насадок – сталь разных видов:

• углеродистые;
• легированные;
• быстрорежущие.

Для работы с самыми прочными поверхностями – металлами, твёрдым камнем – наконечник сверла дополнительно оснащается напайками с алмазной крошкой. По типу конструкции буры делят на:

• перьевые;
• центровочные;
• с прямыми канавками;
• со спиральной рабочей частью.

Спиральный бур

Многое о сверлящей насадке расскажет и её цвет:

• Чёрный. Сверло предварительно было обработано перегретым паром. Вопреки известному утверждению, что чёрные буры крепче всех остальных, это не так. Здесь цвет на прочность не влияет.
• Коричневый. Такое сверло предварительно подвергали отпуску, чтобы убрать внутренние напряжения.
• Золотистый, ярко золотой. Наконечник сверлящей оснастки таких цветов имеет нитрид титановое покрытие. Оно добавляет сверлу прочность, но и стоимость тоже.

Нитрид титановое покрытие

SDS патроны перфораторов и переходники

Все товары Выбрать магазин

Показывать:

Сортировать по: Популярности Рейтингу Возрастанию цены Убыванию цены

Отображать по: 20 40 80 товаров

В данном разделе представлена необходимая для работы перфоратором оснастка — патроны и переходники для перфоратора. Патрон для перфоратора является одной из наиболее важных его частей, так как именно в нем происходит закрепление рабочей насадки, которой в дальнейшем осуществляется операция.

Конструктивно патрон представляет из себя пустотелый цилиндр, который одним концом крепится к валу вращения инструмента, а ко второму концу и прикрепляется бур, сверло и т. д. Патроны для перфоратора, дрели и т. д. бывают кулачковыми (для закрепления в них оснастки нужно использовать специальные ключи) и быстрозажимными (более удобный в использовании вид патронов, когда для фиксации оснастки не требуется никаких дополнительных устройств, замена происходит за несколько секунд вручную).

Всю оснастку, которую можно купить, стоит разделить на несколько групп:

• SDS патрон — данный тип оснастки позволяет использовать буры и сверла с определенным типом хвостовика SDS. Существуют SDS-plus патроны и патроны SDS-max, которые позволяют использовать оснастку с хвостовиком SDS-plus и SDS-max соответственно. Хвостовики типа SDS-plus являются наиболее распространенными и используются в легких строительных перфораторах, соответственно патроны SDS-plus чаще всего используются в бытовых целях.
• Переходники для перфоратора вставляются в патрон перфоратора и позволяют использовать оснастку с одним типом хвостовика для работы перфоратором с другим типом патрона. Например, переходник с SDS-max на SDS-plus позволяет использовать оснастку с хвостовиком SDS-plus, даже если патрон перфоратора  рассчитан на SDS-max. И наоборот, переходник SDS-plus позволяет использовать буры и сверла с таким же хвостовиком, даже если патрон перфоратора рассчитан на другой тип.
• Патроны-переходники для перфоратора — этот тип переходников SDS особенно полезен в случае, когда нужно использовать один перфоратор и несколько сверл и буров с разными типами хвостовиком. Отличие заключается в конструкции переходника — с одной стороны расположен хвостовик нужного типа, а с другой — патрон. Например, патрон-переходник SDS-plus позволяет работать небольшой оснасткой SDS-plus с большими строительными перфораторами SDS-max.

Производители

Наверх

Вниз

Дополнительные приобретения для вставки сверла в перфоратор

Чтобы закрутить сверло в перфоратор Hitachi или другой фирмы, нужно использовать дополнительный узел — патрон зажимного типа

Важно убедиться, чтобы патрон подходил именно под конкретную марку оборудования, что имеется дома. Если есть сомнения, нужно обратиться в магазин для консультации и взять с собой инструмент, а также инструкцию к его эксплуатации

Предпочтительно брать с собой именно перфоратор, а не только инструкцию, поскольку продавец может ошибиться, а совместимость узлов легче всего проверить именно на месте по факту. Заодно желательно узнать, когда в магазин поставляют определенные «биты» (если они нужны), ведь не все могут быть в наличии.

К современным перфораторам можно приобрести несколько видов патронов:

• быстрозажимные;
• ключевые.

Второй тип представляет собой классическую конструкцию, которая имеется и на обычной дрели. Насадки в патроне нужно зафиксировать ключом. Фиксация будет максимально прочной и надёжной, но пользоваться этим узлом не особо удобно.

Чтобы избежать неудобств, допускается использовать быстрозажимные патроны, с помощью которых можно поставить сверло в устройства без использования дополнительных приспособлений.

Какой из патронов выбрать для работы — решит сам мастер в зависимости от своего опыта проведения строительных работ с использованием перфоратора (например, фирмы Макита).

Патроны на перфораторы их виды и отличительные параметры

Патроны типа SDS популярны, и подходят они, как для бурения бетона, так и для сверления металла или дерева. Однако зажимная оснастка типа СДС бывает разных типов, и поэтому необходимо узнать их особенности, чтобы различать, например, когда возникнет необходимость купить патрон для перфоратора. Итак, различают такие виды патронов на перфораторы, принадлежащие к классу SDS или быстрозажимных:

1. SDS-plus — это ходовой тип фиксаторов, применяемые на устройствах бытового и профессионального типа. то преимущественно легкие и средней тяжести агрегаты, служащие для применения в быту и при ремонтных и строительных работах. Как устроен хвостовик насадки, служащий для размещения в таком патроне, описано выше. Кроме того, нужно отметить, что такие хвостовики имеют длину 4 см и толщину 10 мм. Производители выпускают буры с хвостовиками для такого типа фиксаторов диаметром от 4 до 32 мм
2. SDS-max — это аналог предыдущего вида, только служащий для более серьезных инструментов высокой мощности свыше 1,2 кВт. Отличительная особенность таковых патронов в том, что насадки для них имеют такие размеры: длина 9 см, толщина 18 мм, а диаметр рабочей области достигает 60 мм. Если необходимо пробурить отверстие больше 6 см, то применяются коронки. Устройства этого типа практически имеют идентичную форму пазов, как и SDS-plus, только с незначительным отличием — наличие не двух шлицев, а трех. Это означает, что на хвостовике устанавливаемого бура, находится один открытый паз, а с противоположной стороны их два. Буры и прочие виды насадок СДС макс служат для работы с перфораторами, имеющих силу удара до 20-30 Джоулей. Перфораторы с патроном SDS-max служат исключительно для работы с соответствующими типами насадок
3. SDS-top — это тип патронов, которые уже не используются, однако их можно встретить у владельцев устаревшего инструмента. Изначально предназначались они для перфораторов среднего класса, то есть для полупрофессиональных моделей. Толщина хвостовиков буров для таких зажимных устройств составляет 14 мм, а длина 70 мм. Кроме того, производители выпускали буры, позволяющие сверлить отверстия от 16 мм. Сегодня найти буры и другие приспособления под такие перфораторы можно только в единичных экземплярах
4. SDS-quick — еще одна классификация патронов для перфораторов, не получившие широкой популярности. Их отличительная особенность в том, что они имеют цилиндрическую конструкцию хвостовика, а вместо пазов, имеются шлицы или выступы. Эти типы фиксаторов были разработаны специально для перфораторов компании Bosch модели Uneo. Насадки к таким перфораторам можно применять даже на дрелях и шуруповертах с цанговыми зажимами
5. SDS-hex — это также опытная модификация патронов, которые были разработаны специально для закрепления пик и долот в мощных агрегатах. Однако, кроме того, специальная конструкция хвостовиков показывает, что достаточно надежны они и при работе с бурами
6. Spline — разновидность патронов, имеющих некую схожесть с оснасткой типа SDS-max. Разработаны в Китае, и выпускаются исключительно для стран Северной Америки. Имеют шлицевую конструкцию, а ударное перемещение происходит за счет присутствующего уплотнения на хвостовике насадки

Все разновидности патронов к перфораторам оснащены пылезащитными чехлами

Все представленные выше типы зажимных устройств служат для выполнения ударных действий, что немаловажно при обработке бетона. Забегая наперед, стоит отметить, что также для перфораторов производятся цанговые патроны, которые используются с той целью, когда инструмент применяется больше для сверления дерева или металла

Устройство

Схема патрона в разобраном виде

Назначение патрона – надежно удерживать рабочий инструмент (бур) во время работы и обеспечить быструю смену оснастки при необходимости.

Первые прототипы современных устройств появились еще в первой половине XX века.

Инженеры в итоге пришли к выводу, что чем проще зажимная конструкция, тем она надежнее.

Но со временем стали разрабатываться разные модификации, каждая из них – со своими плюсами и минусами.

Важной особенностью патрона для перфоратора является его максимальная закрытость. Это обеспечивает непопадание внутрь частиц бетона и прочих материалов

Составные части самых распространенных зажимных устройств:

1. Ось, на нее напрессована втулка с множеством шлицов.
2. Кольцо с конической пружиной, одеваемое на втулку.
3. Стопорные шарики, которые располагаются между кольцом и втулкой.
4. Защитный кожух из пластика или резины защищает патрон от проникновения посторонних частиц.

Этот тип был разработан техническими специалистами немецкой компании Bosh. Он называется SDS-патрон, буквы являются первыми в тех словах, которые описывают принцип смены насадок (немецкий язык): «Вставь, поверни – закрепи».

Как вставить бур в перфаратор

Установка родного бурящего элемента намного проще, поскольку не требует дополнительного переходника. Нужно всего-то пошагово следовать простому алгоритму действий:

1. Установить перфоратор задней частью на твёрдую устойчивую поверхность – пол или стол, патроном кверху.
2. Взять корпус патрона одной рукой, аккуратно оттянуть его вниз, к валу агрегата.
3. Второй рукой в патрон перфоратора под прямым углом вставить бур, пока не раздастся щелчок. Если после звука сверлящая оснастка надёжно села в паз, то всё удалось.
4. Отпустить насадку в исходное положение.

Хвостовик новой бурящей насадки перед процедурой монтажа нужно тщательно смазать. Для этого приобретается специальная смазка для буров.

Смазка
