Передаточное число

Устройство коробки переключения передач

Механическая коробка передач – это многоступенчатый редуктор, предназначенный для увеличения или уменьшения крутящего момента, передаваемого с маховика двигателя, на карданный вал, а в последствие – на ведущие колеса. Управление таким редуктором осуществляется вручную, с помощью специального рычага, установленного в салоне автомобиля. При достижении максимальных оборотов одной передачи, водитель устанавливает рычаг в такое положение, при котором в действие включится вторая передача, таким образом, обороты уменьшаются, а крутящий момент меняется.

Любая МКПП представляет собой совокупность определенных валов и шестерней. Ведущий вал имеет связь с маховиком двигателя через сцепление и принимает на себя основной крутящий момент. Момент передается на промежуточный вал, а с последнего – на ведомый, который соединяется с карданным валом и передает измененный крутящий момент на ведущие колеса автомобиля.

Типы редукторов

Все виды устроены по схожему принципу, разница заключается только в типе зубчатой передачи. Чаще всего встречаются цилиндрические, конические, глобоидные, комбинированные, червячные и планетарные, но последнее время конструкторы прибегают к комбинированным конструкциям, что позволяет совместить преимущества нескольких типов.

Конструкция разных типов позволяют передавать усилие между узлами, которые располагаются в различных площадях, будут они перпендикулярные (конический редуктор), параллельные (цилиндрический) или пересекающиеся валы (червячные).

Диапазон передаточного числа может разнится от в несколько единиц до нескольких тысяч, что зависит от количества ступеней. Сейчас наиболее распространены механизмы, при изготовлении которых используются нескольких ступеней. Это позволяет комбинировать несколько типов передач и добиться максимально эффективной работы. Рассмотрим основные типы.

Цилиндрический редуктор

Довольно популярные при разработке и производстве машин различного назначения. Эффективно выполняют свои функции при работе с мощными установками, при этом показывают высокий КПД, превышающий 90 %. Чаще всего используется при работе параллельных и сносных валов. Может применяться с различным количеством ступеней, от которых зависит передаточное число, оно может колебаться от 1,5 до 400.

Червячный редуктор

Имеют довольно простую конструкцию, из-за чего обрели широкую популярность. Одним из плюсов также является низкая стоимость в сравнении с аналогами. Количество ступеней обычно ограничивается одной или двумя. При этом диапазон передаточного числа червячного редуктора может находиться в диапазоне от 5 до 10000, которую можно рассчитать по специальной формуле. Недостатком этого типа является низкий КПД и ограниченные мощности силовых установок, с которыми он работает. Состоит из зубчатого колеса и цилиндрического, реже глобоидного, червяка в виде винта.

Планетарный редуктор

Особый тип, который выгодно отличается от аналогов, имея ряд преимуществ. Благодаря чему получил широкое распространение в тяжелом машиностроении. Конструкция этой модели позволяет добиться высокого передаточного числа при работе с мощнейшими силовыми установками. При этом его размеры могут быть значительно меньшими, чем габариты аналогов. Механизм назван планетарным, из-за специфического расположения конструкционных элементов, к которым относятся: сателлиты, водило, солнечная и кольцевая шестерни.

Передача усилия происходит через вал на солнечную шестерню, которая находится в зацепе со всеми сателлитами. В это время кольцевая шестерня находится в статичном положении. Модель отличается высоким КПД, и работой в диапазоне передаточного числа от 6 до 450.

Выбор типа узла всегда основывается на конструкционных требованиях к механизму, при этом выбором модели должен заниматься квалифицированный конструктор. Первое что нужно определить — какой тип передачи нужен, оптимальный размер механизма, рассчитать осевые нагрузи на валах и температурный режим работы.

От количества ступеней выбранного механизма напрямую зависит передаточное отношение. Одноступенчатые применяются для выполнения простых функций, обычно это червячный тип. Сейчас чаще можно встретить комбинированные типы передач, что позволяет значительно расширить функционал узла.

В качестве входных и выходных валов применяются стандартные прямые валы, изготовлены в форме тел вращения. От их качества напрямую зависит качество работы всего механизма, так как на них действуют множество внешних нагрузок различных типов.

Очень важно своевременно менять сальники и масло. Постоянные профилактические работы обеспечат стабильную работу и обезопасят от внезапных поломок. Для контроля уровня масла имеется специальное смотровое окно, что позволяет вовремя пополнять необходимый объем

Для контроля уровня масла имеется специальное смотровое окно, что позволяет вовремя пополнять необходимый объем.

В целом, самостоятельно рассчитать передаточное число, подобрать подходящую модель и провести замену (ремонт) редуктора не составит труда. Главное соблюдать рекомендации специалистов и технические инструкции, указанные производителем.

Определение передаточного числа главной передачи.

Передаточ­ное число главной передачи находят исходя из максимальной ско­рости автомобиля на высшей передаче, заданной техническими условиями на проектируемый автомобиль.

Значение передаточного числа главной передачи определяют по формуле

Ur=3,6(wmaxrk)/VmaxUkUд

где vmax — максимальная скорость автомобиля, км/ч; wmах — мак­симальная угловая скорость коленчатого вала, рад/с; rk — радиус колеса, м; Uk — передаточное число коробки передач на высшей передаче; ид — передаточное число дополнительной коробки пе­редач на высшей передаче (ид = 1).

Полагают, что передаточные числа коробки передач на выс­шей передаче имеют следующие значения: ик= 1,0 — для прямой передачи и ик = 0,9…1,0 — для повышающей передачи легковых автомобилей; ик — 1,0 — для грузовых автомобилей с числом пере­дач не более шести; ик = 0,7…0,8 — для многоступенчатых коро­бок передач грузовых автомобилей.

Найденное расчетным путем передаточное число главной пе­редачи UТ должно иметь следующие значения: не более 5,0 — у легковых автомобилей; не более 7,0 — у грузовых автомобилей грузоподъемностью до 8 т; не более 8,0 — у грузовых автомобилей грузоподъемностью свыше 8 т.

Расчетное значение передаточного числа главной передачи не­обходимо сравнить с существующими передаточными числами главных передач автомобилей аналогичного типа и назначения. В том случае, если у новой модели автомобиля проектируется ве­дущий мост, то это значение передаточного числа уточняют с учетом числа зубьев шестерен главной передачи.

Определение передаточного числа первой передачи коробки передач. Определение передаточных чисел промежуточных ступеней коробки передач.

При опре­делении передаточных чисел коробки передач нужно помнить о том, что I передача предназначена для преодоления максималь­ного сопротивления дороги. Промежуточные передачи коробки пе­редач используются при разгоне автомобиля, преодолении повы­шенного сопротивления движению, работе автомобиля в услови­ях, не позволяющих двигаться с высокой скоростью (гололед, выбитая дорога, задержка впереди идущим транспортом и т.д.), а также при торможении двигателем на затяжных пологих спусках.

При расчете передаточных чисел сначала находят передаточ­ное число I передачи по заданному техническими условиями мак­симальному коэффициенту сопротивления дороги ψmах или мак­симальному динамическому фактору автомобиля по тяге Dmax на I передаче.

Это передаточное число определяют с помощью выражения, полученного из формулы для динамического фактора, пренебре­гая силой сопротивления воздуха, так как она незначительна при небольших скоростях движения:

u1=(Gaψmaxrk)/Mmaxηтрuгuд

где Ga — вес автомобиля с полной нагрузкой, Н; Mmax — макси­мальный крутящий момент двигателя, Н • м.

Полученное передаточное число I передачи коробки передач не гарантирует отсутствия буксования ведущих колес автомобиля. Чтобы не было буксования ведущих колес при движении на I пере­даче, необходимо выполнение следующего неравенства:

(Mmaxηтрuгuдu1)/ Gark≤Dсц=(mp2Ga2φx)/Ga

где Dсц — динамический фактор автомобиля по сцеплению; тР2 -= 1,20…1,35 — коэффициент изменения реакций на задних веду­щих колесах; Ga2 —- вес, приходящийся на задние колеса автомо­биля с полной нагрузкой, Н; фх= 0,6…0,8 — коэффициент сцеп­ления колес с дорогой.

Из этого соотношения определяют новое передаточное число I передачи, при котором буксования ведущих колес не будет:

u1=(mp2Ga2φxrk)/ Mmaxηтрuгuд

После проверки передаточного числа I передачи на отсутствие буксования ведущих колес автомобиля из двух найденных переда­точных чисел I передачи коробки передач для дальнейших расче­тов выбирают меньшее.

По этому значению передаточного числа I передачи и извест­ному значению передаточного числа высшей передачи определя­ют передаточные числа промежуточных передач.

Если высшая передача прямая (ип = 1), то для расчёта переда­точных чисел промежуточных передач используют следующее выражение:

Uk=

где п’ — число передач, не считая повышающую передачу и пере­дачу заднего хода; к — номер передачи.

Если высшая передача повышающая (ик < 1), то значение ее передаточного числа выбирают в соответствии с типом автомоби­ля, а остальные передаточные числа промежуточных передач рас­считывают с помощью приведенного выше выражения.

Передаточное число передачи заднего хода

Uзк=(1.2…..1,3)u1

Окончательное значение передаточного числа передачи задне­го хода определяют при компоновке коробки передач.

Рассчитанные передаточные числа коробки передач являются ориентировочными и при проектировании новой коробки пере­дач могут незначительно изменяться.

Концерн Great Wall готовит сразу пять «Танков»: первые подробности о новых внедорожниках Tank

Great WallНа сегодняшний день схемы передаточного отношения передачи реализуются с использованием определенных механических соединений, а именно:

• за счет использования специальных ремней;
• при помощи червячных соединений;
• с использованием зубчатого зацепления;
• при помощи цепей;
• за счет фрикционных сцеплений.

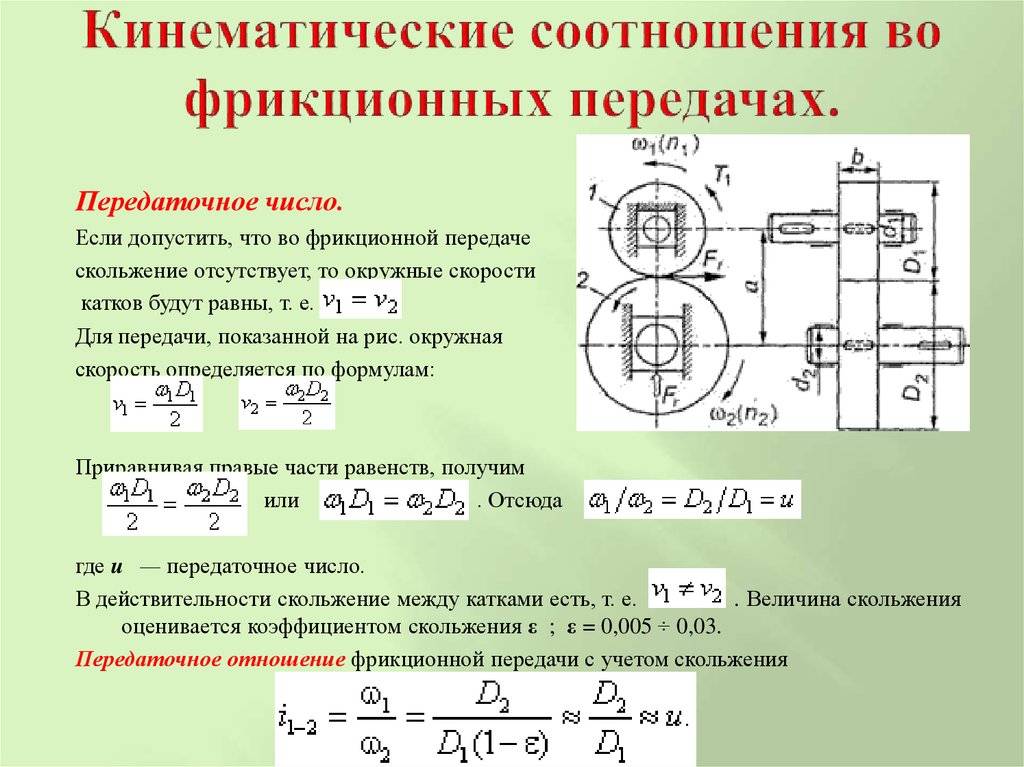

Здесь необходимо принимать во внимание тот факт, что передача вращения, основывается на двух естественных физических принципах (трение и зацепление). Читайте наc:

Читайте наc:

Учитывая вышесказанное, неудивительно, что практически все современные механизмы изготавливаются производителями с расчетом на замедление или напротив ускорение. В первом случае речь идет про редуктора. Что же касается второго момента, то это мультипликаторы. Каждый представленный вариант может быть выполнен в одноступенчатом, двухступенчатом, а также многоступенчатом исполнении. В частности, если говорить про пространственное расположение отдельных осей, то определяется несколько видов:

• параллельные элементы (валы расположены параллельно);
• пересекающиеся механизмы;
• перекрещивающиеся компоненты.

Во втором случае зацепление осуществляется за счет пересечения, тогда как в третьей ситуации валы должны вступать в перекрестное зацепление.

На практике, практически все механизмы делятся на замедляющие и ускоряющие движения. В современном автомобилестроении чаще всего используются именно первые типы, по той простой причине, что эта разновидность больше всего подходит для взаимодействия с двигателями, вращающимися на большой скорости. Кроме того, такое совмещение обусловлено конечной необходимостью значительно повысить мощность выходного компонента в кинетической схеме. Примечательно, что в настоящее время существует специальная таблица передаточных отношений. Однако, здесь речь идет лишь про сводный документ, где приводятся лишь основные значения и характеристики всех вариантов кинетических соединений.

Как определить передаточное число (ПЧ)?

Как вы уже поняли, передаточное число является отношением количества зубьев ведомой шестерни к количеству зубьев ведущей. Таким образом, рассчитать передаточное число не составляет никакого труда. Рассмотрим на примере. Предположим, имеется пара шестерней, со следующими передаточными числами: 40 и 20. Для того, чтобы произвести расчет, необходимо знать, какая из них является ведущей, а какая ведомая и обозначим их буквами А и В, соответственно.

Предположим, что А=40, а В=20. Получается, что число зубьев ведущей равно 40, а число зубьев ведомой равняется 20. Соответственно, чтобы узнать передаточное число данной передачи, необходимо разделить 20 на 40 и получится 0,5. Это означает, что передаточное число данной передачи равно 0,5. В случае, если поменять шестерни местами, то число зубьев ведущей шестерни будет равно 20, а ведомой – 40. Тогда, разделив 40 на 20, мы получаем число 2. В этом случае, передаточное число данной передачи будет равно 2.

Такой метод расчета используется при проектировании трансмиссии автомобиля. Чтобы автомобиль имел прекрасные динамические характеристики и развивал большую скорость, необходимо правильно подобрать передаточные числа коробки передач.

Чтобы узнать передаточное число трансмиссии своего автомобиля, достаточно взглянуть в техническую литературу к вашей модели машины. В других случаях, определение передаточного числа можно провести и без применения специальных расчетов и литературы. Достаточно знать принцип выполнения одного метода расчета передаточного числа.

Установите автомобиль на смотровую яму, под колеса обязательно поставьте противооткатные упоры. Коробка передач должна быть установлена в нейтральном положении. Возьмите мел и обозначьте специальные метки на колесе и полу, чтобы они имели совпадения. Такие же метки поставьте на корпусе и фланце редуктора заднего моста.

Попросите помощника из ямы пронаблюдать за совпадением меток на редукторе и фланце, а вы вращайте ведущее колесо. После повторного совпадения меток, подсчитывается количество оборотов (оно может быть равно даже 1) колеса, делится пополам и затем, полученное числовое значение разделите на количество оборотов, совершенных карданным валом. Конечный результат и будет передаточным числом.

Повышающая и понижающая передача

Рассмотрим нижнюю картинку. Зеленый шкив с помощью ручки крутит персонаж с силой F. Это ведущий шкив. Синий шкив крутится за счет ремня. Это ведомый шкив. К нему на вал подвешен груз с максимально возможной массой, которую может поднять механизм.

Рис. 8. Виды ремённых передач

1. В первом случае диаметр ведущего и ведомого шкивов одинаковый. Скорость и сила на выходе не поменяется.
2. Во втором случае диаметр ведущего шкива меньше ведомого. Скорость на выходе упадет. Такая передача называется понижающей. Сила при этом увеличится и механизм сможет поднять груз большей массы, чем первый.
3. В третьем случае диаметр ведущего шкива больше ведомого. Скорость на выходе увеличится. Такая передача называется повышающей. Сила при этом уменьшится и механизм сможет поднять груз меньшей массы, чем первый и второй.

Почему так происходит? Любой сложный механизм можно представить через простые механизмы. В данном случае ручка, за которую тянет персонаж и радиус к точке на окружности, которую толкает приводной ремень, образуют рычаг. Посмотрите на следующий рисунок.

Рис. 9. Схема понижающей и повышающей ремённой передачи

Короче плечо рычага к нагрузке (радиус шкива) – больше сила, но меньше пройденный путь.

Длиннее плечо рычага к нагрузке (радиус шкива) – меньше сила, но больше пройденный путь.

Эти схемы с понижающей и повышающей ремённой передачей наглядно демонстрируют работу золотого правила механики — за выигрыш в силе приходится платить таким же проигрышем в расстоянии (схема 1) или за выигрыш в расстоянии приходится платить таким же проигрышем в силе (схема 2).

Модернизация редукторов — стабильная тенденция

В модельном ряду производителей представлены стандартные и модернизированные решения. В усовершенствованных агрегатах сохраняются прежние габариты и размеры присоединений.

Основу модернизации составляют:

• Стандарты ISO.
• Блочно-модульные конструкции.
• Усовершенствованные механизмы защиты редукторов.
• Модификации зубчатых зацеплений.
• Модернизация корпусов редукторов, ориентированная на производство монолитных конструкций небольшого веса, характеризующихся высокой теплоотдачей.
• Применение технологии литья под давлением при производстве корпусов из алюминиевых сплавов.
• Использование синтетического масла для всего периода эксплуатации редуктора.
• Отсутствие необходимости в техническом обслуживании приводных механизмов в процессе их эксплуатации.

Непрерывный процесс модернизации способствует улучшению технических характеристик редукторов, расширению их функциональности и вариативности исполнений. Сегодня продукция крупных российских производителей не уступает по качеству иностранным аналогам.

Романов Сергей Анатольевич, руководитель отдела механики компании Техпривод

Как определить передаточное число редуктора

Одним из устройств, наиболее часто применяемых сегодня в различных механизмах, является редуктор. Он представляет собой развитие идеи рычага и служит для передачи момента между вращающимися шкивами. Основным параметром, характеризующим конкретный редуктор, является передаточное число. Определить его можно путем совершения расчетов на основе сведений о типе и параметрах ступеней редуктора.

Вам понадобится Определите передаточное число редуктора, состоящего из одной зубчатой передачи. В устройствах подобного типа вращающий момент передается от ведущего вала ведомому посредством взаимодействия зубьев шестерней, установленных на них

Шестерни могут быть как цилиндрические, так и конические — в данном случае это не важно. Вначале определите количество зубьев шестерни ведущего вала путем простого подсчета

Затем ту же операцию проделайте для шестерни вала ведомого. Разделите второе значение на первое. Это и будет искомым передаточным числом редуктора.

При расчете передаточного числа редуктора, выполненного на основе цепной передачи, действуйте аналогично первому шагу. Посчитайте число зубьев ведущей и ведомой звездочек, а затем разделите второе значение на первое.

Для оценки передаточного числа редуктора на ременной передаче необходимо знать радиусы (или диаметры) его ведущего и ведомого шкивов

Обратите внимание на то, что это должны быть значения радиусов окружностей, по которым проходит внутренняя часть ремня при его соприкосновении со шкивами. Поэтому если шкив выполнен в виде ролика с пазом для удержания ремня, необходимо измерять радиус или диаметр его внутренней части

В данном случае для вычисления передаточного числа достаточно разделить радиус ведомого шкива на радиус ведущего.

В редукторах на основе червячной передачи ведущим шкивом всегда является тот, на котором расположен червяк, а ведомым — на котором находится червячное колесо. За один оборот червяка колесо (шестерня) поворачивается на количество зубьев, равное числу заходов червяка (в простейшем случае это единица). Поэтому передаточное число такого редуктора высчитывается простым делением количества зубьев червячного колеса на число заходов червяка.

Передаточное число редуктора, составленного из нескольких передач, определите путем последовательного перемножения передаточных чисел его отдельных ступеней.

Эксплуатационный коэффициент (сервис-фактор)

Сервис-фактор (Sf) рассчитывается экспериментальным методом. В расчет принимаются тип нагрузки, суточная продолжительность работы, количество пусков/остановок за час эксплуатации мотор-редуктора. Определить эксплуатационный коэффициент можно, используя данные таблицы 3.

Таблица 3. Параметры для расчета эксплуатационного коэффициента

Тип нагрузки	К-во пусков/остановок, час	Средняя продолжительность эксплуатации, сутки
<2	2-8	9-16h	17-24
Плавный запуск, статичный режим эксплуатации, ускорение массы средней величины	<10	0,75	1	1,25	1,5
10-50	1	1,25	1,5	1,75
80-100	1,25	1,5	1,75	2
100-200	1,5	1,75	2	2,2
Умеренная нагрузка при запуске, переменный режим, ускорение массы средней величины	<10	1	1,25	1,5	1,75
10-50	1,25	1,5	1,75	2
80-100	1,5	1,75	2	2,2
100-200	1,75	2	2,2	2,5
Эксплуатация при тяжелых нагрузках, переменный режим, ускорение массы большой величины	<10	1,25	1,5	1,75	2
10-50	1,5	1,75	2	2,2
80-100	1,75	2	2,2	2,5
100-200	2	2,2	2,5	3

Как определить передаточное отношение зубчатой передачи

Как рассчитать передаточное отношение шестерен механической передачи.

В этой статье я приведу пример расчета передаточного отншения шестерен разного диаметра, с разным количеством зубьев

Данный расчет применяется в том случае, когда важно определить к примеру скорость вращения вала редуктора при известной скорости привода и характеристиках зубьев

Естественно, можно произвести замеры частоты вращения выходного вала, однако в некоторых случаях требуется именно расчет. Помимо этого, в теоретической механике, при конструировании различных узлов и механизмов требуется рассчитать шестерни, чтобы получить заданную скорость вращения.

Термин передаточное число является весьма неоднозначным. Он перекликается с термином передаточное отношение, что не совсем верно. Говоря о передаточном числе, мы подразумеваем сколько оборотов совершит ведомое колесо (шестерня) относительно ведущего.

Для правильного понимания процессов и строения шестерни – следует предварительно ознакомится с ГОСТ 16530-83.

Итак, рассмотрим пример расчета с использованием двух шестерен.

Чтобы рассчитать передаточное отношение мы должны иметь как минимум две шестерни. Это называется зубчатая передача. Обычно первая шестерня является ведущей и находится на валу привода, вторая шестерня называется ведомой и вращается входя в зацепление с ведущей. Пи этом между ними может находится множество других шестерен, которые называются промежуточными. Для упрощения расчета рассмотрим зубчатую передачу с двумя шестернями.

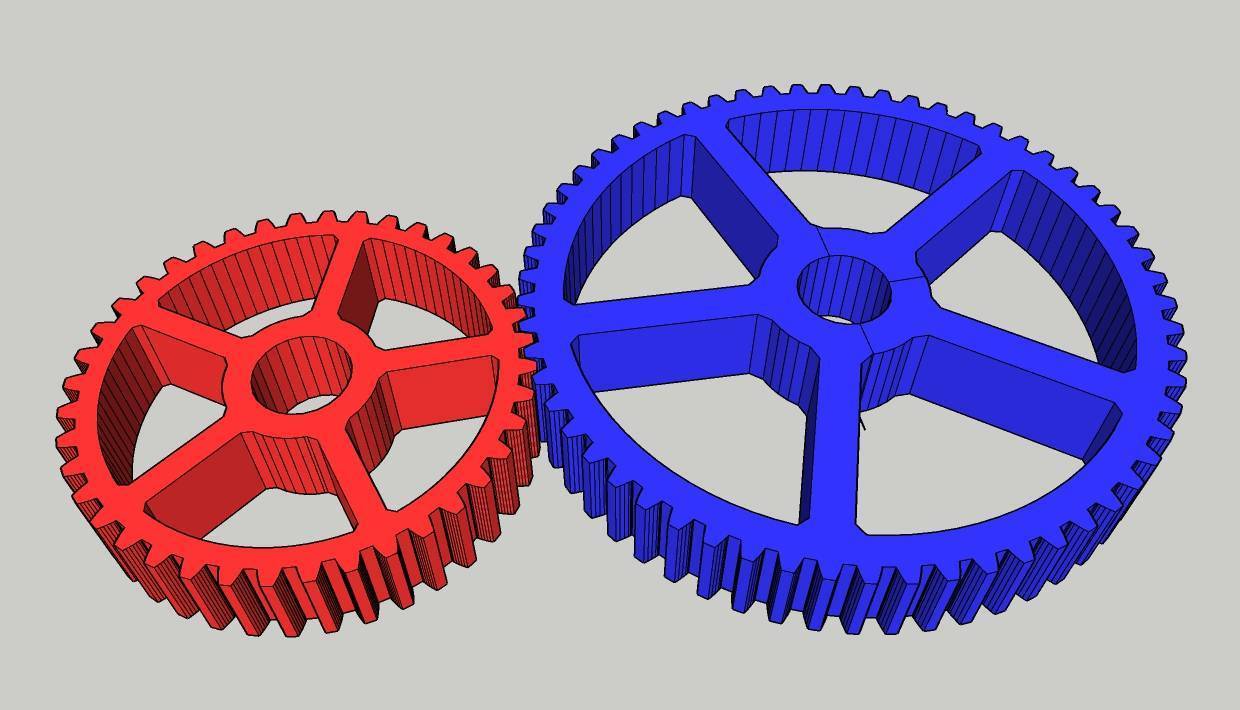

В примере мы имеем две шестерни: ведущую (1) и ведомую (2). Самый простой способ заключается в подсчете количества зубьев на шестернях. Посчитаем количество зубьев на ведущей шестерне. Так же можно посмотреть маркировку на корпусе шестерни.

Представим, что ведущая шестерня (красная) имеет 40 зубьев, а ведомая(синяя) имеет 60 зубьев.

Разделим количество зубьев ведомой шестерни на количество зубьев ведущей шестерни, чтобы вычислить передаточное отношение. В нашем примере: 60/40 = 1,5. Вы также можете записать ответ в виде 3/2 или 1,5:1.

Такое передаточное отношение означает, что красная, ведущая шестерня должна совершить полтора оборота, чтобы синяя, ведомая шестерня совершила один оборот.

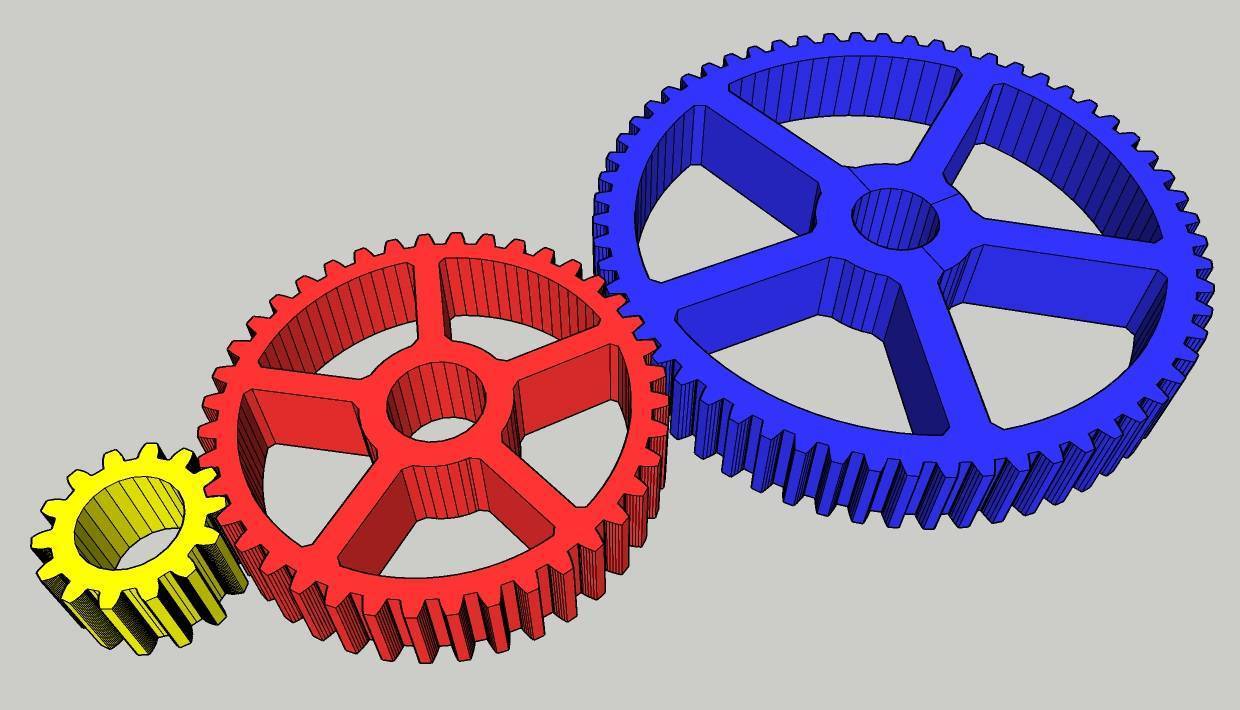

Теперь усложним задачу, используя большее количество шестерен. Добавим в нашу зубчатую передачу еще одну шестерню с 14 зубьями. Сделаем ее ведущей.

Начнем с желтой, ведущей шестерни и будем двигаться в направлении ведомой шестерни. Для каждой пары шестерен рассчитываем свое передаточное отношение. У нас две пары: желтая-красная; красная-синяя. В каждой паре рассматриваем первую шестерню как ведущую, а вторую как ведомую.

В нашем примере передаточные числа для промежуточной шестерни: 40/14 = 2,9 и 60/40 = 1,5.

Умножаем значения передаточных отношений каждой пары и получаем общее передаточное отношение зубчатой передачи: (20/7) × (30/20) = 4,3. То есть для вычисления передаточного отношения всей зубчатой передачи необходимо перемножить значения передаточных отношений для промежуточных шестерен.

Определим теперь частоту вращения.

Используя передаточное отношение и зная частоту вращения желтой шестерни, можно запросто вычислить частоту вращения ведомой шестерни. Как правило, частота вращения измеряется в оборотах в минуту (об/мин) Рассмотрим пример зубчатой передачи с тремя шестернями. Предположим, что частота вращения желтой шестерни 340 оборотов в минуту. Вычислим частоту вращения красной шестерни.

Будем использовать формулу: S1 × T1 = S2 × T2,

S1 – частота вращения желтой (ведущей) шестерни,

Т1 – количество зубьев желтой (ведущей) шестерни;

S2- частота вращения красной шестерни,

Т2 – количество зубьев красной шестерни.

В нашем случае нужно найти S2, но по этой формуле вы можете найти любую переменную.

340 rpm × 7 = S2 × 40

Получается, если ведущая, желтая шестерня вращается с частотой 340 об/мин, тогда ведомая, красная шестерня будет вращаться со скоростью примерно 60 об/мин. Таким же образом рассчитываем частоту вращения пары красная-синяя. Полученный результат – частота вращения синей шестерни – будет являться искомой частотой вращения всей зубчатой передачи.

Планетарная передача

Широко применяется так называемая планетарная кинематическая схема. Она представляет собой механизм, предназначенный для передачи, преобразования вращательного движения. С этой целью используются зубчатые колеса, расположенные на перемещающейся оси. Конструктивными элементами являются: центральные зубчатые колеса, закреплённые на неподвижных осях, боковые зубчатые колеса (расположены на перемещающихся осях). Для обеспечения наилучшего эффекта планетарные механизмы изготовляются на параллельных осях.

Коэффициент полезного действия достаточно высокий. Его значение приближается к 0,98. Наиболее распространёнными являются конструкции, в которых применяются нескольких сателлитов. Их располагают с угловыми шагами равной величины.

Такие конструкции выполняются с постоянным или переменным передаточным отношением. Некоторые из них имеют возможность регулировки этого параметра. Они разработаны обратимыми и необратимыми. В обратимых образцах предусмотрено движение в прямом и обратном направлении. В необратимых конструкциях такое движение невозможно. Изменение передаточного отношения бывает ступенчатым или бесступенчатым. Ярким представителем первого агрегата является механическая коробка передач автомобиля. Второй вариант применяется в вариаторах.

Рассмотренные передаточные отношения передач рассчитываются на этапе проектирования агрегата при выборе кинематической схемы. С их помощью производится выбор типа соединения, определяется эффективность. Оценивается надёжность всего механизма.
