Паяльная лампа бензиновая. Устройство и ремонт

Устранение проблем с подачей топлива и воздуха

Для ремонта паяльной лампы вам потребуется отвертка, плоскогубцы, и тонкая проволока.

Если при открытии вентиля топливо подается неправильно, например, пенится или просачивается через основание сопла, то может быть засорен жиклер. Тогда следует отремонтировать паяльную лампу, используя следующие инструменты:

иглу или тонкую проволоку;
прямую отвертку;
плоскогубцы.

Материалы:

бензин.

Ремонт проводят, выполняя следующие действия:

Если имеется небольшой засор, то иглой прочищают калибровочное отверстие топливной трубки.
При отсутствии результата производят демонтаж жиклера.
Затем проволоку просовывают в отверстие топливной трубки.
Потом открывают вентиль и тщательно и осторожно промывают канал бензином.
Собирают лампу, монтируя и фиксируя жиклер.
В случае появления пламени из-под штока следует сразу же погасить огонь.
Потом рукоятку вентиля с пробкой снимают и в заборной игле производят замену сальниковой набивки.

У лампы может нарушаться уровень давления воздуха внутри камеры. Для того чтобы починить устройство, следует из каналов, задействованных для подачи воздуха, удалить нагар, промыв их с помощью трихлорэтилена. Затем все отверстия для удаления ржавчины желательно промыть кислотой и продуть сжатым воздухом. После такой процедуры прибор долгое время не потребует ремонта.

Кроме неполадок, свойственных большинству приборов, каждое устройство может иметь свои слабые места, которые чаще других требуют ремонта. Старые приборы нуждаются в особенном внимании и регулярной профилактике, так как серьезная поломка может навсегда вывести их из строя. При бережном отношении и соблюдении правил работы паяльная лампа будет служить долгие годы.

Принцип функционирования паяльной лампы

Паяльная лампа может работать на керосине и бензине.

После заправки устройства нагнетается воздух в резервуар при помощи насоса, что позволяет создать повышенное давление внутри баллона с топливом. Избыточное давление воздуха обеспечивает вытеснение топлива в горелку, где происходит его сгорание и образование факела пламени. Для воспламенения горелки и ее стабильной работы ее требуется предварительно нагреть до определенного уровня. Для осуществления нагрева используется чашка для топлива, которая смонтирована под горелкой. Емкости одной чашки как правило вполне достаточно для того чтобы разогреть горелку до нужной температуры.

При достижении определенного температурного значения нагрева горелки, топливо, поступающее из резервуара в горелку, испаряется в испарителе. Газообразное топливо поступает в область сгорания и формирования факела пламени через специальный жиклер. В процессе горения испаряемого топлива происходить всасывание кислорода в область горения и поддержание процесса.

В процессе разогрева горелки воздух в резервуар в целях безопасности не закачивается, а запорный кран в этот момент должен быть закрыт. Запорный кран открывается только после того как осуществится разогрев горелки и испарителя. После открытия запорного крана проводится регулировка силы пламени. После окончания работы с прибором его выключают путем завинчивания запорного крана.

Как отремонтировать в паяльной лампе насос

На неисправность насоса в инструменте указывают возникшее шипение и другие звуки непонятного происхождения. Не откладывайте ремонт в долгий ящик. Выключите прибор, достав розетку. Далее приступите к восстановлению процесса подачи топлива. Для ремонтных работ пригодится обычный набор инструментов для дома.

Пошаговая инструкция по ремонту насоса состоит из таких этапов:

Выкрутите пробку, находящуюся на крышке.
Вытащите насос из баллона.
Вооружившись отверткой, снимите золотник, расположенный на клапане.
Очистите компонент от грязи и налипаний.
Замените старую пружину на новую.
Определитесь с местами соединений насосной части и корпуса. Смажьте их равномерным слоем моторного масла.
Соберите паяльный инструмент, придерживаясь обратного порядка разборки лампы.

Критерии выбора

Выбрать паяльную лампу не сложно, если человек конкретно знает для каких целей ему она потребуется. Если их много — нужно немного потрудиться, но если будет использоваться для простых несложных бытовых целей, можно взять обычную недорогую газовую лампу. Выделяют четыре основных критерия выбора паяльной лампы:

конструкция;
вид баллона;
топливо в баллоне;
объём бака.

Устройство паяльной лампы состоит из баллона и горелки, но есть горелки со шлангом, длина которых обычно составляет до 1,5 метра. Обычные горелки используются для простых подъёмных дел, если агрегат лёгок к подъёму. Во всех остальных случаях используется горелка за шлангом и мощным насосом паяльной лампы, особенно в труднодоступных местах.

Также часто баллоны классифицируют по клапанам, в некоторых моделях он присоединен. Это значит, что некоторые горелки можно заправлять, другие же заправке не поддаются и являются одноразовыми. Они намного дешевле и используются только при внезапной необходимости, правда выкидываются сразу же.

Как уже упоминалось ранее, важно выбирать в каталоге лучших ламп по виду топлива, так как такие паяльные лампы могут иметь куда более высокую мощность. Не рекомендуется выбирать газовые горелки, так как они не имеют достаточной производительности для многих целей

Обычно такие лампы используют для разбора старых радио, уборки лакокрасочного покрытия. Для профессиональных целей выбирают исключительно бензиновые и керосиновые лампы.

Что касательно объёма бака, всё зависит от потребностей. Если планируется заправлять бак в дальнейшем, рекомендуется выбрать больший объём, но в пределах комфорта в использовании.

Габаритные баллоны намного тяжелее, лучше выбирать такие объёмные агрегаты только в комплектации со шлангом. Также в более серьезных моделях можно производить ремонт лампы своими руками.

Виды паяльных ламп и их цена

Главное видовое деление паяльных ламп выполняется по типу используемого топлива:

Бензиновые

Температура создаваемого пламени более 1 тыс. градусов, для настройки подачи топлива устройства оснащаются винтом.

Такие изделия имеют классическую компоновку из топливной емкости с установленной сверху неподвижно горелкой.

Реже встречаются модели с выносной горелкой.

Керосиновые

Конструктивно аналогичны предыдущему варианту, в основном используются для плавки припоев и прогрева больших паяльников.

Отличие заключается в увеличенном диаметре форсунки, а у старых моделей еще и наличием эжектора со змеевиком, что приводит к интенсивному разогреву топлива.

Конструктивные различия обусловлены разной температурой горения бензина и керосина.

Спиртовые

Используются редко, производятся ограниченными партиями, представляют собой мини паяльную лампу с объемом топливного бачка не более 200 мл.

Применяются для точных работ, в частности при пайке ювелирных изделий.

Их практически полностью вытеснили модели, функционирующие на газу.

В продаже редко, но все же встречается дизельная паяльная лампа, работающая на солярке, но она очень требовательна к температуре окружающей среды, и менее практична, нежели другие варианты.

Форсуночные паяльные лампы, то есть модели, работающие на жидком топливе, могут иметь стальное или чугунное сопло.

Последние обеспечивают более стабильную работу, менее подвержены прогоранию.

Еще одна классификация устройств – по наличию насоса:

Паяльные лампы с насосом – варианты, заправляемые бензином и керосином. Подача топлива обеспечивается посредством создания давления в бачке встроенным насосом.
Модели без насоса – все варианты, работающие на спирту, некоторые бензиновые миниатюрные модели. Их особенность кроется в небольшом размере топливного резервуара, сверху которого под самой горелкой находится желоб. В него наливается и поджигается топливо при розжиге. Постепенно резервуар прогревается, за счет чего повышается температура внутри него, а значит и давление, происходит интенсивное испарение топлива, его поступление в форсунку. После разгорания пламени, резервуар прогревается уже от работающей горелки.

Кроме жидкотопливных паяльных ламп, стоимость которых обычно составляет 800 – 1300 рублей, не менее распространены газовые модели.

Газовые паяльные лампы

Работают без накачки воздуха, так как емкость под топливо изначально имеет внутри избыточное давление горючего вещества, зачастую бутана, пропана, изобутана.

Газовая паяльная лампа может запитываться от одноразового, либо же от заправляемого баллона.

Корпус устройства может быть как пластиковый, так и металлический.

Стоимость варьируется в широких пределах, может составлять 1500 – 3000 рублей и выше.

Универсальные паяльные лампы способны функционировать с газовыми баллонами двух видов.

Баллоны подключаются к горелке посредством резьбового крепежа, причем возможно применение посредника в виде удлинительного шланга.

Следует отметить, что паяльные лампы – компактные переносные устройства, что является несомненным плюсом при их эксплуатации.

Исключением становятся газовые горелки, подключаемые к бытовому баллону, которым оснащаются кухонные плиты, посредством шланга.

Техника безопасности [ править | править код ]

Кроме очевидной пожароопасности, паяльная лампа является потенциально взрывоопасным прибором, так как в резервуаре находится смесь паров топлива и воздуха под высоким давлением, а резервуар нагревается при работе. Поэтому при использовании паяльной лампы требуется строгое соблюдение правил безопасности, а именно:

не допускать нагрева резервуара до температуры выше 50 °C;
не открывать крышку резервуара и не производить заправку при работающей или ещё не остывшей лампе;
не создавать в лампе избыточного давления, не применять в лампе, предназначенной для использования керосина бензин;
следить за герметичностью клапанов насоса и соединений;
при перевозке и хранении убедиться в отсутствии избыточного давления и остатков топлива в резервуаре.

Наиболее частая причина взрыва паяльной лампы — открытие крышки резервуара горячей лампы. В этом случае пары бензина соприкасаются с нагретой до 500—600 °C горелкой и воспламеняются, вызывая взрыв паровоздушной смеси в резервуаре и вокруг него. Также нужно учитывать, что старые лампы использовали керосин, при заливке бензина и последующем использовании резервуар разрывало давлением. Ожоги в таком случае практически неизбежны, поскольку происходят, как правило, при попытке «подкачать»

Необходимо осознавать, что при розжиге бензиновой лампы испаритель наполнен бензином, и если на этом этапе кран подачи топлива перекрывается, то оставшийся в испарителе бензин будет продолжать покидать испаритель через сопло в виде жидкости, или в случае бóльшего прогрева, — в виде газожидкостной или газовой струи.

Кроме того, для работ в закрытом помещении необходимо иметь вентиляцию, достаточную для удаления резко пахнущих, токсичных и канцерогенных продуктов сгорания.

Паяльная лампа, в большинстве случаев, может быть заменена более безопасной газовой горелкой (газ в баллоне не смешивается с воздухом).

При наличии в месте проведения работ источника электрической энергии достаточной мощности паяльную лампу можно заменить техническим феном, который не использует легковоспламеняющихся материалов и более безопасен.

Устройство лампы паяльной бензиновой и инструкция к ней должны быть изучены очень внимательно, так как этот вид устройств относится к пожароопасным. Часто во время ремонта или монтажа какой-либо конструкции приходится нагревать поверхности для лучшей сборки.

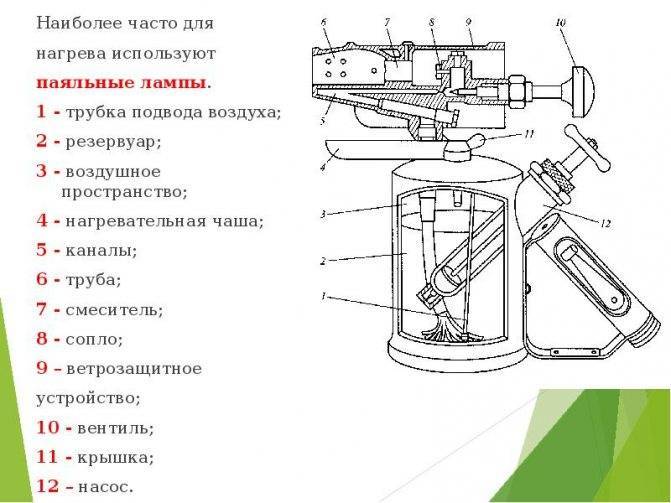

Устройство паяльной лампы.

Использование различных портативных газовых горелок или электрических фенов не находит широкого применения в хозяйстве. Эти промышленные устройства сложны в применении, поэтому для быстрого нагрева используют паяльную лампу. Но многочисленные вопросы по эксплуатации часто поступают к специалистам. Связано это, прежде всего, с тем, что люди немного ленятся дочитывать инструкции до конца. Описания и инструкции довольно скучные и сложные. Поэтому необходимо описать работу лампы проще.

О пилораме в домашних условиях читайте здесь.

Если возникли проблемы с подачей топлива и воздушной массы

В этом случае подготовите отвертку с прямым наконечником, плоскогубцы, иглу и тонкую проволоку. Проблему подачи топлива фиксируют по возникновению пены и просачиванию ее сквозь основание сопла. Скорее всего засорился жиклер.

Ремонтные работы предполагают такую последовательность манипуляций:

При наличии видимого небольшого зазора иглу аккуратно вставляют в калибровочное углубление и прочищают ею топливную трубку.
Если положительного результата не намечается, жиклер снимают.
Проволоку размещают в отверстии топливной трубки.
Далее открутите вентиль.
Залейте в канал бензин. Проделывайте манипуляцию бережно и неторопливо.
Соберите конструкцию в единое целое, поставьте на место жиклер.
Если из-под штока появилось пламя, погасите огонь.
Демонтируйте рукоятку вентиля и в заборной игле замените изношенную сальниковую набивку новой.

Если в паяльной лампе нарушены показатели давления воздуха на внутренней поверхности камеры, ремонт осуществляют исходя из каналов, которые функционируют для подачи воздушной струи. Мастеру следует удалить нагар, залив каналы трихлорэтиленом. После, чтобы вымыть образованную на стенках ржавчину, промойте каналы кислотой, высушите, продув сжатым воздухом.

Работы выполняют в специальных перчатках. Глаза тоже лучше защитить очками.

Видеоинструкцию, как ремонтировать паяльную лампу своими руками, можно посмотреть дальше: Как избежать регулярного ремонта

Чтобы к ремонту паяльной лампы прибегать нечасто, необходимо придерживаться инструкции к использованию агрегата. Мы привыкли включать паяльную лампу в помещении. Но тогда следует помнить, что в работающем состоянии инструмент должен находиться не дольше 15-30 минут. После использования комнату тщательно проветривают.

Продлить жизнь оборудованию можно, применяя такие правила:

Перед тем как включить прибор, залейте его топливом. Заправку осуществляют, заполняя резервуар на ¾ части от общего объема. Пустота необходима чтобы создать давление.
Чтобы давление присутствовало, насосу также требуется сделать 10 нерезких качков.
Заливая в ванночку горелки топливо, применяйте спиртовой состав. Благодаря этому приему, копоти формируется минимальное количество. Правильная эксплуатация агрегата возможна, если поджечь топливо. Вокруг не должно быть сквозняков.
Когда горение топлива подойдет к завершению, откройте игольчатый клапан. Теперь топливо находится в газообразном состоянии. Если присутствуют капли, разогрев продолжают. Если горелка не разогревается долго, подставьте лампу к металлической панели. Выдержите расстояние от листа до сопла 2-3 см.
Если горение тухнет, прочистите форсунку специальной иглой.
Погасить факел инструмента можно с помощью завинчивания вентиля и опускания иглы.
Нельзя включать паяльную лампу рядом с горелкой. Это провоцирует нагревание баллона и топлива за пределы 50 градусов.
Топливо, которое заливается в оборудование, должно подходить под характеристики, установленные производителем паяльной лампы.

При том, что конструкция паяльной лампы проста, в ней тоже возникают неполадки, мешающие нормальной работе. А при наличии некоторых неисправностей, использовать паяльную лампу запрещено. Но в большинстве случаев ремонт несложно провести самостоятельно своими руками, что позволит устранить простои в работе и сделать использование инструмента безопасным.

Особенности применения бензиновой паяльной лампы

Ещё лет 20 назад бензиновая паяльная лампа была незаменимым инструментом в хозяйстве каждого автомобилиста или слесаря. Хотя в последние десятилетия появились другие альтернативные приборы для нагрева, понемногу вытесняющие их во многих сферах производства, они по-прежнему могут успешно использоваться в личном хозяйстве для выполнения следующих работ:

разогрева паяльника и припоя;
расплавления и сварки металлов с низкой температурой плавления 900-10000С;
отжига старого лакокрасочного покрытия;
сгибания металлических труб;
размораживания ледяных пробок в трубах водопровода и канализации;
разогрева застывших двигателей и битума;
осмолки шкур крупнорогатого скота;
отжига заржавленных резьбовых соединений и т.д.

В качестве топлива следует использовать низко октановые марки бензина. При этом заполнять бак нужно не более, чем на две трети, чтобы оставалось пространство для создания избыточного воздушного давления, достаточного для подъёма массы топлива по направляющей трубке и фитилю в испаритель и эффективного распыления. Для получения такого давления достаточно выполнить 6-10 полных качаний поршня насоса. При этом движения не должны быть слишком резкими, чтобы не повредить его резиновые уплотнители.

Для разогрева горелки можно использовать часть топлива лампы, однако лучше для этого подходит этиловый спирт, который не оставляет копоть на корпусе прибора и не пачкает руки. Эту процедуру нужно делать в защищённом от ветра, но открытом месте. Готовность лампы к работе проверяется открытием крана подачи топлива. Если при этом из форсунки выходит струя пара, то можно поджигать её спичкой или зажигалкой и отрегулировать факел. Если же из форсунки выходит струя жидкости, то кран надо закрыть и повторить процесс разогрева. Несколько самостоятельных попыток запустить паяльную лампу помогут приобрести опыт и навыки обращения с инструментом.

Видео: Паяльная лампа

Вращая ручку регулировки положения запорной иглы, можно изменять количество подаваемого в форсунку топлива и регулировать размеры факела, которую необходимо подбирать в зависимости от рода выполняемых работ. После запуска корпус прибора от пламени будет постепенно нагреваться и, соответственно, будет расти давление воздуха в баке, что приводит к усилению факела. Через некоторое время процесс установится, лампа полностью войдёт в рабочий режим, и пламя стабилизируется, о чем можно судить по ровному гудению огня.

Для ускорения выхода лампы в рабочий режим можно направить пламя на близко расположенный стальной лист, который, отражая тепло, будет способствовать быстрому прогреву лампы. Если во время работы пламя самопроизвольно начинает терять стабильность или погасает, то нужно закрыть кран и почистить форсунку тонкой и длинной иглой, имеющейся в комплекте паяльной лампы. Быстрое засорение форсунки возможно за счёт плохого качества низко октанового бензина.

Для завершения работы и гашения пламени нужно закрутить до отказа регулятор топлива, чтобы полностью прекратить его подачу. Далее надо дождаться, чтобы лампа остыла, и только после этого стравить остаточное давление в бачке, открыв его горловину. Паяльная лампа относится к устройствам повышенной опасности, которая при неправильном обращении с ней может стать причиной пожара или взрыва, так как горючее находится в непосредственной близости к открытому огню

Поэтому она требует соблюдения особых мер безопасности и осторожного обращения

Меры предосторожности необходимые при работе с паяльной лампой

При работе с лампой требуется строгое соблюдение правил техники безопасности. Дело в том, что нарушения правил работы с этим прибором способны спровоцировать взрыв устройства. Паяльная лампа представляет собой пожароопасное устройство. Резервуар для хранения запаса топлива находится очень близко к открытому пламени факела.

В процессе эксплуатации прибора следует соблюдать следующие правила:

запрещена эксплуатация инструмента при выявлении в конструкции мест утечки топлива или его паров;
запрещается использовать в процессе работы паяльной лампы топливо, которое по показателям не соответствует рекомендациям завода-изготовителя;
запрещается эксплуатация устройства на протяжении длительного времени, так как близкое расположение горелки провоцирует нагрев баллона с топливом выше 50 градусов Цельсия;
запрещено использование прибора в случае выявления неисправности предохранительного клапана;
нельзя проводить заправку резервуара топливом при горящей горелке;
не рекомендуется эксплуатация устройства в закрытых помещениях.

Помимо этого следует сказать, что несоблюдение практически любого из правил безопасности при работе с паяльной лампой способно спровоцировать возникновение взрыва и неприятных последствий.

Выполнение несложных правил безопасности позволяет добиться максимально эффективной работы устройства в процессе эксплуатации.

Ремонт паяльных ламп, широко используемых в быту, вполне можно осуществить собственными силами. Прибор предназначен для спаивания металлических деталей, также он применяется для удаления лакокрасочных покрытий с поверхности металла. Использовать следует только исправную паяльную лампу, поэтому устройство всегда должно поддерживаться в рабочем состоянии. Если произошла внезапная поломка, быстро починив лампу своими силами, можно продолжить работу.

Устройство паяльной лампы.

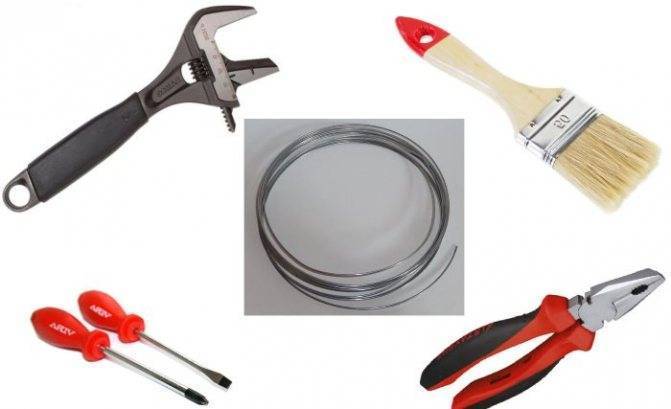

Необходимый ремонтный инструмент

Для ремонта могут потребоваться следующие инструменты:

разводной гаечный ключ;
отвертки;
плоскогубцы;
небольшая кисть;
швейная игла или тонкая стальная проволока.

Из материалов, возможно, потребуется сальниковая набивка, стальные шайбы и гайки, бензин или керосин.

Гаечным ключом и отвертками нужно будет разбирать инструмент и его узлы, чтобы обеспечить доступ к неисправной детали. Плоскогубцы потребуются, если придется держать иглу для прочистки отверстия жиклера, не разбирая горелку. Кроме того, плоскогубцами удобно придерживать какие-либо винты от прокручивания во время сборки-разборки. Кисть необходима, чтобы отмыть загрязнения, попавшие в корпус и горелку. Желательно, чтобы кисть была длинной с жесткой натуральной щетиной.

Если возникли проблемы с подачей топлива и воздушной массы

Ремонтные работы предполагают такую последовательность манипуляций:

При наличии видимого небольшого зазора иглу аккуратно вставляют в калибровочное углубление и прочищают ею топливную трубку.
Если положительного результата не намечается, жиклер снимают.
Проволоку размещают в отверстии топливной трубки.
Далее открутите вентиль.
Залейте в канал бензин. Проделывайте манипуляцию бережно и неторопливо.
Соберите конструкцию в единое целое, поставьте на место жиклер.
Если из-под штока появилось пламя, погасите огонь.
Демонтируйте рукоятку вентиля и в заборной игле замените изношенную сальниковую набивку новой.

Работы выполняют в специальных перчатках. Глаза тоже лучше защитить очками.

Продлить жизнь оборудованию можно, применяя такие правила:

Перед тем как включить прибор, залейте его топливом. Заправку осуществляют, заполняя резервуар на ¾ части от общего объема. Пустота необходима чтобы создать давление.
Чтобы давление присутствовало, насосу также требуется сделать 10 нерезких качков.
Заливая в ванночку горелки топливо, применяйте спиртовой состав. Благодаря этому приему, копоти формируется минимальное количество. Правильная эксплуатация агрегата возможна, если поджечь топливо. Вокруг не должно быть сквозняков.
Когда горение топлива подойдет к завершению, откройте игольчатый клапан. Теперь топливо находится в газообразном состоянии. Если присутствуют капли, разогрев продолжают. Если горелка не разогревается долго, подставьте лампу к металлической панели. Выдержите расстояние от листа до сопла 2-3 см.
Если горение тухнет, прочистите форсунку специальной иглой.
Погасить факел инструмента можно с помощью завинчивания вентиля и опускания иглы.
Нельзя включать паяльную лампу рядом с горелкой. Это провоцирует нагревание баллона и топлива за пределы 50 градусов.
Топливо, которое заливается в оборудование, должно подходить под характеристики, установленные производителем паяльной лампы.

Паяльная лампа является нагревательным прибором, при помощи которого получают высокую температуру при осуществлении пламенного горения некоторых исходных легкогорючих веществ. Такими веществами, используемыми при работе устройства, являются:

бензин;
спирт;
керосин и некоторые другие.

Паяльная лампа поможет справиться с большим количеством задач: нагреть неоткручеваемую гайку, разогреть гудрон и т.д.

Продукты горения, получаемые в процессе работы устройства, образуют факел вытянутой формы, при этом температура факела имеет очень высокие показатели.

Наибольшее распространение получила бензиновая паяльная лампа. Помимо этой модификации распространение получили паяльные лампы, источником пламени в которых служит природный газ. Этот тип паяльных ламп отличается от бензиновых не только видом сжигаемого в процессе их работы топлива, но и конструкцией. Объем резервуаров используемых для топлива в паяльных лампах может колебаться в зависимости от модели устройства от 0,1 до 2 литров. Тепловая мощность этих устройств способна изменяться в диапазоне от 0,5 до 3 кВт в зависимости от подачи топлива. Мощность лампы регулируется при помощи специального крана открывающего подачу сжигаемого вещества.
