Необходимые инструменты и материалы
Приступая к изготовлению отрезного станка, следует понимать, что точность его работы напрямую связана с устойчивостью конструкции. Поэтому выбор материала определённой толщины продиктован не столько требованиями к прочности корпуса, сколько необходимостью в его жёсткости.
Прежде чем приступить к работе, надо приготовить:
- трубу профильную «квадрат» (25х25х2,5 мм);
- трубу профильную «прямоугольник» (40х20х2,5 мм);
- лист металлический толщиной 4–5 мм;
- подшипники шариковые № 202, 203 или 204 – 2 шт.;
- пруток калиброванный с толщиной, которая равна диаметру отверстия внутренней обоймы подшипника (до 100 мм);
- пруток диаметром 8–10 мм;
- шину металлическую (20х4 мм);
- болты и гайки c резьбой M8 или M.
Из инструментов понадобятся:
- угловая шлифмашина;
- дрель или сверлильный станок, набор свёрл;
- набор плашек для нарезания метрической резьбы;
- ключи рожковые;
- сварочный аппарат.
Для изготовления станка лучше выбрать болгарку известного производителя
Основным узлом отрезного станка является угловая шлифмашина. Не рекомендуется использовать «малую» болгарку, рассчитанную на отрезные диски диаметром до 125 мм с мощностью до 500–600 Вт. Помните, что чем больше диаметр режущего круга, тем универсальнее и надёжнее будет станок.
Тщательность выбора электроинструмента обусловлена ещё и большим разнообразием конструкций болгарок, присутствующих на рынке. Поскольку подобное оборудование не унифицировано, то отрезной станок строится под определённую модель и размер УШМ. Если оборудование будет ненадёжным, то при выходе из строя будет сложно установить другую болгарку на его место без необходимости переделки креплений и маятника. Вот почему лучше выбирать продукцию от проверенных производителей — Makita, Bosch и так далее.
Область применения отрезных станков
Отрезные дисковые станки широко используются в металлообработке, машиностроении, на предприятиях деревообрабатывающей и мебельной промышленности. Агрегаты нашли своё применение и в домашнем хозяйстве: они используются в качестве удобного инструмента для выполнения различных работ в мастерской и гараже. Отрезной станок удобно использовать для решения целого ряда задач:
разделение металлопрофиля на отрезки необходимой длины;раскрой листового металла;получение большого количества однотипных заготовок в короткие сроки;резка керамической плитки;разрезание деталей под любым углом, получение пропилов необходимой длины, глубины и так далее.С помощью самодельного отрезного станка можно решить широкий круг задач
Благодаря относительно низкой стоимости, универсальные агрегаты имеют быструю самоокупаемость, поэтому их выгодно использовать на небольших производствах и в маленьких цехах.
В домашнем хозяйстве отрезной станок используется нерегулярно, поэтому покупка инструмента заводского изготовления нерациональна. Лучше смастерить специальную станину для угловой шлифмашины. Это увеличит универсальность болгарки, превратив её в малогабаритный отрезной станок.
Устройство маятниковой пилы из болгарки
Маятниковая пила из болгарки доступна для сборки в домашних условиях, не требует дорогостоящих материалов и особой квалификации. Отрезной станок имеет несложную конструкцию и состоит из нескольких узлов:
- станина;
- маятник;
- крепление под УШМ.
Станина представляет собой стальную раму, сваренную из профильных труб, с платформой из листового металла толщиной не менее 3 мм. К этой плите крепится кронштейн, на который монтируют шарнир маятниковой пилы, а также упор для удержания заготовки. К слову, таких упоров может быть несколько: удобно, когда один элемент позволяет сделать перпендикулярный разрез, а другой даёт возможность распилить материал под необходимым углом. Наиболее совершенным упором является поворотное приспособление с транспортиром, при помощи которого выставляют любой угол между деталью и отрезным диском. Немаловажная деталь: в месте касания пилы к платформе в столешнице выполняется пропил, его ширина должна равняться удвоенной толщине режущего круга, а длина — соответствовать диаметру.
Стандартная конструкция состоит из станины, маятника и крепления для болгарки
Маятник отрезного станка представляет собой Т-образную деталь из прямоугольного металлопрофиля. С одной стороны этот узел крепится подвижным соединением к кронштейну станины, а с другой к нему присоединяют крепление под болгарку. Подвижность шарнира маятниковой пилы обеспечивают подшипники качения или втулки, а возврат инструмента в исходное положение — гибкий элемент (резиновый жгут или пружина).
Крепление болгарки представляет собой консоль с одним или двумя кронштейнами, соединёнными с маятником. К одному из них УШМ прикрепляется болтами. Для этого в корпусе её редуктора предусмотрены резьбовые отверстия для крепления ручки. Второй кронштейн представляет собой обычный хомут (стремянку), который удерживает режущий инструмент за корпус.
Материалы для изготовления
Для того, чтобы сделать станок из болгарки, вам понадобятся:
- два старых автомобильных амортизатора;
- два закрытых подшипника и кусок трубы, с внутренним диаметром чуть больше подшипников;
- металлическая труба для прижимной ручки;
- металлические уголки разных размеров;
- металлическая щетка;
- тиски;
- сварочный аппарат;
- болгарка;
- дрель;
- маркер;
- строительная шпилька;
- болты, гайки и шайбы;
- магнитный угольник;
- мебельный газлифт (устройство с амортизатором, применяемое в шкафчиках с горизонтальным открыванием);
- транспортир.
Шаг 1. Делаем поворотный механизм с кронштейном
1
При помощи металлической щетки очищаем амортизаторы от грязи.
2
Надрезаем металлическую трубу вдоль, чуть разводим ее и вставляем с двух сторон подшипники.
3
Зажимаем трубу в тисках и завариваем линию разреза.
4
Из больших металлических уголков свариваем П-образный швеллер. В одном торце болгаркой делаем выемки под трубу с подшипниками и привариваем ее.
5
К другому торцу швеллера привариваем вертикально два меньших уголка.
6
Вставляем в них амортизаторы и привариваем их.
7
Для создания симметричного кронштейна точечно свариваем два уголка.
В дальнейшем мы их рассоединим.
8
Просверливаем в центре отверстие под ось. Маркером намечаем форму кронштейна и обрезаем болгаркой.
9Разъединяем места сварки.
10
От строительной шпильки отрезаем кусок для будущей оси. На один ее конец надеваем гайку и вставляем последовательно в один уголок кронштейна + шайба, затем в трубу с подшипниками + шайба и, наконец, одеваем второй уголок кронштейна. Зажимаем все гайкой.
11
Ровные концы уголков свариваем между собой.
12
Штоки амортизаторов соединяем между собой куском профильной трубы, с просверленными под них отверстиями, и затягиваем гайками.
Чтобы легко и просто наметить места отверстий, обрисуйте торцы штоков маркером или краской и приложите к ним профильную трубу.
Шаг 2. Делаем раму станка
1
От профильной трубы отрезаем два длинных куска и два покороче.
2
Свариваем из них прямоугольную раму. Сошлифовываем все неровности.
Чтобы выдержать все необходимые углы, пользуйтесь магнитным угольником.
3
Внутри меньшей стороны привариваем кусок профильной трубы для крепления поворотного механизма.
4
Снимаем кронштейн, полученный в шаге 1, намечаем и просверливаем места его крепления к раме.
5
Устанавливаем кронштейн на место и прикручиваем его болтами с гайками и шайбами.
6
От куска листового металла отрезаем пластину по ширине рамы и привариваем его с противоположной от кронштейна стороны.
7
От листа металла отрезаем два треугольника и, приваривая их, делаем ребро жесткости для амортизаторов.
8
Для дальнейшего крепления болгарки, в профильной трубе, соединяющей штоки амортизаторов, просверливаем 2 отверстия. В одно из них вставляем болт с гайкой и привариваем ее.
9
Устанавливаем блок с амортизаторами в кронштейн.
10
В торце кронштейна просверливаем отверстие для вывода провода питания.
11
К одному из амортизаторов привариваем кронштейн для крепления мебельного газлифта. Такой же кронштейн привариваем к раме станка. Крепим газовый амортизатор к кронштейнам.
Шаг 3. Делаем прижимную ручку
1
Из листа металла вырезаем пластину в форме прямоугольной трапеции, немного сужая одну из ее сторон примерно от середины.
2
Отрезаем от трубы кусок для ручки и привариваем его под углом 90 градусов к меньшей стороне пластины.
3
Привариваем пластину к левому торцу профильной трубы, соединяющей штоки амортизаторов.
Шаг 4. Крепим болгарку к станку
1
Из листа металла вырезаем три куска и свариваем П-образное крепление.
2
Удаляем лишний металл и шлифуем крепление.
3
С помощью болтов крепим болгарку к станине. Пропускаем провод питания в подготовленное отверстие и подключаем его к источнику напряжения.
4
Потянув за ручку и, двигая ее взад-вперед, прорезаем в листе стали на станине прорезь. Наш станок готов к работе.
Для удобства резки под определенным углом, можно установить на раме упор, наметив с помощью транспортира и просверлив отверстия для его крепления под разными углами.
Важные моменты при сооружении маятникового станка
Рассматриваемый тип инструмента относится к категории опасных, поэтому при сооружении оснастки учитываются такие главные моменты:
Изготовление станины — это основание, отвечающее за надежность установки. Экономить на изготовлении станины нельзя, поэтому используются исключительно стальные материалы, толщина которых не менее 2 мм Рама — конструкция этой части может быть разной, но самое главное — это обеспечение подвижности режущего инструмента. Достигается это за счет применения разных материалов, но в любом случае, продумать качество шарнирного соединения необходимо хорошо, так как от этого зависит ваша жизнь. Лучше потратить больше материала, но сделать качественный и безопасный отрезной станок Крепление инструмента — фиксируется УШМ непосредственно на подвижную часть. Причем фиксация должна быть максимально-надежной и качественной. При работе болгарки могут возникать «обратные удары», которые опасны тем, что станок может попросту повредиться, а от этого пострадает мастер, который выполняет манипуляции Предусмотреть обустройство противовеса — это мелкий, но важный элемент, который позволяет инструменту возвращаться в исходное положение за ненадобностью
Это исключит вероятность повреждения частей тела человека Защитный кожух — он должен быть обязательно, причем не важно, какая конструкция станка придумана, но использовать устройство без надетого защитного кожуха строго противопоказано Наличие линейки — это позволит повысить точность выполняемых работ, что немаловажно при резке таких деталей, как кафель, керамика, а также металл Пусковое устройство — это своего рода также устройство, влияющее на безопасность. Кнопку управления должны находиться в непосредственной близости к мастеру, выполняющему работу. Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент
Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент
Кроме вариантов, когда станок имеет подвижную часть, есть также способы изготовления отрезных устройств с расположением инструмента в нижней части станины или столешницы верстака. Однако такой вариант подходит исключительно для случаев, когда планируется распиливание древесины. Ниже приведен пример, как из болгарки сделать домашнюю пилораму быстро и легко. Подробности по изготовлению домашних пилорам можно прочитать в этой статье.
Это интересно!Эксплуатировать в таком виде инструмент можно только с дисками или кругами для обработки дерева. Резать кафель и металл в таком положении болгарки крайне опасно.
Виды приспособления, их достоинства и недостатки
Существует два вида конструкций отрезных станков, отличающихся расположением болгарки, которые можно смастерить в домашних условиях.
Первая установка представляет собой станину с жёстко закреплённой под ней угловой шлифовальной машиной. На рабочей поверхности виден только отрезной диск, который свободно проходит в прорезь стола. Раскрой металлического профиля или листа в этом случае полностью идентичен распилу деревянных заготовок с помощью циркулярной пилы. Несмотря на очень простую конструкцию, подобная схема особой популярностью не пользуется. Те, кто изготовил такое приспособление, отмечают неудобство в использовании из-за необходимости передвигать заготовку. Это значительно снижает точность работы и делает процесс небезопасным. Единственное преимущество станка с нижним расположением УШМ — возможность быстро раскраивать тонкие металлические листы.
Отрезной станок с нижним расположением болгарки может использоваться как для резки металла, так и в качестве циркулярной пилы
Вторая схема, при которой деталь остаётся неподвижной, а перемещается сам отрезной круг, более удобна. Так называемая маятниковая пила, размещённая над столешницей, позволяет отрезать заготовку точно под требуемым углом, при этом появляется возможность сделать нужное количество однотипных деталей. Из-за расположения шлифмашины сверху распил заготовок не требует усилий, а эксплуатация агрегата становится простой и безопасной. К несомненным достоинствам конструкции относится и возможность быстрого демонтажа болгарки для традиционного использования. Что же касается недостатков этого способа, то слабым звеном можно считать шарнирное соединение, которое усложняет конструкцию станка.
Станок для резки металла с верхним расположением болгарки имеет более удобную конструкцию и даёт возможность раскроя заготовок под нужным углом
Устройство маятниковой пилы из болгарки
Маятниковая пила из болгарки доступна для сборки в домашних условиях, не требует дорогостоящих материалов и особой квалификации. Отрезной станок имеет несложную конструкцию и состоит из нескольких узлов:
Станина представляет собой стальную раму, сваренную из профильных труб, с платформой из листового металла толщиной не менее 3 мм. К этой плите крепится кронштейн, на который монтируют шарнир маятниковой пилы, а также упор для удержания заготовки. К слову, таких упоров может быть несколько: удобно, когда один элемент позволяет сделать перпендикулярный разрез, а другой даёт возможность распилить материал под необходимым углом. Наиболее совершенным упором является поворотное приспособление с транспортиром, при помощи которого выставляют любой угол между деталью и отрезным диском. Немаловажная деталь: в месте касания пилы к платформе в столешнице выполняется пропил, его ширина должна равняться удвоенной толщине режущего круга, а длина — соответствовать диаметру.
Стандартная конструкция состоит из станины, маятника и крепления для болгарки
Маятник отрезного станка представляет собой Т-образную деталь из прямоугольного металлопрофиля. С одной стороны этот узел крепится подвижным соединением к кронштейну станины, а с другой к нему присоединяют крепление под болгарку. Подвижность шарнира маятниковой пилы обеспечивают подшипники качения или втулки, а возврат инструмента в исходное положение — гибкий элемент (резиновый жгут или пружина).
Крепление болгарки представляет собой консоль с одним или двумя кронштейнами, соединёнными с маятником. К одному из них УШМ прикрепляется болтами. Для этого в корпусе её редуктора предусмотрены резьбовые отверстия для крепления ручки. Второй кронштейн представляет собой обычный хомут (стремянку), который удерживает режущий инструмент за корпус.
Удобство при эксплуатации оборудования можно значительно повысить, подключив болгарку к ножному выключателю-педали. Разумеется, в этом случае рычаг запуска УШМ приводят в рабочее положение и фиксируют специальной кнопкой.
Делаем станок по резке металла с применением качественной техники: ТОП 3 производителей УШМ
В этом перечне приведены бренды, техника которых получила высокие оценки рядовых пользователей и профессионалов:
- Bosch. Славится надежностью, хорошей продуманностью мелких элементов конструкции. Существенное ограничение – высокая стоимость даже в базовой комплектации.
- Hitachi изначально стоили дорого. Но в наши дни часть производства перенесена в Китай, что позволило сократить издержки. В некоторых моделях отсутствует автоматическая стабилизация оборотов под нагрузкой.
- Makita — Разумное сочетание цены и качества. Все новые модели высокой мощности оснащены эффективно защитой от перегрузок, что продлевает реальный срок службы.
Техника безопасности
В процессе работы над отрезным станком (а также при его эксплуатации в дальнейшем) следует строго соблюдать технику безопасности. Обязательно используйте защитную маску или очки, а УШМ располагайте таким образом, чтобы сноп искр был направлен «от себя». Высокая пожароопасность оборудования требует проведения работы в проветриваемом помещении и вдали от горюче-смазочных материалов. Во время сварочных мероприятий следует также использовать защитную маску, перчатки из толстой кожи, закрытую обувь и защитный комбинезон.
Используя сварочный аппарат, обеспечьте хорошее заземление и избегайте эксплуатации оборудования с оголёнными участками кабелей. Помните о том, что сварка на открытой местности в дождливую погоду запрещена. Что же касается эксплуатации отрезного станка, то при обустройстве кнопки для его включения обезопасьте себя, установив простую развязку с силовым 12-вольтовым реле. Для этого можно сделать педаль с любым нефиксирующимся включателем (например, кнопку от дверного звонка) и применить любое твердотельное реле, рассчитанное на коммутацию токов не менее 10А. В качестве источника питания используют батарею или аккумулятор с напряжением от 5 до 24 В.
Отрезной станок из болгарки представляет собой удобный инструмент, который легко можно смастерить, если есть навыки работы с электросваркой и слесарным инструментом. Сделанная всего за один день маятниковая дисковая пила сбережёт время в дальнейшем и позволит выполнять слесарные и сварочные работы точно и аккуратно.
(2 голоса, среднее: 2.5 из 5)
А о чем, собственно, речь?
Только традиционных конструкций агрегатов для точной порезки листовых, рулонных и длинномерных материалов известны десятки, это не считая лазерных и пр. из века высоких технологий. Мы далее будем рассматривать станки с качающимся рабочим модулем и круглым вращающимся режущим органом – абразивным или пильным диском. Такие отрезные станки называются маятниковыми. Они наиболее универсальны (в т.ч. пригодны для протяжки – ведения продольного реза ограниченной длины) и выполнимы самостоятельно в сарайно-гаражной мастерской. Когда говорят «отрезной станок», то в подавляющем большинстве случаев подразумевается именно маятниковый (pendulum cut grinder по англ.).
Мотор или УШМ?
Имеется в виду привод станка – отдельный или совмещенный в моноблоке с рабочим (режущим) органом и силовой передачей на него. Отдельный мотор имеет то преимущество, что качающуюся часть агрегата – качалку (маятник, коромысло) можно сделать должным образом уравновешенной, что намного упрощает работу на станке и повышает его производительность; последняя сравнительно слабо зависит от сопротивления материала резанию
Кроме того, весь станок можно сделать пригодным для интенсивной круглосменной работы, что может быть важно для извлекающих доход при помощи рук, растущих откуда надо, и головы, работающей как надо. УШМ (болгарка), как известно, может работать непрерывно в течение 20-60 мин
(смотря по модели), а затем – вынужденный техпростой для остывания инструмента
Но для эпизодического использования УШМ имеет ряд преимуществ:
(смотря по модели), а затем – вынужденный техпростой для остывания инструмента. Но для эпизодического использования УШМ имеет ряд преимуществ:
- Достаточно выносливый и точный отрезной станок из болгарки может быть изготовлен без точеных деталей и с минимумом сварочных работ или вовсе без них, см. далее.
- Базовый инструмент остается пригодным для ручной работы вне станка.
- Электропитание – однофазное 220 В из бытовой розетки.
- Не требуются пусковые устройства и защитное заземление, т.к. в широкую продажу поступают только УШМ с двойной изоляцией.
- Внешняя характеристика коллекторного электродвигателя УШМ мягче, чем асинхронного электромотора с короткозамкнутым ротором, что экономит мощность мотора и расход электричества. В большинстве случаев (кроме порезки толстых прочных и/или вязких материалов) можно считать, что болгарка на 800 Вт электрических эквивалентна асинхронному мотору с 1,2 кВт на валу (см. далее), а УШМ на 1300 Вт – отдельному мотору на 2,2 кВт.
- Отрезные станки из УШМ более легки, компактны и транспортабельны, чем с отдельным приводом.
- Недорогие болгарки не снабжаются регуляторами частоты вращения, но к ним подходит обычный регулятор оборотов для дрели (не более $20; обычно $5 – $6). «Частотник» для асинхронного мотора до 2,5 кВт стоит от $50.
О регулировании оборотов
А зачем регулировать обороты диска? Чтобы на превысить указанную на нем же максимальную линейную скорость края и/или частоту вращения. Иначе диск, может быть, и не разорвет, но его производительность сильно упадет, износ усилится, а качество реза ухудшится. Номинальные скорости вращения асинхронных моторов 2800-2850 мин–1 позволяют использовать обычные диски диаметром до 350-400 и более мм, что дает глубину реза как минимум до 150 мм. Шпиндель болгарки крутится гораздо быстрее (от 6000 мин–1), и ставить на него обычный диск диаметром более 160 мм опасно. Глубина реза выходит до 50-60 мм, а скоростной диск стоит дорого и быстро стирается. Установка регулятора оборотов решает проблему. Производительность и качество реза не страдают, т.к. определяются линейной скоростью вращения по режущей кромке.
О названии
УШМ звучит «технически», но по сути дела неточно, т.к. болгаркой много больше режут, чем шлифуют. «Угловая дрель» еще неудачнее, т.к. to drill – сверлить, буровить, для чего УШМ вообще непригодна. Угловая шлифовальная машина это калька с англ. «angle grinder machine». Но английское to grind по смыслу гораздо шире всех видов абразивной обработки. Напр., мясорубка это meat grinder. У «to grind» точного русского аналога нет; по смыслу это что-то вроде «кромсать в клочки по закоулочкам». В общем, просторечное «болгарка» терминологически некорректно, но достаточно кратко, и понятно, что это такое.
Область применения отрезных станков
Отрезные дисковые станки широко используются в металлообработке, машиностроении, на предприятиях деревообрабатывающей и мебельной промышленности. Агрегаты нашли своё применение и в домашнем хозяйстве: они используются в качестве удобного инструмента для выполнения различных работ в мастерской и гараже. Отрезной станок удобно использовать для решения целого ряда задач:
- разделение металлопрофиля на отрезки необходимой длины;
- раскрой листового металла;
- получение большого количества однотипных заготовок в короткие сроки;
- резка керамической плитки;
- разрезание деталей под любым углом, получение пропилов необходимой длины, глубины и так далее.
С помощью самодельного отрезного станка можно решить широкий круг задач
Благодаря относительно низкой стоимости, универсальные агрегаты имеют быструю самоокупаемость, поэтому их выгодно использовать на небольших производствах и в маленьких цехах.
В домашнем хозяйстве отрезной станок используется нерегулярно, поэтому покупка инструмента заводского изготовления нерациональна. Лучше смастерить специальную станину для угловой шлифмашины. Это увеличит универсальность болгарки, превратив её в малогабаритный отрезной станок.
Конструкции станков
При разработке и изготовлении отрезного станка на базе УШМ желательно учесть следующее.
- Стол должен уравновешивать изменение положения инструмента во время работы. Чем выше масса основания, тем устойчивее будет подобное устройство в работе. Для выполнения множества однотипных операций станок целесообразно зафиксировать на верстаке или специальной тумбе.
- Коромысло должно перемещаться в плоскости, перпендикулярной к столу. Только так будет обеспечено высокое качество реза по металлу даже при протяженном пилении.
- Наличие возвратной пружины или противовеса, установленного на обратной части коромысла, защитит абразивный диск от повреждения. Работа станет безопасной для пользователя.
- Чтобы легче управлять процессом резания, нужно установить рукоятку. Если позволяет конструкция, то предпочтительнее использовать ручку, входящую в комплект к болгарке.
- Ориентировать защитный кожух следует так, чтобы опилки и искры вылетали в сторону от работника. На удалении целесообразно установить щиток, он защитит мастерскую от возгорания.
- Деталь при резании необходимо фиксировать относительно упоров. Это предохранит мастера от травм. Жесткая фиксация – это гарантия получение качественного реза.
- При необходимости нужно смонтировать вспомогательную рамку с линейкой. Передвижной упор, установленный на ней, поможет изготавливать серию одноразмерных заготовок. Производительность труда вырастет, а качество будет значительно лучше.
- Целесообразно на верстаке или рабочем столе иметь кнопку аварийной остановки «СТОП». Она должна быть установлена в цепи питания электроинструмента. Безопасность работ превыше всего.
- Наличие системы пуска, вынесенного за пределы УШМ, позволит проще включать и выключать станок. Мастеру будет удобнее выполнять основной производственный процесс, устанавливая заготовки и снимая готовые детали.
Необходимые инструменты и материалы
Приступая к изготовлению отрезного станка, следует понимать, что точность его работы напрямую связана с устойчивостью конструкции. Поэтому выбор материала определённой толщины продиктован не столько требованиями к прочности корпуса, сколько необходимостью в его жёсткости.
Прежде чем приступить к работе, надо приготовить:
- трубу профильную «квадрат» (25х25х2,5 мм);
- трубу профильную «прямоугольник» (40х20х2,5 мм);
- лист металлический толщиной 4–5 мм;
- подшипники шариковые № 202, 203 или 204 – 2 шт.;
- пруток калиброванный с толщиной, которая равна диаметру отверстия внутренней обоймы подшипника (до 100 мм);
- пруток диаметром 8–10 мм;
- шину металлическую (20х4 мм);
- болты и гайки c резьбой M8 или M.
Из инструментов понадобятся:
- угловая шлифмашина;
- дрель или сверлильный станок, набор свёрл;
- набор плашек для нарезания метрической резьбы;
- ключи рожковые;
- сварочный аппарат.
Для изготовления станка лучше выбрать болгарку известного производителя
Основным узлом отрезного станка является угловая шлифмашина. Не рекомендуется использовать «малую» болгарку, рассчитанную на отрезные диски диаметром до 125 мм с мощностью до 500–600 Вт. Помните, что чем больше диаметр режущего круга, тем универсальнее и надёжнее будет станок.
Тщательность выбора электроинструмента обусловлена ещё и большим разнообразием конструкций болгарок, присутствующих на рынке. Поскольку подобное оборудование не унифицировано, то отрезной станок строится под определённую модель и размер УШМ. Если оборудование будет ненадёжным, то при выходе из строя будет сложно установить другую болгарку на его место без необходимости переделки креплений и маятника. Вот почему лучше выбирать продукцию от проверенных производителей — Makita, Bosch и так далее.

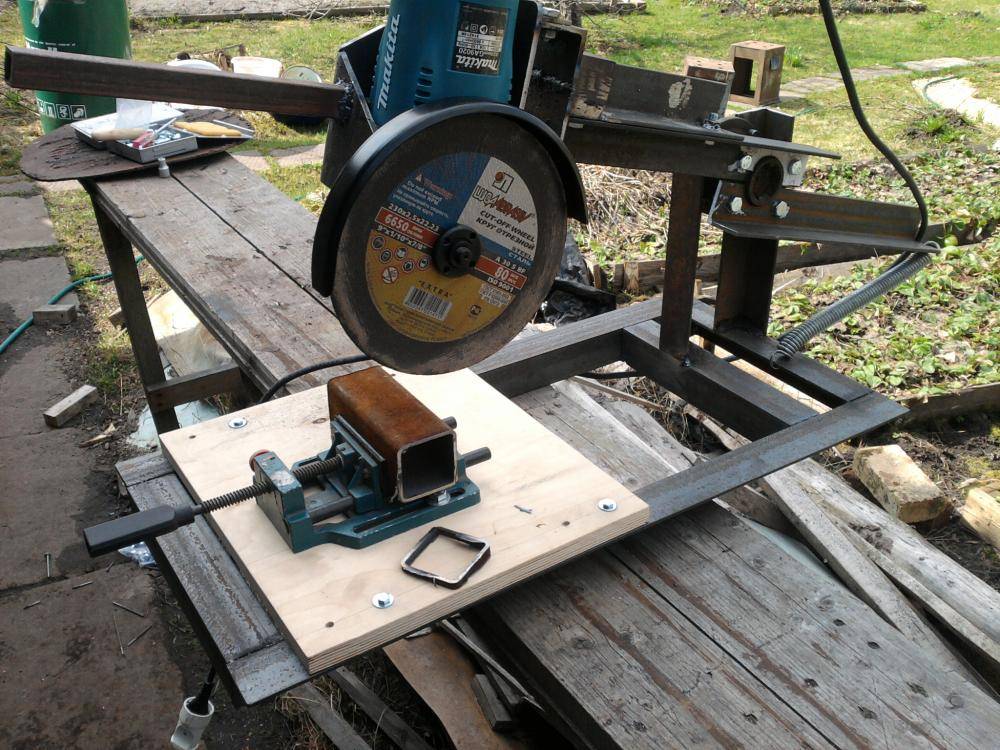

Как сделать отрезной станок из болгарки своими руками
Самый простой самодельный станок для небольшой болгарки можно сделать при минимуме затрат и всего за несколько часов.
Из металлической трубы и уголков
Готовая конструкция такого станка будет представлять собой металлическую длинную трубу, выполняющую и роль каркаса, и роль ручки. Ближе к одному концу приваривается поперечная металлическая планка с двумя отверстиями для крепежа болгарки.
Труба в этой конструкции и ручка, и крепление
С этой же стороны труба крепится к одной стороне небольшого куска уголка на подвижный вал, сам же уголок другой своей стороной крепится или к рабочему столу, или просто на пол в рабочем помещении. С противоположной стороны от крепления нужно обязательно зафиксировать пружину, которая позволит всей конструкции возвращаться в исходное положение. Вот и всё – станок готов, нужно лишь правильно закрепить болгарку. Конечно, такой вариант – для самых простых работ с металлом, а для сложных, где требуется точность, конструкция должна быть уже более устойчивой и основательно.
Необходимые инструменты и материалы
Для изготовления отрезного станка вам понадобятся следующие материалы и инструменты: стальной уголок, профильная труба, лист металла для платформы (или более лёгкий вариант из ДСП), сварочный аппарат, швеллер, дрель, вал, несколько одинаковых подшипников, труба небольшого диаметра, пружина, а также реле и педаль. Сварку, если подумать, можно заменить прочными болтами, вот для этого вам и понадобится дрель. Кстати, такой вариант позволит ко всему прочему ещё и разобрать станок в случае такой необходимости.
Чертёж
Изготовление станка следует начинать с отрезки деталей на каркас. Чтобы не допустить порчи дорогостоящего материала, внимательно изучите многочисленные чертежи, которые можно найти в интернете или же следуйте моделям на прилавках. В последнем случае составьте чертёж самостоятельно, для этого особых навыков не нужно – главное на бумаге представить готовую конструкцию и её пропорции. Для каждой болгарки нужен свой чертёж, ведь инструменты от разных производителей могут кардинально отличаться – где-то можно будет снять ручку, где-то придётся придумывать стойку для всей болгарки целиком! Плюс ко всему – под разные размеры диска нужен разный каркас. Ниже представлено несколько схем.
Каркас
Простейший каркас состоит из двух рам на общей оси. Нижнюю раму следует закрепить на платформе – металлической или из ДСП. Если болгарка большая, лучше использовать металл. Верхняя рама, к которой прикручивается болгарка, должна вращаться по вертикали относительно нижней, как маятник. Для фиксации исходного положения нужна пружина. К нижней раме приваривается крепление, которое состоит из прижимного уголка и подвижной струбцины.
Каркас станины можно изготовить из металла
Линейка
В станке очень важно предусмотреть измерительные детали, благодаря которым вы сможете отрезать заготовки с точностью вплоть до 1 мм. В данном случае лучше всего подойдёт подвижная линейка с ограничителем, приваренная к трубке
Выставив с ее помощью точный размер и закрепив торцевым винтом, вы можете приступать к работе
Выставив с ее помощью точный размер и закрепив торцевым винтом, вы можете приступать к работе.
Электроника
Для удобства работы предусмотрите в конструкции пусковую педаль или кнопку с коммутацией через низковольтное реле на 12 В. Через него и будет подаваться напряжение на болгарку. С помощью такой несложной конструкции мы освобождаем руки, достигаем точного ровного среза без применения тисков, да и экономим время на точных замерах. Этот инструмент заменит отрезную пилу по металлу, а в случае необходимости вы всегда сможете вернуть УШМ в её мобильное состояние.
