Осушитель воздуха для компрессора своими руками: нюансы изготовления

Как сделать влагоотделитель для компрессора своими руками

Влагоотделитель для компрессора — это устройство, которое предназначается для отделения масляных элементов из поступающего воздуха. Прибор является качественной фильтрационной системой. Такой инструмент нашёл широкое применение в автомастерских, а также различных производственных цехах, где сотрудникам приходится выполнять большие объёмы различных операций.

Водоотделитель для компрессора является качественным фильтром. Благодаря ему можно создать оптимальные условия для работы оборудования. Также механизм очищает воздух, который подаётся из пневмонасоса. Сейчас в конструкции влагоуловителей присутствует масляный или панельный фильтр. Он необходим для подготовки газовой смеси. После полной очистки пневматика подаёт на оборудование воздух, в котором совсем нет влаги. Влагоуловители часто применяют во время работы пескоструйного аппарата.

Влагоотделитель работает с воздушными массами до того, как они попадут в пневматический компрессор. Следует знать, что краскопульты не стоит эксплуатировать без такого устройства. Иначе они преждевременно выйдут из строя. Также качество нанесения краски сильно снизится. Воздушная струя проходит тщательную очистку, что позволяет на выходе получить поток без мелких твёрдых и жидких частиц.

Зачастую применяют устройство циклонного или же вихревого типа. Такой прибор очень эффективно улавливает мельчайшие частицы воды благодаря тому, что внутри конструкции происходит завихрение потоков. Жидкие частицы оседают на внутренней поверхности корпуса. Затем, в компрессор подаётся чистый воздух в сжатом состоянии. Внутри конструкции устанавливают лопасти, что способствует увеличению эффективности работы прибора. Во время движения происходит сбор масляных и водяных капель. В отладчике они конденсируются, а затем выводятся.

Минимальный размер фракции, который способен уловить влагоотделитель, напрямую оказывает влияние на итоговое качество очистки. Для промышленности используют аппараты, способные провести тонкую подготовку. Они забирают из воздуха частицы размером в 5 мкм. Обычные модели, используемые на небольших предприятиях, обычно оснащаются фильтрами, которые способны улавливать водяные фракции размером приблизительно 15 мкм.

До приобретения оборудования следует обращать пристальное внимание на максимальное поддерживаемое давление. Зачастую фильтр для компрессора способен работать при 7 Бар. Качество конечной обработки не зависит от этого параметра

Но нужно помнить о том, что влагоотделитель должен соответствовать компрессору. Сопоставлять следует мощность и нагрузку, появляющуюся во время передачи по системе сжатого воздуха

Качество конечной обработки не зависит от этого параметра. Но нужно помнить о том, что влагоотделитель должен соответствовать компрессору. Сопоставлять следует мощность и нагрузку, появляющуюся во время передачи по системе сжатого воздуха.

Для промышленных и потребительских целей применяют несколько основных видов влагоуловителей для пневмооборудования. Перед приобретением следует определиться с задачами, которые будут ставиться перед оборудованием. Это поможет выбрать подходящий тип устройства. Основные виды аппаратов:

1. Вихревые.
2. Модульные. Они представляют собой систему, предназначенную для очищения сжатого воздуха.
3. Влагомаслоотделитель.

Особенностью влагомаслоотделителя является очень эффективная очистка воздушных потоков от масла, воды и твёрдых примесей. Необходимо подключать к масляным компрессорам, которые обрабатывают какие-либо элементы с высокой интенсивностью. Также для крупных производств применяют и модульные фильтры. В этой конструкции предусматривается влагоотделитель. Он является отдельным элементом, но самостоятельно работать в качестве фильтра не может. Управление модулями происходит благодаря контроллеру. От него подаются команды на все конструктивные элементы агрегата, а не только влагоуловителю.

Разные сферы деятельности выдвигают свои требования к степени очистки. Для покрасочного пневматического пистолета нужны фильтры, которые имеют низкую пропускную способность. Эти запросы хорошо выполняет оборудование тонкой очистки. В производстве к качеству фильтрации часто выдвигаются минимальные требования

В таком случае зачастую обращают внимание на максимальный объём прохождения воздушных масс. Также важным фактором может быть перечень частиц, которые способен уловить фильтр. Зачастую для этих целей выбирают влагомаслоотделитель

Зачастую для этих целей выбирают влагомаслоотделитель.

Устройство сушки воздуха для компрессора: бюджетная модель своими руками

Чтобы лакокрасочное покрытие получилось гладким, однородным, без дефектов можно в домашних условиях изготовить осушитель воздуха для компрессора своими руками из подручных материалов.

Способ #1

В качестве резервуара используется газовый баллон.
Он разрезается в поперечном сечении болгаркой, чтобы получилась разборная конструкция.
Эксплуатироваться будет в перевернутом вертикальном положении. При этом запорная арматура (краник) располагается снизу.
В верхней части баллона при помощи сварки вваривается строго горизонтально, с небольшим смещением к одной из стенок баллона, входящий патрубок с резьбой на концах.
Это позволит поступающему внутрь под давлением воздуху создавать крутящиеся струи непосредственно у стенок.
Выходной кусок трубки приваривается уже строго по центру вверху баллона. При этом по длине труба составляет около 2/3 длины резервуара.
В качестве фильтрующего элемента внутрь насыпается отходы токарного производства (стружка).
На выходном конце устанавливается сетчатый фильтр.

Способ #2

Можно изготовить фильтрующий элемент освобождения сжатого воздуха от влаги для качественной покраски гаражной техники по второму варианту, использовав силикагель.

отрезок трубы длиной 0,65 – 0,7 м и сечением 100 мм.
листовой металл (толщина 3 мм);
металлическая сетка;
огнетушитель б/у;
крепежные детали.

От трубы отрезается кусок с ровными краями по длине 50-55 см.
С одного края (это будет верх) выполняется выемка прямоугольной формы размером 10х5 см на стенке трубы. Отверстие должно перекрываться сеткой и ориентироваться на ее размеры.
Такой же разрез наносится диагонально с другой стороны трубы.
На оба выреза примеряются два куска сетки и прихватываются сваркой, чтобы верхние края вставки и корпуса строго совпадали.
Оставшийся полый цилиндр трубы разрезается вдоль пополам болгаркой.
Эти фрагменты накладываются сверху и привариваются уже основательно крепким швом.
Так как железо довольно толстое, то для сварочных работ лучше подойдет ручная дуговая сварка. Она гораздо лучше, чем тот же полуавтомат, делает швы на железе.
Должна получиться цилиндрическая конструкция с полуцилиндрическими выпуклостями на обоих краях.

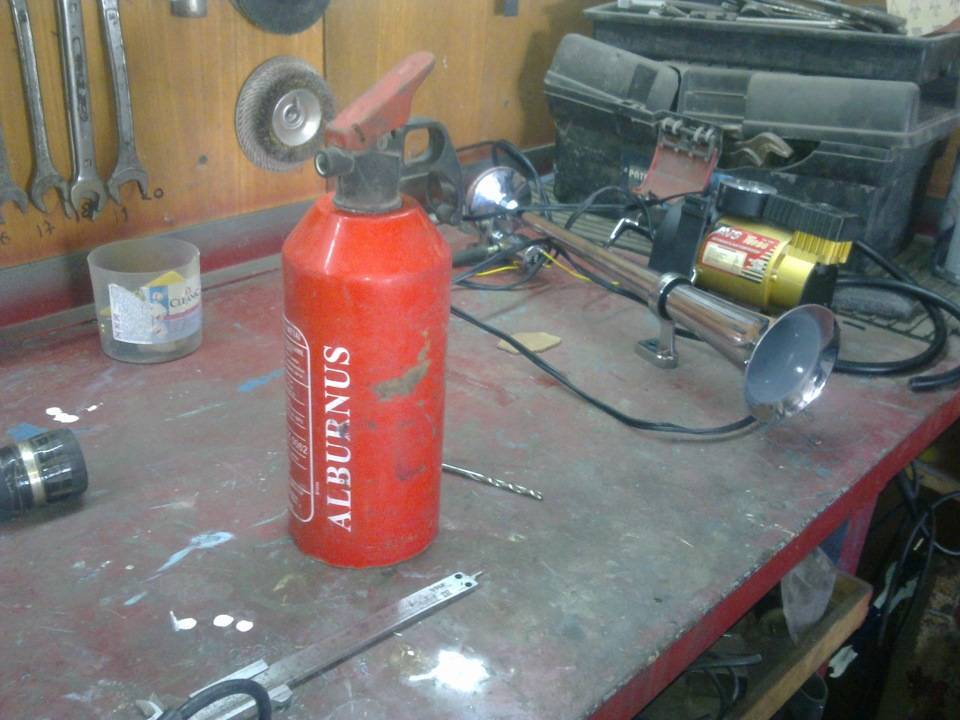

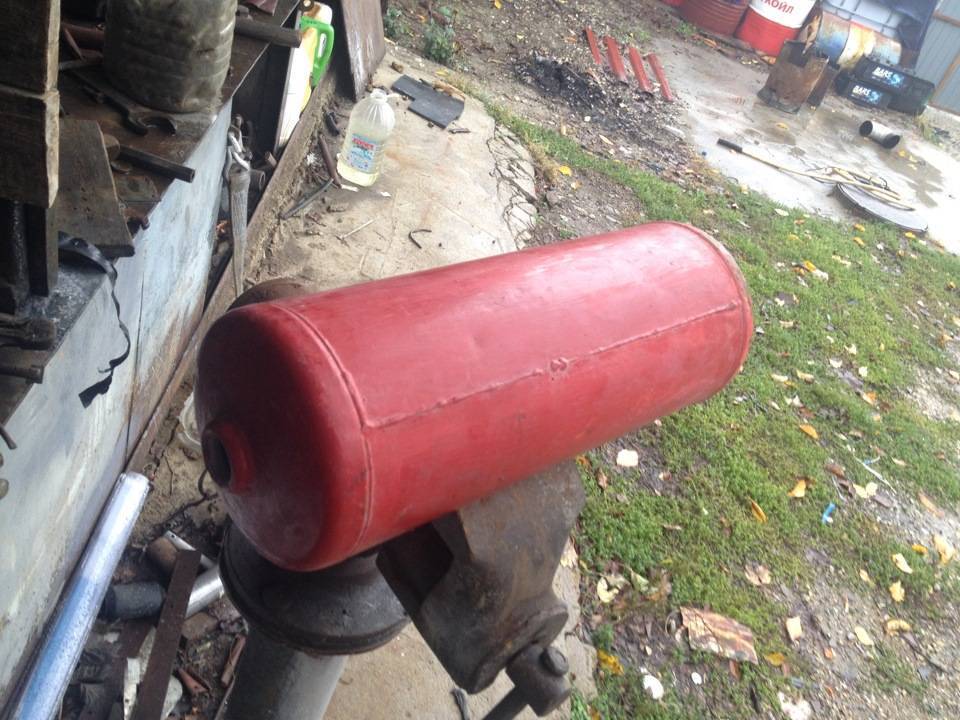

На огнетушителе откручивается пробка.
Отрезается горлышко и резьба на нем.
Крышка огнетушителя освобождается от ненужных деталей. Все отверстия в ней плотно заделываются.
Эту отрезанную часть с резьбой приваривается к верхнему краю будущего фильтра.
Для устойчивого положения конструкция с противоположного (нижнего) края оборудуется основанием: кусок железа размером 35-35 см или других параметров приваривается ко дну фильтра.
Чтобы закрыть полуцилиндрические выступающие части снизу и сверху из металла вырезаются три фрагмента в виде полукруга. Кривая кромка округлого края должна соответствовать диаметру трубы. Нужно, чтобы полукруглые детали плотно прилегали к трубе и закрывали не заваренные участки.
Для фиксации таких накладок в двух из них вырезаются отверстия под болты (в тех, что будут находиться сверху). Третий (глухой) фрагмент приваривается снизу.

В результате получается устройство, содержащее в верхней части засыпную горловину и редуктор. Внизу – соединительный патрубок для забора воздуха. Вся конструкция опирается на устойчивое основание. Она обязательно проверяется на герметичность путем подключения компрессора. При нормальном исходе в горловину насыпается силикагель до отметки нижнего края верхней сетки. Подключаются шланги, и осушитель готов к работе.

Самодельный осушитель воздуха – недорогой вариант удаления конденсата из воздушного потока и повышения качества работ.

https://youtube.com/watch?v=MeK1CQbJIIw

Чтобы улучшить качество покраски автомобиля с помощью компрессора, специалисты рекомендуют дополнительно использовать такое устройство, как влагоотделитель. Оно уменьшает влажность воздуха, который нужен для распыления краски. Если лишнюю влагу не убирать, то корпус подвергается коррозии, а само лакокрасочное покрытие прослужит недолго.

Конденсация

Моноблочный осушитель Calorex для небольших бассейнов

Принцип действия основан на конденсации водяного пара, содержащегося в воздухе, на поверхностях испарителя с низкой температурой. По сути осушитель воздуха (далее ОВ) представляет собой кондиционер, в котором не реализована функция отвода тепла из помещения.

Пары воды конденсируются на поверхности испарителя и удаляются. Любой ОВ конденсационного типа работает с перегревом воздуха в помещении, так как прокачиваемый воздух последовательно проходит испаритель и конденсатор. При этом с воздуха изымается скрытая и явная теплота (то есть, воздух соответственно охлаждается и осушается), далее воздух перегревается как раз на ту самую скрытую теплоту. Также вносят свою лепту в нагрев воздуха вырабатываемое компрессором и вентиляторами тепло, в результате чего возможно повышение температуры воздуха на подаче с осушителя на 4—6°C, что, в свою очередь, некритично для помещений с большим объёмом, но может быть существенным для маленьких помещений.

Канальный осушитель Calorex Delta для больших бассейнов

Наиболее частые применения конденсационных осушителей воздуха:

при строительных или отделочных работах (небольшие передвижные ОВ для более быстрой осушки стен, при этом достигается хорошая экономия, за счет уменьшенного простоя);
для складов (в том числе фармацевтических), архивов, музеев, библиотек, галерей, прачечных (где строгие условия касательно влажности воздуха);
ванных комнатах, бассейнов, саун (где есть существенные влагоиспарения с зеркал воды, где при повышении влажности создаются идеальные условия для образования грибка);
подвальные помещения, чердаки (где низкая температура и избыточная влажность, создаются идеальные условия для грибка);
бассейны для выращивания рыб (так же, как для обычных бассейнов, есть существенные влагоиспарения с зеркала воды бассейна, необходимо также поддерживать влажность на уровне 55—65 %, так как в противном случае будет нанесен ущерб конструкциям здания и будет образовываться грибок);
электростанции и насосные станции (влагоудаления за счет влагоиспарений);
керамическая, текстильная, сельскохозяйственная и деревобрабатывающая промышленность (для сушки продукции).

Основные параметры

Если возникла необходимость в корректировке влажностного режима в помещении, следует ответственно подойти к вопросу выбора соответствующего прибора. Климатические решения, представленные в данном сегменте, отличаются по своим техническим характеристикам.

Производительность. Каждый агрегат может обеспечить отвод определенного объёма влаги. Измеряется данный критерий в л/сутки. Ориентироваться необходимо на изделия, способные поддерживать оптимальный влажностный режим. Если купить агрегат недостаточной производительности, он будет функционировать без остановки, что чревато перегревом и скорым выходом из строя. Мощные аппараты перерасходуют электроэнергию.

Объём резервуара. Данный критерий актуален лишь в тех случаях, когда необходимо обслуживать большие по площади помещения.

Потребление электроэнергии. Значение имеет непосредственное отношение к мощности агрегата. Впрочем, на рынке представлены и модели, в которых сочетается не только высокая мощность, но и небольшой расход электроэнергии.

Уровень воздухообмена. В обязательном порядке учитывается объём комнаты, где планируется проводить осушку. Это значение необходимо сопоставить с объёмом воздуха, на который рассчитан бытовой или промышленный прибор. Соотношение должно быть 1 к 4 в пользу агрегата.

Функция автоматического перезапуска. Незаменимое дополнение для устройств, работающих в условиях отключение света.

Акустический эффект. Оптимальное значение – 40-50 дБ. Если превысить данное значение, аппарат будет вызывать лишь постоянный акустический дискомфорт.

Бытовые аппараты дополняются рядом других функций: ультрафиолетовое освещение, очистка кислорода и отвод загрязненных воздушных масс. Ценник на такие приборы зачастую выше, нежели обычных решений.

Как сделать из бутылок осушитель воздуха

Итак, самый простой самодельный вариант осушителя воздуха для дома или квартиры – это система из бутылок. Такой осушитель будет являться адсорбционным. Ниже представлены два схожих друг с другом метода создания осушителя. Стоит отметить, что каждый из них хорош при необходимых для этого условиях.

Осушитель воздуха с солью

Для того чтобы сделать адсорбционный осушитель воздуха при помощи бутылок и соли потребуются следующие составляющие:

соль, лучше взять каменную;
две пластиковые бутылки, их объём должен быть 2-3 л;
маленький вентилятор, роль данной детали может сыграть, например, компьютерный кулер, который охлаждает все составляющие блока.

После подготовки можно переходить к процессу создания. Для этого стоит воспользоваться инструкцией.

Берём первую бутылку и проделываем в её дне небольшие отверстия. Сделать это можно с помощью гвоздя, но лучше всего использовать раскалённую спицу. Тем же методом нужно проделать отверстия в крышке. Разрезаем бутылку на две равные части и помещаем верхнюю половину в нижнюю горлышком вниз

Важно, чтобы крышка с проделанными в ней отверстиями была закрыта. В получившийся сосуд следует поместить так называемый абсорбент. В данном случае используется соль

У второй бутылки необходимо отрезать дно. После чего на расстоянии около 10 см от получившегося отверстия нужно прикрепить подготовленный кулер или вентилятор. По завершении всех вышеперечисленных действий следует вставить бутылку с отрезанным дном в бутылку с солью крышкой вниз, а кулером вверх. Все стыки и соединения должны быть плотно обмотаны изолентой или скотчем. Получившийся самодельный прибор начнёт работать после подключения вентилятора к сети. Особенность такого осушителя в том, что он не требует много затрат как денежных, так и временных

В данном случае используется соль. У второй бутылки необходимо отрезать дно. После чего на расстоянии около 10 см от получившегося отверстия нужно прикрепить подготовленный кулер или вентилятор. По завершении всех вышеперечисленных действий следует вставить бутылку с отрезанным дном в бутылку с солью крышкой вниз, а кулером вверх. Все стыки и соединения должны быть плотно обмотаны изолентой или скотчем. Получившийся самодельный прибор начнёт работать после подключения вентилятора к сети. Особенность такого осушителя в том, что он не требует много затрат как денежных, так и временных.

Осушитель воздуха с силикагелем и вентилятором

Предыдущий самодельный осушитель можно улучшить, заменив абсорбент с соли на силикагель. Принцип работы от этого не поменяется, однако вполне может измениться эффективность. Всё дело в том, что силикагель обладает более высоким коэффициентом впитываемости влаги. Но стоит заметить: за такое вещество придётся заплатить больше, чем за обычную соль.

Процесс создания данного осушителя будет такой же, как и вышеописанный метод. Единственное отличие – на 4 этапе вместо соли в бутылку помещается силикагель. В среднем требуется около 250 г этого вещества.

Достоинство и необходимость эксплуатации влагоотделителя

Применение этого изделия при выполнении окрасочных работ обеспечивает длительный срок покрытия, и защиту металлических поверхностей от коррозии, но для этого подаваемый поток воздуха должен быть сухим и не содержать посторонних механических включений. Этого можно добиться, используя фильтрующие установки разного типа. Фильтрующие установки изготавливают в производственных условиях, и их эксплуатация гарантирует качественную подготовку воздуха. Вместе со всеми положительными сторонами, качественные заводские фильтры стоят довольно дорого.

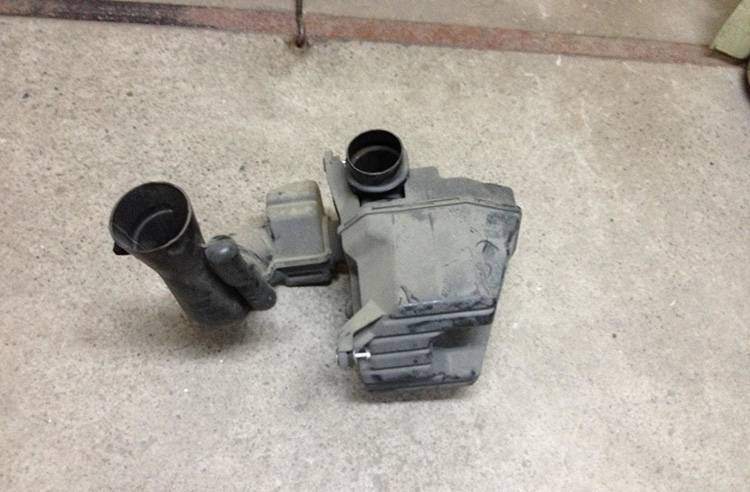

Именно поэтому, многие мастера изготавливают такие устройства самостоятельно. Для этого можно использовать пропановые емкости, баллоны из-под огнетушителей и стандартные воздушные фильтры.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

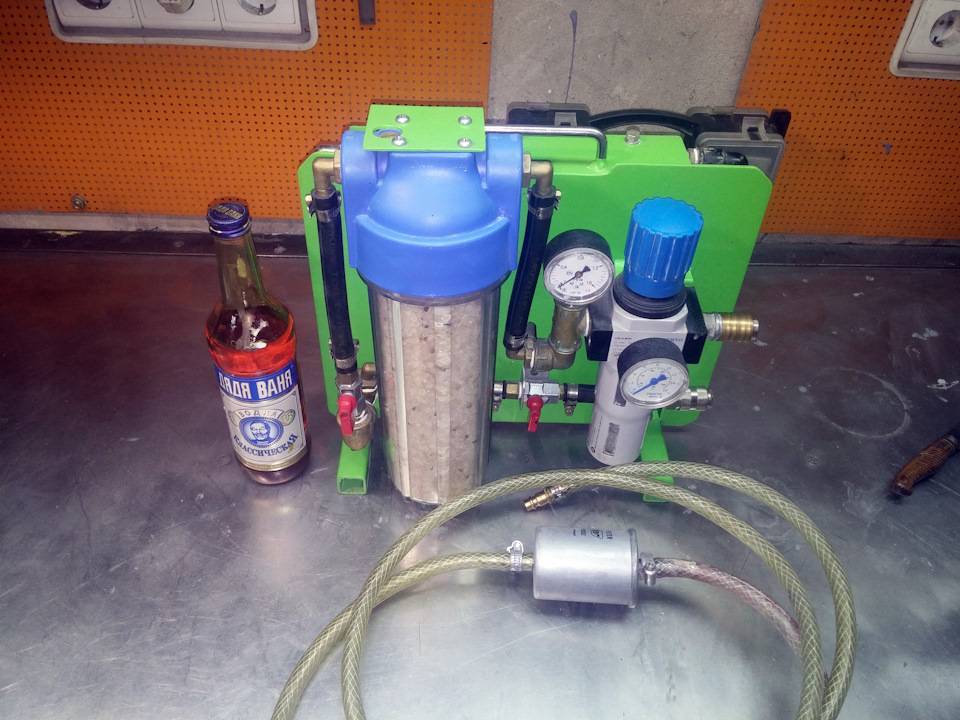

для старого компрессора у меня был сделан фильтр-осушитель из пластикового фильтра для воды, заполненного силикагелем (кошачий туалет). Со своей задачей он справлялся хорошо, но компрессор я поменял на более мощный, и если старый давал максимум 8 атм, то новый уже 10, а это максимальное давление, которое выдерживают такие фильтры. Поэтому. чтобы не получить БАБАХ в мастерской, я решил сделать новый фильтр, который и представляю на суд общественности.

Основой его служит стальная труба 100мм. с толщиной стенок 3 мм. Верхнюю и нижнюю крышки сделал из 14 швеллера.

От трубы отрезал 80 см., от швеллера 2 квадрата 14х14 см. Все очистил от ржавчины.Для очистки трубы изнутри использовал круг проволочный 100 мм., с приваренной к нему шпилькой, зачистил не до блеска, но ржавчины и прочей дряни не осталось.

К трубе привариваю 8 проходных гаек М12, по 4 на сторону.

Ставлю на основание и размечаю места отверстий.

Получилась вот такая конструкция, крышки получились чуть-чуть не параллельны друг другу, надо было сделать какой-нибудь шаблон, а не размечать “на глаз”, но в целом это не критично.

В нижней крышке просверливаю отверстие 12мм, и привариваю гайку М12, рассверливаю ее сверлом 12мм, и нарезаю трубную резьбу 1/4 дюйма, и вкручиваю пробку для слива конденсата.

Из бензо-маслостойкой резины делаю прокладки вверх и вниз, в нижней вырезаю отверстие для слива конденсата.

К корпусу фильтра привариваю две гайки М12, одну внизу (для подачи воздуха от компрессора), и вторую вверху для выхода готового воздуха. И все так же как и с гайкой для пробки, рассверливаю, нарезаю резьбу, вкручиваю штуцеры.

В нижней части фильтра привариваю 3 опорных планки, они ограничивают камеру сбора конденсата, и на них будет опускаться кассета фильтра.

В целом, фильтр готов, собираю и опрессовываю. Давление держит, утечек нет.

Из 1 мм. стального листа вырезаю 5 кругов для внутренних перегородок. И обтачиваю их точно под размер трубы

вырезаю в них отверстия и крашу.

Корпус фильтра и другие детали также окрашиваю изнутри и снаружи.

После сушки, прикручиваю нижнюю крышку и начинаю сборку.К нижней перегородке прикручиваю шпильку М5, на которой будет держаться вся внутренняя кассета. Опускаю ее на упоры и наполняю до середины фильтра хозяйственными губками из нержавейки (надеюсь, что они действительно из нержавейки, как написано на упаковке), всего уходит 20 мочалок.

Следующие перегородки собираю из 2 кругов, поместив между ними куски от салонного фильтра для автомобиля. Одну перегородку укладываю на мочалки.

И насыпав сверху силикагель, закрываю 2 перегородкой. Вверху остается небольшая камера очищенного воздуха.

Закрываю все это верхней крышкой через прокладку. К крышке прикручиваю пост фильтр с регулятором давления.

Делаю маленький шланг для соединения фильтра с пост фильтром. Еще раз провожу проверку давлением, и устанавливаю на место, где он будет стоять.

Надеюсь. что загрузки этого фильтра мне хватит минимум на год, а может даже и больше.

Более подробно в видео.Часть 1 —

Изготовление влагоотделителя своими руками

Теперь рассмотрим более подробно, как как сделать влагоотделитель для компрессора своими руками:

Циклон

Корпус циклона представляет собой трубу, заваренную с обеих сторон. Следует учесть, что воздух внутрь будет подаваться под высоким давлением, поэтому стенки корпуса должны быть достаточно толстыми. Также в качестве заготовки можно взять газовый баллон или огнетушитель — они как раз рассчитаны на высокое давление.

Размеры корпуса:

диаметр: 100 – 110 мм;
высота: 600 – 700 мм.

Пример готового устройства

Перед началом работ заготовку для корпуса нужно обработать изнутри наждачной бумагой — это нужно для покраски.

Порядок изготовления:

Снизу, на расстоянии не менее 120 мм от нижней заглушки (труба будет устанавливаться вертикально), в стенку корпуса нужно вварить штуцер, через который будет подаваться воздух. Штуцер правильнее всего вваривать по касательной, но если такое решение представляется для вас слишком сложным, приварите его просто сбоку.
К центру заглушки, закрывающей верхний торец, нужно приварить выходной патрубок. Некоторые мастера приваривают его сбоку, на противоположной относительно входного патрубка стороне. При таком исполнении влагоотделитель также является достаточно эффективным, поскольку воздух за время пути вдоль корпуса успевает подсушиться, но более правильным все же будет разместить выходной патрубок в центре верхней заглушки (напомним, что пар отбрасывается центробежной силой как раз к стенкам).
В центр нижней заглушки нужно вварить патрубок для сброса конденсата. Если в качестве заготовки для корпуса решено использовать баллон, его нужно перевернуть — тогда роль сливного отверстия будет играть штатный штуцер.

Когда все сварочные работы будут выполнены, внутрь влагоотделителя нужно залить лакокрасочный состав, в который помимо собственно краски уже входит грунтовка и антикоррозионная присадка.

Называется он «грунт эмаль по ржавчине «3 в 1». Покатав состав внутри устройства, его сливают, после чего влагоотделитель сушат.

Адсорбер

Хорошими сорбционными свойствами обладает силикагель, гранулы которого изготавливаются путем высушивания перенасыщенных растворов солей кремниевой кислоты. Данный сорбент является вполне доступным и продается как в чистом виде, так и в виде наполнителя для кошачьего туалета.

Различные виды силикагеля могут отличаться размером пор, площадью рабочей поверхности и количеством воды, которое они способны впитать (указывается в процентном отношении к массе сорбента).

Влагоотделитель абсорбер

Количество силикагеля подбирается с учетом производительности установки: на каждые 800 – 850 л/мин требуется 1 кг сорбента. Для постоянной работы придется приобрести двойной объем: пока свежая порция будет работать, уже напитавшаяся влагой будет сушиться в духовке.

Имеет смысл поискать такую разновидность селикагеля, которая при насыщении влагой меняет цвет — с ней работать удобнее всего.

В качестве контейнера можно использовать фильтр для воды или автомобильный маслофильтр. Лишние отверстия у маслофильтра можно закупорить при помощи болтов, посаженных на герметик.

Если внутреннее пространство разделить двумя уплотнительными кольцами на три зоны, впитывание влаги будет происходить постепенно.

Влагоотделитель-охладитель

Однако, нужно учитывать, что этот вариант довольно сложен в изготовлении, так как придется обеспечивать герметичность камеры, а также врезать в нее патрубок для сброса конденсата (при этом важно не повредить испаритель, окружающий камеру). Значительного давления такой влагоотделитель выдержать не сможет, но его и не обязательно устанавливать после компрессора — он эффективно работает и при установке до нагнетателя. Значительного давления такой влагоотделитель выдержать не сможет, но его и не обязательно устанавливать после компрессора — он эффективно работает и при установке до нагнетателя

Значительного давления такой влагоотделитель выдержать не сможет, но его и не обязательно устанавливать после компрессора — он эффективно работает и при установке до нагнетателя.

В заключение можно сказать следующее: самодельные влагоотделители, конечно, уступают промышленным, но и недооценивать их не стоит.

В Сети описаны случаи, когда с применением недорогих китайских влагоотделителей не удавалось добиться приемлемого качества покраски, а после присоединения к компрессору самодельного влагоотделителя из трубы эта проблема решалась.
