Виды ножовок по металлу

Полотно для ножовки по металлу. Как выбрать и как поставить?

Полотно для ножовки по металлу — один из самых недолговечных элементов из всего ассортимента расходников к инструментам. Конечно многое зависит от технологии работы с металлом и навыков использования ножовки, но в первую очередь нужно уметь сделать правильный выбор полотна. Сегодня, мы поговорим о выборе и видах, а также узнаем как с лёгкостью поменять ножовочное полотно.

Виды ножовочных полотен

ГОСТ Р 53411-2009 «Полотна ножовочные по металлу» устанавливает два вида такого инструмента – для машинной и ручной резки. Первых касаться не будем, а вторые выпускаются трёх основных типоразмеров:

• Одинарные, с расстоянием между крепёжными отверстиями 250±2 мм, при общей длине полотна не более 265 мм;
• Одинарные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм;
• Двойные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм.

При этом толщина полотна s одинарного исполнения — 0,63 мм, двойного – 0,80 мм. Высота с одинарным рядом зубьев составляет 12,5 мм, а с двойным – 20 мм.

ГОСТ регламентирует также значения шага зубьев Р, мм и их количества z, которые для полотен первого типа составляют соответственно 0,80/32, 1,00/24 и 1,25/20. Обладатели более «длинных» ножовок, кроме вышеперечисленных, могут воспользоваться также ножовочными полотнами с параметрами 1,40/18 и 1,60/16.

По марке материала, применяемого для изготовления полотен для ножовок по металлу, производят из инструментальных сталей:

• Марки Х6ВФ.
• Марки В2Ф.
• Быстрорежущей, марок Р6М5, Р12 или Р18.

Ассортимент ножовочных полотен отечественного производства этим и исчерпывается, однако в специализированных торговых сетях широко распространены так называемые алмазные полотна, с поверхностным напылением нитридами титана или иных тугоплавких металлов. Подобные полотна можно легко отличить по цвету: обычные стальные полотна – тёмно-серые, а напылённые могут иметь различную цветовую окраску – от ярко-оранжевой до синей (в зависимости от производителя).

Встречаются также полотна с так называемым карбидо-вольфрамовым напылением, однако они при весьма высокой твёрдости крайне чувствительны к изгибающим напряжениям. Поэтому при резке металла их долговечность незначительна.

Высокая прочность полотен для ножовок по металлу обеспечивается соответствующей термообработкой. На поверхности полотна различают две зоны с различными значениями твёрдости: непосредственно у зубьев она составляет от НRС 64…67 для легированных инструментальных сталей до НRС 73…78 – для быстрорежущих сталей (у алмазных полотен данный параметр достигает НRА 82…84), а в остальной зоне — НRС 44…46. Значительный перепад по твёрдости подтверждает высокую чувствительность изделия к напряжениям изгиба, поэтому стандартом ограничивается также и максимальное усилие, прикладываемое к ручной ножовке. Оно не должно превышать 60 кг при работе с полотнами, шаг зубьев у которых менее 1,4 мм, и 10 кг – для полотен с шагом зубьев более 1,4 мм.

Принципы выбора полотна

• Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
• Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
• Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI

Отрез по кривой косильной лески

Компактные и полноразмерные ножовки могут производить резку по косильной лески любого типа. При необходимости производства округлых разрезов пилу выравнивают так, чтобы она составляла с деталью прямой угол. Дугу медленно поворачивают, чтобы инструмент шел по выбранной косильной лески. Разметку можно сделать с помощью маркера или острого предмета. Выполнять резкие повороты нельзя, это способствует ухудшению качества среза и поломке инструмента.

Что такое пила с Обушком?

Обушковая пила Dexell предназначена для использования со стуслом при пропиливании неглубоких пазов или разделке небольших досок. Пила оснащена рабочей частью длиной 35 см с мелкими зубьями из высокопрочной стали и эргономичной рукояткой с прорезиненной вставкой.

Обушковая пила – это усиленная ножовка с широким лезвием, в верхней части которого есть металлическое ребро жесткости. Это обеспечивает полотну устойчивость и не дает ему сгибаться в процессе пиления. Можно работать по дереву, пластику и другим мягким материалам, выполняя аккуратный распил. Особенности. Обушковая ножовка имеет большое лезвие с зубьями, а передняя часть может быть прямой или усеченной.

Сабельные и монтажные пилы

Сабельная или монтажная пила – частый выбор, который делают потребители, выбирая нож для обработки металла.

Преимущества сабельной пилы очевидны: она имеет возможность обратного хода, не деформируя при этом металл, она не нагревается, также отсутствует трение.

Полотно после обработки сабельной пилой служит дольше, чем другими инструментами, плюс вам не придется прилагать усилий для работы с ним.

Резать сабельной пилой можно деревянные, металлические и пластмассовые поверхности – и все с одинаковой эффективностью.

По своему виду электрическая аккумуляторная сабельная или монтажная пила для резки металла выглядит как дрель, электролобзик или болгарка, а по свойствам напоминает электрическую цепную пилу.

В конструкцию инструмента входят корпус и нож или режущее полотно – то есть, устройство ее очень просто и, в случае поломки заменить детали сабельной пилы не составит труда.

Эта пила – аккумуляторная, работает с помощью электродвигателя.

Ее аккумуляторная часть достаточно мощная: выпускают модели как с минимальной силой, нужные для, например, садовой обрезки, так и более мощные инструменты, прекрасно подходящие для сложных ремонтных и строительных работ и обработки металла.

Аккумуляторная характеристика, которую имеет монтажная пила, очень важна, и при покупке пилы следует обратить на нее внимание, ведь от этого зависит, как долго нож пилы сможет функционировать в автономном режиме. Кроме того, более мощные инструменты имеют более широкий функционал, об этом тоже не стоит забывать

Кроме того, более мощные инструменты имеют более широкий функционал, об этом тоже не стоит забывать.

Другая характеристика, на которую стоит обратить внимание – сколько сабельная пила делает ходов за минуту. От этого зависит количество времени, которое вам придется потратить на обработку, а также выбор материала, с которым вы сможете работать сабельной пилой

От этого зависит количество времени, которое вам придется потратить на обработку, а также выбор материала, с которым вы сможете работать сабельной пилой.

Видео:

Если у сабельной пилы есть маятниковая система, то она сможет работать быстрее и дольше, поэтому следует выбирать инструменты, оснащенные подобной системой.

Если вам важно, чтобы срез получился точным и ровным, то подойдет монтажная или сабельная модель, на которой можно регулировать частоту колебаний маятника. Подобная сабельная пила будет стоить дороже, однако для работы с металлом своими руками подойдет гораздо лучше обычной

Подобная сабельная пила будет стоить дороже, однако для работы с металлом своими руками подойдет гораздо лучше обычной.

Лучшие универсальные ножовки

Область применения этого инструмента очень широка – универсальные ножовки могут работать с самыми разными материалами.

Haupa 150 мм 200285

5★★★★★оценка редакции98%покупателей рекомендуют этот товарСмотрите обзор

Натяжная ножовка имеет пистолетную рукоять и может распиливать металл, пластик или древесину. Длина лезвия составляет 150 мм. Весит инструмент всего 164 грамма.

Достоинства:

• Хорошее качество изготовления;
• Сменное полотно;
• Есть винт натяжения пилки;
• Удобный хват.

Недостатки:

Высокая стоимость.

Ножовка подходит для различных слесарных работ, а ее небольшой вес и эргономичность позволяют пилить достаточно долго без усталости.

Зубр «Молния-7» 500 мм 1537-50 z01

4.9★★★★★оценка редакции95%покупателей рекомендуют этот товарСмотрите обзор

Надежная и качественная ножовка оснащена крупными прямыми зубцами, которые заточены с двух сторон. Срез получается точным даже при распиле мягкой древесины.

Достоинства:

• Качественное стальное полотно;
• Двухкомпонентная удобная ручка;
• Импульсная закалка зубьев;
• Долговечность.

Недостатки:

Полотно может изгибаться при работе.

На инструменте есть отверстия для подвеса, что обеспечивает удобство хранения. В остальном – это просто добротная и многофункциональная ножовка, которая всегда дает качественный результат.

Bahco PrizeCut 350 мм

4.8★★★★★оценка редакции89%покупателей рекомендуют этот товарСмотрите обзор

Ножовка предназначена для распила пластмассы, дерева, ДСП, алюминия и ламината. Длина полотна составляет 350 мм. Узкие кинжальные зубья, прошедшие закалку, обеспечивают качественный распил. Острота резцов сохраняется долгое время, и даже при работе с пластиком получается идеально ровный срез. Таким компактным инструментом можно обработать все, кроме стальных материалов.

Достоинства:

• Вес 215 грамм;
• Долговечность;
• Чистый срез;
• Мелкие и крепкие зубья;
• Надежное крепление полотна.

Недостатки:

Не самая надежная ручка.

Часто эта ножовка используется для чистовых резов по дереву, но и другие материалы ей подвластны.

Сибртех 24025 170 мм

4.7★★★★★оценка редакции86%покупателей рекомендуют этот товарСмотрите обзор

Стальное полотно отличается легким ходом и может поворачиваться на 360°. Этот простой, но многофункциональный инструмент позволяет выполнять различные работы и выступать в качестве ручного лобзика. Полотно легко меняется, а специальный механизм регулирует его натяжение.

Достоинства:

• Двухкомпонентная рукоять;
• 5 полотен в комплекте;
• Компактные размеры и малый вес – 250 грамм;
• Бюджетная стоимость.

Недостатки:

При продолжительной работе устает рука.

Ножовка Сибртех подойдет для фигурного выпиливания заготовок из дерева, пластика или фанеры.

Stanley Fatmax 2-17-202

4.7★★★★★оценка редакции85%покупателей рекомендуют этот товарСмотрите обзор

Пилка обеспечивает чистый аккуратный срез, а благодаря своей форме может работать под углом. Зубья не нуждаются в регулярной заточке и сохраняют свою остроту на протяжении длительного времени, независимо от плотности обрабатываемых материалов. Длина полотна составляет 350 мм.

Достоинства:

• Длительная эксплуатация без заточки;
• Зубья режут в любом направлении;
• Жесткий обушок обеспечивает прямой срез;
• Хорошая цена.

Недостатки:

Работа с этой ножовкой требует усилий.

Универсальный инструмент применяется для работы с заготовками среднего размера.

Как пилить ножовкой по металлу ⚙️ Вводный курс

Общая теория пиления ножовкой по металлу выглядит примерно так:

Фото 1. Теория пиления ножовкой. Вводный курс

Поэтому, теорию мы изучать не будем, а перейдём сразу к практике:

На этом видео весь рассказ о том, как пилить, собственно, и представлен, но сейчас будет постскриптум, представлен ряд дополнений и поправок (плюс к краткому пересказу содержания видео).

Итак, начнём с того, что пилить ножовкой по металлу нужно горизонтально, ухватившись за инструмент двумя руками. Для чего хорошо бы использовать ножовку с хорошо выраженной рукояткой для хвата второй рукой.

Пилить горизонтально неудобно, потому что для этого нужно, чтобы заготовка была закреплена на уровне груди, а пилить стоя. Однако верстаки, как правило, являются столами, за которыми нужно сидеть, а если и пилить, то стоя и сверху вниз. Поэтому ножовки чаще делают одноручными и пилят ими под углом 45°.

Чтобы регулировать давление на пилу (чем твёрже металл, том сильнее нужно нагружать полотно, давить на него, чтобы зубья вгрызались в плоть; и наоборот — если зубья врезаются слишком сильно, например, в алюминий, то нужно уменьшить давление) можно: а) менять угол наклона при пилении, б) положить руку сверху для увеличения веса, в) развернуть полотно зубьями назад.

Пила часто застревает в пропиле при достижении конца полотна. Это из-за того, что полотно имеет волнистую разводку зубьев (чтобы пропил был шире полотна и оно в пропиле не застревало), но со временем в центре полотна амплитуда этой волны уменьшается, а на концах — почти нет.

Фото 2. Зубья больше стачиваются в центре полотна

Этот перекос возник на почве пиления этим полотном ранее не всей его длиной. Исправить (увеличить разведение в центре или уменьшить на концах) сейчас это уже невозможно по причине того, что зубья закалены. Так что мораль: с самого начала эксплуатации нового полотна нужно всегда пилить всей его длинной.

Следующая проблема: если пилить тонкий лист металла, толщина которого меньше, чем расстояние между зубьями, пила застревает:

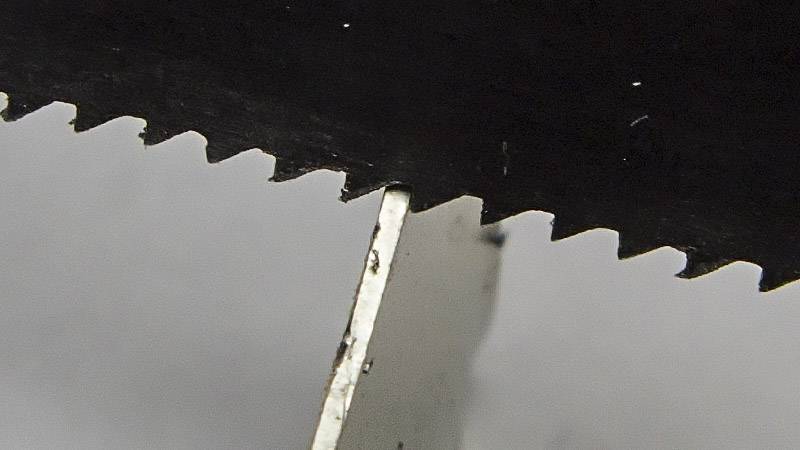

Фото 3. Слишком тонкая деталь застревает между зубьев

Если металл твёрдый (железо) — хрен сдвинешь, а если мягкий (алюминий) — выдирается огромный кусок металла, образуются рваные края, край гнётся.

Фото 4. Тонкую деталь пилим под сильным наклоном

Пилить под углом, чтобы сформировать пропил такой длины, чтобы на нём лежало одновременно как минимум два зуба (длина пропила ≥ двум расстояниям между зубьями).

Следующая тема: пилим тонкостенную алюминиевую трубу:

Фото 5. Направление кручения трубы

Полотно устанавливаем зубьями назад, трубу подкручиваем в направлении зубьев (иначе полотно будет застревать на ближнем крае пропила, а при применении силы — рваться).

Ну, и ещё до кучи… полотно ножовки по металлу можно восстанавливать, затачивать зубья, например, вот таким образом:

Фото 6. Заточка зубьев

Изначально этот алмазный диск был больше диаметром и эта бормашинка с этим диском, будучи прижатой таким образом к полотну располагалась строго параллельно линии зубьев полотна, а диск, соответственно, перпендикулярно. И это было правильно — у новой ножовки передние грани-поверхности зубьев ортогональны полотну. Теперь же формируется небольшой отрицательный угол… — чуть менее лучше, но тоже норм.

Ещё к сведению: полотно это можно просверлить обычным сверлом по металлу (из стали HSS). Потому что на производстве всё полотно закаливают не очень сильно, на упругость, а вот зубья закаливают отдельно индукционным нагревом с быстрым охлаждением на твёрдость, поэтому зубьями этими можно в обратку спокойно распилить сверло.

Полотно для ножовки по металлу – выбор, основанный на знаниях!

При покупке полотна направьте внимание, сначала, на его внешний облик – даже самые маленькие недостатки могут отразиться на его работе. Опасайтесь полотен со следами коррозии, трещинок, шероховатостей. Безупречное полотно должно быть гладким, незапятнанным, с ровненькими зубьями, а при сгибе мгновенно восстанавливать свою начальную форму

Чем больше зубьев на дюйм, тем резвее вы можете распилить деталь. Так, есть полотна с 18 и 24 зубьями на дюйм, в большинстве случаев, такие приобретают для дома, а вот 32 зубья на дюйм – удел экспертов

Безупречное полотно должно быть гладким, незапятнанным, с ровненькими зубьями, а при сгибе мгновенно восстанавливать свою начальную форму. Чем больше зубьев на дюйм, тем резвее вы можете распилить деталь. Так, есть полотна с 18 и 24 зубьями на дюйм, в большинстве случаев, такие приобретают для дома, а вот 32 зубья на дюйм – удел экспертов.

Опасайтесь покупки темных изделий – таких хватает на несколько заходов, потом посыпавшиеся зубья делают работу неосуществимой. Каленые изделия хоть и не отличается гибкостью, но работать ими еще удобнее. С виду такие смотрятся, как никелированная полоса металла из нержавейки с темными зубьями – конкретно по цвету зубьев проще всего додуматься об их закалке. Биметаллические полотна обычно покрашены в какие-то цвета, и хоть и стоят они дороже, зато прослужат еще подольше. Выбрав подходящий материал, удостоверьтесь в согласовании длины изделия и длины ножовки.

Разновидности ручных пил по металлу в зависимости от сферы использования

Главным назначением ручной ножовки по металлу является выполнение распила заготовок из прочных металлов, прорезание швов и пазов, обрезка изделий. Данный инструмент также можно применять для распиливания предметов из керамики, дерева, пластика, органики и пенопласта.

В зависимости от сферы использования ручные ножовки по дереву и металлу можно разделить на три типа: бытовые, профессиональные и ножовки-ручки. Первый вариант инструмента предназначен для домашнего применения при решении несложных задач. Модели отличаются простотой конструкции, удобством в эксплуатации. Такие изделия выполнены в деревянной раме, расположенной продольно полотну и совмещенной с ручкой из дерева. Режущий элемент прикручивается к ней посредством винтов.

Ручные пилы профессионального уровня оснащены прочной и удобной прорезиненной рукояткой, благодаря чему инструмент можно использовать длительное время. Режущее полотно установлено под определенным углом, что позволяет осуществлять разрезы необычной формы. Такой тип инструмента дает возможность создавать разнообразные распилы заготовок, отличается высоким качеством исполнения конструкции и долговечностью.

Рама для крепления полотна может иметь разную форму

Ножовка-ручка по внешнему виду похожа на скобу. Благодаря такой конфигурации инструментом можно пользоваться в труднодоступных местах, что наглядно показано на фото ножовок по металлу. Такое приспособление идеально подходит для выполнения внутренних распилов. Режущее полотно крепится лишь с одной стороны. Существуют складные варианты мини-ножовки по металлу.

Варианты полотна для ножовки по металлу

Режущие полотна для ручных ножовок по дереву и металлу могут быть изготовлены из разного материала. Самым экономным и легким вариантом является лезвие из углеродистой стали. Такое полотно используется для бытовых моделей пил. Оно имеет низкую стоимость и отличается небольшим периодом эксплуатации.

Более технологичным, износостойким и долговечным вариантом считаются зубчатые полотна с частичной термической обработкой. Быстрорежущими элементами являются лезвия из кобальтовой стали. Такие полотна отличаются гибкостью и довольно хорошей прочностью. Они применяются для реза твердых заготовок. При этом обеспечивается высокое качество и скорость распила. Такой вариант также часто используется для электрических ножовок по металлу.

Для направленных разрезов подходят закаленные лезвия. Их целесообразно применять для осуществления распила под определенным углом.

Режущие полотна для ручных ножовок изготавливаются из различных материалов

Высокой прочностью и надежностью отличаются биметаллические полотна, изготовленные из углеродистой стали, полученной холоднокатаным методом. На ее поверхность электронно-лучевым способом наварена полоска быстрорежущей стали, на которой находятся резцы.

Режущие полотна классифицируются по типу разводки пилы, которая может быть выполнена по полотну или по резцам. В первом случае зубцы отводятся от края пилки поочередно влево и вправо с высотой отгиба 2-3 мм и величиной отклонения 0,25-0,6 мм. Такая разводка характерна для полотен с мелкими резцами.

При разводке по резцам отгибаются в разные стороны зубцы полотна. Чередование выполняется в соответствии с величиной шага. При небольшом его значении осуществляется отведение 2-3 резцов, при среднем – 1 зубца влево и 2 вправо, остальные три находятся на месте. Для большого шага отведение резцов выполняется попеременно.

Полотна бывают односторонние и двухсторонние. В первом случае резцы расположены на одной стороне, а во втором они находятся по обе стороны полотна.

Для работы с твердыми изделиями следует выбирать полотна с маленькими резцами

Можно ли применять слесарную ножовку для резания пластмасс?

Слесарную ножовку, имеющую мелкие зубья, можно применять для разрезания заготовок из пластмассы. Чтобы не повредить пластмассовую заготовку при закреплении в тисках, её зажимают в губках тисков между двух кусочков фанеры.

Можно

Слесарную ножовку, имеющую мелкие зубья, можно применять для разрезания заготовок из пластмассы, например из органического стекла. Чтобы не повредить пластмассовую заготовку при закреплении в тисках, её зажимают в губках тисков между двух кусочков фанеры. Правила безопасной работы. 1. Надёжно закреплять заготовку в тисках. 2. Работать плавно, без рывков.

Критерии выбора инструмента

Не стоит забывать о том, что следует провести выбор ножовки по металлу в соответствии с рекомендациями, так как допущенные ошибки могут стать причиной приобретения низкокачественного изделия. Даже незначительные дефекты уменьшают эксплуатационный срок. Основные критерии выбора инструмента по металлу заключаются в нижеприведенных моментах:

Форма зуба выбирается в зависимости от наклона режущей кромочной детали. В большинстве случаев при производстве создается классическая форма, так как она является универсальным вариантом.
Довольно важным параметром назовем шаг расположения зубьев. Слишком большое количество приводит к уменьшению производительности и повышению качества среза. Многие производители указывают этот параметр как один из основных, показатель может варьировать в весьма широком диапазоне.
Длина полотна выбирается в зависимости от размеров заготовки, а также самого инструмента по металлу. Этот показатель варьирует в пределе от 300 до 700 мм

На момент выбора следует уделять внимание тому, чтобы на поверхности не было существенных дефектов. Даже после незначительного изгибания изделие должно восстанавливать свою форму.
Рукоятка выполняется в самых различных вариантах исполнения

Специалисты не рекомендуют отдавать предпочтение изделиям с полой рукояткой, так как она может быстро сломаться. На момент выбора рекомендуют взять изделие в руки, оно должно быть удобным. Рукоятка в последнее время изготавливается из двух материалов, за счет комбинирования обеспечивается длительный эксплуатационный срок. Рифление на поверхности снижает вероятность соскальзывания на момент эксплуатации.
Тип применяемого материала при изготовлении основной части. Чаще всего используется сплав, характеризующийся повышенной устойчивостью к воздействию влаги. За счет этого существенно увеличивается эксплуатационный срок.
Натяжение полотна может проводится самым различным образом. От особенностей применяемого механизма во многом зависит удобство применения устройства, а также срок службы используемого полотна.
При выборе также уделяется внимание функциональности. Как ранее было отмечено, некоторые механизмы позволяют проводить наклон полотна или изменение длины режущей части.

В заключение отметим, что ножовка по металлу является базовым инструментом. Даже после появления болгарки она пользуется большой популярностью, так как может прослужить в течение длительного периода и позволяет проводить обработку труднодоступных мест. Рекомендуется отдавать предпочтение продукции известных брендов, так как она прослужит в течение длительного периода.

Выбор ножовочного полотна

Выбирая полотно ножовочное характеристиками, которым необходимо уделить особое внимание, являются размер детали и материал. Размер детали определяет возможность использования полотна определенной длины и ширины

Твердость и вязкость материала влияют на выбор шага полотна и величины зуба. Существуют следующие рекомендации:

• Жесть, кровельное железо и пр. сходные по толщине материалы – шаг 0,8 мм.
• Тонкостенные трубы, тонкий стальной профиль – около 1 мм.
• Толстостенные трубы и другие подобные материалы – не менее 1,25 мм.
• Чугун, пластик – 1,2 – 1,5 мм.
