Ножницы для резки полипропиленовых труб. Эксперт по ровному отрезу

Конструкция и принцип действия инструментов для резки полипропиленовых труб

Для работы с большими диаметрами используются роликовые труборезы. Если же говорить о ножницах, то они применяются для резки труб диаметром до 40 мм, бывают ручными и электрическими. Режущее лезвие в этом устройстве располагается с одной стороны, конструкция похожа на небольшую гильотину. Режущий элемент изготавливается из высококачественной стали. С противоположной от лезвия стороны расположен упор со специальной полукруглой выемкой, в которую укладывается труба. Ручные ножницы для резки полипропиленовых труб, как правило, оборудуются трещоточным механизмом. Они позволяют сделать точный и гладкий разрез, однако при интенсивном использовании рука достаточно быстро устаёт.

Аккумуляторный инструмент представляет собой те же ножницы, в которых нажим на лезвие осуществляется не вручную, а при помощи компактного, но мощного электродвигателя. Получаемый разрез остаётся высококачественным, разделение занимает минимум времени, при этом рука практически не устаёт. Аккумуляторный труборез имеет смысл использовать при необходимости частой работы с полимерными трубами. Такой аппарат оценят профессионалы-сантехники или строители.

Работа с помощью ножниц для резки полипропиленовых труб, как ручных, так и аккумуляторных, достаточно проста — предварительно размеченная заготовка укладывается в специальную выемку, после чего разрезается лезвием инструмента строго по метке. Труба после этого не нуждается в дополнительной обработке, поскольку после использования ножниц поверхность разреза получается гладкой и ровной.

Как работать ножницами для полипропиленовых труб?

Пред началом работ, проведите замеры трубы и обозначьте места срезов. Далее в вашу задачу будет входить раскрытие ножниц и расположение помеченной трубы у лезвия. Сделайте надрез на трубе при помощи острого предмета, для того, чтобы резак легче погрузился в материал. Плавно, но уверенно надавите ну ручки ножниц. Быстрые действия в этом моменте недопустимы, поскольку труба может соскользнуть, и срез получится кривым.

Чтобы работа с инструментом была идеальной и без погрешностей, прочитайте перед использованием прилагаемую инструкцию. Также, специалисты советую для начала сделать несколько тренировочных срезов на ненужной трубе.

Как правильно соединить пластиковые трубы?

Для проведения сварочных работ с использованием специального аппарата для пластиковых труб, необходимо знать несколько простых правил, чтобы обезопасить себя от возможных ошибок.

Подключить к сети. Необходимо поставить аппарат на подставку, обычно включённую в комплект, и оставить его на 2-5 минут до потухания регулирующих лампочек. Это необходимо, чтобы устройство нагрелось до определённой температуры. Во время этого процесса можно осуществить крепление соответствующей насадки.
Установите температурный режим. При наличии термостата есть возможность выбрать оптимальную температуру пайки. Иногда производители пластиковых труб могут использовать при производстве укрепляющие примеси, которые либо повышают, либо уменьшают тугоплавкость материала.
Позаботьтесь о своей безопасности. Металлическая поверхность насадки при начале работы имеет очень высокую температуру. При контакте с кожей возможен сильный ожог. Используйте термозащитные перчатки при работе со сварочным аппаратом.
Произведите предварительные расчёты. Отмерьте расстояние, на которое одна труба войдёт в другую на момент спаивания. Лучше всего карандашом или маркером, который можно легко стереть. Отмерять стоит в зависимости от диаметра труб. Например, при 20 мм диаметра стоит отмерить около 13-15 мм длины.
Разогревайте обе детали перед спайкой. При разогреве одной из частей соединяемых труб не достигается желаемой герметичности. Желательно держать каждую из пластиковых деталей на насадке паяльника от 5 до 10 секунд.

Более подробно смотрите на видео:

Резка поливинилхлоридных труб

Трубы ПВХ относятся к категории наиболее популярных материалов для создания систем канализации. Такая сфера применения обусловлена их устойчивостью к воздействию агрессивных веществ, которые в изобилии присутствуют в сточных бытовых и промышленных отходах.

Резка труб большого диаметра должна производиться только специальными инструментами, а не ножовкой

Данные изделия выполняются из пластика. С учётом этого, для их разрезания можно применять тот же инструмент, что и для работы с полипропиленовыми трубами. Поэтому, «набив руку» на таких изделиях, вопрос, как пользоваться ножницами для резки пластиковой трубы в данном случае будет неактуальным. Но есть один нюанс. Как было сказано выше, трубы из поливинилхлорида используются чаще всего для монтажа систем отвода продуктов человеческой жизнедеятельности.

Вместе с тем, в требованиях соответствующего СНиПа указано, что трубопровод канализации должен иметь большой диаметр. Однако здесь значение этого параметра играет непервостепенную роль. Особенность касается заключительного этапа резки: без применения ножниц для ПВХ труб в виде роликового трубореза произвести качественное торцевание не получится. Поэтому окисленная корка так и останется, что может привести к негодности выполняемого в дальнейшем соединения сегментов трубопровода.

Устройство инструмента

Конструкции различаются в зависимости от вида инструмента. Традиционные модели такого типа представляют собой храповый механизм, состоящий из двух рабочих частей, формирующих рукоятки и режущие поверхности. Впрочем, непосредственную резку выполняет только одна из частей, а другая располагает выемкой особой формы для размещения трубы. Также распространено телескопическое устройство ножниц для полипропиленовых труб, которое отличается скобообразным корпусом и наличием ведущего ролика. На оси с другой стороны предусмотрена каретка с направляющими. Посредством манипуляций с функциональными механизмами пользователь может точно подогнать инструмент под размеры конкретной трубы и с легкостью выполнить резку. В данном случае обеспечивается воздействие лезвий при вращательном движении заготовки вокруг оси.

Чем резать полипропиленовые трубы?

Особенности
Виды
Обзор популярных моделей

Valtec
Inforce
Rothenberger

READ Какую Бензопилу Выбрать Для Дома

Как выбрать?
Как пользоваться?

Полипропиленовые трубы широко используются при организации систем водоснабжения. Для работы с таким материалом требуются специальные приспособления. Качественные режущие инструменты существенно облегчают процесс монтажа. О том, чем лучше резать

полипропиленовые трубы, пойдет речь в данной статье.

Inforce

Резак с храповым механизмов Inforce отличается хорошим соотношением «цена/качество». Прибор предназначен для резки труб диаметром до 4,2 сантиметров. Инструмент оснащен острозаточенным стальным лезвием, что позволяет сделать качественный разрез без неровностей и шероховатостей.

Недостатком этого прибора можно считать металлические рукоятки, на которых отсутствуют накладки из резины. При большом объеме работ использовать такой инструмент будет не совсем удобно.

Технология резки ножницами ППР труб

Нарезание пластиковой трубы производят по таким правилам:

Поверхность трубы размечают маркером в месте будущего разреза.
Лезвие (основание ножниц) располагают таким образом, чтобы совместить его с отметкой, а для удобства фиксации инструмента в материале следует заранее сделать маленький надрез.
Аккуратно надавливая на рукоятки инструмента следует медленно начать врезку в трубу и приложив некоторое усилие, произвести торцевание.
Выполняя необходимые манипуляции, следует воздержаться от резких движений рукой, поскольку лезвия ножниц могут соскользнуть с направляющей и работу придется начинать сначала.
Направляющее лезвие (основу) располагают вдоль поверхности труб.

Таким образом, в точности соблюдая необходимые правила, процесс по нарезанию полипропиленовых труб каждый может осуществить самостоятельно.

Как правильно пользоваться

Как ровно отрезать трубу? обзор труборезов

Технику резки ножницами освоить несложно. Главное придерживаться такой последовательности:

замерить расстояние на трубе, контрольные точки поставить маркером;
расположить участок трубы в труборез так, чтобы резак принял положение над меткой;
нажать на рукоять инструмента сильным, но плавным движением, при этом важно следить, чтоб распиливаемый материал размещался строго перпендикулярно ножницам;
полученный срез обработать при необходимости мелким абразивом.

Нарезка труб производится с соблюдением мер предосторожности. Лезвия инструмента должны быть достаточно острыми, на корпусе отсутствовать следы повреждений

С помощью трубореза можно раскраивать длинные участки трубы, но не меньше 2-х её диаметров. При нарезке слишком коротких деталей возможно соскальзывание резака.

Недопустимо использовать во время работы смазки и прочие жидкие растворы для облегчения нарезки заготовок. В процессе пайки эти средства могут создать дефекты, что отразится на качестве соединений.

Виды

Существуют разные ножницы для пластиковых труб, отличающиеся конструкцией, принципом функционирования и областью использования. Модели, используемые в бытовых целях для ремонта дома, как правило, управляются вручную и имеют доступную стоимость. Модели, предназначенные для резки труб водоснабжения и отопления, функционируют на электрическом приводе.

Прецизионные

Их конструкция проста, мастер для работы использует только одну руку, что облегчает процедуру. Главная задача подобного инструмента: разрез полипропиленовых и пластиковых трубопрокатов, диаметром от 2.5 мм до 42 мм. Однако продаются также специальные модели, которые подходят для труб с диаметром до 70 мм.

Нож изготавливается из легированной стали, что придает дополнительную прочность, а его острая заточка гарантирует получение идеального отреза. Инструмент с трещоточным механизмом лучше всего подойдет для бытовых целей.

Ножницы для труб из пластика применяются также для армированных и металлопластиковых трубопрокатных изделий. Основное отличие состоит в применяемом материале резца. Инструмент, предназначенный для полипропиленовых труб, обладает стальной разновидностью с мелкими зубцами, которые обеспечивают максимально плотный захват.

Выбирая прецизионное оборудование, акцентируйте внимание на следующие моменты:

острота резака и возможность его замены, если планируется использование в течение длительного периода;
комфорт при работе: мягкость хода (может быстро натереть ладонь при механической нагрузки) и удобство размещения (не должен скользить).

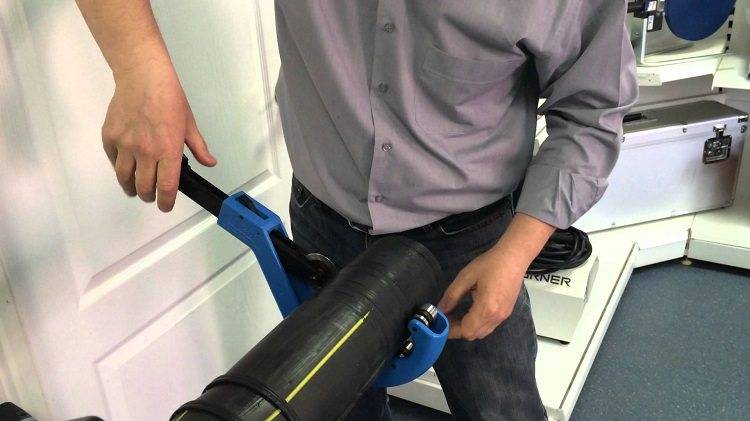

Роликовые

Самые простые типы представляют собой крюк, на внутренней стороне которого расположены подвижные ролики. В процессе разрезания пластиковая труба медленно проворачивается по этим роликам, в следствии чего происходит надрез. Пружина и усилие, прикладываемое рукой, обеспечивают приближение и отдаление резца.

В отличие от прецизионных, роликовые ножницы задействования двух рук, т.к. необходимо придерживать не только их, но и клапан, который выдвигает нож. Данное устройство делает аккуратный разрез и не так сильно сжимает трубу, как прочие виды.

Главная трудность в процессе резки: необходимость удержания в перпендикулярном положении. Если нарушено это требование, результатом станет неисправность ножа.

С храповым механизмом

Подобный тип является усовершенствованной и соответственно, более дорогой версией роликовых ножниц. Храповый механизм предоставляет возможность более удобного использования и отсутствия необходимости прикладывания ощутимого нажима. Это во многом достигается из за наличия рейки для нарезки и упора.

Опора в инструменте широкая, она необходима для надежного закрепления колена. Это устраняет потребность следить за тем, чтобы труборез располагался ровно и перпендикулярно.

Соответственно, наличие упора снижает вероятность случайной смены положения, повреждения и получения неровного среза. Лезвие ножниц для труб из пластика очень острое, что позволяет ему скользить максимально мягко.

Аккумуляторные

Инструментарий работающий от аккумулятора представляет собой улучшенную версию ручного устройства. Мастеру, осуществляющему процедуру, не надо прикладывать усилия, т.к. лезвие и элементы для фиксации начинают работать от аккумулятора.

Труборез с электрическим мотором, способен осуществить максимально равномерный отрез и обладает большой скоростью произведения работ. Благодаря высокой скорости резки, это приспособление считается профессиональным оборудованием и применяется рабочими для прокладывания протяженных магистралей для водоснабжения или отопления.

Их эксплуатация проста: в специальном фиксаторе размещают область трубы, которую нужно разрезать, затем активируется мотор, после чего работа выполнена.

Гильотина

В качестве профессионального оборудования, помимо аккумуляторного трубореза, также используются ножницы – гильотины. Они не требуют прикладывания усилий и гарантирует быструю и ровную резку труб, поэтому применяются для прокладывания сетей большой протяженности. Подходят для больших труб с диаметром от 60 мм до 360 мм.

Ознакомиться с видео

Также для сравнения отдельно стоит отметить, что на производстве часто используются станки – гильотины. В них закрепляется труба, на нее сверху направляется лезвие (оно остро заточено и на него нанесено тефлоновое покрытие для лучшей производительности). Такие станки могут иметь электрический или механический двигатель, который осуществляет запуск режущей части.

Чем резать полипропиленовые трубы

Если для резки труб из полипропилена использовать подручный бытовой инструмент в виде различного вида пил, дисков, то монтажник трубопровода столкнется с двумя главными проблемами в полученном срезе: угол торца по вертикали в большинстве случаев будет отклоняться от 90 градусов, а на внутренних и наружных стенках в месте обрезания появятся заусенцы. Специалисту придется тратить некоторое время на исправление данных дефектов, при значительных объемах монтажа минуты превратятся в часы потраченного впустую рабочего времени, что приведет к потерям работника в зарплате. Поэтому логично приобрести специальное приспособление для резки полипропилена, которое многократно окупится при осуществлении работ.

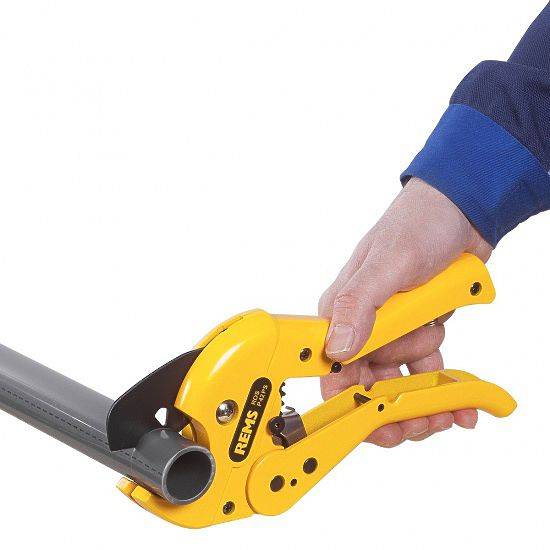

Рис. 2 Пружинные ножницы для резки ПП

Ножницы

Ножницы — главный режущий инструмент при монтаже полипропиленовых труб небольшого диаметра, с помощью которых подводят холодную и горячую воду из системы водоснабжения к сантехническим приборам. Во всех модификациях для обеспечения прямого угла среза снизу имеется полукруглая площадка небольшой ширины с прорезью, на которую удобно ложится труба и входит прорезающее оболочку лезвие, опускающееся сверху.

Ножницы имеют конструкцию рычажного типа с лезвием, которое при потере остроты можно заточить, во многих модификациях используется система со сменными ножами. Диаметр труб, которые могут резать ножницы, не превышает 75 мм и чаще ограничен 63 мм, стандартный размерный предел большинства приспособлений не превышает 42 мм, инструмент отличается следующими особенностями:

Высокой скоростью обрезки.
Компактными размерами, удобными для хранения и выполнения монтажных работ в ограниченном пространстве.
Невысокой стоимостью и широким разнообразием модификаций, позволяющим подобрать подходящее приспособление для любого специалиста.
Недостаток пружинных ножниц — усталость руки при значительном объеме монтажных работ. Второе неудобство – ограниченный диаметр реза одной рукой, стандарт – не более 25 мм.
При раскрое плохо заточенным лезвием возможна деформация стенок изделий.

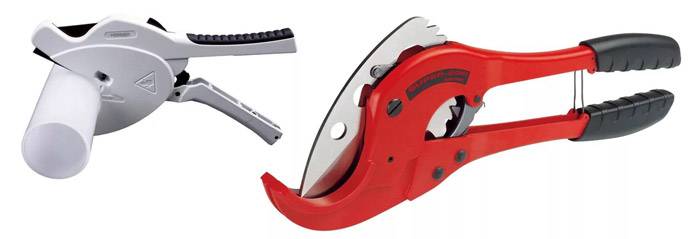

Рис. 3 Ножницы для полипропиленовых труб с храповым механизмом в работе

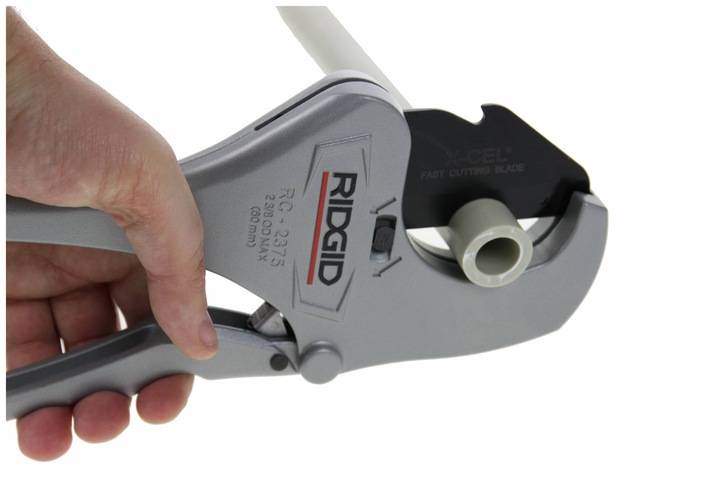

Храповые ножницы для резки пластиковых труб в отличие от рычажных с пружиной, имеют зубчатый механизм, позволяющий проводить рез не сразу, а поэтапно, путем многократного нажатия на ручку. Возврат используемого лезвия в исходное состояние производится нажатием на кнопку, поворотом рычага или разведением ручек.

Так как небольшое усилие прикладывается многократно, рука работника не так устает, но время реза увеличивается. К тому же при многократных нажатиях с постепенной подводкой ножа проще удержать обрезаемую заготовку в строго перпендикулярном направлении относительно лезвия, поэтому срез всегда получается под углом в 90 градусов. Как и у ножниц с пружиной, в случае затупления лезвия велика вероятность замятия стенок обрезаемой заготовки.

Рис. 4 Пистолетные резаки

Резаки пистолетного типа

Инструмент напоминает пистолет, при разрезе труба укладывается на полукруглую платформу спереди, а лезвие подводится к ней сбоку путем многократного нажатия на ручку (используется храповый механизм). Возврат ножа в исходное состояние производится путем нажатия на кнопку.

Пользоваться храповыми пистолетами немного удобнее, чем ножницами, они также рассчитаны на резку труб до 42 мм и имеют более высокую стоимость. В приспособлениях используются как стационарные, так и сменные ножи.

Используемые инструменты

Несложная я на первый взгляд операция — резка труб на практике обнаруживает немало нюансов и подводных камней. Не так — то просто ровно отрезать тубы:

Тонкостенные.
Большого диаметра.
Со скосом.

Очень важно выбрать подходящий для каждого конкретного случая метод резки и специальное оборудование. Его подразделяют на индивидуальное, бытовое и промышленное

Для индивидуального использования

Применяются в домовладениях, частном строительстве и мелком бизнесе. Имеют дело с малыми и средними диаметрами (до 250 мм), применяемых в системах

Водоснабжения.
Отопительных.
Канализационных.
Вентиляционных.

К такому инструменту относятся:

Резаки. Применяются, чтобы ровно отрезать полимерную трубу до 75 мм. Для проведения ровного и аккуратного разреза имеют зубчатый механизм. Заготовка сначала зажимается полочным зажимом, который надежно ее фиксирует и не дает уйти с линии реза. Дисковый резак. Подходит для вентиляционных и канализационных полимерных труб диаметром до 200 мм. Лезвие не секаторного типа, а в виде диска, катящегося по поверхности заготовки. Разрез осуществляется за несколько оборотов. Не подходит для металлопластикового проката, поскольку может смять тонкий металлический вкладыш. Гильотина. Плоский косой нож движется в направляющих и позволяет ровно отрезать необходимую длину за один проход. Выпускается как с электроприводом, обеспечивающим большую производительность, так и с ручным. Ножовка по металлу. Классический слесарный инструмент позволяет ровно отрезать зажатую в тиски заготовку

При использовании важно вести пилу плавно, с постоянным усилием и без перекосов. Образующиеся после работы ножовкой заусенцы следует зачищать напильником. Угловая шлифмашина, УШМ

Угловая шлифмашина, УШМ

В обиходе называется «болгаркой». Этому универсальному инструменту по зубам любые материалов и диаметры. Для того чтобы обрезать трубу болгаркой, используют специальные абразивные отрезные диски. Электрический лобзик. Весьма популярный среди домашних мастеров инструмент может резать и трубы, но из- за увода гибкого лезвия в сторону о точности придется только мечтать Сабельная пила. Инструмент пока не получил широкого распространения среди российских мастеров. Регулируемый упор пилы и ее мощное лезвие позволяют отрезать прокат даже на весу и вплотную к стене.

Как ровно отрезать трубу

Чтобы срез от инструмента общего назначения был ровным, следует использовать специальные приспособления для фиксации заготовки. Это могут быть шаблоны, тиски или стусла

Кроме того, очень важно правильно разметить будущий распил и во время работы следить за тем, чтобы линия реза не ушла в сторону

Для промышленного использования

Такое оборудование применяют на производствах, там, где объемы работ велики либо приходится разрезать трубы большого диаметра. Для того чтобы отрезать ровно, используют:

Токарный станок. Пригоден для высокоточной нарезки заготовок, снятия фасок, выполнения уступов, переходов диаметров и прочих фасонных обработок. Позволяет токарный станок и нарезать резьбу, как внутреннюю, так и внешнюю. Длина детали ограничена вылетом бабки станка. Диаметр — вылетом кулачков патрона.
Ленточные машинки. Применяются для того, чтобы отрезать трубу большого диаметра без извлечения ее из траншеи или коллекторного пункта. Работают и на деформированных изделиях.
Дисковые отрезные станки. Высокоавтоматизированная установка с маятниковой пилой и механизмом подачи заготовок. Часто включается в состав производственной линии, применяется для высокопроизводительной нарезки проката на равные куски.
Ручные дисковые установки. Мобильное оборудование применяется, чтобы отрезать прокат ровно прямо на месте монтажа. Снабжены многофункциональным зажимом, позволяющим надежно фиксировать изделия разных диаметров и ровно отрезать их, не повреждая краев. Поворотный рабочий стол позволяет резать ровно под произвольным углом. Наиболее продвинутые модели оснащены системой орбитальной сварки. Это позволяет не только отрезать, но и соединять отрезки.

ЧИТАТЬ ТАКЖЕ: Диаметр полипропиленовых труб таблица характеристики и применение

Станок для резки труб с ЧПУ

Как отрезать трубу под 45 градусов с высокой точностью в домашних условиях

При проведении работ по монтажу газовых или водопроводных магистралей часто возникает необходимость в изменении направления линии, при этом трубопровод обрезается и затем сваривается под нужным углом. Чаще всего направление меняется на 90 градусов, при этом встает вопрос – как отрезать трубу под 45 градусов, чтобы точно соединить стыки при сваривании.

Справиться с проблемой при углах обрезаемой кромки в 45 или 90 градусов можно при владении соответствующими знаниями и приемами, которые помогут сэкономить не только время, но и материалы при проведении работ. При других углах разворота решить задачу с помощью линейки и листа бумаги невозможно – на помощь придется вызывать компьютерную технику.

Рис.1 Как режут трубу под углом 45 градусов

Резка под 45 градусов

Обычно, для того, чтобы повернуть трубу на 45 градусов используют фитинги, отводы с углом поворота 45 градусов, выполненных из того же материала, что сами трубы, если трубы стальные, то и повороты привариваются из стали. Для ПНД труб существуют электросварные или литые отводы под 45 градусов (заметим, что компрессионных фитингов с таким углом поворота в России найти практически невозможно).

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего постепенно ее углубляя до полного отделения кромок.

При работе с болгаркой необходимо учитывать следующий фактор – при полном обрезании кромок диск может быть поврежден об острый угол, что приведет к его выходу из строя, а при отсутствии защиты на болгарке даже к травмам работника. Поэтому угловые кромки желательно не обрезать до конца, а оставлять узкую канавку и затем обламывать, зашлифовывая впоследствии выступ.

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником – в этом случае две кромки обрезанных деталей шаблона соединяют.

При работе на разрезаемую деталь в нужном месте одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля с помощью стусла

Стусло для резки труб своими руками

Использование шаблона не слишком удобно – приходится совершать рез по линии, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло – направляющие для диска болгарки, не дающие ему уходить в сторону.

Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности.

Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности.

Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.
