Ленточнопильные станки по дереву

Как пользоваться ленточной пилой по дереву?

Это приспособление помогает быстро и точно сделать любые разрезы на деревянных изделиях. Практика и аккуратность требуется при работе с этим видом инструмента, зная, как пользоваться пилами для ленточных станков по дереву, результат будет стоить потраченных усилий.

Правильно выбирать тип ленточной пилы, обращая внимание на мощность, скорость работы, длину полотна, параметры рабочей поверхности стола, электрические характеристики.
Лезвие для пилы необходимо подбирать индивидуально под каждый проект, учитывая его ширину, толщину и разбег зубьев.
Перед работой следует проверить движение рабочего полотна и провести настройку направляющих.
Рабочую поверхность нужно отрегулировать под нужный угол наклона.
На деревянных заготовках перед работой необходимо сделать разметку.
Пилу можно включить и подождать, пока она наберет обороты.
Направляя заготовку вдоль направляющих, сделать спил.

Настройка ленточной пилы по дереву

Любой электроинструмент нуждается в ежедневном обслуживании. Уделять несколько минут перед работой настройке и регулировке ленточной пилы по дереву необходимо. Выполняя несложные манипуляции, можно в разы увеличить срок службы инструмента.

1. Пилу нужно отключить от питания и снять рабочее полотно.
2. Направляющие очистить от мусора.
3. Шкивы освободить от грязи, пропылесосить внутреннюю сторону кожухов.
4. Полотно установить на место, отрегулировать степень его натяжения.
5. Шкивы выровнять, они должны быть параллельны и компланарны.
6. Проверить работу рабочего полотна, при необходимости сделать окончательные регулировки.
7. Проверить положение подшипников.
8. Убедиться, что рабочая поверхность стола установлена под нужным углом к полотну.

Сборка рабочего стола

Создавая ленточный станок для развода древесины своими руками, нужно обращать внимание на его размеры. Комфортная высота ленточной пилы выбирается в зависимости от особенностей постройки и человека

Главное, чтобы нижний и приводной шкив, силовой агрегат и большое количество стружки нормально помещались в свободном пространстве. Саму форму выбирают любую, но большинство пользователей останавливается на варианте закрытой тумбы, которая становится естественным контейнером для опилок.

Столешницу устанавливают на нижней опоре. Если ее высота небольшая, понадобится создать подставку под всю конструкцию.

Ленточнопильный станок по дереву пошаговое изготовление

Опишу пошагово ход работы, конечно некоторые элементы нужно еще доработать, что-то со временем изменю, ну а в целом все у меня получилось. Не будем забегать наперед, давайте все по порядку.

Начнем нашу работу с того что установим верхнее колесо.

Берем лист фанеры толщиной 10 мм вырезаем из нее три одинаковых круга диаметром 30 см и склеиваем их между собой, это и будет у нас колесо. Обтягиваем его куском резины (я взял резину из камазовской камеры). В гараже давно лежала старая помпа от ВАЗа 2109 из нее я взял несущий вал. Со временем крепление к валу хочу укрепить металлической вставкой.

Затем нам понадобится кусок металлической трубы 20×20 и уголок, так мы сделаем механизм натяжения и центровку полотна. Следующим шагом приварил аргоновой сваркой шестерёнку к помпе, вот результат.

Из того же куска фанеры и обыкновенных подшипников сделал направляющую. (возможно со временем сварю ее из железа или согнуть из алюминия).

Внизу полотно направляют два сухари, сделанные из прочного дерева. Сзади полотно упирается в подшипник. Возможно позже поменяю сухари на металлические.

Ведущее, основное колесо тут так же все делаем, как и из верхним.

Конденсаторов побольше. Двигатель стоит на 1.5 киловатта, при расчете должен был крутить с рабочими конденсаторами 100мк. и пусковыми общей суммой

200мк. , на рабочую скорость выходит, только при 300мк.

С пилкой я немножко схитрил взял пищевую (которой режут замороженные продукты, кости . ) Пилит она дерево довольно неплохо, но толщиною до 4см (много опилков, которые не так быстро выносятся из разреза). Немножко прикинув, поразмыслив, решил спилить каждый третий зуб пилы. И вы знаете, и скорость увеличилась, и пилить стала легко, даже дерево толщиной 20 см.

Ленточная пила, сделанная своими руками почти готова, конечно кое что к ней нужно будет еще сделать прочную столешницу, защиту, также надо что ни будь придумать для удаления стружки с рабочего поля. Самое главное первый шаг сделан, а со временем и все остальное будет.

Подготовительные мероприятия

Перед тем как приступить к сборочным мероприятиям, ориентируясь по чертежу, следует подготовить необходимые материалы и инструменты. Это позволит, в первую очередь, сориентироваться с тем, есть ли все нужное для работы (недостающее понадобится докупить), а также не отвлекаться по ходу процесса по мелочам.

Необходимые материалы и инструменты

Чтобы сделать ленточную пилу, потребуются следующие материалы и детали:

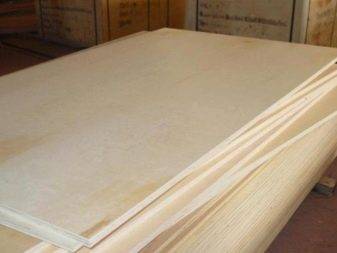

• доски или лист фанеры (либо ДСП), из которых будет изготавливаться каркас, стол, шкивы;
• листовая сталь (для пилы);
• швеллер, используемый для создания опорной рамы, или металлические уголки, либо деревянные бруски и рейки;
• подшипники;
• стальной прут – для изготовления осей шкивов;
• электродвигатель;
• саморезы, болты с гайками и шайбами;
• полиуретановый клей;
• резина от велосипедной камеры;
• текстолит;
• втулки;
• ремень клиновой;
• лак или краска.

Для работы потребуются такие инструменты:

• шуруповерт (со сверлами);
• молоток;
• гаечные ключи (размером под болты);
• отвертки;
• плоскогубцы;
• шлифовальная машинка;
• болгарка;
• точильный станок;
• электролобзик.

Электроинструменты вполне можно заменить и их ручными аналогами. Но в таком случае сборка потребует больше времени и затрат труда. При использовании металлических уголков или швеллера вместо деревянных брусков понадобится также сварочный аппарат и электроды. Использование болтовых соединений создает дополнительные проблемы с плотным прилеганием деталей.

Рекомендации по выбору ленточного полотна

Сделать своими руками режущее полотно достаточно сложно. Для этих целей нужна инструментальная сталь марок У8 либо У10. Пила должна быть гибкой. Ее толщина для сравнительно мягких пород древесины составляет от 0,2 до 0,4 мм, а для твердых – от 0,4 до 0,8 мм. Длина полотна у собираемого варианта станка будет около 1,7 м. Понадобится самостоятельно вырезать зубья, правильно развести и заточить их. Чтобы спаять ленту в сплошное кольцо (при этом встык) потребуется использовать газовую горелку и припой. Соединительный шов нужно после отшлифовать.

Гораздо проще и удобнее приобрести готовое режущее полотно хорошего качества в магазине, чтобы не тратить время на его изготовление. Ширина изделий составляет от 18 до 88 мм. Ориентироваться при этом нужно на материал, который предстоит распиливать. Производители предлагают такие разновидности пил по данному критерию:

• биметаллические, предназначенные для выполнения работ по металлу (нержавеющей стали и сравнительно прочным сплавам);
• алмазные, с помощью которых можно пилить мрамор, кварц, гранит и прочие твердые материалы;
• твердосплавные, позволяющие обрабатывать высокопрочные сплавы;
• из полос инструментальной стали, применяемые для распиливания древесины.

Последней разновидностью довольно часто оснащают станки, собираемые в бытовых условиях. Это связано с ее ценовой доступностью и практичностью. Но если предстоит работать с твердыми материалами, то лучше приобрести более прочную, износоустойчивую и дорогую пилу, чтобы свести вероятность разрыва ленты к минимуму.

Если планируется с помощью сделанной ленточной пилы делать фигурный рез, то нужно ширину полотна подбирать с учетом радиуса закругления. Некоторые соотношения между этими величинами показаны на нижеследующей фотографии.

Совет! Для ровного продольного распиливания пиломатериалов следует применять широкие режущие полотна. Они позволяют выполнить более ровный рез.

Выбирая пилу по дереву, также нужно учитывать шаг ее зубьев (расстояние между их центрами). От этого зависит твердость древесины, которую можно распиливать. Далее приведены наиболее распространенные профили зубьев, их маркировка и область применения.

Нужно обращать внимание и на качество заточки зубьев. Режущая кромка должна быть острой и ровной

Также следует поинтересоваться у продавца-консультанта о возможности затачивать ее повторно и о том, сколько раз это можно делать. Для собственной безопасности отдавать предпочтение рекомендуется более качественным полотнам.

Сервисное обслуживание

Благодаря особой конструкции оборудование отличается высокой надежностью и требует минимального обслуживания. Главной деталью, которая чаще всего заменяется, является пильное полотно. Для конкретной модели и вида вертикального станка длина и другие характеристики пилы имеют определенное значение. Поэтому необходимо учитывать эти особенности при выборе детали для замены. Благодаря конструкции вертикального агрегата по сравнению с другими типами станков пильное полотно меньше подвергается нагрузкам под углами, разворачивается или сгибается. Это сильно повышает его срок годности. Поэтому необходимость в приобретении ленточных пил и других запчастей возникает реже.

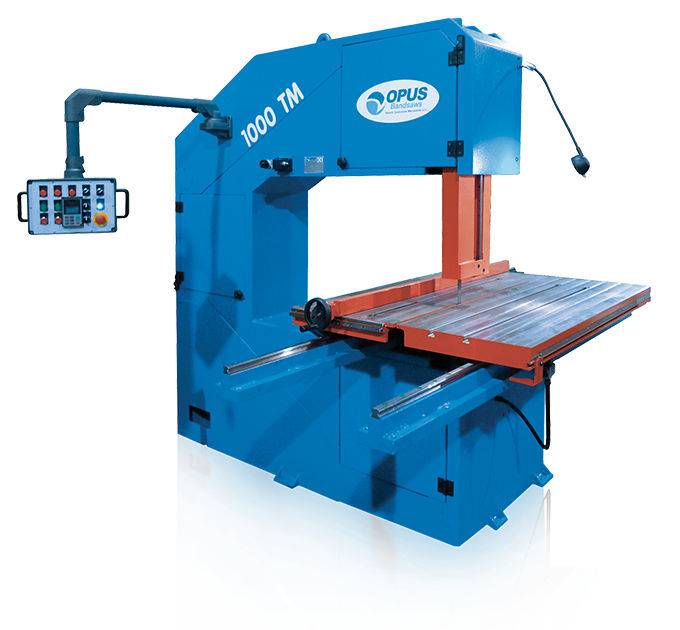

Вертикальный ленточнопильный станок ЛПС8530В. Фото Завод ДОЛИНА

Также срок службы повышается за счет использования смазочно-охлаждающей жидкости. С ее помощью предотвращаются любые деформации металлических частей самого агрегата и распиливаемых заготовок, снижается температура в результате трения пилы с материалом детали, повышается качество среза и его точность. С определенной регулярностью требуется замена СОЖ, в результате снижения количества в специальном баке или охлаждающих способностей.

Замена пильного полотна и СОЖ выполняется легко. В случае возникновения других более серьезных) неисправностей, рекомендуется к специалистам по ремонту станков.

Производители ленточных пил

Один из самых важных критериев выбора строительного оборудования – репутация и надежность производителя. Vyborexperta.ru отобрал компании, продукции которых можно доверять:

• Jet — производит оборудование для работы с металлом или древесиной. Большая часть продукции предназначена для профессионалов – промышленных предприятий или творческих мастерских.Также в ассортименте компании представлено грузоподъемное оборудование ручного типа или с электроприводом.
• Proma – чешская компания, которая родилась в 1992 году. С 2003 года товары бренда представлены на российском рынке. Каталог марки насчитывает более 600 позиций строительных инструментов, оборудования для обработки дерева или металла. Они удовлетворяют самые разнообразные потребности малого и среднего бизнеса.
• Metabo – немецкий производитель электроинструмента, который востребован профессионалами и домашними мастерами во всем мире. Главные отличия его товаров – высокая мощность, прочность, эргономичность. Бренд дает расширенную гарантию на продукцию, а также обеспечивает клиентов отличной сервисной поддержкой.
• Энкор – компания, производящая инструменты с 1992 года. В каталоге бренда несколько тысяч наименований товаров, которые пригодятся при металло- и деревообработке. Марка известна тем, что обеспечивает послепродажное сопровождение, сервисную поддержку и оперативный ремонт по гарантии или после нее.
• Metalmaster – компания с производствами в России, Китае, Польше, которые позволяют сочетать высокое качество и доступные цены на товары. Основное направление бренда – оборудование для обработки металла и дерева. Каждая партия проходит тщательную предпродажную проверку.
• Stalex – компания, выпускающая оборудование для небольших мастерских или крупных заводов. Также в каталоге много дополнительных аксессуаров для работы машиностроительных, ремонтных, металлообрабатывающих, строительных и других компаний.
• Makita – японская компания, которая существует с 1915 года. Сначала она занималась производством электромоторов, затем в 1958 году перешла на ручной строительный инструмент. Сегодня в каталоге бренда около 1000 наименований, а производственные предприятия расположены в Великобритании, Германии, Румынии.

Инструменты и материалы

Для создания рассматриваемого типа пилы понадобятся следующие инструменты и материалы:

• кусок фанеры, имеющий толщину примерно 1,5 сантиметра;
• брус, выполненный из деревянного массива;
• ленты либо насадки, которые будут применяться для шуруповерта либо шлифовальной машины;
• пара подшипников под ось ведущего типа;
• шпильки, шайбы, саморезы, гайки, футорка;
• пара валов;
• болты, которые будут применяться для подстройки вертикального и горизонтального типов;
• пара втулок из латуни, имеющих резьбу внутреннего типа;
• клей ПВА;
• подшипники под ось верхнего типа;
• барашек для подстроечных шурупов;
• изоляционная лента.

Отдельно следует отметить, что для правильного создания тех или иных частей пилы необходимо иметь чертежи. Также для работы вам понадобятся такие компоненты:

• шкивы;
• стол для пиления;
• основание;
• полотно для распила;
• механизм, отвечающий за натягивание ленты.

Инструкция по работе с ленточнопильными станками

При работе с ленточнопильными станками необходимо соблюдать следующие правила:

1. Перед обработкой деревянных заготовок необходимо настроить на станке угол наклона, глубину реза и скорость натяжения направляющих полотен.
2. Для получения точного реза и минимизации вибраций рабочего стола требуется зафиксировать заготовку.
3. Необходимо обеспечить хорошее освещение рабочей зоны. Для этого рекомендуется использовать светодиодные станочные светильники.
4. Малогабаритные конструкции необходимо устанавливать на специальных подставках или верстаке, крупногабаритные – на полу.
5. Криволинейную распиловку необходимо осуществлять при помощи инструментов для подачи и фиксации деревянного бруска.
6. Прямолинейную распиловку нужно осуществлять с помощью движимого упора.
7. Периодически заменять ленточные полотна и смазывать движущиеся элементы станка.
8. При эксплуатации станка требуется надевать средства индивидуальной защиты.
9. Направляющие полотна пилы необходимо устанавливать близко к обрабатываемой заготовке.
10. Перед уходом с рабочего места нужно отключить деревообрабатывающее устройство.

Для работы с агрегатом по обработке дерева нужно предварительно пройти инструктажи по техники безопасности. Чтобы работать со станком, оператор должен имеет достаточную подготовку и знать основы работы распиловочного устройства.

Сборка каркаса

Собирая каркас ленточной пилы, лучше отдавать предпочтение твердым и крепким породам дерева. В противном случае конечная конструкция не будет обладать требуемой жесткостью и начнет создавать вибрации. Отдельные элементы, включая рабочий стол, изготовляются из прочной фанеры, а ребра жесткости дополнительно усиливаются рейками. Наиболее доступный вариант — демонтировать старую мебель.

Первым делом в домашних условиях нужно составить чертежи, на основе которых будет выполняться сборка каркаса. Они создаются с учетом высоты рабочего помещения и физиологических особенностей человека, который будет работать за пилой.

Топ-10 лучших ленточных пил по дереву

Наибольшим спросом пользуются инструменты для обработки древесины. В рейтинге лучших присутствуют пилы с любительскими и полупрофессиональными возможностями.

Proma PP-312

Компактный станок предназначен для прямого и наклонного распила древесины и работает на скорости 360 и 480 оборотов в минуту. Показывает хорошую устойчивость, ножки инструмента можно закрепить на полу.

Цена Proma PP-312 составляет около 48000 рублей

Зубр ZPL-305

Стационарный станок мощностью 750 Вт углубляется в деревянные заготовки на 170 мм. Устройство можно переключать между двумя скоростями, стол наклоняется на 45°, что позволяет делать рез под углом.

Приобрести пилу от Зубр можно начиная от 24000 рублей

Jet HVBS-56M

Универсальная ленточная пила для дерева и металла работает на нескольких скоростях распила и обладает низкой вибрацией. Комплектуется надежными тисками для фиксации детали, поддерживает быструю смену полотна. Опорные ножки можно регулировать для более ровной установки на поверхности.

Цена ленточной пилы Jet довольно высокая, от 50000 рублей

Triod BSM-115/230

Ленточная пила полупрофессионального класса подходит для обработки древесины, пластмасс и мягких металлов. Может выполнять рез вертикально, в прямой плоскости и под углом, распил получается аккуратный и ровный.

Купить пилу Triod можно от 34000 рублей

Энкор Корвет-35

Ленточная пила подходит для прямого распила и фигурного реза древесины и пластиковых деталей. Поддерживает две скорости, при необходимости стол можно наклонять в разные стороны.

Важно! В станке предусмотрено подключение пылесоса прямо во время работы для удаления стружки и опилок. Цена Энкор Корвет начинается от 44000 рублей. Цена Энкор Корвет начинается от 44000 рублей

Цена Энкор Корвет начинается от 44000 рублей

Jet JBS-12

Швейцарская пила по дереву и пластику обрабатывает заготовки на двух рабочих скоростях. Оснащается патрубком для отвода пыли, предусмотрена ручка для регулировки натяжения полотна. Может выполнять рез под углом 45°, отличается невысоким уровнем шума.

Средняя цена пилы Jet — 42000 рублей

Metabo BAS 261 Precision

Немецкая пила с мощностью 400 Вт работает с минимальной вибрацией и обеспечивает ровный и четкий рез. В комплекте поставляются параллельный и угловой упоры, переходники для пылесоса. Устройство из категории бюджетных, но может выполнять распил до 103 мм.

Стоимость ленточной пилы Metabo начинается от 24000 рублей

Makita 2107FK

Высокопроизводительная пила с мощностью 710 Вт работает на двух скоростях и осуществляет рез до 120 мм. В основном предназначена для обработки дерева до 12 см толщиной, но хорошо справляется и с листовым металлом.

Совет! Ленточная пила особенно хорошо подходит для домашних мастерских по производству мебели.

Купить ленточную пилу Makita можно от 24300-24500 рублей

Jet JWBS-10

Недорогая ленточная пила с мощностью 600 Вт относится к любительской категории и позволяет обрабатывать древесину на глубину 100 мм. Натяжение полотна можно регулировать, также предусмотрен специальный рычаг для быстрого ослабления перед уборкой на хранение.

Jet JWBS-10 стоит умеренно — около 20000 рублей

Metabo BAS 318 Precision

Одна из лучших пил для ленточной пилорамы поддерживает две скорости и демонстрирует очень плавное движение полотна без рывков. Практически не вибрирует и не шумит, комплектуется ящиком для сбора опилок при работе, дополнительными упорами и светодиодной подсветкой.

Цена ленточной пилы Metabo BAS 318 составляет около 46000 рублей

Часто задаваемые вопросы

1. Можно ли ленточной пилой заменить отрезную машину? Да. Особенно если пилить круг и квадрат. К тому же, он пилит без искр. И чем больше объём работы, тем лучше видны преимущества ленточнопильного станка.

2. Ленты чьего производства лучше всего сразу прикупить к бюджетному станку, чтобы их надолго хватило? Срок службы оснастки меньше всего зависит от производителя. Имеют значение сила натяжения, марка пилы, объёмы работы. Однако если смотреть с точки зрения мелкомасштабного производства, где в работе только профильный прокат, круг и квадрат, то любой биметалл будет лучше родной оснастки у моделей начального класса.

3. Какой станок выбрать для нарезки нержавейки (круг 160)? Большой. Несмотря на то, что нержавеющая сталь бывает разная, работать с ней лучше всего пилами марки М51, а их минимальная ширина – 27 мм. То есть на небольшие станки, у которых заявлена максимальная высота заготовки менее 200 мм, такая оснастка не подойдёт.

Как часто вы обслуживаете электроинструмент? Poll Options are limited because JavaScript is disabled in your browser.

Устройство и технические параметры ленточной пилы

Основным элементом ленточной пилы является режущее полотно, имеющее замкнутую форму. Его ширина от 6 мм до 4 см.

Виды пильных полотен:

• зубчатое;
• пила трения;
• электроискровое.

Ленточное полотно состоит из зубьев, изготовленных из высокопрочной легированной стали. Шаг зуба (количество зубьев на 1 дюйм) полотна изменяется в диапазонах:

• для инструментов с постоянным шагом: от 1 до 32;
• для оборудования с переменным шагом: от 10/14 до 0,75/1,25.

Одна из важнейших характеристик устройства — разводка, под которой понимается величина наклона зубьев к плоскости полотна. С помощью данного параметра обеспечивается необходимый ход полотна и кромки зуба.

Существует четыре вида разводки:

1. Стандартная — представляет классическую комбинацию зубьев (направо, налево, прямо);
2. разводка право-лево — чередование зубьев, повернутых направо и налево (используется при обработке мягких металлов);
3. разводка волна — специальный тип разводки, применяют для инструментов, которыми вырезают заготовки малого диаметра;
4. комбинированная разводка — тип, сочетающий элементы, рассчитан на пиление труб и конструкций с переменным сечением.

Другие узлы ленточного полотна:

• станина (рама) — необходима для придания инструменту устойчивости и минимизации вибрации при работе;
• рабочий стол, на котором установлены упор и линейка;
• две приводные шкивы, вращательные движения которых приводят в работу весь механизм;
• двигатель (от 2кВт);
• пульт управления устройством;
• система смазки деталей;
• защитный чехол.

При производстве ленточнопильных станков применяют следующие металлы:

• углеродистая сталь;
• пружинная сталь;
• инструментальные сплавы;
• быстрорежущая сталь;
• твердые сплавы.

Инструмент может использоваться как для обработки дерева, так и для резки стали.

Характеристика ленточной пилы по дереву

Основные магазинные модели:

1. «Кедр»;
2. «Мастер»;
3. «Тайга;
4. «Алтай».

Используются для распила крупных стволов деревьев, первичного лесоматериала (при лесохозяйственных работах). Преимущество над дисковой пилой — малая толщина пропила (от 1,5 до 2,5 мм).

Характеристика ленточной пилы по металлу

Станки для пиления металлических конструкций используются как при прямом распиле болванок, так и для фигурной резки сплава.

Скорость работы инструмента от 30 до 100 м/мин в зависимости от типа металла и модели пилы. В таблице приведены усредненные показатели, которые могут колебаться в диапазоне 10-15% в зависимости от вида пильной ленты.

Тип металла	Скорость линейная (м/мин)	Расход смазочно-охлаждающей жидкости (%)
Сталь классическая	50-100	10
Нержавеющие металлы	30-40	5
Инструментальная сталь	40-70	10
Прокат	20-25	5
Бронза	80-100	3
Алюминий	80-120	25
Чугун	30-60	—
Медь	60-100	3
Титан	15-25	10

Помимо твердых сплавов на станках можно обрабатывать детали из пенопласта, пластика.

Объявления по запросу «ленточные пилы по дереву» в Москве

Форматно-раскроечный станок Y45

ТАКЖЕ В НАЛИЧИИ СТАНКИ:

Форматно-раскроечный станок Y-45

Форматно-раскроечный станок с роликовой кареткой и наклоном пилы Y 45-1

Е90 — цена 2780 USD Е45 — цена 2950 USD Е90-2000 — цена 2930 USD Е45-2000 — цена 3250 USD Y90 — цена 3440 USD Y45-1 — цена 3540 USD Y45 — цена 3970 USD F 90 — цена 3950 USD

В НАЛИЧИИ, ГОТОВ К ОТГРУЗКЕ

ГАРАНТИЯ 12 МЕСЯЦЕВ

️️️️ Характеристики оперативно на WhatsApp ️️️

Компания «ЛИОН-ДРЕВ» — один из крупнейших поставщиков станков для обработки дерева и металла. Доставку производим по всей России

️Гарантия 12 месяцев

Любая форма оплаты

Оперативно отвечаем в WhatsApp, а также присылаем более подробные фото, видео, тех.описания станков!

Макс. длина реза, мм 3200

Размеры основного стола, мм 1130х660

Размер подвижной каретки, мм 3200х370

Угол наклона пилы, град. 0-45

Диаметр основной пилы, мм 300/315х30

Диаметр подрезной пилы, мм 120 х 20

Макс. высота реза, мм 95

Макс. высота реза пилой 300 мм, 45 град. – 55 мм

Диаметр патрубков аспирации сети, мм 75

Частота вращения основной пилы, об./мин. 4000, 6000

Частота вращения подрезной пилы, об./мин. 8000

Мощность электродвигателя основной пилы, кВт 5,5

Мощность электродвигателя подрезной пилы, кВт 1.1

ПОХОЖИЕ СТАНКИ НА САЙТЕ: ЛИОН-ДРЕВ

Оборудование для бизнеса | Компания ЛИОН-ДРЕВ
