Ленточная пилорама своими руками

Введение

Кризис заставляет взглянуть на старые процессы новыми глазами. Где то закрываются лесопильные заводы, а где то наоборот решают открыть лесопилку. Как правило открывают лесопилку в последнее время частники, у них и издержки ниже и эффективность повыше. Тут и бизнес план лесопилки не нужен, но если пригодится то вам сюда!

Иногда слово «открывают» слишком громко сказано. Просто ставят лесопилку для использования ее в домашних условиях к примеру для постройки дома, ну на крайний случай распилить бревно соседу. Вот такой случай мы и рассматриваем

При открытии своей лесопилки существует несколько вариантов как это лучше сделать:

• Купить недорогое оборудование;
• Сделать самому.

Опять же для строительства дома и получения 3 — 5 кубов досок, покупать лесопилку за 50 — 150 тысяч ну просто транжирство какое то. Ведь наши доски то будут стоить в разы дешевле 18 — 30 тысяч рублей.

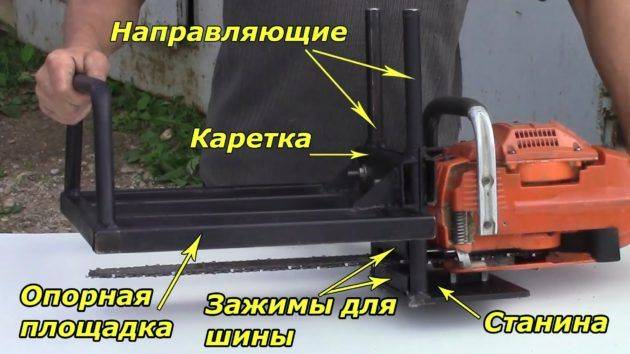

Выход есть, сделать пилорамку из бензопилы. Это у вас не займет много времени если вы обладаете руками которые растут у вас из нужного места. Кроме того она вам послужит верой и правдой долгое время, ведь своя пилорама это сегодня довольно выгодный бизнес.

Устройство и принцип действия ленточного лесопильного агрегата

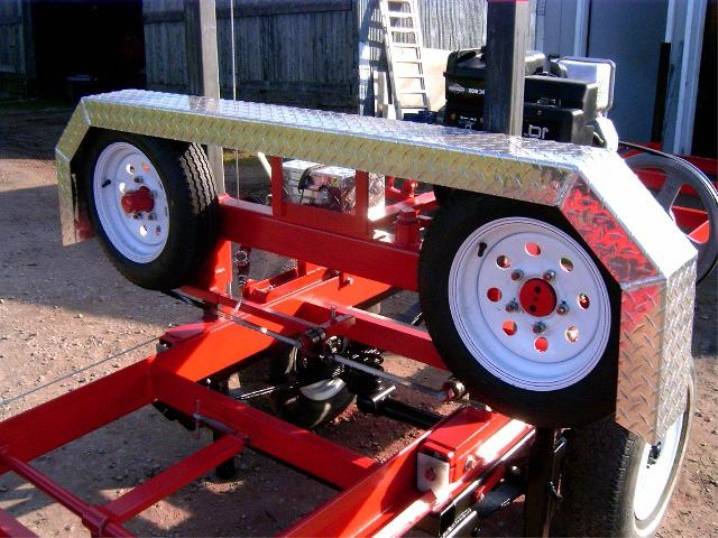

Современная ленточная пилорама представляет собой настоящий автоматизированный комплекс

Ленточной пилорамой называют универсальный станок, которым выполняют продольную распиловку брёвен с целью получения стандартных пиломатериалов — досок, бруса, шпал, лафета. Конструктивно агрегат состоит из четырёх основных узлов: ленточной пилы и её привода, механизма передвижения пильной рамы, устройства для регулировки высоты рабочего полотна и зажимного приспособления для крепления кругляка. Лесопилка приводится в действие электромотором или двигателем внутреннего сгорания. Независимо от используемого силового агрегата, его мощность должна обеспечивать длительную работу оборудования без перегрузок. Для непрофессионального станка будет вполне достаточно асинхронной электрической машины мощностью 5 кВт или бензиновой (дизельной) установки 6 – 8 л. с. Во время работы станка вращающий момент передаётся на рабочие колёса (шкивы) с установленной «бесконечной» пильной лентой шириной до 60 мм. Поскольку во время работы полотно пилы нагревается и провисает, используется натяжной механизм гидравлического или пружинного типа.

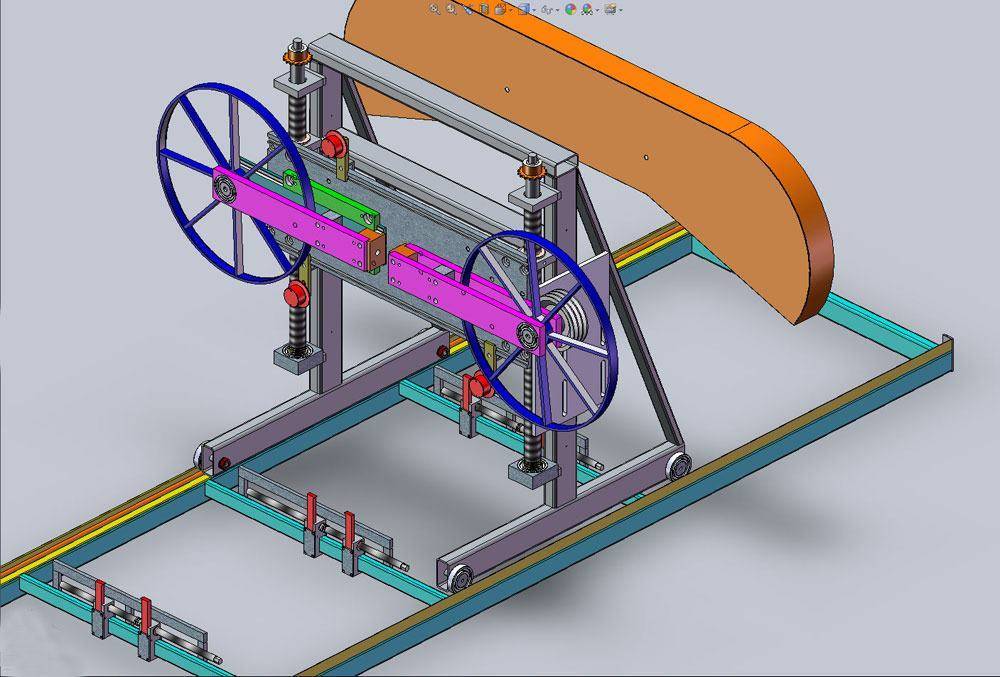

Устройство пильной рамы

Продольное перемещение рамы с установленным механизмом привода осуществляется по рельсам, установленным на прочном бетонном основании. Для этого в нижней части корпуса агрегата смонтированы стальные закалённые ролики, лёгкость вращения которых обеспечивают шарикоподшипники закрытого типа. От протяжённости рельсовых направляющих зависит максимальная длина обрабатываемого леса.

Толщина срезаемого с бревна древесного пласта определяется высотой пильного полотна над уровнем пола и регулируется специальным узлом, который включает парную резьбовую передачу и механизм её привода. Благодаря одновременному вращению двух винтов, расположенных по краям каретки, обеспечивается её перемещение по вертикальным направляющим и исключается перекашивание пилы.

С помощью лесопилки ленточного типа можно получить материал любой толщины при минимальных потерях на опилки

Смещение бревна во время работы агрегата предотвращает зажимное устройство, которое собирается из направляющей в виде круглой трубы и установленных на ней с большим зазором втулок с зацепами. Перекос подвижного узла с установленными «когтями» приводит к заклиниванию устройства, благодаря чему обеспечивается неподвижность кругляка в процессе обработки. Чтобы лучше представить работу этого приспособления, внимательно осмотрите представленную иллюстрацию.

Работа зажимного приспособления

Принцип действия лесопильного агрегата предельно прост. Бревно, предназначенное для распиливания, укладывают в ложе между рельсовыми направляющими. Затем его фиксируют зацепами, которые расклинивают несколькими ударами молотка в края подвижных узлов. Каретка с ленточной пилой подводится к торцу кругляка, после чего выставляется высота рабочего полотна. После включения станка оператор плавно передвигает пильную раму вдоль рельс, благодаря чему происходит постепенное срезание доски нужной толщины. После достижения другого края бревна срезанный пиломатериал откладывается в сторону, пила приподнимается и агрегат возвращается в исходное положение.

Описанный выше станок представляет собой простейшую пилораму. Если же говорить о современном оборудовании, то оно практически полностью исключает ручной труд. Все операции, включая перемещение пильной рамы и регулировку высоты ленточного полотна, выполняются автоматически, по команде с пульта управления.

Изготовление станины пилорамы

Для того что бы изготовить раму нам понадобится профильная труба (ширина не менее 50 мм). Размеры подгоняем индивидуально согласно своего варианта исполнения. Стоки и ползуны изготавливаем из труб. Должна получится следующая конструкция:

После крепления опорных колес (направляющих). У меня получилось вот такая пильная рама:

И так после того как рама смонтирована на основание, необходимо оснащать нашу конструкцию нужными узлами. Речь пойдет о механизме подъема каретки. Для того что бы каретка быстро перемещалась в вертикальной плоскости выполняем следующую конструкцию:

Для того что бы во время работы на станке данный механизм не заклинивал, а движение каретки в плоскости осуществлялось плавно, рекомендую подбирать звездочки одного размера.

Так же не забываем, что ведущая звездочка должна быть большего диаметра, она имеет большее передаточное число, чем ведомые звезды. Такое решение в конструкции позволит передвигать по направляющим каретку.

Цепная передача в моем случае передает перемещение каретки в плоскости при помощи ручного привода. После того как цепь надета, нужно натянуть цепь натяжным роликом либо сухарем. Цепь смазать смазкой.

Как изготовить

Рассмотрим более детально, как самостоятельно изготовить пилораму из обычной бензопилы на примере стационарной конструкции.

Что потребуется

Для работы потребуются следующие материалы:

• Бензопила.
• Сварочный аппарат.
• Металлические трубы квадратного сечения.

• Металлические угольники.
• Ролики.

Мнение эксперта Куликов Владимир Сергеевич

Если нет квадратных металлических труб, можно использовать вместо них обычные водопроводные. Только в этом случае необходимо подобрать трубы достаточной прочности. Но лучше всего использовать металлические швеллеры, если есть такая возможность. С ними удобнее работать при монтаже, да и зафиксировать их можно более надежно.

Процесс изготовления

Для изготовления устройства придется выполнить следующие действия:

• Собрать основание будущей пилорамы из труб и уголков. Сразу монтировать конструкцию не нужно. Сначала надо сложить ее и проверить, насколько ровно соединены все элементы. Делают это при помощи уровня. Только после этого трубы соединяют между собой при помощи сварки.
• Когда прямоугольник основания собран, для большей прочности конструкции его необходимо укрепить как минимум двумя стяжками. Изготовить их можно из тех же металлических труб. Стяжки крепят поперечно на равном удалении друг от друга. Лучший вариант крепления – болтовое.
• Затем поверх труб, из которых собрано основание конструкции, наваривают более тонкие трубы или металлопрофиль. Они будут служить направляющими для распиливаемых бревен и не позволят им свалиться с пилорамы. Также приваривают поперечные направляющие. В идеале они должны вращаться – это обеспечит более плавное движение бревна и минимизирует усилия, которые необходимо прикладывать во время работы устройства.

Без поперечных направляющих можно обойтись, если вы использовали круглые в сечении стяжки из труб. Бревно тоже будет передвигаться по ним достаточно легко. Но нужно помнить, что его движение будет не таким легким, как в случае с вращающимися поперечными направляющими.

• После того, как основание полностью готово, его устанавливают на стойки. Лучше всего на их роль подойдут стальные угольники. Их приваривают в углах основания. Для большей прочности конструкции между стойками можно приварить раскосы.
• После собирают тележку для режущей части. Она представляет собой прямоугольник из металлических труб, опирающийся на две продольные стальные полосы. Между этими полосами и стенками прямоугольника устанавливают по два откоса, чтобы конструкция была устойчивой. Под полосами размещают ролики, которые будут обеспечивать перемещение режущей части по основанию. Затем к одной из полос приваривают еще одну трубу, соединив ее сверху с прямоугольником. Это – место крепления для пилы.
• Когда тележка готова, закрепляют пилу. Сделать это можно самыми разными способами. Самый распространенный способ – фиксация корпуса пилы с помощью струбцин или металлических стяжек. Он достаточно надежен и не причиняет необратимых повреждений устройству. При необходимости к тележке доваривают дополнительные поперечные планки из тех же труб, из которых были изготовлены остальные части конструкции.

Существует и другой способ фиксации пилы – за полотно, на котором закреплена цепь. Он менее надежен, требует рассверливания полотна и хуже фиксирует бензопилу. Однако при таком способе монтажа цепь пилы меньше вибрирует (большая часть вибрации передается на основание пилорамы) и делает более ровные срезы.

Как поставить двигатель от мотоблока на велосипед

В зависимости от того, какой формы раму имеет велосипед, мотор крепится либо на саму раму (если треугольная), либо на заднее колесо.

Для установки двигателя на велосипед необходимо поменять заднюю звездочку на звезду большего диаметра. При ее установке обязательны две прокладки – одна между спицами, другая – поверх них.

Далее делается центровка звездочки, чтобы она вращалась равномерно: установить звезду на колесо, вращая, выделять моменты, когда она выступает больше, и подкручивать в тех местах гайки.

Также необходимо установить дроссель и рычаг сцепления на разных ручках руля. Двигатель соединить с рамой, установить цепь.

Какие материалы нужны для создания пилорамы?

Следует отметить, что материалы подбираются в зависимости от того, сделаны чертежи или нет, потому что именно правильный чертеж является основой качественного изделия, благодаря которому делается расчет материалов:

• Шкивы можно взять новые или старые в хорошем состоянии;
• Трубы различные по диаметру;
• Рельсы – можно сделать самому из уголков. Располагать уголки лучше ребром вверх, это нужно для того, чтобы продлить «жизнь» колесикам;
• Профильные трубы для создания шпал;
• Швеллер.

Помимо материалов потребуются следующие инструменты:

• сварочный аппарат;
• фрезерный станок;
• болгарка;
• дрель, удобнее использовать электрическую;
• молоток;
• пассатижи;
• наборы отверток и гаечных ключей;
• струбцина;
• болты, гайки и прочий крепежный элемент;
• линейки, рулетка, угольники и пр.;
• ножовка.

Принцип работы

Режущий механизм ленточной пилорамы

Конструкция представлена двумя вращающимися элементами, между которых натянута пила. По мере вращения катушек создаются возвратно-поступательные движения режущего элемента. Благодаря этому и происходит распил. Работает пилорама в горизонтальной плоскости.

Режущий элемент закреплен на мобильной тележке. Перемещаясь по рельсам, она проходит расстояние, равное длине обрабатываемого элемента. Бревно закрепляется на каркасе неподвижно. Для этого нужно сделать  струбцины, крепящиеся к каркасу.

Предельная длина обработки зависит от протяженности рельс, по которым движется тележка. Максимальная ширина зависит от расстояния между элементами натяжения пилы. Все расстояния проставляются на чертеже.

Для качественной работы:

• бревно должно быть зафиксировано;
• настроена градация, точность и ровность реза;
• пильная лента должна иметь необходимое натяжение;
• пила должна быть заточенной и с разведенными зубьями.

Процесс распиловки проходит в три этапа.

1. Предварительно лес сортируется по габаритам длины и диаметра. Происходит ручная подгонка габаритов под параметры пилорамы.
2. Процесс распилки. Перед тем как сделать первый рез оператор производит проверку оборудования, настраивает параметры реза.
3. Последующая ручная доработка. Самодельный инструмент не дает точности и ровности. Потому необходимые параметры нужно сделать болгаркой или рубанком.

Назначение и принцип работы

Пилорама используется, чтобы получать различные пиломатериалы (бруски, рейки, доски, шпалы) из цельных бревен. Она применяется на деревообрабатывающих предприятиях, лесопилках, мебельных фабриках и в сфере строительства. Это приспособление позволяет:

1. Уменьшить количество стружки и иной грязи, появляющейся в процессе обработки древесины.
2. Распиливать короткие заготовки с длиной от 1 м и получать детали с толщиной до 0,2 см.
3. Снизить затраты электроэнергии.
4. Устанавливать размерность получаемых пиломатериалов.
5. Производить деревянные детали с высоким качеством поверхности с точностью до 2 мм.

Пилорама обладает следующими преимуществами:

1. Мобильность. Деревообрабатывающий станок можно быстро разобрать и переместить на новое место.
2. Устойчивость конструкции. Деревообрабатывающий станок может функционировать при суровых климатических условиях как в закрытых помещениях, так и за их пределами.
3. Удобство эксплуатации. Пилорама оборудована множеством автоматических механизмов, облегчающих процесс обработки бревен. В процессе работы она не издает лишних шумов.

Недостатком этого агрегата является высокая стоимость. Она зависит от разновидности станка и его технических характеристик. На стоимость оборудования также оказывает влияние марка производителя. Дороже всего стоят устройства от шведских и канадских производителей. Их средняя стоимость составляет 324 тыс. руб. Станки, производимые на территории России, стоят 135 – 220 тыс. руб.

Пилорама состоит из следующих элементов:

1. Станина. Она имеет П-образную форму и собирается из 2 параллельных швеллеров. По станине перемещается мобильная тележка с пильным элементом, установленным горизонтально. На ней также закрепляются рамы и щетки, предназначенные для очищения рабочей поверхности от опилок и иного производственного мусора.
2. Пильная рама. Эта деталь представляют собой устройство, состоящее из нескольких сварных швов. На ее торцах располагаются ведущий и ведомый шкивы. Перемещение пильной рамы осуществляется при помощи металлических роликов и электромеханического привода с ведомыми и ведущими колесами.
3. Направляющие. Они закреплены в средней части пильной рамы с помощью кронштейнов. На направляющих располагаются опорные ролики и стойки для бревен.
4. Винтовой механизм. Он необходим для регулировки толщины обрабатываемых заготовок. Этот элемент позволяет предотвратить перекос бревна в процессе обработки.
5. Зажимное устройство. Оно предназначено для фиксации бревна при распиловке. Зажимное устройство состоит из круглой трубы и зажимов в виде втулок.
6. Пила. Она выступает в качестве главного режущего элемента пилорамы. Ее средняя ширина составляет 6 см. Пила натягивается при помощи гидравлического или пружинного механизма. Он позволяет оператору настраивать положение ведомого шкива и предотвращает сход режущего элемента с колес.
7. Бак для смазочно-охлаждающей жидкости. Его используют, чтобы предотвратить налипание опилок на режущие элементы. На баке закреплены краны для подачи жидкости.
8. Электромотор. Он предназначен для передачи крутящего момента на шкивы и активации механизмов цепной передачи, осуществляющих передвижение пильной рамы. Средняя мощность электродвигателя составляет 5 кВт.
9. Пульт управления. Он размещен на верхней перемычке деревообрабатывающего станка. Рядом с пультом управления, со стороны оператора, располагаются измерительные приборы для точного расчета толщины получаемых пиломатериалов.

Устройство домашних пилорам организовано в виде нескольких блоков. Такая конструкция отличается простотой изготовления. Ее недостатком является невысокая производительность. Поэтому данные станки можно использовать только в бытовых условиях для получения небольшого количества пиломатериалов. Принцип работы этого агрегата заключается в резке закрепленного на специальной платформе бревна пильным инструментом, расположенным в горизонтальном положении. Размеры получаемых пиломатериалов предварительно задаются оператором.

Сборка шинной пилорамы своими руками

Сделать свою шинную пилораму нетрудно, хотя и хлопотно. Нужно заготовить соответствующие материалы и инструменты:

Шинная пилорама с бензиновым двигателем — схема

• схему устройства;
• швеллер или рельс;
• стальные трубы для патрубков и распорок;
• электродвигатель или бензиновый мотор;
• шину, ведущую звездочку (можно взять от бензопилы);
• сварочное оборудование с электродами;
• дрель и режущий инструмент для металла;
• вспомогательные материалы: мел, молоток, рулетку.

Вначале сооружается прямоугольный каркас:

• по центру каркаса у его основания крепится шина;
• крепление должно выдерживать повышенную нагрузку и быть надежным.

Соблюдают определенную последовательность изготовления шинного станка:

• Режущий элемент крепится на оси из высокопрочной стали. Для этого используется отверстие, которое имеется на ведомой звездочке.
• Благодаря оси пила не может перемещаться в горизонтальном направлении.
• Чтобы предотвратить вертикальное смещение, на оси монтируют подшипники с двух сторон непосредственно возле шины.
• Подшипники зажимают втулкой, ось приваривают к каркасу.
• С другой стороны размещают двигатель и блок контроля за натяжением цепи. Все запчасти можно брать готовые, от бензопилы.
• Ведущий барабан закрепляют на валу электромотора и фиксируют продольной шпонкой.
• Производят центровку конструкции и надежно фиксируют ее в корпусе.

На фото показаны основные элементы шинной пилорамы

Двигатель нуждается в особенном внимании. Для исключения сильной вибрации тележка под него должна иметь достаточную жесткость. Ее монтируют из стального листа толщиной 4–6 мм. Для устранения поперечного люфта к тележке крепится упорный уголок.

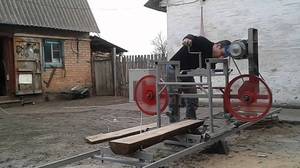

Ленточная пилорама дома

Дерево является наиболее популярным в строительстве материалом, который использовали ещё наши предки. И, надо заметить, что он по-прежнему остаётся востребованным. Находится много желающих построить дома именно из дерева, а не из бетона.

Даже неспециалисту понятно, что работа по строительству подобных объектов занимает много времени и является довольно затратной. Именно для того, чтобы добиться экономии на этих операциях, и были придуманы деревообрабатывающие станки.

Хотя сегодня компании предлагают различные виды пилорам, каждая из них предназначена для решения одной задачи — обработки лесозаготовок. Но делает это каждая по-своему.

Если в вашем распоряжении будет ленточная пилорама, которую вы можете сделать своими руками, то вы можете не только заниматься обработкой древесины для личных целей, но и извлечь из этого дополнительный доход.

Вы можете договориться с заинтересованными лицами о производстве необходимого объёма продукции и легко справитесь с этой задачей. Вам по силам будет выполнить любой заказ вне зависимости, что это будет — беседка или баня. Всё, что вам для этого нужно сделать — взять заготовку и обработать её, после чего вы можете использовать её по назначению.

Что можно изготовить на ленточной пилораме

Этим вопросом задаются многие мастера, которые хорошо наслышаны о популярности ленточных пилорам. Ещё раз напомним, что сегодня подобные устройства представлены в большом количестве, но неслучайно именно ленточная пилорама пользуется наибольшей популярностью.

Объяснить сложившуюся ситуацию можно наличием у этого оборудования множества актуальных для мастеров преимуществ. Прежде всего, пилорама подобной конструкции может обрабатывать заготовки из любых пород древесины, в том числе лиственные и высокосмолистые.

Ещё одна особенность ленточной пилорамы заключается в том, что она может производить довольно широкий ассортимент изделий:

1. Обрезные и не обрезные доски.
2. Брусья.
3. Шпон.
4. Лафет и др.

При желании вы можете создавать заготовки для последующего их использования в изготовлении мебели, клеёного бруса, щитов и другой продукции. Имея в своей мастерской ленточную пилораму, вы намного упростите процесс обработки древесины.

Конструкция подобного типа многими ценится в том числе тем, что позволяет свести к минимуму потери бревна на опилки. Поэтому, если вы сможете сделать ленточную пилораму своими руками с соблюдением всех правил, то можете быть уверены, что после обработки заготовок на них не появится неприятных волн или щетины.

Ленточная пилорама своими руками: чертежи и конструкция

Не стоит торопиться и сразу же переходить к практической части изготовления ленточной пилорамы своими руками. Прежде вам необходимо изучить конструкцию и составить простенький чертёж. Это нужно сделать и в том случае, если вы хотите изготовить дисковую или шинную пилораму.

Конструктивная схема этого оборудования является достаточно понятной и простой. Поэтому вы легко сможете добавить в неё необходимые вам компоненты для выполнения дополнительных операций, которые у вас будут возникать в процессе работы.

Иными словами, у вас есть возможность изготовить самый простой вариант пилорамы, предусматривающий возможность ручной подачи заготовки. Или же вы можете остановить выбор на более сложной версии, создав по индивидуальному чертежу высокопроизводительное устройство, оснащённое автоматикой и специальными датчиками, упрощающими работу по обработке заготовок.

Основным элементом пилорамы как дисковой, так и шинной, является рама с направляющими. Для её изготовления используются сварные подошвы, в которых размещаются передвижные ролики. При любом варианте ленточной пилорамы станина всегда получается П-образной, а изготавливается она путём сварки двух швеллеров между собой.

При этом ведущий шкив приваривают на одной стороне рамы в неподвижном состоянии, а второй крепится на другом конце в подвижном положении. Установка направляющих осуществляется строго по центру и сами они являются разборными.

Об этом обязательно нужно подумать в том случае, если вы собираетесь в будущем перевозить оборудование. В общем, изготовление этой ленточной конструкции своими руками — процесс довольно длительный по времени. Однако, если вам удастся всё сделать правильно, то вы получите очень полезного помощника в свою мастерскую.

Рекомендации по изготовлению

Чтобы самодельная пилорама работала более эффективно, следует обратить внимание на некоторые рекомендации:

1. Конструкция должна быть устойчивой и крепкой, поскольку приходится работать с бревнами различными по весу и размерам;
2. Выполнять работы по сборке оборудования необходимо непосредственно на том месте, на котором планируется его размещение. Это обусловлено массивностью и большим весом конструкции;
3. Необходимо постоянно смотреть за работой оборудования и поправлять настройки, поскольку конструкция делается своими руками, без применения точных программ и компьютеризации;
4. Самодельные пилорамы «разбрасываются» стружкой, поэтому нужно либо соорудить дополнительные конструкции, либо делать уборку после выполненных работ;
5. Широкий ленточный пропил влияет на образование большого количества отходов;
6. Для обеспечения эффективной работы мобильной тележки необходимо использовать прокладки и пластины, при этом прокладки нужно брать по толщине больше швеллера на 0,5 мм;
7. Электродвигатель можно легко заменить бензиновым двигателем. Этот вариант будет более простым, потому что можно использовать бензопилу, а точнее ее двигатель. Полотно от бензопилы будет идти в качестве ленты. Как сделать бензиновую ленточную пилораму, см. на видео;
8. Все закрепляющие элементы должны быть надежно зафиксированы для обеспечения безопасной работы всей конструкции;
9. Для обеспечения эффективной работы пила должна быть наточена, а зубья разведены.

ВАЖНО ЗНАТЬ: Как сделать решетку на окно своими руками?

Продолжаем сборочные работы

Зачастую приходится сталкиваться с проблемой недостаточной жесткости станицы. Для этого желательно поставить раскосы. Кстати, станина имеет весьма внушительный вес, поэтому сборку желательно осуществлять на месте эксплуатации оборудования

Чтобы обеспечить горизонтальность направляющих, что, кстати, очень важно, нужно под стойки подкладывать бруски соответствующей толщины. В крайнем случае можно подкопать грунт

В целом же сложного тут ничего нет, главное, иметь при себе строительный уровень.

Теперь нам предстоит сделать подвижную тележку. Она состоит из металлической плиты толщиной 40-50 мм. В зависимости от габаритов двигателя подбирается её длина, оптимально 550-600 см. Что касается ширины, то тележка должна быть такой, чтобы швеллеры с каждой стороны выходили примерно на 70-80 мм.

Пошаговый процесс изготовления

Итак, процесс будет у нас проходить следующим образом:

• Чертим чертежи исходя из материалов которые у вас имеются;
• Изготовление каркаса. Для этого свариваем уголок или трубу в каркас;
• Изготовление салазок. Можно из деревянной доски с покрытием участка движения салазок нержавеющим листом или оцинковкой. Второй вариант, из уголка, по которому будут ездить ролики. Третий вариант из рельсов. Варианты представлены по мере возрастания нагрузки на пилораму;

Салазки сделаны из доски 50 мм. Доска для меньшего истирания покрыта оцинковкой. По салазкам ездит профильная (квадратная) труба без четвертой стенки.

• Следующий шаг — механизм регулировки толщины доски. Тут существует два варианта. Первый как в пилораме «Logosol», поднимается бревно, а режущая часть неподвижна. Такой вариант больше подходит для распиловки небольших бревен, чтобы не наклоняться и не болела спина, быстрее производить распиловку. Для использования такого способа хорошо подойдут обычные механические домкраты, нужно смотреть чтобы высота подъема их была максимально возможной. Второй вариант это когда бревно неподвижно, а пила опускается и поднимается по линейке. Какой вариант вы будете реализовывать, нужно продумать еще на этапе создания чертежей;
• Крепление бензопилы. Проверка конструкции на прочность. Устранение люфтов;
• Изготовление механизма равномерного продвижения пилы из тросика, бельевой веревки или шнурка:
• Пуско наладка и доработка.
