Латунь: состав сплава, характеристики, марки

Применение

Общая мировая потребность в цинке для изготовления латуни составляет в настоящее время около 2,1 млн т. При этом в производстве используется 1 млн т. первичного цинка, 600 тыс. т. цинка, полученного из отходов собственного производства, и 0,5 млн т вторичного сырья[источник не указан 255 дней

]. Таким образом, более 50% цинка, используемого в производстве латуни, получают из отходов. Технические латуни содержат обычно до 48-50% цинка. В зависимости от содержания цинка различают альфа-латуни и альфа+бета-латуни. Однофазные альфа-латуни (до 35% цинка) хорошо деформируются в горячем и холодном состояниях. В свою очередь двухфазные альфа+бета-латуни (до 47- 50% цинка) малопластичны в холодном состоянии. Их обычно подвергают горячей обработке давлением при температурах, соответствующих области альфа- или альфа+бета-фаз. По сравнению с альфа-латунью двухфазные латуни обладают большей прочностью и износостойкостью при меньшей пластичности. Двойные латуни нередко легируют алюминием, железом, магнием, свинцом или другими элементами. Такие латуни называют специальными или многокомпонентными. Легирующие элементы (кроме свинца) увеличивают прочность (твёрдость), но уменьшают пластичность латуни. Содержание в латуни свинца (до 4%) облегчает обработку резанием и улучшает антифрикционные свойства. Алюминий, цинк, кремний и никель увеличивают коррозионную стойкость латуни. Добавление в латунь железа, никеля и магния повышает её прочность.

Деформируемые латуни

Томпак

(фр. tombac, от малайск.tambaga — медь) — Двойные латуни, содержащие до 20 % Zn, называются томпаком (латуни, содержащие 14—20 % Zn — полутомпаком) (https://metallicheckiy-portal.ru/marki_metallov/lat). Обладает высокой пластичностью, антикоррозионными и антифрикционными свойствами, хорошо сваривается со сталью. Его применяют для изготовления биметалла » сталь-латунь «. Благодаря золотистому цвету, томпак используют для изготовления художественных изделий, знаков отличия и фурнитуры.

Двойные деформируемые латуни
Марка	Область применения
Л96, Л90	Детали машин, приборов теплотехнической и химической аппаратуры, змеевики, сильфоны и др.
Л85	Детали машин, приборов теплотехнической и химической аппаратуры, змеевики, сильфоны и др.
Л80	Детали машин, приборов теплотехнической и химической аппаратуры, змеевики, сильфоны и др.
Л70	Гильзы химической аппаратуры, отдельные штампованные изделия
Л68	Большинство штампованных изделий
Л63	Гайки, болты, детали автомобилей, конденсаторные трубы
Л60	Толстостенные патрубки, гайки, детали машин.
Многокомпонентные деформируемые латуни
Марка	Область применения
ЛА77-2	Конденсаторные трубы морских судов
ЛАЖ60-1-1	Детали морских судов.
ЛАН59-3-2	Детали химической аппаратуры, электромашин, морских судов
ЛЖМа59-1-1	Вкладыши подшипников, детали самолетов, морских судов
ЛН65-5	Манометрические и конденсаторные трубки
ЛМц58- 2	Гайки, болты, арматура, детали машин, советская разменная монета образца 1958 г., номиналом 1-5 копеек.
ЛМцА57-3-1	Детали морских и речных судов

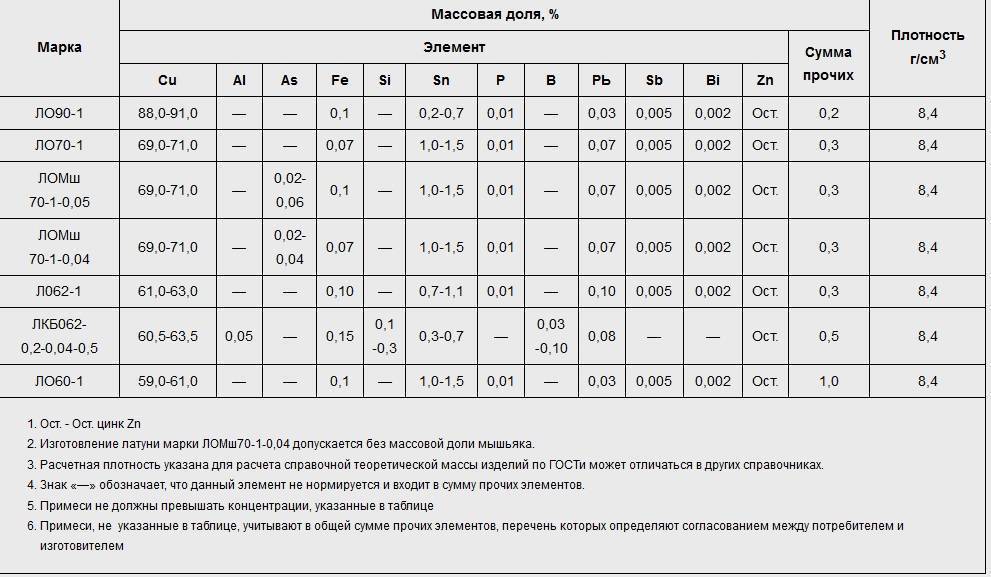

ЛO90-1	Конденсаторные трубы теплотехнической аппаратуры
ЛO70-1	Конденсаторные трубы теплотехнической аппаратуры
ЛO62-1	Конденсаторные трубы теплотехнической аппаратуры
ЛO60-1	Конденсаторные трубы теплотехнической аппаратуры
ЛС63-3	Детали часов, втулки
ЛС74-3	Детали часов, втулки
ЛС64-2	Полиграфические матрицы
ЛС60-1	Гайки, болты, зубчатые колеса, втулки
ЛС59-1	Гайки, болты, зубчатые колеса, втулки
ЛЖС58-1-1	Детали, изготовляемые резанием
ЛК80-3	Коррозионностойкие детали машин
ЛМш68-0,05	Конденсаторные трубы
ЛАНКМц75- 2- 2,5- 0,5- 0,5	Пружины, манометрические трубы

Литейные латуни

• Коррозионно стойкие,
• обычно с хорошими антифрикционными свойствами
• хорошие механические, технологические свойства
• хорошая жидкотекучесть
• малая склонность к ликвации

Литейные латуни
Марка	Область применения
ЛЦ16К4	Детали арматуры
ЛЦ23А6ЖЗМц2	Массивные червячные винты, гайки нажимных винтов
ЛЦЗОАЗ	Коррозионно-стойкие детали
ЛЦ40С	Литые детали арматуры, втулки, сепараторы, подшипники
ЛЦ40МцЗЖ	Детали ответственного назначения, работающие при температуре до 300
ЛЦ25С2	Штуцера гидросистемы автомобилей

Ювелирные сплавы

Ювелирные сплавы
Вид обработки	Цвет	Наименование сплава
литьё	жёлтый	Латунь в гранулах M67/33
литьё	зелёный	Латунь в гранулах M60/40
литьё	золотой	Латунь в гранулах M75/25
литьё	жёлтый	Латунь в гранулах M90

Свойства латуни

Температура плавления латуни составляет 880–950 °C, причём, чем выше содержание цинка, тем ниже будет температура плавления. Она отлично поддаётся обработке давлением, имеет высокие механические свойства, неплохую устойчивость к коррозии. Однако, например, бронза выигрывает у латуни в прочности и коррозийной устойчивости. А также она неустойчива в морской воде, углекислых растворах и в органических кислотах. Неприятным свойством сплава является его потемнение на открытом воздухе, для предотвращения этого латунные изделия покрывают лаком. Латунные детали не теряют пластичность при понижении температуры, что делает их хорошим конструкционным материалом.

Латунь и медь очень схожи внешне, и непрофессионалу будет сложно разграничить их. Первая имеет повышенную твёрдость и износоустойчивость, но является менее тугоплавкой. При этом латунный сплав значительно удобнее в обработке за счёт высокой ковкости и вязкости. Он превосходит медь и по коррозийной стойкости, причём более высокая температура повышает скорость образования коррозии, источником которой могут стать высокая влажность, повышенное содержание аммиака и сернистого газа в воздухе. Для её предупреждения латунные изделия подлежат обжигу при низких температурах после обработки.

Свойства отдельных видов латуней

Деформируемые латуни — такие сплавы, в которых содержание цинка менее 10%, их ещё называют томпак. Томпак пластичен, не ржавеет и обладает низкой силой трения. Томпак хорошо сваривается со сталью и имеет золотистый оттенок.

Литейная латунь предназначена для создания изделий путём литья. Содержание меди в ней варьируется от 50 до 80%. Такой сплав не подвержен ржавчине, не подвержен деформации посредством трения с другими материалами, хорошо сопротивляется силовому внешнему воздействию (высокие механические свойства), не имеет склонности к распаду. А также, благодаря жидкому состоянию, металл удобен в обработке, что позволяет залить его в любую форму.

Автоматная латунь — сплав, обязательным элементом которого является свинец, позволяющий получать короткую стружку при обработке изделия в автоматизированном режиме, что снижает износ разделяющего механизма, повышая скорость работы.

Влияние легирующих элементов на свойства сплава

Легирующий элемент — такой элемент, который добавляется в металл, для изменения его структуры и химического состава.

• За счёт алюминия достигается снижение летучести сплава, так как на поверхности расплавленной латуни появляется защитный слой из оксида алюминия.
• Магний используют, как правило, в сочетании с железом и алюминием для достижения повышенной прочности и коррозийной стойкости изделия.
• Никель защищает сплав от отрицательного влияния процессов окисления
• Свинец является самым распространённым легирующим элементом, который повышает пластичность и ковкость, а также качество резки металла.
• Кремний влияет на прочность и твёрдость сплава, а в сочетании со свинцом повышает антифрикционные свойства, что делает такой сплав конкурентноспособным даже с оловянной бронзой.
• Добавление олова обусловлено использованием латуни в морской воде, так как оно повышает прочность и антикорозийность металла.

Как можно отличить сплав латуни от бронзы

Иногда необходимо отличить бронзу от латуни. Именно бронзовые втулки используются в качестве подшипников.

Для этого существуют методы:

1. Бронза более темного цвета и значительно тяжелее. Это ощутимо при подбрасывании.
2. Бронзовые изделия тверже. Место скола будет крупнозернистым. Разлом латунной детали окажется гладким.
3. Берутся 2 пробирки с реактивом. В одну кладется стружка бронзы, в другую латуни. После подогрева, в первой появится белый осадок. Во второй ничего не произойдет.
4. В контакте латунной стружки с морской солью, она меняет свой цвет. Бронзовая стружка нет.

Латунь — это сплав, без которого уже невозможно обойтись в повседневной жизни. Металл входит в технологический процесс множества деталей промышленного производства, и заменить его не так просто.

Порядок маркировки литейных и деформируемых латуней разный.

3

Латунь — сплав меди с цинком (Zn от 5 до 45%). Латунь с содержанием от 5 до 20% цинка называется красной (томпаком), с содержанием 20–36% Zn – желтой. На практике редко используют латуни, в которых концентрация цинка превышает 45%. Обычно латуни делят на

двухкомпонентные латуни или простые, состоящие только из меди, цинка и, в незначительных количествах, примесей;

многокомпонентные латуни или специальные – кроме меди и цинка присутствуют дополнительные легирующие элементы.

Деформируемые латуни маркируются по ГОСТ 15527-70.

Марка простой латуни состоит из буквы «Л», указывающей тип сплава — латунь, и двузначной цифры, характеризующей среднее содержание меди. Например, марка Л80 — латунь, содержащая 80 % Cu и 20 % Zn. Все двухкомпонентные латуни хорошо обрабатываются давлением. Их поставляют в виде труб и трубок разной формы сечения, листов, полос, ленты, проволоки и прутков различного профиля. Латунные изделия с большим внутренним напряжением (например, нагартованные) подвержены растрескиванию. При длительном хранении на воздухе на них образуются продольные и поперечные трещины. Чтобы избежать этого, перед длительным хранением необходимо снять внутреннее напряжение, проведя низкотемпературный отжиг при 200-300 C.

В многокомпонентных латунях после буквы Л пишут ряд букв, указывающих, какие легирующие элементы, кроме цинка, входят в эту латунь. Затем через дефисы следуют цифры, первая из которых характеризует среднее содержание меди в процентах, а последующие — каждого из легирующих элементов в той же последовательности, как и в буквенной части марки. Порядок букв и цифр устанавливается по содержанию соответствующего элемента: сначала идет тот элемент, которого больше, а далее по нисходящей. Содержание цинка определяется по разности от 100%.

Латуни в основном применяются как деформируемый коррозионно-стойкий материал. Из них изготавливают листы, трубы, прутки, полосы и некоторые детали: гайки, винты, втулки и др.

Пример:

ЛМц58-2 – латунь: Cu – 58 %, Mn – 2 %, Zn – 40 %.

ЛС59-1 – латунь: Cu – 59 %, Pb – 1 %, Zn – 40 %.

Л90 – латунь: Cu – 90 %, Zn – 10 %.

Литейные латуни маркируются в соответствии с ГОСТ 1711-30. В начале марки тоже пишут букву Л (латунь), после которой пишут букву Ц, что означает цинк, и число, указывающее на его содержание в процентах.В легированных латунях дополнительно пишут буквы, соответствующие введенным легирующим элементам, и следующие за ними числа указывают на содержание этих элементов в процентах. Остаток, недостающий до 100 %, соответствует содержанию меди. Литейные латуни используют для изготовления арматуры и деталей для судостроения, втулок, вкладышей и подшипников.

Примеры:

ЛЦ40С – латунь содержит 40 % цинка и 1 % свинца (остальное – медь).

ЛЦ40МцЗЖ – латунь содержит 40 % цинка, 3 % марганца и 1 % железа (остальное – медь).

Бронзы(сплавы меди с различными элементами, где цинк не является основным). Они подобно латуням подразделяются на литейные и деформируемые. Маркировка всех бронз начинается с букв Бр, что сокращенно означает бронза.

В литейных бронзах после Бр пишут буквы с последующими цифрами, которые символически обозначают элементы, введенные в сплав (в соответствии с таблицей 1), а последующие цифры обозначают содержание этих элементов в процентах. Остальное (до 100 %) – подразумевается медь. Иногда в некоторых марках литейных бронз в конце пишут букву «Л», что означает литейная.

Большинство бронз обладает хорошими литейными свойствами. Их применяют для различного фасонного литья. Чаще всего их используют как коррозионно-стойкий и антифрикционный материал: арматура, ободы, втулки, зубчатые колеса, седла клапанов, червячные колеса и т.д. Все сплавы на основе меди имеют высокую хладостойкость.

Пример:

БрО3Ц7С5Н1 (Sn = 3 %, Zn = 7 %, Pb = 5 %, Ni = 1 %, Cu = 84 %).

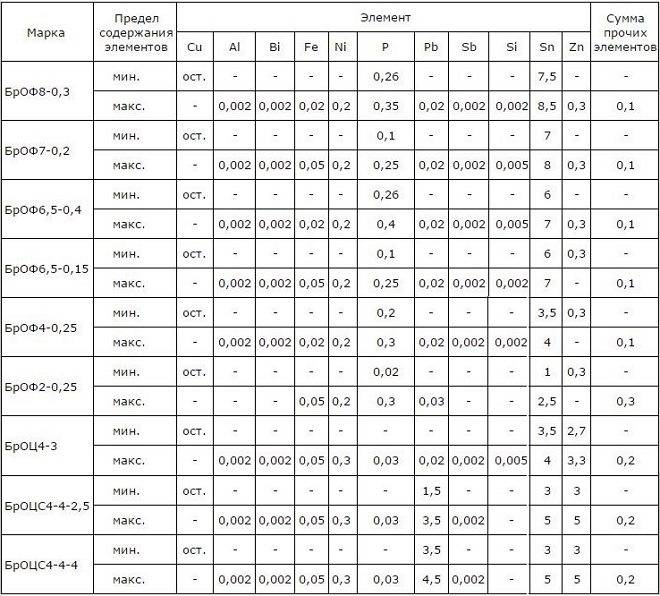

В марках деформируемых бронз после Бр пишут буквы, обозначающие введенные элементы (в соответствии с таблицей 1), затем через тире – числа, которые в аналогичной последовательности означают содержание легирующих элементов в процентах.Деформируемые бронзы поставляются в виде прутков, труб и лент, используются для изготовления различных деталей с высокими упругими свойствами.

Пример:

БрОЦС4-4-2,5 (Sn = 4 %, Zn = 4 %, Pb = 2,5 %, остальное – медь).

3

Физико-химические свойства

Латунь имеют желто-золотистый оттенок, за счет чего материал часто используется при изготовлении художественных украшений. Материал отличается высокой пластичностью, коррозионной устойчивостью и антифрикционными характеристиками. Физические свойства позволяют проводить полировку, ковку, газовую и дуговую сварку, пластическую деформацию металла.

Температура плавления зависит от процента содержания цинка: при его повышении, точка плавления снижается. В среднем она составляет 880-940 градусов Цельсия. На открытом воздухе поверхность латуни окисляется и темнеет, поэтому нередко ее обрабатывают специальным защитным лаком.

Изделия из латуни по своим химическим свойствам отличаются от предметов из других металлов. Устойчивость к окислению и коррозии значительно выше, чем у меди, зато последняя имеет лучшую электро- и теплопроводность. Латунные сплавы проще обрабатывать, но они проигрывают в прочности, например, изделиям из бронзы.

Сферы применения латуни

Во всём мире потребление цинка для производства этого сплава оценивается в два миллиона тонн, причём половина этого количества представлена ломом цинковых изделий. Латунь для технических целей получают, сплавливая примерно равные количества меди и цинка. Все латунные изделия можно подразделить на три основных вида, определяющих направления их применения:

деформируемые – содержат цинка менее десяти процентов, их второе название томпак, он обладает хорошей пластичностью, не подвержен коррозии и хорошо скользит по металлу. У него прекрасная свариваемость со сталью и отличный цветовой оттенок – под золото;

литейные – их название говорит об основном направлении применения, производство предметов способом литья, состоят они на 50–80% из меди. Сплав устойчив к коррозии, не деформируется при трении о другие металлы, очень прочный и нехрупкий

В расплаве его несложно заливать в формы любой конфигурации;

автоматные – это сплавы с присадкой свинца, такое сочетание даёт возможность выходу из-под резца дискретной стружки, что очень важно при обработке изделий в автоматизированном положении – снижается износ деталей станка и возрастает скорость обработки. Один из самых востребованных металлов во всём мире – это латунь

Применение этого сплава затрагивает практически все отрасли народного хозяйства. Простые сплавы с добавкой цинка в пределах 20% используют для изготовления деталей машин и механизмов, теплообменных аппаратов

Один из самых востребованных металлов во всём мире – это латунь. Применение этого сплава затрагивает практически все отрасли народного хозяйства. Простые сплавы с добавкой цинка в пределах 20% используют для изготовления деталей машин и механизмов, теплообменных аппаратов.

На изготовление штампованных предметов идут сплавы с включением цинка до 40%, а если такие сплавы легированы присадками, их применяют в судостроении и машиностроении, самолётостроении и строительстве, в часовой промышленности и т. д. Из томпака делают предметы художественного назначения, различную бижутерию и другие атрибуты, в том числе знаки воинского различия.

Литейная латунь является материалом для изготовления деталей, работающих в условиях агрессивной среды. Из автоматной изготавливают метизы – шурупы, в том числе и саморезные, гайки с болтами и шпильки. Сплав немагнитный, его используют там, где это свойство востребовано, например, для изготовления деталей компасов. Повышенная теплоёмкость обусловливает его применение в тепловых приборах, так самовары издавна изготавливали из латуни. Церковная утварь – это ещё одна сфера применения этого золотистого сплава.

В ювелирном деле латунь ценится не меньше, чем благородные металлы, которые ею имитируются при изготовлении украшений и бижутерии. Специалисты разделяют латунные изделия на три группы:

• со средним содержанием цинка, жёлтого цвета;
• золотистого цвета, с незначительным количеством цинка;
• зелёного цвета, с большим количеством цинка в составе сплава.

Наиболее приближенный к окраске золота цвет латунь имеет при пятнадцати процентах цинка и присадке алюминия в количестве 5%. Зачастую этим свойством пользуются нечестные люди, подделывая золотые украшения, хотя плотности золота и подделки несопоставимы. Чистят латунные изделия щавелевой кислотой.

Состав и классификация латуней

Классический состав предполагает наличие в сплаве меди и цинка в пропорции 2:1 соответственно. Такой латунь знали Древние римляне. Скептики вспомнят, что цинк в чистом виде открыли в XVI веке. Но в случае с Древним Римом речь идет о цинксодержащей породе, которую на тот момент уже перерабатывали.

В те времена было поверье, что именно наличие цинка определяет цвет, и только позже стало известно, что солнечный оттенок сплава латуни получается благодаря тому, что наличие цинка разбавляет медную красноту.

Латунь делят на двухкомпонентые (простые) и многокомпонентные (специальные).

Одна из маркировок изделий, материалом для которых служит латунь, означает процентное содержание компонентов. Так буква Л указывает на тип сплава – латунь. а рядом стоящий  числовой индекс указывает на содержание меди в составе. Например, Л80» расшифровывается, как «латунь, состоящая из 80% меди и 20% цинка».

Две составляющие – не обязательное требование. Если их больше, то каждый вводимый в состав латуни компонент отображается в маркировке при помощи соответствующего буквенного символа, следующего за буквой Л. В качестве добавок может выступать олово, никель или свинец. При этом латунь меняет свои свойства.

Добавки вводятся в сплав для достижения определенных целей. Например, латунь в классической пропорции не может быть применена в судостроении. Все благодаря неустойчивости латуни к воздействию солевых растворов (морской воды). Добавки, введенные в состав сплава решает эту проблему, сохраняя основные характеристики.

По степени обработки сплавы бывают: деформируемые (латунная лента, проволока, труба, латунный лист) и литейные (арматура, подшипник, детали приборов).

Деформируемые двухкомпонентные латуни

Деформируемые многокомпонентные латуни

Литейные латуни

Температура плавления латуни л– Справочник металлиста

Латунь Л63 – это двухкомпонентный простой сплав, состоящий из меди на 62-65%, цинка на 34,22-37,5% и примесей до 0,5%. В качестве примесей в сплаве могут присутствовать: железо, фосфор, олово, свинец. Это один из наиболее распространённых сплавов латуни. Вы можете купить латунь на нашем сайте.

Описание свойств обрабатываемого сплава (Л63)

В данном разделе рассмотрены механические, физические и технологические свойства и химический состав латуни Л63, которая применяется для деформации в холодном состоянии глубокой вытяжкой, волочением, прокаткой, чеканкой, изгибом; для изготовления изделий криогенной техники; пригодна для пайки и сварки; хорошо полируется .

Механические свойства при Т=20 °С материала Л63 приведены в табл. 6

Таблица 6.

Состояние	ув	уT	E	d5	KCU
МПа	МПа	ГПа	%	МДж / м2
сплав мягкий	380	135	—	45
сплав твердый	700	550	116	4	1,4

Физические свойства материала Л63 приведены в табл. 7.

Таблица 7.

бх106	л	г	C	с
1/Град	Вт/(м·град)	кг/м3	Дж/(кг·К)	мкОм·м
20,5	110	8440	385	0,07

Коэффициент трения материала Л63 приведён в табл.8.

Таблица 8.

Коэффициент трения со смазкой :	0,012
Коэффициент трения без смазки :	0,39

Литейно-технологические свойства материала Л63 приведены в табл.9.

fТаблица 9.

Температура плавления, °C :	906
Температура горячей обработки, °C :	750 — 880
Температура отжига, °C :	550 — 650

Химический состав в % материала Л63 приведён в табл. 10.

Таблица 10.

Fe	P	Cu	Pb	Zn	Sb	Bi	Примесей
до 0,2	до 0,001	62 — 65	до 0,07	34,5 — 38	до 0,005	до 0,002	всего 0,5

Примечание: Zn — основа; процентное содержание Zn дано приблизительно

Механические свойства:

ув	— Предел кратковременной прочности ,
уT	— Предел пропорциональности (предел текучести для остаточной деформации),
d5	— Относительное удлинение при разрыве ,
E	— Модуль упругости первого рода ,
KCU	— Ударная вязкость ,
HB	— Твердость по Бринеллю ,

Физические свойства :

T	— Температура, при которой получены данные свойства ,
б	— Коэффициент температурного (линейного) расширения (диапазон 20° — T ) ,
л	— Коэффициент теплопроводности (теплоемкость материала) ,
г	— Плотность материала ,
C	— Удельная теплоемкость материала (диапазон 20° — T ),
с	— Удельное электросопротивление,

fСвариваемость :

без ограничений	— сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая	— сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая	— для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки

Медь с цинком образуют кроме основного б — раствора ряд фаз электронного типа в, г, е. Наиболее часто структура латуней состоит из б — или б+в — фаз: б –фаза — твёрдый раствор цинка в меди с кристаллическим решёткой меди ГЦК, а в — фаза — упорядоченный твёрдый раствор на базе химического соединения CuZn с электронной связью 3/2 с решёткой ОЦК (рис.1)

При высоких температурах в-фаза имеет неупорядоченное расположение атомов и широкую область гомогенности. В этом состоянии в-фаза пластична. При температуре ниже 454—468 °C расположение атомов меди и цинка в этой фазе становится упорядоченным, и она обозначается в. Фаза в в отличие от в-фазы является более твёрдой и хрупкой; г — фаза представляет собой электронное соединение Cu5Zn8.

Что такое латунь

Основными компонентами сплава латуни является медь и цинк. Пропорциональные составляющие этих металлов могут быть разные. Количество цинка колеблется. Минимальное его значение составляет 20 %. Максимальное достигает 50%. При этом сплав меняет свой цвет: бывает золотистым, желтым или зеленым.

Процентный показатель цинка настолько важен, что способен изменять характеристику материала. Это относится к его пластичности и твердости.

Структура и состав

Состав сплава формируется из фаз:

1. Альфа-фаза. Содержание цинка до 35 %
2. Бета-фаза. Присутствие цинка до 50 %. Также в состав входит олово — 6 %.

В некоторых случаях присутствует одна альфа-фаза. В зависимости от изменения процентного состава основных компонентов, структура латуни может состоять одновременно из 2 фаз — альфа и бета.

В химический состав латуни, кроме меди и основного легирующего элемента цинка, входят добавки. Сюда относятся легирующие элементы: алюминий, железо, марганец, свинец, кремний, никель. Они составляют небольшой процент соединения. Каждый из них влияет на показатели характеристик материала.

Свойства и характеристики

Основным качеством в характеристиках латуни является ее коррозионная стойкость. Но она обладает и другими свойствами:

1. Способность сплава противостоять агрессивным средам, особенно после покрытия поверхности лаком.
2. Прочность латуни.
3. Пластичность сплава.
4. Возможность материала поддаваться обработке давлением. Процесс ведется как в горячем виде при высоких температурах, так и в холодном.
5. Сплав можно подвергать контактной сварке и пайке.
6. Теплопроводность, которая повышается с увеличением процентного содержания меди.
7. Температура плавления, которая составляет 880–950 градусов. При меньшем добавлении цинка, температура плавления снижается.
8. Материал обладает немагнитными свойствами.

Основным фактором твердости и пластичности соединения является цинк. Увеличение его количественного содержания напрямую связано с повышением прочностных характеристик. Пластичность же возрастает только до количественного содержания цинка 36%. При последующем его увеличении до 45 % идет снижение этого показателя.

На эксплуатационные характеристики оказывают действия легирующие добавки. Их влияние указано в таблице:

Название легирующего элемента	Влияние на характеристики латуни
Кремний	Большое его присутствие ведет к снижению твердости латуни.
Свинец	Улучшает антифрикционные свойства.
Марганец, алюминий и олово	Усиливает сопротивление к разрыву. Идет повышение коррозионной стойкости.
Никель	Уменьшает риск растрескивания материала. Сплав приобретает своеобразный цвет. Такое соединение называется «белая латунь».
Мышьяк	У материала появляется возможность работать в жидких, пресных средах.

Маркировка

Существует 2 разновидности сплавов:

1. Двухкомпонентные. Основные составляющие — медь и цинк. Маркируются буквой Л. Дальше стоят цифры, указывающие количество меди процентах. Л60: содержит меди 60 %, а оставшиеся 40% — цинк.
2. Многокомпонентные. Кроме основных составляющих добавляются еще легирующие элементы. Так же впереди стоит буква Л. Потом следует перечисление добавок. В конце пишутся через черточку цифры, указывающие на процентное содержание каждой из составляющих. Количество цинка не указывается, а рассчитывается. Например: Марка ЛАЖМц66-6-3-2 имеет 66 % Cu, 6 %Al, 3 % Fe и 2 % Mn. Путем расчетов определяется количество цинка равное 23%.

Плюсы и минусы

Латунный сплав обладает характеристиками, которые в одном случае служат положительным моментом, а в другом отрицательным. Состоят они в следующем:

1. Небольшой вес. Это качество вместе с высокой прочностью используется в определенных отраслях промышленности.
2. Сплав обладает хорошей пластичностью.
3. Невысокая стоимость.
4. Коррозионная стойкость уменьшается с увеличением количества меди.

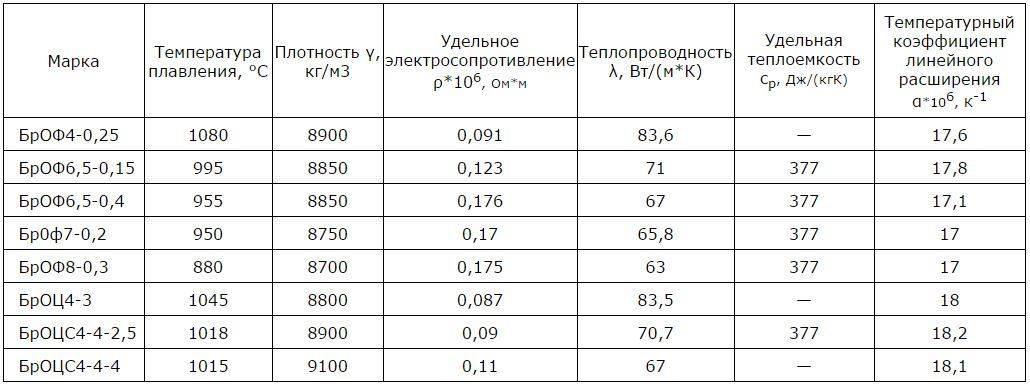

5. Показатели теплопроводности ниже, чем у чистой меди и бронзы.
