Кузнечный горн своими руками

Плюсы и минусы мини-кухни

Основные достоинства:

• функциональность;
• компактность;
• удобство;
• современный футуристический дизайн.

Современные мини-кухни обладают таким же функционалом, как и гарнитуры более крупных размеров.

Холодильник, варочная панель, мойка, плита в зависимости от потребностей клиентов входят в кухонный комплект. К недостаткам относятся небольшая вместительность, дороговизна при изготовлении на заказ.

Для того чтобы сделать миниатюрное помещение удобным и функциональным, необходимо рационально использовать каждый сантиметр площади.

Планировка:

• линейная;
• г-образная;
• п-образная;
• параллельная;
• индивидуальный заказ.

Изготовители кухонной мебели активно разрабатывают гарнитуры, предназначенные для маленьких кухонь. Такая мебель довольно вместительная и очень компактная.

Выбирают их, учитывая расположение дверей, окон, коммуникаций, форму помещения. При квадратной кухне лучше остановиться на П-образной планировке.

Стоит отметить, что приобретать такую кухню лучше всего со встроенной техникой и необходимыми модулями.

Линейное или параллельное расположение в прямоугольной кухне используют одну стену, или две параллельные. Угловая планировка в отличие от линейной, позволяет увеличить рабочую зону и место для хранения продуктов.

В маленькой кухне все под рукой. Здесь всего-то нужно правильно организовать хранение предметов и расположение бытовой техники.

Холодильник можно вынести за зону кухни, что впрочем, часто делают, устанавливая его в коридоре или на утепленном балконе.

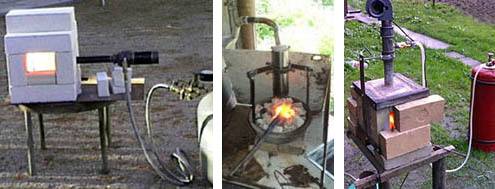

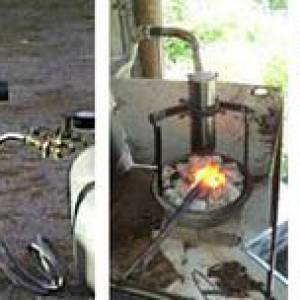

Горн кузнечный газовый

Народные умельцы считают такой вариант очага наиболее экономичным и эффективным. Газ – топливо недорогое и доступное. Конструкция очага для него более проста, так как отсутствует необходимость колосниковой решетки. Регулировка подачи газа краном удобна, значит, добиться требуемой температуры в рабочей зоне будет легче. Конструкция горна может состоять из минимального набора элементов. Достаточно приспособить под него подходящее основание.

Однако тут также есть свои особенности

Газ – вещество взрывоопасное, поэтому работать нужно еще более осторожно. Регулировка подачи горючей смеси также требует опыта и практики. В остальном все не так сложно

Куб из кирпича складывают по размерам планируемых заготовок. Задняя стенка – глухая. Спереди отверстие прикрывают кирпичами или обустраивают дверцу. Сверху оборудуют место для входа трубы, по которой подводится горючая смесь. Длина ее в разных схемах отличается. Есть мастера, которые делают ее до 1,5 м длиной, и говорят, что так лучше идет смешивание горючей смеси

В остальном все не так сложно. Куб из кирпича складывают по размерам планируемых заготовок. Задняя стенка – глухая. Спереди отверстие прикрывают кирпичами или обустраивают дверцу. Сверху оборудуют место для входа трубы, по которой подводится горючая смесь. Длина ее в разных схемах отличается. Есть мастера, которые делают ее до 1,5 м длиной, и говорят, что так лучше идет смешивание горючей смеси.

Природный или сжиженный газ после редуктора подается в эту трубу через сопло. Туда же нагнетается воздух. Интенсивность горения регулируется подачей газа и скоростью наддува. Сверху над горном при работе в помещении необходимо обустраивать вытяжку. В остальном конструкции могут либо усложняться (футеровка, термопары, принудительный отвод продуктов горения, дополнительные заслонки) или, наоборот, упрощаться.

Для домашнего умельца нет стандартов. Главное – знать принцип работы, подобрать материалы, выдержать технологию, получить необходимую температуру и при этом соблюдать технику безопасности.

Устройство кузнечного горна

Начать следует с выбора типа основания. Для стационарного горна подойдет кирпич, для передвижного очага – металлические конструкции. Основание должно располагаться на оптимальной высоте для удобства работы. Очаг для твердого топлива предполагает наличие рабочей зоны горения. Она может быть выложена огнеупорным кирпичом, быть футерованной или выполненной из стальной пластины.

Другой важный элемент – колосниковая решетка, удерживающая угли в зоне горения и дающая доступ воздушному потоку, который снизу раздувает жар. Нагнетание обычно производится по трубопроводу с регулятором потока. Источник наддува – пылесос с обратной подачей воздуха, фен, «улитка» с двигателем от автомобильной печки. Встречаются чертежи кузнечного горна, где применяется турбина от ручной сирены или меха, как это делалось в старину. Очаг может иметь боковые стенки и свод с каналом для отвода продуктов горения.

Конструкции горнов, работающих на жидком или газообразном топливе, отличаются отсутствием колосниковой решетки. Подача горючей смеси и воздуха осуществляется через отверстие в корпусе. Для этих целей нередко приспосабливают отрезок толстостенной трубы или отслуживший свое резервуар от бытового компрессора, облицованных огнеупорным материалом. Очаги также выкладываются в форме куба из термостойкого кирпича.

Как использовать «самоделку»

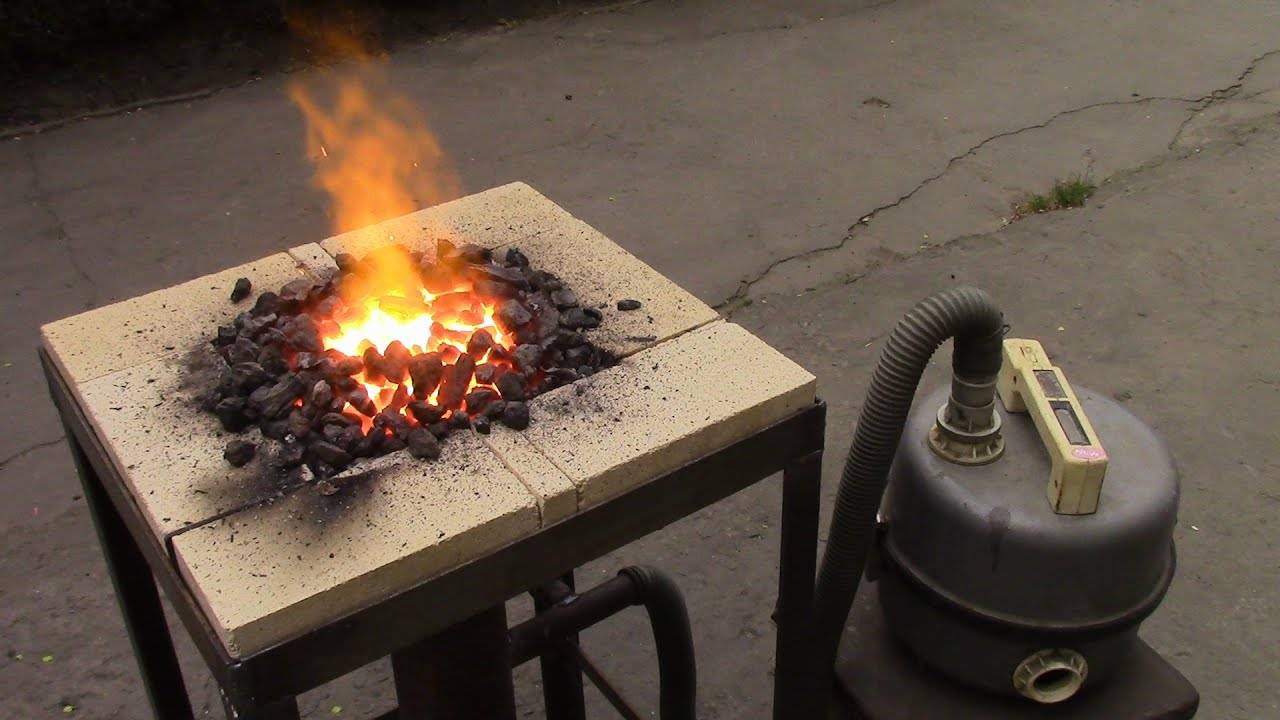

самодельный горн из кирпич

Дополнительное поступление поддува воздуха можно обеспечить при помощи ножного привода (чаще механического). Его можно заменить и вентилятором, и пылесосом

Насчет последнего можно сказать, что здесь важно, чтобы присутствовал регулятор оборотов и он мало шумел.Горн из кирпича практически готов. Теперь важно научиться им правильно пользоваться:

1. Сама ковка будет начинаться с засыпания топлива на область колосника. Хотя многие кузнецы действуют по такому признаку: заготовки размещаются на самих углях, а сверху досыпают еще один слой (это позволяет внутри угля образовываться своду и создать необходимую огромную температуру).
2. Древесным топливом все-таки разрешается пользоваться, но для того придется установить одно кольцо на горн (высота 15см и диаметр 20 см). Внутри кольца делается вертикальный вырез и такой же — на другой стороне.
3. Так по мере сгорания древесные отходы будут падать вниз, а в самой нижней части будет установлена оптимальная температура для работы с металлическим изделием.Если планируется работать с заготовками большого размера, то лучше увеличить рабочую поверхность — для этого достаточно изготовить из уголков специальный съемный столик необходимого размера.
4. Над кузнечной мини-мастерской нужно будет установить также вытяжку — такой короб можно как приобрести, так и изготовить самостоятельно.
5. Выбранную для ковки заготовку нужно зарыть в уже раскаленный уголь, где она выдерживается примерно до светло-оранжевого цвета (это показатель того, что и температура подошло к отметке примерно тысячи градусов). Слишком долго держать заготовки нельзя — это только ухудшит их механические свойства, и сделает металл слишком хрупким.
6. Для ковки используют молоток массой до одного килограмма. Работать нужно в специальных защитных очках — это предотвратит попадание горячей окалины в глаза.
7. В качестве наковальни можно использовать любую массивную металлическую вещь — кувалду или даже обломок рельса.

Самодельный горн поможет даже сделать сварку — только в этом случае детали нужно нагреть до белого каления (а это уже температура не менее 1300 градусов) и соединить их внахлест. Но для такого лучше использовать низкоуглеродные стальные материалы.
На подобном оборудовании можно даже паять. Для такого детали предварительно связываются проволокой и покрываются бурой (или флюсом) и затем отправляются в горн нагреваться до температуры 900° — это будет видно по оранжевому цвету металла. Осталось только внести в места пайки куски латуни и дождаться, пока они растекутся по шву.
При помощи такого самодельного оборудования можно изготовить решетки, щипцы для камина, декоративные дверные и воротные петли и даже подсвечник. Ассортимент будет зависеть только от желания стоящего за горном мастера.
Для более подробного раскрытия темы рекомендуем к просмотру видео по изготовлению простого кузнечного горна:

Как топят горн?

Чтобы взяться наконец-то за свой собственный горн, осталось выяснить, а как же его топить? Тогда и в конструкциях разобраться будет проще.

Лучшее топливо для горна – мелкий кокс. Кузнецы его называют коксиком, название переняли и торговцы. Если в продаже кокс, а есть и коксик в мелкой упаковке. Стоит коксик, смотря до региону, раза в 3 дороже каменного угля, но уходит его на 1 ковку при умелом обращении раз в 4-5 меньше.

Кокс – практически чистый аморфный углерод, карбон. Действительно чистый: коксовый газ – ценное химическое сырье, так что металлурги не халтурят. Воспламеняется при 450-600 градусах, поэтому растопка нужна двойная: дровами разжигают уголь, а уж на него накладывают слой в 150-170 м кокса и включают дутье на максимум. Когда уголь прогорит (это видно по пламени), массу кокса разгребают, оставив на колоснике слой в 1/3-1/4 от высоты всей кучи, вводят в очаг заготовку и загребают горящим топливом. Дутье сбавляют до нормы для данной операции и ждут, пока деталь дозреет.

Для работы с дамаском нужен древесный уголь, он загорается при меньшей температуре и сгорает быстрее, т.к. сохраняет микропористую структуру древесины. А также, как активированный уголь в противогазе, дополнительно поглощает легирующие яды. Дело в том, что булат проковывают из пучка проволок или прутков разной твердости. Собственно изделие получается их взаимной диффузией при ковке. Процесс очень тонкий, и регулировка дутья нужна ювелирная, а легкий пористый древесный уголь на манипуляции воздушным дренажом отзывается мгновенно.

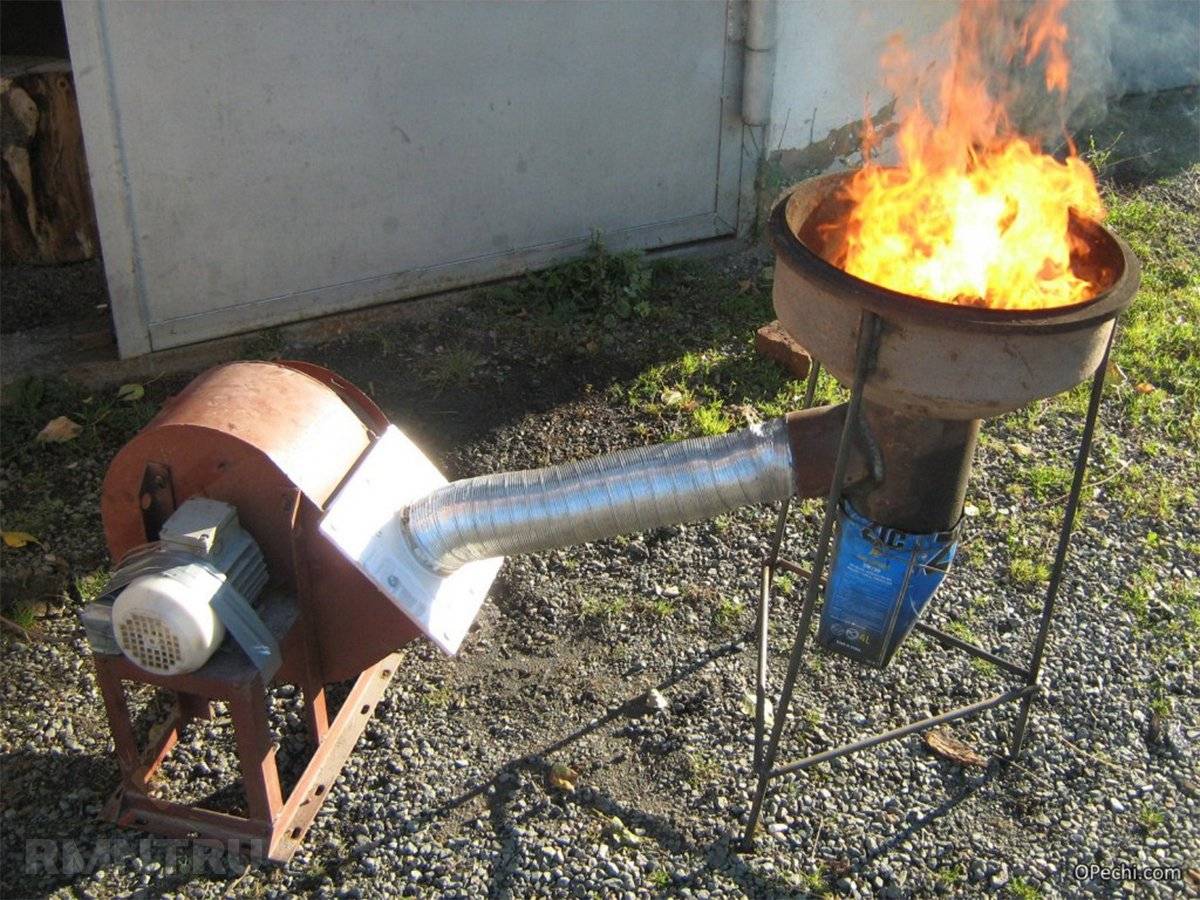

Обечайка для топки горна дровами

Если топить каменным углем, ему нужно дать прогореть до карбона, т.е. летучие составляющие, тот самый коксовый газ, должны выгореть. Это опять-таки видно по цвету пламени. Но столь полного извлечения летучих, как в коксовой батарее, прямо в горне не добиться, так что на угле можно ковать декоративные или среднего качества обиходные изделия. Как правило, одной загрузки угля не хватает и его приходится дожигать. Догрузку на дожигание подкладывают к очагу сбоку на стол и по мере прогорания подгребают образующийся карбон на заготовку.

Дровами топят в общем так же, как углем, но только лиственными. Просто кучей дрова скорее прогорят до золы, чем полностью выпустят летучие и образуют уголь. Кроме того, допускать попадания непрогоревших щепок на деталь никак нельзя, уж больно много в древесине вредных для стали примесей. Поэтому дрова на карбон в горне выжигают в обечайке, см. рис. Догрузку выжигают подложив вплотную к ней и по мере прогорания угли переносят в обечайку шипцами.

На другом топливе

Так работает стародавний угольный горн. Первоначально его топили древесным углем, потом – коксом. То и другое – почти чистый углерод. В принципе горн можно топить и дровами, дав им предварительно прогореть до углей, т.е. до древесного угля; как – посмотрим далее.

Устройство горна много упрощается, если на топливо взять очищенный моногаз, пропан или бутан. Они состоят из углерода и водорода, который тоже отличный восстановитель и, соединяясь с кислородом, дает еще больше тепла. Причем газ можно смешивать с кислородом воздуха заранее, еще в горелке. Как устроены газовые горелки для горна, мы тоже далее разберемся, а пока констатируем факт: газовый горн из кирпича можно собрать на скорую руку, лишь бы горелка была, см. рис. (Как сделать самому газовый горн, также можно посмотреть на видео в конце раздела).

Однако это касается только чистых моногазов промышленного назначения. Бытовой природный газ, во-первых, состоит из смеси насыщенных и ненасыщенных углеводородов, имеющих для полного сгорания разную потребность в кислороде и разное тепловыделение. Т.е., настроить тут оптимальную подачу воздуха для нагрева металла под качественную закалку или цементирование принципиально невозможно.

Во-вторых, в составе природного газа в ничтожных количествах есть сера, кремний, фосфор. Хотя бы в виде искусственно вводимой в бытовой газ для немедленного обнаружения утечки «отдушки» – меркаптана. Если фосфор и кремний при точной дозировке еще могут быть полезны (первый – для поверхностного фосфатирования; второй – для улучшения магнитных свойств), то сера – злейший враг стали, начисто убивающий ее эксплуатационную ценность, причем необратимо, для восстановления нужна полная переплавка.

Поэтому бытовой газ как топливо для горна можно использовать, во-первых, только после очистки от серосодержащих соединений. Простейший, но отнюдь не бесплатный ее способ – пропустить газ из баллона, прежде чем подавать в горелку, через емкость с нафталином. Он до серы охоч не менее, чем углерод до кислорода. Во-вторых, нагревать в газовом горне только не ответственные и не нагружаемые в дальнейшем детали; скажем, декоративные элементы художественных металлоизделий.

Жидкостные устройства

Можно обустроить кузнечный горн и на жидком топливе, используя в качестве последнего отработку, солярку или мазут.

Сложность заключается в подаче нужного количества топлива в камеру сгорания.

Собирая такую печь, монтируют бак для горючего и систему его подачи в очаг — форсунку. Главная проблема заключается в том, чтобы топливо распрыскивалось в мелкую пыль, тогда система будет эффективной.

Некоторые специалисты рекомендуют для этого использовать топливный тракторный насос.

Для более высокой температуры потребуется обустроить и подачу воздуха. Лучше всего использовать электрический вентилятор.

Однако кузнечная печь на жидком топливе довольно сложная в обслуживании и сборке. Намного проще собрать газовый аналог, да и топливо обойдется намного дешевле, а потребуется его меньше. Но некоторые мастера собирают такие печи и используют для своей кузни.

Решая, какой из типов горна собрать своими руками, нужно руководствоваться потребностями и планируемыми видами работ. Кованые ножи не требуют больших размеров очага и, если будут создаваться такие небольшие поковки, не стоит собирать большую стационарную конструкцию. Намного проще сделать небольшой переносной тип печи, желательно на газу.

Конечно, при запланированном производстве более массивных изделий лучше всего делать стационарный кирпичный горн с мощным поддувалом и вытяжкой.

Также немаловажным моментом будет выбор топлива. Газ более дешевый и простой вариант, уголь (древесный или каменный) несколько сложнее в использовании и его нужно большее количество в пересчете на массу заготовки. Что выбрать — зависит от Вашего предпочтения и доступа к запасам горючего.

Для того, чтобы принять участие в обсуждении данного материала, перейдите к комментариям этой статьи. Оставьте свои замечания, подкрепленные опытом сборки и использования различных конструкций кузнечных горнов.

Кузнечный горн — это оборудование, позволяющее разогреть металл до температуры 1200 градусов. Его размеры имеют большой разбег. Некоторые габаритные, стационарные, иные маленькие, переносные.

Изготовить кузнечный горн своими руками можно любой конструкции, который будет работать как на твердом топливе, так и на газообразном.

Как устроен горн

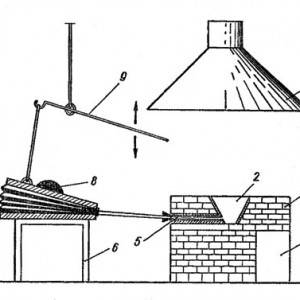

устройство горна

Промышленный аппарат имеет несколько отличное от самодельного устройство. Прежде чем приступать к самостоятельному изготовлению такого изделия, нужно изучить его основу:

1. Через сопло (по-другому называется фурма) воздух попадает в пространство камеры.
2. Огнеупорные кирпичи будут сохранять необходимую температурную мощь.
3. Колосники удержат используемое топливо над воздушной камерой.
4. В горновое гнездо загрузится источник топлива.
5. Еще одни кирпичи сформируют каркас устройства.
6. В горнило подает воздух вентилятор.
7. Общий каркас обычно делают из металла.
8. Камера воздушная.
9. Зольник.
10. Труба воздуховода.
11. Кожух.

Конечно, чтобы соблюсти все вышеперечисленное, обычному человеку не хватит знаний и средств. Но более упрощенный вариант вполне реально установит собственными силами.

Горн из кирпичей: простой закрытый вариант

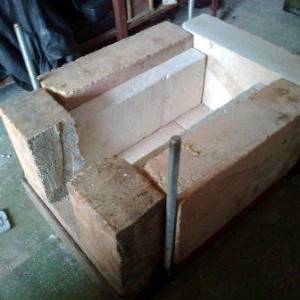

горн из кирпича закрытый

Временная кузница легко возводится из имеющихся подручных средств. Для этого пригодятся:

• шесть кирпичей огнеупорных;
• лампа паяльная;
• самодельная решетка (колосниковая), сделанная из стальных полос толщиной не менее 3 мм.

Все работы должны вестись в заранее продуманном пожаробезопасном месте. Правильной последовательностью этапов можно считать следующую:

1. Укладывается нижний «слой» кирпичей (две штуки).
2. Затем на них укладываются две обрезанные водосточные трубы, на которые кладется решетка таким образом, чтобы между ней и кирпичами снизу еще виднелся зазор.
3. На решетке нужно немного отогнуть поперечные рейки — это поможет им захватывать пламя разогретой паяльной лампы и уже направлять его строго вверх.
4. Укладываются два боковых кирпича (это будут стенки).
5. На них аналогично нижним расположатся пара оставшихся верхних.
6. На решетку насыпается кокс (каменный уголь) и перед самим горном ставится паяльная лампа (уже разогретая). От её пламени разгораются угли и поддерживается дальнейшее горение. Теперь остается только найти то оптимальное направление у пламени, чтобы на выходе была очень высокая температура.
7. По соображениям безопасности лучше отгородить паяльную лампу от горячего горна каким-нибудь экраном, сделанным из негорючего материала.

Изготовление деталей

изготовление горна

>
Рабочей поверхностью будет являться стол — то есть основа горна, где будет размещать очаг с топливом. Именно на нем разогреваются заготовки из металла. Такая конструкция обычно оказывается очень тяжелой. Сделать её просто: например, можно изготовить металлическую крышку в 4 мм листа стали.
Как изготавливается решетка? Можно «приспособить» для этого старую чугунную сковородку (только перед этим нужно просверлить несколько отверстий 10-миллиметровым диаметром). Как вариант, подойдет и колесный диск.
После завершения работ с решеткой подгоняем её, вставляя в отверстие стола. Чтобы лучше «подошло», кирпич можно будет даже слегка подпилить (предварительно замочив его в воде). Высоту такого стола можно выбирать произвольной, но лучше делать это на уровне пояса мастера.

Газовые варианты

простые газовые горны

Можно ли заменить уголь (чаще кокс) и паяльную лампу какими-то другими аналогами? Например, это может быть газовая горелка. В промышленности — да, легко по той простой причине, что используемые там моногазы специально предназначены для таких целей (они состоят из специально подобранной смеси). А вот бытовой газ не даст в использовании оптимального разогрева воздуха, который сможет нагреть металл. К тому же в бытовой горелке есть примесь серы, которая способна просто «убить» все эксплуатационные свойства металла (для обратного процесса все придется переплавлять заново). Также «отравляет» сталь и сера с древесины.
Конечно, с подобным можно бороться. Только способы несколько «экзотичные»:

1. Пропустить газ из баллона через емкость с нафталином перед подачей в горелку.
2. Нагревать подобным газом не слишком ответственные и подвергаемые нагрузке детали (это могут быть какие-либо декоративные художественные элементы ковки).

Классификация горнов

Перед тем как сделать кузнечный горн, необходимо ознакомиться с их классификацией, чтобы подобрать наиболее подходящий вариант конструкции. Классификация осуществляется по следующим критериям:

• по виду применяемого топлива,
• по типу конструкции,
• по размеру пода.

Виды горнов по типу применяемого топлива

По типу используемого топлива горны подразделяются на следующие виды:

• газовые,
• твердотопливные,
• на жидком топливе.

Кузнечный горн твердотопливный

Газовые горны имеют наиболее простую конструкцию, дешевы в ремонте и обслуживании. Они отличаются минимальным весом, что позволяет их изготавливать переносными или компактными.

Твердотопливные горны отличаются возможностью получения максимально высоких температур нагрева, относительно невысокой стоимостью стройматериалов для возведения и неприхотливостью в эксплуатации. Для их растопки допустимо использование следующих видов топлива:

• карбон или кокс, отличающийся высокой стоимостью и повышенной эффективностью (до 5 раз расход меньше, чем угля), в нём нет посторонних примесей, воспламеняется при температуре выше +450°С,
• каменный уголь, наиболее распространённое и эффективное топливо, при горении выделяет коксовый газ, поэтому при растопке необходимо ждать пока он весь выветрится, подходит для ковки различных декоративных элементов или деталей среднего качества,
• древесный уголь, имеет минимальную температуру возгорания, по сравнению с другими видами топлива, но быстро выгорает, отличается повышенным расходом, поэтому его эффективно использовать для растопки.

В качестве жидкого топлива допустимо использовать солярку, мазут или отработанное масло

При этом важно его предварительно очищать, так как наличие примесей станет причиной нестабильного пламени и выбросами в атмосферу вредных соединений

Это также является причиной сложности обслуживания оборудования по причине его частых засоров.

Классификация по конструктивным особенностям

Самодельный кузнечный горн по конструктивным особенностям может быть классифицирован следующим образом:

• по способу установки: переносной или стационарный,
• по конструкции топочной камеры: закрытого или открытого типа,
• по размещению наддува: с боковым или центральным соплом.

Виды горнов по размерам пода

По размерам пода горны бывают: малые, средние и крупные. Они определяются эффективностью работы установки и полностью зависят от интенсивности расхода топлива и режимов эксплуатации топливной камеры. Оптимальная эффективность скорости расхода топлива составляет от 1 до 1,5 м/с.

Производительность горна прямо пропорциональна величине напряжённости и площади пода. При этом минимальная напряжённость считается в пределах от 100 до 150 кг/м2·ч. Значения вне этого диапазона являются экономически невыгодными.
