Кровельная газовая горелка: изготовление своими руками

Все, что нужно знать о газовых горелках

Газовая горелка для кровли применяется при нагревании битумной подложки рубероида

Обычная пропановая горелка – это форсунка с регулятором, подключенная к подаче газа под давлением;
Ацетиленовая горелка – это резак, для работы которого применяется газокислородная смесь.

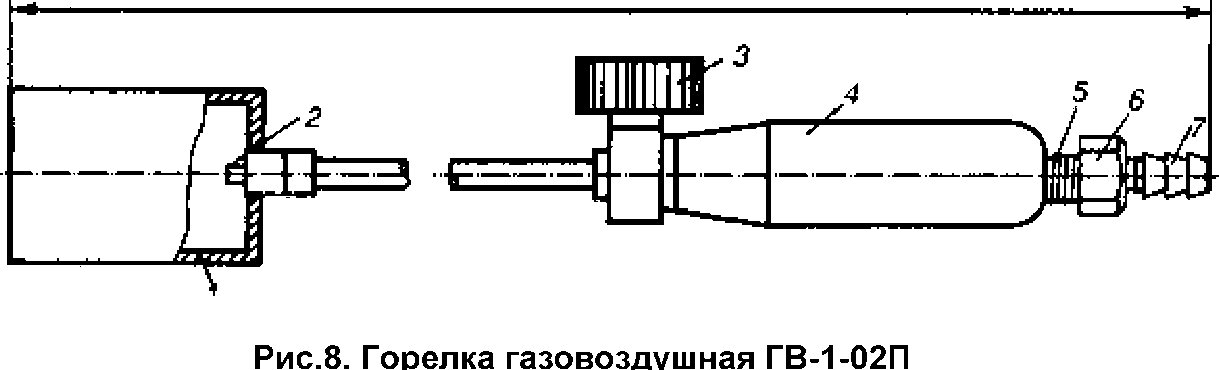

На рисунке показаны горелки двух типов:

Инжекторные — кислород за счет более высокого давления подсасывает газ и направляет к смесителю;
Безынжекторные — кислород и газ подаются раздельно, но с одинаковым давлением.

Безынжекторные резаки конструктивно проще инжекторных горелок. Но инжекторные резаки, из-за высокого давления топливной смеси, используются при сварке и при резке металлов.

Переносная инфракрасная горелка также работает на газу, но не относится к инструменту.

Собираем за 10 минут горелку для укладки рубероида

Для сборки понадобится:

Форсунка и кран со старой газовой плиты (и ту, и другую деталь можно купить на строительном рынке. Цена копеечная);
Газовый баллон (можно обойтись походным баллоном с объемом 10-20 литров);
Соединительный шланг с накидными хомутами.

Иллюстрация	Описание этапа
	Соединяем форсунку с краном. Подсоединяем кран через патрубок к форсунке.

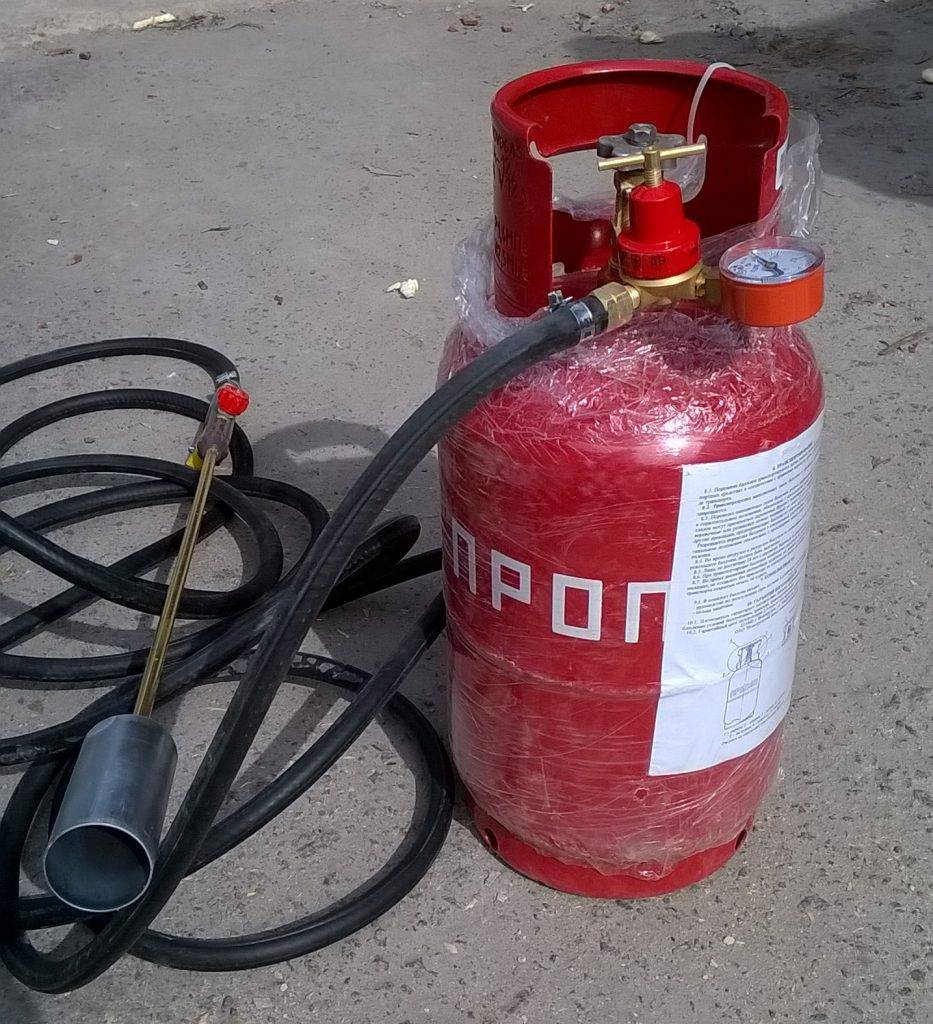

	Соединяем газовый баллон с горелкой шлангом. Соединения обязательно стягиваем накидными хомутами.
	Пробный запуск. При закрытом кране на горелке, открываем подачу с баллона. Подносим зажжённую спичку к соплу и открываем кран подачи газа.
	Регулировка факела. Поток пламени регулируем, поворачивая кран: против часовой стрелки – больше, по часовой стрелке – меньше.

Сборка портативного резака для домашней мастерской

Этот компактный инструмент, несмотря на небольшую мощность, дает пламя с температурой до +1000°С. Чтобы сделать газовую горелку в домашних условиях, нам понадобятся следующие материалы:

Этапы работы при укладке материала с использованием кровельной горелки

Монтаж еврорубероида с помощью кровельной горелки

При использовании рубероида в качестве гидроизоляционного материала, а также при укладке современных материалов для наплавляемой кровли, обязательно используется такое оборудование, как горелка кровельная газовая.

Всю работу можно поделить на несколько этапов:

Подготовка основания для укладки материала. Для этого его очищают от мусора, а при необходимости, выравнивают при помощи бетонной стяжки.
По всей площади кровли раскатывается рулонный материал так, чтобы соседние листы образовали нахлест шириной 85-90 мм. После выравнивания и разметки, рулоны скатывают вновь, укрепляя их у основания кровли при помощи горелки.
Прогревая пламенем горелки основание кровли и нижнюю часть рулона, производят медленное раскатывание материала, прижимая его к основанию.
По укрепленному полотну проводят ручным катком, стараясь не допускать образование воздушных пузырей и складок.
На последнем этапе кровельная газовая горелка используется для прогревания швов материала, уложенных внахлест. После чего, швы дополнительно прокатывают, используя ручной каток.

При условии, что в работе используется газовая горелка для кровли хорошего качества, можно за рабочий день произвести укладку 500-600 метров рубероида.

Качественная горелка должна не только обеспечивать стабильность пламени, но и быть надежно защищенной от задувания ветром, так как работы проходят под открытым небом.

Меры противопожарной безопасности

В независимости от того, используется заводская газовая горелка или самодельная, нужно строго соблюдать требования пожарной безопасности.

Держать на кровле огнетушитель при выполнении кровельных работ.
Все работы производятся только в светлое время суток.
На крышу при укладке мягкой кровли при помощи газовой горелки можно заносить только один пропановый баллон.
Обязательно исключается его нагрев.
Нельзя перегревать и подвергать воспламенению сам укладываемый кровельный материал.

Вот такие несложные условия, которые гарантируют безопасность проводимых строительных операций, связанных с покрытием кровли наплавляемыми материалами. Они просты и легко выполнимы, так что проблем возникнуть не должно.

Горелка кровельная своими руками фото

Источник

Правила безопасности при работе с газовыми горелками для кровли

При эксплуатации газовых горелок необходимо строго соблюдать правила безопасности.

Для проведения кровельных работ надо переодеться в особую спецодежду и обувь с нескользящей подошвой. Понадобятся также некоторые дополнительные приспособления: ходовые мостики, пояс и т. д.

До начала проведения работ надо провести тщательный внешний осмотр, чтобы убедиться в полной исправности газовых горелок, баллонов, соединительных шлангов.

В ходе эксплуатации газовой горелки на рабочем месте может находиться только один газовый баллон. В течение работы надо внимательно следить за сохранением герметичности соединения баллонов и редукторов со шлангами.

Во время поджигания горелки нельзя стоять перед соплом. Направление пламени горелки должно быть таким, чтобы оно не задевало находящихся поблизости людей, баллон с газом и соединительные шланги.

В процессе работы с наплавляемыми материалами надо следить за тем, чтобы они не перегревались и не воспламенялись. Нагревая материал с помощью данного устройства, надо добиваться того, чтобы расплавлялась лишь нижняя часть полотна. Нельзя допускать того, чтобы размягчалась вся толща материала.

Поджигание горелки нельзя осуществлять от нечаянно загоревшихся предметов. С этой целью можно использовать только спички или зажигалку.

При эксплуатации пропановой модели горелки вентиль приоткрывается не на полный оборот, а наполовину. Подождав несколько секунд, смесь можно поджигать, после чего перейти к регулировке длины пламени.

Рабочий с зажженной горелкой в руках не имеет права выходить за границы рабочего места или подниматься по лесам.

Газовую горелку тушат в два этапа:

перекрывают подачу газа;

опускают блокировочный рычаг.

При кратковременном перерыве в ходе работы горелку нужно потушить. Если намечается более длительный перерыв, то подача газа должна быть прекращена на баллоне.

При засорении входных каналов мундштуков прибор нельзя эксплуатировать, поскольку могут возникнуть обратные удары и хлопки.

Если все же обратный удар возник или горелка перегрелась, необходимо немедленно прекратить работу и перекрыть газ на баллоне. Сам прибор следует охладить, погрузив в емкость с водой.

Газовая горелка – устройство, которое необходимо для проведения некоторых типов кровельных работ.

По своей сути газовая горелка – это стакан из металла с форсункой и рукояткой.

Есть много разных моделей кровельных горелок. Выбор производится в соответствии с типом осуществляемых работ.

При использовании горелки можно регулировать количество подаваемого газа, длину пламени и расход топлива.

При работе с газовой горелкой надо строго следовать инструкции и соблюдать правила безопасности.

Как осуществляется процесс наплавления рубероида с помощью газовой горелки можно посмотреть на видео.

777vera 30 мая 2014 в 11:04

Не слышала о применении горелок при кровельных работах. В нашем доме необходимо перекрывать крышу. Работу нужно сделать в краткие термины и качественно. Обязательно расскажу об этом мужу. Будем иметь ввиду этот полезный инструмент. Наверное удобно им пользоваться, конструкция несложная.

Александр Леонидович 22 сентября 2014 в 02:21

Во как… А я как то по старинке, обычной газовой горелкой саморобной так сказать, от обыкновенного газового балона, и вроде нормально=) Не знал, не знал что вот оно как мудрено то. Интересно было почитать, впреть использую эту информацию, спасибо за статью автору.

ЛЮБОВЬ 14 октября 2014 в 16:30

И ВСЕ ТАКИ О ЖИДКОТОПЛИВНОЙ МОЖНО ПО ПОДРОБНЕЕ?
