Кран Пионер, г/п 500, 750 и 1000 кг – продажа, запчасти
Торговый дом Аникс предлагает к продаже надежные, безопасные, маневренные краны Пионер различной грузоподъемности. Если вас интересует высокое качество в совокупности с доступными ценами, обращайтесь к нам!

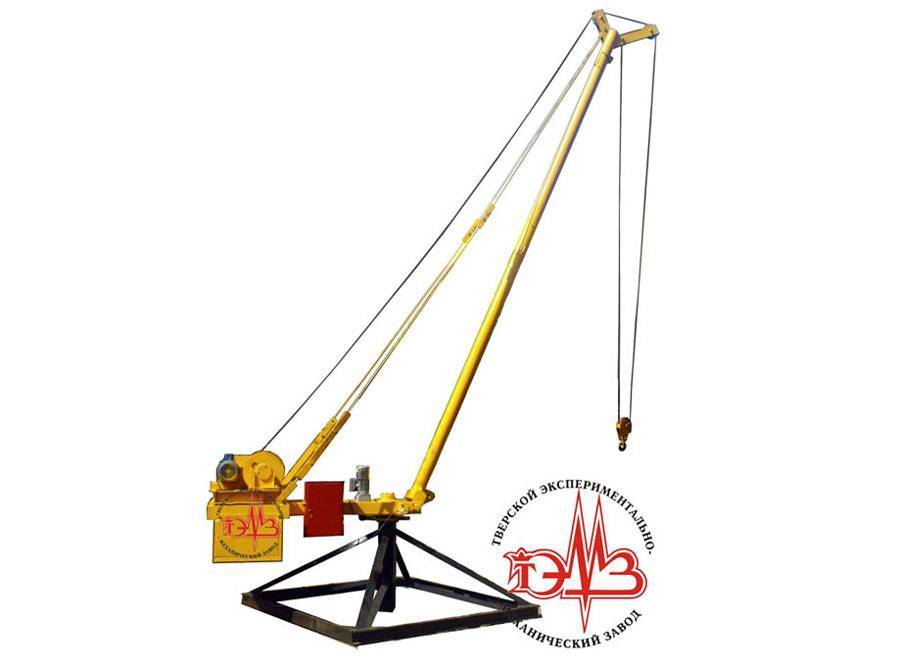

Кран Пионер г/п 500 и 750 кг
Кран Пионер позволяет поднимать груз на высоту до 6 м (для модели Пионер 1000 кг, для моделей Пионер 500 кг и 750 кг высота составляет 4,5 м), если установить технику на крыше здания, то высота может достигать 50 метров. В зависимости от модели краны Пионер могут характеризоваться различной грузоподъемностью. Наиболее востребованы сегодня модели Пионер 500 кг, Пионер 1000 кг. Можно найти модели грузоподъемностью 750 кг.
Краны Пионер 500 кг, 750 кг, 1000 кг обладают большим количеством эксплуатационных достоинств. Удобство транспортировки спецтехники обеспечивается возможностью разбора.
Также среди достоинств моделей стоит выделить надежность и простоту системы в эксплуатации, невысокую стоимость и минимальные расходы на обслуживание.
Кроме того, для работы с оборудованием не требуется специальной подготовки.
Понедельник – пятница
Суббота

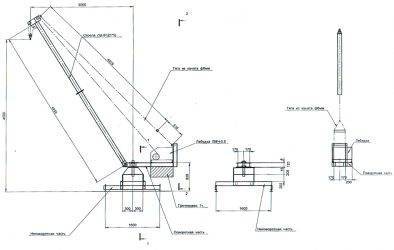

Схема крана “Пионер” грузоподъемностью 500кг
В нашей компании кран Пионер представлен разными модификациями. К примеру, кран Пионер 500 кг выполнен в двух конфигурациях: стрела может быть обычной или разборной. Кран Пионер 1000 кг может иметь колеса, а может представлять собой переставную модель.
В любом случае конструкция модели включает в себя опорную раму, поворотную платформу с лебедкой, стрелу и специальную стяжку для нее, автоматику, двигатель, трос, контргруз, крюк для сцепки груза. В зависимости от того, на какую высоту нужно поднять груз, спецтехника может устанавливаться либо на крыше/перекрытии, либо на земле.
В первом случае высота подъема может достигать 50 м. Если кран стоит на земле, то модель Пионер 1000 кг способна поднять груз на высоту до 6 м, модели Пионер 500 кг и 750 кг – до 4,5 м. При производстве основания используется металлический сварной каркас, на который устанавливается шкворень, движущийся с помощью подшипников качения.
На платформе находятся двигатель, лебедка, противовесы – платформа крепится с помощью клиновой втулки к шкворню. Кран Пионер оснащен четко отлаженной системой безопасности, обеспечивающейся использованием конечных выключателей, ограничителей, фиксирующих положение крюка, исключающих риск срыва груза.
Простота и надежность крана Пионер позволяет работать с ним без предварительной подготовки. Кроме того, эксплуатация кранов Пионер 500 кг, 750 кг, 1000 кг не требует никаких серьезных вложений – ни дорогостоящего ремонта, ни расходных материалов, запчастей и так далее.
Простота и оперативность всех операций обеспечивается работой электропривода, состоящего из двигателя, редуктора и лебедки. Краны Пионер 500 кг и 750 кг предполагают ручной поворот стрелы (используется рычаг поворота), а вот модель Пионер 1000 кг оснащена функцией электроповорота стрелы, а также функцией смены угла наклона стрелы – при этом вылет стрелы увеличивается, однако грузоподъемность уменьшается.
Кран Пионер с легкость справляется с перемещением тяжелых грузов. Управление осуществляется с помощью выносного пульта. На объект кран будет доставлен в разобранном виде с паспортом и инструкцией по монтажу.
Сам себе мастер
Многие хозяева дач или частных домиков сами мастерят подъемные краны. Это очень удобно, так как каждый механизм (будь то незамысловатый моторчик или полноценный гидравлический привод) будет настроен и подлажен под смастерившего его человека. Кроме того, такой механизм помогает не только переносить тяжелые монолитные блоки, но и доставлять легкие грузы, такие как , на верх постройки.
Увы, но применить гидравлику к своему творению вряд ли удастся. Зато получится заменить ее не менее достойной самодельной грузоподъёмной машиной не слишком тяжелой в использовании.
У многих наверняка может возникнуть вполне адекватный вопрос «Где взять детали?», ответ будет весьма короткий и однозначный – на свалке. Если отодвинуть свою врожденную брезгливость на второй план, и прогуляться по многим достопримечательным свалкам родного края, то можно найти массу полезных на стройке вещей.
Итак, для того, чтобы создать кран Пионер своими руками, первое, что необходимо сделать – это найти двутавр и прямоугольную трубу. Сразу, оговаривается условие, что двутавр должен свободно входить в трубу. Он ставится на скользящие направляющие, и таким образом, получается телескопический узел.
Для того, чтобы кран, наконец, смог функционировать, надо оснастить его определенными тросами самого минимального диаметра. На них уже придется потратиться в профильном строительном магазине (хотя, возможно, вам также повезет найти их на свалке). Можно использовать швеллер, как материал сваривания опорной и поворотной рам. Именно швеллер дает возможность хорошей фиксации крана на поверхности. Обычно, кровля объекта, который строится и является этой поверхностью.
Чтобы работа с машиной прошла без эксцессов, а также, чтобы обезопасить себя, необходимо сварить площадку для балласта прямоугольной формы.
Будет достаточно одного фундаментного блока, для поднятия груза весом в пол тонны. Для запуска подъемного процесса можно приобрести электромотор в специальном магазине, а после соединить с лебедкой от УАЗика.
Подключение электромеханизмов
Чтобы подъёмный механизм запустить электрически, придётся воспользоваться услугами электрика. Сама процедура подключения не слишком сложная, но все же ради собственной безопасности стоит довериться человеку, имевшему опыт работы с электричеством.
После этого, кран Пионер своими руками готов к эксплуатации.
Пионер-1000
Этот вариант исполнения стрелового крана — усовершенствованная спецтехника, имеющая несколько функций. Грузоподъемность ее — 1 т. В ней все механизмы функционируют на электрической тяге, поэтому управление установкой более легкое. Стрела для оборудования выпускается в нескольких вариантах исполнения: 2,5, 3 и 4 м.
Одновременно с увеличением ее длины снижаются некоторые технические параметры:
- Когда вылет стрелы 2,5 м, она способна поднимать грузы лишь на высоту 6,2 м при заявленной в паспорте грузоподъемности.
- Если установлена трехметровая стрела, установка может поднять на 6 м груз в 0,8 т.
- При четырехметровом вылете вес груза не может превышать 0,5 т, а высота его перемещения — 5,3 м.
- Для наземной установки максимальный подъем груза возможен на уровень в 6 м.
Поднимаемый вес фиксируется к стреле стяжками. Такие консольные краны выпускаются в виде переставных устройств либо они передвигаются самостоятельно на колесах. К поворотной платформе подъемника, смонтированного стационарно, крепятся специальные упоры. Они регулируют у оборудования угол его наклона, благодаря чему происходит предотвращение возможности запрокидывания крана.
Для передвижной конструкции изготовитель рекомендует сооружать рельсы, чтобы по ним выполнять перемещение агрегата. Рабочая скорость с грузом способна достигать значения 11,8 м/мин.
Если сравнивать такую модель с наиболее простой, где контргрузы на раму навешивают, здесь их 15 (каждый имеет массу в 48 кг), и они помещены внутрь специально оборудованного на платформе бокса.
turbomotor412 › Блог › Самодельный кран-пионер часть 2
Смотрите первую часть:тык Ну а теперь продолжаем. Старая донорская ступица от 412 Москвича. Основание продолжено арматурой, приваренной в спинке кровати, Распорки, усиления — всё как полагается.
Некая пародия на противовес. Потом усилим. Сделал тут ещё катушку самодельную для регулировки наклона стрелы.
Стрела ещё не имеет регулировки наклона. Просто вставил в дырку в трубе. Ну естественно опробовал. Повис на ней. Мой вес выдерживает.
Ой, кажется Зима вернулась =))
После того, как стрела падала несколько раз, из за того, что сравалась труба, блокирующая вращение самодельной катушки для троса, купил ещё одну лебёдку. На 0,5т для регулировки наклона трубы
Со стопором, что важно
Ну и финальный вид
Кстати приварил к бочке ручку на уровне центра тяжести. Теперь переворачивать можно без усилий
Ну теперь немного видео работы
Теперь стояла задача проволочить 150-килограммовую конструкцию 40 метров к колодцу. Не вопрос — электрическая лебёдка, уголок, топор и 2 прута сделали дело.
Установил. Уже 8 вечера. Пофик нада опробовать.
Всё на УРА. Бочку подняло легко. Надо только увеличить массу противовеса.
Всем пока. Комментируйте, предлагайте усовершенствования. Сильно не пинайте, что кривовато. Главное функциональность.
Можно наклонить стрелу и достать ведро прямо из центра колодца. Кто не понял, о чём я — смотрите 1-ю часть: Тык
Смотрите в следующей серии: Часть 3 доработка крана Нажать СЮДА
Источник
Стрелочный Кран Пионер КЛ-1 — Грузоподъемная техника | Сота-Сталь производство оборудования в Киеве
Краны «Пионер» используются для осуществления механизации погрузочно-разгрузочных и строительно-монтажних работ при сооружениях и зданиях.
Основными элементами конструкции крана «Пионер» являются поворотная рама, стрела, опорная рама, электролебедка и пульт управления. Кран «Пионер» представлен в виде разборной конструкции, что очень удобно при транспортировке и монтаже крана на разных строительных участках.
Прайс-Лист от 01.10.2018 года:
Грузоподъемность до 1 тонны
Цена: 98 000 грн. (с НДС)
(фото может отличатся)
Купить
Грузоподъемность до 1 тонны
Цена: 106 000 грн. (с НДС)
(фото может отличатся)
Купить
Кран «Пионер» можно устанавливать на перекрытиях строящихся зданий, крышах сооружений, в котлованах и т.д. Если кран установлен на перекрытии зданий, то высота подъема ограничивается только длинной троса и емкостью канатоукладчика. При помощи подвесного пульта осуществляется управление краном.
Стреловой кран Пионер — это один из наиболее распространенных кранов применяемых в строительстве. Главными отличиями данного крана являются производительность и грузоподъемность.
Для выполнения грузоподъемных работ на строительных участках, логистических и складских комплексах используют краны «Пионер». Параметры крана «Пионер» регламентируются по ГОСТ 1451-77.Стреловой кран «пионер» можно оснастить как грузоподъемным крюком, так и другими механизмами.
Данный тип кранов выпускается с грузоподъемностью 500, 750, 1000 килограмм, но возможно изготовление кранов с большей грузоподъемностью.
(стационарное исполнение, процесс сборки)
| Фото №1 (Кран Пионер) | Фото №2 (Кран Пионер) | Фото №3 (Кран Пионер) |
Условия эксплуатации Крана Пионер:
Для установки крана допустимым уклоном площадки является 3°.Допустимая скорость ветра 14 м/с для рабочего состояния либо 33 м/с для нерабочего состояния.
Температура окружающей среды -40° С до +40° С .
Наше производственное предприятие «Сота-Сталь» производит и разрабатывает почти все модификации кранов «Пионер» согласно регламенту ГОСТ 1451-77, как стандартные проекты, так и по заказу клиентов.
Возможно производство кранов «Пионер» с механическим или ручным поворотом крана. Также кран по заказу можно изготовить с разборной стрелой. Ходовая рама может быть представлена в стационарном исполнении либо оборудована колесами.
Цены, наличие, сроки изготовления и условия поставки кранов «Пионер» Вы можете узнать у наших менеджеров. Телефоны отдела продаж находятся в шапке сайта.
Технические характеристики Крана Пионер КЛ-1
| Наименование | Параметры |
| Грузоподъемность: | 1 тонна |
| Высота: | 4 м. |
| Максимальная грузоподъемность на вылете 2,5 метра при двухкратной запасовке: | 1,0 тонны |
| Максимальная грузоподъемность на вылете 3,0 метра при двухкратной запасовке: | 0,8 тонны |
| Максимальная грузоподъемность на вылете 4,0 метра при двухкратной запасовке: | 0,5 тонны |
| Максимальный радиус поворотной платформы: | 2 метра. |
| Скорость поворота платформы: | 1,88 об/мин |
| Максимальная глубина опускания крюка при однократной запасовке: | 100 метров |
| Максимальная глубина опускания крюка при двукратной запасовке: | 50 метров |
| Опорный контур: | 2х2 метра |
| Максимальная скорость подъема (опускания) груза при однократной запасовке: | 44,4 м/мин. |
| Максимальная скорость подъема (опускания) груза при двукратной запасовке: | 22,2 м/мин. |
| Угол поворота платформы: | 360 град. |
| Привод поворота платформы: | ручной |
Противовесы в комплект поставки не входят, комплектация производится за дополнительную плату.
Кран «Пионер» удобен в эксплуатации, может работать в комплекте со строительным оборудованием: ящик строительный, бадья для бетона, бетономешалка, и т. д.
Кран Пионер в работе у клиентов:
Телефоны нашего завода:
+38 (044) 232-87-84+38 (050) 086-35-81+38 (067) 884-70-30
Владимир Алексеевич
director@gidropress.com
С этим оборудованием покупают:
- Стропы грузоподъемные канатные
- Стропы грузоподъемные текстильные
- Стропы грузоподъемные цепные
- Комплектующие для строп грузоподъемных
- Скобы такелажные
- Грузовые захваты
- Средства для крепления грузов
- Тали
Приглашаем к сотрудничеству представителя в России и Белоруссии!Поможем с реализацией продукции!
Кран стреловой «Пионер» для механизации фасадных работ
Московский государственный строительный университет Кафедра механизации и автоматизации строительства Дипломный проект на тему «Устройство для механизации фасадных работ» Москва 2021 год
Исходные данные Грузоподъёмность 1,0 т. Канатоемкость 50 м. Скорость подъёма груза 44 м/мин Режим работы М4 Полиспаст одинарный В данном дипломном проекте целью является модернизация крана стрелового типа «Пионер», для механизации фасадных работ.Произведено конструирование дополнительных механизмов, расчеты крана.Графическая часть содержит чертежи вех механизмов.
Введение 1. Аналитическая часть 1.1.обзор существующей конструкций для механизации фасадных работ 6 1.2.патентный обзор 15 1.2.1. Патент рф № 2579376 15 1.2.2. Патент рф № 2210525 19 2. Конструкторская часть 25 2.1.описание базовой машины 25 3. Расчетная часть 28 исходные данные 28 3.1.подбор каната 28 3.2.расчет деталей крюковой обоймы 30 3.2.1 подбор крюка и упорного подшипника 30 3.2.2. Расчет траверсы 32 3.2.3.расчет блока 33 3.2.4. Подбор радиальных подшипников 35 3.2.5.расчет планки 36 3.3.расчет барабана 37 3.4.расчет крепления каната 38 3.5.подбор электродвигателя 39 3.5.1 подбор редуктора 39 3.6.подбор тормоза 40 3,7. Расчет механизма передвижени 41 3.7.1расчет механизма передвижения 41 3.7.2 расчет ходовых колес 41 3.7.3 определение сопротивлений передвижению 43 3.7.4 выбор электродвигателя и редуктора 43 3.7.5 определение тормозного момента 47 3.8.расчет механизма изменения вылета 49 3.8.1 расчет полиспаста стрелоподъемного механизма 51 3.8.2расчет крепления каната 53 3.8.3подбор электродвигателя 53 3.8.4. Подбор редуктора 54 3.8.5 подбор тормоза 54 3.9 расчет металлоконструкции крана 56 3.11 расчёт опорной колонны 60 4. Электрическая часть 62 5.технологическая часть 68 5.1 технология изготовления вала 68 5.2 проектирование маршрута технологического Процесса изготовления вала 68 5.3 расчет режимов резания 69 6.охрана труда 85 6.1 технические средства безопасности 85 6.1.1 общие положения 85 6.1.2 предохранительные и сигнализационные устройства 85 6.2. Пожарная безопасность 86 6.3инструкция по безопасной эксплуатации устройства автоматизации фасадных работ 90 6.4 инструкция по охране труда для оператора 91 6.5 правила техники безопасности при эксплуатации 6.6 правила безопасности при транспортировке 92 7. Расчёт технико-экономических показателей по результатам разработки кра-на 97 7.1 расчет времени работы бт и нт 98 7.2 расчет годовой эксплуатационной Производительности 99 7.3 расчет капитальных вложений 100 7.4 расчет годовых текущих затрат на эксплуатацию 101 7.5. Построение диаграммы годовых текущих затрат 106 7.6 расчет приведенных затрат по сравниваемым Вариантам техники 107 7.7 пвсчет экономической эффективности 108 7.8 расчет срока окупаемости дополнительных Капитальных вложений 108 7.9 расчет дополнительных показателейэкономической Эффективности техники 109 заключение 112 Список использованной литературы 113
В дипломном проекте была произведена модернизация устройства механизации фасадных работ . В общей части дипломного проекта произведен обзор и анализ устройств. Предоставлено описание и проведен анализ подъемных устройств. Выполнен патентный поиск. Объектом модернизации послужил стреловой кран «ПИОНЕР». В специальной части был произведен расчет механизма подъема груза, механизма передвижения крана, механизма изменения вылета стрелы с отражением в графической части проекта. В связи с этими нововведениями кран обрел возможность изменять вылет стрелы, чем увеличил показатели мобильности и производительности. Встроенный механизм передвижения позволяет крану перемещаться с заданной скоростью. что сокращает показатели применения ручного труда рабочих. В экономической части проекта были проведены расчёты технико-экономической оценки качества спроектированного изделия, полной себестоимости и годовых затрат на эксплуатацию крана. В разделе «Охрана труда» освещены вопросы охраны труда, техники без-опасности, противопожарной безопасности машины.
Состав: Рама поворотная (СБ),Стрела (СБ),Механизм изменения вылета стрелы(СБ),Механизм передвижения(СБ),Механизм подъема груза(СБ),Устройство для механизации фасадных работ(ВО),Технологическая часть, Экономическая часть,спецификации,ПЗ
Софт: КОМПАС-3D 2016
Пионер-1000
Стреловой кран Пионер-1000 — усовершенствованное многофункциональное оборудование грузоподъемностью в 1000 кг. Поворотные и подъемные механизмы работают от электрической сети напряжением 380 В и приводной мощностью 4,75 кВт, благодаря чему управление становится быстрым и легким.
Стрелу производят в 3 вариантах:
С увеличением длины грузоподъемность и высота подъема уменьшаются:
- стрела, рассчитанная на вылет 2 м, перемещает грузы массой до 1 т на высоту 6,2 м;
- на 3 м — до 0,8 т на высоту 6 м;
- на 4 м — до 500 кг на 5,3 м;
- при наземном креплении — 6 м.
Фиксация производится с помощью стяжек.
Консольные агрегаты выполняют в 2 вариантах:
- переставными;
- передвижными на колесах.
На поворотной платформе стационарного подъемника устанавливают специальные упоры, регулирующие угол наклона и предохраняющие от запрокидывания.
В передвижном кране производители сооружают рельсы из швеллеров, по которым происходит перемещение.
Рабочая скорость достигает 11, 8 м/мин.
В сравнении с Пионером-500, в котором контргрузы навешиваются, в тоннике противовесы в количестве 15 штук по 48 кг находятся в специально оборудованном ящике.
Технические характеристики КП-1000:
- габаритные размеры в собранном виде — 6100х2140х6500 мм;
- масса без противовесов — 1070 кг;
- полная масса — 1820 кг;
- ходовица с поворотной рамой — 2850х2130х1600 мм;
- стрела — 6,45 м.
Кран Пионер г/п 2000кг
Предлагаем изготовление и поставку в ваш адрес следующего оборудования:
Кран Пионер 2000 – это стреловой кран с грузоподъемностью 2000кг, который оснащен электрическим приводом. Кран Пионер 2000 поставляется в полной комплектации и с полным пакетом документации. Стрела крана для удобства транспортировки разборная и состоит из двух частей. Кран может быть использован для работы на высотных зданиях, высота подъема составляет 100 метров. Высота подъема груза с земли составляет 6 метров. Вылет стрелы не регулируемый составляет 4 метра. Изготовление крана грузоподъемностью 2000 кг осуществляется по Вашей заявке, срок изготовления месяц (25 календарных дней). Обеспечим доставку оборудования прямо на Ваш строительный объект в любой регион РФ.
Комплектность поставки крана Пионер в стандартной форме.
— Кран Пионер 2000 укомплектован электрическим приводом поворотной части Оборудование отгружается полностью в разобранном виде по элементам и агрегатам, что дает возможность без труда осуществить его транспортировку на крышу здания или внутрь помещения.
— Монтаж и сборка крана осуществляется силами заказчика на месте его эксплуатации, сложности не возникнет, так как на кран выдается паспорт с подробной схемой сборки и подключения.
— Кран Пионер 2000 установлен на не поворотной платформе, на которой установлены аутригеры (упоры), по Вашему желанию в комплект включат колеса.
— В стандартную комплектацию крана включен контргруз, который выполнен в виде железобетонного блока. Для Вашего удобства и уменьшения транспортных расходов по заказу возможно изготовить конструкцию в виде металлического каркаса (ящик), в него на месте производства работ укладывается любой груз для противовеса, согласно грузоподъемности и безопасности.
— Лебедка крана Пионер укомплектована намотанным грузовым канатом, кабелем питания с пультом управления, силовым ящиком в 380В.
— Кран пионер 2000 выполнен с соблюдением всех норм безопасной эксплуатации и в комплект входит ограничитель высоты подъема крюковой подвески.
— Кран поставляется с разборной стрелой, которая состоит из двух частей, длина каждой 3,5 метра
Обращаем внимание, что в стандартной комплектации кран не предназначен для эксплуатации в взрывоопасных и агрессивных химических средах
— Транспортные габариты крана Пионер 2000 в упакованном и готовым к отгрузке виде Ширина – 2,0 м, длина – 3,5м, высота – 1,5 м. полный вес – 4000 кг.Технические показатели оборудования
| Модель | Кран стреловой Пионер-2000 |
| Грузоподъёмность, кг | 2000 |
| Вылет крюка- R,м | 4,0 |
| Высота подъёма на земле, м | 6,0 |
| Высота подъёма, м (на перекрытии) | 60 (до 200м под заказ) |
| Исполнение крана: | общепром |
| опорная рама, мм | 2000*2000 |
| Угол поворота, град. | 360 |
| Режим работы крана | 3К |
| Климатическое исполнение: | УЗ |
| Тем-ра, град. С: | +40 до – 20 |
| Масса без противовеса, (кг) | 1 400 |
| Масса противовеса, (кг) | 2 400 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Мощность эл. двиг., кВт | 3,0 |
| общий вес крана, кг | 3800 |
По Вашему запросу под заказ кран может быть укомплектован опциями:
— ограничитель грузоподъемности; — увеличение высоты подъема; — увеличение вылета крюка; — температурный режим эксплуатации до – 40 градусов С; — комплектация электрооборудования дополнительными опциями; — дополнительный тормозной механизм на лебедке Так же рассмотрим от Вас другие технические требования и пожелания в исполнении кран ПионерЦена крана Пионер г/п 2000: 772 000 рублей Краны изготавливаются только под заказ, срок изготовления составляет 25-30 дней, в зависимости от загруженности производства.
Как сделать самостоятельно
Конструкция агрегата проста и понятна, эксплуатация не требует особых физических усилий. С управлением может справиться человек без обучения и специальных навыков. Поэтому для частных хозяйств умельцы конструируют и изготавливают грузоподъемные модели типа кран Пионер своими руками.
Для производства в домашних условиях самодельного подъемника подготавливают чертежи, необходимые материалы и инструменты.
Чертежи подъемного крана с нанесением размеров и выносками сборочных узлов можно взять в интернете или сделать самостоятельно на основании инженерно-технической литературы.
В качестве материалов для изготовления рамы и основания используют швеллеры или двутавр и прямоугольную трубу. Дополнительно подбираются обрезки или уголки для усиления конструкции. Опорные и поворотные рамы из швеллера выполняются методом сварки самостоятельно или пользуются услугами специалиста.
Телескопический узел ставится на скользящие направляющие, которые смазывают специальными средствами для уменьшения уровня трения.
Затем сваривается прямоугольная площадка для балласта. Процесс подъема можно осуществлять с помощью установленного домкрата или электромотором, соединенным с лебедкой, например от УАЗа.
Для функционирования механизма подбирают тросы минимального диаметра.
Корпус крепления стрелы лучше сделать из швеллера. На него устанавливается загнутый с 2 сторон вал из 20-30-миллиметрового кругляка с подшипниками, вырезается посадочное место и крепится брус длиной 5 м. Брус к швеллеру монтируется металлическими стяжками толщиной 3 мм. На конце стрелы нужно поставить шкив для троса.
Кран Пионер – это незаменимая машина во время произведения погрузо-разгрузочных, монтажно-строительных и ремонтных работ. В зависимости от величины и объема погрузочных материалов, может быть использован, и устанавливаться на крышах домов, в котлованах, а также на перекрытиях зданий, которые находятся в режиме строительства.
Подъемники (стреловые краны) Пионер: технические характеристики, устройство, фото
Различные подъемные устройства являются неотъемлемым атрибутом любого строительства. Многие ученые считают, что даже древние пирамиды в Египте были возведены с помощью специальных подъемников. Правда, их конструктивное исполнение так и осталось загадкой. А вот устройство малого стрелового крана под названием Пионер, о котором пойдет сегодня речь, известно каждому строителю с опытом.
Данный агрегат отличается небольшим весом и высокой мобильностью. Он собирается и разбирается просто и быстро. Его можно привезти на место даже в «Газели», выполнить работу, а потом разобрать и увезти. Причем устанавливать кран вполне возможно на земле, в котловане, на крыше, а также на строительных перекрытиях.
Делают подъемники Пионер многие предприятия, специализирующиеся на производстве всевозможного грузоподъемного оборудования. Можно упомянуть отечественную компанию «GRAS», ООО «Импульс» из Кирова, ООО ПКФ Челнинскую Крановую Компанию.
Выпускается три основных модификации крана, грузоподъемность которых может составлять, соответственно, 0,5, 0,75 и 1 тонну (это максимум). Стрела бывает цельной или разборной, а опорная рама, служащая основанием агрегата, может снабжаться колесами или иметь стационарное исполнение.
Применение
Данный стреловой кран способен перемещать любые предметы, интенсивно трудясь при жаре в сорок градусов и при морозе до минус сорока. Он легко доставит на крышу, а также на любой из этажей стройматериалы, монтажные конструкции, необходимое на данный момент оборудование, инструмент и инвентарь.
Во время выполнения кровельных работ агрегат, снабженный удобной поворотной стрелой, поможет в короткие сроки подать на крышу нужный объем мастики, рулонной кровли или утепляющего материала.
На производственных предприятиях кран Пионер часто используется для проведения работ ремонтного характера, а также для быстрой погрузки и выгрузки любых материалов, станков, металлических конструкций.
Фото подъемника типа Пионер
Пользуются подъемником типа пионер и торговые предприятия, а также оптовые склады. Подъемник поможет быстро отгрузить покупателю тяжелые рулоны линолеума, паллеты с керамической плиткой, различные пиломатериалы.
Плюсы и минусы
Преимущества:
- Простая и максимально надежная конструкция, удобство эксплуатации.
- Быстрота сборки и разборки – не более получаса.
- Высокая мобильность, которая позволяет использовать кран даже на дальних объектах.
- Нет надобности регистрировать подъемник в Ростехнадзоре.
- Перед работой не нужно изготавливать приямок, а при монтаже не требуются анкера.
Возможность поворота стрелы на 360 градусов делает простым подъем и опускание груза.
Низкая стоимость, небольшой расход энергии.
Недостатки:
- Гибко подвешенный груз не всегда создает удобные и безопасные условия.
- Максимальный вес, который способен поднять кран – от 500 до 1000 килограммов (в зависимости от модификации).
Устройство
Конструкция этого разборного механизма предельно проста. Кран состоит из следующих элементов:
- Основная опорная рама (разборная, на болтах, может стоять на колесах), на которой крепится вторая рама – поворотная.
- Страховочные растяжки, грузовой канат, контргруз, электрический привод.
- Поворотная стрела (которая может быть цельной или разборной, на болтах), оснащенная гуськом.
- Механизм конечного останова (который располагается на конце стрелы), путевой выключатель (он установлен на механизме, осуществляющем подъем).
Схема подъемников типа Пинер
Принцип работы
Груз, который требуется поднять, нужно зацепить за крановый крюк или положить на специальную люльку-платформу (она в комплект агрегата не входит, а приобретается дополнительно). Поднятие груза происходит путем задействования электрической лебедки через блок, установленный на узле поворота. Выносной пульт с кнопками применяется для того чтобы было проще осуществлять управление.
Технические характеристики подъемников «Пионер» представлены в таблице:
На видео подъемник «Пионер» в действии:

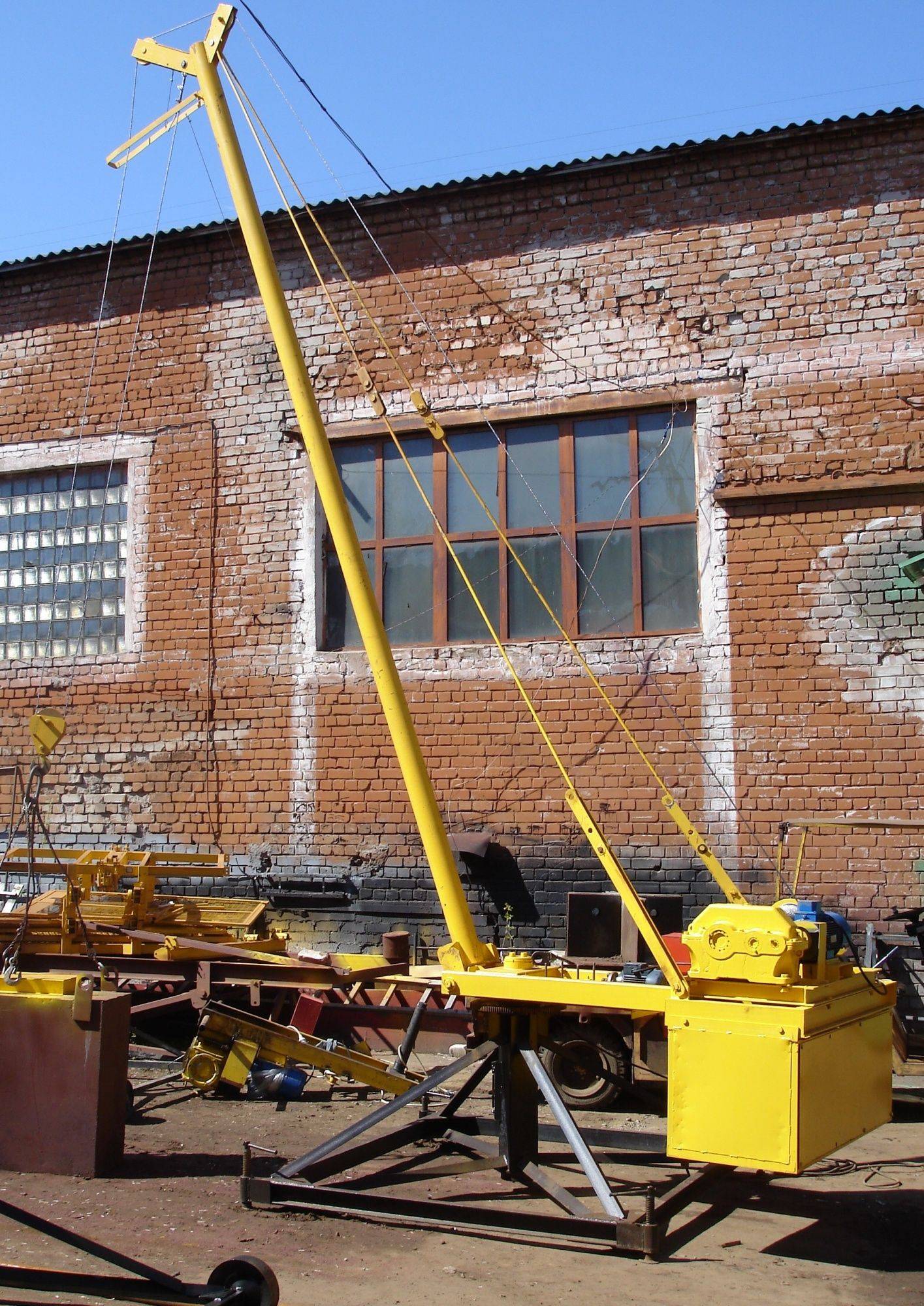

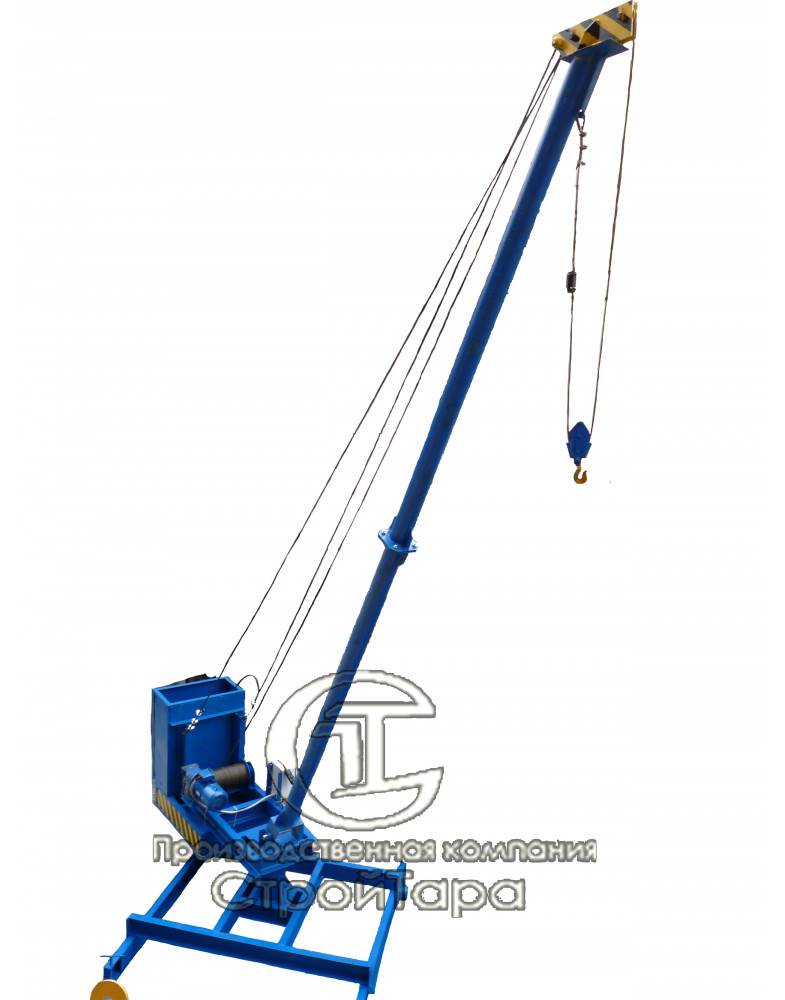

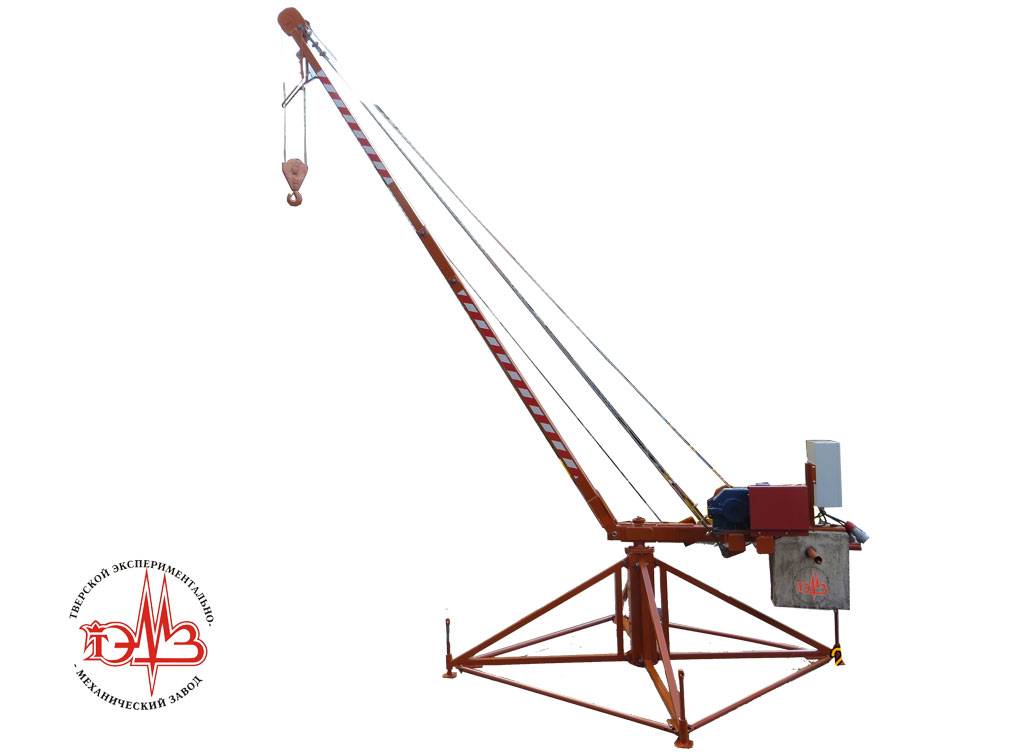

Кран Пионер-1000 (380В / без к/г)
Кран Пионер-1000 (380В / без к/г) предназначен для подъема, перемещения, удержания на высоте грузов весом до 1000 кг. Его можно устанавливать на земле и на перекрытиях объектов. При условии монтажа на земле оборудование поднимает груз на высоту до 6 м, при установке на перекрытиях высота подъема составляет 60 м.
Сфера применения:
- строительство частных домов, коттеджей, малых архитектурных форм;
- возведение конструкций высотой до 60 м;
- логистика, погрузочно-разгрузочные операции на производствах и промышленных объектах;
- реконструкция, ремонт, интервальное обслуживание сооружений, т.д.
Кран адаптирован к условиям российского климата.
Он стабильно работает при температуре от – 40 до +45 С. Его можно использовать в помещениях и на открытых площадках, но при условии, что влажность воздуха не будет превышать 18%, а скорость ветра – 12 м на секунду. Монтаж оборудования проводится на высоте над уровнем моря до 1000 м на горизонтальной поверхности с максимальным уклоном до 3 градусов.
Общее описание, комплектация

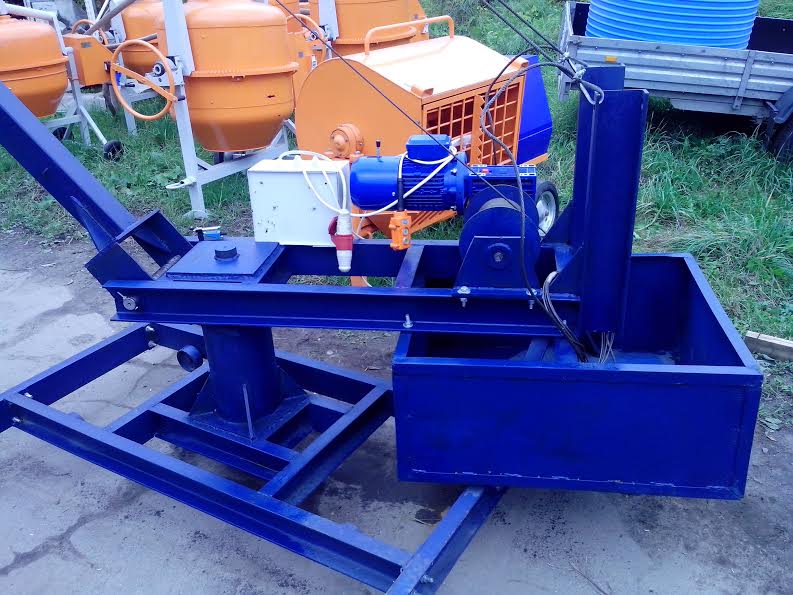

Кран Пионер-1000 (380В / без к/г) представляет собой разборную конструкцию, состоящую из ходовой и поворотной рамы, двух лебедок с электроприводом, подвески, стрелы, предохранительного и грузового каната, пригруза. Она может быть смонтирована на колесной раме для удобного перемещения по периметру рабочей площадки. Стрела крана разборная. Она поворачивается на 380 градусов вокруг своей оси. Механизм поворота – ручной. Вылет стрелы по горизонтали – 2,7 м. За секунду оборудование поднимает груз со скоростью 0,2 м. Электропривод в системе работает от трехфазной сети напряжением 380В.
Особенности:
- Прямоугольная конфигурация опорной рамы. Техника устойчива.
- Четыре пневматических колеса в базовом комплекте. Кран свободно перемещается по устойчивому, ровному основанию.
- Вертикальная ось, жестко прикрепленная к опорной раме. Оборудование выдерживает большие эксплуатационные и механические нагрузки.
- Износостойкие подшипниковые узлы. Поворот платформы осуществляется с минимальным усилием.
- Регулируемая грузовая стрела. Ее длину можно изменять для адаптации установки под конкретные условия работы.
- Наличие противовесов в базовой комплектации. Они выполнены из бетона, поэтому гарантируют высокую устойчивость оборудования при подъеме, перемещении грузов разного веса.
- Страховочная подвеска с опорными стяжками. Предотвращает аварийное падение грузов при подъеме.
- Грузовая лебедка с большими тягловыми показателями и мощным электродвигателем. Гарантирует высокую скорость подъема.
- Удобное управление со стационарных выключателей и пульта. Наличие кнопочной станции.
Чтобы оформить заказ на Кран Пионер-1000 (380В / без к/г) в ГК «Станкомаш», свяжитесь с менеджерами. Мы предоставляем гарантию на продукцию, доставляем ее по всей РФ.
Сертификаты соответствия международным стандартам и российским требованиям на кран есть.
поделиться
| Технические характеристики продукции | |
| Артикул | 12393 |
| Контргрузы | нет аналогов 10 шт. |
| Наличие колёс | да аналогов 19 шт. |
| Стрела | разборная аналогов 21 шт. |
| Механизм поворота | с руч. пов. стрелы |
| Грузоподъёмность, кг | 1000 аналогов 7 шт. |
| Высота подъёма при установке на земле, м | 6 аналогов 7 шт. |
| Высота подъёма при установке на перекрытии, м | 60 аналогов 15 шт. |
| Вылет по горизонтали, м | 2.7 аналогов 11 шт. |
| Скорость подъёма, м/с | 0.2 аналогов 11 шт. |
| Напряжение, В | 380 аналогов 13 шт. |
| Мощность двигателя подъёма, кВт | 3.0 аналогов 5 шт. |
Завод-изготовитель гарантирует исправную работу оборудования в течении срока указанного в паспорте на изделие, при условии соблюдения потребителем правил эксплуатации и технического обслуживания.
Качество:
Завод-изготовитель гарантирует соответствие оборудования техническим требованиям изложенным в технических условиях или национальном стандарте. Ознакомиться с национальными стандартами на предлагаемую продукцию можно в разделе инжиниринг госты.
Введите параметры груза: Габаритные параметры груза влияют на расчет стоимости его забора/доставки. При расчете, кроме объема и массы груза, укажите его длину/ширину/высоту.
| Длина, м | Ширина, м | Высота, м | Объем, м3 | Масса, кг |
Добавить место
Дополнительные услуги
пломба паллеты страхование ночь Объявленная стоимость груза Просим проверить и указать объявленную стоимость груза
