Как выполнить настройку карбюратора бензопилы

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

• забитый воздушный фильтр,
• забитые нагаром выхлопные окна и глушитель,
• плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

• Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
• На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
• Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
• Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
• Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
• Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
• После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
• Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Регулировка холостого хода

Последовательность регулировки холостого хода:

• Двигатель заводят и прогревают в течении 5-7 мин.
• Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
• Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Как настроить карбюратор на бензопиле Carver

Регулировка скорости холостого хода с помощью винта Т всегда является отдельным. Если двигатель бензопилы Carver останавливается на холостом ходу, это может быть связано с:

• низкая производительность свечи зажигания;
• потеря сжатия вследствие критического износа поршневой системы;
• бедное топливо;
• плохая производительность карбюратора, не связанная с регулированием;
• парафиновые забиты фильтры в баке и карбюраторе.

По тем же причинам двигатель бензопилы «Carver» может плохо работать не только на холостом ходу, но вообще не тянет, не развивает скорость, останавливается при нажатии дроссельной заслонки и т. Д Поэтому сначала нужно попробовать справиться с этим причины. И последнее, если проблемы не решены, вы можете попытаться увеличить скорость холостого хода, повернув винт T по часовой стрелке.

• Если двигатель вообще не работает в режиме холостого хода именно из-за перекосов, винт Т затягивается на 1/2 или 3/4 оборота и двигатель запускается.
• Затем отрегулируйте на слух при работе двигателя, соблюдая все меры безопасности. (При сильном увеличении скорости цепь бензопилы может начать вращаться, и это опасно).
• Если цепь крутится на холостом ходу, винт Т откручивается назад в положение, когда двигатель на холостом ходу работает уверенно и не задерживается, а цепь не крутится.

READ С Какой Стороны Пилить Плитку

Затем они проверяют работу двигателя бензопилы во всех режимах. Если она работает стабильно на холостом ходу, но останавливается при нажатии газа, это верный признак недостатка подачи топлива в камеру сгорания. При правильной работе всех систем, чистых фильтров и насадок причиной является, скорее всего, нарушение регулирования винта L.

• Также лучше настроить его на работающем теплом двигателе бензопилы «Carver», скрутив его на 1/4 оборота и пытаясь подать газ.
• Если подача топлива слишком велика, двигатель будет работать при полном керосине, когда дроссель находится в положении. Это означает, что винт L слишком сильно закручен и его нужно открутить назад на 1/4 шаги, пытаясь подать газ.

Если после регулировки винта L двигатель Carver не подает необходимую для работы мощность, вы можете тщательно попытаться увеличить максимальную скорость, регулируя винт H.

Он также регулируется при работе двигателя, но когда газ находится в полном положении

Очень осторожно, 1/5, 1/6 оборота, вкрутите винт и слушайте двигатель

Увеличение скорости потолка может немного продлить жизнь старой бензопилы с изношенным поршнем. Слабое сжатие компенсируется большим потоком смеси с максимальной скоростью.

Профессиональная настройка винта Н осуществляется с помощью тахометра для определения скорости потолка и осциллографа для контроля частоты вспышек на свече. Краткость предварительно проверяется.

После регулировки винта Н может произойти смена работы в других режимах. Поэтому нужно будет проверить работу во всех режимах и, если необходимо, еще раз немного отрегулировать регулирования с помощью винтов L и T.

Это не всегда стоит делать по следующим причинам:

• При сильном повороте острый конец винта может уничтожить рыхлый порошковый бронзовый струю на дешевых бензопилах, и это поломка.
• 1,45-1,5 обороты с конца могут не соответствовать старому положению винтов, в котором бензопила до последнего времени работал, и реальным заводским настройкам.

Поэтому подстраиваться нужно исходя из положения, как это было не более 1/4 оборота за один раз

Важно помнить, насколько и в каком направлении было изменено положение винта

Если вам все-таки нужно закрутить винт до конца, посчитайте количество оборотов от положения, как это было, это даст возможность вернуть настройки к предыдущему положение. Вам нужно приложить усилия до конца без усилий.

Общие принципы самоналадки карбюратора бензопилы представлены следующим образом:

Бензин не поступает в карбюратор бензопилы – способы ремонта

Чаще всего стандартной причиной этой распространенной поломки служит образование засора в топливном поролоновом фильтре или трубках, отвечающих за стабильную подачу горючего в заводской металлический цилиндр двигателя. От этих засорений регулярно страдает каждый третий китайский бензоинструмент. Это связано с низким качеством встроенных фильтров и трубок, которыми комплектуются недорогие китайские бензопилы.

Ремонт неисправности сводится к снятию и промывке загрязненных деталей.

Для этого нужно:

1. Снять крышку пластикового корпуса пилы;
2. Очистить пространство под ним и приступить к демонтажу шлангов и фильтров. Трубки крепятся к выходным штуцерам при помощи хомутов. Чтобы отсоединить шланги, не повредив их, нужно ослабить и снять хомуты. После этого трубки потребуется продуть сжатым воздухом и промыть чистым бензином;
3. Для демонтажа фильтра нужно предварительно снять его с заводского корпуса. После этого элемент потребуется поместить в емкость с чистым бензином. Спустя сутки фильтр можно извлечь и дать ему время на высыхание;
4. После промывки все детали нужно аккуратно установить и закрепить на штатном месте в карбюраторе.

Эта схема очистки поможет тщательно промыть наиболее уязвимые элементы топливной системы без необходимости разборки всего карбюратора.

Технические характеристики

Каждый покупатель нового агрегата получает пакет необходимых документов в бумажном формате. В электронном варианте описание бензопилы Poulan 2150, ее технические характеристики и руководство по эксплуатации доступны здесь:

Техническое обслуживание и регулировка карбюратора

Основные жалобы пользователей этой модели Поулан относятся к тому, что двигатель заводится и может глохнуть, работает неровно или с провалами.

Прежде всего, мы рекомендуем обратить внимание на воздушный фильтр. Его необходимо тщательно очистить, а в некоторых случаях промыть в бензине

Чаще всего после этой процедуры работа двигателя улучшается, но сбои и провалы в наборе оборотов все еще могут наблюдаться

Чаще всего после этой процедуры работа двигателя улучшается, но сбои и провалы в наборе оборотов все еще могут наблюдаться.

В этом случае нам не обойтись без регулировки карбюратора. Операция по регулировке осуществляется тремя винтами, имеющими маркировку L (настраивает качество смеси на холостом бензине), H (отвечает за качество смеси на высоких оборотах) и винт T, отвечающий за холостой ход мотора.

• На первом этапе настройки карбюратора закручиваем винты L и H до упора, затем отворачиваем их обратно на полтора оборота;
• Пробуем завести мотор. Если это не удается сразу, повторяем попытки, предварительно проворачивая винт T на ¼ оборотах, пока не заведем двигатель;
• Даем мотору прогреться на протяжении 8 -10 минут, затем винтом H увеличиваем обороты двигателя до максимальных и отворачиваем винт от этой точки на четверть оборота;
• Винтом холостого хода сбрасываем обороты двигателя до нормальных;
• Проверяем приемистость двигателя, прогоняя его в разных режимах.

Более подробно с процедурой регулировки карбюратора бензопилы Poulan 2150 можно познакомиться здесь:

Преимущества и недостатки

• Надежный высокооборостистый движок с большим моторесурсом;
• Качественная пильная гарнитура в комплекте;
• Наличие праймера для подкачки топлива в карбюратор;
• Хорошая балансировка корпуса;
• Хромированное покрытие поршневой группы;
• Многоточечная система гашения вибрации на стальных пружинах.

• Часто сбиваются настройки карбюратора;
• Потребляет высококачественные горюче-смазочные материалы;
• Тяжело купить оригинальные запчасти.

Как правильно отрегулировать бензопилу – советы начинающим

В большинстве сервисных центров регулировка бензопилы выполняется при помощи специального оборудования. У каждой модели есть свои оптимальные значения углов поворота винтов. Как правило, бензопилы не требуют частой регулировки карбюраторов. Тем не менее, они могут потребоваться в определенных случаях:

• При сильном износе поршней мотора – именно это служит причиной того, почему бензопила стреляет;
• При образовании засора внутри карбюратора в результате применения некачественного бензина и выхода из строя воздушного фильтра – в таких случаях потребуется не только регулировка, но и промывка узла;
• При повреждении защитной крышки – нередко это является причиной и того, почему бензопила газует сама.

Существует ряд признаков, прямо указывающих на необходимость регулировки карбюратора:

• Мотор на холостых не работает или бензопила не заводится вообще – причина кроется в плохой топливной смеси;
• Резко увеличился расход топлива и объем выхлопных газов – это следствие перенасыщения карбюратора топливной смесью.

Схема настройки карбюратора может отличаться для разных моделей бензопил. Но, несмотря на это, общий принцип остается неизменным.

• L – Расшифровывается, как «Low», и используется для регулировки низких оборотов;
• H – Имеет значение «High», и отвечает за работу на высоких оборотах;
• T (S, LA) – используется для регулировки холостого хода.

Перед тем, как отрегулировать бензопилу, следует убедиться, что режущая цепь инструмента направлена в противоположную от вас сторону. Бензопилу нужно установить на ровной поверхности так, чтобы ее цепь не касалась других предметов.

Перед тем, как регулировать бензопилу, внимательно изучите порядок действий, указанный в инструкции по эксплуатации. Настройка карбюратора бензопилы состоит из двух этапов – базового, при котором двигатель не заведен и финального, когда мотор бензопилы нагрелся и работает. Порядок действий выглядит следующим образом:

1. Не спеша заверните винты L и H по часовой стрелке до упора, после чего проверните их на полтора оборота против часовой стрелки;
2. Заведите мотор и оставьте бензопилу на 10 минут поработать на невысоких оборотах;
3. Далее приступайте к финальной настройке. Перед тем, как отрегулировать холостой ход бензопилы, потребуется вывернуть винт холостого хода по направлению против часовой стрелки до момента, когда обороты мотора будут минимальными, двигатель будет устойчиво работать, а цепь будет стоять на месте. Если в этом положении винта мотор глохнет, то винт нужно повернуть по часовой стрелке. Если регулировка холостого хода на бензопиле привела к тому, что крутится цепь на холостом ходу, то винт нужно немного повернуть против часовой стрелки;
4. Затем нужно проверить бензопилу на предмет ускорения мотора. Для этого плавно нажимайте на рычаг газа. Если обороты набираются медленно, значит, нужно немного повернуть винт L против часовой стрелки;
5. Далее настройте максимальное число оборотов двигателя. Проверить их можно по наличию сбоев в системе зажигания. Если они есть, то винт H необходимо повернуть против часовой стрелки;
6. После настройки ускорения и максимальных оборотов, нужно снова проверить работу бензопилы на холостом ходу. О том, что вы все сделали правильно, будет свидетельствовать отсутствие движения цепи на холостом ходу и устойчивая работа мотора,

Выполнив все перечисленные действия, вы можете продолжить работу с инструментом. Чтобы в ближайшее время не выполнять регулировку карбюратора снова, используйте только качественное топливо и моторное масло, и старайтесь работать с бензопилой как можно аккуратней.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

• забитый воздушный фильтр,
• забитые нагаром выхлопные окна и глушитель,
• плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

• Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
• На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
• Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
• Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
• Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
• Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
• После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
• Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

• Двигатель заводят и прогревают в течении 5-7 мин.
• Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
• Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Ремонт карбюратора пилы Carver: возможные неисправности и их устранение

После того, как бензопила произвела 50-70 литров или больше бензина, фильтры и форсунки могут засориться.

Сборка разобрана, промыта, продута сжатым воздухом и возвращена к работе.

Большая часть механического повреждения карбюратора Carver вызвана тем, что со временем эластичная мембрана становится шероховатой и не может работать должным образом.

Вы можете разобрать карбюратор и заменить диафрагму, если найдете такую ​​запчасть. Однако такие компоненты малопригодны для ремонта, и проще заменить весь карбюратор бензопилы «Carver», а иногда и все используемые бензопилы.

Для регулировки карбюратора бензопилы «Carver» достаточно знать устройство и принцип действия. Зная их, используя простые инструменты и следуя алгоритму настройки, описанному в статье, вы можете легко настроить его дома

Важно понимать, что настройка все еще является серьезным процессом, и если вы не уверены в своих силах, лучше вернуть бензопилу в мастерскую

Загородное строительство и ремонт не обходятся без использования бензопил, а также ухода за садом

Из-за неисправности инструмента вся работа может встать, поэтому важно иметь возможность разобрать его самостоятельно, найти проблемы и устранить их. При достаточном опыте и ловкости даже можно отрегулировать карбюратор бензопилы

Процедура сложная, а точнее. Ювелирная. Как проводить корректировочные процедуры, мы предлагаем развестись сегодня.

Подготовка к самостоятельной настройке топливной аппаратуры

Последовательность регулировки карбюратора изложена в прилагаемой инструкции по эксплуатации. В заводской комплект входит отвертка для регулировки винтов, маркированных буквами L, Н и Т. Некоторые производители комплектуют свои бензопилы карбюраторами, для настройки которых требуется специальный ключ для регулировки.

Читать также: Как паять паяльником провода между собой

Правильная настройка топливной системы предписывает прогрев силового агрегата до рабочей температуры и предварительную очистку фильтрующего элемента воздухозаборника. Пила устанавливается в положение обеспечивающее удобный доступ к топливной аппаратуре.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией. Стандартный алгоритм действий

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Устройство карбюратора бензопилы

Карбюратор любой новейшей бензопилы представляет собой неотъемлемую часть двигателя, которая непрерывно регулирует количество воздуха, необходимого для постоянного смешивания с горючим, и подает готовую смесь в цилиндр ДВС.

В большинстве современных бензопил встроенные карбюраторы изначально обладают схожим устройством и почти одинаковым принципом действия. Определенные отличия есть только в топливных узлах китайских моделей.

К основным элементам карбюраторов всех бензопил относятся:

• поплавковая камера – небольшой отсек, главная задача которого заключается в поддержании оптимального количества заправленного топлива;
• распылитель – важный механизм, который изначально отвечает за впрыск горючего внутрь всасываемого потока воздуха;
• диффузор – находится рядом с входным штатным отверстием, через которое воздух поступает в моторный отсек бензопилы. Главная функция диффузора заключается в принудительном ускорении всасывания воздушных масс;
• трубка – требуется для подачи воздуха небольшими объемами – порциями, размеры которых зависят от потребностей топливной системы.

Принцип работы карбюратора бензопилы также достаточно прост. При запущенной бензопиле срабатывает дроссельная заслонка двигателя, которая в открытом состоянии пропускает воздух по заводской резиновой трубке. С постепенным открытием штатной заслонки и соединенной с ней трубки активизируется поплавок, расположенный в камере с заправленным топливом. Непрерывно проходя через штатный диффузор, воздух интенсивно смешивается с горючим. После этого используемая готовая воздушно-топливная смесь через заводской впускной канал распыляется в рабочий цилиндр штатного двигателя.

Во время распыления горючего давление внутри поплавковой камеры бензопилы практически идентичное атмосферному. В то же время давление в заводской трубке с воздухом – разреженное. Благодаря разнице в этих показателях воздух непрерывно всасывается трубкой. С повышением оборотов мотора ему требуется больше горючего. Соответственно, трубка должна всасывать больше воздуха. Таким образом, именно от карбюратора во многом зависит возможность двигателя интенсивно набирать обороты, требуемые для распиловки крупной древесины.

Как настроить карбюратор на бензопиле?

Регулировка карбюратора заключается в настройке жиклёра и воздушной заслонки так, чтобы получить оптимальное соотношение количества воздуха и топлива в топливной смеси.

Если в топливной смеси много воздуха и недостаток топлива – смесь обеднённая, поэтому мощность двигателя пониженная.

Если много топлива и недостаток воздуха – смесь перенасыщенная, происходит неполное сгорание топлива, что приводит к дымлению, нагару на поршне и в выхлопной трубе и повышенному расходу топлива.

Как правильно отрегулировать карбюратор?

Рассмотрим в качестве примера регулировку карбюратора бензопилы Партнер.

Для регулировки нужно иметь шлицевую отвёртку и прибор – тахометр, позволяющий замерять частоту оборотов двигателя.

Настройка проводится в следующей последовательности:

1. настройка карбюратора бензопилы на низких оборотах;
2. регулировка на максимальных оборотах;
3. точная настройка на работу на холостых оборотах;
4. проверка работы пилы во всех режимах.

Начинать надо после того, как двигатель поработает и прогреется.

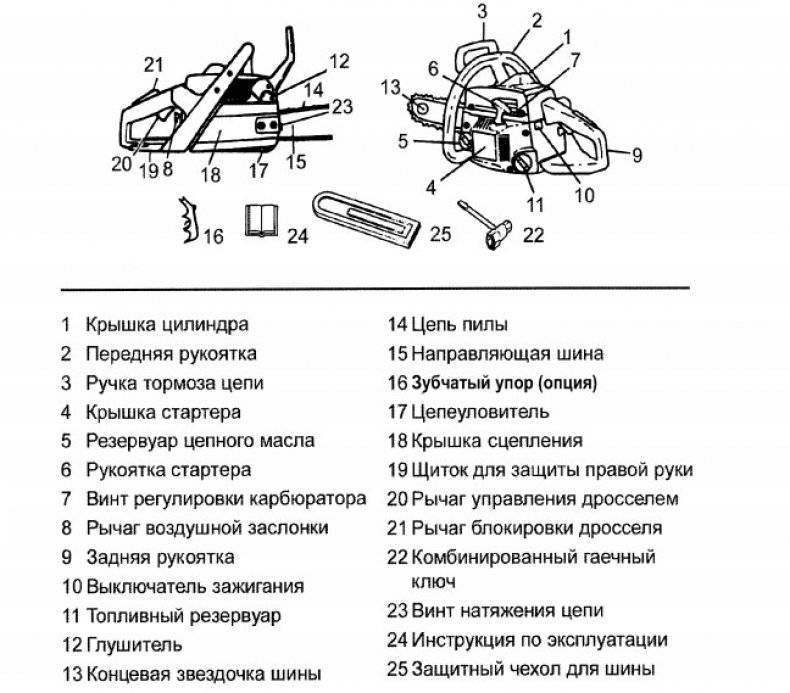

Регулировка бензопилы выполняется с помощью трёх регулировочных винтов на его корпусе:

• винт L – регулировка подачи топлива на средних и низких оборотах
• винт Н – на высоких оборотах;
• винт Т – в режиме холостого хода.

Если карбюратор совсем разрегулирован и двигатель не хочет запускаться, выставьте винты настройки L и H в положение стандартной настройки: сначала закрутите их полностью, потом выкрутите на пол-оборота.

Запустите двигатель и дайте ему прогреться, после этого приступайте к регулировке низких оборотов с помощью винтов L и T .

Для этого винт L следует выкрутить до достижения максимальных оборотов двигателя, а потом ввинтить на ¼ оборота, а винтом Т выставляйте обороты холостого хода.

Далее, для настройки на максимальные обороты медленно закручивайте винт Н, добиваясь по показаниям тахометра максимальных оборотов.

После окончания регулировки важно проверить работу двигателя на всех режимах. Для этого надо его заглушить и дать ему остыть. Затем запустите пилу в режиме холодного запуска и проследите работу двигателя в режиме холостого хода

Если газ плавно прибавляется и убавляется, и цепь не двигается – регулировка выполнена правильно. Далее следует проверить во время пиления. Если наблюдается потеря мощности – регулировку провести повторно

Затем запустите пилу в режиме холодного запуска и проследите работу двигателя в режиме холостого хода. Если газ плавно прибавляется и убавляется, и цепь не двигается – регулировка выполнена правильно. Далее следует проверить во время пиления. Если наблюдается потеря мощности – регулировку провести повторно.

Ремонт карбюратора своими руками

Карбюратор легко поддаётся разборке, поэтому ремонт карбюратора бензопилы можно выполнить самому. К примеру, в случае необходимости, вполне можно сделать своими руками следующие операции:

• заменить прокладку под крышкой главной камеры;
• промыть или заменить топливный фильтр;
• заменить игольчатый клапан и диафрагму топливного насоса.

Прежде чем приступить к разборке карбюратора, необходимо очистить грязь с поверхности корпуса, так как она может попасть внутрь карбюратора и засорить отверстия игольчатых клапанов и жиклёра.

Далее, следует отстыковать крепления тяг управления воздушной и дроссельной заслонкой, демонтировать воздушный фильтр и снять крышку главной камеры, открутив винты крепления. После этого можно приступать к замене упомянутых деталей.

Очень часто причиной незапуска пилы могут быть дефекты системы зажигания, в частности, свечи из-за следующих причин:

• нагар на свече – свидетельствует о некачественном масле или неправильной регулировке карбюратора;
• залив свечи топливом – неправильная регулировка карбюратора.

Чтобы проверить состояние свечи, выкрутите её специальным ключом из головки цилиндра.

Нагар на свече удаляется с помощью иглы или шила, а при необходимости — шкуркой, после этого ставим её на место и пробуем завести двигатель.

Залитую свечу протираем ветошью, высушиваем, ставим на место и пробуем запустить пилу.

В некоторых случаях двигатель дымится и глохнет на больших оборотах. Причиной может быть засорение глушителя продуктами выхлопа, поэтому нужно снять глушитель, промыть нагар бензином, протереть, просушить и снова поставить на место. Пока глушитель не стоит на месте, выхлопное отверстие следует закрыть тряпкой, чтобы не попала грязь.
