Как выбрать пузырьковый строительный уровень?

Критерии выбора инструмента

Когда потенциальный покупатель видит такое разнообразие моделей и типов устройств, он может легко растеряться, и тогда процесс выбора может затянуться. Следовательно, перед походом в магазин и покупкой лучше тщательно изучить все требующиеся детали, чтобы потом не приобрести то, что вам не пригодится совсем.

Критерии выбора довольно просты и основаны на вашей внимательности и возможности проверить работу уровня сразу в магазине. К ним относятся:

• Качество креплений для колб. Если они просто прикручены саморезами или шурупами — даже не стоит продолжать осмотр, сразу откладывайте такой уровень в сторону. Крепления должны быть надёжными, не содержать закручивающихся деталей или других элементов конструкции, способных со временем ослабить захват и привести к падению точности измерений.
• Видимые повреждения или заводской брак. Здесь пригодится наличие в магазине выставленной ровной поверхности, которая сможет показать погрешности в работе выбранного инструмента. Если уровень имеет вмятины на раме или надколотые колбы, нужно попросить другой.
• Наличие и качество полос разметки. Идеальный уровень будет кроме чётких и точных полос на колбах с жидкостью иметь нанесённые градусы на поворотной ёмкости и сантиметровую линейку на одном из углов корпуса.

Качественный и проверенный временем производитель — тоже один из важнейших пунктов. Если выбрать прибор от неизвестной компании, можно столкнуться не только с недобросовестно исполненным корпусом, имеющим большую кривизну, но и с большими погрешностями в замерах из-за нарушения технологических стандартов при производстве. К надёжным и хорошо зарекомендовавшим себя фирмам относятся:

• Stabila — немецкая компания, которую многие специалисты считают передовой в этом направлении. Работает с конца позапрошлого века, основана в 1889 году, начинала с производства жидких уровней.
• Montero Ultima и её уровни линейки JYC — фирма из Китая, зарекомендовавшая себя производством качественного строительного и слесарного инструмента.
• Kapro — израильские уровни, компания производит только их, а потому такая узкая специализация позволила им стать одним из передовых и рейтинговых поставщиков этих измерительных устройств на рынок.
• Bosch — комментарии излишни, немецкий гигант всегда выпускает инструменты исключительного качества.
• Отечественные компании — Ермак, Бригадир, Condtrol и другие. Многие из них имеют уровни, выполненные в сравнимом с немецкими аналогами качестве. Некоторые — лишь немного уступают. В результате, имея более демократичный ценник, являются довольно привлекательными вариантами для покупателей.

ProLevel 100 ADA А00393

Данная модель понравится всем, кто не хочет заботиться о периодической калибровке. Этот электронный уровень оборудован системой гироскопов, которые делают процедуру настройки автоматически. Длина корпуса прибора — 1000 мм, он оснащен двумя капсулами для контроля горизонтали и вертикали.

Угол наклона отображается на дисплее с подсветкой, размещенном сбоку уровня. Кнопки управления достаточно крупные, что понравится людям с мощными, грубыми пальцами. Устройство легко крепится к металлическим поверхностям благодаря встроенным в корпус магнитами. Две батарейки обеспечивают 96 часов непрерывных измерений.

• удобная для строителей длина;
• система автоматической калибровки;
• простота конструкции;
• магнитные крепления.

• питание от солевых батарей;
• тип дисплея не позволяет уверенно считывать данные на ярком солнце;
• нет регулировки капсул;
• соотношение цены и функциональности.

ProLevel 100 ADA А00393 на Яндекс Маркете

Конструкция

Металлическая планка, основа инструмента, выполнена из металла или алюминия. Встречаются уровни и с пластиковыми планками, такие инструменты не обеспечивают достаточной точности измерений. Длина планки варьируется от 10 сантиметров в карманных уровнях до 4 метров в профессиональных строительных.

В шине расположены «глазки», визиры. Внутри отверстия находится колба, заполненная подкрашенной жидкостью или техническим спиртом. На стенках ампулы нанесены деления, риски. Крупный пузырёк воздуха свободно передвигается внутри колбы, обеспечивая измерения.

Количество визиров 1-3, зависит от функциональных возможностей инструмента:

• пузырёк на торце длинной стороны основной, им измеряют горизонтальность поверхности;
• визир, оборудованный расположенной прямо колбой, служит для построения вертикалей;
• угловое положение цилиндра к горизонту, соответственно, указывает на измерение углов.

Для улучшения видимости в ночное время спирт подкрашивают флуоресцирующими добавками, иногда производитель дополнительно устанавливает на визир линзу.

Рекомендуем: Работа с лазерным уровнем на стройке. Как с помощью современного прибора сделать работу быстрее и легче?

Сторона планки, которую прикладывают непосредственно к поверхности, специально выделена и называется рабочей.

Прибор из подручных материалов

Простой пузырьковый инструмент изготавливают с помощью пластиковой бутылки с выпуклыми стенками. В нее набирают разноцветную воду так, чтобы шарик воздуха был диаметром 0,5-1 см. На горизонтальной плоскости устанавливают бутылку и обозначают маркером расположение пузырька. Получается отметка горизонтальной поверхности.

Другой способ — это применение небольшого шарика. На гладкой поверхности он будет легко перемещаться в сторону максимального наклона. Вертикальную плоскость проверяют с помощью отвеса. Это медный грузик, подвешенный на длинной веревке. Устройство закрепляют вдоль стены, получая четкую вертикаль. Для сохранения ровного расположения нити в процессе ремонта вдоль нее прикрепляют шурупы.

Виды уровней

Большинство людей, редко сталкивающихся с какими-ибо видами работ, смутно представляют, что скрывается под голландским названием «ватерпас». При упоминании названия «уровень» многим придёт на ум брусок с установленным миниатюрным сосудом, где в жидкости плавает воздушный пузырёк, меняющий положение. На самом деле такой вид устройства — далеко не единственный, применяются и другие устройства, позволяющие судить об угле наклона плоскости.

Пузырьковый

Самый известный и популярный. Конструктивно представляет собой корпус, в который в выверенном положении установлены ампулы — небольшие цилиндрические ёмкости. Они заполняются жидкостью, чаще всего — подкрашенным спиртом, но не доверху, а так, чтобы внутри остался маленький объём воздуха — пузырёк. Благодаря разности плотностей воздушная капля стремится оказаться вверху — туда её выдавливает сила тяжести. При горизонтальном положении ампулы благодаря её цилиндрической форме пузырёк становится овальным. На стенке ампулы изнутри нанесены две маркировочные линии, которые обозначают положение воздушной камеры при эталонном горизонтальном положении. При наклоне в ту или иную сторону пузырёк отклоняется, и пользователь понимает, что поверхность нужно выравнивать.

Пузырьковый уровень

Плюсы	Минусы
Простота устройства	Точность нарушается при падении или искривлении
Не нуждается в обслуживании	Длинные уровни громоздки
Можно найти везде

Трубный

Как явствует из названия, этот вид ватерпаса предназначен для работы с трубопроводами. Для этого служит особая конструкция — хомут изменяемого диаметра или крепление для съёмных хомутов. Ещё один вариант — V-образные уровни, которые крепятся к трубе магнитами — это быстрее и удобнее, но ограничивает сферу применения, ведь с полипропиленовыми трубами такой прибор применить невозможно. По принципу действия идентичен пузырьковому.

Трубный уровень

Плюсы	Минусы
Подходит для отрезков круглого сечения	Узкая специализация
Имеет незначительную погрешность
При креплении не требует удержания рукой

Гидроуровень

Там, где речь идёт о крайних точках обширной плоскости, которые стоят друг от друга на несколько метров, обычного ватерпаса не достаточно. На помощь приходит другое физическое свойство жидкости — эффект сообщающихся сосудов. Из школьного курса физики известно, что вода в двух ёмкостях, соединённых каналом, стабилизируется на одном уровне независимо от формы и размера сосудов. На использовании этой закономерности основана гидроуровень — длинная и гикая полимерная трубка, которая оканчивается двумя сосудами с делениями. Например, при обустройстве фундамента один контейнер ставят около одного угла, второй — у противоположного. Гидроуровень не может соврать или сломаться, если трубка целая. К сожалению, использовать его в мороз проблематично — вода замерзает.

Гидроуровень

Плюсы	Минусы
Подходит для отрезков круглого сечения	Узкая специализация
Имеет незначительную погрешность
При креплении не требует удержания рукой

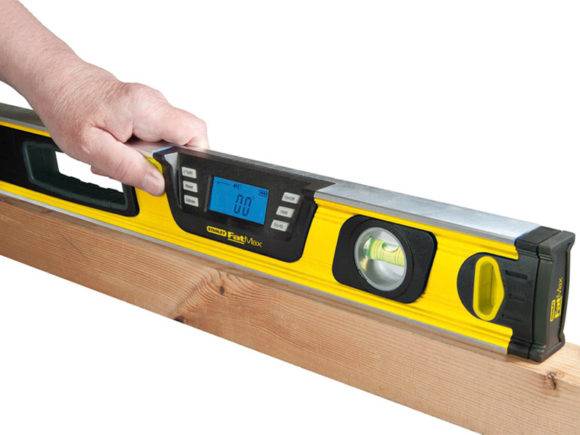

Электронный

В электронном уровне принципиальным отличием является жидкокристаллический дисплей, хотя наряду с ним измерительный прибор оснащён и классическими пузырьковыми глазками. На электронном табло выводится не просто приблизительное положение инструмента, но и значение угла в градусах, под которым плоскость наклонена к горизонту. Такой уровень пригодиться тем, кому важен не сам принцип ровного расположения, но конкретные значения нужного наклона выстраиваемых поверхностей.

Электронный уровень

Плюсы	Минусы
Высокая точность	Требует бережного обращения
Числовое значение угла наклона
Экран для вывода информации

Лазерный

Этот тип уровня считается наиболее совершенным — он воплотил в себе передовые технологии и позволяет проецировать разметочную линию на любой предмет, плоскость или деталь. В хороших нивелирах можно отложить не только горизонталь, но и вертикаль. Они избавляют пользователя от возни с отвесами, разметочными шнурами и протянутыми нитками

Имея перед глазами постоянную лазерную отметку, строитель или отделочник может всё внимание уделить работе, постоянно осуществляя контроль за правильностью их хода

Лазерный уровень

Плюсы	Минусы
Точность	Дорого стоит
Проецирование разметочной линии	Трудно использовать на улице в солнечный день
Идеален для работы в помещениях

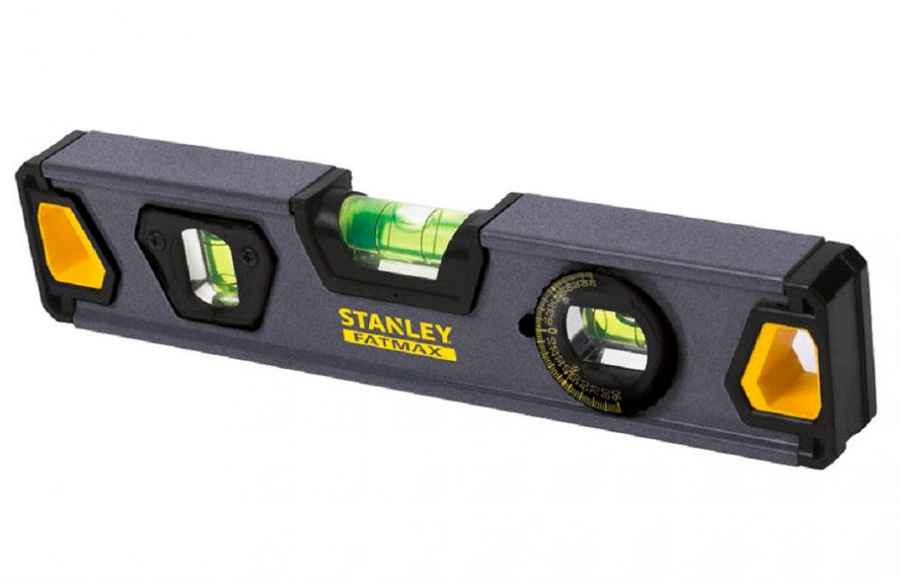

Stanley «Fatmax Xtreme Torpedo» 250

Данный инструмент имеет характеристики, позволяющие считать название модели ответом на вопрос, какой строительный уровень лучше. У него есть все, чтобы понравиться огромной аудитории потребителей.

Корпус модели сложной формы выполнен из литого алюминия. Его легко брать, перемещать, для крепления на металлические поверхности предлагаются встроенные магниты из редкоземельных элементов.

Капсулы измерения горизонтали и вертикали ударопрочные, в укрупненных блоках для удобства считывания показаний. Для калибровки предусмотрены винты. Колба контроля угла — поворотная, с шагом 2 градуса по четко различимой шкале. Дополнительное удобство для размещения на трубах гарантирует фрезерованная выемка на нижней грани корпуса. Прибор, при всех своих достоинствах, отличается доступной стоимостью.

• регулируемые блоки колб;
• удобство, функциональность;
• поворот колбы контроля угла с шагом 2 градуса;
• прочность;
• магнитное крепление.

• длина только 250 мм;
• крупный пузырек воздуха в колбах;
• с металлическим корпусом проблематично работать в морозы;
• нет резиновых накладок.

Kanger Nebox 60W на Яндекс Маркете

Устройство пузырькового уровня

Некоторые компании, занимающиеся их изготовлением, уделяют большое внимание модернизации главного компонента уровней строительных. Профессиональные пузырьковые уровни современности имеют цилиндрические ёмкости, заполненные светящейся жидкостью, чтобы результат измерений был хорошо виден даже в условиях плохого освещения места проведения работ

Кроме того, многие производители комплектуют поверхность прибора увеличительным стеклом, чтобы можно было лучше разглядеть пузырёк.

Стоит также выделить модели, которым добавили прочности, чтобы уберечь их от случайных повреждений при падениях. Такие модели армируются резиновыми вставками, которые дополнительно уберегают их от выскальзывания из рук и гасят полученную силу удара о землю.

Есть и производители, которые, стремясь сделать прибор более универсальным, встраивают поворотные механизмы в держатели цилиндров с жидкостью, позволяющие использовать их для замеров ровности наклонных поверхностей. Регулируемые колбы используются и для калибровки прибора.

Кроме жидкостных, в строительстве применяются и лазерные уровни. Они позволяют измерять ровность на больших расстояниях и производить замеры и разметку с большой точностью. Это бывает незаменимо при возведении крупных построек.

Разновидности

К подбору строительного уровня стоит отнестись серьезно. Это позволит сэкономить не только средства, но и повысит качество произведенных работ. Профессиональные строители выделяют 5 основных видов этого строительного инструмента:

1. Пузырьковый.
2. Электронный.
3. Трубный.
4. Гидравлический.
5. Лазерный.

Пузырьковый

Является самым популярным инструментом так, как прост в применении и универсален. Свое название получили потому, что основной и чувствительный элемент – это воздушный пузырь, который плавает на поверхности жидкости внутри ампулы.

Важно!

У строительных уровней пузырькового типа существует погрешность равная 0,6/1 мм на метр.

Все уровни отечественного производства отвечают ГОСТу 94 16 — 83. В нем прописаны основные условия по технике их производства.

В своей конструкции все модели этого вида имеют:

• полый корпус;
• рёбра жёсткости;
• ампулу с воздухом;
• защитное стекло;
• шкалу измерений в миллиметрах.

Чтобы уменьшить вес прибора основным металлом производства является алюминий. По длине различные – от 25 сантиметров до 3-х метров и более.

Также есть специальные инструменты этого вида, которые используются при монтаже конструкций из металла. В них обязательно будут включены магниты. Они прикрепляют все устройство к поверхности металлоконструкции.

Каменщикам же лучше всего использовать в своей работе уровень, корпус которого усилен и является литым.

Электронный

Приборы этого вида принадлежат к инструментам для профессионалов. Он в своей конструкции обязательно включает:

• угломер;
• несколько ампул с воздухом;
• цифровой дисплей;
• полый корпус;
• защитное стекло;
• шкалу со значениями, которая указана в миллиметрах.

Особенность — это цифровой дисплей. На нем показываются данные по отклонению. Эта величина исчисляется в градусах. Также можно записать измеренные уклоны. Если уклон составляет от 0 до 90 градусов, то он оповестит сигналом.

Проверить точность строительного уровня этого вида несложно. Для этого нужно:

1. Положить его на плоскую поверхность.
2. Снять показания.
3. Перевернуть на 180 градусов.
4. Снять новые значения.

Важно!

Если по разности показания расходятся более чем на 0,3 градуса, то необходимо устройство калибровать.

Трубный

Этот вид строительных уровней используется при прокладке водопровода, канализации и газопровода. Он позволяет трубы при обустройстве коммуникаций устанавливать строго горизонтально или вертикально. Также он удобен в работе с различными балками, профилем округлой формы. Основной особенностью трубного профиля считается его форма в виде латинской буквы – «V», а также магниты, которые позволяют с легкостью устанавливать уровень на металлические поверхности.

Этот вид уровня имеет такую же конструкцию, как и пузырьковый. Отклонение показывает воздушный пузырь в стеклянной ампуле.

Гидравлический

Это прибор, используется в том случае, если нужно нанести горизонтальную разметку на строительных объектах, которые расположены друг от друга на расстоянии. Например, его используют при строительстве фундамента, кладке кирпичных стен и иных элементов строительства, которые расположены в одних плоскостях.

Его конструктив включают в себя пару сосудов, которые соединены друг с другом трубкой из прозрачного пластика или стекла. Перед тем как начать работать его нужно заполнить водой на две трети от объема колбы. Вода внутри аппарата должна быть без воздушных пузырьков. Если они присутствуют, то от них нужно избавиться. Они влияют на точность измерений.

Чтобы разметка была точной лучше всего использовать одну начальную точку.

Лазерный

Иное название – «нивелиры». Так же как и электронные уровни относятся к профессиональному оборудованию. Стоят они значительно дороже, но обладают массой дополнительных характеристик.

Это самое точное оборудование. Отклонение составляет 0.1/1 мм на метр. Используется в строительстве поверхностей по горизонтали, вертикали и наклонных плоскостях. Расстояние между объектами строительства может достигать нескольких 10-ов метров.

Важно!

Существуют ротационные лазерные уровни, охватывающие все пространство, которое находится в округе.

Проверка соответствия горизонту

Многие строительные уровни нижнего ценового диапазона не обладают вогнутой нижней поверхностью. Из-за её отсутствия ошибки в замерах существенно возрастут. Уровни с ценой выше средней отметки лишены этого недостатка – прикладываемая сторона у них уже в полной готовности. Уровень прикладывается к измеряемой поверхности именно этой стороной, а не наоборот. Если приложить инструмент верхней, а не нижней гранью, то возможен скос даже на идеально горизонтальной или такой же вертикальной поверхности.

Одна пара противоположных по отношению друг к другу отметок нанесена в виде чётких делений, вторая – уже еле видимые линии. Последние требуются для обнаружения значения, на которое отличается замеряемая горизонтальность от безупречной. Для уточнения горизонтальности, например, при установке подвесной полки, сделайте следующее.

• Отметьте нужную точку на стене при помощи карандаша или маркера.
• Приложите один из концов уровня к только что сделанной отметке.
• Поверните уровень относительно вашей отметки так, чтобы в горизонтальной капсуле пузырёк указал на идеальное соответствие проводимой линии горизонту.
• Проведите линию по выставленному горизонтально уровню.
• Вы можете установить крепления и подвесить полку. Она будет висеть идеально ровно.

Что делать, когда уровня нет под рукой

В современном мире сотовый телефон становится универсальным гаджетом для решения многих бытовых вопросов. Например, можно скачать приложение “Строительный уровень”, и он будет всегда под рукой. Приложение можно скачать в Андроиде и IPhone.

С помощью данного мобильного приложения можно:

• измерить величину углов;
• протестировать наклон поверхности;
• измерить длину и отвес.

Точность произведенных измерений мобильного приложения очень высокая. Пользоваться приложением можно бесплатно. Чтобы не мешали рекламные вставки, можно просто отключить гаджет от сети.

Есть еще приложения – “Уровень лазера” и “Bubble level”. Приложения оснащены подробной инструкцией, чтобы мастера могли быстро приступить к работе. Расшифровка данных облегчает и ускоряет работу с измерениями. Во время работы с приложением можно делать скриншоты и пересылать их на другие мобильные устройства. Во время работы с приложениями интернет можно не подключать.

Bubble level (пузырьковый уровень) достаточно реалистично имитирует строительный уровень и колбу с водой и воздушными пузырьками. Пользователь видит на экране айфона трубку с воздушным пузырьком, который движется. По расположению этого пузырька определяется неровность поверхности по вертикали и горизонтали. Также программа помогает выявить, на сколько градусов отклонилась поверхность от оси Y и X. Программа интуитивно понятна, легко настраивается, несложная в управлении.

Обзор строительных уровней видео

Механизм измерения кривизны

Водяной строительный уровень очень прост в своей конструкции. В основу его работы положена способность жидкости выталкивать на свою поверхность воздух в виде пузырьков. Само устройство представляет собой металлическую, пластиковую или деревянную раму с закреплёнными в её толще или на поверхности цилиндрическими резервуарами с окрашенной жидкостью и пузырьком воздуха внутри. На резервуары нанесены специальные измерительные отметины, которые и показывают в градусах показатель кривизны поверхности.

Принцип такой: если пузырёк воздуха находится между двумя центральными метками, поверхность имеет допустимую кривизну для проведения работ на ней. Если же он пересекает метки в одну или другую сторону, это означает, что перед выполнением любых работ стоит устранить существующий наклон

Следить за целостностью резервуаров стоит очень пристально, ведь малейшие их повреждения в результате неосторожности сводят на нет весь эффект от использования прибора

Калибровка уровня

Когда колба закреплена винтами сделать калибровку довольно просто:

прикладываете рейку к стене и выставляете пузырек строго по центру. Снизу отмечаете и проводите линию.

переворачиваете уровень на другую сторону и совмещаете с одним из концов отрезка. Опять контролируете чтобы пузырек был по центру. Проводите вторую линию.

теперь остается разделить образовавшийся угол пополам и провести между двумя третью линию (биссектрису)

прикладываете рейку к этой линии и регулируете колбу винтами, пока пузырек не встанет по центру

Правильная вертикаль выставляется по отвесу. Причем отвес должен быть из цветного металла.

На сталь при достаточно длинном шнуре могут повлиять магнитные поля. Кроме того, на сам отвес нередко налипают намагниченные опилки, а это опять лишняя погрешность и отклонение.

Если колба вклеена, то можно попробовать отрегулировать ее путем не сильного постукивания по отвертке, приложенной к краям колбы.

Ударять нужно по возвышенной части. Правда хорошей точности добиться таким способом проблематично.

В любом случае, вы мало что теряете. Ведь уровень у вас и так безбожно врет. Если же такой метод помог, необходимо проклеить стыки колбы суперклеем.

Технология использования в работе

Если вас интересует, как пользоваться пузырьковым уровнем, то делать это несложно. Достаточно определить рабочую поверхность и приложить ее к выравниваемой плоскости.

Размещать устройство боком не следует, поскольку результаты измерений будут некорректными.

Важно, чтобы он был в центре ампулы. При наличии левого перекоса необходимо опустить край слева или приподнять справа. И наоборот

И наоборот.

Когда вы работаете по вертикали, то прикладывать приспособление нужно так, чтобы можно ориентироваться по ампуле с узкой стороны. О ненужной выпуклости снизу, которую нужно удалить, говорит отодвинутый от стены пузырек. Если он смещен в сторону выравниваемой плоскости, то следует увеличить объем в нижней части относительно инструмента.

Пузырьковый уровень весьма популярен при строительстве. Качественно настроенный инструмент помогает отделывать поверхности с максимальной точностью, создавая ровную поверхность по вертикали или горизонтали.

Конструкция пузырькового уровня

Что представляет собой строительный уровень пузырькового типа, знают даже те, кто впервые взял прибор в руки. Корпус инструмента имеет прямоугольную конструкцию, и изготавливается он из таких материалов, как пластик, металл, алюминий, дерево и прочие. Нижняя грань на приборах среднего и высокого качества имеет фрезеровку, позволяющая удалить неровности на поверхности, к которой прикладывается инструмент.

Второе название пузырькового уровня звучит как ватерпас. В конструкции корпуса этого измерительного прибора размещается стеклянная колба (одна, две или три), посредством которой и происходит выполнение измерительных манипуляций. Колба заполняется жидкостью, в качестве которой выступает спирт или дистиллированная вода. Реже используется масло.

Обычная вода не применяется, так как она имеет свойство испаряться при высоких температурах и замерзать при минусовых показателях термометра. Колба заполняется жидкостью на 95%, а остальные 5% — это воздух. Именно этот воздух является главным ориентиром измерительного прибора — называется капелька.

Для чего в конструкции инструмента применяется разное количество колб? Наличие в конструкции прибора 2 или 3 стеклянных колб расширяет возможности инструмента.

• Одна колба применяется для измерения горизонтальной плоскости с размерностью в 180 градусов
• Две колбы нужны для того, чтобы измерить не только горизонтальную плоскость, но и вертикальную направляющую на 90 градусов
• Три колбы на приборе нужны для того, чтобы выполнять более сложные работы. Третья колба позволяет проводить измерения углов наклона. Третья колба крепится под углом 45 градусов или может иметь функцию поворота

Колбы крепятся внутри корпуса, а для снятия точных замеров, на стекло ампулы наносится разметка в виде рисок. Перемещение воздуха за пределы отметок говорит об отклонении поверхности от прямолинейного ориентира. На фото ниже представлен пузырьковый уровень с обозначениями главных конструктивных элементов.

Это интересно!Пузырьковым этот вид измерительного инструмента называется потому, что главным элементом измерений выступает пузырек с воздухом, находящийся в стеклянной колбе.
