Среди электроинструментов, как бытовых, так и профессиональных, шуруповерт – один из самых востребованных. С его помощью можно не только выкручивать и вкручивать саморезы, но и сверлить отверстия. Инструментами, питающимися от сети, пользоваться можно не всегда и не везде, да и шнур все время мешает работе. От этих недостатков избавлены аккумуляторные шуруповерты. С ними можно свободно перемещаться и не зависеть от наличия в помещении розетки.
Важным элементом каждого аккумуляторного инструмента является батарея, позволяющая работать с ним автономно. Это очень удобно, но рано или поздно перед каждым владельцами такого электроинструмента встает вопрос о том, как зарядитьаккумуляторшуруповерта.
Особенности зарядки аккумуляторов
Как правильно заряжать аккумулятор шуруповерта, чтобы он прослужил, как можно дольше?
Перед первым использованием батареи требуетсязарядить, поскольку они разряжаются во время хранения. Чтобы емкость аккумулятора шуруповерта стала максимально возможной для никель-кадмиевого элемента, рекомендуется его трехкратная зарядка и последующая разрядка. Таким образом, так как у новой батареи емкость неполная, ее нужно довести до рабочей полной емкости. После этого аккумуляторы нужно будет заряжать, как только их мощность станет минимальной. Литий-ионные батареи более просты в использовании. Они не имеют эффекта памяти, поэтому можно не доводить их до полной разрядки и заряжать тогда, когда это удобно.
При зарядке нужно учитывать оптимальный температурный режим процесса. Лучше, чтобы температура окружающей среды была выше десяти градусов и не превышала сорока. Во время зарядки аккумуляторы иногда нагреваются, однако так быть не должно, так как перегрев отрицательно влияет на их работу, и нужно их охлаждать. В зарядном устройстве батареи оставлять нежелательно. Да и хранить их лучше, отсоединив от шуруповера, отдельно от самого инструмента. Если аккумуляторы не используются длительное время, их следует подзаряжать один раз в месяц.
Аккумуляторные батареи лучше покупать в специализированных точках продажи. Правильная эксплуатация поможет увеличить их срок службы. Элементы при работе нежелательно разряжать полностью, до остановки двигателя. На то, что они нуждаются в зарядке, укажут их заметно пониженные рабочие характеристики.
Что делать, если не заряжается аккумулятор шуруповерта?
Если не заряжается аккумулятор шуруповерта, возможно, причину стоит искать в его изношенности либо в неисправной работе зарядного устройства. Однако нередко проблема заключается в нарушении контакта между клеммами батареи шуруповерта и зарядного устройства, так как со временем они разгибаются. В этом случае можно разобрать зарядное и подогнуть его клеммы.
Кроме того, через некоторое время использования и контакты аккумулятора, и контакты зарядного устройства могут окисляться и загрязняться. Даже незначительные изменения такого рода могут помешать нормальной зарядке батарей. Это обычно выражается в значительном уменьшении и времени заряда, и продолжительности работы самого аккумуляторного электроинструмента. Чтобы такого не было, нужно периодически протирать контакты батареи, зарядного устройства для аккумуляторашуруповертаи инструмента.
READ Биты Для Шуруповерта Какие Лучше
К сожалению, характеристики аккумуляторных элементов со временем ухудшаются. Так, при неправильной эксплуатации никель-кадмиевых батарей, чаще всего используемых в бытовых моделях шуруповертов, они быстро теряют емкость. Знатоки иногда советуют «разгонять» такие аккумуляторы. Аккумуляторный блок разбирается, и определяются проблемные элементы. После этого требуется их зарядка. Каким током заряжать аккумулятор шуруповерта в этом случае? Специалисты рекомендуют сначалазарядитьтакие элементы большим током, чем это положено, потом разрядить их и еще раз зарядить, но малым током. Если в Ni-Cd аккумуляторах еще не испарился электролит, такая «терапия», возможно, поможет вернуть их к жизни.
Кроме того, можно восстановить один аккумуляторный блок из двух, частично утративших емкость, выбрав из них и спаяв вместе целые «банки». После этого для выравнивания заряда требуется полностью зарядить и разрядить несколько раз восстановленный блок.
Также причина в том, что батарея не заряжается, может быть в температурном датчике.
Как реанимировать аккумулятор шуруповёрта?
Восстанавливать можно только никель-кадмиевые АКБ. Так как они наиболее распространены в бытовых шуруповёртах, это нужно знать. Реанимировать можно двумя способами: метод сжатия электролита (если он ещё есть) и прошивка током, большим от исходного. Часто в старых аккумуляторах очень низкий уровень электролита, прошивка если и поможет, то ненадолго. Но если в данный момент замена элемента невозможна, такой метод спасёт на некоторое время.
Наилучший способ ремонта шуруповёрта — это замена неисправных элементов на новые. Для данного вида восстановления нам понадобится либо донор из другого АКБ, либо покупка нового. Лучше купить новый, так как поставив бывший в употреблении, возможно, через неделю придётся опять что-нибудь восстанавливать. Новые элементы стоят недорого и продаются в специализированных магазинах или интернете. Главное, при покупке нужно быть уверенным в аналогичности заменяемого блока.
Операции по внедрению донора
Чтобы поменять отработавший своё элемент, вам нужен паяльник, припой и флюс, желательно на канифоли. Восстанавливать аккумулятор мы будем посредством пайки. Если вы хоть раз брали в руки паяльник, у вас не возникнет сложностей с этим. В противном случае сейчас существует множество обучающих видео. Восстановление происходит так: обрезаем неисправный элемент, на его место ставим новый.
Восстановление аккумулятора шуруповёрта, нюансы пайки
- Паять нужно в ускоренном темпе, иначе вы рискуете перегреть батарею, которая после этого не будет функционировать.
- При пайке нужно использовать старые элементы соединения или медные провода соответствующего диаметра. Тонкие элементы проводов будут греться, что приведёт к срабатыванию защиты от перегрева. Постарайтесь не поменять местами плюсовой контакт с минусовым. Для этого лучше всего пометить элементы.
После проведения пайки восстановление практически закончено. Осталось только выровнять потенциал элементов. Ставим аккумулятор на зарядку до упора, потом даем ему день остыть. Если вы ничего не перепутали при пайке, то мультиметр покажет примерно одинаковое напряжение на всех элементах. Потом нужно поработать шуруповёртом до полной разрядки. Это не значит гонять его до упада, иначе придётся потом восстанавливать и его. Данную процедуру зарядки-разрядки нужно повторить ещё два раза. Эти нехитрые манипуляции заставят работать ваш АКБ по полной.
Что мы имеем в итоге
А в итоге мы получаем практически новый и при этом привычный для рук инструмент, который будет радовать вас не один год. И теперь вы знаете, как восстановить аккумулятор шуруповёрта.
Срок службы аккумулятора для шуруповерта
Батарея может служить около трех-четырех лет при правильной ее эксплуатации и хранении. На практике этот срок порой уменьшается до двух лет. Менять постоянно инструмент очень дорого, поэтому лучше выбрать сразу оптимальный вариант для тех или иных целей.
Существуют 3 разных вида аккумуляторов:
Независимо от типа батареи, срок их службы зависит от количества использованных зарядов и способов хранения. То есть, чем больше работает инструмент, тем быстрее он разряжается. При этом «простой» в работе негативно влияет на срок использования, особенно если хранить инструмент в состоянии, когда он сел.
Виды батарей для шуруповертов
Главное требование к батарее шуруповерта – она должна быстро восстанавливаться после разряжения. Быстрое восстановление аккумулятора шуруповерта могут обеспечить батареи трех видов.
Никель-кадмиевая (Ni-Cd)
Самый старый из трех видов аккумуляторных батарей шуруповерта. Номинальное напряжение составляет 1,35 В, в конце разрядного цикла – 1 В. Количество циклов – до 900, на это влияет качество сборки и материалов.
АКБ типа Ni-Cd
Никель-металлгидридная (Ni-MH)
Последователь аккумулятора шуруповерта типа ni-cd, призванный восполнить минусы кадмиевого АКБ. Номинальное напряжение – 1,25 В, в конце цикла – 1,1 В. Количество циклов – до 800.
АКБ типа Ni-MH
Литий-ионная (Li-Ion)
Напряжение в литий — ионных аккумуляторах шуруповерта значительно выше, чем у двух предыдущих – 3,7 В в начале разрядного цикла и 2,5 В в конце. Количество циклов – до 600. На этом достоинства заканчиваются, а минусов достаточно:
- при регулярном разряжении до упора прослужат недолго;
- даже при полной зарядке в нерабочем режиме ежемесячно «съедается» больше 1% заряда;
- в целом менее продолжительный срок эксплуатации, чем у Ni-Cd и Ni-MH, и частота использования на это мало влияет;
- стоят дороже, чем два других типа;
- пожароопасные.
АКБ типа Li-Ion
Виды АКБ для шуруповертов и их особенности
В современных аккумуляторных шуруповертах и дрелях используются три типа батарей:
- Никель-кадмиевые (NiCd, Ni-Cd).
- Никель-металлогидридные (Ni-MH или NiMH).
- Литий-ионные (Li-ion).
Рассмотрим особенности каждого из типов аккумуляторов подробно.
Никель-кадмиевые
Этот тип источников энергии, пожалуй, самый старый. Появились кадмиевые аккумуляторы в 70-х годах, и это был настоящий прорыв. По сравнению с кислотно-свинцовыми и щелочными батареями никелевые оказались намного компактнее при той же электрической емкости и имели умеренную цену.
Как и свинцово-кислотные, Ni-Cd элементы могут отдавать довольно большой ток в нагрузку и выдерживать до 1 000 циклов заряд/разряд. Причем такое количество циклов – всего лишь гарантия производителя. Фактически батарея продолжает служить и по достижении этой цифры.
Время зарядки Ni-Cd батареи в среднем составляет 6-8 часов, что, к сожалению, многовато, но все же меньше, чем у его кислотных и щелочных собратьев. Отличаются никелевые АКБ и своей «морозоустойчивостью» – они отлично работают при температурах до -20 градусов Цельсия. Дополнительно кадмиевая технология допускает глубокую разрядку, а срок службы батареи зависит в основном от количества циклов заряд/разряд. Храниться же такая батарейка может долго – до 7-8 лет.
Но есть у этого типа аккумуляторов и недостатки, причем существенные. Один из них – большой саморазряд, который может достигать 10% в месяц. Таким образом, если шуруповерт пролежал без дела, скажем, полгода, то перед использованием его придется зарядить.
Еще один недостаток – так называемый «эффект памяти». Если батарею постоянно подзаряжать, не разряжая в ноль, то она «запомнит», до какого уровня ее разряжали и по достижении этого порога просто откажется работать, “сказав”, что разряжена. Именно поэтому аккумуляторы данного типа нужно периодически «гонять» – полностью разряжать и тут же заряжать до 100%.
Никель-металлогидридные
Этот тип аккумуляторов появился чуть позже – в начале 90-х годов прошлого века. Ni-MH элементы обладают сходными с кадмиевыми характеристиками, но эффект памяти проявляется у них намного слабее (но все же проявляется) и, главное, в таких аккумуляторах отсутствует кадмий.
Ni-MH батарея аккумуляторов для шуруповерта
Никель-металлогидридная батарея способна отдавать приличный ток, хорошо работает на морозе, а ее саморазряд составляет те же 7-10% в месяц. Что касается стоимости, аккумуляторы этого типа несколько дороже кадмиевых, количество же циклов заряд/разряд, от которого зависит срок службы, составляет всего 300-500 раз, что является существенным минусом. Срок хранения таких элементов – 6-7 лет. Соотношение габариты/емкость, как и время заряда – до 8 часов, сходны с кадмиевыми. Металлогидридные элементы, как и кадмиевые, хорошо переносят глубокий разряд.
Литий-ионные
Li-Ion технология на сегодняшний день является передовой. Литиевые элементы намного компактнее и легче предыдущих при той же электрической емкости и, что очень удобно, могут заряжаться повышенным током. При этом время полной зарядки литий-ионных АКБ может быть сокращено до 1-2 часов.
Li-Ion батарея аккумуляторов для шуруповерта
Большим преимуществом батареек этого типа является и практически полное отсутствие эффекта памяти – инструмент можно подзаряжать когда угодно и до любого уровня. Саморазряд Li-Ion батарейки относительно невелик и составляет примерно 2-3% емкости в месяц.
Что касается недостатков, то до относительно недавнего времени это были высокие степени пожаро- и взрывоопасности. При неправильной эксплуатации батарея могла загореться, а то и взорваться. Причем горящий элемент практически невозможно потушить водой – это только усиливает горение.
Еще один серьезный недостаток элементов этого типа – они не терпят глубокого разряда и перезаряда. В первом случае АКБ тут же выходит из строя, во втором – может загореться. Но эту проблему тоже легко решили все тем же контроллером, который отключает элемент питания от нагрузки при критическом разряде и от зарядного устройства, если АКБ зарядилась.
Обычный ресурс Li-Ion батареек составляет 600 циклов заряд/разряд, но он также сильно зависит и от «возраста». Храниться литий-ионная АКБ может не более 2-3 лет независимо от того, работает она или просто лежит в столе.
Выбирая инструмент с такими элементами питания, следует учитывать, что они будут плохо вести себя на морозе (сильное снижение емкости, которая, впрочем, восстановится в тепле). В дополнение они не смогут отдать большой ток при любой температуре, а значит, не обеспечат большой крутящий момент, необходимый для работы с плотными материалами. И стоимость Li-Ion элементов намного выше, чем у никелевых собратьев.
От чего зависит время зарядки
Факторы, влияющие на время зарядки аккумуляторной батарейки:
Оптимальная температура для зарядки батареек.
- температура. Для большинства АКБ допустимые значения находятся в пределах от -5 до +50°, при этом рекомендуемая температура – 20 – 25°;
- химический состав. Никель-цинковые элементы заряжаются от специального ЗУ;
- сколько заряда в батарее оставалось.
Также на скорость зарядки влияют: значение зарядного тока (чем выше, тем быстрее) и уровень емкости АКБ.
Работающее зарядное устройство греется – это нормально, и обуславливается восполнением заряда. Если же корпус прибора сильно горячий, его отключают от сети.
Проверяем показатели под нагрузкой
Это значит, что мы будем проверять, в течение какого промежутка времени АКБ шуруповерта разрядится полностью при условии подсоединения к ней дополнительной нагрузки — например, электрической лампочки.
Уровень нагрузки нужно выбрать, ориентируясь на мощность аккумуляторной батареи. Если же в инструкции по эксплуатации она не указана, ее следует рассчитать самостоятельно. Она будет равняться половине силы тока, отдаваемой батареей во время работы, умноженной на U источника тока. Обычно этот показатель составляет от 35 до 40 Ватт, а это значит, что нагрузкой может послужить фара от автомобиля от 35 Ватт, либо 12-вольтовая лампочка.
Для снятия показаний АКБ нужно подключить к лампе через амперметр, а сами показания снять вольтметром. Время подключения — две-три минуты, после чего замеряем U. Если оно меньше 12,4 вольт, какая-то «банка» точно вышла из строя. Также о неисправности аккумулятора может свидетельствовать и значительное снижение яркости лампочки. Если она быстро гаснет за две-три минуты, аккумулятор явно не в порядке, и его емкость очень мала.
Правила работы с инструментом
Купив шуруповерт, ознакомьтесь с правилами эксплуатации, чтобы он прослужил долго. Сразу потребуется зарядка. Как правильно заряжать аккумулятор шуруповерта? Это зависит от типа зарядных элементов.
Никеле-кадмиевые заряжают до 3 раз. Новый источник питания не имеет полной емкости, зарядка увеличивает ее до полного объема. В процессе работы последующее пополнение выполняют после снижения мощности до минимального уровня.
У литиево-ионных батарей нет эффекта запоминания, поэтому их запитывают в удобное время, не доводя до окончательной разрядки.
Чтобы обеспечить нужный заряд устройства, обратите внимание на температуру окружающей среды. Ее диапазон равен 10-40 градусам Цельсия
Для бесперебойной работы аккумулятора выполняйте такие рекомендации:
- не допускайте перегрева, это плохо отражается на работе инструмента, если это произошло, прекратите работу и охладите аппарат;
- батарею отсоединяют от аппарата и кладут на хранение;
- при редком использовании аккумулятор заряжают не чаще 1 раза в месяц;
- при первом включении нельзя полностью разряжать аккумулятор, на падение зарядки укажет снижение оборотов устройства.
Выполнение этих пунктов позволит грамотно пользоваться агрегатом.
Сколько заряжать аккумулятор? Продолжительность зарядки приводится в паспорте. Часто к зарядному устройству прилагается система индикации. Она наблюдает за процессом зарядки и определяет ее окончание. Обычно вся процедура длится 7 часов.
Проверка и диагностика аккумуляторной батареи шуруповерта
Причина плохой работы шуруповерта может быть не в аккумуляторе, а в неисправностях мотора, редуктора, блока питания. Надежный способ определить источник проблемы – поставить вместо старой батареи такую же, которая обычно идет в комплекте вторым экземпляром. Прежде чем браться за вскрытие корпуса аккумулятора шуруповерта, его нужно зарядить до максимума. В случае с Ni-Cd устройствами требуется их сначала разрядить в ноль во избежание эффекта памяти. Для проверки и диагностики аккумуляторной батареи шуруповерта применяют 2 способа.
С помощью мультиметра
После того, как аккумулятор шуруповерта полностью заряжен, нужно его разобрать. Верхняя крышка блока обычно зафиксирована либо шурупами, либо клеем.
Здесь крышка приклеена
В первом случае понадобится отвертка, а клееный шов лучше аккуратно разделывать канцелярским ножом. Можно дополнительно вставлять еще какой-то острый предмет – ту же отвертку или саморез. Когда верхняя крышка освободится от склейки, ее будет нетрудно снять. Но нельзя забывать, что после ремонта корпус аккумулятора шуруповерта предстоит заново склеивать, а это не так просто и быстро, как закрутить шурупы.
После снятия крышки можно увидеть все банки, соединенные воедино. Цель – внимательно перебирать их, чтобы определить не исправные.

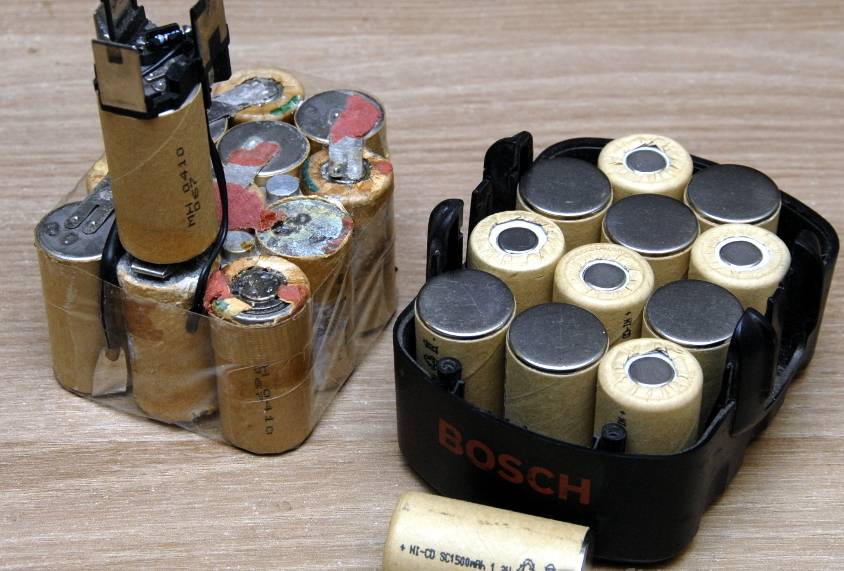

Так выглядит разобранный АКБ
Иногда испорченную банку аккумулятора шуруповерта выдают визуальные признаки – деформации, окисление и т.д. Может быть видно нарушение целостности соединительных пластин. Впрочем, это не отменяет главного: протестировать на выходное напряжение необходимо каждую банку.
Для этого применяется мультиметр. Каждая банка аккумуляторной батареи шуруповерта аккуратно извлекается из корпуса, и проводятся замеры. Мультиметр нужно переключить в режим постоянного тока, и подвести черный провод к минусовому контакту банки, а красный – к плюсу. Показатели нормального выходного напряжения составляют 1,2 – 1,4 В для никель-кадмиевых и никель-металлгидридных батарей, 3,6 – 3,8 В – для литий-ионных. Полученные от мультиметра значения надо зафиксировать на бумаге или в электронном виде, а еще лучше – написать на каждой батарейке ее значение маркером, это не причинит вреда.

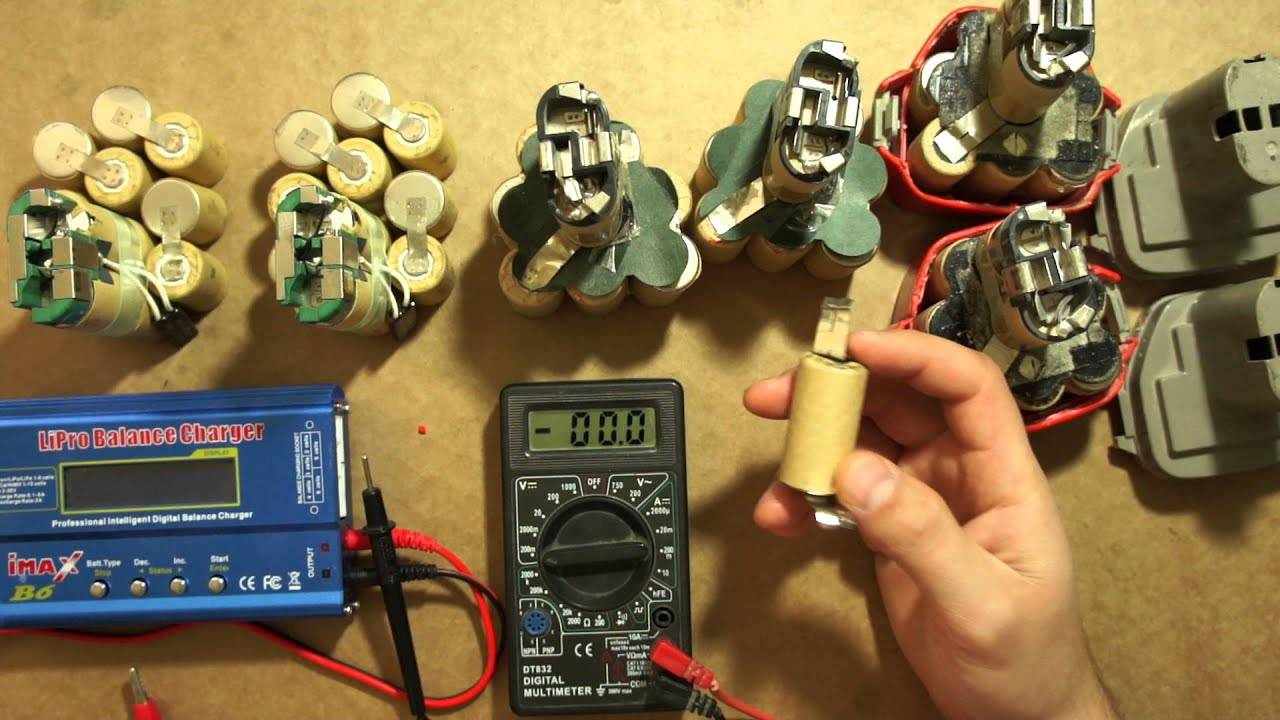

Тестирование батареек мультиметром
Если есть 2 мультиметра, задача немного упрощается: один будет работать как амперметр, второй как вольтметр. Если же прибор только один, его надо настроить в режим измерения напряжения, а в роли амперметра использовать простой провод от мультиметра до источника питания.
Подключение такое:
- два тонких провода (0,25 мм кв) от вольтметра к источнику питания;
- чуть более толстые провода от аккумулятора к амперметру и источнику питания, а также от амперметра к вилке.
Тестирование мультиметром
Если вольтметр выдает номинальное напряжение, а ток заряда на амперметре не дотягивает до 1 А, то, скорее всего, дело в неисправности какого-то элемента батареи. Тут не получится реанимировать аккумулятор шуруповерта самому в домашних условиях – надо нести в ремонт. Если разряженная АКБ имеет суммарное напряжение 16,8 В, это указывает либо на короткое замыкание, либо на естественное разряжение. Для заряженного аккумулятора шуруповерта упомянутый показатель напряжения означает короткое замыкание элемента: восстановление – не выход, только замена.
Проверка методом нагрузки
Для этого варианта проверки не надо разбирать аккумулятор шуруповерта. Потребуются автомобильные лампочки. Они служат индикатором силы тока.
Проверка делается так:
- Полностью зарядить АКБ шуруповерта.
- Дать на него номинальную нагрузку. Она рассчитывается делением мощности шуруповерта на номинальное напряжение аккумулятора. Чтобы в цепи появилась необходимая нагрузка, надо подключить автолампочки.
- Если отдача тока от батареи шуруповерта длится несколько минут, напряжение чуть ниже номинального, а яркость ламп не снижается, то аккумулятор в норме. Преждевременное ослабевание тока аккумуляторной батареи шуруповерта типа ni-cd – проявление эффекта памяти. Тогда требуется восстановление.
Диагностика с автолампочкой
