Особенности конструкции и функции
Звездочка привода цепи функционально совмещена с барабаном сцепления, внутри которого находятся кулачки, сжатые пружиной. Особенность устройства конструкции состоит в том, что вал двигателя проходит и свободно вращается внутри барабана сцепления. На конце вала жестко зафиксированы разжимные кулачки.
При работе на холостом ходу пружина сжимает кулачки и они не касаются барабана. При увеличении оборотов центробежная сила превосходит жесткость пружины и кулачки приходят в соприкосновение со стенками барабана. Последний начинает вращаться.
Зубья пильной цепи находятся в зацеплении с зубьями ведущей звездочки. Одна из функций автоматического центробежного сцепления состоит в защите двигателя при возрастании нагрузки на цепь свыше допустимого предела. Это может возникнуть при заклинивании цепи.

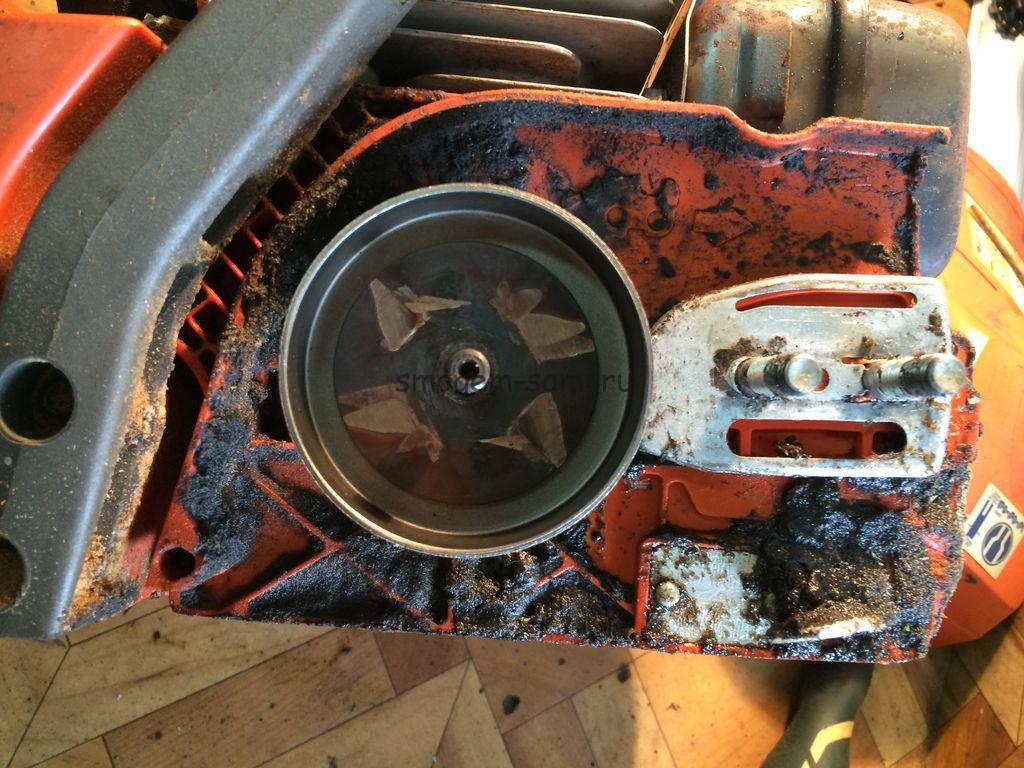

Внешняя часть барабана охвачена лентой аварийного тормоза. При откидывании рукоятки лента прижимается к барабану и тормозит его вращение. Эффект получается такой же, как и при заклинивании цепи.
Особенность всех бензопил — барабан и кулачки сцепления крепятся на валу при помощи гайки с левой резьбой, чтобы механизм не раскручивался во время работы.
Как снять звездочку с бензопилы: самостоятельная замена
Сегодня почти каждый житель загородного дома или дачник имеет собственную бензопилу. Не обойтись без этого во время регулярных лесозаготовок, садоводства и муниципальных работ. Спрос на бензопилы не падает, но даже растет из-за того, что для работы этих устройств не нужно много знаний и навыков. Единственное, что нужно регулярно делать. это проводить технические осмотры.
Как и любой инструмент, бензопилы требуют тщательного личного ухода. Необходимо постоянно проверять подачу масла в цепь, натяжение цепи, работу тормозов, системы зажигания и другие вещи. К счастью, практически любую неисправность можно решить дома самостоятельно.
Замена звездочки на бензопиле своими руками
В процессе регулярной работы бензопилы звездочка, показанная на фото, находится под сильной нагрузкой, и поэтому она часто выходит из строя. Звездочка или иначе барабан сцепления. важная и неотъемлемая часть бензопилы, которая передает энергию вращения от привода к цепи.
Учитывая безопасность приводного звездочки и цепи бензопилы, есть два способа работы:
- используя только одну цепь
- используя поочередно две или более цепей.
READ Как Смазать Звездочку На Шине Бензопилы
В первом случае цепь можно управлять до полного истирания. Однако здесь есть ряд недостатков. Используя только одну цепь, проблематично контролировать его состояние во время интенсивной работы. Удар гвоздями или другими металлическими деталями заставляет подстраивать цепь, но поскольку он один, работа замедляется.
Во втором случае дежурство цепей позволяет равномерно изнашиваться как звездочки, так и цепей.
Кроме износа самой звездочки, не забывайте о ее подшипник, который работает в режиме холостого хода. Поэтому очень часто они не обращают на это внимания и забывают смазывать.
Обычно при замене ведущей звездочки они немедленно пытаются заменить как подшипник, так и цепь. Это делается благодаря изменению длины шага цепи в результате интенсивной работы.
Порядок действий, чтобы поменять звездочку на бензопиле своими руками
В Интернете очень много, наглядно демонстрирует, как заменить барабан сцепления (звездочку) таких известных брендов, как Stihl, Husqvarna, Druzhba, Ural и другие. Их легко найти.
Каждый тип бензопил имеет свои особенности конструкции, но принцип их работы одинаков, поэтому общая идея сводится к таким действиям:
Крышка тормоза цепи снята. В этом случае тормоз следует тянуть к вам, чтобы тормозная полоса не контактировала с чашкой сцепления. Далее, пару орехов, которые держат крышку, откручивают. Снимает натяжение цепи, позволяет полностью снять крышку.
Шину удаляют цепью, попутно удаляют любую грязь.
Теперь нужно зафиксировать поршень в цилиндре. Это делается с помощью специальной пробки и фиксатора, но можно использовать обычную веревку. Вращая муфту, необходимо выявить момент, когда поршень достигнет розетки. Канат опускают в отверстие для свечи зажигания и фиксируют поршень. Для удобства на веревке завязывают несколько узлов. Веревку нужно будет снять после замены, поэтому не отпускайте.

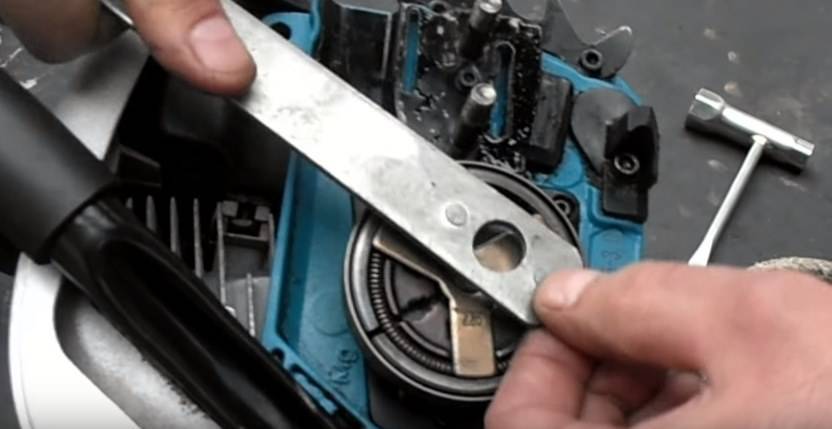

После этого можно приступать к откручивания гайки сцепления
Важно не забывать, что есть левая нить, то есть ее нужно закрутить по часовой стрелке. Использование зубила молотком недопустимо
Это повредит гайку.

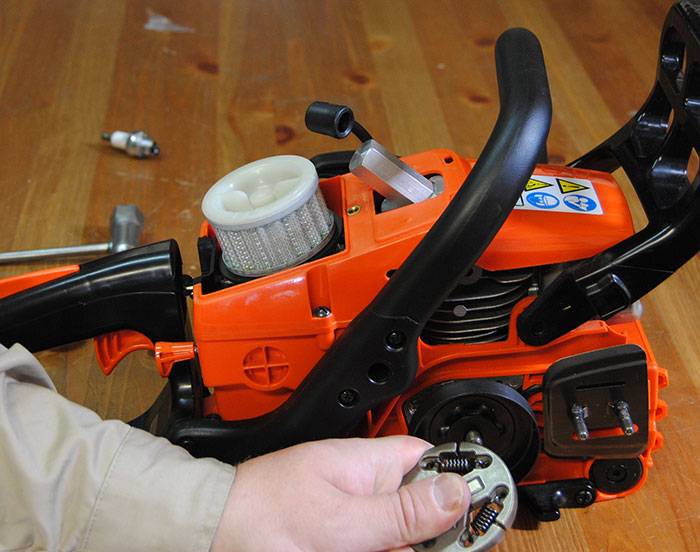

Теперь вы можете снять сцепление и барабан приводного колеса.
Замена барабана сцепления.
Сбор всех деталей вместе в обратном порядке.
Во время замены звездочки следует учитывать некоторые особенности различных пыльцу. Например, бензопила Stihl может иметь шайбу между звездочкой и двигателем. Нужно запомнить его положение, снять и повторить положения при составлении.
Также некоторые масляные приводы бензопилы оснащены усиковыми пружиной для передачи вращающейся энергии от звездочки к насосу. Если при составлении пилы усы не попадут в ее паз, то масло перестанет попадать на цепь пилы, что может привести к печальным последствиям.
Чтобы избежать большинства поломок, включая ведущую звездочку, необходимо следить за техническим состоянием пилы, регулярно осматривать, смазывать и тому подобное. Также нужно убедиться, что гвозди, бетон, камень и другие препятствия, приводящие к раннему износу деталей не встречаются на пути цепи.
Что касается замены приводного звездочки, то следует использовать информацию о конструктивных особенностях пилы (Husqvarna, Stihl, Ural, Druzhba и другие), которую можно найти в прилагаемой к пиле.
Алгоритм замены звездочки
В процессе эксплуатации бензопилы все детали имеют правое вращение. Именно поэтому в муфте фиксации сцепления предусмотрена левая резьба. Она снимается с помощью съемника или отвертки по часовой стрелке.
Последовательность замены ведущей звездочки:
- Снимаем защитную крышку с пильной гарнитуры;
- Демонтируем шину и цепь;
В процессе эксплуатации происходит прилипание муфты к ведущей звездочке. Поэтому для ее снятия, чаще всего, необходимо выполнить следующие операции.
- Снимаем крышку воздушного фильтра и сам фильтр;
- Для того, чтобы обеспечить доступ в цилиндр мотора вывинчиваем свечу;
- Вращая вал, поднимаем цилиндр до верхнего положения, отводим его назад на 5-10 мм;
Фиксируем коленвал с помощью плотного шнура, которым заполняем все внутренне пространство над поршнем; Специальным съемником, вращая его по часовой стрелке, снимаем муфту сцепления; при отсутствии съемника операцию можно провести монтировочной отверткой и средним молотком. Легкими постукиваниями за часовой стрелкой сдвигаем муфту, затем откручиваем ее руками
В этом случае, советуем проявлять особую осторожность, дабы не повредить муфту сцепления и не оставить заусениц на металле; Снимаем ведущую звездочку осматриваем ее, затем инспектируем игольчатый подшипник и сепаратор;
Важно: производя замену ведущей звездочки, следует помнить, что на шине размещена ведомая звездочка. Советуем проводить замену обеих деталей одновременно, дабы избежать износа цепи и других поломок бензопилы
Несколько полезных советов:
- При замене ведущей шестерни всегда проводите смазку игольчатого подшипника;
- Подбирайте шину и цепь с одинаковым шагом. В противном случае звездочка на вашей бензопиле будет развальцовываться и быстро придет в негодность;
- Следите за поведением бензопилы во время распиловки. Если цепь начинает клинить, вести в сторону, пропил становится неровным – проведите осмотр звездочки, очевидно, она износилась и требуется ее замена;
- После работы всегда очищайте бензопилу. Периодически снимайте боковую крышку и удаляйте опилки. Если этого не делать, то мусор будет смешиваться с маслом, попадать на цепь и звездочку.
Особенности барабана сцепления в бензопилах
Барабан, располагающийся в основе сцепления механизма, является неотъемлемой частью системы привода цепи. Эта деталь своей формой напоминает звезду, за счет чего она и получила свое название. В зависимости от вида бензопилы деталь может быть профессиональной или бытовой. Так как профессиональная пила используется более часто, чем бытовая, то и ведущая звездочка требует регулярной замены. Если говорить о бытовых инструментах, то здесь все зависит от объема выполняемой работы и нагрузки, которая оказывается на цепь устройства.
Чаще всего требуют замены звездочка, венец и подшипник пилы.
В любом случае основной причиной для замены звездочки является износ ее зубцов цепью. В том случае, когда в устройстве установлен монолитный барабан, поверхность цепи прорезает его почти полностью, что требует и полной замены всей детали. Если же бензопила имеет барабан со сменным венцом, здесь можно ограничиться лишь заменой венца.
Обычно для того, чтобы снять звездочку с бензопилы, многие люди обращаются в специализированные сервисные центры, но если есть необходимость сэкономить семейный бюджет, выполнить эту работу можно и самостоятельно. Это мероприятие не выглядит сложным, но при этом требуется иметь все нужные детали и инструменты. Процесс замены звездочки аналогичен для любой модели устройства.
Когда и зачем нужна замена изношенной звездочки бензопилы
Ведущая звездочка цепной бензопилы или электропилы — одна из самых важных частей пильного аппарата. Основная функция звездочки бензопилы: передача крутящего момента двигателя к пильной цепи. Эта передача осуществляется через центробежную муфту сцепления. По типам звездочки можно разделить на профессиональные и бытовые, как и цепи. В процессе эксплуатации бензопилы и пиления древесины ведущая звездочка, как и цепь, постепенно изнашивается.
Давайте узнаем подробнее, почему нужна замена изношенной звездочки цепной бензопилы или электропилы и когда лучше такую замену выполнить.
Основные признаки того, что звездочку нужно поменять:
- на вашей бензопиле была дважды произведена замена цепи (одно из действующих правил эксплуатации бензопилы и электропилы — при частой и активной работе инструментом после двух смен цепи следует заменить ведущую звездочку);
- ухудшилось качество пиления, цепь стала чаще нуждаться в подтягивании;
- вы установили новую цепь, к которой не подходит старая ведущая звездочка (эта деталь не универсальна, и также имеет свой шаг, кроме того, шаги ведущей и ведомой звездочек цепи должны совпадать, иначе инструмент не будет работать);
- вы используете другую шину, более короткую или более длинную.
Видео о замене звездочки на бензопиле:
Немного о правилах эксплуатации узла
Все бензопилы, невзирая на изготовителя, подразделяют на:
- Бытовые. Малая мощность. Предназначены для небольших объемов работ по домашнему ремонту. Продолжительность непрерывной работы: полчаса — час. Рекомендуемое использование — до 50 часов в месяц.
- Полупрофессиональные. Средняя или высокая мощность Способны проработать без перерыва несколько часов. Подходят для небольшого строительства или ремонта. Месячное использование-до 100 часов.
- Профессиональные. Высокая мощность, дополнительная функциональность. Могут использоваться непрерывно на протяжении всей рабочей смены. Предназначены для лесоповала, среднего и крупного строительства, заготовительных цехов предприятий.
Все они имеют сходную конструкцию основных узлов и высокое качество сборки. Основное различие заключается в устройстве рабочей цепи и в материалах, применяемых для изготовления деталей и узлов.
Пригодность бензопилы к использованию зависит от стиля использования полотна и звездочки. Их обычно два:
- Цепь используется, пока зубы полностью не износятся. Вместе с нею меняют и шестерню.
- Используется несколько цепей с разным шагом, которым соответствуют свои шестерни, соответствующие им по числу зубов и шагу.
В первом случае пилят все подряд, включая гвозди и скобы. Это вызывает повышенный износ и цепи, и шестерни. Приходится часто править и затачивать цепь, тратя на это много времени.
Цепь и звездочку следует менять только вместе. Во время работы ролики полотна прирабатывается к шестерне, несколько растягиваясь по мере износа зубьев. Если старую цепь поставить в пару с новой звездочкой (или наоборот) такого соответствия не будет.
При старте будут возникать удары зубьев о звенья, что приведет к повышенной вибрации и износу всего бензопилы.
Влияет также состояние пары шестерня-полотно и на работу сцепления и подшипника привода. В режиме «Работа» вращается коленчатый вал. В режиме холостого хода, при разъединенном сцеплении, начинает вращаться подшипник. При его недостаточной смазке он подвергается повышенному износу, что вызывает еще большее биение зубьев.
Периодической замене подлежат и полотно, и звездочка. Лучше это делать одновременно
Sources:
https://milling-master.ru/zapchasti/kak-zamenit-zvezdochku-na-benzopile-partner.html https://stroy-dvorik.ru/pily/kak-snyat-vedushhuyu-zvezdochku-s-benzopily-chempion.html https://crast.ru/instrumenty/kak-snjat-zvezdochku-s-benzopily-chempion
Как заменить звезду на китайской бензопиле самостоятельно
Если вы сталкиваетесь с инструментом, где звезда размещена на резьбе (фиксируется вместо скобы), то процесс замены будет несколько трудоемким. Рассмотрим последовательность действий по порядку:
- Первоначально нужно снять кожух, а также шину и цепь, как и в первом случае
- После этого демонтируется защитная накладка, под которой расположен воздушный фильтр и свеча зажигания
- Свечу зажигания следует вывинтить. Внутрь цилиндра нужно вкрутить либо специальную пластиковую вставку, либо же всунуть шнур. Это делается для того, чтобы заблокировать перемещения поршня. Шнур используется шерстяной без торчащей проволоки. Оптимальный вариант для таких целей — это провод с утюга
- Предпочтение отдается второму варианту, так как пластиковые вставки могут повредить конструкцию поршня. Шнур всовывается в цилиндр, когда поршень будет не доходить 2-3 мм до ВМТ
- Когда перемещение поршня будет заблокировано, следует воспользоваться специальным ключом, который обычно комплектуется с инструментом. Если такого ключа нет, можно использовать тот, который предназначен для болгарок или обычным рожковым на «19»
- Вращать устройство нужно в сторону по направлению часовой стрелки. Как только крепление будет ослаблено, можно вывинтить устройство вручную, демонтировать шестерню с заменой, и аналогичным образом установить все детали на место
В завершении, когда звезда будет зафиксирована, шнур извлекается из цилиндра, и осуществляется установка свечи на место. Подробное описание процесса демонтажа представлено на видео.
https://youtube.com/watch?v=aGpZvJZn20k%3F
После проделанных работ понадобится отрегулировать натяжение цепи, и прибегнуть к проверке инструмента в действии. На этом процесс замены можно считать завершенным. Как заменяется звездочка бензопилы, и что собой представляет данная процедура, подробно описано в материале. Если вы сталкиваетесь с различными проблемами, то обращайтесь за помощью к специалистам, которые помогут разобраться в ситуации безвозмездно.
Публикации по теме
Насадки на бензопилы или как расширить возможности агрегата
Как выбрать масло для бензопилы – полезные рекомендации
Насадки для мотокос и триммеров — расширяем возможности бензинового инструмента
Чистка карбюратора бензопилы и как правильно это делать
Конструктивные особенности ведущих звездочек
Шаг зубов приводной шестерни — один из основных параметров узла
Он должен совпадать с шагом звеньев цепи и, что не менее важно, с шагом зубов ведомой звездочки, расположенной в конце шины бензопилы
Ведущие шестерни по особенности конструкции разделяются на:
- Цельные. В состав детали входит ступица, в которую запрессован венец. Снять деталь для замены можно только целиком. В промышленных условиях завода — изготовителя можно обеспечить проектные значения натяга. Для этого используется специальное оборудование. В домашней мастерской такую операцию не провести. Сложности также возникают при попытке купить венец отдельно — производитель не считает его самостоятельной деталью и не поставляет в магазины и сервисные центры.

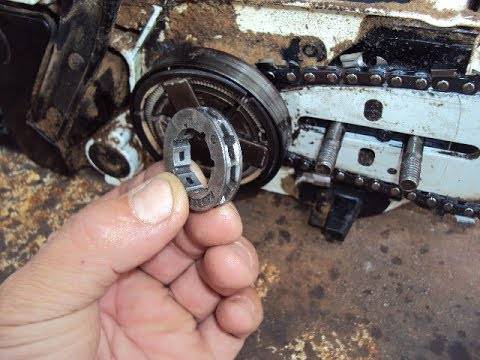

- Сборные. Венец выполнен в виде отдельной детали, его можно снять с помощью специального съемника или особых ухищрений с универсальным инструментом.
Цельная звездочка
Специалисты выделяют следующие признаки износа зубов приводной шестерни:
- у основания зубца заметны полукруглые впадины;
- толщина зубца меняется с высотой;
- сколотые зоны на вершине;
- внутри отверстия ступицы появились царапины;
- цепь протерла канавку на звездочке;
- при запуске бензопилу подклинивает.
Звездочка бензопилы с такими признаками недолжная эксплуатироваться, ее нужно снять и заменить.
Согласно рекомендациям производителя, до начала работы следует осмотреть инструмент. При этом обязательно проверяется состояние пильной шины, надежно ли она закреплена. Если ослаб винт, регулирующий положение ролика цепи и ее натяжение, или же ослабли гайки, крепящие шину к корпусу — она отклоняется от плоскости цепи. При этом ролики полотна опираются не на середину, а на края зубцов, повышая нагрузку на них и на бензопилу в целом. Повышенный износ приводит к преждевременному выходу из строя.
Звездочки со сменным и стационарным венцом
После подтяжки креплений и регулировок делают пробный пуск. Если свободный ход остается- то звездочку придется снять и заменить.
Алгоритм проведения замены барабана сцепления
Для бесперебойного использования бензопилы необходимо регулярный технический осмотр.
При осуществлении замены барабана сцепления следует использовать для установки только строго определенный тип конструктивного элемента устройства. При проведении замены барабана следует одновременно менять подшипники элемента конструкции.
Для проведения ремонтных работ следует приобрести специальный ремонтный комплект, который в своем составе содержит ведущую звездочку и подшипник. После приобретения ремонтного комплекта следует подготовить требуемые для ремонта материалы и инструменты. Основные инструменты, которые потребуются при проведении ремонта являются следующие:
- универсальный ключ, который поставляется в комплекте с бензопилой;
- стопор поршня, может быть изготовлен из пластика или металла;
- спецсъемник центробежного механизма или барабана сцепления.
Процедура проведения работ состоит из нескольких этапов. Каждый этап имеет свои особенности в зависимости от конструктивных особенностей бензопилы, но схема и последовательность работ является одинаковой для любой модели агрегата.
Последовательность проведения ремонтных работ
На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.
После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.
После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.
После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции
При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену. В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке
В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки
В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.
Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.
При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь. Читать также: Пила с мелкими зубьями
Читать также: Пила с мелкими зубьями
Советы: как снять звездочку с бензопилы
- Особенности барабана сцепления в бензопилах
- Метод проведения подмены барабана сцепления
Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров. В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.
Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.
Устройство ведущей звездочки бензопил
Звездочка или центробежный механизм – деталь, по форме напоминающая звезду. Она принимает на себя крутящий момент двигателя и передает его на направляющую и пильную цепь. Это гарантирует вращение режущей гарнитуры и сам процесс пиления. Она срабатывает в автоматическом режиме, что зависит от величины двигательных оборотов. Барабан сцепления может локализоваться как снаружи бензопилы, так и с ее внутренней стороны – под отдельной крышкой. Она выполняет защитную функцию не только в отношении материала, из которого изготовлена звездочка, но и для оператора, который может пораниться ею в ходе работы. Кроме функции вращения цепи ведущая звезда пилы препятствует появлению неисправностей моторной системы в тех случаях, когда цепь заклинивает или перестает вращаться.
Желание владельца укомплектовать гарнитуру пильной цепью с другим шагом, приводит к необходимости поменять звездочку на деталь с венцом соответствующего профиля. Это требование распространяется на весь ассортимент бензопил европейского и китайского производства.
Эксплуатационная надежность пилы европейской сборки, при работе в сложных условиях повышенных нагрузок, может существенно ухудшиться, если вместо фирменной детали поставить звездочку китайского производства.
Особенности эксплуатации бензопилы
Бензиновая пила имеет конструкцию в виде классического механизма, который приводится в действие двигателем с внутренним сгоранием. Устройство конструкции инструмента предусматривает использование самого простого одноцилиндрового двухтактного карбюраторного двигателя, работающего на бензиновой основе. Ввиду простоты подобных двигателей и конструкционных особенностей бензиновой пилы, данный агрегат представляет собой безотказное и надежное приспособление, которое выдерживает тяжелые эксплуатационные условия.
READ Что Можно Пилить Сабельной Пилой
При работе с бензопилой оператору не требуются специальные знания или умения. Единственное условие для длительной и бесперебойной эксплуатации оборудования — это регулярный технический осмотр и обслуживание инструмента. При использовании устройства необходимо на регулярной основе заменять изношенные узлы. Чтобы уменьшить износ приспособления необходимо тщательно следить за тем, чтобы хорошо была смазана пильная цепь, контролировать степень износа самой цепи и ведущей звездочки.
Перед проведением ремонта бензиновой пилы, следует детально разобраться в ее конструкции. Для замены какого-либо основного конструкционного элемента, например, ведущей звездочки необходимо ознакомиться с механизмом взаимодействия сцеплений на агрегате.
Замена звезды Чемпион устранение люфта ведущей звезды.
- Закрепить поршень в цилиндре пилы. Для начала снять защитную крышку на корпусе, воздушный фильтр и открутить свечу зажигания. В образованное отверстие установить специальный стопор поршня – вместо него можно использовать плотным нейлоновым шнуром или проводом длиной до 15 см. Если поршень мешает, можно слегка прокрутить звездочку или подвигнуть цепь по часовой стрелке.
- Открутить болты на крышке, которая крепит шину, снять защитный кожух. Ослабить натяжение цепи или снять пильную гарнитуру. Одновременно с этим можно провести чистку от пыли, грязи и опилок.
- В зависимости от модели звездочка выступает элементом барабана сцепления или встраиваться отдельно. При втором варианте снять эту деталь, заменить на новую. Цельная конструкция сложна в ремонте – требуется разбирать узел. Для этого выкрутить муфту по часовой стрелке, снять барабан. Проверить детали конструкции на уровень износа и деформацию. Рисунок 4 – Замена звезды на новую
Если звездочка является элементом барабана муфты, то менять придется всю деталь
При замене стоит обращать внимание на соответствие модели – она должна быть аналогичной заводской
