Как снять стопорное кольцо: технология и инструмент

Съемники стопорных колец — конструкция и виды

Для снятия и установки разрезных шайб, применяется специализированный инструмент, называемый кольцесъемником. Причем выпускаются такие инструменты разного конструктивного исполнения. Объединяет их такие рабочие элементы, как рукоятка и губки конусообразной формы. Рукоятка состоит из двух элементов, соединенных между собой посредством шарнира. Губки имеют коническую конструкцию, которая служит для вхождения в зацепление с ушками стопорных колец. Изготавливаются кольцесъемники по стандарту. Причем зарубежные инструменты выпускаются с соблюдением стандарта DIN 471, а отечественные щипцы имеют ГОСТ 13942-86.

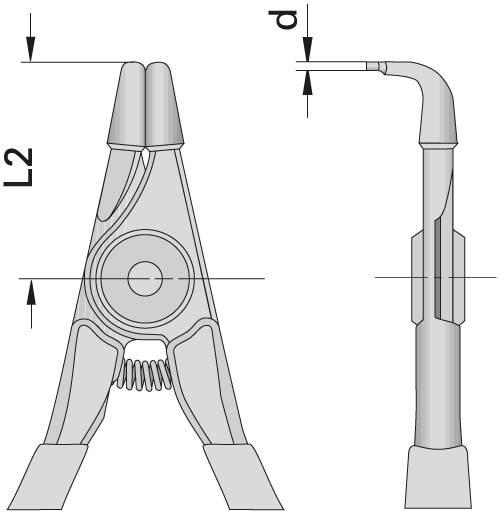

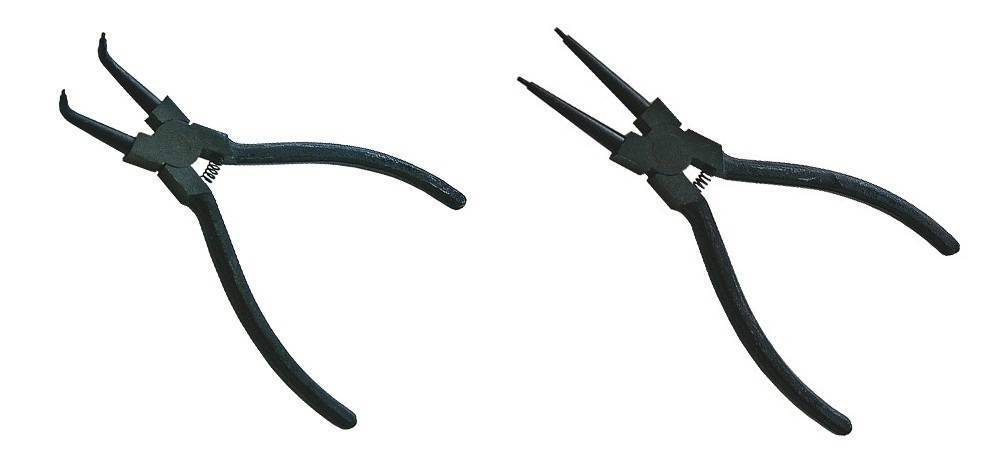

Съемники для стопорных колец делятся на два типа, и применяются они в зависимости от вида детали (внутренняя или наружная).

Съемник для внешних колец обеспечивает разжимание ушек детали. Принцип работы этого инструмента основывается на том, что когда рукоятки сводятся друг к другу, происходит растяжение детали, поэтому увеличивается ее внутренний диаметр. Чтобы снять внешние стопорные кольца, нужно попасть губками в отверстия ушек, и сжать рукоятки

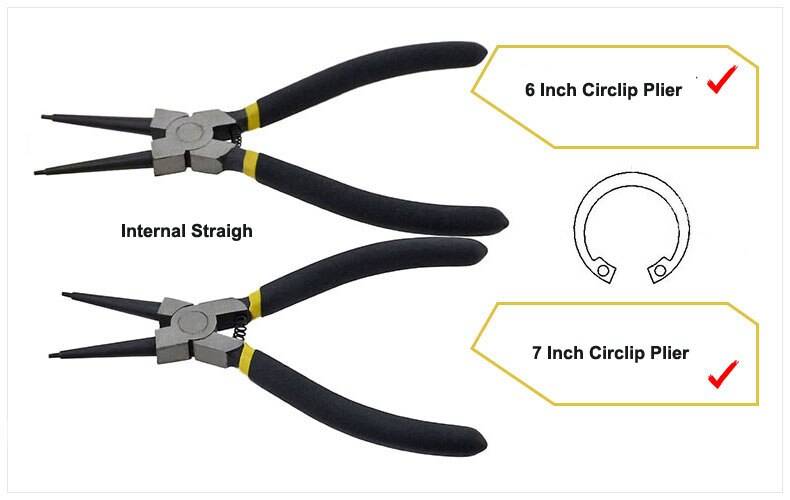

Съемник для внутренних колец — принцип его работы аналогичен функционированию обычных ножниц, плоскогубцев или щипцов. Когда осуществляется сведение рукояток друг с другом, губки также сжимаются, тем самым воздействуя на деталь. В результате такого принципа работы осуществляется сжатие ушек, и уменьшение наружного диаметра, что позволяет извлечь деталь из посадочного паза
Универсальные съемники — позволяют осуществлять установку и снятие стопорных колец разного вида — внутренние и внешние. Изменение принципа работы осуществляется при помощи специального селекторного рычага. Дополнительно универсальные съемники стопорных колец могут дополняться винтовым ходом, фиксаторами и рычажными механизмами, что значительно облегчает эксплуатацию устройств

При выборе инструмента для демонтажа разрезных колец немаловажно определить толщину губок. Инструментом с толстыми губками нельзя демонтировать маленькие разрезные шайбы и наоборот

Именно поэтому зачастую съемники продаются в комплекте по 2 или 4 штуки с различными размерами губок.

https://youtube.com/watch?v=riDTFgd3wRI%3F

Приспособление для снятия стопорных колец своими руками

У многих, наверное, бывали случаи, когда нужно открутить винтик с нестандартной головкой, снять/одеть детальку в труднодоступном месте и т.д. и т.п. В общем обзор посвящен как раз такому специфическому инструменту, необходимость в котором возникает не чаще раза в год, но когда он нужен, то лучше если он будет. Кому интересно — заглядываем под «кат»

Как-то мне понадобилось заменить косильную катушку для триммера — старая «умерла». Ну, ясное дело, отвертка и руки у меня есть. Открутил что откручивается, снял что снимается… И вот засада.

В глубине сибирских На валу сидит стопорное кольцо, снятие которого без спец-инструмента занимает довольно длительное время.

С помощью 2-х гвоздей, плоской отвертки, раза с 20-го я это колечко таки снял (одевать гораздо проще), но наткнувшись на «али» на этот товар, я решился таки на покупку, благо цена была не высокая, да и купон Welcomeback_User_Coupon_Oct_R1_2_1 на $2 пришелся как нельзя кстати.

Через 3 дня продавец предоставил мне номер отслеживания, а спустя 16 дней я получил бандерольку.

Клещи упакованы в блистер, на обратной стороне которого имеется инструкция по эксплуатации.

В комплекте идут дополнительные насадки под 45° и 90° для различных «ситуаций». Клещи универсальные — работают как на разжимание (для снятия стопорного кольца с вала), так и на сжимание (если сидит внутри трубки).

Достаточно нажать на центральный подпружиненый штырек, вытянуть «замок», вытащить его, а затем надеть насадку с другой стороны клещей на штыри и снова зафиксировать. Вуаля! Таким образом соблюден принцип «лишнего инструмента в доме не бывает» и при следующей замене катушки, когда она снова развалится, будет сэкономлено 20 минут времени и много нервов.

Ну конечно же не ради одного ремонта триммера я купил эти клещи, кольца есть во многих инструментах, которые рано или поздно придется разбирать/смазывать/чинить.

Стопорные кольца широко применяются в конструкциях самых различных механизмов, чтобы зафиксировать вал, шток, ось вращения или подшипник. Они применяются в водопроводных вентилях ив коробках передач, в судовых редукторах и в космических станциях. Если требуется заменить или отремонтировать узел механизма, кольцо требуется снять. Для этого служат специальные инструменты — кольцесъемники.

Что такое стопорное кольцо

Из-за похожего названия и формы кольца многие путают стопорное кольцо со стопорной шайбой. Несмотря на схожесть названия и внешнего вида, у них принципиально разные функции.

Стопорная шайба фиксирует резьбовое соединение, предотвращая вращательное движение гайки или головки болта.

Стопорное кольцевое крепление препятствует осевому перемещению подшипника, вала, оси вращения или другого конструктивного элемента.

На деталях механизма, которые необходимо зафиксировать от осевого перемещения, протачивают или фрезеруют узкий пал, чуть шире высоты кольца. Кольцо в сжатом или растянутом состоянии заводят в паз и отпускают. Деталь сжимается, охватывая вал, или разжимается, фиксируя подшипник в отверстии.

Чтобы снять крепление, требуется также разжать или свести ушки.

Кольцевые стопорные крепления широко используются во всех отраслях машиностроения, от часового производства до горно-обогатительной техники, от бумагоделательных машин до велосипедов, от бытовой техники до космических кораблей.

Виды стопорных колец

Существует два основных вида стопорных кольцевых соединений:

Внутренние. Служат для фиксации деталей внутри отверстий. Используются при креплении подшипников. Ушки выступают внутрь. Для установки их нужно сжать, чтобы длина внешней окружности уменьшилась, завести деталь во внутренний паз и отпустить ушки. Деталь распрямится и частично попадет в паз, а частично будет выступать из него. Эта выступающая часть и не даст подшипнику, упирающемуся в нее, двигаться в осевом направлении. Чтобы снять крепление, ушки нужно развести.
Внешние. Применяются для крепления деталей на валах, осях, штоках. Надеваются на вал снаружи, ушки выступают на внешнюю сторону изделия, разрез между ними минимальный. Для монтажа ушки раздвигают, длина внутренней окружности изделия увеличивается, и его можно надеть на вал или ось, подвести в проточенному пазу. После этого ушки отпускают, деталь под действием сил упругости сжимается, плотно садится в паз, оставляя снаружи кольцевой бортик. Он и не даст детали перемещаться в осевом направлении. Чтобы снять такую деталь, ушки сводят вместе.

Съемники стопорных колец для снимания и установки

Кольцевое стопорное крепление повсеместно используются на конструкторском уровне и изготовлении самых разных механизмов. Они ограничивают или блокируют осевое перемещение валов, штоков и подшипников. Кольцо делается из упругой пружинной стали. Оно имеет неширокий разрез, рядом с которым становится шире в округловатые площадки. В самом центре данных площадок учтены отверстия для губок съемника стопорных колец. В корпусе детали, обойме или в самом валу протачивается неширокий паз, в него заводится кольцо в сжатом состоянии, когда площадки сведены вместе вставленными в отверстия губками съемника и просвет фактически отсутствует. Из-за упругой деформации кольца длина его окружности уменьшается, и оно свободно проходит в паз. После того, как губки разжимаются, крепление под воздействием сил упругости возвращается в начальную форму, и плотно крепится в паз, выполняя зажим стопорного кольца. Это выполняет невозможным осевое перемещение закрепляемой детали- при приложении к ней осевых усилий кольцевое стопорное крепление, упираясь в паз, пресекает движение.

Кольца могут быть наружные, надеваемые на цилиндрическую деталь с наружной стороны, и внутренние, вставляемые в паз, отфрезерованный или проточенный во поверхности внутри цилиндрического отверстия, глухого или сквозного. Отличаются и съемники, предназначающиеся для таких колец. Наружные имеют маленькие размеры, а для внутренних применяются щипцы для стопорных колец с удлинеными губками

Если внешнее кольцевое крепление еще можно поставить и снять с применение подручных средств, то для внутреннего, да еще и находящегося в определенном углублении, съемник- это только одна возможность для внимательного монтажа и демонтажа колец без риска ранить пальцы или сломать деталь.

В быту съемники стопорных кольцевых креплений из-за сходства во внешности иногда называют клещами, круглогубцами или плоскогубцами. Технически это нетактично, потому как по типу инструмента они относятся к щипцам.

Съемники относятся к точному инструменту, они должны держать большие непродолжительные нагрузки. По этому делают их из очень прочной инструментальной стали. Часто для экономии веса и снижения цены из очень прочных сплавов выполняют только губки, испытывающие самые большие нагрузки. Производители рекомендуют большой выбор съемников для различных типоразмеров колец. Некоторые укомплектовывают наборы из нескольких съемников для наиболее распространенных размеров, прочие пошли по пути выпуска многофункциональных съемников. В набор данного устройства входит несколько пар сменяемых губок, которые можно быстро переставливать если для этого есть необходимость.

Если инструмент покупается для разовых работ, нет смысла бежать за брендом, одно-два крепления дешевая продукция из Китая снимет даже лучше, чем известная. Однако если оснастка приобретается для непрерывной работы, к примеру, в автомобильный сервис, то, несомненно, имеет смысл сделать остановку на продукции популярной марки. Подобные изготовители применяют самые новые технологии и инженерные решения, их продукция оборудуется дополнительными функциями, облегчающими работу и повышающими ее безопасность.

Они используют винтообразные шарниры, разрешающие обеспечить исключительно плавный и ровных ход рукоятей. Специализированная форма поверхностей для работы исключает соскакивание кольца. Ограничительный винт дает способность регулировать диапазон хода губок, предотвращая лишнее растяжение или сжатие материала кольца, могущее привести к его неисправности. Механизм разъемной блокировки позволяет закрепить стопорное крепление в растянутом состоянии, экономит энергию работника и дает возможность точнее и быстрее завести кольцо к посадочному месту. Эргономичные рукояти не травмируют руки и уменьшают утомляемость работника, он может хорошо работать целую смену.

Ремонт бендикса

Ремонт бендикса стартера своими руками возможен, если изношены в первую очередь ролики, либо источник проблем – в загрязнении или в застывшей смазке.

Бендикс собран на завальцовке, причем наружная обойма муфты изготавливается из прочного металла. Развальцевать ее трудно, поэтому быстрее всего аккуратно прорезать обойму болгаркой.

Сбив ослабленную обойму с бендикса, вынимаем из него шестерню, ролики и пружины. Промыв внутренности, проверяем отсутствие глубоких забоин в пазах муфты и на хвостовике шестерни.

Осматриваем ролики: поверхность должна быть цилиндрической, без следов износа. Замену роликам можно найти, разобрав роликовый подшипник подходящего размера ( параметры подшипников найдёте в справочниках). Ослабшие пружины растягиваем на пару миллиметров или подбираем новые.

После сборки бендикса насухо проверяем его работу, проворачивая шестерню в сторону заклинивания: ролики должны заблокировать бендикс, после проворота в обратную сторону сразу освободить шестерню.

Перед сборкой добавляем в бендикс консистентную смазку средней вязкости с тем расчетом, чтобы она не густела излишне на морозе. Причем смазки должно быть минимум: ее задача – защита от коррозии внутренностей муфты, обильная смазка только мешает.

Надев на место обойму, фиксируем края пропила точечной сваркой. При этом нельзя перегревать бендикс, лучше использовать полуавтомат. Выступающую сварку счищаем, чтобы она не мешала движению бендикса в корпусе стартера.

Виды стопорных элементов или чем популярен гровер?

Разновидности стопорных шайб бывают следующими:

гроверные (так называемые шайбы Гровера), они со специфическим надрезом и сделаны из пружинной стали;
зубчатые – имеют внутренние, внешние или же оба варианта зубцов, которые могут быть плоской или конической формы, типы таких шайб – A, J, V;
тарельчатые (с поверхностью в виде конуса);
изделия с лапками и выступами;
конструкция с наличием рифления или насечкой (это шайбы фирмы Wurth, также NORD-LOCK, NFE и STAR-LOCK);
стопорные кольца;
упорные.

Самый популярный представитель – гроверная шайба. Как уже упоминалось, она имеет надрез, вследствие чего концы этого изделия находятся в разных плоскостях. Благодаря такой конструктивной особенности шайба предотвращает самопроизвольное постепенное развинчивание в месте крепежа. Этот эффект достигается благодаря упругой деформации изделия из-за нагрузки в месте крепления. Изготавливаются подобные шайбы из пружинистой стали, при этом также используется процесс термообработки. Наиболее часто они применяются в машиностроении и при сборке приборов в качестве контрящего элемента соединения. По государственным стандартам шайба должна изготавливаться либо с покрытиями, либо без. О видах покрытий, их условных обозначениях и толщине каждого можно узнать из нормативно-технической документации.

Шайбы-гроверы бывают, как правило, четырех типов, все с квадратным поперечным сечением: Н – нормальная; Т – тяжелая; ОТ – особо тяжелая; Л – легкая. Согласно требованиям той или иной сферы употребления гровер-шайбы оцинковывают или же делают специальные защитные покрытия термодиффузионным методом. К техническим требованиям относятся следующие: для достижения пружинности шайбы должны изготавливаться исключительно из проволоки, соответствующей ГОСТ 11850-72 или же любым другим нормативно-техническим документам, а материалом должна служить сталь марок 65Г, 70 и 3Х13. Возможно применение в изготовлении бронзы марки БрКМц3-1 или прочих цветных сплавов. Требуемая масса шайб из стали, а также их расчетная сила упругости (из стали марки 65Г) обычно указываются в сопутствующих приложениях.

Виды съемников стопорных колец

Для того, чтобы монтировать и демонтировать стопорные кольцевые крепления, инженеры разработали много моделей съемников разного типа. Всех их объединяют общие элементы конструкции:

рукоятки, соединенные шарниром;
служащие продолжением рукояток по другую сторону шарнира рабочие органы, или губки.

Конструктивно различаются два основных вида кольцесъемников:

Для внешних креплений. При сведении рукояток губки будут расходиться, растягивая деталь и увеличивая длину внутренней окружности.
Для внутренних креплений. При сведении рукояток губки будут сходиться, сжимая деталь и уменьшая его внешний диаметр.

Существуют и универсальные съемники, режим работы которых можно выбирать рычажком-селектором. Некоторые устройства оснащаются дополнительными функциями: винтовым ходом, фиксатором в растянутом или сжатом состоянии, редукторными рычажными механизмами и т.п.

Как снять стопорную шайбу с вентилятора

Печать
08 Mar 2014
Nikky
Компьютеры и периферия
42206 Прочтений
0 Комментариев

Когда мы устанавливаем новый процессорный кулер на материнскую плату, то ощущаем почти полную тишину, за исключением шума воздуха, загребаемого лопастями вентилятора. Но по истечении определенного времени, как правило, не очень большого, шум кулера начинает заметно возрастать, и к шуму воздуха добавляются еще шумы, издаваемые этим же кулером. Обычно это монотонный, особенно уловимый в тишине «гул» (виды шумов бывают различные), который постепенно начинает действовать на наш слуховой аппарат.

Всем известно, что системный блок, это любимое место пыли, проникаемой сквозь вентиляционные щели корпуса. Пыль оседает слоями и буквально прилипает ко всему, что находится внутри корпуса, не исключение составляет и кулер. Пыль собирается как на самих лопастях, так и под ними, между радиатором и собственно вентилятором, забиваясь между алюминиевыми ребрами. Но не только пыль является причиной увеличения шума. Большинство вентиляторов охлаждения, состоят из вала, на который крепится крыльчатка (лопасти), и втулки, внутри которой крутится этот вал. Часто причиной увеличения шума является износ втулки, либо высыхание смазки между валом и втулкой. В целях профилактики желательно хотя бы два раза в год, тщательно пылесосить внутри системника, чистить и смазывать кулер. По времени, чтобы разобрать, почистить и смазать кулер, уходит примерно пол часа, зато польза от этой процедуры явно ощутимая, и не только в плане уменьшения шумов.

На небольшом примере, покажем, как устроен и как разобрать самый обычный кулер. Принцип работы подобных кулеров у всех одинаковый. Для начала снимем стенку корпуса системника и открутим четыре крепежных винта (варианты крепления к материнке могут быть разные), которые прижимают вентилятор с радиатором к процессору, перед этим не забудем отсоединить провода от разъема питания – CPU FAN.

Крепежные винты кулера

Далее нам необходимо снять стопорные кольца, которые находятся на крепежных винтах, для того чтобы можно было вытащить винты и отделить вентилятор от радиатора. На данном этапе, с помощью пылесоса и кисточки, лучше сразу избавится от всей пыли, находящейся на кулере.

Снимаем стопорные кольца

Отделив вентилятор от радиатора, аккуратно снимаем небольшую круглую наклейку с обратной стороны, под которой находится резиновая заглушка. Заглушка выполняет роль защиты от проникновения пыли во внутрь втулки. В некоторых моделях такой заглушки может и не быть, и там достаточно снять наклейку, чтобы добраться до пластиковой стопорной шайбы. Заглушку можно поддеть кончиком скальпеля и она легко вытащится.

Наклейка на кулере со стороны радиатора

Снимаем наклейку и вытаскиваем резиновую заглушку

Аккуратно снимаем пластиковую стопорную шайбу, которая удерживает вал с лопастями. Чтобы снять эту шайбу, надо взяться тонким пинцетом ближе к прорези и потянуть один конец немного вверх и в сторону. Для того чтобы она не «улетела» и нам не пришлось потом ее искать, лучше прикрыть шайбу салфеткой или рукой при снятии. Перед снятием шайбы можно протереть ее, убрав старую смазку, уменьшив тем самым скольжение при захвате шайбы пинцетом.

Вытаскиваем пластиковую стопорную шайбу

В момент вытаскивания вала с лопастями, следим за тем, чтобы не повредить своего рода сальники – небольшие резиновые уплотнительные кольца, которые обжимают вал. Предназначение этих резиновых колец заключается в удержании смазки внутри втулки, и если мы случайно порвем их или потеряем, то смазочный материал просто не будет удерживаться внутри.

Резиновое кольцо удерживающее от протекания

В качестве смазочного материала мы использовали силиконовое масло (многоцелевая нейтральная смазка) производства г.Москва, сайт – http://www.pripoi.ru. Для того чтобы смазать, не нужно заливать внутрь половину флакона – как говорится «от души», достаточно двух – трех капель. На фото ниже мы показали стрелками места нанесения смазки. После того как мы все сделали, собираем кулер в обратном порядке и устанавливаем на материнскую плату. Перед установкой не забываем смазать теплоотводящей пастой место соприкосновение алюминиевого радиатора с процессором, если это необходимо.

Места нанесения смазки

В результате проделанной профилактики мы добились вполне ощутимых результатов. Таким образом можно смазать все кулеры, установленные внутри системного блока, и блока питания компьютера. Кстати внутри втулки мы не обнаружили следы заводской смазки, небольшие излишки были лишь на поверхности корпуса статора, да и то уже практически подсохшие. Надеемся, данный материал поможет и пригодится вам.

Источник

Как выглядит стопорное кольцо?

Многие по ошибке путают стопорную шайбу со стопорным кольцом из-за названия и круглой формы. Однако, на самом деле, между двумя этими изделиями существует большая разница. В первую очередь, стопорное кольцо — это незамкнутая окружность, то есть в нем имеется небольшой проём. Кроме того, на стопорном кольце имеются специальные ушки, с помощью которых деталь надежно фиксируется в конструкции, поскольку ушки выступают в качестве плеча, то есть рычага.

Производство стопорных колец

Производство стопорных колец подразумевает строгое соблюдение всех стандартов, установленных нормами ГОСТ 13940-86, ГОСТ 13942-86 или же DIN 471 для наружных, а также нормативами ГОСТ 13941-86, ГОСТ 13943-86 и европейским аналогом DIN 472 для внутренних колец. Согласно предписаниям данных стандартов, материалом для изготовления данных изделий служат углеродистая сталь 65Г, конструкционная сталь 60С2А, жаропрочная сталь 40Х13 и другие марки.

Для производства стопорных колец обычно используют листы и ленты стали, реже их создают из круглой либо овальной проволоки. Кольца изготавливаются с прямоугольным сечением по умолчанию, но в некоторых случаях, по пожеланию заказчика, их производство может выполняться по заданному чертежу. Все стальные заготовки в обязательном порядке должны пройти дополнительную термическую обработку. Их поверхность обрабатывается с помощью одного из покрытий:

цинка
кадмия
фосфата
оксида

Типы стопорных колец

Стопорные кольца подбирают под конкретный узел определенного механизма исходя из эксплуатационных условий и конструкционных особенностей изделия. Так, например, для фиксации элементов на валу применяют наружные стопорные кольца. Для фиксации разных изделий непосредственно в самом отверстии задействуют уже внутренние стопорные кольца. Типы стопорных колец различаются по направлению ушек: на внешних они направлены наружу, на внутренних — внутрь.

Применение стопорных колец

Применение стопорных колец в промышленности можно наблюдать практически во всех производственных сферах, где задействуются различные механизмы. Особенно часто их встречают в машиностроении, судостроении, авиастроении, вагоностроении, станкостроении и подобных отраслях. Устанавливать такие изделия можно в редукторах, моторах и других элементах, которые осуществляют вращение на своих собственных осях и нуждаются в очень надежной фиксации.
