Как сделать своими руками кожух под пылесос
Избавиться от образующихся в процессе резки «болгаркой» мелких частиц материала позволяют УШМ со встроенным пылесосом. Но как быть, если возникла необходимость пилить бетон обычным инструментом без дополнительных опций? Самым простым решением будет приобрести кожух под пылесос отдельно или же смастерить приспособление своими руками. Можно привлечь помощника, который соберет пылесосом образующиеся при распиле частицы.
Изготовить удобную насадку легко можно из простой пластиковой канистры, в которой часто продают автомобильную «незамерзайку». Для работы потребуется строительный резак и ёмкость подходящего размера, горловина которой подойдет по диаметру к шлангу пылесоса.
Последовательность изготовления выглядит следующим образом:
- С двух сторон прорезаются посадочные отверстия для того, чтобы можно было легко сменить направление вращения диска.
- Под круг выполняется прорезь подходящего размера.
- Для крепления резака «болгарки» прорезается еще одно отверстие.
- Шланг состыковывают с горловиной канистры и крепят переходным кольцом с хомутиком.
- «Болгарку» закладывают в кожух и подсоединяют все элементы.
- Неиспользуемое отверстие закрывают крышкой.
Хороший пылесборник получится и из простой полиэтиленовой бутыли пятилитрового объема. Она крепиться при помощи стандартного защитного кожуха, а патрубок пылесоса к горловине. Такая конструкция подходит для любого вида работ, за исключением штробления.
Последний совет: для того, чтобы выполнить разрез ровно, сначала наносится разметка. Затем вдоль линии закрепляются деревянные брусочки. После этого выполняют неглубокий разрез до 1 см, убирают ограничители и продолжают работу. На протяжении всего процесса на лезвие диска подается охлаждающая жидкость. Выполнять все манипуляции нужно в защитных очках, респираторе и перчатках.
Болгарка является не только популярным видом инструмента, но еще и простым в применении
Чтобы воспользоваться инструментом, не нужно владеть специальными навыками, но при этом важно соблюдать технику безопасности. При работе болгаркой в помещениях происходит активное появление пыли, когда осуществляется обработка бетона, дерева, керамики. Специально для того, чтобы избежать возникновения пыли, был придуманы и изготовлены кожухи для болгарки под пылесос
С таким приспособлением работать болгаркой стало еще проще и приятней
Специально для того, чтобы избежать возникновения пыли, был придуманы и изготовлены кожухи для болгарки под пылесос. С таким приспособлением работать болгаркой стало еще проще и приятней.

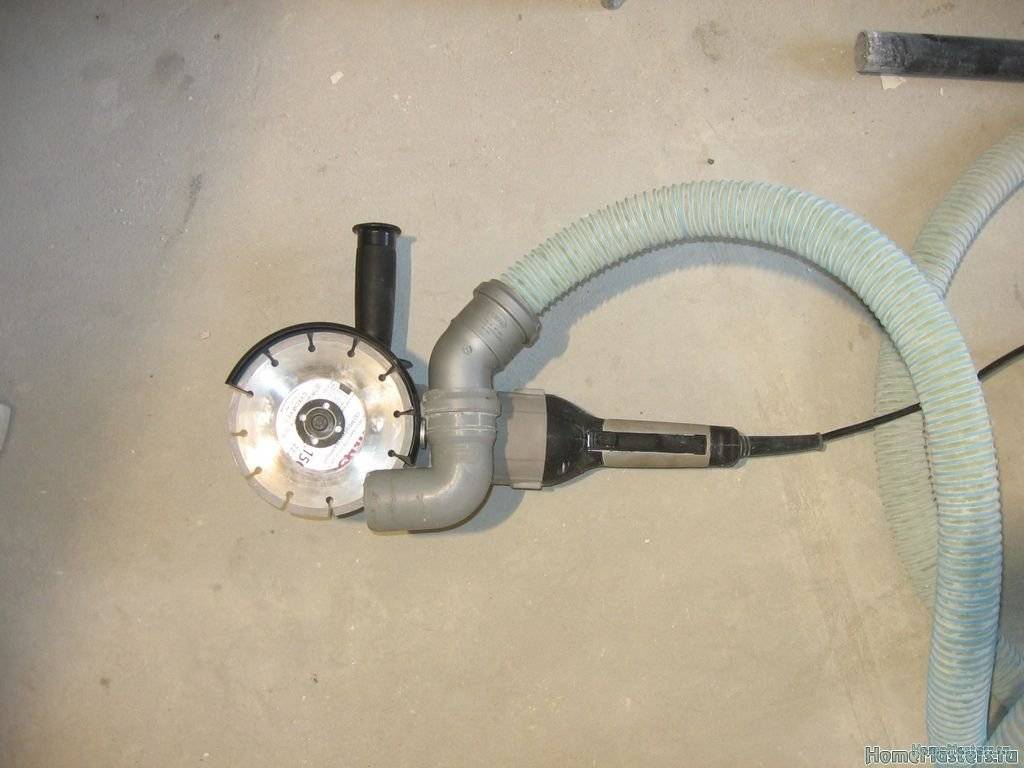

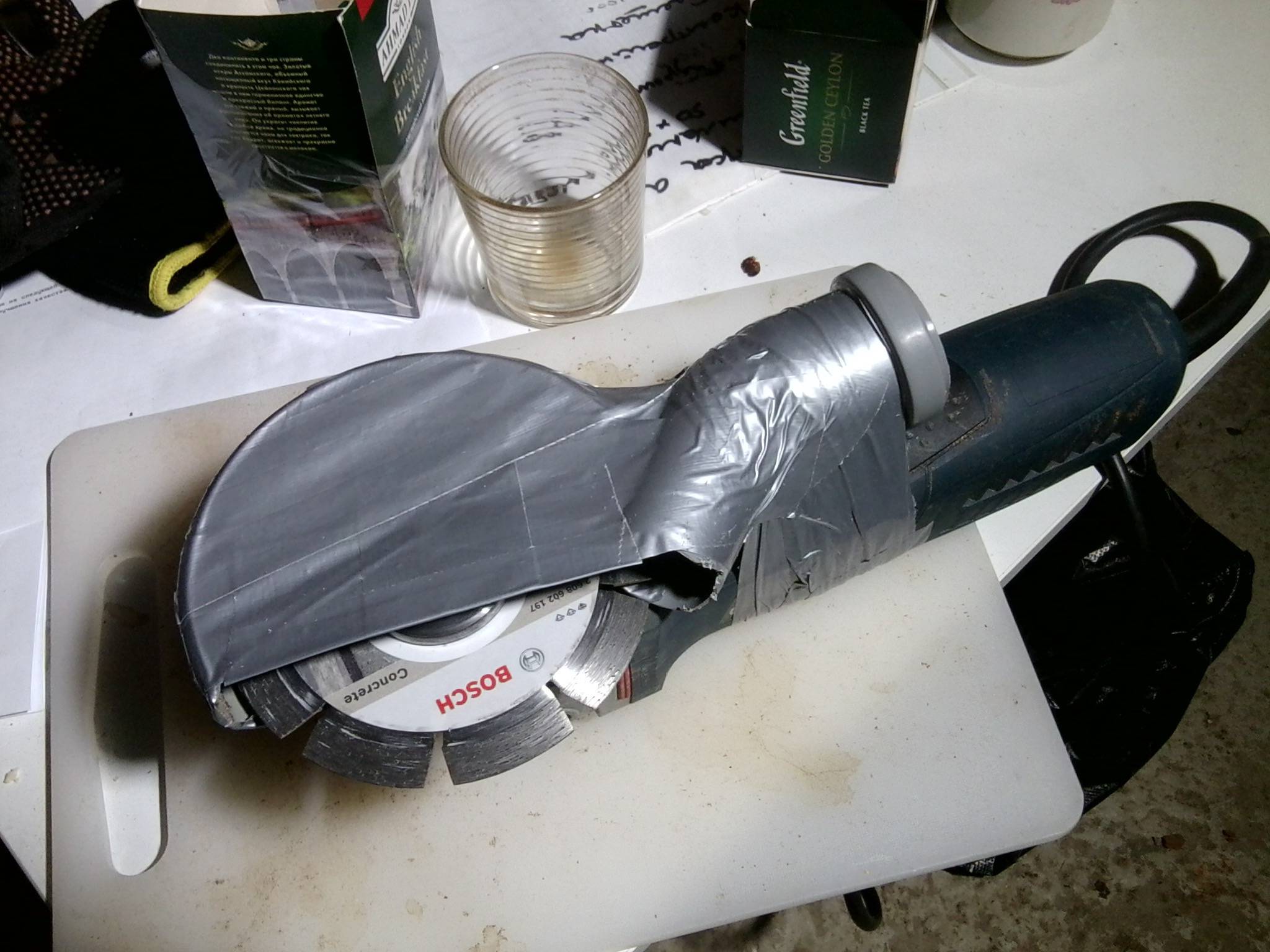

Второй способ подключение пылесоса
Этот способ заключается в подключении к болгарке строительного пылесоса с помощью подручных средств.
Для этого понадобятся:

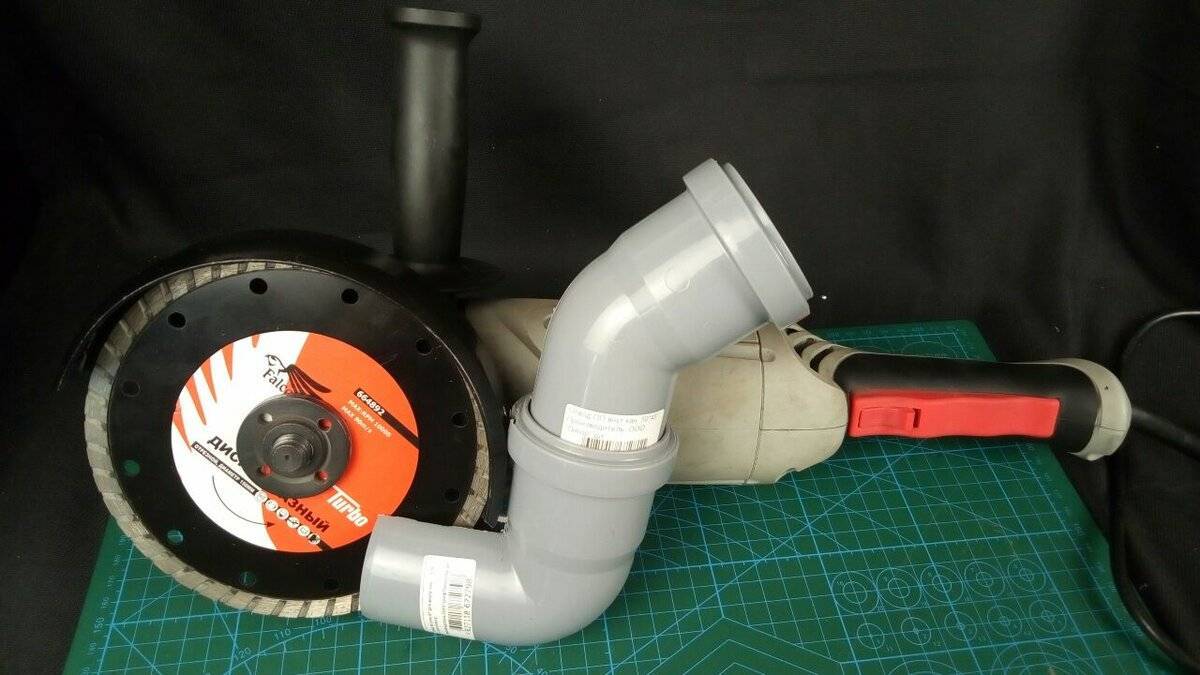

• полипропиленовый отвод для канализации диаметром 50мм, под 45 градусов;
• скотч армированный (для большей надежности);
• скотч малярный хорошего качества.
Описанные компоненты для этого способа можно заменить любыми подходящими аналогами.
Пошаговая инструкция
Всего пять несложных действий:
1) Кладем болгарку на пол, стол или др. так, чтобы она лежала диском вверх параллельно плоскости основания.
УШМ должна располагаться достаточно устойчиво.
2) Берем отвод плоскогубцами или каким-либо зажимом.
3) Включаем болгарку и буквально впиливаем патрубок вдоль корпуса, под кожухом УШМ, примерно на 3 см.
4) Берем армированный скотч, и плотно, в натяг, приматываем отвод к корпусу болгарки, с небольшим заходом (пару сантиметров) в пильный диск.
Патрубок должен быть зафиксирован основательно, чтобы держался абсолютно неподвижно.
5) Берем малярный скотч, и заклеиваем им открытую сторону кожуха, соединяя его с отводом.
Такая конструкция позволяет легко подключить строительный пылесос и пилить болгаркой без пыли.
Для подобных работ можно использовать только строительный пылесос.
При пилении, диск следует заводить в обрабатываемый материал со стороны двигателя, ближе к патрубку.
Так вся пыль будет уходить через отвод в пылесос.
Пиление объектов производим двигателем вперед.
Техника безопасности
Подобная система пылеотвода не несет собой каких-либо серьезных конструкционных изменений в устройстве болгарки.
Мы лишь прикрепили патрубок к корпусу инструмента.
И малярным скотчем закрыли вторую часть кожуха, данный элемент может создать ложное впечатление о защищенности.
Малярный скотч рассчитан только на защиту от пыли.
Поэтому необходимо соблюдать все меры по технике безопасности при работе с УШМ.
При резке металла углошлифовальной машинкой возникают искры, а при обработке бетона, камня, гранита и прочих подобных материалов, происходит образование пыли. Если болгаркой резать древесину, то в процессе выполнения работ возникает большое количество стружки. Чтобы обработка бетона и дерева углошлифовальной машинкой выполнялась с минимальными засорениями, понадобится изготовить кожух для болгарки под пылесос. Такую насадку для режущего электроинструмента можно купить, но избежать расходов поможет самостоятельное изготовление приспособления.
Штробление стен болгаркой или эффективность этого инструмента
Проделать канал болгаркой можно в стенах из таких материалов, как кирпич, бетон, шлакоблок, кафель, плитку, а также прочие виды материалов. Для дробления этих материалов применяются специализированные насадки — диски с алмазным напылением. Процесс, как сделать штробу болгаркой, заключается в выполнении следующих действий:
Выполнить разметку — это самая главная часть работ, которая заключается в нанесении линий при помощи маркера или карандаша на поверхность стены. Для нанесения разметки понадобится карандаш, рулетка, а также правило или водный уровень. При нанесении разметки надо делать линии более жирными, чтобы при перемещении режущего инструмента, их было видно Прорезка канавки — заключается в «прохождении» инструментом по расчерченным линиям. Инструмент нужно держать крепко, и перемещать его медленно
При этом немаловажно надевать специальные защитные средства, как очки, респиратор и перчатки Проделывание канала — после прорезывания линий режущим диском, понадобится вырубить остатки бетона. Эти остатки следует удалить при помощи молотка с зубилом или перфоратора. На болгарку можно закрепить два диска, как и на штроборезе
Это позволит за один раз выполнить двойную работу. За один «проход» инструментом получается готовый канал. При работе по проделыванию аккуратного канала происходит выделение большого количества пыли. Чтобы исключить оседание пыли в помещении, где уже завершен ремонт, применяется специальная насадка, к которой подключается пылесос. Пылесос всасывает всю выделяющуюся пыль, возникающую в процессе дробления бетона
На болгарку можно закрепить два диска, как и на штроборезе. Это позволит за один раз выполнить двойную работу. За один «проход» инструментом получается готовый канал. При работе по проделыванию аккуратного канала происходит выделение большого количества пыли. Чтобы исключить оседание пыли в помещении, где уже завершен ремонт, применяется специальная насадка, к которой подключается пылесос. Пылесос всасывает всю выделяющуюся пыль, возникающую в процессе дробления бетона.
Это интересно!В конструкции УШМ следует использовать исключительно алмазные круги, которые предназначены для резки бетона. Применение абразивных и прочих видов дисков недопустимо. Исключение составляет применение пильных дисков с зубьями, которые можно установить в шпиндель болгарки для вырезания канала в деревянной стенке.
Как сделать насадку своими руками
Далее представлены видео, демонстрирующие процесс изготовление кожуха для УШМ своими руками. Мастера используют различные материалы и технологии для производства.
Самодельный для штробления, под пылесос
Чехлы для пылеотведения являются наиболее востребованным видом.

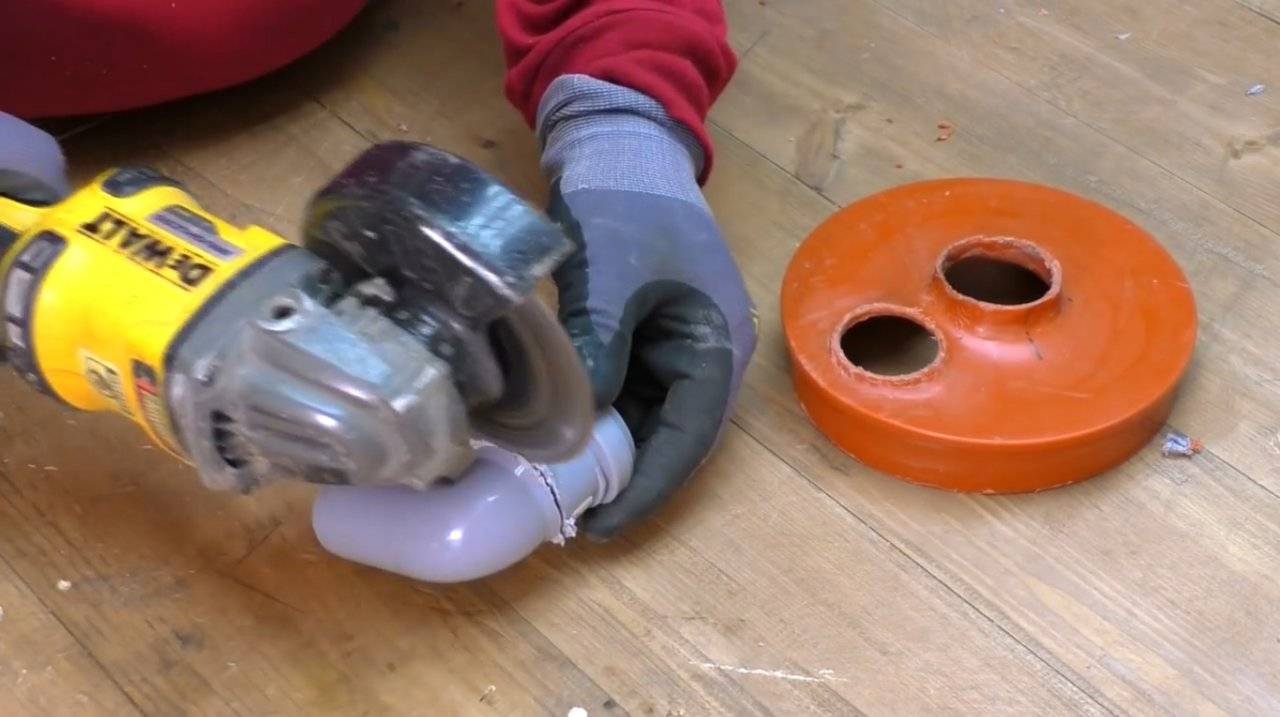

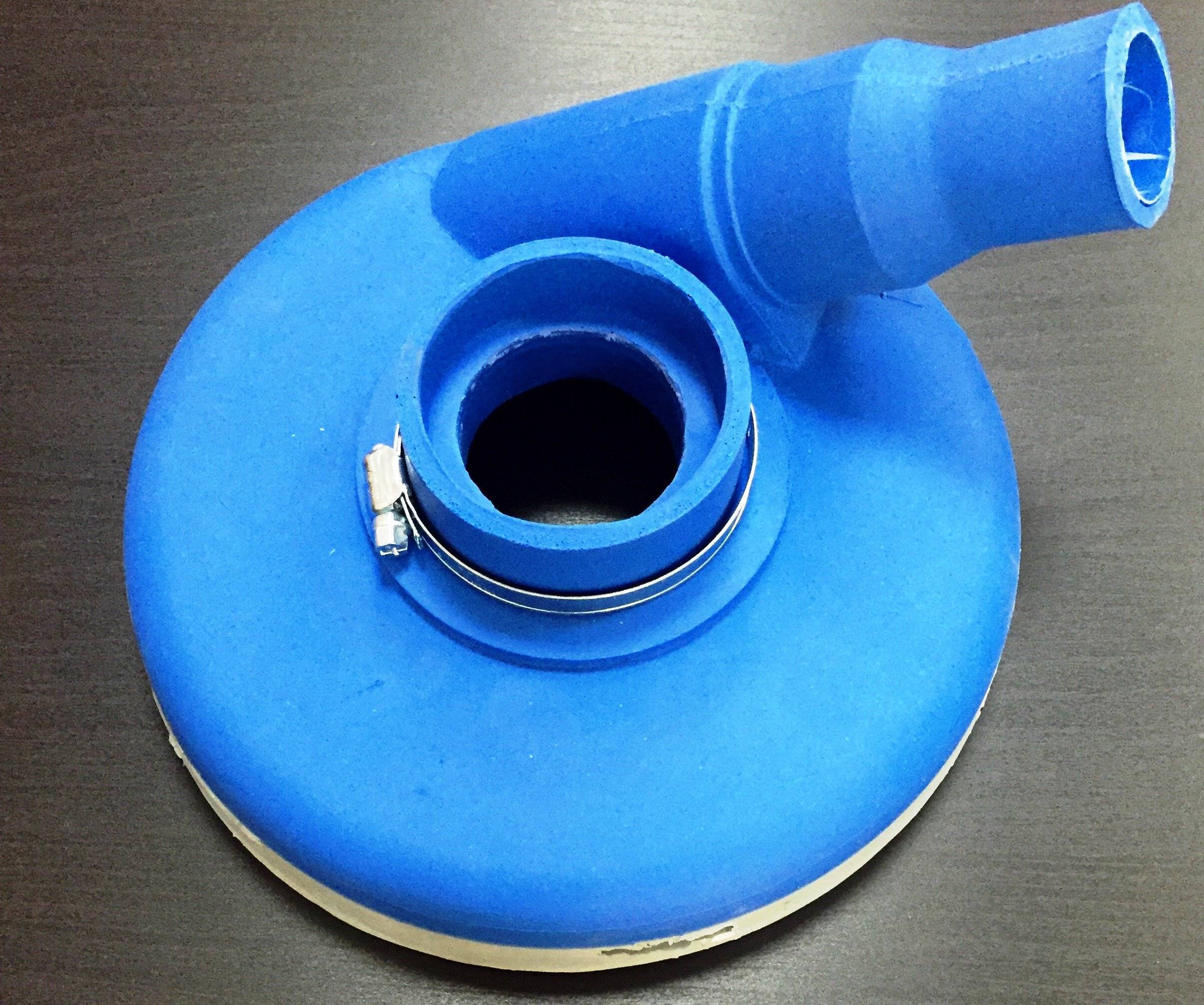

Самодельный защитный кожух под алмазную чашу из пластиковой подставки, уголка и хомута
Основой для чехла служит пластиковая подставка для цветочного горшка.
В центре делается отверстие: выполняется несколько резов, заготовка нагревается и края отодвигаются.
С краю формируется отверстие для ПВХ уголка, который затем присоединяется посредством пайки к подставке.
Рекомендуется обклеить обод плотной тканью или поролоном, для задержки мусора.
Кожух из пластиковой чаши, трубы диаметром 40 мм. и хомута
Для изготовления потребуется чашка из пластика, труба диаметром 40 мм. и хомут.
В центре чаши с помощью дрели просверливается отверстие, прорезаются «лепестки», края отодвигаются посредством помещения в отверстие трубы.
Заготовка примеряется на дрель, «лепестки» немного обрезаются.
С помощью хомута заготовка крепится к УШМ и делается меньше по высоте, ненужные части удаляются ножницами.
Для изготовления пылеотвода делается еще одно отверстие. Труба крепится к заготовке с помощью прошивки проволокой, место соединения покрывается силиконом.
С внутренней стороны чехол по краям обклеивается на двусторонний скотч лентой для дверей, которая будет удерживать пыль.
https://www.youtube.com/watch?v=wop1TDftMj0

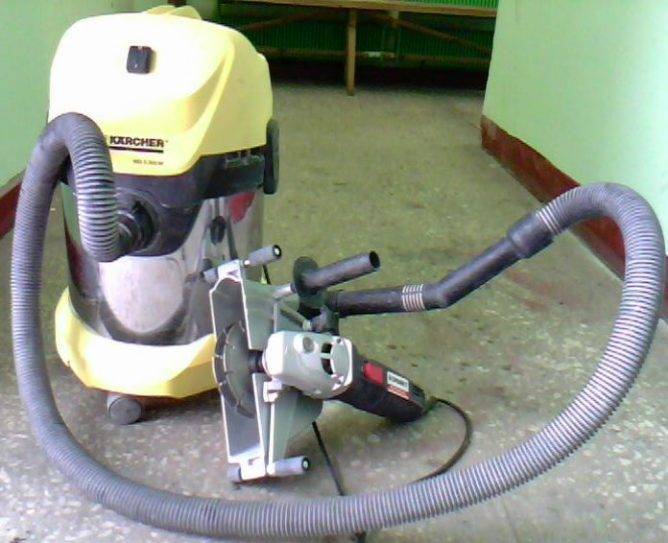

Модернизация металлического кожуха пылеотводом и завесом для регулировки глубины реза
К металлическому кожуху привариваются две пластины аналогичной формы, тем самым насадка обеспечивает большую защиту.
На чехле формируется отверстие, приваривается трубка диаметром 25 мм., т.е. делается пылеотвод.
С нижней стороны насадки также будет располагаться подвижная пластина, крепление которой выполняется с помощью завеса, приваренного с одной из сторон.
С другой стороны осуществляется крепление пластины с отверстиями под болт. С ее помощью выполняется регулировка глубины реза.
В пластине, располагаемой с нижней стороны, болгаркой формируется прорезь под диски (!альфа диски рассмотрены отдельно).
Изделие окрашивается.

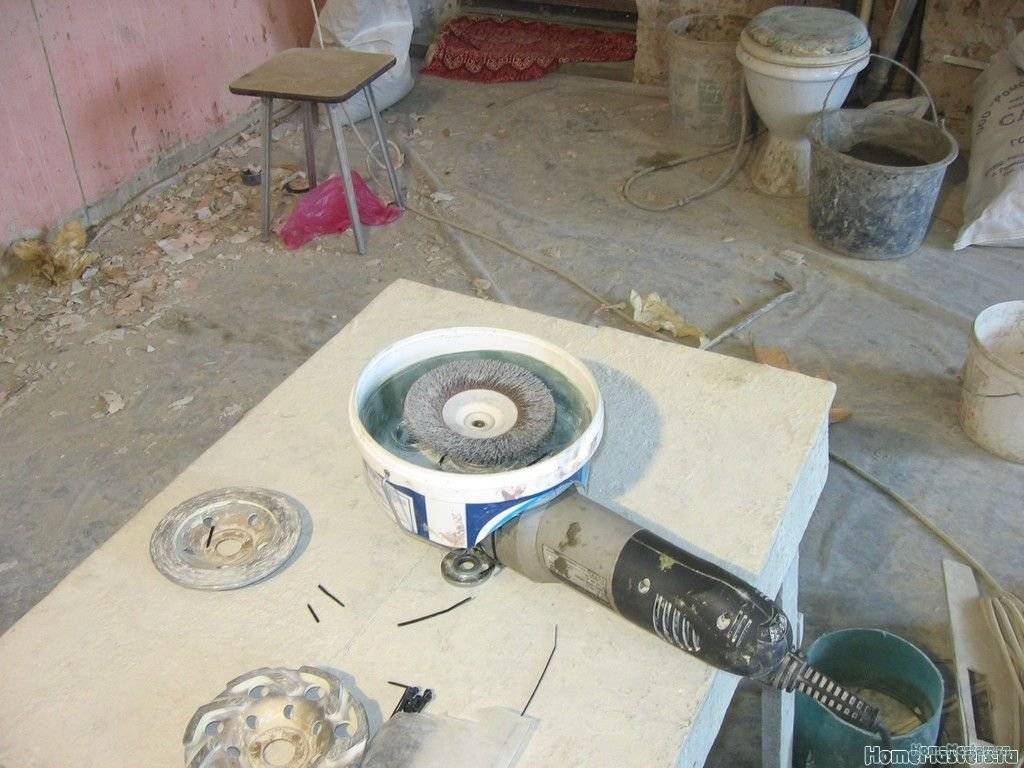

Вытяжной кожух для дисков УШМ диаметром в 125 мм. со смещенным центром
Для изготовления потребуется пустая тара из-под краски, обжимной хомут от 40 до 50 мм., уголок от сантехнической трубы диаметром 30 мм. и небольшой отрезок трубы.
В дне пластиковой тары в центре и недалеко от края ножом формируются два отверстия разного диаметра.
В первое помещается болгарка и фиксируется с помощью хомута, во второй — труба, край которой разрезан на несколько «лепестков», загнутых под углом в 90 градусов, для крепления.
Лишняя часть тары удаляется.

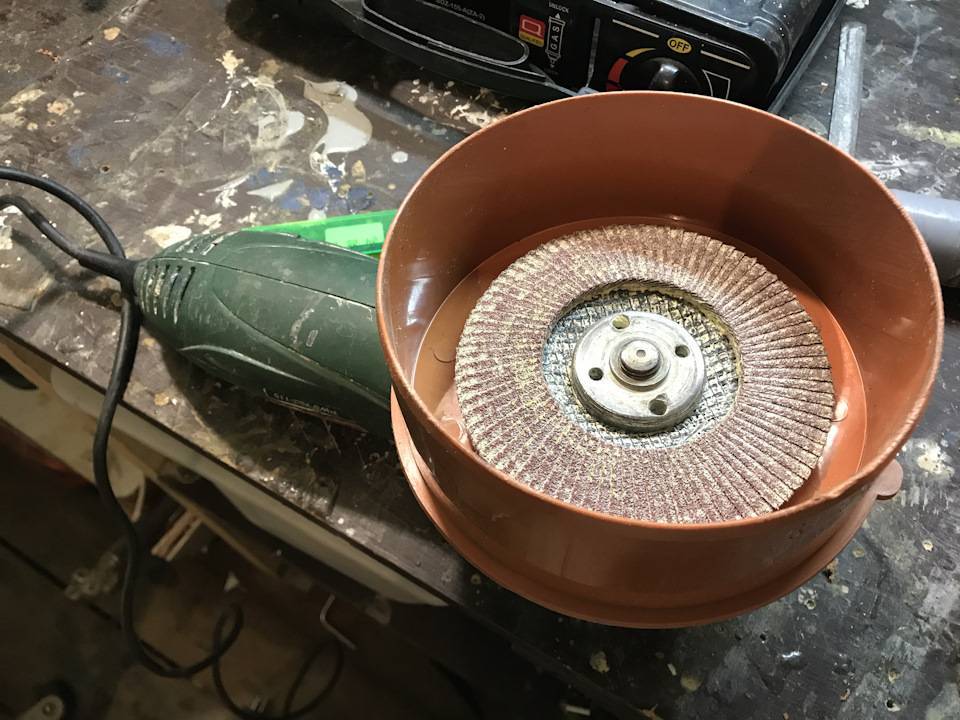

Для шлифовки
При шлифовке поверхностей разных типов рекомендуется также использовать кожух с пылеотводом.
Металлический пылезащитный кожух для шлифовки бетонных стен и полов алмазным диском
На сверлильном станке в центре металлической чашки формируется отверстие, поверх приваривается хомут.
Заготовка фиксируется и лишняя часть обрезается болгаркой, края зачищаются.
Возле края заготовки формируется еще одно отверстие под пылеотвод, в которое помещается трубка, соединение покрывается силиконом.
https://youtube.com/watch?v=kQLURFlmbUs
Защитный
Защитный кожух является обязательным элементом при выполнении обработки металлических деталей, в результате которых существует опасность повреждения мастера летящими искрами и частицами.
Защитный кожух повышенной безопасности под диск диаметром до 150 мм.
Изделие выполняется из металла толщиной 1,5 мм., пластины соединяется посредством сварки, швы провариваются с внутренней стороны.
К заготовке приваривается кольцо, сделанное из металла в 3 мм., с отверстиями под винт четверку.
Насадка покрывается серебрянкой.
Коментарі
Процентов 60-70 пыли убирает. Отличная штука Пришлось только в кожухе сделать отверстие, чтоб М4 крепился мертво.
Если отрезным диском пилить железо. при прицепленной приставке будут такой же эффект то есть будет засасываться сноп искр в пылесос ?
Если отрезным диском пилить железо. при прицепленной приставке будут такой же эффект то есть будет засасываться сноп искр в пылесос ?
Добрый день. Подойдет ли ваш кожух на УШМ Rebir LSM-125/1100Е?
Приобрел данный кожух на 125-ю болгарку. Еще не испытывал, но выглядит добротно! Надеюсь свою функцию выполнять будет хорошо. Моя рекомендация, если Вам интересно. Реально на рынке очень и очень мало закрытых кожухов, которые чисто для шлифовки. Из доступного. только один кожух одного известного типа украинского бренда, пластиковый, не самого лучшего исполнения. Еще два доступно. Bosch и Metabo, но там цена. космос, к тому же они не универсальные, а конкретно под инструменты этих же фирм. Поэтому выбирать-то особо и не приходится, если честно. Вам, возможно, будет интересно попробовать сделай такой свой, универсальный. Но с ним есть довольно большая сложность. он должен быть максимально маленьким, ибо если он большой. при шлифовке залезть в углы не реально, так как кожухом упираемся в стену и все. Посему изготовить качественный и удобный продукт не так-то и просто. Но я думаю у Вас получится! И спрос, скорее всего, таки будет. Спасибо!
Для чего нужен кожух
Перед тем, как приступать к выполнению работ по обработке бетона и дерева, понадобится себе хорошо представить, что в итоге получится. При резке болгаркой происходит образование пыли, которая оседает не только в помещении, но еще и попадает в дыхательные органы человека. Именно поэтому выполнять работы инструментом следует исключительно в респираторе и защитных очках. Чтобы обезопасить помещение от избыточного количества пыли, понадобится работы проводить с применением специальной насадки, к которой подсоединяется шланг от пылесоса.
Применять насадку на болгарке следует в следующих случаях:
- При штроблении бетона, кирпича, шлакоблока, шифера и прочих аналогичных материалов. Если штробление выполняется на этапе строительства, то оседание пыли в помещении не так опасно, как при проведении ремонта. При резке прочных материалов происходит их дробление, что вызывает формирование пыли, оседающей по всему помещению
- Резка кафеля и керамической плитки — при обработке этих материалов также формируется пыль, которая особенно опасно для здоровья человека. Плитку резать можно специальными плиткорезами, и при этом не образуется пыль, но если работы выполняются углошлифовальной машинкой, то лучше установить специальную насадку
- Обработка древесины — при пилении древесины образуется не только пыль, но еще и опилки, которые очень легко и быстро можно устранить с помощью кожуха, установленного на болгарке
Производители изготавливают специальные кожухи для УШМ с диаметрами дисков 125, 150 и 230 мм. Это самые распространенные виды режущих инструментов, поэтому именно под них производители выпускают специальные кожухи для отвода пыли.
Это интересно!Если нет промышленного пылесоса, то использовать бытовой для отвода пыли при работе болгаркой не рекомендуется.
О том, что кожух на УШМ нужен, мастера и специалисты в этом даже не сомневаются, так как достаточно один раз попробовать произвести резку бетона, чтобы убедиться в необходимости приобретения или изготовления пылесборника. Что лучше, купить или сделать своими руками кожух для сбора пыли на болгарку, здесь каждый должен решить самостоятельно. Ведь защитный кожух стоит относительно недорого, но чтобы вовсе избежать расходов, то насадку следует изготовить самостоятельно.
Что чаще всего ломается на болгарках разных марок
Практически не имеет никакого значения, какой марки ваш инструмент DeWalt или Intertool. Рано или поздно наступит необходимость приступить к ремонту болгарки, выполнить который можно легко и быстро, если правильно определить поломку. Главная причина возникновения поломок УШМ заключается не в качестве этого инструмента, а в том, что мастера в большем числе их неправильно эксплуатируют. Как можно неправильно эксплуатировать угловую шлифмашинку?
По предназначению различают два типа углошлифовальных машинок:
- Бытовые — категория электроинструмента, главное назначение которого заключается в применении их по дому. Они не подходят для постоянных и продолжительных нагрузок, так как детали изготовлены из низкопрочных материалов. Работать бытовыми углошлифмашинками можно не больше 10 минут непрерывно, после чего нужно сделать паузу на аналогичный промежуток времени, чтобы дать остыть двигателю и прочих составляющим. Естественно никто не засекает время, сколько он работает агрегатом. Когда возникает необходимость, мы берем в руки инструмент и выполняем поставленную задачу до конца. Продолжительность работы агрегатом при этом может составлять от 10 минут до 1 часа, посредством чего в результате и возникают поломки УШМ. Бытовые болгарки могут служить намного дольше профессиональных, но при условии их правильной эксплуатации. Если понадобится ремонт бытовой болгарки своими руками, то специалисты рекомендуют лучше сразу купить новый инструмент
- Профессиональные — особый вид электроинструмента, главное назначение которого заключается в продолжительности работы прибором. Их составные детали изготавливают из прочных и качественных материалов, поэтому они выносливы и устойчивы к продолжительным нагрузкам. Работать профессиональными болгарками можно непрерывно по 40-50 минут, и не переживать о том, что может перегреться двигатель. Они на это рассчитаны, поэтому если вы сталкиваетесь с ситуацией, когда ваш бытовой агрегат часто выходит из строя, то значит надо перейти на профессиональные модели. Особенно это касается мастеров, которые в целях экономии покупают бытовые модели, но при этом работают ними по стройке, эксплуатируя по 8-10 часов в сутки
Зная отличие между бытовыми и профессиональными моделями, облегчается выбор электроинструмента. От выбора электроинструмента и его применения зависит, как часто понадобится выполнять своими руками ремонт болгарок.
Разберемся в вопросе о том, что же чаще всего ломается на болгарках. Чаще всего встречаются следующие признаки неисправностей:
- Не включается прибор — при очередной необходимости воспользоваться УШМ, обнаруживается, что она не работает. Причинами такой неисправности могут выступать такие факторы: отсутствие питания в розетке, поврежден сетевой провод, отошли контакты, сломалась кнопка или стерлись щетки. Зачастую, как показывает практика, изнашивается на угловых шлифмашинках место входа сетевого кабеля в конструкцию корпуса. Именно здесь и надо искать место, где повредился контакт
- Ток в прибор поступает, но двигатель не работает — это означает, что с высокой долей вероятности из строя вышла кнопка. На болгарках кнопки неремонтируемые, поэтому после небольшой проверки, ее следует просто заменить
- Искрение агрегата во время работы и возникновение запаха гари — это значит, что пришла пора заменить графитовые щетки. Они имеют соответствующий ресурс, поэтому признаки искрения в области расположения щеток означают, что они стерты и качество контакта низкое
- Появление посторонних звуков после запуска мотора — треск и звонкий звук являются признаками износа подшипников или шестерней. Чтобы выяснить точную причину гула инструмента, его понадобится разобрать и осмотреть механические детали
Это основные виды неисправностей, выявить которые может даже новичок. Подшипники и щетки принадлежат к категории расходных деталей, поэтому не удивляйтесь, если через полгода эксплуатации агрегата возникнет необходимость их замены. С простыми видами поломок на болгарках все понятно, но часто бывает так, что все вроде проверено, а инструмент не работает. Что же делать в такой непростой ситуации? Для этого нужно углубиться в тематику ремонта болгарок, и попытаться понять, что же является причиной. Часто в таких случаях помогает «метод тыка», но мы на него не будем опираться, чтобы не пострадать. Рассмотрим все виды дефектов и поломок на болгарках, а также особенности их выявления и устранения.
Штробление стен
Данная насадка позволяет штробить стены под кабель проводки практически без образования пыли. Правда нужно сделать замечание, что пыль может появляться непосредственно в момент соприкосновения диска с поверхностью и началом зарезания в стену.
Как только диск полностью погрузится в материал, дальнейший процесс штробления идет без проблем.
В девайсе не возникает вопросов с подключением шланга от пылесоса к самому кожуху. У многих производителей размер байонета (тип крепления шланга) подбирается по конструкции и размерам своего же инструмента, а не инструмента конкурента.
Из-за этого возникают проблемы в поиске или изготовлении самодельных переходников. На насадке AirDuster все сделано просто. Здесь размер пылеотводящей трубки изготовлен под размер шланга строительного пылесоса.
Снимаете стандартный байонет со шланга и накручиваете его напрямую на пылеотводящую трубку. После чего болгарка с пылеудалением полностью готова к работе. Для более плотного соединения можно накрутить поверх вытяжной трубы изоленту или скотч.

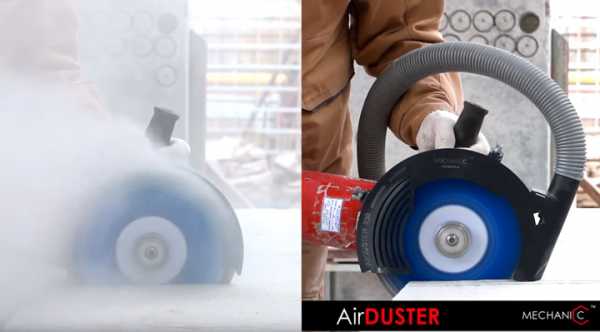

Кожух Mechanic Air Duster от компании Дистар подойдет для болгарок с алмазными дисками диаметром 125мм и 230мм. Для 230-й УШМ вылет диска будет таким же как у стандартного кожуха – 60мм. Это более чем достаточно, чтобы сделать глубокую штробу.
Подводя итоги можно кратко описать все достоинства данной насадки для штробления стен под проводку:
низкая цена
универсальность – подходит почти под все марки болгарок
не требует наличия мощных промышленных пылесосов. Достаточно 1,6квт. В крайнем случае, можно обойтись даже без него, был бы шланг для пылеудаления.
легкий вес
быстрый монтаж и замена
визуальный контроль за зоной реза
улучшено охлаждение алмазных дисков, а значит будет повышена их производительность и срок службы
Ознакомиться с текущей ценой и заказать себе такую насадку с доставкой на дом можно отсюда.
Техника безопасности при работе с болгаркой
Независимо от того, какой способ защиты от пыли был выбран, при работе с УШМ необходимо соблюдать правила техники безопасности:
- обязательно защищать глаза очками;
- на руки надевать перчатки;
- располагать линию реза по направлению к себе;
- не использовать при работе повреждённый или деформированный диск, способный спровоцировать обратный удар;
- держать инструмент двумя руками, чтобы избежать смещения или вырывания инструмента из рук;
- следить за положением кабеля электропитания, который не должен случайно попасть под диск;
- после выключения инструмента класть его в горизонтальное положение только после полной остановки вращения диска.
Что касается пылезащиты, то нужно понимать, что даже хорошие защитные кожухи не всегда могут полностью справиться с возникающей при работе мелкой взвесью. Поэтому, занимаясь обработкой сильно пылящих материалов, стоит всё-таки защищать органы дыхания простым респиратором.
Как выбрать?
Защитные насадки играют огромную роль при работе с УШМ, при этом особое внимание следует уделять выбору кожуха под пылесос
Поскольку не каждое приспособление может подойти для болгарки и хорошо защитить комнату от пыли, то перед приобретением важно учесть некоторые основные моменты
- Для работ с бетонными поверхностями, камнем и кирпичом нужно выбирать кожухи с повышенной защитой. Их корпус должен быть выполнен из прочного материала. По желанию защитную оснастку можно изготовить и соединить с пылесосом самостоятельно, но для этого потребуется дополнительное время и наличие опыта.
- Насадка должна соответствовать размерам патрубка и модификации УШМ. Так инструмент сможет выполнить обработку материала без образования пыли.
- Немаловажным считается и выбор производителя кожуха. На сегодняшний день рынок представлен изделиями отечественных и зарубежных торговых марок, но не все они характеризуются положительными отзывами.
Самостоятельное изготовление
Изготовить кожух для болгарки под пылесос своими руками не составляет труда. Нужно только подойти к проблеме с фантазией. Материалов для изготовления множество:
- алюминиевая кастрюля или тарелка;
- пластиковая канистра из-под масла;
- пластиковая бутылка объемом 5 литров.
Штатный кожух
Менее затратный способ изготовления — это использовать штатное защитное устройство. К нему требуется только прикрепить боковую крышку и патрубок. Чтобы изготовить боковую крышку можно взять кусок оцинкованной стали и потом действовать так:
- Из оцинковки нарезать полоски шириной 15 мм и длиной 30 мм для изготовления уголков. Затем согнуть их под прямым углом посередине.
- В боковой открытой части кожуха просверлить отверстия диаметром меньше толщины саморезов. Через эти отверстия закрепить изготовленные ранее уголки.
- Вырезать из оцинковки по контуру боковую крышку.
- В ней ближе к краю просверлить отверстие под патрубок.
- Патрубок можно изготовить путем сворачивания в трубу листовой заготовки. Края закрепить между собой можно саморезами или хомутами.
- Один край патрубка необходимо надрезать в нескольких местах. И эти сектора разогнуть.
- Вставить трубу в вырезанную крышку и закрепить саморезами.
- Также саморезами прикрутить полученную конструкцию к уголкам.
- Закрепить конструкцию на болгарке.
- Подключение к пылесосу производится посредством гофрированного шланга. Для надежности соединения необходимо использовать хомут.
Все, УШМ с кожухом для пылесоса готова к работе.
Модель из пластмассовой канистры
После замены масла или заливки антифриза в автомобиль в гараже всегда остаются пластиковые канистры. Толстые стенки и отливы по углам позволяют хорошо сохранять форму не деформируясь. К тому же размер горловины канистры почти соответствует размеру шланга пылесоса.
Перед раскройкой следует определиться с таким параметром, как глубина погружения отрезного диска. Установленный пылеотвод будет препятствовать погружению. За основу можно взять штатный кожух.
- Сначала маркером нанести разметку.
- Острым строительным ножом вырезать отверстия и отсечь ненужные части. Отверстия, предназначенные для посадки на болгарку, рекомендуется сделать с двух сторон. Нужно это на тот случай, если возникнет необходимость сменить направление вращения.
- Подсоединение шланга к горловине осуществляется хомутом.
- Закрепление пылеотсоса на УШМ производится хомутом с переходным кольцом.
- Чтобы закрыть не используемое посадочное отверстие, нужно вырезать круг большего диаметра и закрепить при помощи саморезов.

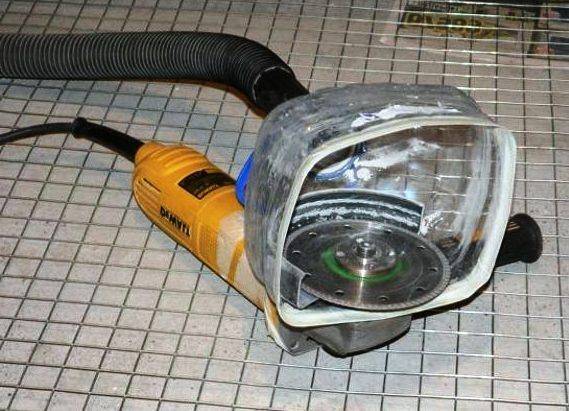

Приспособление для плиткореза
Чтобы резать керамическую плитку, необходим постоянный контроль. А вытяжной кожух для болгарки закрывает обзор полностью. Для изготовления кожуха нужен прозрачный материал.
В качестве заготовки подойдет 5-литровая прозрачная бутылка из-под бутилированной воды. В горлышко входит патрубок пылесоса. Канцелярским ножом вырезается отверстие под посадку.
Отрезается дно бутылки так, чтобы диск выставлялся на требуемую высоту. Конструкция закрепляется на УШМ хомутом или винтами. Большой объем бутылки не позволяет пыли разлетаться, и кожух одновременно выполняет роль пылесборника.
Угловая шлифовальная машина считается многофункциональным инструментом. Помимо множества преимуществ, она имеет один значительный недостаток — во время резки и шлифования материала она производит большое количество пыли. Чтобы освободить себя от длительной уборки помещения после работы болгаркой, мастера применяют устройства, оснащенные пылесосом. Главным элементом любого из таких устройств является защитный кожух. Его можно легко подобрать для любой модели УШМ. Главное — уметь правильно присоединить деталь к вытяжной системе.
Универсальная насадка на болгарку для штробления стен — Mechanic Air Duster.
Такие насадки довольно эффективны и выпускаются разными известными производителями – Hilti, DeWalt и другие.
Только вот покупая такую насадку можно столкнуться с одной существенной проблемой – большинство из них подходит именно к своим родным маркам УШМ.
То есть насадку Hilti DC-EX вы сможете одеть только на болгарку Хилти, а Dewalt уже к ней не подойдет и т.д.
Чтобы решить эту проблему фирма Distar выпустила универсальный кожух, который можно одевать на 95% всех существующих болгарок, УШМ. Называется он Mechanic Air Duster.
Процесс пылеудаления в данном кожухе реализован в такой степени, что в некоторых случаях можно даже обойтись и без строительного пылесоса. Достаточно надеть на патрубок шланг. При этом пыль будет засасываться только благодаря потокам воздуха.

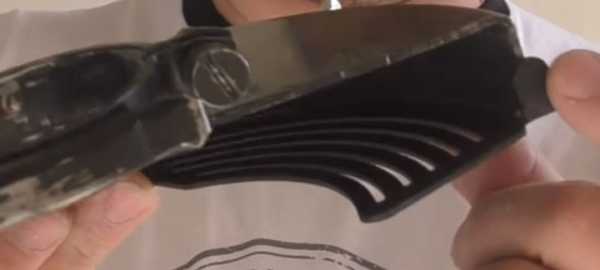

Забор воздуха происходит через радиальные прорези, образуя турбулентный направленный поток.
Конечно, если у вас есть в наличии промышленный пылесос, то применять AirDuster лучше в комплекте с ним. Причем мощность такого пылесоса может быть не более 1600Вт.
Этого будет вполне достаточно, чтобы комфортно работать и штробить стены. Сам пылеотвод в отличие от подобных изделий других производителей очень открытый.
Это в свою очередь дает возможность прекрасно видеть и контролировать зону реза и край штробы. Кроме того, из-за открытой зоны пылеотведения происходит более эффективное охлаждение алмазного диска.
Еще один плюс – малый вес и габариты. У того же Хилти, при нарезании штроб болгаркой и кожухом DC-EX230 приходится таскать вверх-вниз лишние килограммы. В конце рабочего дня, от такой работы ваши руки будут просто отваливаться от усталости. Ну и главное достоинство кожуха на болгарку Mechanic Air Duster это его цена – в районе 20 долларов. То есть он дешевле того же Hilti DC-EX230 в 7 раз!
Монтируется пылеотвод на стандартный защитный кожух от УШМ. Причем весь процесс занимает буквально одну, две минуты. Сравните с процессом монтажа от Хилти:
Без разницы на какую болгарку вы будете его устанавливать. AirDuster подходит на самые популярные марки – Hilti, DeWalt, Bosch, Skil, Makita, Metabo, AEG.
Сверху и снизу у кожуха имеются своего рода подпятники.
Совмещаете стандартный защитный кожух УШМ (там где будет расположен диск) и обратную сторону Mechanic до этих ограничителей.
Разворачиваете два крепления с “барашками” так, чтобы они поджали и соединили всю конструкцию воедино. После чего просто затягиваете винты.
При этом нужно обращать внимание и контролировать симметричность насадки по отношению к кожуху УШМ. Оба винта должны быть затянуты равномерно, а сама насадка плотно прижата
Оба винта должны быть затянуты равномерно, а сама насадка плотно прижата
Оба винта должны быть затянуты равномерно, а сама насадка плотно прижата.
На этом все! Пылеудаление и болгарка готовы к работе.
Данная насадка позволяет штробить стены под кабель проводки практически без образования пыли. Правда нужно сделать замечание, что пыль может появляться непосредственно в момент соприкосновения диска с поверхностью и началом зарезания в стену.
Как только диск полностью погрузится в материал, дальнейший процесс штробления идет без проблем.
В девайсе не возникает вопросов с подключением шланга от пылесоса к самому кожуху. У многих производителей размер байонета (тип крепления шланга) подбирается по конструкции и размерам своего же инструмента, а не инструмента конкурента.
Из-за этого возникают проблемы в поиске или изготовлении самодельных переходников. На насадке AirDuster все сделано просто. Здесь размер пылеотводящей трубки изготовлен под размер шланга строительного пылесоса.
Снимаете стандартный байонет со шланга и накручиваете его напрямую на пылеотводящую трубку. После чего болгарка с пылеудалением полностью готова к работе. Для более плотного соединения можно накрутить поверх вытяжной трубы изоленту или скотч.
Кожух Mechanic Air Duster от компании Дистар подойдет для болгарок с алмазными дисками диаметром 125мм и 230мм. Для 230-й УШМ вылет диска будет таким же как у стандартного кожуха – 60мм. Это более чем достаточно, чтобы сделать глубокую штробу.
Подводя итоги можно кратко описать все достоинства данной насадки для штробления стен под проводку:
универсальность – подходит почти под все марки болгарок
не требует наличия мощных промышленных пылесосов. Достаточно 1,6квт. В крайнем случае, можно обойтись даже без него, был бы шланг для пылеудаления.
визуальный контроль за зоной реза
улучшено охлаждение алмазных дисков, а значит будет повышена их производительность и срок службы
