Горн для плавки алюминия своими руками

Печи для литейного вторичного алюминия

Производителей вторичного алюминия обычно подразделяют на две категории. К первой категории относят производства, которые выпускают в основном литейные сплавы для производителей алюминиевых отливок, а также алюминий для раскисления стали. Сырьем для этих лом и производственные отходы литейных производств. По-английски их называют «refiners». Эти производства кроме введения легирующих элементов для доводки заданного сплава применяют оборудование для очистки алюминиевого расплава и удаления нежелательных химических элементов и примесей.

Роторные плавильные печи применяют именно эти переработчики алюминиевого лома.

Литейные предприятия, которые изготавливают алюминиевые отливки из вторичного литейного алюминия, широко применяют тигельные печи – газовые и электрические, индукционные и сопротивления, как для плавки и выдержки алюминия, так и для разливки алюминиевого расплава в литейные формы.

Горн на отработанном масле

Учитывая, что нефтепродукты дорогие, выгодно использовать горн на отработанном масле. Чтобы изготовить горн на отработке используются детали, отслужившие свой срок. После переработки печей, проявился существенный недостаток — отработанная смесь плохо зажигалась. Чтобы устранить эту проблему, в горн на отработке был встроен дополнительный отсек. Здесь происходит предварительный подогрев масла углем или дровами. Для улучшения горения, топливная отработка проходит через фильтры, в нее добавляется солярка или бензин.

Как результат, горн на отработке имеет преимущества в виде желтого огня и стабильной температуры.

Изготовить его можно своими руками:

• Изготовление идет из шамотного кирпича, габаритами: 85×48×40 см.
• Свод выполняется в виде арки, для удержания температуры.
• Корпус полностью оббит листами железа. На боковые стороны используется толщина 1,5 мм, а верх и низ подбиваются листами 2 мм.
• Опоры изготавливаются из уголков исходя из веса конструкции.

В камеру, вентилятором, ведется нагнетание воздуха. На возвышении установлен резервуар с отработкой. Из него масло по трубопроводу попадает в камеру, где подхватывается воздухом, который движется под давлением 2 атм. Отработка разбивается и подается в форсунку.

Для сокращения времени розжига, в горн на отработке ставится ТЕН. Время на разжигание может занять до 30 мин. Зато горячая смесь горит хорошо. Теперь нужно следить, чтобы не произошло расплавления шамота.

Схема печи на отработке:

Преимущества и недостатки

К преимуществам печей относят:

• Тепло подаётся исключительно за счёт электромагнитного поля, и используемая посуда не загрязняется;
• Подвергать плавке можно предметы из стали и других материалов, в которых отсутствует углерод;
• При использовании практически не образовывается угарный газ — плавящиеся материалы поглощают мало азота и водорода из атмосферного воздуха;
• При плавлении жидкий металл перемешивается естественным путём, и в итоге все металлургические процессы протекают гораздо быстрее;
• Во время плавки при необходимости можно регулировать температуру;
• Высокая производительность печей данного типа позволяет работать в режиме выдачи выплавленного металла маленькими порциями за короткие промежутки времени;
• Устройство имеет небольшие габаритные размеры, за счёт чего плавку металла легко проводить и на территории промышленного помещения, и на небольших рабочих площадях;
• Минимальный выброс дыма при работе и максимальная экологичность при плавке металла;
• При работе индукционная печь производит минимальный уровень шума;
• Создаются максимально благоприятные условия для обслуживающего персонала при плавке металла на подобных установках.

Индукционная печь обладает небольшими габаритами, потому плавку производят и на территории крупного цеха, и на небольших рабочих площадях Помимо перечисленных преимуществ, у устройства можно выделить и ряд недостатков:

• При плавке металла шлак нагревается именно от металлической смеси, в результате чего имеет более низкую температуру;
• При использовании устройства часто возникают сложности с удалением из металла примесей из серы и фосфора.

Устройство и принцип действия

Для того чтобы понять, как сделать горн своими руками, нужно разобраться в его конструкции. В основе физических процессов лежит соединение углерода с кислородом. Иными словами, идет процесс горения углерода с высвобождением тепла.

Чтобы не произошло полного сгорания металла, количество кислорода подается не в полном количестве. Это регулируется дутьем воздуха. Передерживать заготовку в горне тоже не следует. Металл пересушится и станет твердым, но хрупким. Классический пример — чугун.

Самодельный горн для ковки состоит из деталей:

1. Стол, изготовленный из огнеупоров.
2. Топливник или очаг, имеющий колосниковую решетку.
3. Камера воздушная.
4. Дренаж воздушный.
5. Воздуховод подающий.
6. Вентиль воздушный.
7. Камера.
8. Окно, через которые подаются заготовки.
9. Зонт.
10. Дымоход.
11. Горнило.
12. Ванна для закалки.
13. Газовоздушная камера.

Для футеровки стола своими руками используется огнеупорный кирпич. Основу горна составляет форма, которая включает в себя топливник, колосники и воздушную камеру. При помощи воздушного дренажа идет регулировка дутья. Дымоход предназначен для отвода скопившихся газов. Не всегда необходима закалочная камера. Она требуется в случае ковки булатной стали, чтобы изделие прошло необходимую термическую обработку. Горнило — место, где выдерживается максимальная температура. В домашних условиях сложено оно из шамотных кирпичей.

Стационарный

Стационарные горны делают опытные мастера под свои антропометрические данные. Кусок раскаленного до оранжевого железа весом в несколько кило в клещах – предмет чрезвычайно травмоопасный, поэтому эргономика стационарного горна должна быть идеальной.

Берем размеры

Приблизительные размеры стационарного горна показаны на рис.

Примерные размеры кузнечного горна

Именно приблизительные, но высоту стола и его размеры нужно определить точно:

• Становимся ровно, ноги на ширине плеч. Правую свободно опущенную руку сгибаем в локте.
• Помощник измеряет расстояние от локтевого сгиба до пола. Добавляем к нему 5-7 см, это и будет высота стола.
• Теперь берем в ту же руку самые большие клещи, помощник измеряет расстояние от живота до концов их губок.
• Добавляем к нему 10-12 см, мы получили половину длины диагонали стола.
• Длину стороны квадратного стола берем равной 1,4 от длины полудиагонали (0,707 от полной диагонали).

Конструкция

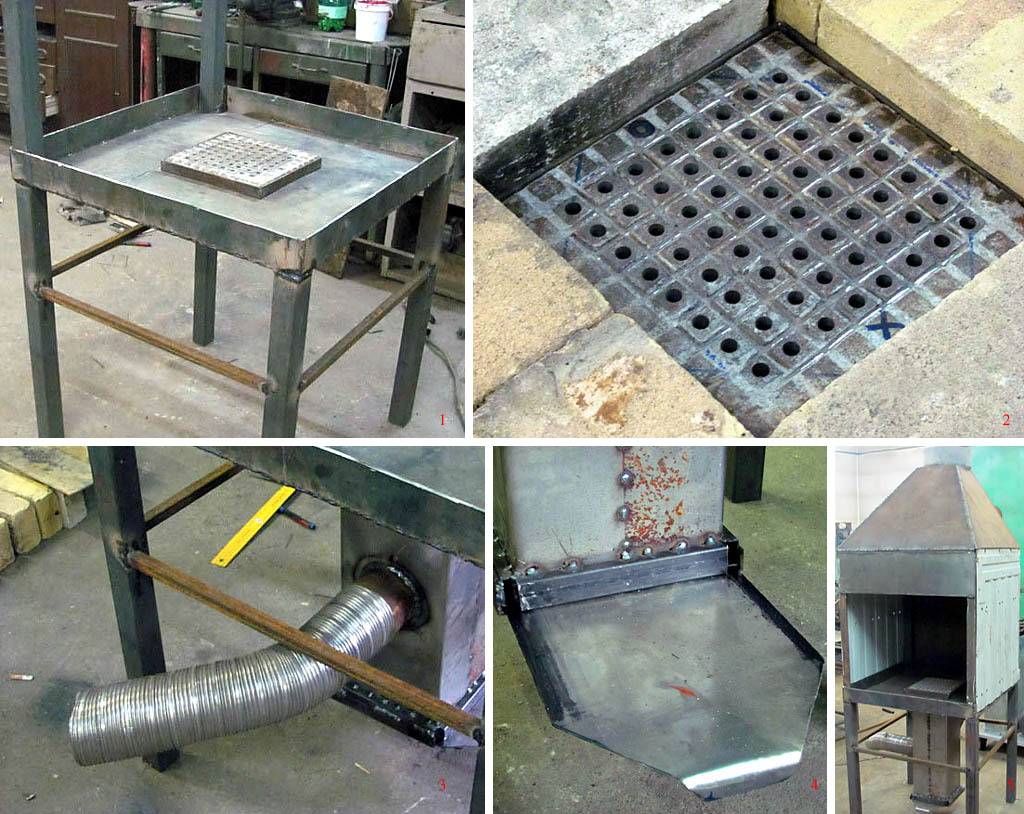

Последовательность изготовления стационарного горна видна из рис. Воздушник фурмы с наддувом от пылесоса или улитки автопечки лучше опустить пониже, а заслонку воздушного дренажа при этом (пп. 4 и 5) сделать выдвижной вперед. Получится воздушный ресивер достаточно большой емкости, и заслонку можно будет выдвигать-вдвигать носком обуви.

Изготовление стационарного горна

Обратите также внимание на цельный колосник, поз. 2

Он в данном случае специальный для горнов. Секрет – в перекрещивающихся ложбинках, разделяющих плиту на квадратики. В них скапливается нагар. Если насверлить отверстия в гладкой плите, то их после каждой ковки придется прочищать стальным прутом.

Но почему нельзя сделать колосниковую решетку наборной из планок, как в печке? Потому, что масса топлива спекается не однородно. В щелях между планками поток воздуха будет прыгать туда, где ему свободнее выйти. В том месте температура окажется выше, и вся заготовка может оказаться пересушенной пятнами. На-глаз мастер-любитель этого не заметит, но под нагрузкой местная хрупкость скажется. А пропускание воздуха сквозь двумерную регулярную структуру (печной колосник одномерный) уменьшает неравномерность воздухораспределения на порядок. Если колосник трехмерный, как показано на рис. с устройством горна в начале, то неравномерность распределения воздуха практически не сказывается.

Самодельная фурма с воздушным душем

А как быть, если негде взять спецколосник? Тогда приемлемый выход – полностью самодельная фурма с концентрическим расположением отверстий диаметром 8-10 мм, см. рис. справа, такая система не так быстро засоряется и дутье по площади обеспечивает более-менее равномерное. По принципу действия похоже на рассеиватель душа.

Наддувать воздушный душ пылесосом нельзя, топливо выдует. Нужно взять улитку от автопечки или подобную ей. Регулировать дутье дренажом в таком случае тоже нежелательно, оптимальный для равномерности дутья наддув слабоват. Нужно встроить в воздуховод дроссельную заслонку, а нижнюю крышку фурмы сделать съемной только для чистки.

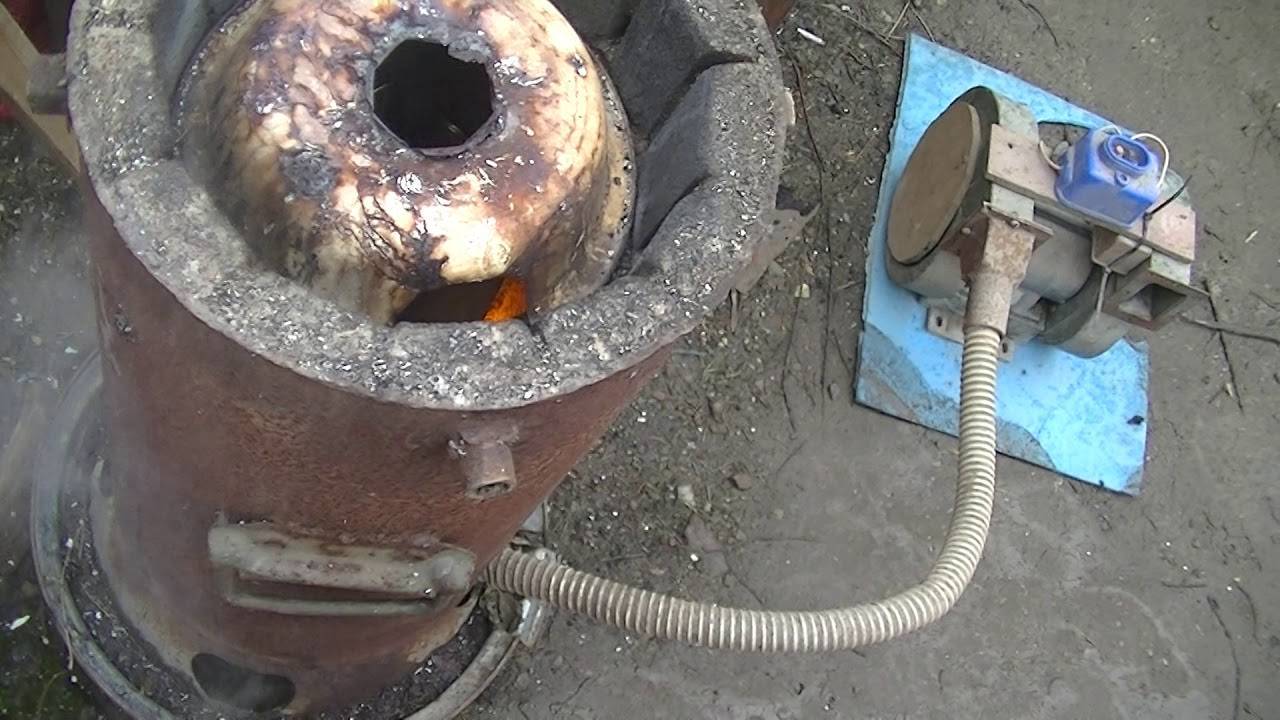

Как сделать плавильную печь-горн из ведра своими руками

Уважаемые посетители сайта «Самоделкин друг« сегодня мы с вами разберем, как сделать кузнечную печь-горн для плавления алюминия из ведра своими руками.. Данная печь довольно проста в изготовлении и для ее создания потребуется минимум материалов, а именно старое и не нужное ведро 10-15 или 20 литров (в зависимости какой мощности вы хотите сделать плавильную печь-горн) Так же обязательно потребуется гипс и песок, из смеси 1/2 будут формироваться стенки горна, смесь закладываем внутрь ведра формируя дно толщиной 3-5 см, затем ставим пуансон (к примеру небольшое пластиковое ведро, чтоб образовать полость в растворе) далее закладываем стенки чтоб не было полостей и воздушных подушек.

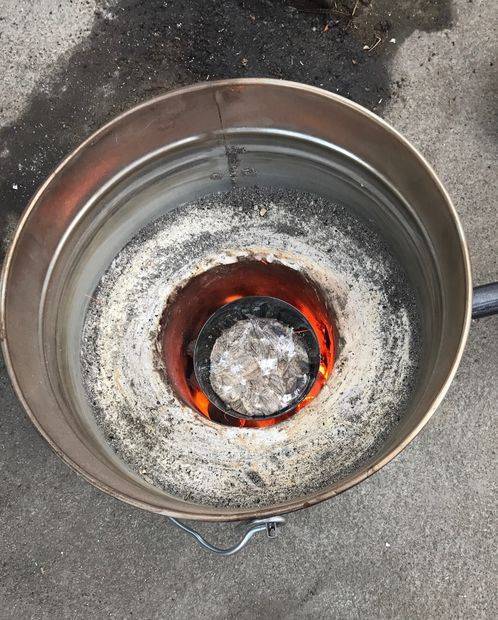

В нижней части плавильной печи для алюминия размещаем металлический сгон на 16 или 22 (зависит от объема ведра) через него будет осуществляться надув воздуха к горящим углям. Через ПВХ трубу подключенную к обычному фену будет происходить нагнетание воздуха в камеру сгорания.

Тигель для плавление алюминия по обычаю делают из старого металлического огнетушителя, срезая у него верхнюю часть. тигель должен свободно входить в полость печи, притом незабываем о том что по краям должен размещаться уголь. Температура плавления алюминия составляет 660 с° расплавленный в печи металл заливается в заранее подготовленные металлические формы (УБЕДИТЕСЬ ЧТО ОНИ СУХИЕ. ) если залить раскаленный метал в сырую форму, то последствия будут плачевными, потому как алюминий разлетится по сторонам! СОБЛЮДАЙТЕ ТЕХНИКУ БЕЗОПАСНОСТИ!

Давайте рассмотрим, как сделать плавильную печь для плавки алюминия из ведра своими руками?

Материалы

1. металлическое ведро 10-20 л
2. гипс
3. песок
4. сгон
5. ПВХ труба
6. фен
7. использованный огнетушитель (для изготовления тигеля)

Инструменты

1. емкость для приготовления гипсовой смеси

Пошаговая инструкция по созданию плавильной печи из ведра своими руками.

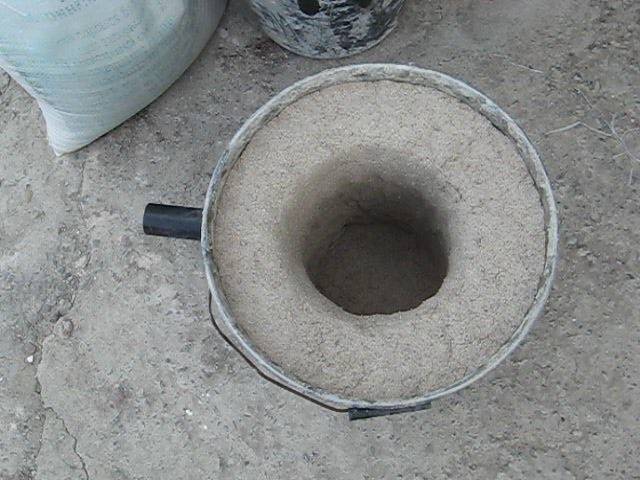

Берем старое и не нужное в хозяйстве ведро, желательно из простого черного металла НЕ ОЦИНКОВАННОЕ! Потому как цинк при нагреве будет выделять пары и окислы, которые вы будете вдыхать работая рядом. Моментального вреда конечно не будет, но в последствии может повлиять на здоровье, так что берите простое ведро из черного металла, не прогадаете. Затем данное ведро следует заполнить гипсо-песчаной смесью, а лучше использовать специальную кладочную смесь, как пример можете почитать и посмотреть нашу статью Как сделать горн из консервной банки там как раз мастер брал именно кладочную смесь (фото упаковки представлено) Так же понадобиться металлический водопроводный сгон, который будет размещен в нижней части и через него будет происходить нагнетание воздуха в камеру сгорания угля. Поток воздуха обеспечивает обычный фен. Переходник. ПВХ труба для соединения фена и сгона плавильной печи. Формируем полость печи при помощи небольшого пластикового ведерка. Сначала выкладывается дно горна толщиной 3-5 см, затем стенки, на все про все у вас будет 15-20 минут пока гипс не начнет застывать. Гипс смешиваем с песком в пропорции 1/2 и доводим до однородной массы. Даем просохнуть как следует, подключаем фен, засыпаем уголь и разжигаем его, сделать это лучше жидкостью для розжига. Помещаем внутрь тигель (сделанный из использованного огнетушителя) в тигель закладываем алюминиевый лом, можно пивные банки и из под лимонада

Внимание! Убедитесь что в банках нет воды и они сухие, потому как при резком перепаде температур алюминий может выпрыгнуть из печи)) Из полученного алюминия можно отливать разнообразные заготовки, любой формы, здесь все зависит от вашей фантазии, а так же интересов. К примеру некоторые ребята отливают из алюминия заготовки, а потом растачивают на токарном станке шкивы для мини-тракторов и автомобилей. Так же можно отливать всевозможные фигурки, статуэтки, гербы, какарды и тому подобное

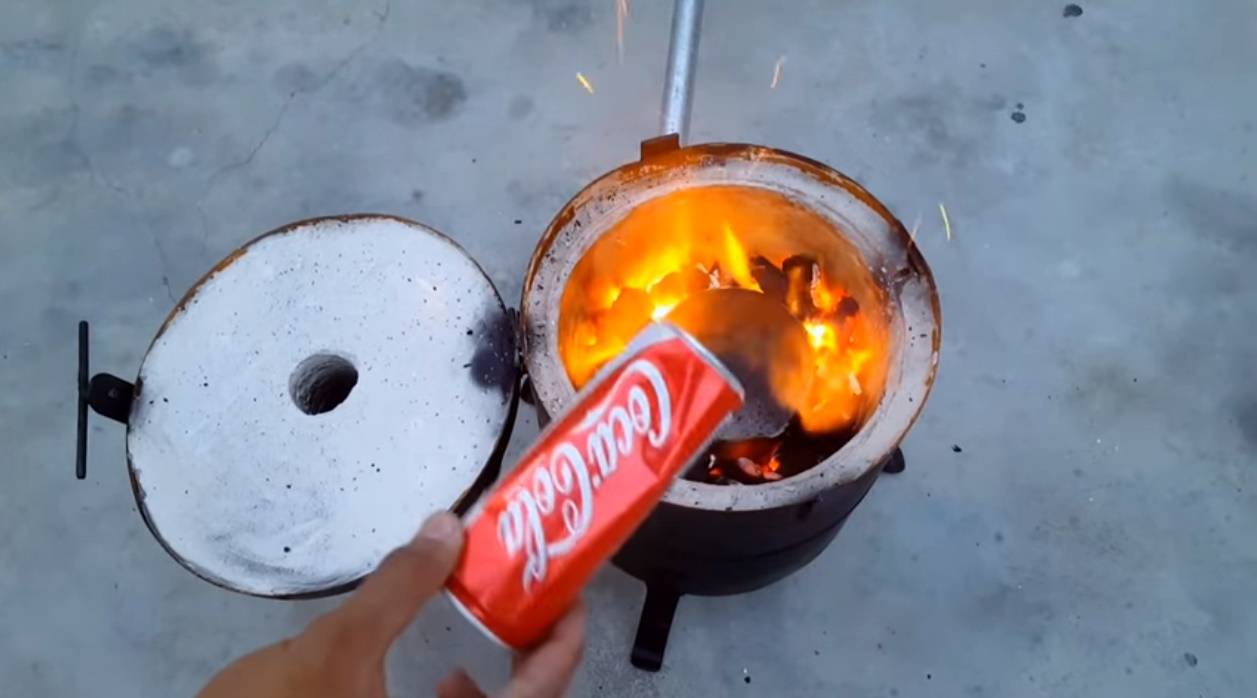

Так же можно отливать всевозможные фигурки, статуэтки, гербы, какарды и тому подобное.

OLYMPUS DIGITAL CAMERA OLYMPUS DIGITAL CAMERA

Для отливки более серьезных деталей для автомобиля понадобиться и горн побольше, но образец у вас есть и вам решать что вы будете отливать, мелкие игрушки или детали для техники

Надеемся наш материал был для Вас полезен, спасибо за внимание

Шаг 1: Материалы и инструменты

Оглядываясь назад, я могу сказать, что, хоть список и большой, все эти материалы достать несложно. Самой дорогой оказалась горелка. Я пытался экономить, но, честно говоря, это очень полезная покупка.

Остальные материалы для плавильни:

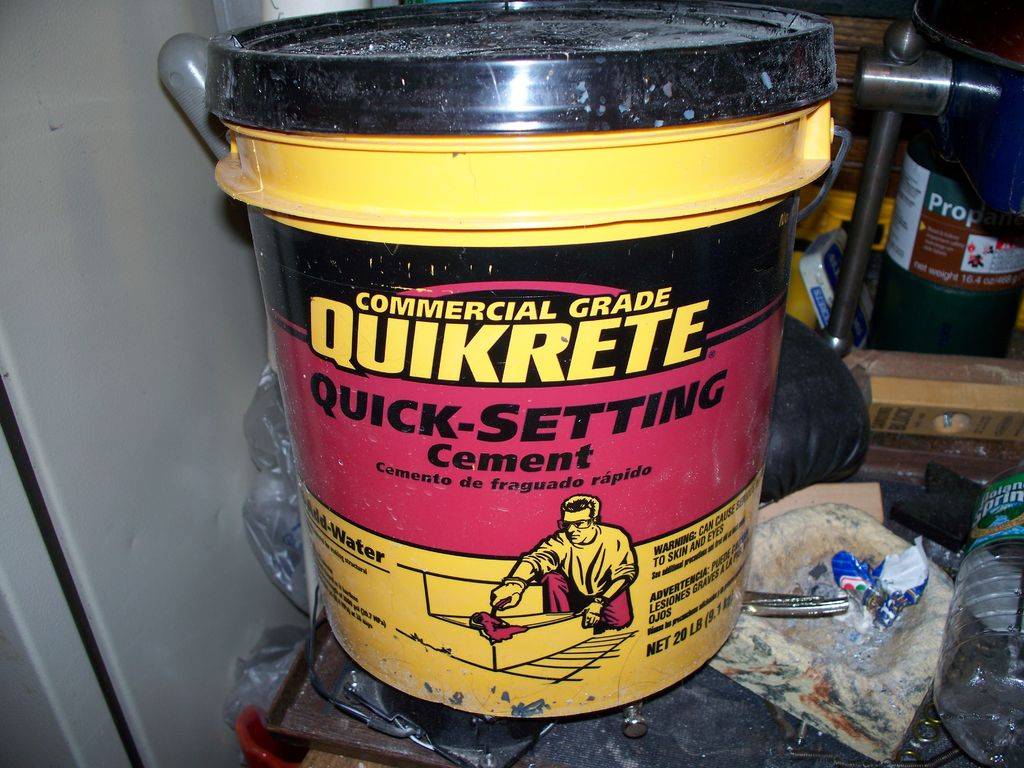

• Быстрозастывающий цементный раствор. Я взял ведерко 9 кг за 500 рублей.
• Ёмкость, в которой будем мешать раствор
• Приспособление, которым будем размешивать раствор

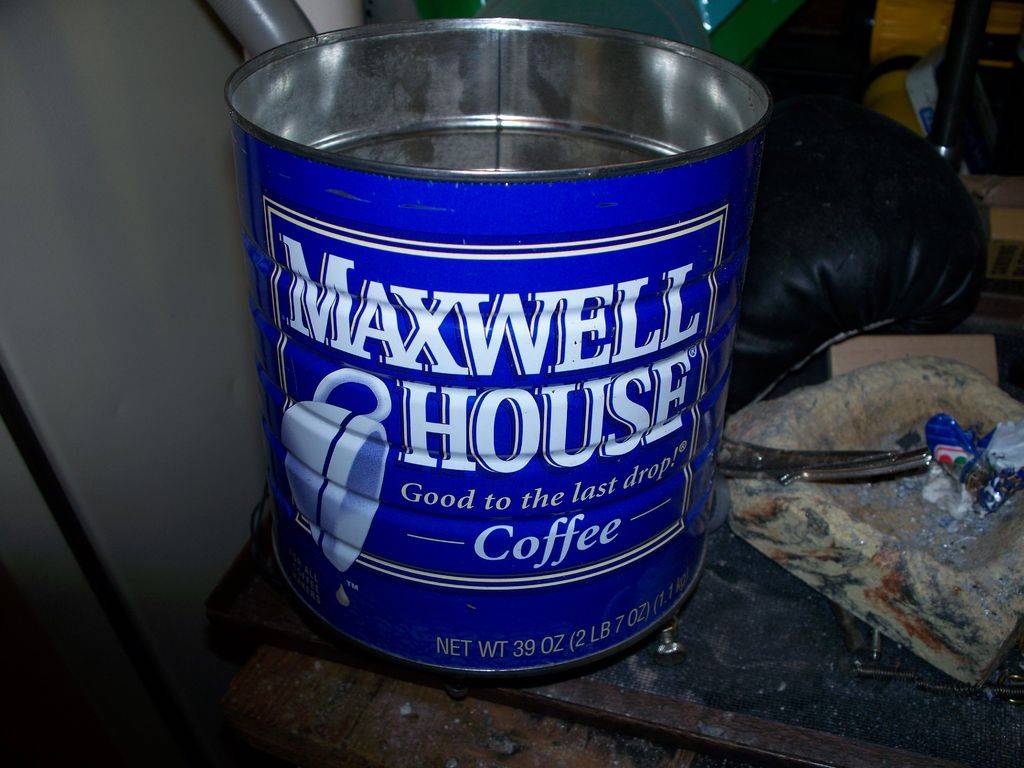

• Большая кофейная банка (15 см)
• Маленькая кофейная банка (10 см)

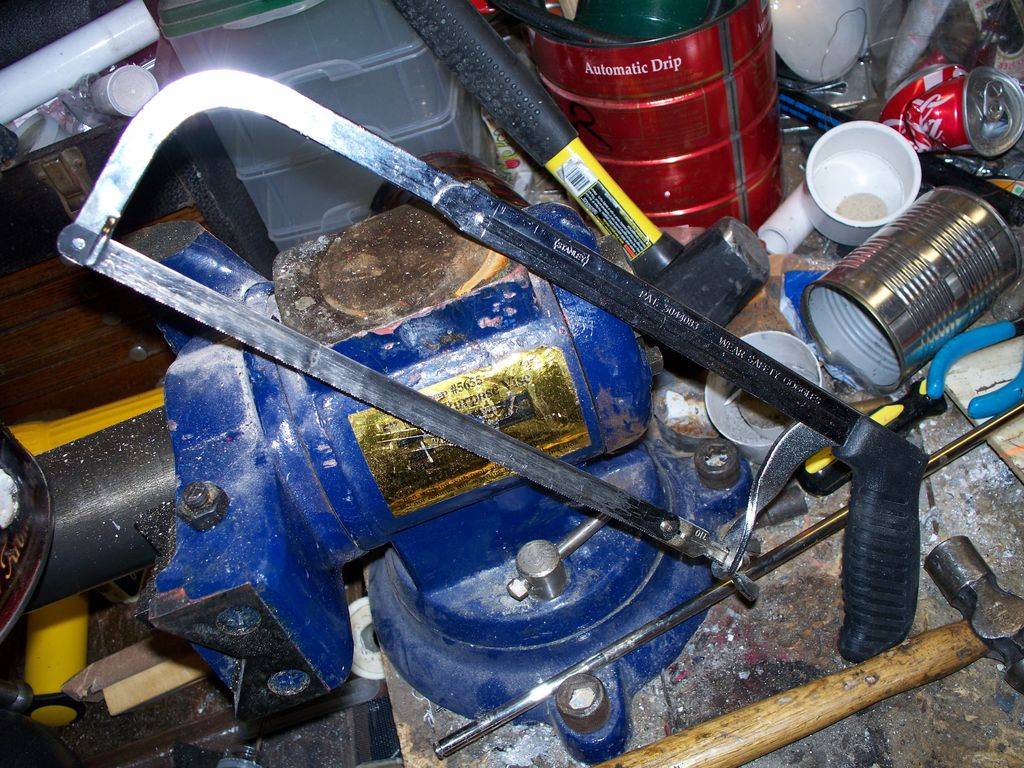

• Ножовка по металлу
• Дрель (или другой инструмент для изготовления отверстий в металле)
• Газовый баллон на 0.4 кг (убедитесь, что он пустой)

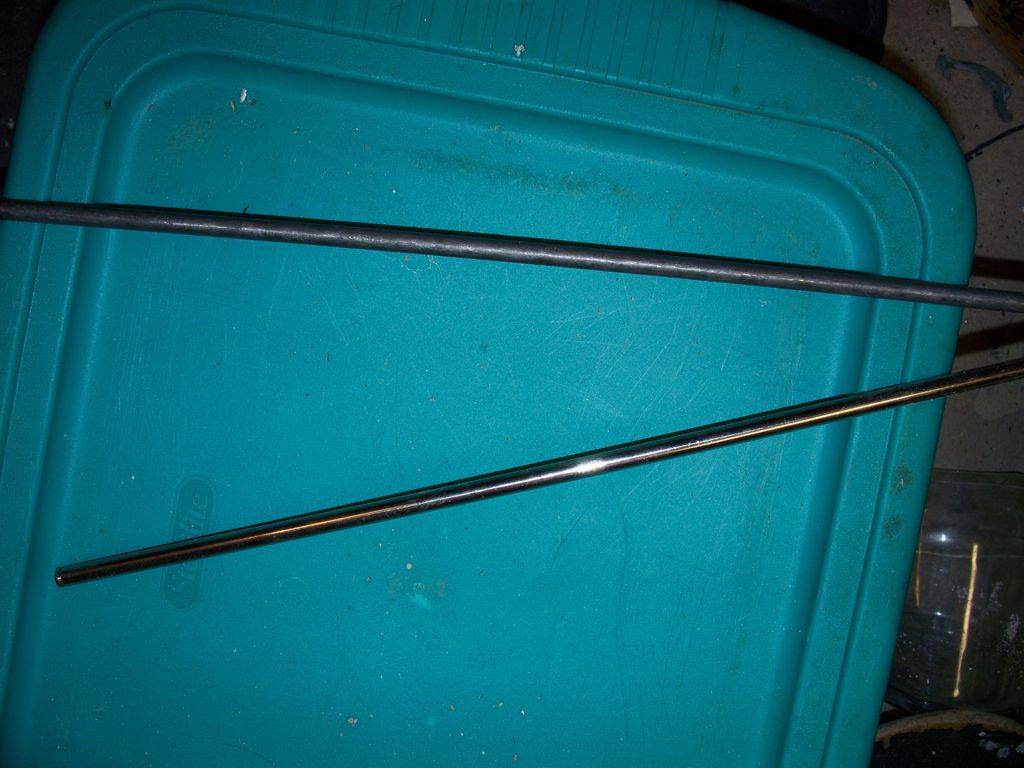

• Стальной стержень, например, из принтера, длиной около 30 сантиметров (вы можете купить стальной стержень 20 см в местном строительном магазине)
• Маркер (или любой другой инструмент для маркировки)
• Клейкая лента
• Картон

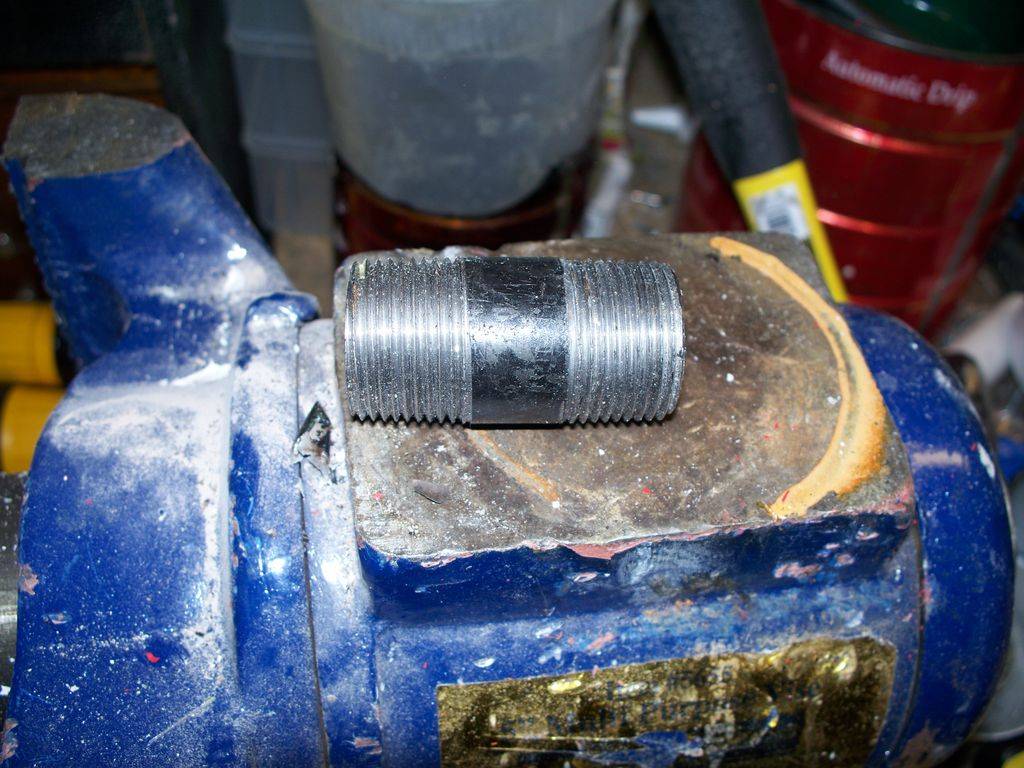

• Короткая (5-7 см) железная или стальная труба, в которую входит конец горелки. (Необязательно)

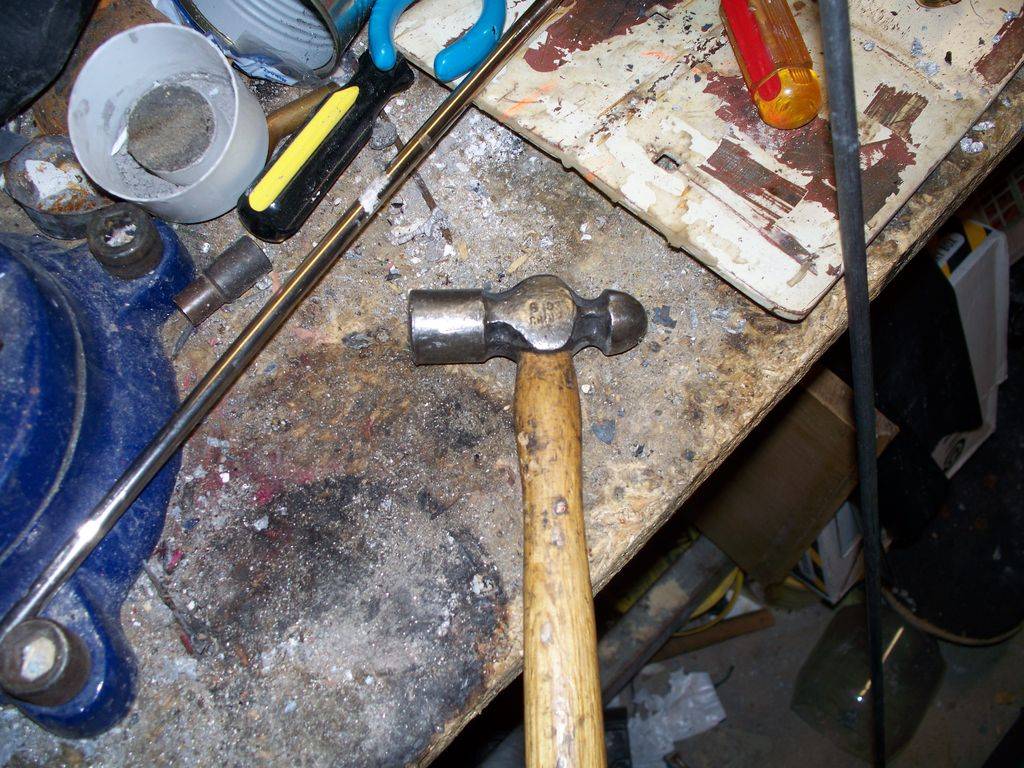

• Круглый молоток (подойдет и другой)

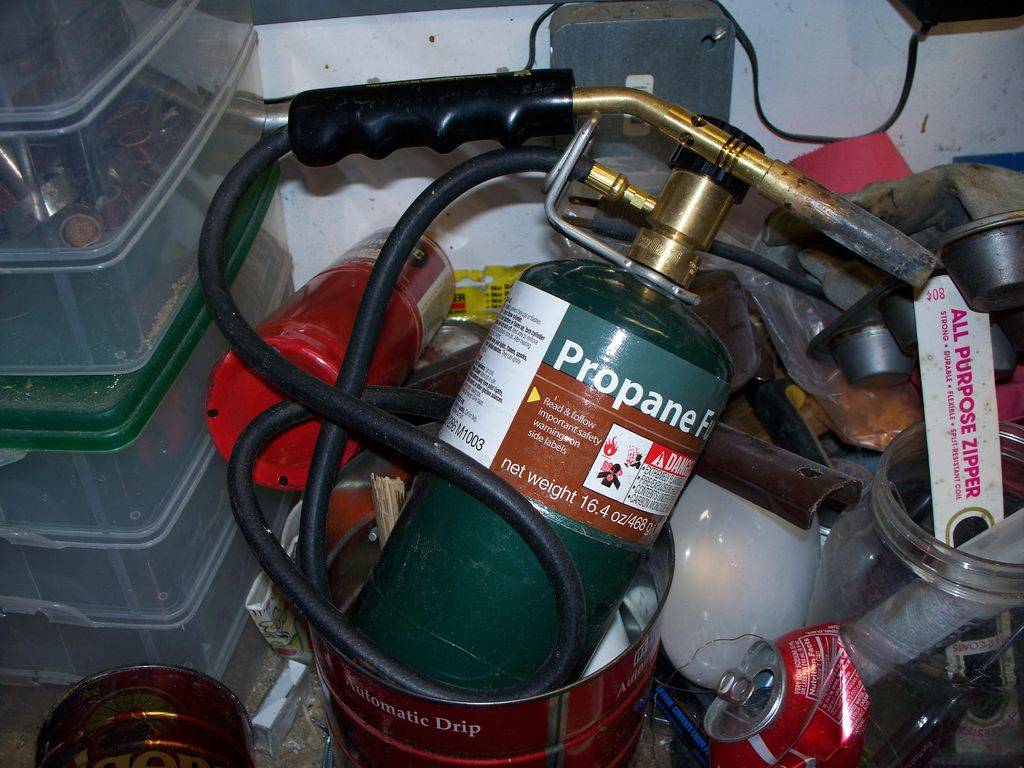

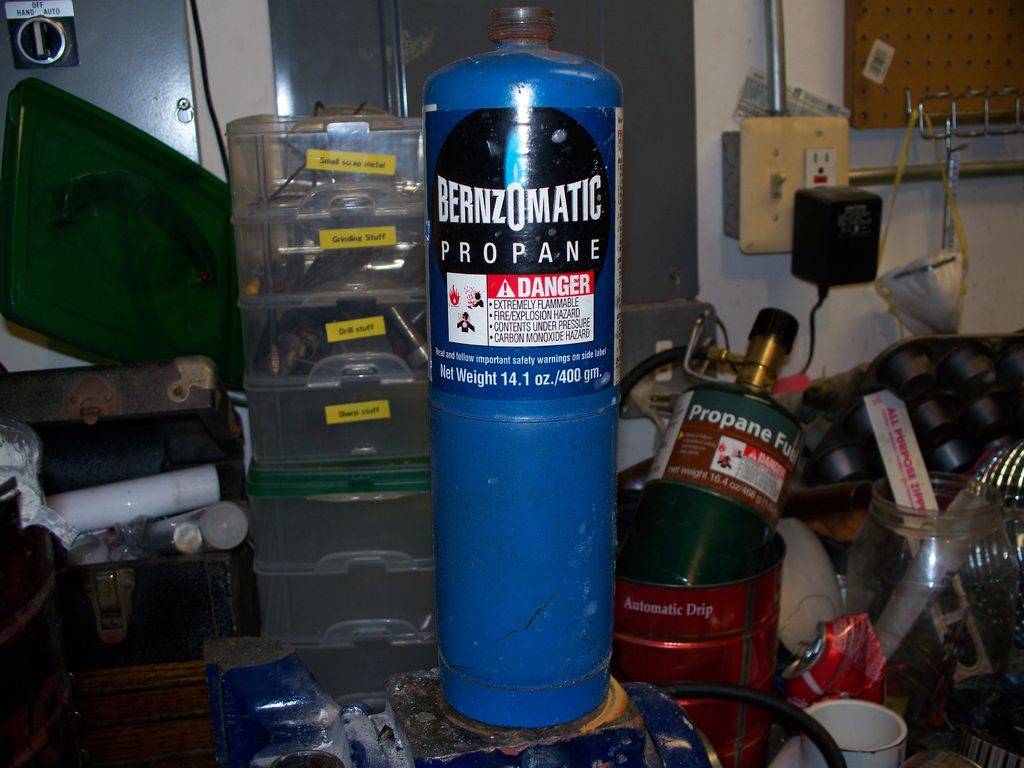

• Немного пропана (я покупаю в туристическом магазине, 250 рублей за два баллона по 450 гр)
• Печь (необязательно)

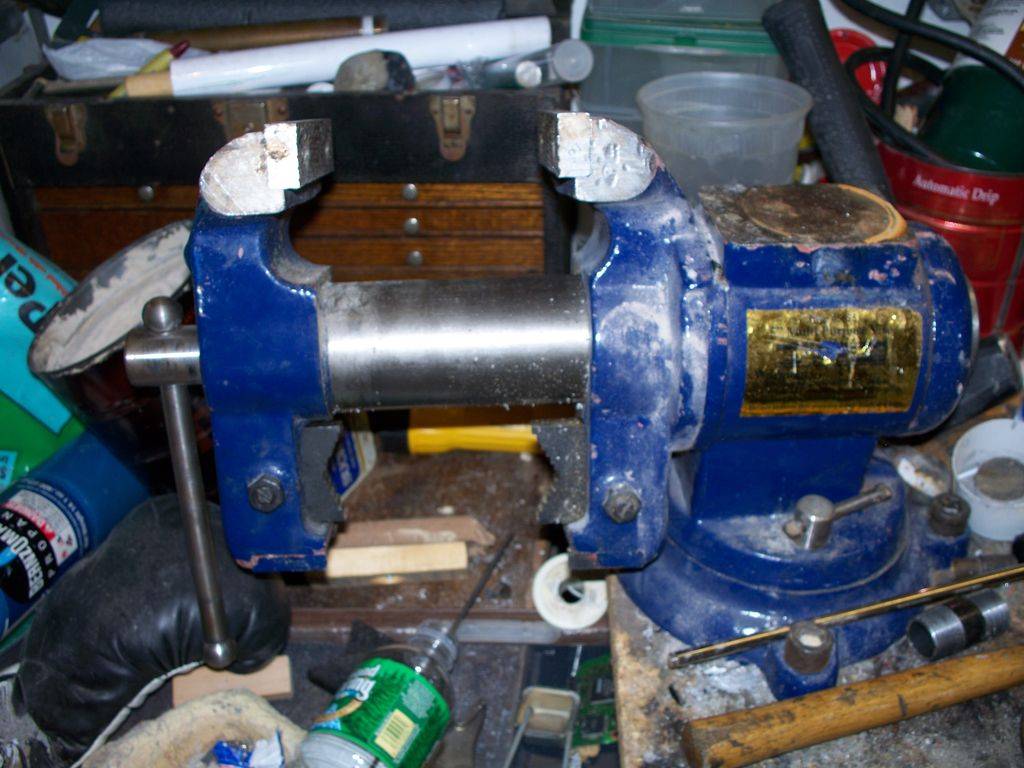

• Тиски (необязательно, однако очень пригодятся)
• Небольшая форма для выпечки (необязательно, вам просто нужно что-то, куда можно залить алюминий).
• Немного дешевой проволоки (не больше 3 мм, но достаточно прочная, чтобы выдержать небольшой вес)

Предназначение и классификация

Горн для плавки металла – печь, которая использовалась в кузнечном деле на протяжении многих лет. Однако небольшой показатель КПД определил то, что его не стали применять при производстве изделий из рассматриваемого сплава в промышленности. Существует следующая классификация:

1. По типу корпуса: открытый и закрытый. Открытый имеет полностью открытую верхнюю часть. Закрытый вариант исполнения имеет закрытый верх.
2. По месту установки: стационарный и персональный кузнечный.

Горн закрытого типа

Горн открытого типа

Для отведения газообразных продуктов горения создается специальная труба, если работа проводится в помещении. Открытый тип не имеет трубы, так как продукты горения уходят без их отвода.

Подробности

Технологический процесс — инструкция видео

Для разогрева металла используется тугоплавкая емкость (тигель). Изделия применяются из таких материалов, как сталь, фарфор, корунд, чугун. В домашних условиях используется емкость, сделанная из широкой железной трубы или готовый тигель. Для ее изготовления нужна только болгарка и сварочный аппарат. Объем тигеля может быть разным и выбирается индивидуально, прогревается он равномерно. Металл должен быть измельчен и плавится он в ходе теплопередачи. Температура плавления должна быть уменьшена перед термообработкой для того, чтобы состояние металла изменялось быстрее. Для этого его измельчают на мелкие детали. Часто после этого происходит окисление или воспламенение. Образуется оксид алюминия, который меняет свое состояние при более высоких температурах. Данное вещество удаляется после переплавки металла вместе с остальными шлаками.

В основном плавят проволоку из алюминия. Для этого ее разделяют ножницами на кусочки, а потом сдавливается пассатижами. С помощью данного способа предотвращается воздействие на металл кислорода. Если вы не планируете получение деталей высокого качества, то измельчать сырье не обязательно.

Технология литья при необходимости получения расплавленного алюминия в домашних условиях придется смоделировать самостоятельно. Материал нужно сначала очистить от грязи, шлаков и примесей. Большие заготовки необходимо разделить на несколько небольших. Отливку совершают по инструкции, для плавки применяют наиболее удобный вариант. С поверхности текучего вещества нужно удалить шлак. Расплавленный алюминий наливают в форму, которую после застывания металла нужно разбить.

Используемые источники тепла

Для того, чтобы переплавить алюминий в бытовых условиях, можно применять:

1. Плавка алюминия в муфельной печи, которая может быть сделана самостоятельно. Этот способ очень эффективен и позволяет быстро перевести металл в жидкую форму.
2. Паяльную лампу. С ее помощью можно расплавить небольшие количества алюминия.
3. Газовый резак — используется редко.

Очаг делается из кирпичей, из металлической емкости делается каркас. С одной стороны с помощью сверла делается отверстие для подачи кислорода. К трубке из металла присоединяется фен, пылесос или другой подобный прибор. Тигель ставят в очаг после разведения костра. Для лучшей термообработки угли можно выложить еще и по бокам. Чтобы не потерять тепло, можно сделать крышку, оставив отверстие для выхода дыма. Делать печь не стоит, если металл необходимо расплавить всего один раз.

Плавка алюминия на газовой плите также имеет место быть. Обычная газовая плита способна раскалить металл до необходимой температуры. Маленькие кусочки алюминия расплавятся где-то за полчаса.

Изготовление формы для отливки — инструкция

Если вам нужно сделать что-то простое, то изготовление специальной формы не потребуется, металл можно вылить на стальной лист.

Если же изделие будет более сложным, то нужна форма, которую можно сделать из следующих материалов:

• — глина;
• — гипс;
• — жидкое стекло;
• — песок;
• — каменноугольный пепел.

Заливать сплав в форму можно двумя способами — открытым и закрытым.

Открытый — простой способ. Металл, который расплавили, переливают в обыкновенную емкость, чашку, консервную банку и так далее. После остывания сплава, болванку вынимают из емкости

Если неважно, какая форма будет у металлического предмета, алюминий оставляют на прочной поверхности

Формировочные элементы используются для сложной отливки, когда изделие должно соответствовать указанным параметрам. При открытой заливки часто используется кремнезем. Предмет сделан из двух емкостей, в которых находится утрамбованная земля. Части кремнезема сжимаются, а между ними кладется макет для отливки. Таким образом получают четкий отпечаток нужной детали. Макет убирается, а в форму заливают раскаленный алюминий. При закрытом методе отливки берут речной песок и смешивают его с жидким стеклом.

Для одноразового литья можно пользоваться гипсом. Макеты делают из пенопласта или парафина.

Пенопласт не вынимается из твердого гипса, заполняется расплавленным алюминием. Продукты его горения наносят вред для здоровья человека.

Какое должно быть пламя у горелки для газового горна?

Давайте рассмотрим рисунок выше. На нем показано три вида пламени одной и той же газовой горелки с наддувом, но с разной степенью обогощенности смеси кислородом. Под №1 идет смесь с минимальным количеством кислорода. Наддув выключен. Пламя у горелки мягкое, желтое. Языки пламени неспешно вырываются из горелки, горение происходит практически беззвучно. Энергия такого пламени минимальна. На нем только чайник греть. Под №2 наддув включен на одну треть. Желтые вялые языки пропадают, пламя приобретает голубой цвет, из сопла появляется так называемое «ядро» пламени характерного зеленоватого оттенка. Температура самого ядра не так уж велика, но на границе перехода от ядра к голубому цвету эта температура достигает максимума. Поднесенная в эту зону металлическая арматура раскаляется практически до бела! По мере дальнейшего усиления наддува форма факела становится все более правильной, ядро укорачивается и прячется в недрах сопла, и, наконец, пламя, вырывающееся с гулким ревом приобретает острую форму кинжала, как показано на картинке №3. Такое пламя обладает максимальной концентрацией энергии в одной точке, что уже характерно для газовых резаков.

На графике слева представлено распределение температуры пламени в зависимости от зоны. На сами значения не обращайте внимания — для пропана они немного нише, но суть остается та же. Максимальная температура у пламени на границе ядра. И самые холодные зоны — это самое начало пламени и самый хвост факела.

Плавка алюминия

Алюминий, обладающий высокой степенью пластичности, является легкоплавким цветным металлом. Горн для плавки алюминия легко изготовить своими руками. Существует множество конструкций, в которых применяется печная выплавка. Они не имеют между собой принципиальных отличий.

Пошаговая инструкция создания горна для плавки алюминия:

• Корпус изготавливается из кирпича. Материал подбирается без трещин, чтобы не происходило потерь тепла.
• Подбирая обрезки стальных труб, изготавливают из них полки для колосников. Легкоплавкий материал здесь применять нельзя.
• Подбираются стальные полосы толщиной до 6 мм и используют их в качестве колосников.
• Прикручиваются колосники винтами.

• В качестве топлива может применяться как кокс, так и уголь.
• При помощи паяльной лампы или газовой горелки проводится розжиг.

Такой самодельный кузнечный горн можно использовать только на открытом пространстве, ввиду отсутствия дымохода. В процессе работы выделяется много газов, которые не должны скапливаться в замкнутом пространстве.

Шаг 6: Сборка преобразователя электрической энергии

Если вы с большим вниманием читали публикацию, вы зададите вопрос: а как управлять LC-контуром? Я уже рассказывал о преобразователе напряжения и контуре, не упоминая, как они связаны. Соединение выполняется через соединительный преобразователь электрической энергии. Мой от Magnetics, Inc

Номер детали — ZP48613TC. Adams Magnetics также считается очень хорошим выбором во время выбора ферритовых тороидов

Мой от Magnetics, Inc. Номер детали — ZP48613TC. Adams Magnetics также считается очень хорошим выбором во время выбора ферритовых тороидов

Соединение выполняется через соединительный преобразователь электрической энергии. Мой от Magnetics, Inc. Номер детали — ZP48613TC. Adams Magnetics также считается очень хорошим выбором во время выбора ферритовых тороидов.

Тот, что слева, имеет провод 2мм. Это отлично, если ваш входной ток ниже 20А. Провод перегреется и сгорит, если ток больше. Для большой мощности вам необходимо приобрести или выполнить литцендрат. Я сделал сам, сплетя 64 нити из проволки 0.5мм. Такой провод легко может выдерживать ток 50А.

Преобразователь напряжения, который я показал вам прежде, принимает высоковольтный постоянный ток и изменяет его на переменные высокие или невысокие значения. Эта переменная квадратная волна проходит черезч соединительный преобразователь электрической энергии через тумблеры мосфета и конденсаторы связи непрерывного тока на инверторе.

Медная трубка из емкостного конденсатора идет через нее, что ее делает одновитковой вторичной обмоткой преобразователя электрической энергии. Это, со своей стороны, позволяет сбрасываемому напряжению проходить через конденсатор емкости и рабочую катушку (контур LC).

Пошаговая инструкция по плавлению меди

Плавка меди, если подготовить все необходимое для реализации такого технологического процесса и подойти к его выполнению правильно, позволяет даже в домашних условиях изготавливать медные изделия как декоративного, так и чисто практического назначения.

Для того чтобы расплавить медь, вам потребуются следующие инструменты, оборудование и расходные материалы:

• муфельная печь (желательно с регулировкой температуры нагрева);
• тигель, в котором вы будете расплавлять медь (для плавки меди используют тигли, изготовленные из керамики или огнеупорной глины);
• щипцы, при помощи которых горячий тигель будет извлекаться из печи;
• крюк (его можно изготовить из обычной стальной проволоки);
• бытовой пылесос;
• древесный уголь;
• форма, в которую будет выполняться литье;
• газовая горелка и горн.

Меньше всего примесей содержится в электротехнической меди

Медь в измельченном состоянии помещают в тигель. Следует иметь в виду: чем меньше будут кусочки металла, тем быстрее он расплавится. Тигель после его наполнения медью помещают в печь, которую, используя регулятор температуры, необходимо прогреть до требуемого состояния. В дверцах серийных муфельных печей обязательно предусмотрено окошко, через которое можно наблюдать за процессом плавления.

Смотровое окошко позволит контролировать процесс не открывая дверцу лишний раз, тем самым не снижая температуру в печи

После того как вся медь в тигле расплавится, его необходимо извлечь из печи, используя для этого специальные щипцы. На поверхности расплавленной меди обязательно присутствует окисная пленка, которую необходимо сдвинуть к одной из стенок тигля при помощи стального крюка. Расплавленный металл после освобождения его поверхности от окисной пленки следует максимально оперативно и аккуратно залить в предварительно подготовленную форму. Подробности и правила выполнения этой процедуры хорошо демонстрирует видео, которое несложно найти в интернете.

Разливать металл по формам придется очень быстро, если выбранный вами способ нагрева не смог обеспечить нужную температуру

В том случае, если в вашем распоряжении нет муфельной печи, то разогревать тигель с медью можно при помощи газовой горелки, расположив ее вертикально под дном емкости

При этом важно следить за тем, чтобы пламя газовой горелки было равномерно распределено по всей площади дна тигля

Если в домашних условиях необходимо расплавить легкоплавкие сплавы на основе меди (латунь и некоторые марки бронзы), то в качестве нагревательного устройства можно использовать обычную паяльную лампу, также расположив ее вертикально под дном тигля. При плавке, выполняемой данным и предыдущим способами, поверхность расплавленного металла будет активно взаимодействовать с кислородом, что приведет к интенсивному окислению. Чтобы уменьшить интенсивность окисления, расплавленную медь можно присыпать измельченным древесным углем.

Плавка меди паяльной лампой в самодельной печке

Если в вашей домашней мастерской имеется горн, то его также можно использовать для того, чтобы расплавить медь, латунь или бронзу. В данном случае тигель с измельченным металлом помещается на слой раскаленного древесного угля. Чтобы процесс нагревания и плавления проходил более интенсивно, в зону горения угля можно обеспечить подачу воздуха, для чего подойдет обычный пылесос, работающий не на втягивание, а на выдувание. В том случае, если вы будете использовать пылесос, на его шланг необходимо изготовить металлический наконечник с отверстием для выдувания небольшого диаметра.

Процесс плавки будет ещё эффективнее в газовом горне

Подбирая муфельную печь для выполнения литейных операций с медью и ее сплавами, следует обращать внимание на температурный режим, который может обеспечить такое устройство. В зависимости от типа расплавляемого металла такая печь должна обеспечивать следующие температуры нагревания:

• медь – 1083°;
• различные марки бронзы – 930–1140°;
• латунь – 880–950°.

Возможно, что вы решите сделать печь для плавки самостоятельно, посмотрев видеоролик.

Обычная медь, не содержащая в своем химическом составе никаких легирующих добавок, не отличается хорошей текучестью в расплавленном состоянии, поэтому для изготовления методом литья изделий сложной конфигурации и небольших размеров она мало подходит. Для этих целей лучше всего использовать латунь, причем выбирать сплав, цвет поверхности которого более светлый (это свидетельствует о том, что латунь данной марки отличается меньшей температурой плавления).

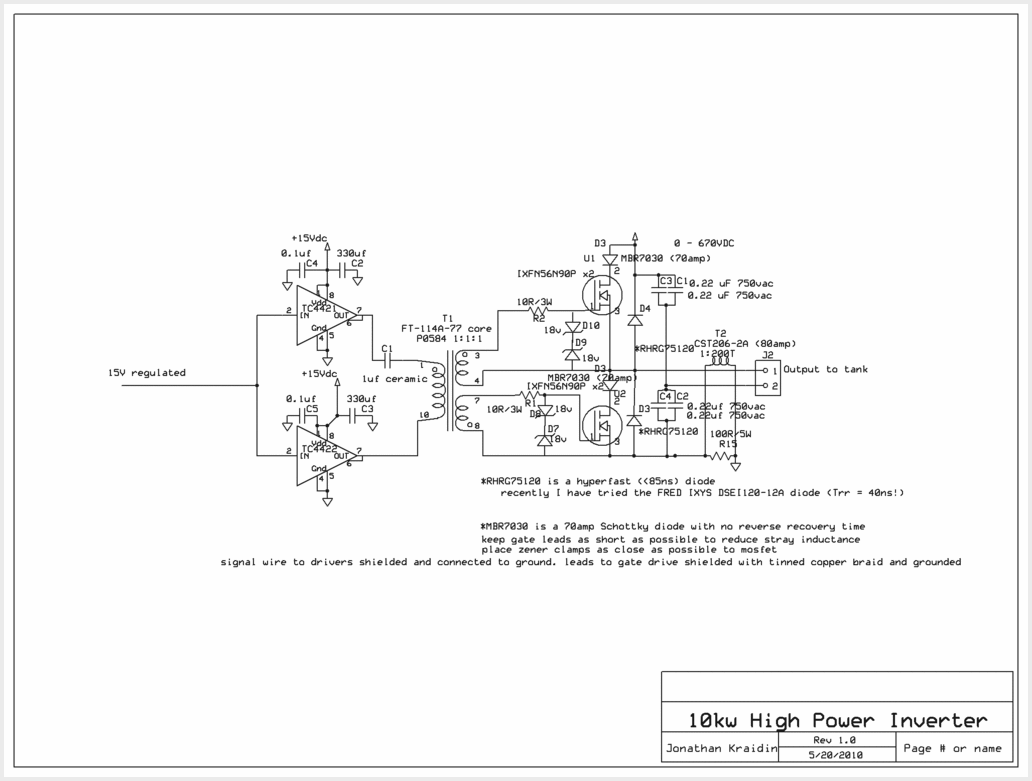

Шаг 2: Схема преобразователя напряжения

Это схема для преобразователя напряжения. Схема в действительности не такая непростая. Инвертированный и неинвертированный драйвер увеличивает или уменьшает напряжение 15В, чтобы настроить переменный сигнал в преобразователе электрической энергии (GDT). Этот преобразователь электрической энергии отделяет чипы от мосфетов. Диод на выходе мосфета действует что бы ограничить пиков, а резистор уменьшает колебания.

Конденсатор C1 поглощает любые проявления непрерывного тока. Лучше всего, вам необходимы самые быстрые скачки напряжения на цепи, так как они делают меньше нагрев. Резистор замедляет их, что кажется нелогичным. Но если сигнал не гаснет, вы получаете перегрузки и колебания, которые разрушают мосфеты. Больше информации можно получить из схемы амортизатора.

Диоды D3 и D4 помогают обезопасить МОП-транзисторы от обратных токов. C1 и C2 предоставляют незамкнутые линии для проходящего тока во время переключения. T2 — это преобразователь электрической энергии тока, благодаря ему драйвер, о котором мы побеседуем дальше, получает обратный сигнал от тока на выходе.

Газовый горн

Газовый горн, сделанный своими руками, должен отличаться практичностью. Стенки его складываются из шамотного кирпича.

Порядок изготовления следующий:

• Ведется подготовка огнеупорного кирпича.
• Складываются стенки горна. Количество материала различное, в зависимости от сложности и размера корпуса.
• При помощи ножовки идет обработка поверхностей.
• Все элементы плотно подгоняются. Наличие щелей не допускается.
• В передней части устанавливается порог.
• Сзади прорезается прямоугольной формы отверстие. Оно служит как для вентиляции, так и для работы с длинными заготовками.
• Сбоку, под газовую горелку, вырезается отверстие соответствующего диаметра.
• Газовая горелка изготавливается из нержавейки. Это труба, заваренная с одного конца и с металлической сеткой на другом.

Такой горн имеет свои преимущества:

• Печь конструктивно проще, чем угольный горн.
• Простая подача топлива и несложная регулировка температуры.
• Небольшой вес.
• Невысокая себестоимость.

Существуют и другие разновидности газовых горнов, изготовленных из металла. Принципиальных различий между ними нет.

Рисунок 3: Чертеж горелки для газового горна

Правила использования

Опытным радиотехникам сборка индукционной печи по схемам своими руками может показаться лёгким занятием, поэтому прибор будет готов довольно быстро, а мастер захочет испробовать своё творение в деле

Стоит помнить, что при работе с самодельной установкой важно соблюдать технику безопасности и не забывать об основных угрозах, которые могут возникнуть во время эксплуатации инерционной печи:

1. Жидкий металл и нагревательные элементы приспособления могут стать причиной сильных ожогов.
2. Ламповые схемы состоят из деталей с высоким напряжением, поэтому во время сборки агрегата их необходимо поместить в закрытый бокс, исключив таким образом вероятность случайного прикосновения к этим элементам.
3. Электромагнитное поле способно оказывать влияние даже на те вещи, что находятся вне короба установки. Поэтому перед включением прибора нужно убрать подальше все сложнотехнические устройства, такие как мобильные телефоны, цифровые фотоаппараты, MP3 плееры, а также снять все металлические украшения. Опасности подвергаются также люди с кардиостимуляторами: им ни в коем случаем нельзя пользоваться таким оборудованием.

Эти печи можно использовать не только для плавки, но и для быстрого нагрева металлических предметов при формовке и лужении. Меняя выходной сигнал установки и параметры индуктора, можно настроить прибор для конкретной задачи.

Для плавки небольших объёмов железа пойдут самодельные печки, эти эффективные устройства способны работать от обычных розеток. Прибор не занимает много места, его можно расположить на рабочем столе в мастерской или гараже. Если человек умеет читать простенькие электрические схемы, то ему не нужно приобретать подобное оборудование в магазине, ведь он сможет собрать небольшую печку своими руками всего за несколько часов.

Радиолюбители давно выяснили, что можно изготовить индукционные печи для плавки металла своими руками. Эти простые схемы помогут сделать твч установку для домашнего использования. Однако все описанные конструкции правильней будет назвать лабораторными инверторами Кухтецкого, так как самостоятельно собрать полноценную печку этого типа просто невозможно.
