Как правильно одеть цепь на бензопилу STIHL

Цепь бензопилы это тот элемент, который подвергается самым большим нагрузкам и перегреву. От таких воздействий она может порваться, слететь с направляющей шины или просто затупиться от длительной эксплуатации. Для своевременного обслуживания или замены на новую, необходимо знать, как самостоятельно снимать пильную цепь с бензопилы и устанавливать ее обратно. Пошаговый алгоритм этих операций будет показан ниже.

Цепные пилы

STIHL выпускает две версии ручных машин. стационарные FG 2 и мобильные FG 1, установленные непосредственно на шине. Существуют аналоги менее известных фирм, соизмеримые в цене с более простыми устройствами, описанными выше, например, это.

Рабочая часть этих устройств структурно напоминает циркулярную пилу, в которую вставляется круглый длинный файл вместо пильного диска. FG 1 и FG 2 не только заточить цепи, но и исправить их, отрегулировав длину верхнего края всех зубов под одним размером. самым маленьким зубом, который воспринимается как контрольный зуб.

Довольно сложный механизм позволяет вам установить все необходимые параметры. Заточка производится на 2-3 движения, затем переходите к следующему зубу, сохраняя для него все настройки, которые были сделаны для контрольного зуба. Это обеспечивает одинаковые параметры шлифования для всех зубов.

При шитье ограничителя круглый файл меняется на плоский.

Легко и удобно использовать электрический шлифовальный станок для бензопилы. Он имеет систему настройки, которая позволяет вам установить цепь под прямым углом и довести диск точно до заточенного края. Существуют машины, которые автоматически удерживают тиски, когда диск опускается на цепь.

Цепь растянута

При неправильной или длительной эксплуатации цепи она может сильно растянутся. Это связано с тем, что металл со временем может деформироваться. Слишком сильный износ становится причиной, по которой приходится приобретать новый вариант исполнения, но есть возможность использовать старый в течение недлительного периода. Избежать быстрого растяжения можно исключительно при соблюдении рекомендации по эксплуатации. Для проведения работы требуется:

• Молоток.
• Тиски.
• Сварочный аппарат.
• Бородки.
• Плоскогубцы.

Надеть растянутый вариант исполнения несложно, а вот с восстановлением возникает довольно много проблем, так как металл характеризуется повышенной прочностью. При этом основные элементы крепятся заклепками. Работа проводится следующим образом:

• Изделие крепится в тесках.
• Если работу проводить при применении болгарки, то есть вероятность, что поверхность будет повреждена, так как этот инструмент тяжело контролировать.
• После измельчения проводится выбивание заклепок. Не нужно ее выбрасывать по причине возможности повторного применения.
• Производители цепей не выпускают запасные элементы, которые требуются при обслуживании.
• Заклепку сделать своими руками можно, но работа достаточно сложна.
• Изделие делится на две части. Стоит учитывать, что количество направляющих и расстояние между ними должно оставаться неизменным.

При решении проблемы с большой длиной не стоит забывать о том, что слишком короткую цепь уже не натянуть. Кроме этого, не рекомендуется наносить масла на цепь электропилы.

Как установить резак для бензопилы

После установки цепи ее следует правильно затянуть и проверить степень натяжки. Среди особенностей этого момента отметим следующее:

• Слишком сильная натяжка становится причиной чрезмерной нагрузки, поэтому изделие может лопнуть.
• Недостаточная натяжка приводит к износу цепи и многим другим проблемам.

В целом можно сказать, что с фиксацией неизношенного изделия проблем практически не возникает.

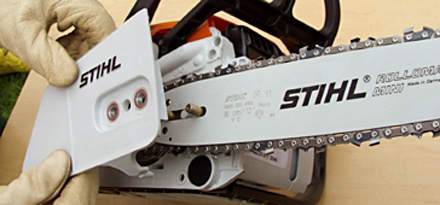

Как правильно надеть цепь и шину на бензопилу: сборка

Рассматриваемая процедура достаточно проста. Она характеризуется следующими особенностями:

• Для начала отпускается цепной тормоз.
• Натяжной винт находится в непосредственной близости с шиной.
• Следующий шаг заключается в натягивании режущего элемента по часовой стрелке.
• Если с перемещение цепи затрудняется, то приходится проводить ослабление фиксирующего винта.

READ Как Отрегулировать Бензопилу Partner 350 Видео

Современные конструкции бензопил существенно упрощают проведение подобной работы. Поэтому выполнить ее можно самостоятельно даже при отсутствии специальных инструментов.

Растянулась цепь

Если у вас провисает цепь на бензопиле, то это говорит о неисправности какого-то механизма, одним из вариантов является износ самого цепка.

Со временем металл деформируется и цепок становится на 0.5-1 см длиннее. Лучше всего устранить эту неполадку покупкой новой цепи, но существует способ вернуть в работу старую. Специалисты утверждают, что это очень сложно и практически невозможно, но мы расскажем вам, как это можно сделать в домашних условиях.

Для этого нам понадобятся:

• тиски;
• надфиль;
• электросварочный аппарат (нужен не во всех случаях);
• молоток;
• плоскогубцы;
• бородок.

Обычный цепок бензопилы сделан из прочной стали, поэтому его сложно рассоединить. Рассоединять цепь нужно на внутренней части заклепки, которая служит соединительным механизмом.

Для начала цепок нужно зафиксировать в тисках, а потом постепенно стачивать выступающую часть. Стачивать нужно напильником или надфилем. Болгарку применять не рекомендуется, так как есть риск повредить боковые части звеньев. После стачивания заклепки выбиваются при помощи бородка. Выбитую заклепку не стоит выбрасывать. Возможно, вы не сможете найти ей замену. Производители бензиновых пил не выпускают отдельных деталей для цепи, так как не предполагают, что потребители смогут сами отремонтировать цепь. Изготовить новую заклепку самостоятельно, скорее всего, у вас не получится, поэтому придется устанавливать старую.

Для того чтобы укоротить цепочку, разделить ее нужно в двух местах. Но помните, что количество направляющих выступов с внутренней стороны цепи и расстояние между ними должны сочетаться с ведущей звездочкой.

Важно! При сварке звена выставьте ток на минимальное значение. Подберите электрод с наименьшим диаметром, так вы не заденете соседние звенья

Stihl 180. Замена цепи.

После удаления одного или более звеньев (в зависимости от степени растяжки цепи) цепок можно соединять. Соединяем на старые заклепки, при этом плотно прижимаем их по бокам.

Далее нам понадобится сварочный аппарат. Заклепку нужно приварить к боковым частям звена. После этого напильником стачиваем излишки, которые образовались при работе со сваркой. Цепочку можно считать снова исправной.

READ Регулировка Карбюратора Бензопилы Хускварна 440

Поддерживать порядок на вашем дачном участке помогут газонокосилка и бензиновый триммер.

Устройство быстрого натяжения цепи

Чтобы установить цепь, надо воспользоваться установочным колесиком. При этом нет необходимости в использовании других инструментов.

Подготавливаем поверхность для работы. Она должна быть удобной и ровной. Чтобы не испортить поверхность и сам инструмент, застилаем ее чем-то мягким, например ковриком . теперь выкладываем на поверхность отдельно шину, цепь и двигательный блок. Следующий шаг – необходимо открыть барашковую гайку, после чего, снять крышку звездочки цепи. Повернуть закрепленную на шине натяжную звездочку вправо до упора. Постепенно накладываем цепь поверх шины, начиная с вершины шины

Важно следить за правильностью направления цепи. Не забываем о защитных перчатках

Теперь цепь необходимо перевернуть так, чтобы шина была поверх цепи. Повторно проверяем точность местоположения и направленность движения цепи. Резец, расположенный на верхушке шины должен быть обращен вперед. Цепь в сборке с шиной надеваем на звездочку. В процессе направляющая шина надвигается на болт с буртиком. Теперь надеваем обратно крышку цепной звездочки на двигательный блок, при этом важно проследить, чтобы все штырьки зашли в соответствующие отверстия. Поворачиваем барашковую гайку до соприкосновения звездочки цепи с корпусом двигателя. Крышку звездочки не нужно затягивать полностью. Далее по направлению вершины шины поворачиваем зажимной винт. Ведущие цепные звенья должны заходить в канавку шины. Закручиваем барашковую гайку так, чтобы крышка цепной звездочки плотно сидела на двигательном блоке. Закрываем барашковую гайку до ее фиксации. Проверяем визуально, чтобы цепь не провисала. Далее проверяем, не перетянута ли у нас цепь. Для этого отпускаем цепной тормоз, оттягиваем рукой цепь по линии движения (при этом не забываем о защитных перчатках). После этого пила готова к работе и остается только последний шаг – активизация цепного тормоза.

Таким образом, монтаж пильной цепи и шин с устройством быстрого натяжения цепи имеет свои явные преимущества, а именно то, что натянуть цепь не составляет труда и не требует дополнительного инструмента.

Если вы хотите побольше узнать об инструментах для работы по дереву и о поделках, выполняемых с их помощью, обязательно ознакомьтесь с материалом по этой ссылке.

Функции и устройство бензопилы

Для того чтобы разобраться с особенностями проведения рассматриваемой процедуры следует подробно рассмотреть и устройства бензопилы. Среди особенностей можно отметить нижеприведенные моменты:

1. Основная часть представлена двигателем. В большинстве случаев проводится установка конструкции с одним цилиндром, так как этого вполне достаточно для резки.
2. Поршневая система двухтактная, а охлаждение воздушное. При работе выделяется относительно небольшое количество тепловой энергии, поэтому достаточно и обдува для отвода тепла.
3. Как и во многих других конструкциях, в рассматриваемой требуется масло, которое обеспечивает плавность хода подвижного элемента. Добавление масла проводится непосредственно в топливо. В зависимости от особенностей конструкции, масло с топливом смешивается в диапазоне 1:20 или 1:50.
4. Важным конструктивным элементом можно назвать и воздушный фильтр. Топливо смешивается с воздухом для получения определенной смеси, которая подается в камеру сгорания. Если не проводить постоянную чистку фильтрующего элемента, то есть вероятность того, что мусор попадет в блок цилиндров. Это станет причиной быстрого износа или даже заклинивания устройства.
5. В качестве стартера представлена специальная конструкция, которая приводится в действие за счет веревки с ручкой. Если сильно потянут за веревку, то в движение приводится маховик.
6. Основной рабочий механизм представлен шиной с застежкой. Она предназначена для направления цепи и ее фиксации.
7. Классическая цепь состоит из трех зубьев: ведущие, режущие, соединительные. Крепление режущей кромки проводится при помощи заклепок.

Довольно распространенной ситуацией можно назвать случай, когда приходится долго тянуть за ручку. Она связана с тем, что карбюратор проводит неправильное смешивание топлива с воздухом. В большинстве случаев достаточно провести настройку устройства в соответствии с особенностями эксплуатации. Бензопила не прослужит долго в случае, если не обеспечивать соответствующее обслуживание.

Как правильно натянуть цепь на бензопиле?

Это еще один из вопросов, волнующих пользователей бензиновых пил любого класса мощности. В этом аспекте важна не только сама процедура натяжки, но и ее верная диагностика.

Для этого необходимо взяться за верхнюю часть зуба и устремить ее вверх. При нормальном натяжении третья часть хвоста зубца должна быть в пазу самой направляющей. В случаях, если имеет место большая величина – прямой сигнал о перезатянутой цепи, а если меньшая – о провисающей цепи.

Кроме этого, цепь должна свободно перемещаться по самой направляющей.

Отклонение от нормы свидетельствует о необходимости подтянуть или ослабить, т.е. отрегулировать цепь. При провисании просто распускается натяжитель, который может иметь вид обычной гайки, держащей направляющую шины. С использованием регулировочного винта шина подается вперед, принимая то или иное натяжение. Пильный элемент должен постоянно проворачиваться руками, что достичь требуемой плавности его перемещения. В конце регулировочного акта просто затягиваются фиксаторы и можно начинать использование прибора.

Проделанные действия можно считать правильными, если при вращении цепи есть инерция, ход плавный и четкий.

Натяжка цепи на бензопиле зачастую встречается и безинструментальная, что является привилегий высокотехнологичных модификаций нынешних бензопил, где смена цепи или направляющей не требуют дополнительных инструментов и производятся за минуты.

Как правильно натянуть цепь на бензопиле?

Известные бренды выпускают садовые инструменты с учетом того, чтобы установить цепь на бензопилу смог даже неопытный новичок. Для этого в устройстве практически каждой модели предусмотрен боковой натяжитель, который позволяет, как поставить цепь на бензопилу, так и подтянуть уже установленную гарнитуру. Благодаря этому механизму натяжка цепи на бензопиле может выполняться своими руками. В большинстве случаев производители пил предусматривают свободный доступ к натяжителю, за счет чего значительно упрощается замена ведущего ролика и других деталей механизма.

Установка цепи на бензопилу должна производиться только тогда, когда мотор и шина садового инструмента полностью остыли. Если проигнорировать это требование, то холодный пильный элемент на горячей шине может деформироваться. При чем, это довольно часто случается даже в тех случаях, когда устанавливается победитовая цепь для бензопилы.

Чтобы правильно одеть цепь на бензопилу, нужно соблюдать следующий порядок действий:

1. Вначале нужно проверить, включена ли блокировка произвольного включения садового инструмента. Также владельцу пилы потребуется заранее включить инерционный тормоз;
2. Далее нужно демонтировать защитную пластиковую крышку, расположенную с правой стороны пилы, и вывернуть винты;
3. Затем потребуется определить, какой стороной ставить цепь на бензопилу. Производители советуют устанавливать гарнитуру таким образом, чтобы резец, расположенный в верхней части установленной шины, был точно направлен непосредственно в сторону вращения цепи;
4. После этого нужно надеть защитные перчатки из плотного материала и начать медленно вращать гарнитуру на шине;
5. Если оператор обнаружил, что используемый пильный элемент провис, его потребуется подтянуть. Для этого нужно поворачивать натяжитель до тех пор, пока деталь для распиловки не натянется;
6. Затем нужно ослабить винты, которые в штатной комплектации предназначенные для крепления заводской шины;
7. Далее потребуется вставить шину и завернуть винты.

https://youtube.com/watch?v=CkLsBKh2ysg

Регулировка натяжения цепи на бензопилах разных марок своими руками

Алгоритм настройки натяжения цепи для бензопил разных производителей является практически одинаковым. На некоторых бензопилах процедура несколько отличается, но вначале рассмотрим общий принцип настройки степени натяжения гарнитуры.

1. Первоначально необходимо убедиться в том, что инструмент нуждается в настройке степени натяжения. Оттянув гарнитуру от шины в верхней части, необходимо убедиться, что выступ хвостовика не превышает расстояние в 3-6 мм. Не забываем, что измерения и манипуляции по настройке необходимо проводить на остывшем инструменте, и только при положительной температуре окружающей среды.
2. Если цепь имеет значительное растяжение, то она не подлежит регулировке. Такую гарнитуру необходимо заменить или провести ремонт путем удаления нескольких звеньев.
3. Бензопила располагается на столе или прочих ровных поверхностях. Это необходимо для повышения удобства проведения процедуры. Когда работы выполняются в лесу, то понятно, что брать с собой стол для этого вовсе не обязательно.
4. Ослабеваем затяжку двух гаек ключом на «13» крепления шины. Причем это ослабление должно быть незначительным — не более половины оборота.
5. Переднюю часть шины необходимо поднять вверх по плоскости, удерживая в таком положении.
6. Далее находим регулировочный винт, расположение которого на разных моделях инструментов может отличаться, но находится он преимущественно рядом с местом соединения шины с корпусом бензопилы. Этот винт нужно вращать, чтобы отрегулировать величину натяжения режущей гарнитуры.
7. Вращение этого винта осуществляется при помощи отвертки или шестигранного ключа, что также зависит от формы шляпки. Перемещение винта по часовой стрелке способствует увеличению натяжения, а в противоположном направлении осуществляется ослабевание.
8. В процессе вращения винта необходимо проверять степень натяжения путем оттягивания цепи от шины в верхней части. Как уже упоминалось выше, значение выхода хвостовика звена должно быть не более 6 мм.
9. Проверяется режущая гарнитура также путем ее ручного перемещения по шине. Она должна перемещаться легко и без прикладывания физических усилий. Когда оттягивается цепь, и выступ хвостовика составляет 6 мм, но при этом гарнитура тяжело перемещается вручную, то необходимо еще ослабить ее натяжение.

Как только регулировка степени натяжения режущей гарнитуры бензопилы будет выполнена, необходимо затянуть гайки крепления шины. На этом процедура регулировки завершается, и можно приступать к работе инструментом.

Интересно знать! Регулировку натяжения цепи на бензопилах необходимо осуществлять не только при эксплуатации инструмента, но и при прохождении агрегатом процесса обкатки.

Визуальный пример того, как отрегулировать цепь на бензопилах марки Штиль, показано на видео ниже.

Когда нужно подтягивать цепь

Определить, что нужно подтянуть основную часть бензопилы, можно по ее внешнему виду. Внизу она висит свободно, а вверху может стать накрененной в сторону. Если продолжать работать  с таким полотном, оно начинает снашиваться неравномерно, дает неровный срез и может при работе порваться.

Алгоритм натяжки цепи на бензопиле

Чтобы отрегулировать форму полотна, проводят натяжку цепи. Процедура возможна несколькими способами, быстрым и более сложным. Чтобы сделать это проще, нужно подвести по часовой стрелке затяжной болт до той степени, пока не устранится провисание цепи. Более сложный метод требует больше времени:

1. Найти место, где шина крепится к корпусу.
2. Открутить гайки, ослабить звенья, потянув за верхний край.
3. Используя натяжитель цепи на бензопилу, нужно подкрутить до нужного уровня.
4. Проверить степень натяжения.
5. Зафиксировать шину.

Чтобы заменить цепь на новую, инструмент ставят на стол или верстак. Далее откручивают шину, снимают старое полотно, очищают основу.  Новую конструкцию размещают так, чтобы звенья шли в обратную сторону от корпуса. Затем, используя ключ для подтяжки, нужно затянуть ее на нужный уровень.

Проверка и регулировка механизма должна проводиться, когда конструкция находится в холодном виде. Если пробовать затягивать после работы, деформируется звездочка или выходят из строя другие элементы системы.

Способы проверки степени натяжения

После установки цепи или уже во время пиления периодически мастер должен проверять, как натянута цепь. Есть несколько способов, как это сделать. Нужно попробовать переместить вручную звенья по кругу. Они должны перемещаться в обе стороны без усилий  или с небольшим сопротивлением, но без признаков заедания, посторонних звуков. Если полотно заедает, издает скрип, звук трения, можно судить о том, что оно затянуто чересчур сильно или не работоспособно.

Второй способ проверить степень натяжки цепи – после регулировки в середине шины потянуть за звено вверх. Оно должно подтягиваться, но выходить из паза, где установлена в желобе, не более, чем на 2/3 (3-4 мм).  Внизу полотно не должно провисать.

Если натянутая цепь прошла проверку по всем пунктам, нужно запустить двигатель, дать поработать пиле на холостом ходу. Затем заглушить пилу и проверить повторно степень натяжения. При отсутствии провисания или заедания инструмент можно применять по назначению.

Когда нужно укоротить или растянуть цепь

Если в результате проверки установлено, что элемент настолько провис, что регулировочный винт не помогает вернуть его в нормальное состояние, единственный способ исправить ситуацию – укоротить цепь. Специалист убирает несколько звеньев, не более 2, пока не достигнет нужной длины.

Растянуть цепь, то есть добавить к ней новые звенья, может понадобиться, если она порвалась и часть элементов потеряна. Купить элементы можно в магазине или используя донора, старую цепь

Важно проследить, чтобы она была аналогичной по толщине, шагу звеньев и форме

Не обязательно для этой цели обращаться в специализированную службу. Дома также можно провести наращивание или укорачивание, если иметь соответствующее оборудование. Для работы нужен заклепочный и расклепочный станок, запасные звенья, заклепки.

Причин растяжения цепи на бензопиле много, от поломки других элементов системы до нарушения правил эксплуатации

Чтобы не довести состояние механизма  до критического, когда требуется дорогостоящий ремонт, важно периодически проверять степень прилегания полотна и устранять дефекты на начальном этапе. Нарастить или укоротить цепь в случае необходимости можно дома, если купить соответствующее оборудование

Установка цепи

При эксплуатации, особенно на внушительных объемах выполняемых работ, цепь на электропиле изнашивается и ослабевает. Если своевременно не позаботиться о ее замене с последующей регулировкой натяжения, деталь может сделать эксплуатацию инструмента небезопасной, например, соскочив прямо в момент распила.

Чтобы установить цепь на электропилу, следует учитывать ее характеристики, в частности тип натяжения у отдельно взятого инструмента.

1. Спустить тормоз, натягивая защитную планку по направлению на себя, пока не раздастся характерный щелчок.
2. С помощью отвертки открутить натяжной винт, ослабляя натяжение цепи. Зажимная гайка при этом начнет вращаться свободно.
3. Снять старую деталь. Открыть отсек, где располагаются пильные элементы, подняв крышку на корпусе, после чего убрать цепь с направляющих (звездочки), шину тоже придется демонтировать. Когда не получается извлечь детали, потребуется еще ослабить натяжной винт.
4. Сменная деталь устанавливается поверх звездочки, начать нужно с верхнего участка шины. После, ориентируясь по направляющим, вставить назад в отсек.
5. Подтянуть цепь, используя натяжной винт, так, чтобы она немного провисала.
6. После того, как защитная крышка будет установлена на место, затянуть гайку.

Замена может показаться сложной, но она гарантирует надежность всей системы, по сравнению с инструментами, оборудованными быстрозажимными патронами.

Менять пильный элемент на электропилах с системой быстрого натяжения следует в таком порядке:

1. Снять инструмент с тормоза.
2. Гайку рукоятки раскрыть до стопора.
3. Вращать барашковую гайку против часовой стрелки. Этот элемент служит одновременно фиксатором крышки и зажимом направляющей.
4. Убрав с направляющей защиту, сдвинуть шину в обратном направлении. Освободить ведомую звездочку, убрать старую цепь.
5. Установить по всей длине шины, начав со звездочки, новую цепь, так, чтобы режущая кромка была обращена внутрь корпуса электропилы.
6. При помощи регулирования направляющей выставить натяжение.
7. Когда крышка звездочки будет установлена, крепежную гайку закрутить, не затягивая.
8. По указанному на корпусе направлению стрелки поворачивают натяжное колесо, после чего затягивают барашковую гайку.

Процесс смены деталей на электропиле, оборудованной барашковой гайкой, не отнимает много времени, но позволяет быстро регулировать натяжение.
