Как и что измерять лазерным дальномером(рулеткой)

Устройство лазерного дальномера

Лазерный дальномер предназначен для измерения расстояний. Работа этого прибора основана на следующем принципе: он посылает лазерный сигнал, который отражается от объекта и возвращается обратно, измеряет время его прохождения и относительно него высчитывает расстояние до объекта. Большинство современных дальномеров имеет компактную форму и удобны в применении. Чтобы пользоваться таким устройством, не нужно особых умений. Лазерные измерители расстояния получили широкое распространение в астрономии, строительстве, военной отрасли и навигации. Дальномеры также применяются для топографических съёмок.

Фотогалерея: разновидности лазерных дальномеров

В строительстве лазерный дальномер часто используется для измерения расстояния до стен и порогов. С его помощью можно также вычислять площади помещений. Прибор нужно установить на нужную опцию, установить на рабочей поверхности и направить лазер на интересующий объект, например, противоположную стену. Для получения более точных показаний дальномер необходимо устанавливать строго перпендикулярно. Для облегчения этой задачи в строительных лазерных измерителях имеется специальный уровень с пузырьком.

Основные элементы строительного дальномера

1. Оптический лазерный излучатель — служит для генерирования и посылки луча в нужную точку.
2. Оптический отражатель — принимает отражённый луч.
3. Компьютерный преобразователь или микропроцессор.
4. Встроенная программа вычислений — предназначена для обработки результатов измерений и выдачи их в нужном виде.
5. Фиксатор дальномера.
6. Оптический прицел — позволяет направить луч точно в нужное место.
7. Пузырьковый уровень.

Критерии выбора лазерного дальномера

Главное, чтобы прибор мог справиться с поставленной задачей

Чтобы не ошибиться, рекомендуется обратить внимание на несколько важных факторов

Место проведения измерений

При ярком солнечном свете лазерный луч можно визуально распознать на расстоянии до 10 м. Для замеров на более дальних дистанциях в дальномер должен быть встроен оптический или цифровой визир. При работе на больших открытых площадках следует выбирать устройства с повышенной дальностью и точностью. В помещениях можно использовать любую модель.

Точность и диапазон

Стандартные дальномеры обеспечивает точность 1-3 мм на расстоянии от 50 см до 100 м. Более мощные приборы встречаются достаточно редко, при их выборе лучше проконсультироваться со специалистом.

В процессе выбора покупатели изучают различные модели, сравнивают их стоимость, характеристики и дополнительные опции.

Условия

Уровень защиты большинства современных дальномеров — IP54. Первая цифра обозначает степень пыленепроницаемости. Показатель 5 говорит о том, что попадание пыли внутрь корпуса в малых количествах не исключается, однако работе прибора это не помешает.

Вторая цифра – защита от влаги. Дальномер с уровнем 4 вряд ли выдержит полное погружение в воду, однако вполне может работать под дождём и брызгами.

В большинстве случаев таких параметров бывает достаточно для бесперебойной работы устройства. Однако если на площадке в большом количестве присутствует мелкая пыль или на прибор может попасть вода, рекомендуется выбрать модель с усиленной защитой либо купить специальный чехол.

Стоимость

Каким лазерным дальномером пользуетесь Вы?

ФазовымИмпульсным

Дополнительные опции существенно увеличивают стоимость устройства. Цена наиболее функциональных моделей составляет несколько десятков тысяч руб. При этом многие дополнения не используются покупателем в работе. При отсутствии особых требований к дальномеру лучше приобрести устройство стоимостью 2-8 тыс. руб. С простым измерением расстояний оно справится ничуть не хуже, чем прибор за 50 тыс. руб.

Покупка дорогостоящих моделей целесообразна в следующих случаях:

• Дальномер является основным рабочим инструментом.
• Требуются нестандартные функции, отсутствующие в более дешёвых устройствах.

• Сложные условия эксплуатации.
• Крайне важна точность измерений.

Если дальномер используется лишь время от времени и только для измерения расстояний между объектами в обычных условиях, то нет смысла переплачивать за неиспользуемые функции.

Xiaomi Duka LS-P Laser Range Finder

Следующий герой нашего ТОПа — Xiaomi Duka LS-P Laser Range Finder.

Такой дальномер подойдет для домашнего использования и любителям минимализма. Прибор очень компактный, без проблем помещается в любой карман и весит всего 28 грамм. Его корпус изготовлен из алюминиево-магниевого сплава и ABS-пластика, устойчивого к повреждениям и имеет шероховатое покрытие для того, чтобы не выскользнуть из рук.

Рассчитан данный прибор на измерения длины до 40 метров и делает это довольно точно. Погрешность не более 2 мм. Также его можно будет использовать для измерения угла, нахождения площади и объема. Управление предельно простое, так как у прибора всего 2 кнопки. А еще, прибор позволяет хранить в памяти несколько последних измерений.

Работает он от встроенного аккумулятора, емкости которого хватит примерно на 350 измерений. А зарядить устройство можно через обычный USB-кабель, которым заряжаются смартфоны и другие гаджеты.

Из минусов дальномера стоит отметить уж слишком миниатюрный экран. Цифры на нем четкие, но маленькие. Людям со слабым зрением рассматривать их буде сложно. Да и профессионалам, будет неудобно постоянно вглядываться в результаты измерений на маленьком экране. Но для нечастого использования дома такой дальномер станет отличным приобретением.

• Диапазон измерений длины: до 40 м.
• Точность измерения длины: ±2 мм.
• Класс лазера: 2.
• Питание: аккумулятор.
• Размеры: 86 х 22 х 11 мм.
• Вес: 28 г.

Импульсные лазерные дальномеры

Первая категория является дорогостоящей и находит свое применение в промышленности. Принцип действия данных приборов основан на обнаружении объектов путем направления коротких импульсов и принятия отраженного сигнала. Зная постоянную величину скорости света и время его прохождения до объекта, можно определить величину длины пути до него.

Такие устройства обладают большой мощностью, поэтому применяются для определения величин в диапазоне от одного до сотни тысяч километров.

Применяются данные приборы для нахождения местоположения, определения скорости и ориентации объектов в астрономических исследованиях, в геодезии, судоходстве, военных действиях.

Основные характеристики

Выше рассматривалась одна из ключевых рабочих характеристик прибора, которая выражается в максимальной длине подачи измеряющего луча. Резюмируя, можно сказать, что для домашних моделей средний диапазон составляет 10-40 м, а для профессиональных – от 100 до 200 м. Следующие важные характеристики – длина лучевой волны и мощность. Причем под длиной в данном случае понимается не дистанция подачи, а именно характеристика луча. У качественных лазеров она составляет 635-650 нанометров. Это достаточный показатель для точного расчета расстояния. Мощностные показатели обычно подразделяются на значения менее и более 1 мВт. Верхний предел обуславливает красный цвет луча электронной рулетки. Лазерный дальномер с такой мощностью, как правило, относится к бытовым моделям

В его эксплуатации важно иметь в виду, что луч может повредить сетчатку глаза. Что касается приборов мощностью ниже 1 мВт, то они имеют зеленый оттенок излучения, обычно входят в профессиональную группу и не наносят вреда при попадании лазерного луча в глаза. Также при выборе стоит учитывать показатель погрешности

Он обычно составляет 1-2 мм. Соответственно, чем меньше отклонение, тем лучше

Также при выборе стоит учитывать показатель погрешности. Он обычно составляет 1-2 мм. Соответственно, чем меньше отклонение, тем лучше.

Дополнительные функции

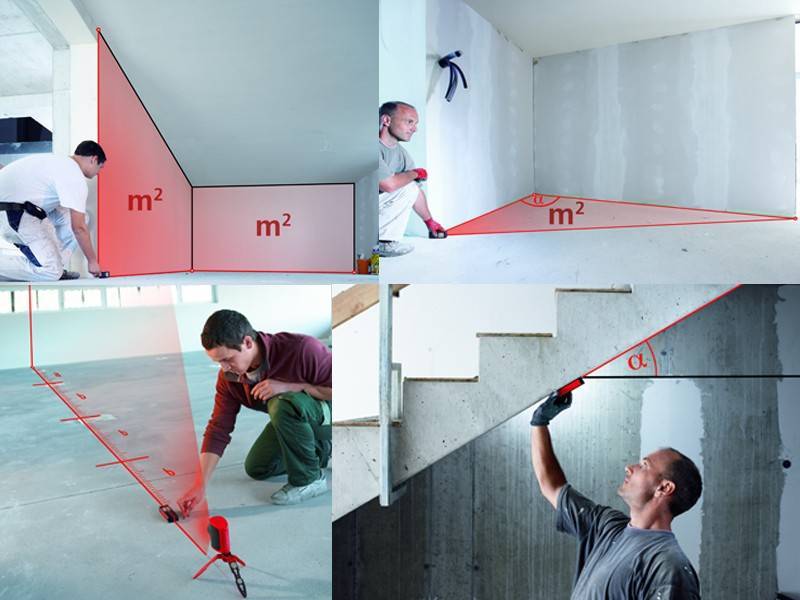

Применяемая в составе лазерных дальномеров микроэлектроника позволяет не только выполнять прямые замеры. Многие устройства подобного типа обладают некоторыми дополнительными функции, к которым можно отнести:

1. 1. Функция непрерывного измерения. При работе в обычном режиме дальномер при нажатии кнопки на пульте фиксирует результат и выводит его на монитор. Но, довольно часто, возникает необходимость в проведении постоянного измерения расстояния, например, от стены до будущей перегородки. Для этого прибор переводят в режим непрерывного измерения. В таком режиме работы, устройство с некоторой частотой самостоятельно выполняет замер и показывает их результаты на монитор. Измерение проходит в реальном режиме времени.

1. 1. Определение наибольшего и наименьшего расстояния. Эта функция полезна при определении диагонали в комнате. Дело в том, что выполнить ее замер не так и просто при направлении лазерного луча можно промахнуться и в результате будут получены неточные результаты. После установки на приборе минимального расстояния, он будет фиксировать только те замеры, которые больше установленной.

Принципы действия лазерных дальномеров.

По методу использования свойств лазерного пучка, устройства делятся на импульсные и фазовые.

Устройство импульсного дальномера основано на измерении времени, которое необходимо лазерному лучу, для прохождения пути от генератора лазера до отражателя ( объекта ) и обратно.

Импульсные лазерные дальномеры обладают большой мощностью, дальностью применения, скрытностью, обусловленной кратковременным применением и незаметностью, для человеческого глаза, луча, работающего в инфракрасном диапазоне.

Все эти прекрасные качества, как нельзя кстати, отвечают нуждам и запросам военных артиллеристов, авиации, ВМФ и т.д.

Фазовые лазерные дальномеры вычисляют расстояние до объекта по сдвигу фазы модулированной частоты подсветки. За ненадобностью, таймера отраженного сигнала, у них нет, что обуславливает их невысокую стоимость.

Дальность применения у фазовых лазерных дальномеров небольшая ( до километра), поэтому область их применения, это бытовые нужды и дальнометрия для стрелкового вооружения.

Набор функций лазерных дальномеров

Дальномер лазерный KRAFTOOL Laserkraft, 34760_z01 При всем разнообразии выбора лазерных дальномеров, простые и недорогие модели обладают примерно одинаковыми возможностями:

• сложение, вычитание;
• вычисление площади и объема;
• простой Пифагор;
• фронтальное начало отсчета;
• начало отсчета от основания;
• встроенный угломер;
• откидная скоба ( для измерений в труднодоступных местах).

В моделях подороже, профессиональный функционал шире:

• сложный Пифагор;
• непрерывные измерения;
• заданные отрезки;
• таймер;
• видоискатель ( для работы вне помещения и дальних расстояний);
• широкодиапазонный уклономер ( от 45 до 360 градусов );
• Bluetooth, USB

Точность лазерных дальномеров

Современные модели обладают точностью измерений с погрешностью от 1,5 до 3 миллиметров ( считается, что этого достаточно для работ на открытом воздухе и в помещениях). Высокоточные лазерные дальномеры, при работе до 300 метров, определяют расстояние с точностью +/- 1 миллиметр ( как заявляют производители).

При проведении измерительных работ высокой точности, рекомендуется использование штатива или использование лазерных дальномеров с неподвижной поверхности для избежания влияния вибрации рук на точность измерений.

Измерение высоты

Описание

Определение высоты производится в лазерных дальномерах с угломером. Производится всего два замера. Один замер определяет расстояние до нижней точки объекта, второй – до верхней точки. Прибор автоматически рассчитывает высоту объекта.

Применение

Определение высоты здания в случае, когда на самом верху стены нет поверхности, отражающей луч к прибору при измерении вдоль стены, или к стене неудобный подход. В этом случае производится измерение с некоторого расстояния от стены. Достаточно двух замеров. Один – для определения расстояния до нижней точки, другой – до верхней точки. Далее прибор автоматически рассчитывает высоту и выводит её значение на индикатор.

Page « 1 2 »

 Владмимр, 2017

 abcIBC.com, 2017

Хорошего отдыха и обильного урожая!

См.также

Узкие гряды по методу МитлайдераЯщики-гряды по методу МитлайдераПлёночная теплица с ящиками-грядамиСуворовский лукПечь и камин на дачеВасилек синий. Василек настоящий. ЦентауреаИрис или Касатик или ПетушокЛилияМускари Гадючий лук Мышиный гиацинтНарциссПион древовидныйПион или ПеонияРозыРомашка белая. Пиретрум. Матрикария отличнаяТюльпан или тюлипаФиалка, виола, иван-да-марья, анютины глазки, фиалка гибриднаяЭритрониум или кандыкИнструментыБытовой и профессиональный инструментПерфораторОтбойный молотокЛегкий отбойный молотокУдарная дрельДрельУгловая дрельДрель с алмазной коронкойШуруповертУдарный шуруповерт Магазинный шуруповертУдарный гайковёртУгловая шлифовальная машинаТорцовочная пилаТорцовочная пила консольного типаНастольный распиловочный станокДисковая пилаДисковая пила по металлуОтрезная пилаОтрезная пила по металлуАлмазная пилаУгловая отрезная машинаСабельная пилаЛенточная пилаШтроборезЛобзикРубанокРейсмусТриммерФрезерФрезер-гипсорезШпоночный фрезерШлифовальная машина вибрационнаяШлифовальная машина эксцентриковаяШлифовальная машина по бетонуЛенточный напильникЛенточная шлифовальная машинаПолировальная машинаПолировальная машина по камнюТочильный станокТермовоздуходувкаЛазерный дальномерПылесос (сухая и влажная уборка)Водоструйный аппарат высокого давленияАккумуляторный инструментАккумуляторы для аккумуляторного инструментаАккумуляторная дрель-шуруповёртАккумуляторная ударная дрель-шуруповёртАккумуляторный ударный шуруповёртАккумуляторный перфоратор

Аккумуляторный ударный гайковёртАккумуляторная алмазная пилаАккумуляторная дисковая пилаАккумуляторная ленточная пилаАккумуляторная сабельная пилаАккумуляторная угловая шлифовальная машинаАккумуляторная ударная отвёрткаАккумуляторный скобосшивательАккумуляторный уплотнитель бетонаАккумуляторный пылесосАккумуляторный лобзикАккумуляторный фонарьЭлектрическая цепная пилаБензопилаЭлектрокосаБензокосаЭлектрический кусторезЭлектрическая газонокосилкаБензиновая газонокосилкаБензорезГенератор (бензогенераторная установка)Теплица – поликарбонат вместо стеклаВыбираем генератор ч.1Выбираем генератор ч.2Пилки для лобзиковКак выбирать лобзикПильные полотна для сабельных пилВыбираем рубанок ч.1Выбираем рубанок ч.2Что может рубанок?Выбираем аккумуляторную дрель-шуруповёртВыбираем шуруповёрт (продолжение)Биты и магнитные держатели для битВыбираем дрельВыбираем ударную дрельИзнос пилок для лобзикаЭкстремальный износ пилок для лобзикаВыбираем электрический лобзикАккумуляторная дрель-шуруповерт 2013Угловая шлифмашина 2013Точило с двумя кругамиЦифровой уклономерОчистители высокого давленияЗачистной фрезерВарианты отделки потолкаСравнение видов отделки потолкаВсе о натяжных потолкахСравнение натяжных потолковПылеудаление в домашних условияхПылеудаление и электролобзикПылеудаление и электрорубанокТемпература комфорта для жилых помещенийУглы заточки ножейКак получить угол 40-45° без инструментовИван-чай, кипрей, копорский чайДиагностика профессионального аккумуляторного шуруповёртаРемонт аккумуляторного шуруповёрта БошФункции лазерных дальномеров ч.1Функции лазерных дальномеров ч.2Точность лазерных дальномеровЛазерный дальномер и рулеткаЗагородный дом или квартира в городе ч.1Загородный дом или квартира в городе ч.2Загородный дом или квартира в городе ч.3Загородный дом или квартира в городе ч.4Цветовая маркировка сетевых проводовВыбор силового кабеля. Конструкция силового кабеля ВВГнг

Виды дальномеров

Дальномерные приспособления делятся на активные и пассивные:

• активные:
  • звуковой дальномер
  • световой дальномер
  • лазерный дальномер
  • других конструкций
• пассивные:

• дальномеры, использующие сопоставление объекта какому-либо образцу
• других конструкций

Принцип работы

Устройство и принцип работы оптического дальномера

Принцип действия дальномеров активного типа состоит в измерении времени, которое затрачивает посланный дальномером сигнал для прохождения расстояния до объекта и обратно.

Скорость распространения сигнала (скорость света или звука) считается известной.

Измерение расстояний дальномерами пассивного типа основано на определении высоты h равнобедренного треугольника ABC, например по известной стороне AB=l (базе) и противолежащему острому углу β (т.н. параллактическому углу).

Одна из величин, l или β, обычно является постоянной, а другая — переменной (измеряемой). По этому признаку различают дальномеры с постоянным углом и дальномеры с постоянной базой.

• AB = l — расстояние между объективами дальномера (база дальномера)
• C — объект, до которого надо определить расстояние
• h — расстояние между дальномером и объектом наблюдения

Как выбрать лазерный дальномер

Рулетка – одно из важнейших приспособлений при любых ремонтных и строительных работах, независимо от масштабов. Во многих случаях точность и аккуратность выполняемых операций влияют на качество выполняемых действий, поэтому профессионалы предпочитают пользоваться лазерными дальномерами или лазерными рулетками.

В домашних условиях это устройство тоже используют, а в продаже можно найти недорогие бытовые модели. Как выбрать лазерный дальномер для измерения расстояния и как это устройство работает?

Принцип действия дальномеров

Выбрать лазерный дальномер нетрудно, если знать его характеристики, влияющие на эксплуатационные возможности. В устройство встроен лазерный излучатель, который испускает луч. Последний достигает определенного объекта или поверхности, отражается и возвращается в оптический визир.

Встроенный в лазерную рулетку микропроцессор обрабатывает данные: время, за которое лазерный луч достиг отдаленной точки и вернулся обратно. В результате обработки этой информации на экран выводится значение в определенном формате.

В зависимости от стоимости и технических характеристик, лазерные дальномеры отличаются классом точности, дальностью измерения и другими параметрами. Например, точность до 1 мм на 10 м – это не самый лучший показатель, свойственный даже бюджетным бытовым лазерным рулеткам.

В использовании эти приспособления очень просты, а некоторые модели обеспечивают возможность измерения угла, а не только расстояния. Предельная дальность тоже варьируется, но об этом еще расскажем далее.

Области применения инструмента

Точность измерения расстояния лазерным дальномером обеспечивает почти безграничные возможности при использовании этих устройств. Многие из них имеют функцию запоминания последних значений, а некоторые даже автоматически рассчитывают площадь, кубатуру и другие параметры помещений. Сферы и способы использования приспособлений следующие:

• строительные и ремонтные работы;
• монтаж коммуникаций и разных конструкций;
• оформление дизайна помещений;
• ландшафтные работы;
• земляные работы;
• геодезические работы;
• проектирование систем кондиционирования, вентиляции и пр.

Таким образом, такое средство измерения, как лазерный дальномер, используется дизайнерами, строителями, отделочниками, землемерами и людьми, занятыми во многих других сферах.

Как выбрать подходящий лазерный дальномер

Какой лазерный дальномер выбрать, ведь производители сегодня предлагают разные модели, отличающиеся многими техническими параметрами. Покупая такую рулетку, вам нужно учитывать следующие характеристики:

• Дальность измерений. Недорогие бытовые модели работают на расстоянии до 30-50 метров, а есть профессиональные лазерные рулетки, добивающие на 250 метров и более (до 10000 м).
• Точность измерений. Для большинства ремонтно-строительных работ вполне достаточно устройств с погрешностью до 3-5 мм. Профессиональные устройства измеряют расстояние с точностью до 1 мм.
• Диапазон рабочих температур. Каждая лазерная рулетка работает в помещении, а для использования прибора на улице этот параметр нужно учитывать при покупке.
• Время автономной работы. Этот параметр всегда указывают с учетом одного заряда автономного аккумулятора.

Дополнительный функционал лазерных рулеток

Погрешность лазерных дальномеров, дальность измерений и другие параметры важны, но также удобство эксплуатации приборов зависит от дополнительных функций:

• Возможность установки на штатив.
• Подсветка дисплея.
• Память на несколько последних измерений.
• Скоба для замеров из неудобных мест (щели, внутренние углы и пр.).
• Автоматические расчеты параметров помещения, исходя из полученных измерений.
• Измерение диагоналей и углов.
• Встроенный визир для удобства работы на улице с ярким солнцем.

Все эти опции также отражаются на цене прибора. Каждый решает для себя, какой лазерный дальномер выбрать для решения главных задач.

Также при выборе учитывается компания-производитель. В продаже есть недорогие устройства от малоизвестных брендов, которые тоже неплохо работают. Это преимущественно бюджетные бытовые модели. Профессиональные лазерные рулетки лучше выбирать от проверенных компаний, таких как Makita, Metabo, Bosch и других.

Обзор лучших лазерных дальномеров

Для бытового применения можно обойтись бюджетными приборами следующих фирм:

• Condrotol;
• ADA;
• Hammer;
• RGK;
• X-Line.

Дорогие приборы, относящиеся к полупрофессиональным и профессиональным, изготавливаются фирмами:

• Leica;
• Makita;
• Bosh.

Рассмотрим подробнее лучшие модели строительных дальномеров.

Лучшие бытовые дальномеры

1. Bosh DLE 40. Используется в основном в помещениях. Его дальность около 40 м. Погрешность 1.5 мм. При помощи дополнительных функций можно рассчитать площадь и объем. К достоинствам прибора можно отнести небольшие габариты, высокую точность измерений, большую надежность аппарата. Этот прибор хорошо использовать для проведения несложных расчетов. Средняя цена аппарата около 4990 руб.
2. Gravizappa DSL 60 (Hammer). Корпус изготовлен из хорошего пластика. Имеется защита от пыли и влага. Измерения можно производить на расстоянии до 60 м. Погрешность вычислений 2 мм. В память можно вносить до 99 данных по измерениям. Аппарат легко установить на штативе. Имеется множество дополнительных функций. Прибор работает при плюсовой температуре. К аппарату прилагается чехол и ремень для того, чтобы носить на руке. Примерная цена на оборудование — 5900 руб.
3. ADA Robot 40. Проводит измерения на дистанции до 40 м. Погрешность измерений составляет 1.5 мм. Агрегат работает при температуре больше нуля. На корпусе имеются резиновые накладки. Запоминает последнее измерение. Может производить арифметическое вычисление. Выбор для тех кто ищет хорошее качество за умеренную цену. Средняя цена на агрегат — 2999 руб.
4. Condtrol X1 Plus. Это самый компактный прибор из всех представленных. Корпус прорезиненый. Экран оснащен подсветкой, информация на него выводится большими цифрами. Дистанция измерений — 40 м. Погрешность составляет 3 мм. Производит вычисление объема, площади, производит простые арифметические действия. Примерная стоимость около 2599 руб.
5. RGK D30. Простой в использовании дальномер, набор функций минимален. Измеряет на расстоянии до 30 м. Погрешность около 1.5 мм. Может работать при температуре -10 градусов. В классе бытовых аппаратов является лучшим прибором, производящим измерения на открытом воздухе. Прибор может стоить около 2590 руб.

Лучшие профессиональные лазерные дальномеры

1. Leica Disto D3aBT. Является лидером среди остальных приборов. Помимо, традиционных функций лазерный дальномер оснащен функцией Blutooth. Прибор может измерять наклон, рассчитать углы и расстояния. Память может сохранить до 20 измерений. Аппарат можно закрепить на штативе. При недостаточной освещенности срабатывает датчик и включается подсветка дисплея. Агрегат работает в температурном диапазоне от -10 до +50 градусов. Измерения можно проводить на расстоянии до 100 м. В комплект с прибором поставляется чехол, ремень и диск с программой. Стоимость аппарата около 17779 руб.

2. Leica Disto D2. Аппарат имеет очень маленькие размеры: 4х11 см, толщина — 2 см. Информация хорошо считывается с дисплея. Может производить измерения на дистанции до 60 м. Имеется множество функций и откидная скоба. В памяти может сохраняться до 10 измерений. Работает при плюсовой температуре. Цена на прибор может составить около 6500 руб.
3. Bosh GLM 250 VF. Этот профессиональный прибор может производить измерения на расстоянии до 250 м. Погрешность измерений может составлять до 1 мм. Корпус у прибора прорезиненный. Имеется мембранная клавиатура. Агрегат оснащен встроенным уровнем и прицелом. Точность измерений обеспечивает крупная линза. Дальномер оснащен дополнительными функциями. После отключения в памяти прибора остается до 30 измерений. Прибор может использоваться как на улице, так и в помещении. Цена около 11840 руб.
4. Condtrol Mettro 100 Pro. Может производить измерения на дистанции до 100 м. Прибор имеет прицел. Для качественного замера можно установить 4-х кратный визир. Прибор может функционировать при температуре от -20 градусов. Имеются дополнительные функции. Память фиксирует до 50 измерений. Цена на агрегат может составить около 6200 руб.
5. Makita LD50P. Прибор изготовлен производителем, который специализируется на производстве профессиональных инструментов. Проводит измерения на расстоянии до 50 м. Погрешность составляет до 2 мм. Поставляется вместе с чехлом и ремешком для руки.
