Драчевый напильник: определение и назначение

Классификация напильников

Основная классификация напильников, согласно госстандарта ГОСТ 23726-79 осуществляется по виду использования и подразделяет инструменты на 5 основных групп:

• для слесарных работ; • спецназначения; • надфили; • рашпили; • машинные и ленточные.

Так же, виды напильников различают по насечке – им присваиваются номера по классам от 0 до 5.

Маркировка

В маркировке отражаются необходимые данные, характеризующие предназначение инструмента.

Это класс от 1 до 6 и длина, которая обозначается латинской буквой L.

А также виды насечки напильника под № от 0 до 5.

Такой важный параметр как твердость зубьев обозначают сокращением HRC в сочетании с двузначным числом – например, HRC 55.

Так же, может быть указан тип стали, например: 13Х или У13А.

Обозначения ЦМ наносятся на инструменты, предназначенные для обработки цветных металлов.

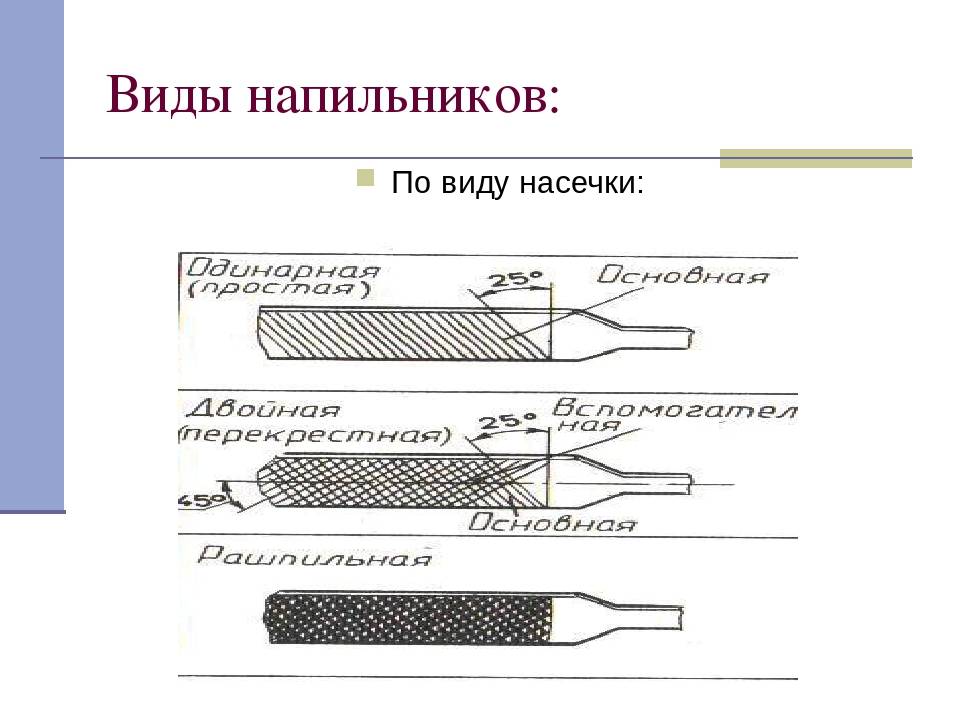

Виды насечек и их нумерация

Виды насечки напильников – это самый важный рабочий показатель, по характеру которого классифицируют инструмент.

Абразивное покрытие может быть:

1. Простым одинарным

Простая насечка одинарного типа применяется для обработки мягких металлов и других материалов, а так же для производства специализированных напильников.

2. Двойным

Эта насечка усиливает воздействие на поверхность обрабатываемой детали.

Такие виды напильников применяют для грубой обработки чугуна, бронз, стали.

3. Крестовым

Перекрестная насечка состоит из зубьев для грубой обработки, а мелкая насечка является вспомогательной для шлифовки материала.

Так достигается более качественная обработка.

4. Точечным

Точечная или рашпильная насечка состоит из заусениц небольших размеров, она идеально подходит для обработки мягкой древесины, кожи, резины и пр.

5. Фрезерным дуговым

Такая насечка благодаря особой форме способствует достижению высокой производительности и хорошего качества обработанного изделия.

Применяют ее в работе с цветными металлами и деревом.

Как уже говорилось выше, виды напильника различаются по номерам насечки от 0 до 5.

Номера 0 и 1 отличаются крупными редкими зубьями от 4 до 12 штук на 10 мм.

Номера 2 и 3 имеют 13-24 зубца на 10 мм.

Насечки под № 4 и 5 характеризуются наибольшим количеством зубцов – более 24 на 10 мм.

Напильники, надфили и рашпили

Те, кто хоть немного знаком со слесарными работами, наверняка сталкивались с необходимостью обработки поверхностей. Во многих случаях для этой цели применяются напильники, надфили, рашпили. Использование определенного типа слесарного инструмента зависит в первую очередь от того, какие поверхности будут обрабатываться.

Напильник, надфиль и рашпиль — это слесарный инструмент, предназначенный для различных видов материалов. С напильником в большей или меньшей степени знаком каждый. Это режущий инструмент для опиливания поверхностей, представляющий собой стальной брусок прямоугольного или треугольного сечения, на поверхности которого имеются острые насечки.

Напильники различаются по форме, по количеству и по виду насечек. Чем мельче насечки и чем их больше, тем более инструмент подходит для тонких работ. Небольшой напильник с мелкой насечкой называется надфилем. Надфили применяются для тонкого опиливания, зачистки поверхностей, доводки небольших и совсем крохотных деталей. Они идеально подходят для лекальных, граверных и ювелирных работ. Надфили различаются размерами (от 80 мм до 160 мм) и формой (могут быть трехгранные, клиновидные, полукруглые, овальные, круглые, игольчатые).

Надфили имеют двойную насечку: первая делается под углом 25° и вторая — под углом 45°. Узкая сторона имеет одинарную насечку. По количеству насечек на каждые 10 мм длины инструмента надфили разделяют на пять типов: № 1 (20-40 насечек), № 2 (28-56 насечек), № 3, 4 и 5 (40-112 насечек). Тип инструмента обычно написан на его рукоятке. Для обработки материалов из твердых сплавов, керамики и стекла используются алмазные надфили.

Нельзя не упомянуть еще об одной разновидности шлифовального инструмента — о рашпиле. Он применяется в деревообработке, мебельном производстве, при работе с гипсокартонном для обтесывания и заключительной обработки поверхностей. Как напильники и надфили, рашпили бывают плоскими, круглыми, полукруглыми, с разной зернистостью насечки. Рашпили удобны, если нужна обработка мягкого материала — свинца, олова, меди, кожи, резины, древесины, пластмассы. Обычный напильник здесь не подойдет — насечка слишком быстро забивается стружкой. Рашпиль же имеет редкую, крупную и острую насечку, обычно с полуконическими зубьями, которые не засоряются достаточно долго.

Большое значение для качественного результата имеет техника работы инструментом. Так, независимо от того, используется ли напильник, или надфиль, или рашпиль, обрабатываемую деталь необходимо закрепить. Желательно, чтобы это были тиски, регулирующиеся по высоте. Напильник должен двигаться с сильным нажимом и равномерно вперед и до упора. Чтобы получить ровную поверхность, инструмент надо держать горизонтально. Надфиль берут пальцами за конец. Рашпиль держат двумя руками — правой — за ручку, а левой — за конец. При работе инструментом его нужно использовать на всю длину, хотя при сглаживании и выравнивании допускается короткий ход. Хорошего результата можно добиться, двигая напильник по диагонали к детали, часто меняя направление его движения.

Итак, чтобы купить инструмент, необходимый для работы, нужно учитывать то, с каким материалом предстоит иметь дело, а также размеры обрабатываемых деталей. Скорее всего, понадобится целый набор, включающий, например, напильники и надфили разных форм. предлагает широкий ассортимент напильников, надфилей и рашпилей для различного рода работ. Здесь можно приобрести наборы алмазных напильников и надфилей «GRIFF», рашпили различных форм, комплекты слесарно-монтажного инструмента, включающие в себя все самое необходимое для обработки любых поверхностей.

Назначение и виды напильников

1. Плоский. Им хорошо зачищать ровные части заготовок.
2. Инструмент с квадратным сечением. Они удобны для подгонки деталей с внутренними квадратными или многогранными отверстиями.
3. Полукруглый. Подойдёт для шлифовки вогнутых поверхностей с большим диаметром.
4. Круглый. Они помогут расширить отверстие малого радиуса, а при необходимости придать ему другую форму, например, сделать овал или эллипс.
5. Трехгранные помощники мастера служат для работы с деталями, имеющими острые углы, до 60°.
6. Есть напильники с ромбической формой. Угол между рабочими плоскостями такого инструмента меньше, чем у треугольных «коллег по цеху». Их используют для обработки деталей внутри острых углов. Например, для заточки ножовки с мелким зубом.

Преимущества напильника

Он прост в применении и дешёв в приобретении. Если использовать электроинструмент, например, для заточки, такой прибор будет сложен в использовании.

Станок для заточки инструмента, обеспечит точные углы и высокое качество исполнения работы, но стоит больших денег.

Приобретение такого станка для редкого использования не практично. Напильником можно обрабатывать детали в труднодоступных местах. Например, отверстия различной сложности.

Наружные поверхности с множеством углов и изгибов. Его работоспособность не зависит от наличия электроэнергии. Напильник относительно безопасен. Не разбрасывает стружки, не мечет искры, не имеет опасных вращающихся элементов.

Напильник, в отличие от электрического инструмента, снимает небольшой слой. Поэтому им испортить заготовку сложнее. Если требуется точная подгонка двух деталей надо использовать напильник с мелким зубом. Ещё одна классификация напильников – по плотности насечек.

При шлифовке металлических или деревянных деталей не всегда есть возможность прибегнуть к помощи наждака или шлифовальной машинки. В таких случаях не избежать обращения к такому инструменту, как напильник. Это приспособление вместе с молотком и пассатижами является оснащением скорой неотложной помощи во многих домашних делах. От его хорошего состояния и правильного применения зависит немалая часть успешного выполнения работы.

Классификация инструментов по форме

Перед непосредственным проведением работы необходимо правильно провести выбор самого оптимального инструмента. На данное время встречаются следующие разновидности формы:

1. Плоские встречаются намного чаще остальных. Их главное предназначение состоит в опиливании наружных и внутренних плоскостей всевозможных изделий. Рабочая часть в данном случае предоставлена плоским металлическим листом, который с двоих сторон имеет насечки. При этом в большинстве случаев на торцевых поверхностях также наносятся насечки.
2. Полукруглые формы также часто используются для работы с самыми разными изделиями, а еще получения изогнутых плоскостей. Есть при этом тыльная сторона, которая сделана в плоской форме. Полукруглая форма используется для выпиливания углов с острыми концами, критерий которых составляет 60 градусов.
3. В наборы часто включается изделие с круглой формой. Они применимы на случай, когда полукруглый драчевый напильник не может использоваться по тем или другим причинам.
4. Есть в продаже драчевые напильники с прямоугольной формой. Такой вариант выполнения самый удобный в использовании в случае работы с узкими плоскостями, которые нельзя обработать при использовании обычного варианта выполнения.
5. Треугольные применяются для получения углов с острыми концами. При этом обрабатывается внутренняя и наружная поверхность.
6. Ромбическая форма применяется для опиливания зубьев, которые считаются поверхностью для работы звездочек и шестерен. Используются они очень нечасто, так как шестерни и звездочки служат частью очень непростых механизмов.

Аналогичная классификация должна предусматриваться при подборе подходящего драчевого напильника. Вышеприведенная информация указывает на то, что от формы в большинстве случаев зависит область использования.

Виды напильников и их назначение

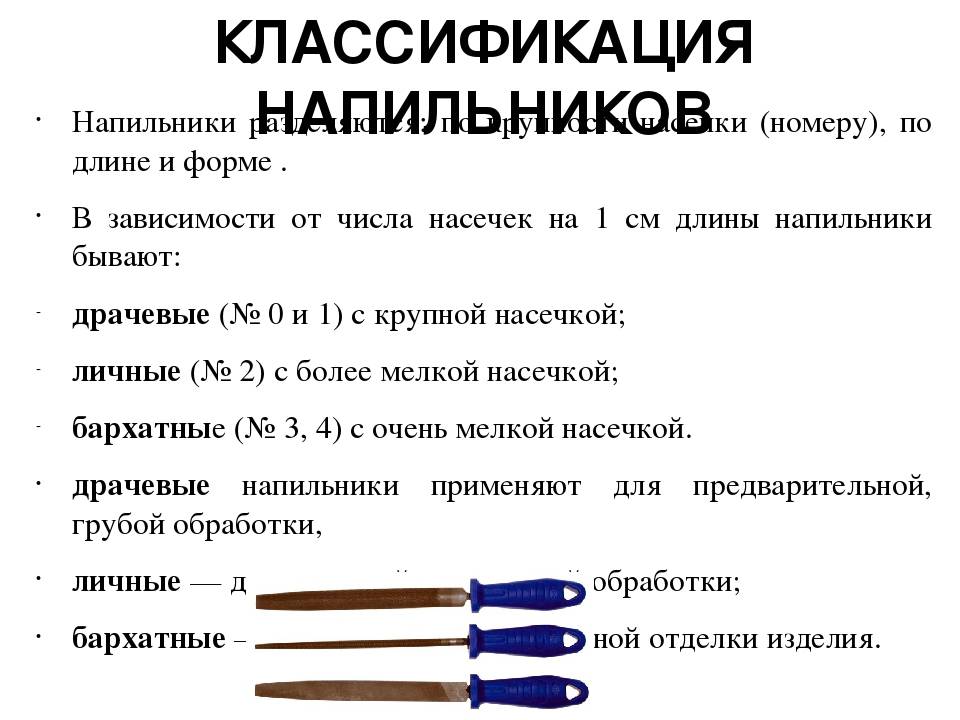

Виды напильников по классам и форме определяют основную сферу применения.

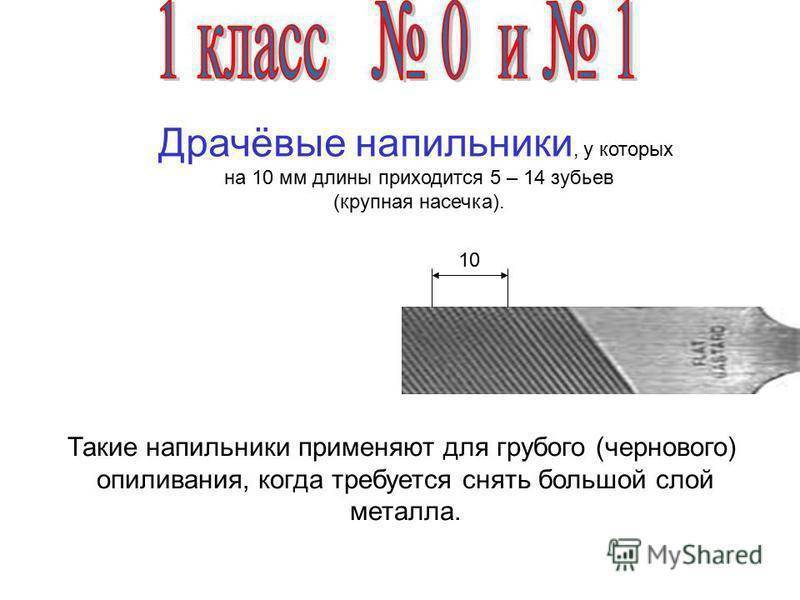

К 1 классу относятся инструменты с насечкой с нумерацией от 0 до 1.

Это драчевый напильник его основная задача черновая обработка поверхностей.

Ко второму классу относятся инструмент с абразивом под № 2 и 3.

Это уже менее грубый напильник, называют его личной, и использует преимущественно для чистовой обработки, т.к. он оставляет более гладкую поверхность.

Инструменты 3,4,5 и 6 класса обладают насечкой 4 и 5 номеров.

Они больше известны как «бархатные» или ювелирные напильники, применяются для финишной обработки.

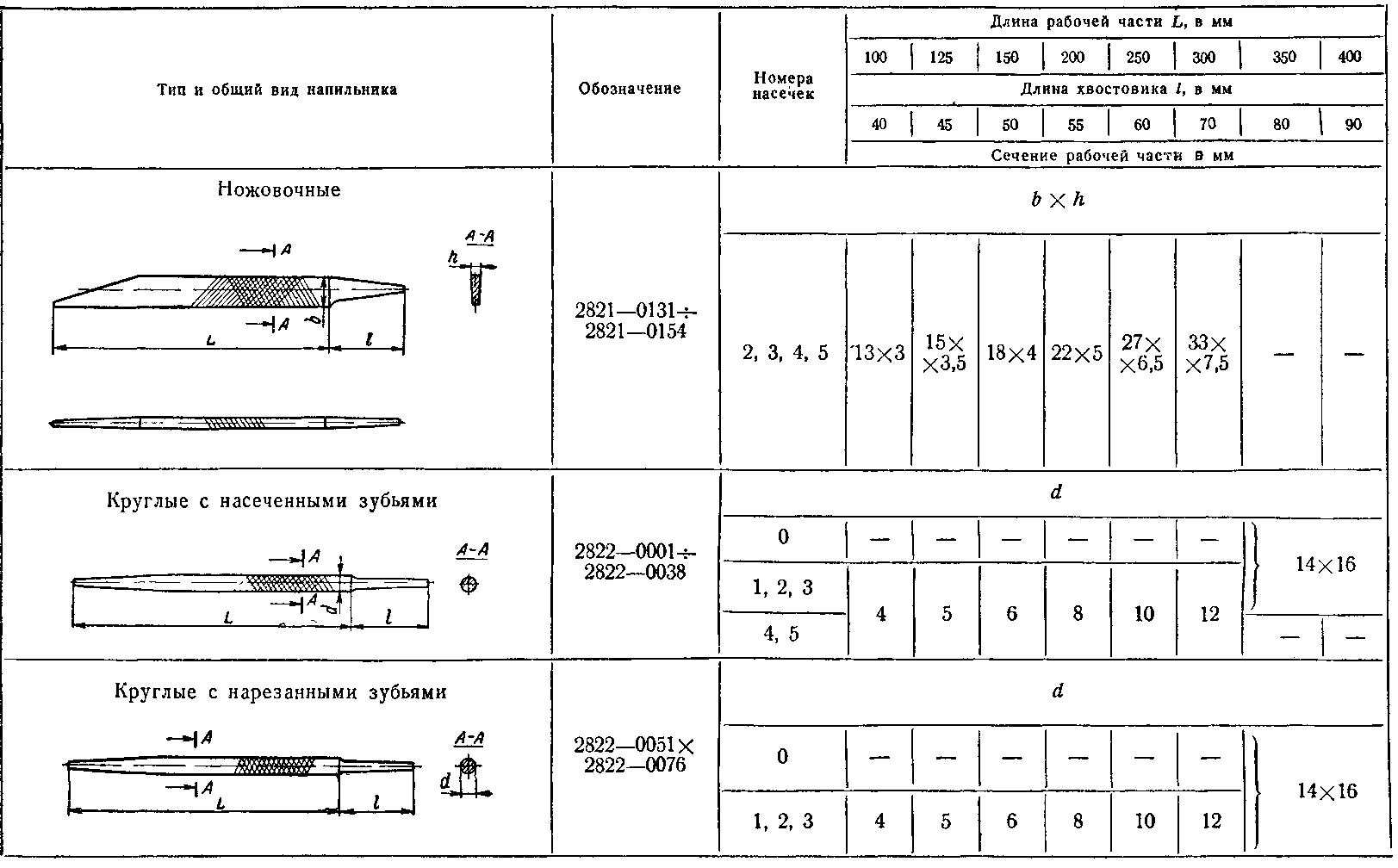

Виды напильника по форме

Классификация по форме подразделяет сферу применения более детально.

1. Плоские тупоносые напильники относятся к универсальному инструменту, т.к. предназначены они для работ по металлу и дереву.

Они легко справляются с обработкой плоских и выпуклых поверхностей. На одну из боковых граней у них нанесена одинарная насечка.

Читать также: Условное обозначение гальванического элемента

2. Плоские остроносые используют для обработки наружных или внутренних плоских поверхностей, также их применяют для пропиливания шлицев и канавок.

3. Квадратные изделия имеют острый нос, служат они для распиливания отверстий квадратного и прямоугольного сечения и зауженных поверхностей.

4. Трехгранная форма выпускается в двух вариантах – для послойного срезания материалов, обработки внутренних углов разной формы, трехгранных отверстий для опиливания мелких пазов и клиновидных канавок.

Также этот вид применяют для заточки пил по дереву, поэтому их еще называют ножовочными.

5. Круглая форма – этот вид, как и треугольный, имеет два различных подтипа.

Для обработки круглых пазов, отверстий, послойного отпиливания и для затачивания пил по дереву, цепей для пил.

6. Полукруглый тип относит инструмент к универсальным, так как сочетает преимущества плоских и круглых напильников.

Идеально выполняет обработку сферических и плоских поверхностей, имеет заостренный носик.

7. Ромбическая форма позволяет эффективно обрабатывать материалы со сложной конфигурацией поверхности, в том числе для работы с шестернями, звездами, колесами, дисками.

Напильники, предназначенные для специализированных операций, называются инструментом специального назначения, к ним относятся алмазные покрытия и другие режущие поврехности более высокой твердости, предназначенные для цветных сплавов, металла, для плитки из кафеля или керамики и прочих материалов.

Виды и размер насечек

Характер насечки определяет основные виды напильника.

Профиль и размер зубьев напильника зависят от станка, используемого для нанесения режущей поверхности.

Как правило, для производства используются:

— пилонасекательные станки с зубилом; — фрезерные станки; — шлифовальные станки со специальными кругами; — зубонарезные и протяжные станки.

Вне зависимости от способа производства, все зубцы имеют заданные параметры угла расположения, заострения и резания.

Чем больше насечек на 1 см рабочей площади, тем меньше зубья насечки.

Отношение высоты к шагу основной насечки должно быть не меньше 0,5.

Материал напильника

Согласно стандартам РФ и международным нормам, напильники производятся из инструментальной стали углеродистого типа.

К таким относятся наиболее распространенные марки:

— У 10,12, 13; — У 10, 12, 13 А; — ШХ15 УА; — 13Х и их зарубежные аналоги.

История инструмента

Напильник имеет очень древнюю историю – он уходит своими корнями в эпоху Античности. Инструмент практически не подвергся изменениям на протяжении тысячелетий. В начале своего существования напильник имел однорядную насечку, в последующем появились варианты с перекрестной насечкой. В древности насекальщик при создании инструмента использовал или специальный зубильный молоток, или обыкновенный молоток и зубило. Попытки создать специальную насекальную машину предпринимались с XVI века, но успеха достигли лишь к XIX веку. В наше время, согласно европейской классификации, известно около 100 видов напильников, хотя раньше их было свыше 300.

Заточка режущего инструмента при помощи напильника

К группе режущих инструментов относят резцы, фрезы, топоры, пилы и многие другие. Режим эксплуатации, материал из которого произведен режущий инструмент, определяют периодичность его заточки. Эта операция выполняется за два захода. Первая – это собственно сама заточка, вторая – это доведение режущей кромки до необходимых требований. То есть, она должна быть приведена в рабочее состояние. На режущей кромке должен быть заточен определенный угол, она должна иметь определенную форму. Эти параметры определяет материал детали.

В процессе доводки, с режущей кромки, происходит удаление заусенцев, образовавшиеся в процессе первичной заточки.

Для финишной обработки режущего инструмента применяют изделия с мелкой насечкой. Это могут быть надфили, бруски и другие абразивные материалы. Финишные операции могут выполняться как на специальном оборудовании, так и вручную.

Надфиль плоский, трехгранный, круглый и другие

Надфиль – это, по сути, напильник небольшого размера. Сам же напильник слесари называют пилой, ввиду того, что насечка имеет вид зубьев, только вот они не перерезают тело материала, а скобят, т.е. счищают верхний слой его поверхности. Выходит, надфиль – миниатюрная пила. Предназначение мини-пилы – обработка металлов. Поэтому материал, из которого изготавливают надфили, обязан быть тверже, чем простая сталь. По ГОСТу 1435 и 5950 положено использовать углеродистые стали следующих марок: У12, У12А, У13, У13А или 13Х. Твердость при испытаниях должна составлять не ниже 55-58 единиц по шкале HRC.

По форме сечения стержня выпускают следующие виды надфилей:

• плоский тупоносый надфиль;
• плоский остроносый; квадратный;
• трехгранный;
• трехгранный односторонний;
• круглый;
• полукруглый;
• ромбический;
• ножовочный (имеет форму равнобедренного треугольника с очень маленьким основанием);
• овальный (бывает двух типов: эллипсный и в виде прямоугольника с закругленными краями);
• пазовый.

Тупоносые инструменты по всей своей длине имеют одинаковый размер сечения, в остроносых – сечение стержня постепенно уменьшается к краю инструмента, ввиду этого и насечка на расстоянии до 3-х мм от края не контролируется изготовителем. Сама насечка также выполняется по стандартам. Во-первых, на основные рабочие части надфиля наносится только двойная насечка: основная и вспомогательная. За исключением круглых и овальных форм, которые могут использовать одинарную или спиральную одинарную.

Во-вторых, количество насечек на 10 миллиметров длины инструмента определяет его номер. Производители почти всегда указывают лишь номер инструмента: 00, 0, 1, 2, 3, 4, 5, 6, 7, 8

Важно понимать – чем больше номер, тем большее количество насечек на изделии, а значит – мельче зубья и более гладкую поверхность можно получить при обработке. Инструмент с крупными зубьями необходим при работе с большими поверхностями или там, где надо снять большой слой металла, например, трехгранным маленьким напильником с крупной насечкой удобно затачивать зубья пил по дереву. Средняя насечка больше подойдет для работы с мягкими металлами: латунью, алюминием, бронзой

Такими надфилями можно шлифовать поверхности водопроводных муфт для лучшей стыковки, или убирать зазубрины, не боясь ненароком «слизать» часть изделия. Самые мелкие зубья – для филигранной работы, такими инструментами можно снять небольшой слой материала при подгонке деталей машин и аппаратов – увеличить размер паза для клина на валу электродвигателя, подчистить подгоревшие контакты бытовых токоприемников: розеток, автоматов защиты и т.п

Средняя насечка больше подойдет для работы с мягкими металлами: латунью, алюминием, бронзой. Такими надфилями можно шлифовать поверхности водопроводных муфт для лучшей стыковки, или убирать зазубрины, не боясь ненароком «слизать» часть изделия. Самые мелкие зубья – для филигранной работы, такими инструментами можно снять небольшой слой материала при подгонке деталей машин и аппаратов – увеличить размер паза для клина на валу электродвигателя, подчистить подгоревшие контакты бытовых токоприемников: розеток, автоматов защиты и т.п.

Длина рабочей части маленького напильника всегда в два раза меньше его общей длины. И бывает только трех типоразмеров: 50, 60 и 80. Тут начинается самое интересное, номер насечки надфиля зависит от его типоразмера:

• инструменты с рабочей частью в 50 мм могут быть только с насечками: 1, 2, 4, 6, 8;
• инструменты с рабочей частью в 60 мм могут быть только с насечками: 0, 1, 3, 5, 7;
• инструменты с рабочей частью в 80 мм могут быть только с насечками: 00, 0, 2, 4, 6.

Почему сделано именно так, сказать сложно, но не мы с вами создаем ГОСТы, мы лишь хотим разобраться, какой набор надфилей по типоразмерам существует. Есть особая разновидность насечки – когда она расположена вдоль тела инструмента, а не поперек, как обычно. При этом сечение полотна – круглое, таким надфилем домохозяйки затачивают кухонные инструменты, носит он специфическое название – мусат. Процесс заточки происходит более бережливо для затачиваемых изделий, а также значительно быстрее, чем на наждаке.

Фото набора надфилей алмазных, rinscom.com

Фото набора надфилей, herraquim.com

Фото надфилей, fine-tools.com

Фото надфилей алмазных, rinscom.com

Фото надфиля плоского, fine-tools.com

Насечки напильников

В зависимости от количества зубьев насечки, приходящихся на единицу длины (1 см), считая по оси, напильники подразделяются на 6 основных видов или классов причем бархатные насечки делятся в свою очередь на классы или номера в зависимости от частоты насечки.

Остированы насечки драчевая — I класс, личная—II класс и бархатные III, IV, V и VI классы.

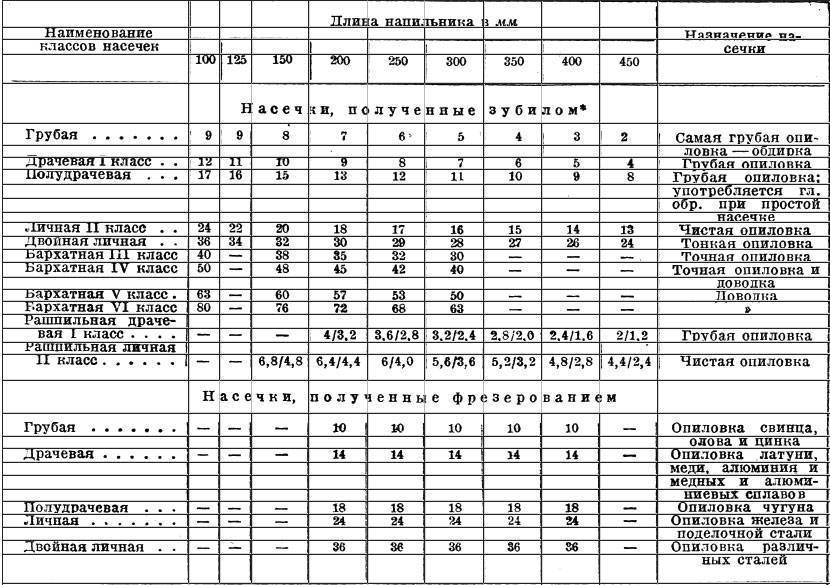

Количество насечек на 1 см.

В числителе указано количество рашпильных насечек на 1 см, а в знаменателе рашпильных насечек на 1п.см ширины. Колличествонасечек указанодля нижнего зуба, для верхнего зуба количество насечек для первых четырех классов на 1-2 больше , чем на нижнем, а для остальных классов на 3-5 больше.

Количество насечек на единицу длины в зависимости от длины напильника и назначение напильника в зависимости от насечки показаны в таблице.

Отдельную группу напильников занимают так называемые рашпили (рис. 7), у которых в отличие от напильников, имеющих один зуб по ширине (линейные зубья), имеется по ширине несколько зубьев (точечные зубья). В отличие от напильников, в основном применяемых для опиловки металлов, рашпили предназначены для опиловки более мягких материалов (дерева, кости, рога и т. п.).

Рашпили изготовляются в основном 3 профилей:

• а) плоские тупоносые (ОСТ 2006),
• б) плоские остроносые (ОСТ 2007), полукруглые (ОСТ 2008), круглые (ОСТ 2009), плоские — конные рашпили (ОСТ 2011) и сапожные рашпили полукруглые (ОСТ 2010).

Помимо насеченных в целях получения более правильного угла резания изготовляют напильники с фрезерованным зубом (рис. 8а, 8б, 8в,). Они обладают высокой производительностью в особенности эффективны при обработке цветных металлов.

Виды напильников по металлу

Напильник – это специальный режущий инструмент, повсеместно используемый в разных отраслях производства. Внешне он представляет из себя стальной брусок большой или средней длины с закрепленной на основании деревянной, пластмассовой или прорезиненной ручкой. Она необходима, чтобы обеспечить работнику комфорт при работе с инструментом и снизить риски получения производственных травм.

Тело напильника выполнено из стали специальной марки, что позволяет инструменту взаимодействовать с объектами из металла. Хвостовая часть стального бруса покрыта особым узором, который называется иссечением. Именно от формы и величины насечки будут зависеть и характер, и разновидность выполняемых работ.

Обработка деталей из металла происходит посредством поэтапного стачивания слоев инструментом до придания изделию необходимой формы. Главное, чтобы режущая по металлу часть была подобрана по назначению.

Формы напильников

Геометрическая форма напильника по металлу определяет область его применения в сфере производства и обработки изделий:

• плоские или плоские остроносые: обработка плоских деталей из металла, а также ровные поверхности;
• квадратные: необходимы для вырезания и формирования технических отверстий различных многоугольных форм;
• трехгранные треугольные: используя такой инструмент, режущий по металлу, можно отполировать, обработать и вычистить зазоры, пазы и иные производственные отверстия;
• полукруглые: отлично подходят для различных видов обработки искривленных вогнутых поверхностей;
• круглые: используются для отточки и обработки округлых или овальных вогнутых поверхностей с маленьким радиусом кривизны;
• ромбические: обработка деталей из металла с наличием зубьев;
• ножовка: инструмент для отточки узких зазоров, отверстий и других мелких деталей.

Типы напильников

Тип инструмента по обработке металла определяется исходя из его прямого предназначения:

1. Резчики по металлу общего назначения. Их принято использовать в слесарном деле. Хвостовая часть выполнена в виде двух зазубренных насечек, которые наложены друг на друга: их длина может варьироваться от 1 до 4,5 см и сочетаться с зубьями всех размеров.
2. Резчики по металлу специального назначения. Необходимы в сфере промышленности, так как их основная задача – это устранение отклонений и подгонка мелких деталей, пазов и поверхностей разных радиусов кривизны. Данный вид инструмента имеет много разновидностей, которые подбираются на основании характера выполняемых работ: двухконцевые, плоские, разовые и прочие.
3. Надфили. Эта группа напильников по металлу включает в себя самое большое количество видов. Наконечники стального бруса бывают всех возможных геометрических форм, притом сам брус, как правило, не очень длинный. Надфили плоского, круглого, ножовочного и всех других типов характеризуются наличием насечки 5 класса. Надфили используются для обработки мелких металлических деталей, с которыми не справляются более грубые и массивные слесарные инструменты.
4. Рашпили. От всех остальных типов напильников рашпили отличаются особо длинной частью стального бруса и крупными зубьями на хвостовой части. Существует 3 основных вида такого инструмента: сапожные резчики по металлу, копытные и напильники-рашпили общего назначения. Форма инструмента преобладает круглая и полукруглая с концом разной степени остроты.

Разновидности насечек и их геометрия

Чтобы качественно выполнить работу резчиком по металлу, необходимо определить требуемый вид насечки. Строение и размер зубьев также имеют большое значение при выборе инструмента. Стальные зубчики могут быть нанесены на хвостовую часть стального бруса разными способами:

• фрезерование;
• насекание;
• протягивание;
• течение;
• нарезание.

Наиболее широкое применение в сфере обработки металлических изделий находят резчики по металлу, зубья которых выполнены посредством насечения их на специальных автоматизированных станках. При этом сами насечки могут быть как двойными, так и одинарными.

Двойная представляет из себя две насечки, одна из которых является основной, а вторая – вспомогательной. Относительно друг друга насечки расположены под особым углом, что позволяет производить отточку твердых материалов (металлы и их сплавы).

Геометрия зуба у напильников будет зависеть от количества насечек на теле стального бруса.

Какие бывают напильники

Современное производство не всегда может быть удовлетворено результатами ручного труда, поэтому производители предлагают такие инструменты, как электрический или пневматический напильник.

Последние отличаются небольшой производительностью, но выигрывают в весе и размерах.

Сетевые инструменты имеют высокую производительность, тяжелее и габаритнее первых, но не требуют дополнительной подачи воздуха.

С развитием автономных технологий, появился новый вид – ленточный напильник аккумуляторный, который позволяет работать без привязки к точке питания.

Несмотря на то, что пневматика постепенно вытесняется с прилавков магазинов, есть модели, максимально отвечающие требованиям потребителя.

Один из таких популярных вариантов – ленточный пневматический напильник.

Он отлично справляется с зачисткой металлических поверхностей от следов сварки, коррозии и прочего в условиях небольших слесарных предприятий, частных автомастерских, производственных и сборочных цехов.
