Пошаговая инструкция по изготовлению лазерного уровня
Усовершенствуем детскую лазерную указку. Необходимо открутить ту часть указки, на которой нет вставок с рисунком. Отверстие нужно заклеить картоном и четко по центру сделать маленькое отверстие, после чего надеть обратно колпачок. Теперь если навести указку на поверхность, то лазерная точка будет более четкой.
Ровную палку необходимо заострить с одного конца и сделать в виде колышка. Можно для опоры использовать также черенок для лопаты или же треногу. На плоский же конец палки необходимо крепко прикрепить кусок фанеры или ровной доски
Очень важно, чтобы фанера была максимально ровной и крепилась под точным углом в 90 градусов.
На поверхность доски прикрепляется планка, которая соответствует длине вашего пузырькового нивелира. Она должна располагаться в центре поверхности фанеры и держаться на шурупе (гвозде) так, чтобы ее удобно было поворачивать в различные стороны.
К пузырьковому нивелиру необходимо закрепить лазерную указку
Это можно сделать с помощью хомута и достаточно жестко закрепить ее на боковой стороне нивелира. Под указку теперь подложим подготовленный кусок пористой резины для амортизации. Это необходимо для того, чтобы без труда отрегулировать любой угол наклона по продольной оси.
Сделав все необходимые крепления ваш лазерный нивелир готов к использованию.
Как использовать лазерный нивелир
Приспособившись к вашему уровню, вы поймете, что пользоваться им очень просто и удобно. Для начала необходимо с помощью заостренного угла в палке закрепить сооружение на поверхности. После этого с помощью пузырькового уровня выравниваем плоскость с планкой, таким образом, чтобы изготовленный лазерный уровень своими руками показал ровное горизонтальное положение.
Теперь нужно включить лазерную указку и навести ее на нужную вам поверхность. Вы увидите отраженную лазерную точку, сделайте на этом месте отметку, теперь переместите лазерную точку дальше по поверхности, проверьте, не сбился ли уровень горизонтали по пузырьковому нивелиру, и поставьте еще одну точку.
Соединив две точки между собой, вы получите ровную горизонтальную линию, после чего можете приступать к работе. Проще всего соединять точки будет с помощью металлического профиля для .
Еще одно видео руководство
Как смонтировать лазерный уровень своими руками, и вообще возможно ли это? Такое высокотехнологичное устройство для проецирования вертикальных или горизонтальных поверхностей при их выравнивании изготавливается на высокоточном оборудовании. В профессиональных моделях используются специальные диодные лампы, при помощи призматических стекол преобразующие исходящий свет в тонкий луч.
Звучит это определение в некотором роде страшновато. Но не нужно отчаиваться, ведь это относится к профессиональным приборам, используемым на строительных площадках. А для домашнего применения такие модели не очень-то и подходят. В продаже есть различные варианты для профессионального использования, а также для ремонтных работ внутри помещений.
Можно приобрести бытовые модели, но опять же, использовав их один раз, вы отложите прибор в ящик, и неизвестно когда он понадобится снова. Поэтому предлагаем рассмотреть вариант самостоятельного изготовления лазерного уровня в домашних условиях.
Оптический нивелир своими руками
Задумавшись о том, как сделать нивелир своими руками, следует приобрести следующие необходимые для прибора компоненты:
- оптический пластиковый прицел нужного увеличения (в большинстве случаев вполне будет хватать четырехкратного). Чем более качественный прицел приобретен, тем точнее и удобнее будет работа с будущим нивелиром;
- простейший пузырьковый уровень (ватерпас) с двумя (горизонтальным и вертикальным) или, если в этом действительно есть необходимость, тремя (первые два плюс поворотный угловой) пузырьками;
- небольшой кусок алюминиевой полосы толщиной около 4 мм;
- два подходящих по размеру болта с соответствующими гайками;
- стандартный слесарный инструмент.
Последовательность действий заключается в следующем:
- Из алюминиевого листа изготавливаются две маленькие крепежные заготовки типа «ласточкин хвост», призванные служить опорной подставкой для купленного оптического прицела и соединяющими его и уровень элементами. Размеры заготовок следует соотнести с размерами лапок прицела и расстоянием между ними.
- Ножовкой по металлу в алюминиевых пластинах выполняются достаточно глубокие надрезы для точного выполнения паза, в который будет вставляться прицел. Паз выполняется четырехгранным надфилем, полученные грани должны быть строго перпендикулярны друг другу – в этой прорези оптический прицел будет надежно закреплен. Ширина паза зависит от размеров корпуса прицела.
- В пластинах и в ватерпасе выполняются отверстия под болты, алюминиевые заготовки крепятся на поверхности уровня. Конечно, возможны и другие варианты крепления, хоть примотать пластырем или скотчем – главное, чтобы прицел был надежно зафиксирован и не болтался относительно строительного уровня.
Инструкция: как сделать своими руками штатив для лазерного уровня
Самодельный штатив-указатель можно сделать разными способами: с магнитным креплением, где присутствует и линейка; применяя крест-штатив; используя ремни для крепления. Наиболее часто используемым креплением является применение штатива от старого фотоаппарата, на который приделывается вращающийся механизм от старого плеера. Сверху устанавливается старый диск, на который прикрепляются крест-накрест лазерные указки.
Штатив для лазерного уровня можно изготовить из любого материала: дерева, металла
Если необходимо быстро сделать нужные отметки во время работы, а под рукой не оказалось указки с лазером, есть пошаговое руководство, для создания самому одноразового уровня, без применения штатива.
Чтобы сделать подобный указатель, который устроен наиболее простым способом, и имеет самовыравнивающийся элемент, необходимо:
- Подготовить небольшую миску или ведро с водой;
- Взять кусок пенопласта в виде прямоугольника и закрепить с помощью резинки лазерную указку;
- Емкость с водой устанавливается на определенную нужную высоту, в нее опускается пенопласт с указкой, затем ее необходимо включить.
Через несколько минут, вода успокоится и с помощью перемещения пенопласта можно получить готовые точки.
Основные материалы
По сути то, что вам понадобиться в большинстве случаев есть у каждого в доме. Если же вы не обнаружите у себя какого-то необходимого приспособления, то его придется купить. Однако он не будет стоить очень дорого. Для того чтобы сделать лазерный уровень вам нужно будет иметь в наличии:
- Детскую лазерную указку
- Кусок пористой резины (чем толще, тем лучше)
- Небольшой пузырьковый уровень
- Брусок из дерева (5х5 см)
- Ровную палку (для опоры)
- Планку по длине уровня
- Кусок фанеры или ровной доски (10х10 см)
- Хомут (для крепления указки)
- Шурупы.
Приготовив все необходимые материалы можно приступать к сооружению.
Если внимательно следовать инструкции, то, чтобы создать лазерный уровень своими руками понадобиться не более 15 минут.
Формирование креста
Ещё одним видом нивелира, который можно создать самостоятельно, является лазерный кресс. Такое устройство удобно в применении при навешивании шкафов на кухне либо картин в помещении, а также во многих других случаях. Для создания такого строительного инструмента нужно подготовить треногу от видеокамеры, неработающий плеер и несколько ненужных дисков.
Схема создания:
Крест из лазерных указок устанавливается на треногу так, чтобы он начал вращение вокруг своей оси
Для этого также можно применять привод от плеера
Также важно учесть, чтобы уровень мог свободно переходить от одной вертикали к другой на нужную высоту. Диски склеиваются друг с другом и крепятся к старому плееру
В конце работы к дискам крепится крест из лазерных указок. Для его установки нужно воспользоваться скотчем либо другим удобным средством.
Из-за того что прибор будет находиться на треноге в неподвижном положении, его разрешено вращать в любую сторону, не меняя при этом уровень высоты. Выставив все нужные показатели разметки, можно точно установить уровень на любую нужную высоту в помещении без регулярного настраивания устройства.
Пошаговая инструкция по изготовлению лазерного уровня
Усовершенствуем детскую лазерную указку. Необходимо открутить ту часть указки, на которой нет вставок с рисунком. Отверстие нужно заклеить картоном и четко по центру сделать маленькое отверстие, после чего надеть обратно колпачок. Теперь если навести указку на поверхность, то лазерная точка будет более четкой.
Ровную палку необходимо заострить с одного конца и сделать в виде колышка. Можно для опоры использовать также черенок для лопаты или же треногу. На плоский же конец палки необходимо крепко прикрепить кусок фанеры или ровной доски
Очень важно, чтобы фанера была максимально ровной и крепилась под точным углом в 90 градусов.
На поверхность доски прикрепляется планка, которая соответствует длине вашего пузырькового нивелира. Она должна располагаться в центре поверхности фанеры и держаться на шурупе (гвозде) так, чтобы ее удобно было поворачивать в различные стороны.
К пузырьковому нивелиру необходимо закрепить лазерную указку
Это можно сделать с помощью хомута и достаточно жестко закрепить ее на боковой стороне нивелира
Под указку теперь подложим подготовленный кусок пористой резины для амортизации. Это необходимо для того, чтобы без труда отрегулировать любой угол наклона по продольной оси.
Это можно сделать с помощью хомута и достаточно жестко закрепить ее на боковой стороне нивелира. Под указку теперь подложим подготовленный кусок пористой резины для амортизации. Это необходимо для того, чтобы без труда отрегулировать любой угол наклона по продольной оси.
Сделав все необходимые крепления ваш лазерный нивелир готов к использованию.
Как использовать лазерный нивелир
Приспособившись к вашему уровню, вы поймете, что пользоваться им очень просто и удобно. Для начала необходимо с помощью заостренного угла в палке закрепить сооружение на поверхности. После этого с помощью пузырькового уровня выравниваем плоскость с планкой, таким образом, чтобы изготовленный лазерный уровень своими руками показал ровное горизонтальное положение.
Теперь нужно включить лазерную указку и навести ее на нужную вам поверхность. Вы увидите отраженную лазерную точку, сделайте на этом месте отметку, теперь переместите лазерную точку дальше по поверхности, проверьте, не сбился ли уровень горизонтали по пузырьковому нивелиру, и поставьте еще одну точку.
Соединив две точки между собой, вы получите ровную горизонтальную линию, после чего можете приступать к работе. Проще всего соединять точки будет с помощью металлического профиля для .
Еще одно видео руководство
Как смонтировать лазерный уровень своими руками, и вообще возможно ли это? Такое высокотехнологичное устройство для проецирования вертикальных или горизонтальных поверхностей при их выравнивании изготавливается на высокоточном оборудовании. В профессиональных моделях используются специальные диодные лампы, при помощи призматических стекол преобразующие исходящий свет в тонкий луч.
Звучит это определение в некотором роде страшновато. Но не нужно отчаиваться, ведь это относится к профессиональным приборам, используемым на строительных площадках. А для домашнего применения такие модели не очень-то и подходят. В продаже есть различные варианты для профессионального использования, а также для ремонтных работ внутри помещений.
Можно приобрести бытовые модели, но опять же, использовав их один раз, вы отложите прибор в ящик, и неизвестно когда он понадобится снова. Поэтому предлагаем рассмотреть вариант самостоятельного изготовления лазерного уровня в домашних условиях.
Второй способ изготовления
Главной частью в составе устройства также остаётся излучатель лазерного луча. В самодельном устройстве вместо излучателя используют простую лазерную указку. Для этого нужно подготовить:
- пузырьковый строительный уровень;
- плотную фанеру либо крепкую доску;
- колышек диаметром 1,2 метра с квадратным сечением либо формой пять на пять сантиметров и диаметром в шесть сантиметров;
- кусочек резины с пористой поверхностью.
С помощью простых манипуляций лазерная указка становится излучателем, от которого в помещение проецируется точка. Для этого применяется простая без дополнительных каёмок. Отверстие нужно заклеить плотной бумагой и создать в ней небольшую дырку. После этого насадка и указка будут создавать на используемой под постройку стене точку небольшого диаметра.
После лазер устанавливается к внешней стороне строительного уровня. Для этого применяют специальные хомуты
Между корпусом и уровнем важно поместить небольшой кусок. Это поможет создать автоматизацию, которая важна для регулировки общего наклона лазерного луча. После прибор помещается на специальную подставку-штатив
Для создания нужно воспользоваться колом, одна часть которого хорошо оттачивается, а вторая выравнивается так, чтобы возникла ровная площадка. К ровной стороне шурупом крепится кусок фанеры либо доска. Крепить полностью не нужно, чтобы можно было легко развернуть дощечку, если это потребуется в будущем
После прибор помещается на специальную подставку-штатив. Для создания нужно воспользоваться колом, одна часть которого хорошо оттачивается, а вторая выравнивается так, чтобы возникла ровная площадка. К ровной стороне шурупом крепится кусок фанеры либо доска. Крепить полностью не нужно, чтобы можно было легко развернуть дощечку, если это потребуется в будущем.
Колышек вбивается в грунт, если работы проводятся в помещении, то вместо колышка применяют треногу. Вместе с этим подставку выравнивают по горизонтали. На неё крепится специальный уровень и включается в работу излучатель.
После этого на стене возникнет вторая точка. Если совместить их, то появится горизонтальная линия.
Подготовка строительных приборов и инструментов:
перед работой важно устранить место указки, где нет вставки с рисунком, такое отверстие заклеивается картоном, в котором проделывается маленькая дырка, после колпачок аккуратно помещается на прежнее место;
такие процедуры важны, чтобы достичь более высокой чёткости проецирования точки;
простую палку на конце важно сделать острой, а сверху на плоское основание установить фанеру. Угол при этом должен соответствовать девяноста градусов;
сверху на доску устанавливается планка, обладающая той же длиной, что и пузырьковый уровень. Установка проводится с помощью шурупа, чтобы была возможность его повернуть в разные стороны
В конце пузырьковый нивелир крепится к указке, для этого используется пористая резинка и хомут, если это важно для пропила, то создают специальное углубление.
Установка проводится с помощью шурупа, чтобы была возможность его повернуть в разные стороны
В конце пузырьковый нивелир крепится к указке, для этого используется пористая резинка и хомут, если это важно для пропила, то создают специальное углубление.. При желании приобрести строительный уровень не нужно быстро идти в магазин и приобретать дорогостоящее устройство
Можно проявить заинтересованность, пожертвовать немного своего времени и создать нивелир своими руками из подручных материалов
При желании приобрести строительный уровень не нужно быстро идти в магазин и приобретать дорогостоящее устройство. Можно проявить заинтересованность, пожертвовать немного своего времени и создать нивелир своими руками из подручных материалов.
Originally posted 2018-04-18 12:17:56.
Поэтапная инструкция изготовления лазерного нивелира
Этап 1 . Берем лазерный модуль, наматываем проволоку пружинкой, оставляем два хвостика нужной длины слева и справа, чтобы обеспечить более надежную последующую фиксацию излучателя.
Этап 2 . Кладем лазерный модуль на основу из пенопласта и фиксируем с обеих сторон с помощью четырех гвоздиков – по 2 на каждую сторону.
Этап 3 . Берем прозрачную миску, наливаем воду, и помещаем на поверхность воды пенопластовую платформу с излучателем. В итоге, вне зависимости от того насколько ровна поверхность, на которой находится миска, вода всегда будет выступать точным уровнем, идеально выравнивая свой горизонт. Для этого природного уровня достаточно иметь рядом водопроводную систему и бутылку воды.
Изготовление простого уровня из указателя лазерного типа
Из всего перечня элементов такого нивелира купить необходимо только указатель. Остальные детали вспомогательного назначения вполне возможно изготовить самостоятельно. Задачей представленного процесса — соорудить надежный крепеж, который даст возможность прибору вращаться вокруг воображаемой оси полностью беспрепятственно. Инструмент состоит из таких деталей:
- указатель лазерный;
- брус из дерева (длина — 0.5 метра, ширина и толщина — 25×25 мм соответственно);
- шнур, предназначенный для строительных работ;
- дрель для просверливания отверстий;
- опора (подойдет обычная палка).
Для сборки оборудования достаточно совершить простые действия, описанные ниже.
- Брусок с обеих сторон просверливаются. В результате образовываются аккуратные отверстия, которые обязательно должны быть параллельны относительно друг друга. Одно из проделанных отверстий будет использовано, чтобы надежно закрепить указку, а в другое поместиться шнур строительный.
- Указатель надежно закрепляется в отверстии и происходит закрепление веревки, предоставляющей возможность устанавливать устройство над поверхностью пола. Отверстие, просверленное специально для шнура, должно быть оптимального диаметра, чтобы этот шнур свободно проходил через него.
- В отверстие, которое подготовили заранее, продевается веревка и закрепляется максимально надежно.
Опору следует зафиксировать. В противном случае провести корректную настройку уровня не получится. Указка должна быть большой мощности, чтобы луч смог четко отобразиться на любой поверхности. Если представленный параметр недостаточный, оборудованием будет комфортно пользоваться только в затемненном помещении.
Изготавливаем лазерный уровень своими руками: делаем подставку и собираем элементы нивелира

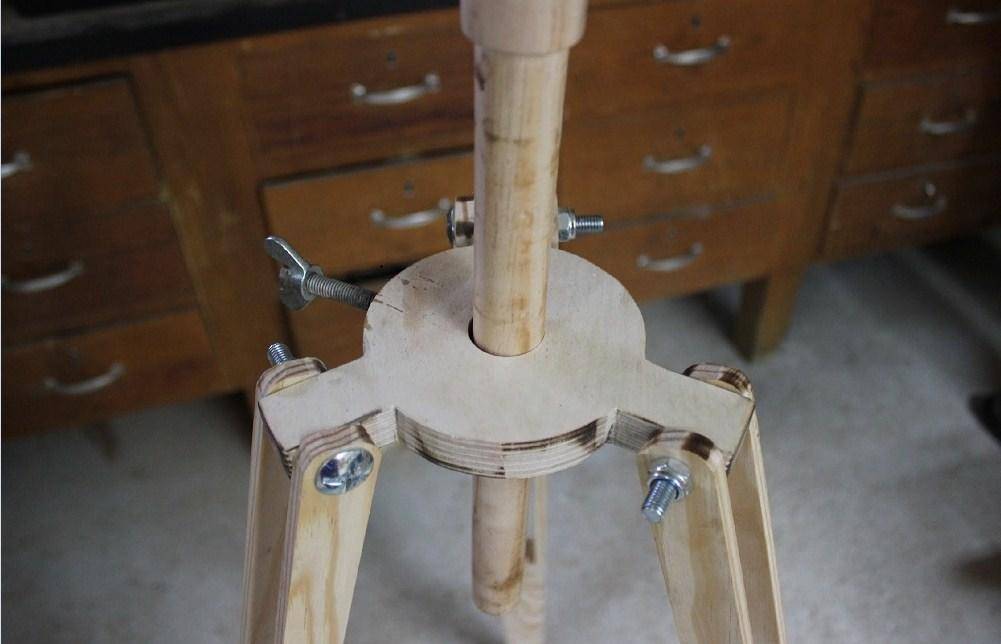

Теперь делаем подставку. Для этого нужно взять два кола, причем один из них должен быть заострен, а второй – выровнен горизонтально. К этой площадке прикрепляется фанера.
Далее приступаем к сборке элементов нивелира. Здесь первым делом забивается кол в землю. Если это помещение, лучше всего заменить данный элемент треногой. Одновременно с этим при помощи пузырькового уровня выравнивайте подставку по горизонтали. Установите устройство на площадку и включите лазер. В том месте, где луч встретился со стеной, будет видна точка. В ней сделайте отметку, поверните подставку на несколько градусов в сторону и поставьте на поверхности следующую метку. После соединения этих двух точек вы получите абсолютно ровную вертикальную линию.
Настройка самодельного указателя
Перед началом выполнения важных разметочных работ любой прибор, изготовленный самостоятельно, например, лазерный уровень своими руками, необходимо откалибровать, произвести его настройку. Самостоятельно это можно проделать следующим образом:
В основание, на котором закреплен уровень, закручивают саморез длиной до 120 мм. Углубляя настолько, чтобы его шляпка совпадала с линией лазерного указателя.
Включив указку, луч направляют на стену, после чего место проекции отмечают карандашом и закручивают в него второй саморез.
На шляпки шурупов устанавливают профиль или ровный кусок гипсокартон, любую планку.
Сверху лазер
Если необходимо, планку выравнивают относительно горизонта, принимая во внимание показания пузырька, наклоняя край, расположенный ближе к стене.
После выравнивания вкручивают новый шуруп и профиль убирают.

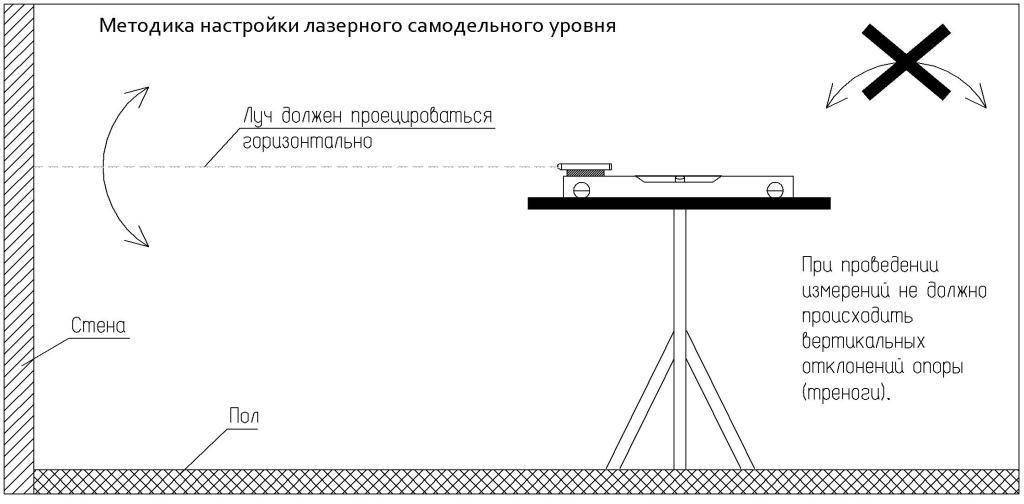

Установив самодельный прибор на подставку, осуществляют окончательную его регулировку, ориентируясь по шляпке последнего установленного метиза.
Если прибор выставлен ровно, приступают к нанесению разметки.

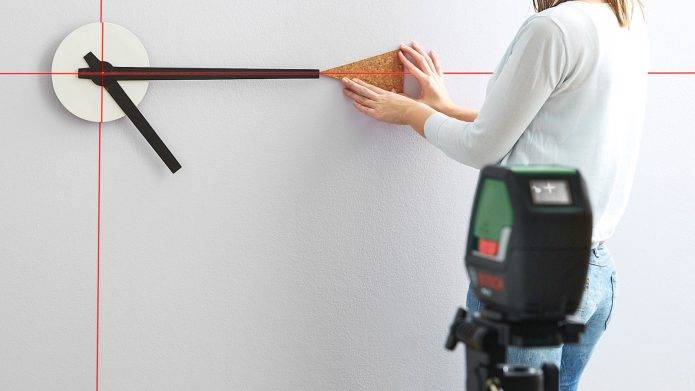

Для чего нужен прибор
Предназначение лазерных устройств разнообразно. Они необходимы при следующих видах работ:
- разбивка территории и установка оборудования с контролем положения по горизонтали и вертикали;
- разметка и определение направления;
- поверхностное выравнивание пола, стен и потолка;
- обустройство бетонной стяжки и сборка полов с регулируемым уровнем;
- проведение коммуникационных магистралей;
- установка переборок и подвесных аксессуаров;
- монтаж лестничных пролётов.
В последнем случае используется такая способность прибора, как разметка наклонных плоскостей. К примеру, необходимо смонтировать перила на лестничном пролёте. Зафиксировав на нём нивелир с лазером, проще произвести монтаж перил параллельно маршу.
Понять, как использовать нивелир, можно на примере распространённых строительных и ремонтных работ.
Какое освещение Вы предпочитаете
ВстроенноеЛюстра
Выравнивание половых, стеновых и потолочных поверхностей
При проведении подобных работ понадобятся дополнительные контрольные отметки. Затем направляют луч лазера вдоль плоскости. По меткам переставляется лазер для более точного определения ровности поверхностей.
При использовании лазерного нивелира и получении одинаковых данных пол получается абсолютно ровным
Укладка керамической плитки
Для подобных работ лучше взять аппарат с функцией перекрёстного проецирования лучей в горизонтали и вертикали. Благодаря им даже начинающий мастер сможет безупречно выложить кафель.
Пересечение линий уровня выставляют на центр предполагаемых межплиточных швов
Поклейка обоев
Сам по себе процесс наклеивания довольно лёгкий, но использование нивелира позволяет сделать ход работ ещё проще. Ориентируясь по лазерному лучу, проецируемому на стенку, намного удобнее выравнивать обойные полотна.
Горизонтальная проекция поспособствует правильному наклеиванию галтелей и бордюров
Сборка корпусной мебели
Даже при наличии ровных стенок в доме, что довольно нечастое явление, интерьер могут испортить криво навешенные шкафчики, полочки и другие навесные аксессуары. А с помощью лазера, создающего круговую линию уровня, сразу будет видно, как установить подвесную мебель без перекосов.
Горизонтальный луч лазерного нивелира поможет при монтаже карнизов для штор
Перепланировка
Построитель плоскостей позволяет упростить подобный процесс. Для определения точного размещения стенок из гипсокартона и перегородочных элементов потребуется установить лазер так, чтобы его проекция на пол, стены и потолок являлась меткой для задуманной перегородки.
При монтаже металлокаркаса под гипсокартонную стену лазерный уровень устанавливают на полу, направляют луч вверх, чтобы он разметил линию установки профиля
Если предполагается много внешних работ (выкапывание траншей, проведение коммуникационных магистралей, устройство фундамента), лучше обзавестись профессиональным построителем плоскостей с лучом, заметным при солнечном свете.
Разметка комнаты
Контрольные точки в комнате находятся в углах потолка и пола. Углы в комнате, где есть четыре угла, должны быть прямыми, чтобы комната была идеальным параллелепипедом. Развал углов нужно измерять при помощи отбивочного шнура и отвеса.
На потолке отбивают линии по диагонали от угла к углу, затем измеряют диагонали, они должны быть равными. Если диагонали получаются разной длины, то нужно скорректировать её, отметив правильные точки на линии. Соединив точки отрезками при помощи малярного шнура, мы получаем прямоугольник, у которого все углы прямые. Хотя бы одна точка прямоугольника должна совпадать с реальным углом потолка. Приставляя к выведенным точкам отвес, нужно отметить ответные точки на полу. После разметки подобным образом нужно обязательно сделать проверку, пары диагоналей в любой плоскости, проходящей через четыре контрольные точки, должны быть равными по длине. Такая техника разметки позволяет свести к минимуму развал в углах стен.
Главным образом, разметка комнаты нужна для того, чтобы узнать в каком месте нужно крепить стартовые профили и подвесы для каркаса гипсокартонной конструкции.
Как сделать лазерный уровень своими руками
Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.
Тем более мы постараемся дать пошаговое руководство сборки девайса.
Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.
Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.
Первый шаг
Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.
Второй шаг
Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.
Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:
Третий шаг
Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.
Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.
Четвёртый шаг
- Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
- На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
- Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.
Пятый шаг
Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.
Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.
Шестой шаг
Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.
Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.
Седьмой шаг настройка
Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.
По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.
Вертикальную линию можно проверить по простому нитяному отвесу.
Преимущества такого самодельного нивелира
- – очень низкая стоимость
- – проецирует видимые лазерные линии на стены, а не точку
- – самоустанавливающийся механизм
- – возможность сделать очень точную настройку минимальной погрешности.
Недостатки самодельного лазерного уровня
- – долго устанавливается, так как нет магнитов снизу
- – маленькая развёртка лучей
- – кропотливая работа
- – имеет не законченный вид
Где купить лазерный модуль
Для покупки можете воспользоваться двумя известными международными интернет – магазинами. Сложного в заказе ничего нет, просто следуйте навигационной инструкции и излучатель будет у вас за сущие копейки.
- 1. магазин
- 2. магазин
- Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.
- Рекомендуемые обзоры и статьи
Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.
Делаем лазерный нивелир
Несмотря на достаточно серьезную конструкцию профессиональных лазерных инструментов, простейший построитель лазерных лучей вполне под силу сделать и самим.
Итак, делаем нивелир в домашних условиях. Что потребуется:
небольшой лазерный модуль, в состав которого входит специальный светофильтр, отрисовывающий на поверхности перекрестие лучей. Регулируемая головка модуля позволяет сфокусировать луч до нужной резкости. Стоимость такого модуля составляет 250-300 руб.
Подойдет и простейшая китайская лазерная указка различной мощности (следует понимать, что от нее будет зависеть дальность качественного луча), которая может давать как простой луч, так и крест.
- в качестве основы можно взять ровную и плоскую пенопластовую стенку от упаковки любого бытового товара, толщина стенки составляет около 1-2 см;
- четыре небольших гвоздика и достаточно плотная проволока;
- стеклянная миска с водой или маслом.
Последовательность действий по конструированию заключается в следующем:
- На лазерный модуль наматывается в виде пружинки проволока, следует оставить два достаточно длинных хвостика слева и справа для более надежной последующей фиксации излучателя.
- Лазерный модуль кладется на пенопластовую основу и фиксируется с двух боков гвоздиками — по два с каждой стороны.
- В прозрачную миску наливается вода, и пенопластовая платформа с излучателем аккуратно запускается в плавание: какой бы неровной не была поверхность, на которой стоит миска, жидкость всегда найдет и выровняет свой идеальный горизонт – отличный и достаточно точный природный уровень, который всегда под руками при наличии водопроводной системы или бутылки с водой.
Несомненным плюсом такого устройства является его простота, быстрота исполнения (не дольше 10 минут) и очевидная дешевизна – стоимость всего прибора равняется стоимости лазурной указки. Используя мощные лазерные указки можно существенно увеличить расстояние нивелирования.
Настройка прибора
Для настройки самодельного лазерного нивелира можно использовать разные методы, но один из самых простых – применение зеркала. На схеме ниже показано, как задействуется этот прием.
После первичного монтажа устройства лазер включается и в месте его падения на стену (любую другую подходящую плоскость) крепится с помощью кусочка пластилина небольшое зеркало. С помощью уровня добиваются строго вертикального (перпендикулярной планируемому положению луча) положения зеркальной плоскости. После этого вновь включают лазер. При совпадении падающего (исходящего из прибора) и отраженного луча настройка считается качественной. Если совпадения не происходит, меняют положение лазерного излучателя до достижения желаемого результата.
Для настройки лазерного прибора, имеющего в качестве целеуказателя линию, а не точку, применяют мишень-рейку (удобно использовать металлический профиль для гипсокартона). В месте, где на вертикальной поверхности отражается световая линия, прижимают мишень (рейку) и с помощью уровня проверяют ее горизонтальность (или вертикальность, в зависимости от положения лазера).
Проверить правильность настройки можно и более быстрым способом. На схеме показано, как с помощью пузырькового уровня и натянутого шнура проверяется горизонтальность линий, соединяющих лазерный излучатель и шурупы на стене в месте падения луча.
Заключение
Конечно же, это далеко не все варианты, позволяющие сделать лазерный уровень своими руками. На самом деле среди профессиональных строителей достаточно много талантливых людей, которые способны из подручных материалов соорудить нивелиры, по точности не отличающиеся от профессиональных моделей. Мы привели только 3 самых простых варианта, которые при необходимости можно усовершенствовать для использования в различных помещениях.
Руслан Васильев
Лазерный нивелир – это весьма полезный строительный инструмент, при помощи которого можно очень быстро и с высокой точностью произвести отбивку уровня, потратив на это минимум времени и усилий. Для того чтобы пользоваться им, вам не нужно владеть какими-либо особенными навыками и знаниями – достаточно положить этот прибор на пол (или на стену), включить и подождать, пока аппарат спровоцирует строго прямые горизонтальные линии на конкретной поверхности.
Однако за всю эту точность приходится платить, и зачастую немалые деньги. Поэтому сегодня мы рассмотрим вопрос «Как самостоятельно сделать лазерный уровень».
