Круглопильный станок из ручной циркулярки
Чтобы обеспечить максимальную безопасность при работе с круглопильным станком, стол рекомендуется привинтить к полу. Столешница должна быть как можно толще. Для увеличения степени прочности можно обшить ее тонкими металлическими листами. Это же увеличит скольжение заготовок, сделает работу более комфортной. Главное отличие станка от настольного типа конструкции — крепление болгарки производится не над столом, а под его поверхностью.
Для надежной фиксации используются саморезы, хомуты и другие специально заготовленные детали. Щель в столешнице тоже должна составлять порядка 4 мм от каждой стороны циркулярного диска. При необходимости можно оборудовать станок направляющими элементами из бруса, закрепленными саморезами.

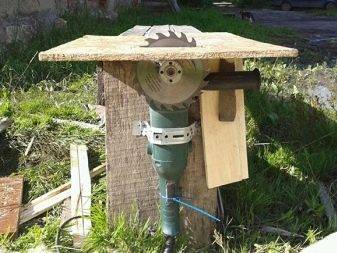

Из болгарки сделать циркулярку очень просто
Заготовки подавать другими заготовками. Помнить, что нижняя часть диска должна вращаться по направлению к мастеру. Нельзя становиться при работе на одной линии с кругом, так как при очень высоких оборотах он может соскочить. Во время работы мастер обязан быть максимально бдительным и осторожным.
Здравствуйте, уважаемые моделисты! Я думаю, каждый сталкивался с проблемой изготовлением реек для своих проектов. Поэтому было решено построить циркуляру на базе болгарки. Идея не новая, в интернете уже написано множество стаей, ну разрешите и мне вставить свои пять копеек. Предупреждаю, что циркулярка (особенно сделанная своими руками) — это опасный инструмент! Я, как автор этой статьи, не несу ответственность за вашу жизнь и здоровье!!!
Для постройки этого агрегата нам понадобится:1) Болгарка (с максимальными оборотами – 10 000 об/мин)2) Диск 125мм для дерева (с оборотами – 10 000 об/мин)3) Листы металла толщиной 4 мм. и 2.5 мм.Обороты диска и болгарки должны совпадать, потому что при завышениях оборотах болгарки может диск разлететься, а при заниженных — рез не будет чистым.
Сначала из листа металла толщиной 4 мм (лучше брать 5мм) я вырезал «стол» размером 450мм. на 340мм. и вырез для диска. Потом примерял болгарку вместе с диском. Отметил где она будет крепится, просверлил отверстие и прикрутил ее болтом. Вторая точка фиксации находится на уголке (об этом неже).
Далее из листа металла 2.5 мм. выгнул уголки. После подгонки всей конструкции, она предварительно была собрана на болтах и гайках. Удостоверившись, что болгарка не болтается, а хорошо закреплена, болты и гайки были заменены на заклепки. Для изготовления закльопок были использованы советские шурупы для дерева. Толщина пропила 2.2 мм. Пилит чисто, результатом даволен)
А теперь немного об эксплуатации этого девайса. Первое, включение и выключение циркулярки производится с помощью выключателя на переноски (то есть при сборке надо включить болгарку и НЕ ЗАБЫВАТЬ ОБ ЭТОМ). Работа на ней должна длится не дольше 15-20 минут, чтобы болгарка не перегревалась. И самое главное соблюдайте технику безопасности!
Хочу всех поздравить с наступившим Новым Годом и пожелать удачи, счастья, здоровья и творческих успехов! И пусть в вашей жизни все будет все хорошо!)
P.S. Хочу всех поздравить с наступившим Новым Годом и пожелать удачи, счастья, здоровья и творческих успехов! И пусть в вашей жизни все будет все хорошо!)
Круглая пила, или проще «циркулярка», может пригодиться любому мужчине как во время капитального домашнего ремонта, так и просто в хозяйстве. И если она вдруг понадобилась — совсем не обязательно бежать за ней в магазин. Можно взять болгарку и, потратив немного свободного времени, своими руками превратить её в циркулярку.
Как сделать циркулярку из болгарки своими руками? Для этого не нужны специальные чертежи или профессиональные навыки. Потребуется немного терпения и наличие в доме некоторых инструментов и подручных средств:
- отрезной круг по дереву (150-180 мм);
- электродрель;
- арматурные пруты;
- металлические хомуты;
- болты, гайки, шайбы.
Конструкция самодельной циркулярки из болгарки
Возможны два варианта конструкции:
- Ручная дисковая пила из болгарки;
- Стационарная циркулярка.
Первый вариант предусматривает использование инструмента в качестве ручной электропилы с небольшой доработкой — сборкой и установкой упора, ограничивающего глубину проникновения диска в материал, и защищающего от рывков и резких движений. Обойтись обычной установкой пильного диска в качестве отрезного круга не получится — малейший перекос вызовет заклинивание, резкий рывок или иную опасную реакцию инструмента, которая может закончиться серьезными травмами.
Простейший способ — установка упора, который представляет собой плоскую площадку, скользящую по поверхности заготовки. Он крепится к инструменту при помощи хомутов или на болтовое соединение в отверстие для установки рукоятки. Некоторые мастера делают площадку из металлических уголков, расположенных по обе стороны диска на небольшом расстоянии (2-3 мм).
В любом варианте ручная циркулярная пила из болгарки слишком опасна и не позволяет хорошо контролировать линию реза из-за установленной защиты. Снимать ее ни в коем случае нельзя, так как опилки, летящие в лицо, способны стать причиной травм.
Пример циркулярной пилы

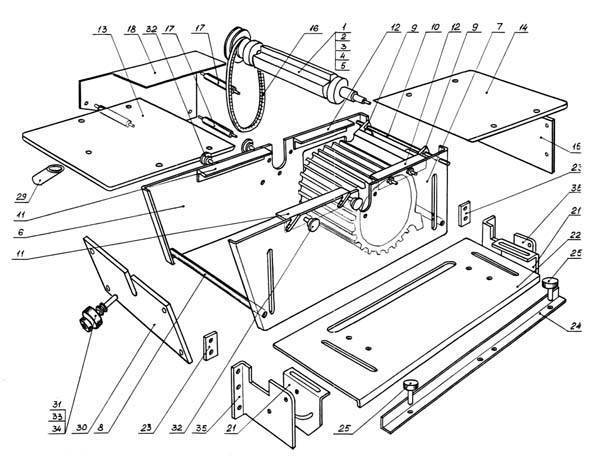

Создание стационарного варианта своими руками позволяет получить более безопасный и удобный пильный станок по дереву, обладающий практически полным функционалом обычной классической циркулярной пилы. Основным элементом такого станка служит стол, в котором сделана прорезь для диска. С нижней стороны прикрепляется болгарка. Появляется возможность установить регулируемый упор, позволяющий настраивать ширину отрезаемых планок. В зависимости от возможностей и необходимости можно сделать приспособление для торцевания и нарезки одинаковых заготовок заданной длины.
Частота вращения вала болгарки втрое превышает предельную скорость обычного пильного диска, поэтому он быстро тупится и изнашивается. Для создания штатного режима работы пильного диска некоторые мастера используют понижающий редуктор. Это позволяет получить оптимальную скорость вращения, уменьшить риск перегрева и получения травм, но значительно усложняет конструкцию. Найти готовый редуктор непросто и затратно, поэтому обычно используют только болгарку.
Конструкция обычно состоит из следующих узлов:
- станина (основание);
- рабочий стол;
- двигатель и приводной вал (в нашем случае оба элемента заменяет болгарка);
- упор, предназначенный для настройки ширины отрезаемых деталей;
- скользящая по продольным направляющим площадка, позволяющая отрезать детали заданной длины (опционально, изготавливается по необходимости).

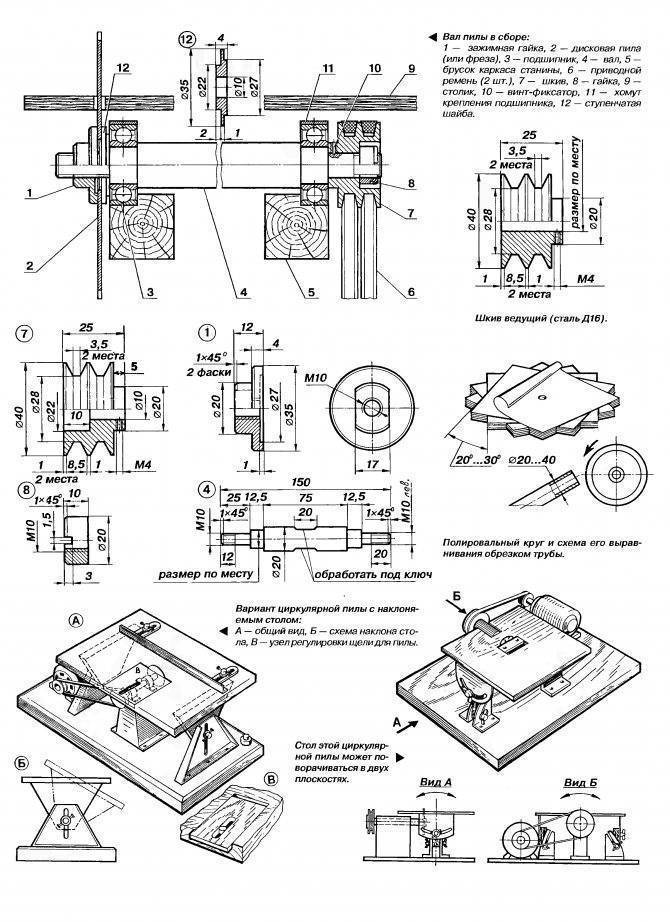

Пример циркулярного станка по дереву
Как сделать циркулярную пилу из болгарки? Процесс изготовления
Такие уголки устанавливаются по обе стороны от режущего зубчатого диска, не забывая о минимальных допусках по 3-4 миллиметра в каждую сторону. Их положение должно быть строго горизонтальным относительно обрабатываемой поверхности, причем кромки подвижных уголков необходимо закруглять определенным образом. Для выполнения больших объемов работ, желательно перестраховаться и соединить углы между собой поперечным креплением (болт с двойной резьбой и двумя гайками). После выполнения всех описанных выше манипуляций, сам корпус болгарки рекомендуется поместить в заранее вырезанный из листовой стали хомут, причем делать это следует таким образом, чтобы в итоге винтовая стяжка смотрела вниз. Уже к полученной стяжке с помощью крепежного болта присоединяют двойную полосу из жести или оцинковки, в которой должно быть заранее высверлено отверстие, предназначенное для присоединения к фиксирующему элементу.
В корпусе редуктора также должны быть выполнены отверстия с резьбой, предназначенные для болтов более мелкого диаметра. Главным предназначением этих отверстий является фиксация осевой рукоятки и вполне естественно, что перед тем, как их выполнить, необходимо сверить разметку, предварительно разобрав редуктор на составляющие. Осевая рукоятка гораздо более удобна в эксплуатации, чем к примеру тот же ее аналог, размещенный в боковой части циркулярной пилы такого плана, а все потому, что даже выполнение самых примитивных ровных пропилов с ней будет осуществляться гораздо легче и быстрее. Что касается выбора материала для рукоятки, то наиболее оптимальным вариантом в этом плане является металл и для этих целей вполне сгодится прут или отрез, изготовленный из толстостенной трубы. Отверстия под крепления необходимо выполнять в рукоятке заблаговременно, стараясь не расплескать ее края, иначе она будет гнуться в процессе.
Для дальнейшего обустройства понадобится еще один стальной прут, диаметр поперечного сечения которого будет составлять не менее 4 миллиметров. В данном случае речь идет об изготовлении регулировочной штанги, один конец которой загибают в виде петли, в то время, как второй подводят к переднему болту упора, для чего необходимо расплескать его край и просверлить в нем соответствующее отверстие
При этом не следует забывать о таком важном нюансе, как соблюдение продольного зазора по всей протяженности этого прута, размер которого должен учитывать высоту всех используемых ранее крепежных элементов. Что касается самих креплений, то для прута с поперечным сечением в шесть миллиметров вполне достаточно будет двух фиксирующих болтов. Окончательный этап работы предполагает нарезание резьбы с определенным шагом на свободном крае металлического прута, которая позволяет беспрепятственно вводить его в отверстие рукоятки
Окончательный этап работы предполагает нарезание резьбы с определенным шагом на свободном крае металлического прута, которая позволяет беспрепятственно вводить его в отверстие рукоятки.
При этом не следует спешить с накручиванием на конец прута фиксирующих гаек, ведь если первую надевают сразу, то вторую необходимо использовать только после окончательного закрепления хвоста в отверстии. Помимо прочего, не стоит воспринимать данные элементы исключительно в качестве надежного крепления, ведь с их помощью можно будет регулировать глубину пропила готового агрегата. Как вариант, можно изготовить и мини-вариант циркулярной пилы на основе болгарки, которую чаще всего используют в качестве настольного устройства. Для того, чтобы воплотить задуманное в реальность, достаточно просто к описанной выше конструкции добавить вспомогательный элемент в в виде станины «П»-образной формы. Обычно ее формируют либо из стального прута, либо из толстостенной трубы с диаметром поперечного сечения, равным 15 сантиметров.
Такая станина нуждается в обязательной доработке, которая в первую очередь выражается в фиксации к ее поперечине качающего рычага, а также к сгибу ее нижних краев по направлению к самому распилу. Последняя манипуляция обычно применяется только для выставления общей горизонтали корпуса агрегата. После того, как все подготовительные работы будут окончательно завершены, приступают к фиксации усовершенствованной станины к съемной или стационарной рабочей поверхности. Для этого ее изогнутые края крепятся к горизонтали с помощью саморезов и подкосов, увеличивающих прочность всей конструкции.
Достоинства и недостатки самодельной конструкции
В связи с высокой стоимостью заводского станка и ограниченным функционалом, покупка такого устройства целесообразна только при его постоянном использовании. В иных случаях будет дешевле сделать такой станок самостоятельно. К основным достоинствам самодельного станка можно отнести:
- Невысокая стоимость;
- Простота изготовления;
- Возможность подбора режущих дисков различного диаметра;
- Удобство использования;
- Широкий спектр функциональных возможностей.
Кроме того, основным недостатком самодельной циркулярки из болгарки, является время работы. Стационарные станки рассчитаны на непрерывную работу в течение нескольких часов, в то время как электромотор болгарки может работать только 15 – 20 минут. Превышение этого времени приводит к перегреву силовой установки и преждевременному выходу из строя.
Бытовая циркулярка для распила дерева из ручной болгарки является незаменимым помощником в хозяйстве. Изготовление не занимает много времени и усилий, а также не требует наличия специального инструмента. При желании каждый может сделать подобный инструмент у себя дома с минимальными затратами.
Параллельный упор для циркулярки своими руками
Параллельный упор – обязательное приспособление на циркулярном столе, без него выполнить ровный срез практически невозможно. Изготовить его самостоятельно можно следующим образом:
- Из трех полос ламинированного ДСП следует выполнить U-образный профиль, внутрь нужно поместить и зафиксировать вставки, которые придадут жесткости. В итоге получится квадратное сечение.
- Из двух параллельно расположенных реек делается направляющий канал, который болтами прикручивается к торцу стола в перпендикулярном пильному диску положении.
- Затем из МДФ выполняется перевернутая Т-образная конструкция, которая прикручивается к упору и вставляется в канал.
Параллельный упор для циркулярки можно изготовить самостоятельно
Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты. В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов.
Превращение ручной циркулярки в настольную
Первым делом, чтобы превратить циркулярку из ручного инструмента в настольный, следует выбрать, собственно, стол. Он должен быть крепким и устойчивым
Далее понадобится арматурный прут или металлическая труба диаметром 15-22 мм. Эта труба сгибается (или разрезается и сваривается) в виде буквы «П». Затем нижние концы этой конструкции изгибаются, расплющиваются и крепятся к столу любым удобным способом — главное, чтобы держалось прочно и устойчиво.
Затем из двух кусков полой металлической трубы сваривается Т-образный рычаг. Поперечная его часть должна быть предварительно разрезана и разогнута так, чтобы её можно было надеть на перекладину станины, после чего скрепить хомутами. К концу самого рычага, также хомутами, крепится уже готовая ручная циркулярка.
Как сделать кнопку включения циркулярки
После изготовления стационарного станка понадобится выполнить еще одну доработку — это кнопочная станция. Сделать кнопку для включения и отключения пилы необходимо обязательно, так как это позволит быстро в нужный момент прервать работу инструмента. Кроме того, работать стационарной циркуляркой, нажимая кнопку на корпусе электроинструмента, практически невозможно, поэтому об установке кнопочной станции нужно позаботиться на стадии проектирования или окончания работ.
Чтобы сделать кнопку включения, понадобится вывести провода от корпуса инструмента, и подсоединить их к переключателю, размещенному в конструкции изготовленного основания. Если не планируется использовать болгарку на станке, тогда можно использовать более простой способ — зафиксировать кнопку в нажатом положении при помощи хомута, а включать инструмент при помощи подключении вилки в розетку.
https://youtube.com/watch?v=pYpIeRWz9aM%3F
Выбираем систему вращения: редуктор или СПД
Стоит напомнить, что число оборотов болгарки в разы превосходит разрешенное число оборотов циркулярного диска.
Выполнив прямое подключение диска к валу болгарки, мы рискуем испортить инструмент и затупить сам диск гораздо быстрее. Это повлечет за собой поломку в двигателе электроинструмента. Чтобы обеспечить надежную и продолжительную эксплуатации самодельного устройства рекомендуется внедрить систему из шкивов и ремней. Выполняем крепеж шкива к валу болгарки с одной стороны, с другой к валу диска пилы. Обороты болгарки составляют от 9 тыс. до 11 тыс. в мин. Вращение диска пилы должно происходить со скоростью 6700-7400 об/мин.
Необходимо, чтобы соотношение диаметров дисков равнялось соотношениям скорости оборотов. Если поделить одни значения на другие, то получается коэффициент 0,7. Исходя из этого нужно использовать два диска, причем размер диаметра первого должен отличаться на 0,7 диаметра от второго. Установку меньшего диска производим на валу болгарки, большого на валу диска. Все эти детали можно приобрести в авто магазине. С использованием ременных передач должна быть обеспечена система натяжения. Этого можно добиться, если прочно зафиксировать болгарку на каркасе станка, крепление и натягивание рабочей поверхности и дискового вала выполнять нужно по факту, после того как установите ремень.
Правила эксплуатации
Использование при обработке древесины таких конструкций, как самодельные пилы, оснащённые дисками, накладывает на их владельцев определённые обязанности.
Помимо хорошо закреплённого на полу стола и защитного кожуха на диске, необходимо организовать подачу лесопильного материала в обе стороны: справа налево и обратно. Доски и рейки передвигать по станине во время работы циркулярки нельзя руками, для этого следует использовать брусок или его аналог из дерева. Не рекомендуется быть вблизи вращающегося диска на расстоянии меньшем, чем 25-30 см. Нельзя держать близко к пиле руки – можно повредить пальцы.
Сборка скользящего упора для будущей циркулярки
Схема Т-образного упора для цикулярной пилы
Упорно-скользящая конструкция — основа самодельной циркулярной пилы из болгарки. В готовом виде она должна иметь форму буквы «Т». Для изготовления необходимы металлические уголки, расположить которые следует в 4 мм от циркулярного диска. Соединяются они посредством поперечных связей гайками и болтами. Кромки уголков обязательно закругляются, чтобы в дальнейшем не повредить заготовку. В местах соединений шайбами фиксируются щели. Величину просвета можно регулировать.
На готовый корпус надевается хомут из металлического листа и закрепляется винтами. Стальная полоса, сложенная вдвое, закрепляется под задним упорным винтом. Крепления необходимо расположить так, чтобы хомут и стойка стали одним целым. Для последующего закрепления осевой ручки, в корпусе редуктора нужно сделать несколько крепежных отверстий.
Циркулярка из угловой шлифовальной машины
Если у вас есть собственная «болгарка», это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска. С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.
На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.
Затем в редукторе будущего инструмента нужно будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. С помощью сделанных отверстий закрепляется осевая рукоять, потому что «штатная» ручка не даст сделать хороший пропил, даже если у мастера очень сильные руки.
Рукоять создается из металлической трубки или прута. Конструкции можно придать форму рога или скобы. Концы элемента, с помощью которых она будет прикрепляться к редуктору, нужно снабдить отверстиями для установки крепежей.
Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.
С другого конца штанги нужно сделать резьбу, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.
Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.
Что понадобится для переделки болгарки под циркулярку
Принцип изготовления стационарного станка для распиливания древесины из болгарки заключается в том, что электроинструмент необходимо жестко зафиксировать, закрепив его к основанию стола или верстака. Реализовать это не составит большого труда, но для этого понадобятся следующие инструменты и расходные материалы (в зависимости от схемы):
- УШМ или болгарка. Причем для этого рекомендуется брать мощный электроинструмент, так как от этого параметра будут зависеть способности стационарного станка. Если используется маленькая болгарка, то пилить ею можно только тонкие материалы, поэтому следует это учитывать еще на этапе изготовления устройства
- Дрель — нужна для проделывания отверстий, при помощи которых будет выполняться фиксация кронштейнов, удерживающих электроинструмент
- Сварочный аппарат для соединения металлических пластин
- Плиты ДСП
- Хомуты, а также крепежные соединения
На болгарку необходимо установить специальный диск для резки древесины. Использовать диск от циркулярки на болгарку не получится, так как он не подойдет по внешнему и внутреннему диаметру. Диск, устанавливаемый на болгарку для резки древесины, должен соответствовать диаметру посадочного отверстия. Кроме того, наружный диаметр должен иметь выступы — зубья, количество которых напрямую зависит от самого инструмента.
С выбором подходящего диска на болгарку не возникнет никаких трудностей, так как они продаются под соответствующие модели УШМ. Кроме УШМ с кругом для резки древесины, понадобится также подготовить столик, на котором будет фиксироваться электроинструмент. В качестве такого столика подойдет даже каркас или верстак, к которому предъявляется главное требование — это устойчивость.
Это интересно! Углошлифовальная машинка создает вибрации при работе, поэтому для повышения безопасности, основание или станина должны обладать высокой устойчивостью.
Если есть готовый стол, то к нему необходимо только прикрепить электроинструмент. Если стола нет, то его можно сделать из подручных средств. В качестве столешницы можно использовать доски или ДВП. Столешница также выступает в качестве упора.
Чтобы обеспечить неподвижность электроинструмента, надо сделать соответствующее крепление, используя для этого бруски, доски или металлические пластины. Кронштейн для болгарки может быть подвижным или неподвижным, что отражается на качестве применения инструмента. Подвижное крепление позволяет регулировать размер режущего круга. Если кронштейн неподвижный, то регулировать глубина распиливания не получится. В качестве фиксаторов можно использовать хомуты, металлические пластины и прочие материалы, которыми осуществляется надежное и эффективное закрепление УШМ к основанию.
После того, как будет выполнена установка болгарки на основание, останется только последнее действие — проверить работу самодельного инструмента в действии. Для этого выполняется пробный кратковременный пуск, по которому выявляются все дефекты и недостатки конструкции. Если таковых нет, то можно выполнить пробный распил древесины.
Изготовление стационарной циркулярки
В отличие от всех вышеперечисленных вариантов изготовления циркулярной пилы из болгарки своими руками, стационарная модель отличается металлическим каркасом и большей рабочей площадью. Данные параметры напрямую влияют, в первую очередь, на скорость работы циркуляционной пилой и эффективностью использования данного инструмента.
Поэтому каркас для циркулярки своими руками, в данном случае, собирается из металлических уголков на сварку или резьбовое соединение. Поверх металлического каркаса устанавливается широкая рабочая поверхность из фанеры (не менее 24 мм) или обрезной толстой доски.
Болгарка размещается под самим основанием и надежно фиксируется к нему, также посредством металлических уголков. Сбоку, как можно ближе к оператору, в защитном коробе размещаются основные элементы управления циркулярной пилой. О том, какие ещё можно сделать самоделки из старой болгарки, читайте в другом обзоре «мастеров на все руки» navseryki.ru.
Стационарная установка
Станок, похожий на заводские модели, нуждается в грамотном отношении в процессе сборки, поэтому нужно заблаговременно позаботиться обо всех мелочах. Настольный вариант «циркулярки» отличается от стационарного лишь высотой станины, что определяется особенностями работы и размерами будущих заготовок. Разовую обработку можно произвести и с помощью обыкновенной настольной пилы, которую после работы можно с легкостью убрать в кладовую или сарай. А вот мастеру, который постоянно имеет дело с древесиной, потребуется стационарная установка. Следовательно, ему нужно сделать стол для циркулярной пилы своими руками.
Циркулярный станок имеет следующие преимущества:
- Такое оборудование позволяет делать более качественные и глубокие распилы.
- Станок гораздо удобнее ручного оборудования.
Из вышесказанного можно сделать вывод, что циркулярные пилы, изготовленные самостоятельно, обладают вполне понятной и простой конструкцией, а чертежи, которые можно отыскать на просторах Всемирной паутины, значительно упростят процесс сборки оборудования. Перед самостоятельным изготовлением «циркулярки» следует по отдельности рассмотреть все необходимые элементы, чтобы понимать нюансы функционирования и установки самодельного оборудования.
