Цепной конвейер

Особенности и преимущества

Прежде чем остановить свой выбор на определенной модели винтового конвейера, стоит проанализировать его рабочие параметры, которые имеют непосредственную связь с эффективностью агрегата.

1. Направление винта. Плоскость, в которой будет перемещаться сырье должна максимально соответствовать требованиям производственного процесса. Направление может быть горизонтальным или вертикальным.
2. Корпус. Он может иметь форму желоба или закрытой трубы. Во многом, от этой детали зависит способность устройства доставлять материалы на нужную высоту.
3. Длина. Она может быть совсем незначительной (всего несколько метров), а может достигать 40 м.
4. Производительность. Ее показатель зависит не только от мощности конкретной модели, но и от материала, который вы предполагаете перемещать.
5. Механизм. Исполнение устройства может быть как стационарным, так и мобильным. Во втором случае, конвейер устанавливается на колесную базу. Это позволяет перемещать его по цеху или транспортировать к месту погрузки сырья.

Принцип действия цепных конвейеров

На производствах и предприятиях разнообразных профилей достаточно частым стало применение цепных конвейеров в технологических линиях и процессах. Такие перегружатели предназначены для перемещения громоздких и объемных грузов, для веществ, которые обладают высоким температурным диапазоном.

Производительность этого типа конвейеров весьма большая по сравнению с аналогами ленточного исполнения. Хоть и обычно они обладают значительными габаритными размерами, цепные перегружатели способны выполнять возлагаемую на них работу на очень высоком техническом уровне. Следовательно, не обращая внимания на их высокую стоимость и проблемное техническое обслуживание, которое им необходимо, перегружатели цепного типа показали себя как стабильно работающее и износостойкое механическое оборудование. Наиболее широкое распространение цепные агрегаты получили в автомобильной и машиностроительной промышленности, где составные детали и запчасти для различных механизмов подаются как раз при помощи конвейеров этого типа.

Принципом работы этих машин является то, что крутящий момент на исполнительные механизмы здесь подается за счет цепей. Таких составных частей цепного перегружателя в зависимости от инженерных замыслов может быть одна или две. Конвейеры сконструированы таким образом, что есть возможность производить загрузку, транспортировку, сразу на двух ветках и последующую разгрузку перемещаемого вещества. Цепные агрегаты имеют конструкцию короба, в корпусе которого размещена перегородка. Сконструированы цепные перегружатели из унифицированных узлов для упрощения проведения ремонтов и технических обслуживаний. Конструкция конвейера предусматривает три отсека: проводную, секцию для натяжения и промежуточную секцию. Приводным органом такого перегружателя является цепь, оснащаемая специальными скребками. Цепь, в зависимости от технических требований и условий работы оборудования, может быть кованой или иметь круглозвенную конструкцию.

В процессе работы этого агрегата, скребковая цепь погружается в слой вещества, заполняющее все рабочее пространство короба. Продукт подбирается нижней ветвью цепей и транспортируется вместе с ними непрерывно.

Далее перемещаемый груз подается в конвейер сквозь загрузочное отверстие, вмонтированное в крышку промежуточного отсека, и транспортируется цепью по дну до места окончательной выгрузки.

Окончательная выгрузка вещества выполняется из разгрузочной воронки, которая установлена в приводном отсеке.

На какие машины ставился силовой агрегат 3SZ VE

А теперь давайте посмотрим на какие автомобили ставился этот силовой агрегат под названием 3SZVE. Мотор можно увидеть на:

• Daihatsu Terios;
• Daihatsu Taruna;
• Toyota bB;
• Toyota Avanza;
• Тойота Пассо Сетте;
• Тойота Раш.

Terios продают в Южной Америке. По своей сути автомобиль считается почти копией транспортного средства Toyota Rush. Поэтому на нее ставится одинаковый двигатель от этой компании 3SZ VE.

Расход топлива на автомашинах с этим двигателем начинается от 5,1 литра на 100 километров при движении по трассе. Если машина постоянно двигателя по городу с пробками и остановками на светофорах, то расход горючего увеличивается семи с половиной литров. В смешанном же режиме движок потребляет 6,2 литра.

На этот мотор похожи силовые агрегаты от следующих компаний:

• Дэу G15MF;
• Nissan QG15DE;
• Ford UEJB;
• Honda L15A.

Несмотря на то, что этот движок является широко используемым среди малолитражек, многие пользователи негативно отзываются о двигателе 3SZ VE. Однако есть много и положительных отзывов.

Виды цепных конвейеров

Среди разнообразия конструкций цепных конвейеров выделяют следующие основные виды:

• Вертикальные. Предназначены для подъема полезной нагрузки с уровня на уровень вертикально или под крутым углом. Они снабжаются захватами, контейнерами или открытыми площадками для размещения перемещаемого материала или предметов. Преимущество их заключается в малой занимаемой площади и возможности непрерывной подачи груза. Управление такими устройствами, в отличие от лифтов, не требует постоянного вмешательства оператора или автоматизированной системы.
• Горизонтальные. Применяются для транспортировки сыпучих ил полужидких субстанций, как мелкодисперсных, так и кусковых. Для перемещения мелкодисперсных материалов используются закрытые пылезащищенные цепные конвейеры.
• Наклонные. Допускается уклон до 45°. Снабжаются защитными бортиками для предотвращения падения груза с высоты.

Горизонтальные конвейеры применяются также для перемещения туш в морозильниках, подачи деталей на основной сборочный конвейер.

Рабочие инструменты скребковых конвейеров

• став
• цепь
• скребки
• желоба
• приводная станция
• концевая головка

Информация о работе

Уважаемый посетитель!

Чтобы распечатать файл, скачайте его (в формате Word).

Ссылка на скачивание — внизу страницы.

Содержание работы

1 НАЗНАЧЕНИЕ, УСТРОЙСТВО И РАБОТА МАШИНЫ

1.1 Назначение скребковых конвейеров

Скребковые конвейеры предназначены для транспортирования самых разнообразных грузов: легкосыпучих, мелко- , средне- , и крупнокусковых. Очень широко распространены в различных отраслях промышленности. Занимают одно из первых мест среди машин непрерывного транспорта по универсальности применения.

1.2 Устройство скребковых конвейеров

Рисунок 1- Скребковый конвейер

1- груз; 2 – желоб; 3 – скребок; 4 – тяговый элемент; 5 – ведущая  звездочка;

6- ведомая звездочка;7- натяжное устройство.

Скребковые конвейеры разделяют на два типа, отличающиеся принципом перемещения груза и конструктивным исполнением:

А) К первому типу относятся собственно скребковые конвейеры (или конвейеры с высокими скребками);

Б) Ко второму типу – конвейеры сплошного волочения (или конвейеры с погруженными скребками), в которых груз перемещается не отдельными порциями каждым скребком, а сплошной массой, заполняющей часть сечения желоба. Процесс сплошного волочения основан на том, что сопротивление прохождения скребков через сыпучий груз, помещенный в желоб с гладкими стенками, оказывается больше сопротивления трения груза о дно и стенки желоба. При движении цепи верхние слои груза увлекаются скребками  с нижними слоями и перемещаются вдоль желоба.

1.3 Работа скребковых конвейеров

Скребковые конвейеры основаны на принципе волочения транспортируемого груза 1 по желобу 2, плоскому настилу или подстилке из груза при помощи скребков 3, прикрепленных к тяговому элементу 4, приводимому в движение при помощи ведущей звездочки 5.

Таким образом, груз образует сплошное тело волочения высотой, превышающей высоту скребка hс. Процесс сплошного волочения основан на том, что сила сцепления Fс верхнего свободного слоя В груза с нижним принудительно перемещаемым слоем Н, действующая на границе этих слоев, превышает сумму силы трения  Nж верхнего свободного слоя о стенки желоба и усилия Wг , затрачиваемого на подъем или спуск (при движении вверх ставят знак «плюс», вниз – «минус») свободного слоя груза.

Fс ≥ Nж ± Wг

Иначе говоря, перемещение слоя груза, расположенного над цепью со скребками, в данном случае обеспечивается потому, что усилие продергивания скребкового полотна сквозь толщу груза оказывается больше силы сопротивления движению указанного слоя.

Важно отметить, что груз, перемещаемый по этому принципу, меньше подвержен перемешиванию и крошению (измельчению), чем в случае транспортирования груза конвейерами с высокими скребками. 2 ТЯГОВЫЙ РАСЧЕТ КОНВЕЙЕРА МЕТОДОМ ОБХОДА ПО КОНТУРУ. 2 ТЯГОВЫЙ РАСЧЕТ КОНВЕЙЕРА МЕТОДОМ ОБХОДА ПО КОНТУРУ

2 ТЯГОВЫЙ РАСЧЕТ КОНВЕЙЕРА МЕТОДОМ ОБХОДА ПО КОНТУРУ

2.1 Исходные данные:

Тип конвейера – скребковый.

Вид груза – уголь.

=10м

=10м

=15м

Производительность конвейера – 30 т/ч.

Режим работы – средний.

2.2 Дополнительные данные

Плотность

Максимальный размер куска рядового груза

Угол естественного откоса в покое – 30о.

Среднее значение коэффициента трения по стали (fВ= 0,54).

Коэффициент внутреннего трения насыпного груза (f= 0,75).

2.3 Определение скорости полотна:

Скорость полотна принимают с учетом свойств груза и производительности в пределах 0,1 – 1 м/с. Принимаем скорость конвейера равной v = 0,6 м/с.

Рисунок 1 – Геометрическая схема конвейера

2.4 Определение размеров желоба

Площадь поперечного сечения желоба А, м2:

, где — производительность конвейера, т/ч; n — скорость движения тягового элемента, м/с; r — насыпная плотность груза, т/м3;  — коэффициент использования объема желоба.

Приближенно  рассчитан  по эмпирической формуле:

где  угол наклона конвейера к горизонту;  условный угол, равный 600 для хорошо сыпучих и 850 для плохо сыпучих грузов.

Площадь поперечного сечения желоба:

Для того чтобы определить размеры желоба через площадь А, задаются коэффициентом , который назначается в пределах 2,4 – 4,5. Принимаем . Ширина желоба, выраженная через высоту:

Ширина желоба при принятом соотношении с высотой:

где hж – рабочая высота желоба.

Ширина желоба:

Полученное значение округляют до ближайшего большего по нормальному ряду. Принимаем

Рабочая высота желоба (высота слоя груза):

При принятых размерах желоба производительность скребкового конвейера:

2.5 Тяговый расчет:

Тяговый расчет скребкового конвейера выполнен по отдельным участкам. Сопротивления движению груза и ходовой части рассчитаны по формулам:

где Si – натяжение цепи в конце рассматриваемого участка.

Работа и устройство ленточного конвейера

Лента – рабочий орган конвейера, предварительно натягивается и соединяется. Силой трения между лентой и приводным барабаном она приводится в действия. Причем определяющим фактором является сила трения, за счет которой движется грузонесущий и тяговый орган. Для исключения прогиба ленты по длине конвейера устанавливают роликоопоры, на которые она и опирается во время движения. Как вы видите, устройство агрегата довольно простое. Интересным моментом является быстрота замены износившейся ленты. Делается это следующим образом: во время работы конвейера в месте стыковки грузонесущий орган распаривается и к нему, путем наклепки или вулканизации, крепят новую ленту. После того как приводной барабан делает полный цикл, закрепляется второй конец. Такой подход хорош тем, что практически нет простоя оборудования во время работы, так как монтаж осуществляется за несколько минут, хотя многое зависит от вида тягового органа. Для очистки ленты устанавливаются щетки, а во избежание перекоса используются центрирующие ролики. Устройство ленточного конвейера таково, что агрегат можно использовать во многих отраслях промышленности. Сейчас давайте пойдем дальше.

Виды цепных конвейеров

Среди разнообразия конструкций цепных конвейеров выделяют следующие основные виды:

• Вертикальные. Предназначены для подъема полезной нагрузки с уровня на уровень вертикально или под крутым углом. Они снабжаются захватами, контейнерами или открытыми площадками для размещения перемещаемого материала или предметов. Преимущество их заключается в малой занимаемой площади и возможности непрерывной подачи груза. Управление такими устройствами, в отличие от лифтов, не требует постоянного вмешательства оператора или автоматизированной системы.
• Горизонтальные. Применяются для транспортировки сыпучих ил полужидких субстанций, как мелкодисперсных, так и кусковых. Для перемещения мелкодисперсных материалов используются закрытые пылезащищенные цепные конвейеры.
• Наклонные. Допускается уклон до 45°. Снабжаются защитными бортиками для предотвращения падения груза с высоты.

Горизонтальные конвейеры применяются также для перемещения туш в морозильниках, подачи деталей на основной сборочный конвейер.

Классификация ленточных конвейеров

Существуют некоторые признаки, по которым условно данные устройства можно разделить на несколько групп:

• по области применения: бывают общего назначения, специальные и подземные (транспортировка людей, катучие, а также передвижные);
• по форме трассы: простые (с прямолинейным участком), сложные (с наклонной ломаной трассой), а также криволинейные или пространственные (изгиб в плоскости грузонесущего органа);
• по направлению движения груз: подъемные и спускные;
• по форме ленты и размещению груза: бывает плоская и желобчатая лента в различных модификациях;
• по углу наклона трассы: горизонтальные, наклонные, крутонаклонные (угол более 22 градусов) и вертикальные.

Стоит понимать, что, помимо этого, схема ленточного конвейера предусматривает использования различного тягового и грузонесущего органа. Ленты бывают резинотканевыми, резинотросовыми, проволочными, а также стальными. Тип ленты выбирается исходя из того, в каких условиях она будет работать. К примеру, стальные тяговые органы применяются для работы при высоких температурах (до 850 градусов), точно так же, как и проволочные, которые могут транспортировать грузы при рабочей температуре 1100 градусов по Цельсию.

Существует несколько типов цепных конвейеров:

• желобчатый или скребковый конвейер предназначен для транспортировки сыпучих материалов, обладает возможностью самозагружаться, захватывая груз скребками из штабеля;
• тележечный тип – разделенный на секции или зоны для транспортировки отдельных партий или разных видов грузов;
• уборочный конвейер — применяют для транспортировки легкосыпучих, зернистых и мелкокусковых грузов;
• пластинчатый тип — для горизонтальной и наклонной транспортировки насыпных и штучных грузов по прямой или сложной трассе;
• подвесные;
• люлечные;
• ковшовые конвейеры и др.

Отличаются они способом и тарой, в которой транспортируется груз.

Принцип действия цепных транспортеров

Как и у ленточного транспортера, принцип работы основан на обращении закольцованной цепи вокруг ведущего и натяжного барабана. За счет натяжения цепи с ведущего колеса на ведомое передается крутящий момент. В ходе линейного перемещения цепи по рабочей ветви закрепленные на ней скребки, короба или контейнеры перемещают полезный груз.

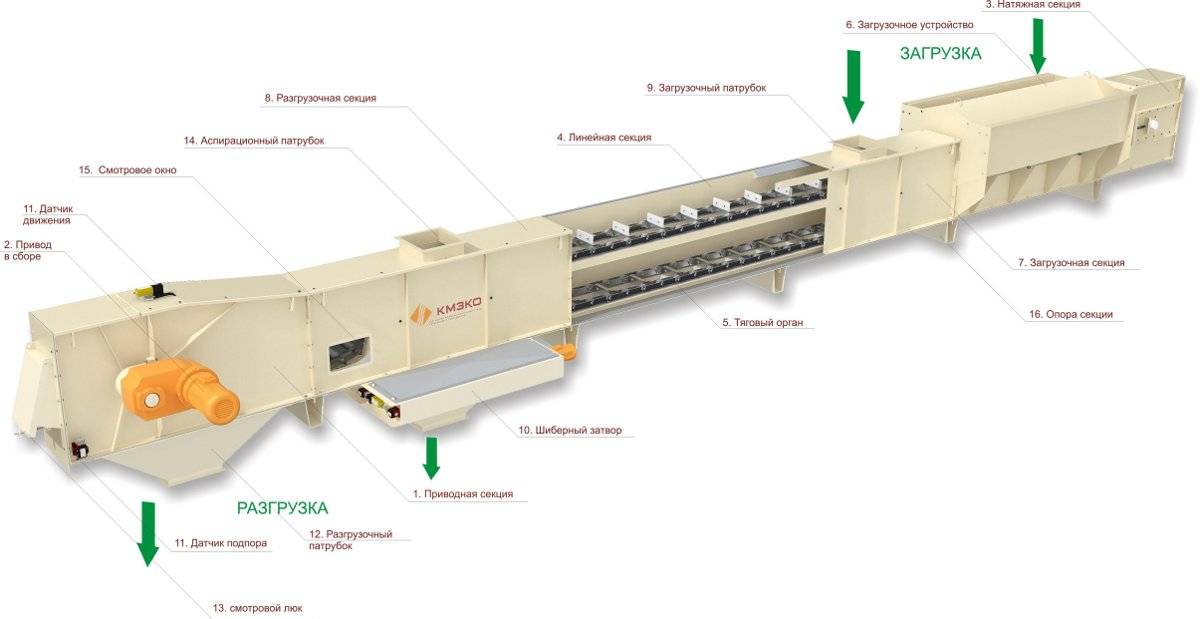

Цепной конвейер скребкового типа имеет рабочую ветвь, оснащенную скребками. Она движется в коробе. Это дает возможность перемещать сыпучие и полужидкие субстанции. Скребки погружаются целиком или полностью и увлекают груз за собой. В конце рабочей ветви размещается выходной патрубок, через который транспортируемая субстанция покидает транспортер. В других типах полезная нагрузка размещается в коробах, черпаках, контейнерах или на открытых площадках, закрепленных на цепи. Такие устройства могут перемещать и жидкие грузы.

Приводной орган конвейера весьма прочен, может выдерживать как большие физические нагрузки, так и значительные перепады температуры. Это открывает данному классу конвейеров путь в горячие цеха металлургических, химических и машиностроительных предприятий и в стационарные морозильные установки большой мощности и площади.

Цепь может изгибаться в любом направлении, поэтому конфигурация конвейера может быть выбрана исходя из потребностей производства.

От чего зависит производительность цепного транспортера?

Учитывая, что важнейшим элементом этого оборудования являются цепи для конвейеров, именно им и нужно уделять особое внимание. Они различаются по способности выдержать определенную нагрузку и могут быть:

• одно- и двухрядными
• снабженными резиновыми накладками
• накопительными
• оснащенные дополнительными приспособлениями

Чтобы цепь могла выдержать высокую нагрузку, конвейер дополнительно оснащается жесткой стальной рамой.

В целом, любой цепной транспортер отличается высочайшей производительностью и надежен в любых условиях эксплуатации. Мы поможем подобрать оборудование, которое впишется в любую упаковочную линию, включая уже имеющуюся на предприятии, и в любой ситуации эта техника будет очень неприхотливой в использовании и обслуживании. Транспортеры и цепи для конвейеров в НПФ «Мастер сервис» предлагаются по оптимальной стоимости, а их изготовление и доставка осуществляются в кратчайший срок, что позволит вам оперативно укомплектовать производственную линию и начать работу с любой продукцией.

Принцип действия цепных конвейеров

На производствах и предприятиях разнообразных профилей достаточно частым стало применение цепных конвейеров в технологических линиях и процессах. Такие перегружатели предназначены для перемещения громоздких и объемных грузов, для веществ, которые обладают высоким температурным диапазоном.

Производительность этого типа конвейеров весьма большая по сравнению с аналогами ленточного исполнения. Хоть и обычно они обладают значительными габаритными размерами, цепные перегружатели способны выполнять возлагаемую на них работу на очень высоком техническом уровне. Следовательно, не обращая внимания на их высокую стоимость и проблемное техническое обслуживание, которое им необходимо, перегружатели цепного типа показали себя как стабильно работающее и износостойкое механическое оборудование. Наиболее широкое распространение цепные агрегаты получили в автомобильной и машиностроительной промышленности, где составные детали и запчасти для различных механизмов подаются как раз при помощи конвейеров этого типа.

Принципом работы этих машин является то, что крутящий момент на исполнительные механизмы здесь подается за счет цепей. Таких составных частей цепного перегружателя в зависимости от инженерных замыслов может быть одна или две. Конвейеры сконструированы таким образом, что есть возможность производить загрузку, транспортировку, сразу на двух ветках и последующую разгрузку перемещаемого вещества. Цепные агрегаты имеют конструкцию короба, в корпусе которого размещена перегородка. Сконструированы цепные перегружатели из унифицированных узлов для упрощения проведения ремонтов и технических обслуживаний. Конструкция конвейера предусматривает три отсека: проводную, секцию для натяжения и промежуточную секцию. Приводным органом такого перегружателя является цепь, оснащаемая специальными скребками. Цепь, в зависимости от технических требований и условий работы оборудования, может быть кованой или иметь круглозвенную конструкцию.

В процессе работы этого агрегата, скребковая цепь погружается в слой вещества, заполняющее все рабочее пространство короба. Продукт подбирается нижней ветвью цепей и транспортируется вместе с ними непрерывно.

Далее перемещаемый груз подается в конвейер сквозь загрузочное отверстие, вмонтированное в крышку промежуточного отсека, и транспортируется цепью по дну до места окончательной выгрузки.

Окончательная выгрузка вещества выполняется из разгрузочной воронки, которая установлена в приводном отсеке.

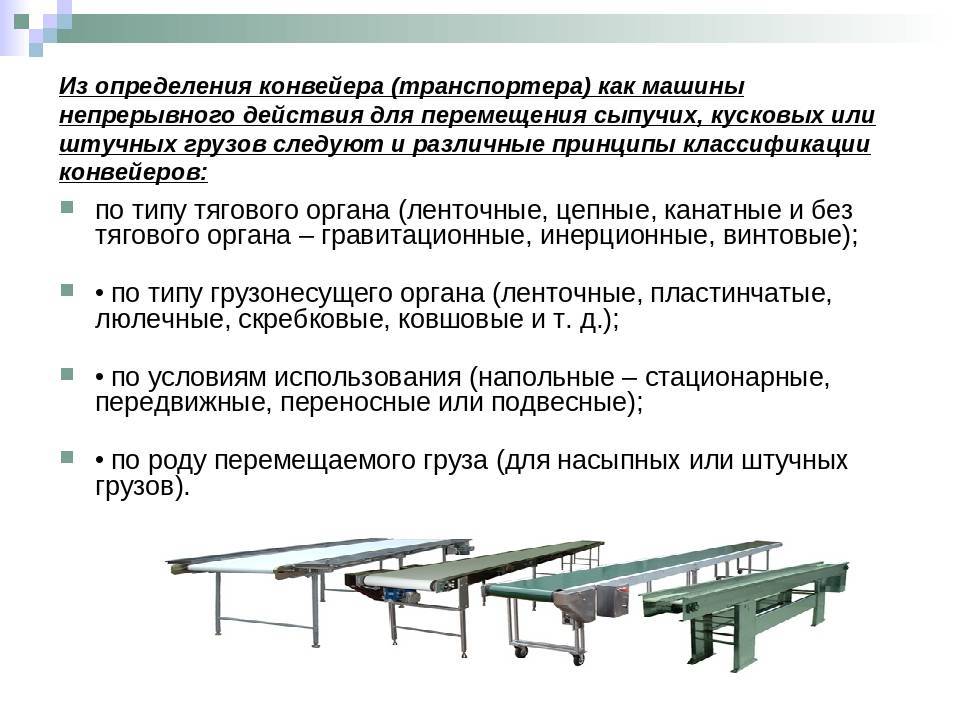

Виды конвейеров

Существует несколько основных типов конвейеров: ленточные конвейеры, пластинчатые конвейеры, скребковые конвейеры, цепные конвейеры, подвесные конвейеры, винтовые конвейеры, роликовые конвейеры, инерционные конвейеры, качающиеся конвейеры, вибрационные конвейеры. Рассмотрим для чего предназначены данные виды конвейеров.

Пожалуй, наиболее распространенным типом конвейера является ленточный конвейер, предназначенный для перемещения насыпных, кусковых и штучных грузов, как на короткие, так и на дальние расстояния. В конструкции ленточного конвейера тяговым и грузонесущим органом является лента, движущаяся по стационарным роликоопорам. Натяжение ленты производится при помощи приводного и натяжного барабанов. Основными преимуществами ленточных конвейеров является высокая надежность и производительность от нескольких тонн в час до нескольких тысяч тонн в час.

Пластинчатые конвейеры предназначены для перемещения в горизонтальной плоскости или с небольшим уклоном штучных грузов (от 0,5 кг до 500 кг и более) и крупнокусковых грузов. Преимуществом пластинчатого конвейера является возможность транспортировать грузы с острыми кромками, грузы, нагретые до высоких температур. Также пластинчатые конвейеры находят широкое применение в пищевой промышленности.

Скребковые конвейеры — еще один вид конвейеров, предназначенный для перемещения сыпучих или кусковых грузов по желобу или трубе при помощи движущихся скребков. Однако применение скребковых конвейеров ограничено ввиду быстрого износа скребков и желобов, а также большого расхода энергии на преодоление сопротивления материала. Разновидностью скребковых конвейеров являются конвейеры с погруженными скребками. У таких конвейеров скребки перекрывают только часть желоба, при этом груз заполняет желоб целиком или большую его часть. Такие конвейеры используются чаще всего для перемещения мелкосыпучих грузов в горизонтальном, вертикальном или наклонном направлении.

Еще одним крайне распространенным видом конвейеров являются цепные конвейеры или, как они называются по-научному, конвейеры с несущими и ведущими цепями. Такие конвейеры не имеют грузонесущего органа. В таких конвейерах грузы устанавливаются непосредственно на цепи. Цепные конвейеры предназначены для перемещения тяжелых крупногабаритных или горячих грузов. Разновидностью цепного конвейера является тележечный конвейер. В таком конвейере тележки соединены между собой тяговой цепью и двигаются по замкнутой трассе.

Подвесные конвейеры предназначены для перемещения штучных грузов чаще по замкнутой трассе. Среди подвесных конвейеров выделяют грузонесущие, тянущие и толкающие.

Еще одним крайне распространенным типом конвейеров является винтовой конвейер. Винтовые конвейеры предназначены для перемещения пылевидных и мелкокусковых грузов в горизонтальной или наклонной плоскости с углом наклона до 20 градусов. Как и в скребковых конвейерах лопасти и желоб винтового конвейера быстро изнашиваются, груз измельчается, на его транспортировку расходуется большое количество энергии.

Роликовые конвейеры предназначены для перемещения штучных грузов, имеющих плоскую, цилиндрическую или ребристую поверхность. Ролики могут быть как приводными, так и не приводными. Конвейеры с неприводными роликами (гравитационные) имеют уклон 2-5 градусов, на таких конвейерах груз перемещается под действием силы тяжести.

Еще одним типом конвейеров, объединяющим два подтипа, являются инерционные конвейеры. Инерционные конвейеры предназначены для транспортировки сыпучих или мелкоштучных грузов на небольшие расстояния. Сред инерционных конвейеров выделяют: качающиеся конвейеры и вибрационные конвейеры. Первые характеризуются большой амплитудов и малой частотой колебаний, вторые напротив большой частотой и малой амплитудой.

Компания АЛЬФА ИНЖИНИРИНГ предлагает следующие виды конвейеров:

• цепные конвейеры;
• пластинчатые конвейеры;
• ленточные конвейеры;
• конвейеры на модульной ленте;
• воздушные конвейеры;
• рольганги;
• конвейеры для специального применения.

Уже более 15 лет наша компания производит надежные и производительные конвейеры для различных отраслей. Обратитесь в нашу компанию и мы подберем для вас вид конвейера, максимально подходящий под ваши задачи.

Цепной конвейер

В производстве и на предприятиях разного профиля нередким стало использование цепного конвейера. Данные конвейеры предназначаются для транспортировки больших, тяжелых грузов, для грузов обладающих высоким температурным уровнем.

Производительность данного вида конвейеров достаточно большая в сравнении например с конвейером ленточного типа.

При всей их громоздкости, они, тем не менее, выполняют свою работу на достаточно высоком качественном уровне, поэтому, даже не смотря на их дороговизну и уход, который им необходим, цепные конвейеры зарекомендовали себя как достаточно стабильно работающие и износостойкие агрегаты.

Наиболее широко распространено применение цепных конвейеров в автомобильной промышленности, где детали для автомобилей подаются именно на конвейерах данного типа.

Характеристики цепного конвейера

Основным в работе данного конвейера является то, что усилие здесь создается посредством цепи, их может быть две или одна. Конвейер сконструирован таким образом, что позволяет выполнять загрузку, перемещение, стразу по двум веткам и последующую отгрузку перемещаемого материала.

Цепной конвейер имеет вид этакого короба, внутри которого размещена перегородка. Сконструирован цепной конвейер из узлов типового вида. В конструкции конвейера имеются три секции, проводная, секция для натяжения и секция промежуточная. Рабочим органом конвейера является цепь, которая оснащается специальным скребком.

Цепи, в зависимости от модификации конвейера могут быть кованными, либо состоять из круглых звеньев.

Работа цепного конвейера вида осуществляется за счет электрического двигателя и редуктора. Данное оборудование расположено на раме, и связываются посредством передачи ременного типа с входным валом редуктора, который имеет вид цилиндра. Таким образом сконструирован привод цепного конвейера.

Цепные конвейеры имеют множество подразделений на типы. Это зависит от их конструктивных особенностей. Конвейер может быть тележечного вида, то есть имеет зонирование по перевозке грузов.

Желобчатый конвейер применим там, где необходима подача сыпучих материалов, такие конвейеры еще имеют название скребковые, следующим типом конвейеров цепного вида является уборочный конвейер.

Цепной конвейер — эксплуатация и применение

Определим некоторые преимущества работы цепного конвейера.

К ним можно отнести во-первых то, что на данных конвейерах возможна настройка размеренного движения перевозимого груза, предотвращающего его падение или съезжание с ленты конвейера.

Следующим немаловажным положительным аспектом является то, что данные виды конвейеров оснащаются специальными устройствами, как то: антискользящие накладки, бортики и специальные ограничители.

Отрадно еще и то, что устройство данных агрегатов позволяет проводить настройку, которая задает маршрут и количество перевозимого груза. К тому же данный вид конвейеров является достаточно эргономичным, что позволяет содержать его в довольно стесненных условиях или помещениях небольшой площадью.

Следует отметить так же, что конструкция цепного конвейера позволяет перемещать грузы, габариты которого превосходят сам транспортер.

Таким образом, становится ясно, что для достижения наиболее качественных результатов, которые при этом не будут достигаться посредством тяжелого труда, применение и использование в производстве цепных конвейеров, является необходимым и рациональным решением.

Области применения

Как и многие другие виды транспортирующего оборудования, цепные конвейеры нашли свое применение во многих областях производства. Чаще всего подобные аналоги можно встретить в металлургическом производстве, автомобиле-, авиа- и машиностроении, строительстве и на горнодобывающих предприятиях и заводах.

Также цепные транспортеры используются в кузнечно-прессовых цехах для подачи запчастей и деталей для производства закалки или отпуска.

В процессах переработки шлака такое оборудование пользуется широкой популярностью за счет герметичного корпуса, который снижает уровень запыленности производства и исключается просыпание материалов.

Применение

Цепные конвейеры широко применяются в любых отраслях промышленностей:

• производство строительных материалов;
• сборка автомобильной техники и агрегатов;
• молочная и масло-жировая отрасль;
• производство химических компонентов, лекарственных препаратов, бытовой химии;
• цепные конвейеры требуются для производства и переработки продуктов питания, напитков, пищевых добавок;
• целлюлозно-бумажная отрасль;
• переработка сельскохозяйственной продукции;
• деревообрабатывающая промышленность;
• мясо-рыбо-птицеперерабатывающая отрасль;
• производство мебели;
• сборка приборов, компьютерной и бытовой техники.

Транспортер позволяет перемещать штучные и упакованные грузы, такие как:

• продукция на паллетах;
• грузы на поддонах;
• контейнеры;
• стопы картона, профнастила, фанеры;
• пиломатериал;
• изделия с высокой температурой;
• бочки и т. п.

Развертка поверхности косого винтового геликоида

Подобный шнек также может применяться при необходимости. Его ключевыми моментами назовем следующее:

1. Поверхность, образующаяся при развертке, параллельна соответствующей линии, получающейся при вращении соосного конуса.
2. Выделяют определенный угол при вершине, который часто называется направляющим конусом.

Подобная развертка также учитывается при проведении самых различны расчетов.

Графический способ

Рассматриваемый метод отображения механизма предусматривает разбивание горизонтальной проекции на равные части, после чего каждая принимается за равнобокую трапецию.

В подобном случае учитывается довольно большое количество различных значение. Примером можно назвать ширину, а также угол соотношения.

Аналитический способ

Проще всего в применении именно аналитический метод. Он основан на принципе деления поверхности косого геликоида на однополостные гиперболоиды вращения.

В технической документации можно встретить формулы, по которым проводится определение размеры развертки одного витка.

Устройство ленточного конвейера

Что из себя представляет ленточный конвейер?Это лента натянутая между двумя барабанами, натяжным и приводным. Между барабанами лента скользит по поддерживающим роликам или настилу. Настил используется в тех случаях, когда масса перемещаемого груза не значительная и длина трассы не очень большая. Натяжной барабан представляет из себя трубу с двумя фланцами через которые проходит вал и подшипниковые узлы с устройством натяжения. При помощи этого барабана лента натягивается до нужной степени, а так же центрируется для предотвращения сползания ленты. Приводной барабан это труба с двумя фланцами и валом на конце которого установлен электродвигатель с редукторным механизмом.

Разновидности

Виды шнековых транспортёров бывают разные. Они есть закрытого типа (труба) или открытого типа (жёлоб), а также могут различаться по своей длине или диаметру трубы. Отличаются способом вращения шнека, стационарные и подвижные по ходу вращения, тихоходные и быстроходные. Для правильного подбора нужного по типу шнекового конвейера следует учесть, какие материалы надо будет перемещать, направление, производительность оборудования, расстояние, на которое запланировано переместить материалы и что будет служить приёмным лотком, как будет производиться загрузка материалов.

При помощи наклонных агрегатов можно экономить пространство, по сравнению с горизонтальными шнековыми конвейерами при одинаковой их длине, наклонные транспортёры занимают места намного меньше. У передвижных винтовых конвейеров конструкция разборная, их можно разбирать и перевозить на другое место работы. Все части шнекового агрегата состоят из отдельных частей, все эти части соединяются между собой флянцевыми соединениями. Это позволяет менять длину транспортёра. Применение в пищевой промышленности винтовых конвейеров, сделанных из нержавеющей стали, исключает возможность окисления пищевых продуктов.

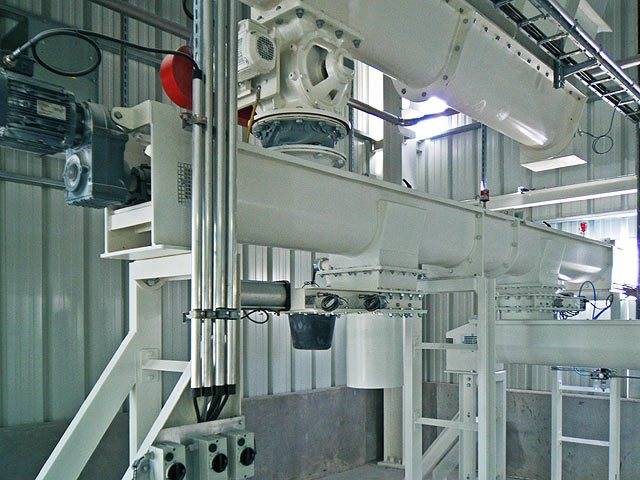

Закрытый транспортер

• Винтовой агрегат закрытого типа состоит из герметичной трубы, в которой вмонтирован шнек. Этот шнек крутится при помощи работы электрического двигателя. Такие шнеки бывают сплошными, фасонными или ленточными, все зависит от вида лопастей. Лопасти определяют производительность конвейера и вид материала для перемещения этим оборудованием. На конце устройства в верхней его части поставлен приемный лоток, в который забрасывают сыпучие материалы. Такой лоток по условиям технике безопасности должен быть оснащен крышкой. Внизу на другом конце конвейера расположено ещё одно отверстие, это разгрузочный патрубок, и он снабжён задвижкой. Отверстия, которые служат для засыпки сыпучих материалов могут располагаться на любом расстоянии трубы транспортёра.
• Закрытые шнековые транспортёры водонепроницаемые, а также воздухонепроницаемые, и поэтому хорошо подходят для транспортировки пылеобразных материалов. Их возможно применять как в помещении, так и под открытым небом. Такое оборудование имеет высокую производительность и скорость перемещения материалов. Минус в сложности обслуживания и проведения ремонтных работ, потому как все основные механизмы спрятаны в трубе.

Открытый шнековый транспортер

С помощью открытого транспортёра рекомендуют перемещать материалы, которые не имеют запаха, не будут разлетаться и создавать пыль в процессе транспортировки. В отличие от закрытых транспортёров, открытые легко ремонтировать и обслуживать, все рабочие органы находятся на видном месте.

https://youtube.com/watch?v=aSXgMX5dHEM
