Обзор японской бензопилы Echo CS 3500-14

Характеристики CS 3500

Мощность двигателя бензопилы Эхо 3500 составляет 1,3 кВт, при рабочем объеме цилиндра 34 кубических сантиметра. Максимальное количество оборотов чуть более 13000 в минуту. Такая скорость позволяет эффективно пилить, используя для этого гарнитуру длиной не более 14 дюймов.

Объем масляного бака всего 0,19 литра, но этого достаточно для того, чтобы масло и бензин после заправки заканчивались одновременно.

Вес, это сильная сторона Эхо 3500. Пила очень легкая, в собранном состоянии немногим более 3,5 кг. Это делает её любимой среди пользователей пожилого возраста, которым противопоказаны нагрузки.

Показатель звукового давления при работе на максимальных оборотах 110 дБ. Это в пределах допустимых значений, но все же при работе с Эхо CS 3500, лучше использовать средства индивидуальной защиты слуха.

Руководство по эксплуатации и обслуживанию цепных бензопил Эхо

На сайте производителя доступны инструкции по всем моделям бензопил Эхо. Прежде чем монтировать инструмент и начинать работу, советуем внимательно прочитать описание пилы и руководство по эксплуатации

Особое внимание следует уделить изучению и соблюдению правил техники безопасности при работе с цепными мотопилами

Особое внимание уделяйте качеству топлива

Используйте для его приготовления только качественные ингредиенты

Важно правильно надеть цепь Режущие края зубьев должны направляться по ходу движения цепи. Заправьте маслом систему смазки пильной гарнитуры

Во время работы всегда следите за уровнем масла в бачке.

Важно: Для смазки пильной гарнитуры применяйте только качественные масла компании ЭХО, запрещается использовать в качестве смазки отработанную жидкость

Следите за исправностью антивибрационной системы. Это поможет избежать усталости оператора и повысит производительность работы. Во избежание поломок пильной гарнитуры держите в исправности систему автоматической смазки; Во время работы, через каждые 45-50 минут, делайте небольшие перерывы, дайте остыть бензопиле

Особенно это важно при работе цепными пилами бытового класса; Храните бензопилу в сухом, проветриваемом помещении, не забывайте чистить инструмент после работы; Во время проведения работ используйте защитные перчатки и очки или маску; Все ремонтные работы следует проводить при выключенном двигателе; По окончании работ всегда включайте инерционный тормоз остановки цепи

Подготовка к эксплуатации и обкатка

Пила поставляется в собранном состоянии, покупателю остается проверить ее комплектацию, крепление деталей, смонтировать шину и цепь.

Проведите тщательный осмотр бензопилы Эхо. Проверьте надежность креплений всех деталей и комплектующих узлов. Смонтируйте пильную гарнитуру

Не забудьте уделить внимание контролю за правильным натяжением цепи. При работе в жаркое время откорректируйте натяжение, так как цепь при высоких температурах растягивается

Следующая задача – обкатка пилы

Этот этап очень важен, так как он продлевает срок работы двигателя. Обкатка бензопилы Эхо состоит из двух этапов.

Первый этап:

• Приготовьте небольшое количество (1 бачок) топливной смеси в пропорции 1 часть масла к 25 частям бензина.
• Заправьте маслом систему автоматической смазки цепи.
• Запустите двигатель.

Важно: проводите обкатку только со смонтированной пильной гарнитурой. Дайте мотору поработать 20-25 минут. Периодически прогазовывайте двигателем на протяжении 25 -30 секунд

Периодически прогазовывайте двигателем на протяжении 25 -30 секунд

Дайте мотору поработать 20-25 минут. Периодически прогазовывайте двигателем на протяжении 25 -30 секунд

Второй этап:

• Приготовьте свежую топливную смесь из расчета 1 к 50 и заправьте ею пилу.
• Поработайте вашей бензопилой на протяжении 3-4 часов в щадящем режиме. При этом не следует пилить толстых бревен и перегревать мотор. Периодически (через каждые 20-30 минут работы) глушите двигатель и дайте пиле остыть.

Важно: Не допускайте отсутствия масла в системе автоматической смазки цепи

Топливо и масло для бензопил Эхо

Компания-производитель рекомендует использовать только качественные минеральные и полусинтетические масла для двухтактных двигателей

При приготовлении топливной смеси важно использовать качественный высокооктановый бензин марки АИ-92, 95. Перечень рекомендуемых производителем масел и смазок можно увидеть здесь:

Модельный ряд бензопил Echo

Бензопила Echo cs 361 wes

Echo cs 361 wes. Бензопила отличается компактными размерами и небольшим весом (3,8 кг). Владельцы инструмента отмечают отличную эргономику и сбалансированность корпуса, который выполнен из качественного пластика. Агрегат оборудован мощным, экономичным двигателем на 2,26 л.с, который развивает до 14 000 оборотов в минуту. Echo cs 361 wes идеально подойдет для заготовки и распиловки дров, выполнения других работ по хозяйству.

Бензопила Echo CS 270WES

Echo cs 270 wes. Еще одна компактная и легкая пила, относящаяся к бытовому классу. Инструмент поможет вам справиться с любыми видами хозяйственных работ, пригодится на рыбалке или во время загородного пикника. Бензопила приводится в движение мотором, мощностью 1,24 л.с, и комплектуется шиной на 30 сантиметров. Отметим наличие функции легкого пуска двигателя, эффективной системы виброгашения и отличной эргономики корпуса.

Бензопила Echo CS-3700ES

Echo cs 3700 wes. Полупрофессиональная пила с двигателем средней мощности (2,04 л.с). Инструмент предназначен для использования в домашнем хозяйстве. При помощи этой пилы вы сможете и дрова на зиму заготовить, и сарай отремонтировать, и садовые деревья обрезать. Агрегат комплектуется шиной на 40 сантиметров, что значительно расширяет его возможности. Модель производится на заводе в Японии.

Echo cs 251 tes. Новинка в модельном ряду компании, самая легкая (до недавнего времени) в своем классе бензопила, ее вес всего 2,3 килограмма. При этом необходимо отметить внушительную, как для такого веса, мощность двигателя – 1,5 л.с. Модель имеет эргономичный корпус и компактные размеры (277x233x214), что позволяет использовать ее не только в домашнем хозяйстве, но и на рыбалке, на охоте, при выезде на загородные пикники. Немаловажным преимуществом этой бензопилы является то обстоятельство, что она собирается в Японии.

ECHO CS 251 1TES-

Echo cs 360 tes. Модель предназначена для бытового использования, оснащена двигателем на 2,2 л.с. и комплектуется 30-ти сантиметровой шиной и пильной цепью на 47 звеньев. Бензопила оборудована всеми вспомогательными функциями, которые повышают производительность инструмента, обеспечивают комфорт и безопасность оператора при работе.

Echo cs 4200 es. Полупрофессиональная модель приводится в движение двигателем, мощностью 2,57 л.с, комплектуется 38-ми сантиметровой шиной и цепью на 64 звена. Бензопила имеет усовершенствованную систему виброгашения на шести резиновых амортизаторах. Расход бензина уменьшается благодаря использованию системы очистки воздуха G-Force, а его запуск мотора упрощается благодаря функции ES-старт. Модель Echo cs 4200 es производится на заводе в Японии.

Бензопила Echo CS-680

Echo cs 680. Профессиональная бензопила, предназначенная для интенсивного использования. При ее помощи можно проводить валку деревьев среднего диаметра, распиливать бревна, производить строительные и ремонтные работы. Агрегат оснащен мощным двигателем на 4,7 л.с, который позволяет использовать направляющую шину, длиной в 45 сантиметров. Стоит отметить достаточно внушительный вес этой бензопилы – 8,11 килограммов.

Echo cs 510. Эта полупрофессиональная модель отлично подойдет как для сельского жителя, так и для использования в коммунальном хозяйстве. Бензопила оснащена достаточно мощным двигателем (3,54 л.с), имеет усовершенствованную систему амортизации, комплектуется 38-ми сантиметровой шиной и цепью на 64 звена. Отметим наличие на этой модели модернизированной системы очистки воздуха с армированным нейлоновым фильтром.

Бензопила ECHO CS-452ESX-15″

Echo CS-452ESX-15″. Высокопроизводительный инструмент, предназначенный для выполнения различных хозяйственных задач. В том числе заготовки больших объемов дров. Владельцы бензопилы отмечают ее надежность, выносливость и длительный срок службы. Агрегат приводится в движение двигателем средней мощности (3,07 л.с), комплектуется 38-ми сантиметровой шиной и пильной цепью на 66 звеньев.

Echo cs 352 es. Бытовая бензопила, предназначенная для использования в частных подворьях. Инструмент имеет относительно небольшой вес (4 кг. без пильной гарнитуры) и достаточно мощный двигатель (1,78 л.с). В настоящее время модель снята с производства.

Echo cs 550. Профессиональная модель, первая в линейке бензопила, которая оснащена дополнительной продувкой двигателя для увеличения его мощности и уменьшения количества вредных выбросов.

Типичные неисправности бензопилы Echo и вероятные методы их устранения

Неисправность	Вероятная причина неисправности	Возможный способ устранения
Не запускается двигатель «на холодную»	Отсутствует топливо В баке несвежая топливная смесь Проблемы со свечой зажигания Критический износ деталей поршневой группы Проблемы в системе зажигания	Заправьте двигатель или замените топливную смесь Очистите и просушите свечу или замените ее на новую Обратитесь в сервисный центр Произведите ремонт системы зажигания самостоятельно или обратитесь в мастерскую
Не заводится горячий мотор	Залит двигатель	Удалите из цилиндра лишнюю топливную смесь
Двигатель заводится, но сразу глохнет	Неисправности в карбюраторе	Прочистите и отрегулируйте карбюратор
При нажатии на гашетку газа, мотор не набирает обороты	Загрязнился карбюратор	Очистите узел от мусора
Понизилась производительность, при распиловке, ощущается запах жженой древесины	Неправильно надета или тупая цепь	Наденьте цепь так, чтобы режущие кромки зубьев были обращены по ходу движения ведущей звездочки Заточите цепь

Техника безопасности при эксплуатации

• Изображение
• Текст

4

ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ

1. ОБЩИЕ МЕРЫ БЕЗОПАСНОСТИ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

•

Внимательно прочитайте Руководство пользователя для цепной бензопилы

Тщательно ознакомьтесь с кнопками, рукоятками управления цепной бензопилы и с тем, как правильно использовать пилу. Невыполнение соответствующих правил может привести к серьезным травмам.

•

Если у Вас возникли какие-либо вопросы или проблемы,

пожалуйста, свяжитесь с дилером ECHO.

СОСТОЯНИЕ ЗДОРОВЬЯ

•

Не пользуйтесь цепной пилой, если Вы устали или находитесь под воздействием алкоголя, наркотиков или медикаментов.

•

Вы должны быть в хорошем состоянии физического и психического здоровья для безопасной эксплуатации бензопилы. Такие ошибки как невозможность здраво рассуждать/ оценивать ситуацию или ошибки в физических действиях могут иметь серьезные или даже фатальные последствия. Если Вы находитесь в таком состоянии здоровья, которое может ухудшиться из-за напряженной, требующей усилий, работы, проконсультируйтесь с врачом прежде, чем использовать цепную пилу. Не пользуйтесь пилой, когда Вы больны или устали, или под действием каких-либо веществ и медицинских препаратов, которые могут оказать влияние на зрение, физическую выносливость или способность здраво рассуждать.

CS-3500

О бренде Echo

Бренд Kyoritsu Noki был основан в Японии в 1963 году. Первая бензопила, выпущенная заводом, имела название «CS-80» и была очень востребованной на рынке. Сразу после выпуска этой модели линейка (а затем и вся мануфактура) получила имя Echo. С того момента на рынке Японии и ближнего востока появился новый производитель профессиональных и любительских инструментов, который мог составить конкуренцию не только производителям СНГ, но и европейским мастерам.

В 1972 году в США основали Echo Incorporated, которая занимается производством продукции и по сей день. Модельный ряд изменился и улучшился. Прослеживается влияние американских коллег по цеху, хотя основа осталась оригинальная.

Определение необходимости настройки карбюратора на бензопиле

Перед тем, как начать регулировку карбюратора на бензопиле, необходимо убедиться, что она вообще требуется. Казалось бы, абсурдная фраза. Однако в 90% случаев, когда неопытный мастер считает необходимым подобное действие, нестабильная работа инструмента связана с иными причинами, среди которых:

• проблемы в топливных магистралях и фильтре – засоры, разгерметизация;
• неисправность выхлопной системы;
• засор или повреждение воздушного фильтра;
• нестабильная работа системы зажигания;
• нарушение герметичности картера ДВС.

Только в том случае, если эти проблемы исключены, а двигатель работает нестабильно, можно с уверенностью сказать, что требуется регулировка карбюратора.

ФОТО: mfmpsu.ru Похожие «симптомы» могут быть при различных неисправностях – их следует исключить

Статья по теме:

Как заточить цепь бензопилы: конфигурация зуба и угол заточки, шаблоны и приспособления для заточки, периодичность процедуры; как наточить цепь бензопилы в домашних условиях напильником, с помощью болгарки, на станке, дополнительные рекомендации.

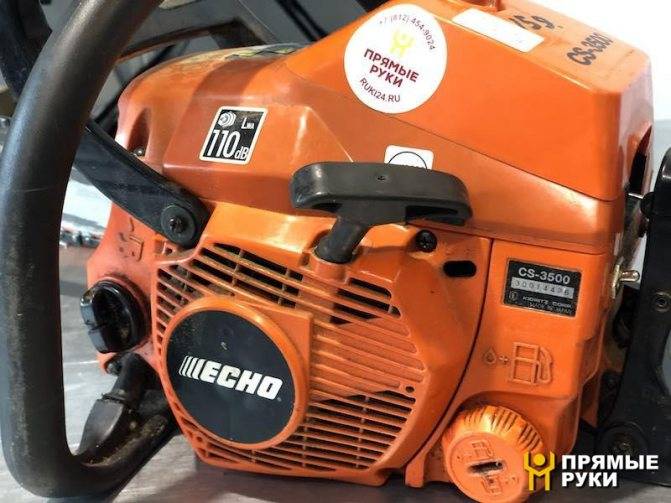

Бензопила Echo CS-3500

Сегодня трудно представить себе сельское подворье без множества садовых инструментов. В нашей статье мы поговорим о бензопиле Эхо CS-3500, ее технических характеристиках и эксплуатационных возможностях.

Сразу отметим, что эта цепная пила относится к бытовому классу инструментов, но при этом имеет мощный двигатель и высокую производительность. При помощи бензопилы Echo CS-3500 вы сможете заготовить и распилить дрова, расчистить сад и привести в порядок живую изгородь. Используется этот инструмент во время строительных и ремонтных работ среднего уровня сложности.

Особенности бензопилы Echo CS-3500:

• Небольшой вес, эргономичный сбалансированный корпус;
• Хромированный поршень и цилиндр;
• Эффективная система виброгашения и защиты от отскоков;
• Подогрев карбюратора;
• Опция легкий пуск (ES-старт);
• Эффективная система очищения воздуха (G-Force);

Характеристики CS 3500

Мощность двигателя бензопилы Эхо 3500 составляет 1,3 кВт, при рабочем объеме цилиндра 34 кубических сантиметра. Максимальное количество оборотов чуть более 13000 в минуту. Такая скорость позволяет эффективно пилить, используя для этого гарнитуру длиной не более 14 дюймов.

Объем масляного бака всего 0,19 литра, но этого достаточно для того, чтобы масло и бензин после заправки заканчивались одновременно.

Вес, это сильная сторона Эхо 3500. Пила очень легкая, в собранном состоянии немногим более 3,5 кг. Это делает её любимой среди пользователей пожилого возраста, которым противопоказаны нагрузки.

Показатель звукового давления при работе на максимальных оборотах 110 дБ. Это в пределах допустимых значений, но все же при работе с Эхо CS 3500, лучше использовать средства индивидуальной защиты слуха.

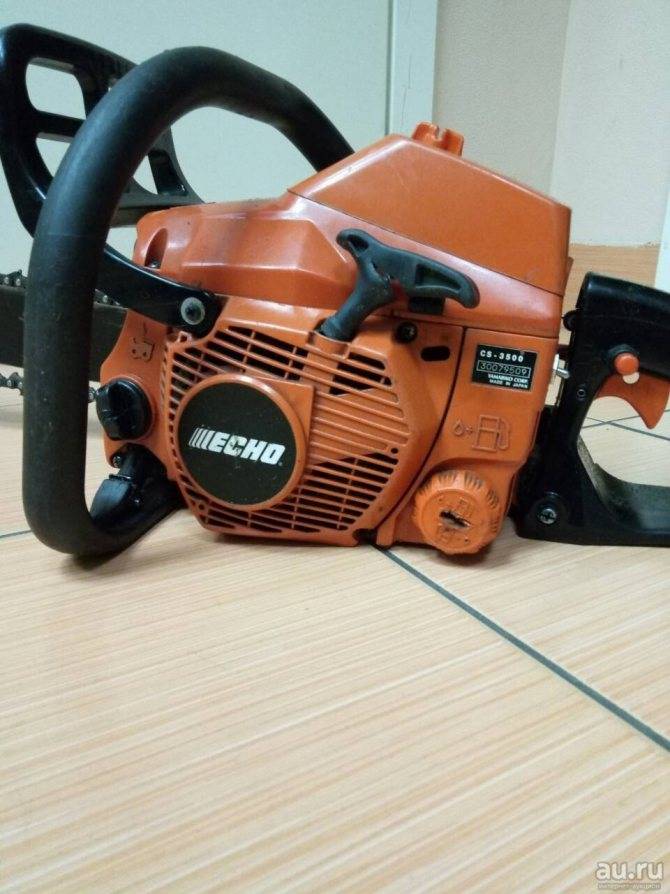

Бензопила Echo cs-3500

Бытовая бензопила Эхо cs-3500 создана инженерами компании Kyoritsu Noki. Инструмент предназначен для валки небольших (до 35 см. в диаметре) бревен и распиловки древесины. Пила может применяться для ухода за живой изгородью и плодовыми деревьями, используется при строительстве и ремонте домов, бань, сараев, других жилых и хозяйственных помещений.

Бензопила Echo cs-3500 имеет ряд характерных особенностей, которые принесли ей огромную популярность у пользователей со всего мира, а именно:

• Мощный, экономичный двигатель;
• Систему дополнительного подогрева карбюратора;
• Низкий вес и отличную балансировку;
• Эргономичную конфигурацию корпуса;
• Систему защиты от вибрации и отдачи;
• Цепеуловитель.

Регулировка карбюратора бензопилы на примере Huter BS 45

Следует отметить, что при изготовлении бензопил Huter, карбюратор проходит не точную заводскую настройку, связанную с тем, что тестовые условия состава воздуха и горючего отличаются от условий в реальном режиме работы.

Какой карбюратор установлен на бензопиле Huter BS 45

Как писалось выше, данная модель линейки бензопил Huter оснащена мембранным карбюратором фирмы Walbro. Преимущество такого карбюратора заключено в способности дозировать качество и количество топливной смеси, а также, в отличие от поплавковых карбюраторов, в возможности работать в любом положении.

Устройство и принцип работы карбюратора

Карбюратор является одной из важнейших частей бензопилы и служит для смешивания топлива с воздухом и подачи этой смеси в камеру сгорания двигателя.

Карбюраторы Walbro просты в устройстве. Имеют моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Схема карбюратора бензопилы Huter BS-45

В цилиндре двигателя создается разрежение и в камеру карбюратора через канал мембранного насоса, дозированно поступает топливо, благодаря прогибанию управляющей мембраны и перемещению иглы в нижнее положение. Клапаны и заслонки открываются за счет разности давления, тем самым впуская и направляя эти элементы по каналам к диффузору, где воздух и топливо смешиваются, распыляются и поступают в цилиндр двигателя.

Что понадобится для регулировки

Перед тем как начать регулировку карбюратора, следует подготовить необходимые инструменты, материалы и приборы, которые пригодятся в процессе.

• тахометр — для точного определения максимального количества оборотов двигателя;
• шлицевая отвертка — необходима при регулировании винтов.

Приобрести их можно в специализированных магазинах. Электронный тахометр для регулировки оборотов двигателя

Как отрегулировать — пошаговый алгоритм

Настройка карбюратора бензопилы Huter производится с помощью трех регулировочных винтов

• L — регулировка низких оборотов (отвечает за качество топлива);
• H — регулировка высоких оборотов (отвечает за количество топлива);
• T — регулировка холостого хода.

Расположение регулировочных винтов на карбюраторе Huter

В этом же порядке следует производить настройку.

1. Предварительно закрутив до конца, винт L, с помощью отвертки, откручивается на 2,5 оборота.
2. Винт H, также заранее закрученный до упора, отвернуть на 2,5 оборота.
3. Запустить пилу и прогреть в течение 5-10 минут.
4. Прогрев пилу, медленно закручивать винт L по часовой стрелке (поворот винта в этом направлении обедняет топливо, что приводит к увеличению числа оборотов), используя тахометр необходимо найти максимальные обороты двигателя на холостом ходу, а затем отпустить винт на 1/4, против часовой стрелки.
5. Отрегулировать винтом H работу двигателя на максимальных оборотах, по вышеописанному принципу.
6. Далее, на винте T, регулируется холостой ход (против часовой стрелки). Выставить его нужно так, чтобы двигатель работал устойчиво, без посторонних шумов, и до полной остановки движения пильной цепи на холостом ходу (если она вращалась).
7. Снова завести пилу и проверить, чтобы она работала ровно, без задымления и визга.

Нюансы настройки

Важно знать, что настройка карбюратора проводится только после того, как проведена полная диагностика пилы, исключены, устранены неисправности других деталей бензопилы (воздушный и бензиновый фильтр, свечу зажигания, прокладку между двигателем и карбюратором)

Когда регулировать самому, а когда лучше отдать в сервисный центр

Самостоятельно настраивать карбюратор можно в том случае, если имеется представление о его принципе работы, и точно выполняется последовательность алгоритма настройки. Если после регулировки в домашних условиях, стабильности в работе бензопилы не достигнуто, следует обратиться к специалисту, во избежание необратимой поломки вашей бензопилы Huter.

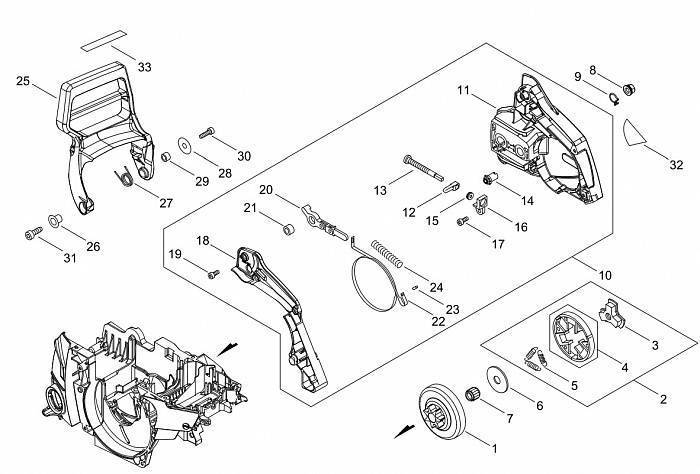

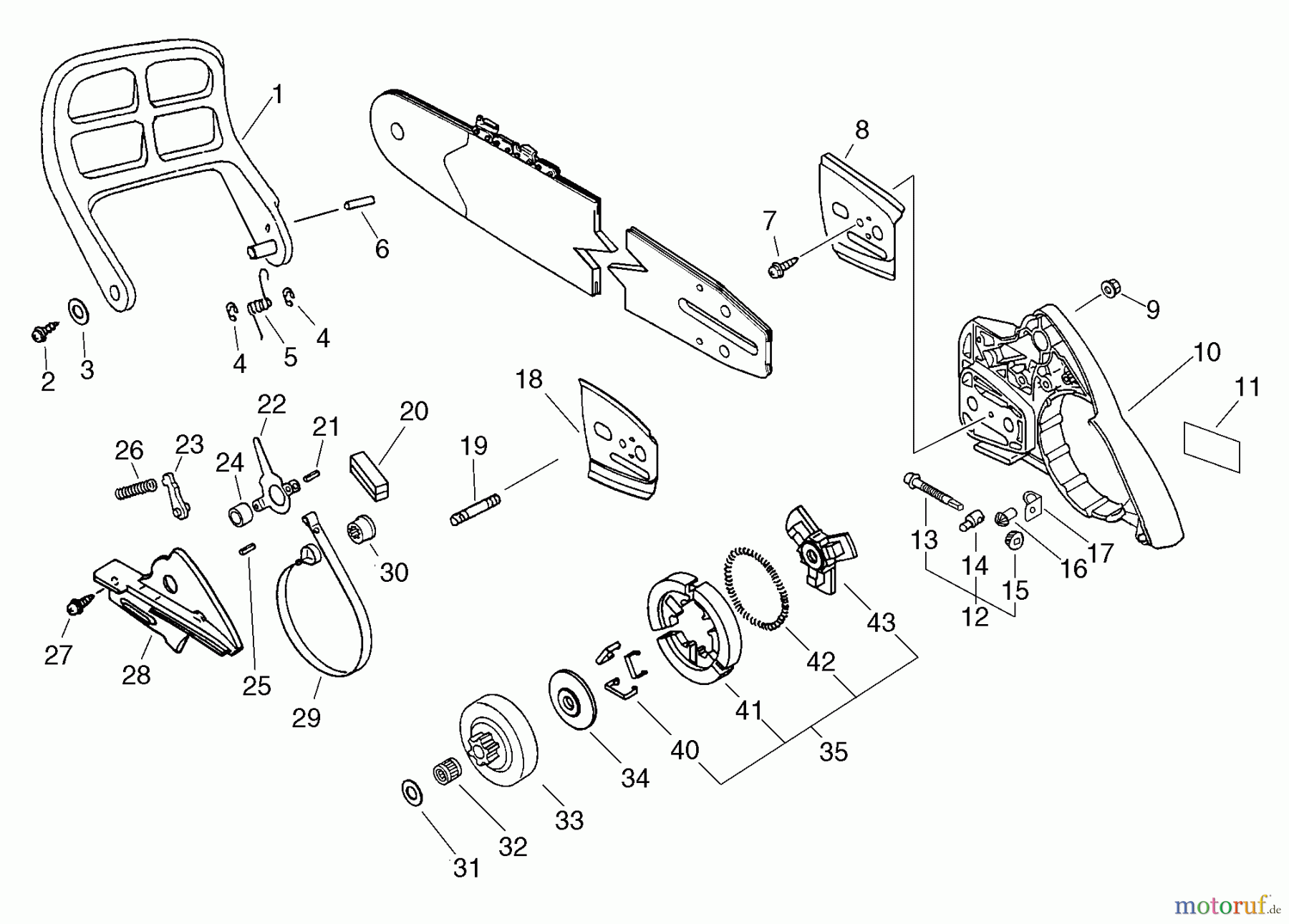

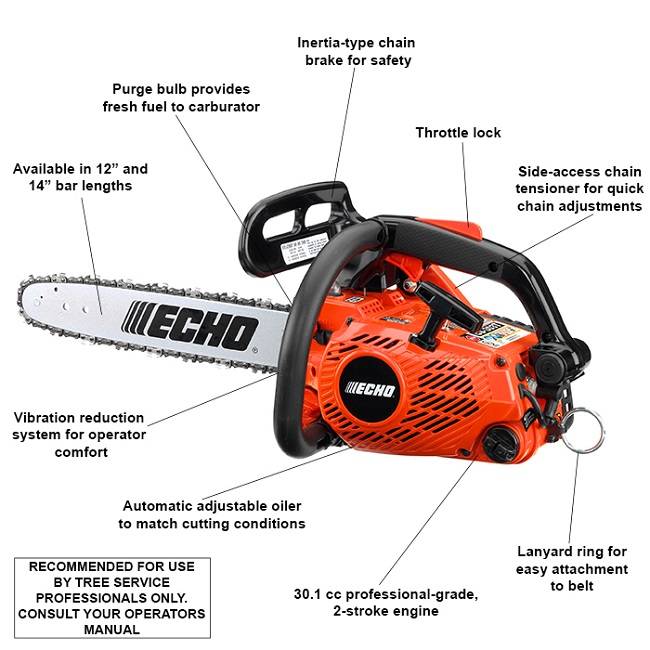

Устройство бензопилы Echo CS-350WES

Конструкция состоит из ряда узлов, часть из которых находится в открытом доступе для оператора. К ним относятся:

• ручки (передняя и задняя);
• защитные щитки (передний и задний);
• крышки (топливного бака, глушителя, муфты сцепления, резервуара масла, воздухоочистителя);
• ручка стартера;
• насос подкачки;
• курок дросселя с блокировкой;
• кожух цилиндра;
• выключатель зажигания;
• кнопка подсоса;
• пильный аппарат (цепь и шина);
• винт регулировки натяжения цепи;
• уловитель цепи.

Все встроенные системы можно регулировать, в частности, допускается регулировка карбюратора, а также регулируется степень подачи масла на пильную цепь для смазки.

Масло для смазки может использоваться специальное пильное или обычное моторное. В качестве топлива может использоваться топливная смесь, состоящая только из чистого бензина и масла в пропорции 50:1. Наличие присадок в бензине, в частности, спиртов метилового или этилового, не допускается.

В качестве основы устройства используется 2-хтактный двигатель на 1 цилиндр с карбюратором диафрагмального типа.

Бензопилы Эхо: качественный инструмент от японского производителя

Фирма ECHO была создана сразу после окончания Второй мировой войны, в 1947 году. В те времена компания называлась Kyoritsu Noki Company Limited и занималась производством техники для фермеров. Первым продуктом этой небольшой компании стал ранцевый опрыскиватель, который широко использовался в борьбе против сельскохозяйственных вредителей. Производством различного вида опрыскивателей и водяных помп фирма занималась вплоть до начала 60-х годов, когда было принято решение о существенном расширении ассортимента производимой техники. В это время (1963 год) на рынке появляется первая цепная бензопила Эхо. С тех пор конструкторами компании были разработаны и запущены в производство десятки моделей бензомоторных пил, многие из них пользуются огромным спросом среди покупателей. Следует отметить, что компания Echo свое нынешнее название носит с 1978 года, а в 2009 году Echo стала частью транснационального концерна Yamabiko.

До 2004 года вся продукция фирмы производилась на территории Японии. С целью оптимизации цен, часть производственных мощностей были перенесены в Китай, где сегодня производятся некоторые модели бензопил Echo. Впрочем, эти изменения не повлияли существенным образом на качество выпускаемых товаров. Вся техника производится под контролем японских специалистов и в строгом соответствии с внутренними стандартами Echo по качеству и безопасности. Отметим необычайно широкий ассортимент, продукции. Кроме цепных электрических и бензомоторных пил, триммеров, ранцевых опрыскивателей, кусторезов, мотобуров, водяных помп, горюче-смазочных материалов и всевозможных аксессуаров, в каталоге производителя доступны сотни товаров. Более полно с номенклатурой, производимых инструментов, можно ознакомиться, перейдя по данной ссылке:

Особенности бензопил Эхо:

• Широкий выбор цепных бензопил в разных ценовых категориях;
• Высокое качество сборки и комплектующих деталей;
• Информационная поддержка от производителя и наличие развитой сети сервисных мастерских послепродажного обслуживания.

Бензопила Echo CS-3500

Сегодня трудно представить себе сельское подворье без множества садовых инструментов. В нашей статье мы поговорим о бензопиле Эхо CS-3500, ее технических характеристиках и эксплуатационных возможностях.

Бензопила Echo CS-3500

Сразу отметим, что эта цепная пила относится к бытовому классу инструментов, но при этом имеет мощный двигатель и высокую производительность. При помощи бензопилы Echo CS-3500 вы сможете заготовить и распилить дрова, расчистить сад и привести в порядок живую изгородь. Используется этот инструмент во время строительных и ремонтных работ среднего уровня сложности.

Особенности бензопилы Echo CS-3500:

• Небольшой вес, эргономичный сбалансированный корпус;
• Хромированный поршень и цилиндр;
• Эффективная система виброгашения и защиты от отскоков;
• Подогрев карбюратора;
• Опция легкий пуск (ES-старт);
• Эффективная система очищения воздуха (G-Force);

Регулировка карбюратора

Что и говорить, регулировка карбюратора бензопилы эхо – это один из важных вопросов, который крайне интересует владельцев данного устройства. Чтобы разобраться в его тонкостях предлагаем следующую информацию.

На карбюраторе есть 3 винта регулировки:

• L – это винт отвечающий за низкие обороты;
• H – это винт отвечающий за высокие обороты;
• Т – это винт, который отвечает за регулировку холостого хода бензопилы.

Главная регулировка производится заводом-изготовителем. Как правило, сам карбюратор на заводе настраиваю на прием дорогой и качественной смеси, и заводская регулировка обязательно должна быть сохранена на первых рабочих часах. Далее можно самостоятельно провести точную регулировку, которая поможет вашему карбюратору включиться в нормальный режим работы.

Сначала когда идет вращение холостого хода цепи нужно плавно проворачивать Т-винт (только против часовой стрелки), и делать это до той поры, пока ход цепи не станет.

Эти регулировочные манипуляции стоит реализовывать исключительно в состоянии холостого хода, предварительно разогрев систему. Порядок регулировки винтов неизменен: сначала идет регулировка L-винта, затем H и Т.

Регуляция Н-винта будет влиять на частоту и мощность произведения оборотов.

После того, как двигатель системы будет прогрет, нужно будет на всем ходу на протяжении 10 секунд поворачивать Н-винт на четверть оборота в направлении против часовой стрелки.

По звуку в результате двигатель обязан работать как четырехтактный.

Описание

Первая бензопила Echo появилась на рынке в 1963 году. Впрочем, тогда компания носила другое наименование — Kioritz Corporation. Основные производственные мощности сосредоточены в японских городах Екосука и Мориока. С недавних пор, часть заводов концерна перенесена на территорию Китая, что не особо отразилось на качестве продукции. Бензопилы Эхо отвечают всем современным стандартам по безопасности и качеству, что подтверждается соответствующими сертификатами. Данная модель собирается на японских заводах, что увеличивает ее надежность и востребованность на рынке.

Большой популярности цепных мотопил Эхо способствует разумная ценовая политика производителя. Сочетание цены и качества можно назвать идеальным. Сейчас бензопила Эхо 3 500 снята с производства. На рынке подержанной техники ее можно купить за 9 – 10 тысяч рублей.

Преимущества бензопилы Эхо CS-3500:

• Надежный двигатель, изготовленный из высокопрочных материалов;
• Кованый коленвал и шатун;
• Система очистки воздуха G-Force;
• Эффективная система смазки пильной гарнитуры, с автоматической подачей масла на шину;
• Адаптированность к работе в разных климатических условиях;
• Расширенная гарантия до 5 лет, при условии обслуживания в сертифицированных сервисных центрах.

Недостатки бензопилы Эхо CS-3500:

• Требует высококачественных топливно-смазочных материалов;
• Неудобно расположены крышки топливного и масляного бака;
• Неудачная конструкция стартера.

Не надевайте при работе свободную одежду, рубашки с широк…

• Изображение
• Текст

6

•

Не надевайте при работе свободную одежду,

рубашки с широким рукавом или манжетами, шарфы, галстуки, украшения. Верхняя одежда должна быть застегнута на все пуговицы. На вас/вблизи не должно быть веревок и цепей, т.е. следует избавиться от всего, за что может зацепиться за цепь или ветки.

•

Одежда должна быть из крепкого защитного материала.

Она должна удобно облегать тело, чтобы не цепляться, не быть захваченной инструментом, но быть достаточно просторной, чтобы не мешать свободе движения.

• Брюки не должны быть слишком широкими, без

отворотов. И их следует либо заправить в голенища сапог, либо их нужно укоротить.

• Защитные куртки, специальные защитные средства для

ног, брюки для пильных работ из защитного материала есть в продаже. Использование дополнительных средств защиты при определенных условиях работы является ответственностью оператора.

• Никогда не пользуйтесь цепной пилой, когда Вы один.

Организуйте работу таким образом, чтобы кто-то присутствовал недалеко от Вас и мог услышать Вас в случае, если будет необходима помощь.

ТОПЛИВО

•

Используйте подходящий тип контейнеров для хранения топлива.

•

Не курите вблизи хранилищ топлива, не приближайте к ним источники открытого огня или искр.

CS-3500

ПРЕДУПРЕЖДЕНИЕ

ОПАСНОСТЬ

•

БЕНЗИН И ДРУГОЕ ГОРЮЧЕЕ ЧРЕЗВЫЧАЙНО ЛЕГКО ВОСПЛАМЕНЯЮТСЯ. ЕСЛИ ТОПЛИВО БУДЕТ ПРОЛИТО ИЛИ ПРОИЗОЙДЕТ ВОЗГОРАНИЕ ОТ ИСТОЧНИКА ОГНЯ, РЕЗУЛЬТАТОМ МОЖЕТ БЫТЬ ПОЖАР, СЕРЬЕЗНЫЕ ТРАВМЫ ИЛИ НАНЕСЕНИЕ УЩЕРБА ИМУЩЕСТВУ. НЕОБХОДИМО ПРЕДПРИНЯТЬ ЧРЕЗВЫЧАЙНЫЕ МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С БЕНЗИНОМ ИЛИ ДРУГИМ ГОРЮЧИМ.

•

ПОСЛЕ ЗАПРАВКИ, ПЛОТНО ЗАВИНТИТЕ КРЫШКУ ТОПЛИВНОГО БАКА И ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧКИ. В СЛУЧАЕ УТЕЧКИ ТОПЛИВА, УСТРАНИТЕ НЕПОЛАДКУ ПЕРЕД ТЕМ, КАК ВКЛЮЧАТЬ ПИЛУ. ОПАСНОСТЬ ВОЗГОРАНИЯ!

Гарнитура

14-дюймовая направляющая шина работает в комплекте с фирменными цепями 91VXL053E или PMC3/91P053E, со стандартным шагом 3/8 дюйма. Режущий узел приводится в действие посредством трехсекционного сцепления и ведущей звездочки.

• Режущая цепь смазывается автоматически, производительность маслонасоса задается режимом работы силового агрегата. Экономный расход цепного масла позволил уменьшить объем внутреннего резервуара до 190 мл.
• Тормозное устройство инициирует мгновенную остановку бензопилы при возникновении аварийной или нештатной ситуации. Блокировка включается легким перемещением защитного ограждения во фронтальном направлении.

Надежность тормозного механизма практически исключает риски травматизма при выполнении распиловочных работ повышенной сложности. Для надежной фиксации инструмента при работе с кругляком используется стальной зубчатый упор.

Видео: пила 3500 в работе

Инструкция по эксплуатации

Подготовка к эксплуатации бензопилы Эхо CS-3500:

• При покупке пилы удостоверьтесь в ее комплектности и отсутствии видимых поломок и повреждений;
• Изучите устройство бензопилы, правила техники безопасности и руководство по эксплуатации;
• Распакуйте агрегат и смонтируйте пильную гарнитуру;

• При помощи регулировочного винта установите правильное натяжение цепи. При этом звенья не должны провисать под собственным весом, а сама цепь должна двигаться по шине под легким усилием руки;
• Проверьте надежность всех болтовых креплений, в случае необходимости затяните винты и гайки;
• Заправьте бензопилу топливной смесью;
• Залейте масло в систему автоматической смазки цепной пилы;
• Удостоверьтесь в отсутствии подтеков, при обнаружении таковых восстановите герметичность топливо- и маслопроводов;
• Наденьте средства индивидуальной защиты: перчатки, крепкую обувь, очки или маску, наушники;
• Запустите двигатель;
• Во время работы соблюдайте правила техники безопасности, не работайте одной рукой, делайте регулярные перерывы;
• По окончании работы, почистите бензопилу и поставьте на хранение в сухое, проветриваемое помещение;

Техническое обслуживание

Двигатель бензопилы Эхо cs-3500 работает на топливной смеси, состоящей из двух ингредиентов: масла для двухтактных моторов и бензина марки АИ92-95. Не следует применять для приготовления смеси бензин с октановым числом выше 95, это может уменьшить жизненный ресурс двигателя.

При обкатке бензопилы следует придерживаться пропорций масло/бензин – 1/25, в дальнейшем смешивание топлива проводится в соотношении 1/50.

Регулировка карбюратора:

• Завести пилу, провернуть регулировочный винт высоких и низких оборотов до упора. Отвернуть его обратно на полтора оборота;
• Прогреть пилу в течении 5-10 минут. Выставить холостой ход винтом

Основные неисправности и их устранение

Мотор не запускается:

• Отсутствует топливная смесь
• Несвежее топливо
• Загрязнилась и намокла свеча зажигания
• Неисправности в системе зажигания

Мотор глохнет, падает мощность:

• Неисправности глушителя
• Неисправности поршневой группы
• Сбились настройки карбюратора

Сильная вибрация, посторонние звуки:

• Вышла из строя антивибрационная система
• Ослабли крепления отдельных узлов и деталей
